WL0420 C Frame Push-pull Solenoid para sa mga Solusyon sa Medikal na Awtomasyon

Ang C Frame Push-Pull Solenoid ay isang compact electromagnetic actuator na may bukas na hugis-C na bakal na frame, na idinisenyo upang magbigay ng kontroladong linear na galaw. Kino-convert ng solenoid ang enerhiyang elektrikal tungo sa linear na mekanikal na galaw sa tulong ng plunger na hinihila papunta sa posisyon ng pagpapatakbo sa pamamagitan ng magnetic field ng copper winding. Pagkatapos matanggal ang kuryente, ang plunger ay ibinabalik sa panimulang posisyon nito sa pamamagitan ng isang spring o iba pang panlabas na puwersa. Ang output ay maaaring paghila at pagtulak, at ang aparato ay maaaring gamitin para sa mga layunin tulad ng pagla-lock, pag-unlock, pag-dispense, pagpapalit, pag-latch, at pagpoposisyon ng iba't ibang elemento.

Ang mga karaniwang gamit ng C Frame Push-Pull Solenoids ay mga smart home device, vending machine, electronic lock, printer, dispenser, office device, control panel, at maliliit na automation device. Pagpili ng tamang solenoid: bigyang-pansin ang mga parameter tulad ng boltahe, stroke, puwersa, duty cycle, response time, temperatura ng coil, mounting space, at service life. Ang mga feature tulad ng customized shafts, springs, connections, at coils ay maaaring makatulong sa paglutas ng mga problema sa OEM at pag-assemble.

Kumuha ng isang Libreng Quote

PDF Download

Pangkalahatang-ideya ng Produkto ng C Frame Push-pull Solenoid

Ang C Frame Push-pull Solenoid ay isang mahusay na linear actuator para sa maliliit na electrical at electromechanical device. Kasama sa assembly ang isang C-shaped steel frame, copper winding, isang fixed magnetic core, isang movable plunger, isang shaft, at isang return spring. Kapag ang solenoid ay binigyan ng enerhiya, lumilikha ito ng mabilis na linear stroke upang paganahin ang isang latch, lever, gate, valve, o release mechanism. Kasama sa mga opsyon ang iba't ibang boltahe, pwersa, stroke, duty cycle, haba ng wire, connectors, spring rates, at mounting dimensions. Ang C Frame Push-Pull Solenoid ay maaaring i-customize para sa mga OEM application ayon sa available na espasyo, target force, operating frequency, mga kinakailangan sa ingay, mga limitasyon sa temperatura, at mechanical life.

Paano a Gumagana ba ang C-Frame Push-Pull Solenoid?

Ang push-pull solenoid C frame ay gumagana batay sa mga prinsipyo ng mga electromagnetic field na nalilikha ng kuryenteng dumadaloy sa copper coil. Kapag ang isang DC supply ay inilapat sa isang winding, ang kuryente ay nagsisimulang dumaloy sa coil, na lumilikha ng magnetic field. Ang magnetic field ay umaakit sa movable plunger sa posisyon kung saan ang air gap ay minimum, na lumilikha ng isang linear na paggalaw.

Kung ang output shaft ay nasa parehong gilid ng plunger, ang aparato ay ginagamit upang lumikha ng aksyon ng paghila. Kung hindi, ang parehong papasok na galaw ng plunger ay lilikha ng aksyon ng pagtulak.

Pagkatapos matanggal ang kuryente, ang magnetic field ay gumuguho, at ang plunger ay ibinabalik sa orihinal nitong posisyon sa pamamagitan ng return spring, gravity, o ng panlabas na puwersa.

Ang puwersang nalilikha ng C Frame Push-Pull Solenoid ay hindi pare-pareho. Sa malalaking air gaps, ang puwersa ay maliit at lumalaki papalapit sa posisyon ng plunger na nakalagay. Ang performance ay depende sa current sa coil, boltahe, resistensya, stroke, air gap, spring force, temperatura, at duty cycle.

Mga Pangunahing Tampok ng C-Frame Push-Pull Solenoid

Ang compact na disenyo, mabilis na linear na tugon, madaling pag-mount, at maraming gamit na push/pull output ang mga pangunahing katangian ng C Frame Push-pull Solenoid. Ang open-frame na disenyo ay nakakabawas sa gastos ng materyal at ginagawang mas matipid ang pag-assemble. Maaaring i-customize ang iba't ibang opsyon depende sa mga kinakailangan ng produkto, tulad ng boltahe, stroke, hugis ng plunger, spring, lead wire, konektor, at pag-mount. Ang solenoid ay nagbibigay ng malakas na short-stroke actuation na may simpleng electrical control gamit ang mga switch, relay, MOSFET, at control board. Kabilang sa iba pang mga katangian ang paulit-ulit na paggalaw, adjustable holding force, iba't ibang duty cycle, at pagiging tugma sa mga mekanismo ng latching, locking, dispensing, switching, valve, at automation ng appliance.

Video ng Produkto ng C Frame Push-pull Solenoid

Detalyadong Pagpapakita ng Produkto ng C Frame Push-pull Solenoid

C Frame Push-pull Solenoid para sa mga Solusyon sa Compact Device

C Frame Push-pull Solenoid para sa Custom Device Automation

Paliwanag sa Pamamaraan ng C Frame Push-Pull Solenoid OEM

C Frame Push-pull Solenoid para sa Compact Actuator Control

C Frame Push-pull Solenoid para sa Compact Lock Integration

C Frame Push-pull Solenoid para sa Custom Motion Automation

Teknikal na Datasheet ng C Frame Push-pull Solenoid

Tatak	Teknolohiya ng Weilong	Model Number	WL0420 C Uri ng Frame
Na-rate na Boltahe (V)	DC 3–24V	Na-rate na Power (W)	3-10 W
Modelo ng Trabaho	Disenyo ng Uri ng C-Frame	Holding Force (N)	10-30 Gf
Stroke (mm)	1-3 MM	I-reset ang Oras(mga)	50 Ms
Buhay ng Serbisyo	300 Libo-libong Beses	certification	CE, RoHS, ISO9001
materyal	Pabahay na Carbon Steel na may Zinc-Plated Coating	Haba ng Lead Wire (mm)	200
I-install ang Estilo	Naaayos na Screw	Pagpapahintulot sa Dimensyon	± 0.1 MM
Hindi nababasa	Wala	Pagkakabukod Class	F 155 Cel. Degree
Hi-Pot Test	AC 600V 50/60Hz 2s	Puwersang Paghawak na Hindi Nagpapasigla	0
Paggawa Temperatura	-10 ° C-100 ° C	Duty Cycle	1 100-%
Lalim ng Sinulid (mm)	/	Kataga ng Pagbabayad	TT, o LC sa Paningin
Halimbawang Order	Oo.	garantiya	1 Taon
MOQ	500 pcs	Supply para sa Kakayahang	5000 piraso kada linggo
Oras ng Paghahatid	30 Araw	Port of Loading	Shenzhen

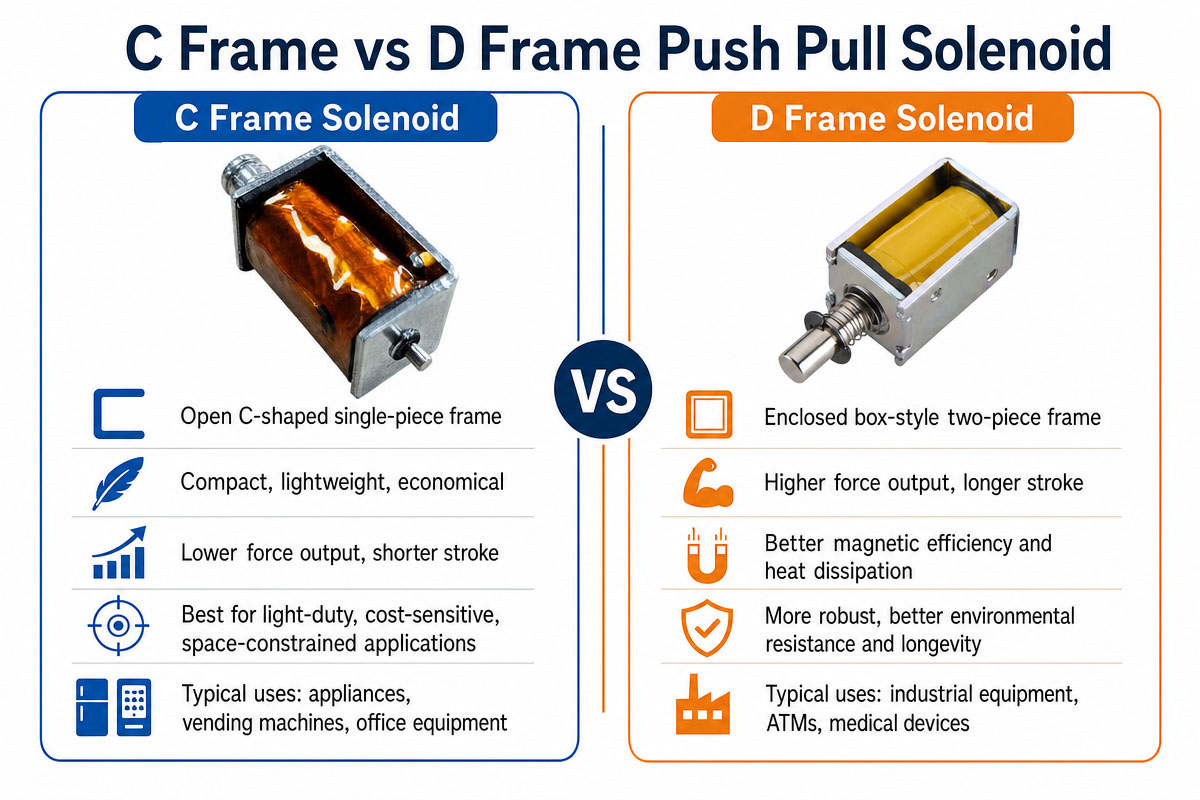

Ano ang pagkakaiba sa pagitan ng C-frame push-pull solenoid at D-frame push-pull solenoid

Ang parehong hugis-C at hugis-D na solenoid ay nagsasagawa ng conversion ng enerhiyang elektrikal tungo sa linear na paggalaw; gayunpaman, mayroon silang magkaibang istruktura ng frame. Bagama't sa mga karaniwang bukas na disenyo, ang hugis-C na frame ay may hinubog na metal na frame sa paligid ng bahagi ng coil, na ginagawang bahagyang bukas ang assembly, sa disenyo ng D-frame ay mas maraming bakal sa paligid ng coil, na bumubuo ng mas saradong mekanikal at magnetikong istruktura.

paghahambing	C-Frame Push-Pull Solenoid	Solenoid ng D Frame / Box Frame
Pagtatayo ng frame	Bukas na hugis-C na frame	Mas nakapaloob na konstruksyon ng frame
Karaniwang gastos	ibaba	Karaniwang mas mataas
kaayusan	Simple	Mas matatag
Sukat at timbang	Compact at magaan ang timbang	Maaaring gumamit ng karagdagang materyal sa frame
Magnetic circuit	Mas bukas	Mas nakapaloob na magnetic path
Kahusayan ng puwersa	Mabuti para sa mga pangkalahatang aplikasyon	Maaaring magbigay ng mas mahusay na kahusayan para sa mga maihahambing na disenyo
Proteksyon sa mekanikal	ibaba	Mas mahusay na proteksyon sa paligid ng coil
Kabitan	Simple at may kakayahang umangkop	Karaniwang mas matigas
Pagkalantad sa init	Ang bukas na istraktura ay nagbibigay-daan sa daloy ng hangin.	Malaki ang nakasalalay sa disenyo ng frame at coil
Proteksyon ng alikabok	Nangangailangan ng proteksyon mula sa produktong host	Karaniwang medyo mas mahusay na mekanikal na protektado
Pag-customize	Madali para sa mga proyektong OEM na may mataas na volume	Nako-customize din
Karaniwang mga application	Mga kagamitan, kandado, dispenser, kagamitan sa opisina	Mga kagamitang may mataas na demand, mga sistema ng pagla-lock, mga aparatong pang-industriya
Pinakaangkop para sa	Mga mekanismong compact na sensitibo sa gastos	Mga aplikasyon na inuuna ang tigas o mas malakas na istrukturang magnetiko

Alin ang Dapat Mong Piliin?

Kung kailangan mo ng maliit na sukat, matipid na presyo, madaling pag-install, at mabilis na pag-andar, dapat mong piliin ang C Frame push-pull solenoids. Ang ganitong uri ay angkop para sa mga consumer appliances, smart home equipment, dispenser, electronic lock, office machine, at mga produktong OEM na may mataas na volume.

Kung kailangan mo ng mas saradong istrukturang magnetiko, mas mekanikal na tigas, mas mahusay na proteksyon ng coil, o mas mahusay na kahusayan sa puwersa, dapat kang pumili ng box-frame o D-frame solenoid.

Hindi lahat ng tagagawa ay gumagamit ng mga terminong D-frame, box-frame, at kung minsan ay O-frame sa parehong paraan. Samakatuwid, sa halip na piliin ang solenoid ayon sa pangalan ng frame, dapat ihambing ang mga mechanical drawing, force-stroke graph, mga detalye ng coil, duty cycle, at pangangalaga sa kapaligiran.

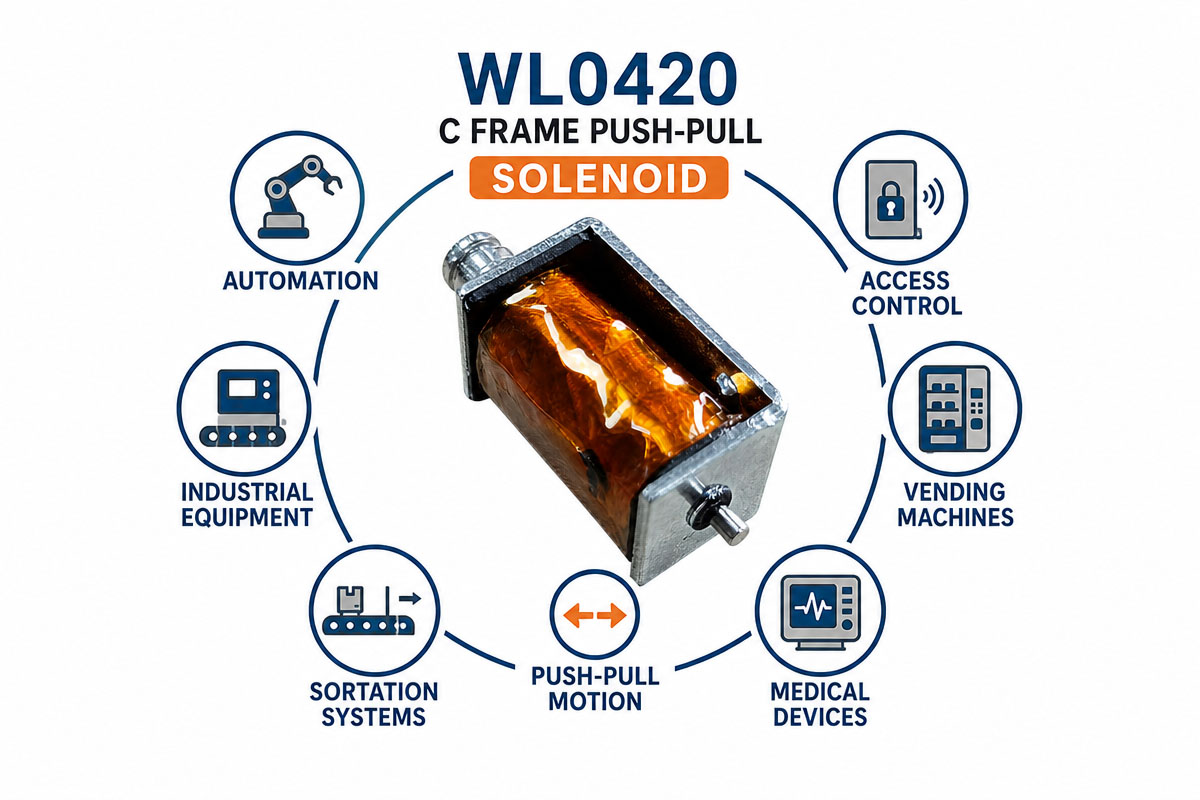

Aplikasyon sa Industriya ng C Frame Push-pull Solenoid

Ginagamit ang mga C-frame push-pull solenoid kapag may pangangailangan para sa maikli at mabilis na kontroladong linear na paggalaw gamit ang kuryente. Sa mga smart appliances, ginagamit ang mga ito upang kontrolin ang mga kandado, takip, dispenser ng detergent, damper, mekanismo ng paglabas, mga bahagi ng daloy ng tubig, at mga safety interlock. Maaari itong gamitin sa mga vending at dispensing machine para sa paglalabas ng mga produkto, pag-activate ng mga gate, paggalaw ng mga shutter, o pagkontrol sa mga mekanismo ng barya at pagbabayad. Ang mga electronic lock at access control device ay gumagamit ng mga C Frame push-pull solenoid upang ikonekta at bitawan ang mga bolt at latch. Ginagamit din ang mga ito ng iba pang mga device sa opisina tulad ng mga printer at scanner para sa paghawak ng papel, pagkontrol ng clutch, pagpapalit, o pagpoposisyon.

Ang mga solenoid na ito ay ginagamit sa mga kagamitang pang-automation na pang-industriya at pangkomersyo kapag kailangan ng compact actuator upang patakbuhin ang isang pingga, balbula, stopper, latch, o selector. Ang mga custom na solenoid ay maaaring gamitin para sa mga hindi kritikal na pagpoposisyon o pag-release function sa maliliit na medikal, laboratoryo, at mga aparatong pang-testing kung natutugunan ng mga ito ang naaangkop na mga pamantayan ng produkto. Ang mga kontroladong mekanismo ng pagla-lock o paglipat sa mga produktong automotive at iba pang mga produktong may kaugnayan sa mobility ay maaaring maging katulad na mga actuator kung isasaalang-alang ang mga kinakailangan sa kapaligiran.

Kapag pumipili ng solenoid, dapat isaalang-alang ang force-to-stroke ratio, ang operating voltage, ang duty cycle, temperatura ng coil, mounting space, ingay, at inaasahang buhay ng serbisyo sa ilalim ng mga kondisyon ng pagpapatakbo.

Ang Tumataas na Popularidad ng mga C-Frame Push-Pull Solenoid sa Smart Appliance Automation

Ang mga C-Frame push-pull solenoid ay lalong nagiging popular sa automation ng smart appliance dahil sa kakayahang lutasin ang isang napaka-praktikal na problema sa disenyo—ang conversion ng mga low-voltage electrical signal tungo sa mabilis na mekanikal na aksyon. Ang mga smart appliance ay may mas elektronikong kinokontrol na mga kandado, takip, dispenser, bentilasyon, balbula, safety interlock, at mekanismo ng paglabas kaysa sa mga kumbensyonal na produkto. Marami sa mga ito ay nangangailangan ng maikling linear stroke kaysa sa isang kumplikadong sistema ng motor.

Ang hugis-C na solenoid ay umaakit sa taga-disenyo dahil sa pagiging siksik, relatibong mura, kadalian ng kontrol mula sa PCB, at madaling pagsasama sa mga produktong may mataas na volume. Mabilis na tumutugon ang solenoid sa mga signal mula sa mga sensor, microcontroller, relay, o mga IoT control system. Maaari ring i-customize ng mga tagagawa ang boltahe, stroke, shaft configuration, spring force, connectors, mounting, at mga feature nito para sa pagkontrol ng ingay.

Isa pang dahilan ng kasikatan ng C-shaped solenoid ay ang pagiging simple nito. Ang isang solenoid ay maaaring magkaroon ng mas kaunting mekanikal na bahagi kaysa sa isang geared motor para sa isang binary action (lock/unlock, open/close, release/reset, at engage/disengage).

Gayunpaman, ang solenoid ay hindi palaging ang pinakamainam na actuator para sa mga smart appliances. Ang mga aplikasyon na nangangailangan ng mahabang paglalakbay, proporsyonal na pagpoposisyon, napakatahimik na paggalaw, o patuloy na paghawak ay maaaring mas mainam gamitin gamit ang mga motor, latching actuator, stepper actuator, o iba pang teknolohiya sa pagkontrol ng paggalaw.

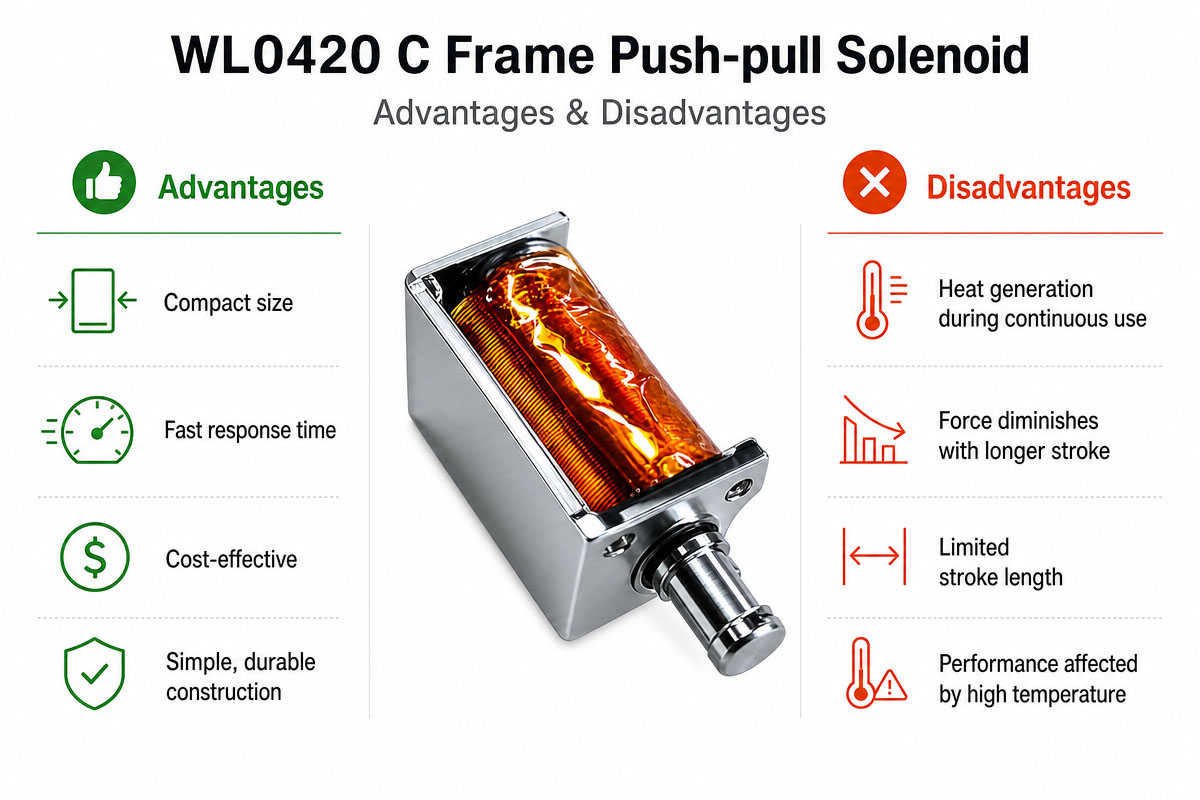

C Frame Push-pull Solenoid Benepisyo at Disbentaha

Isa sa mga pangunahing bentahe ng C Frame Push-pull Solenoid ay ang simple, siksik, at matipid na istraktura nito. Ang bukas na bakal na frame ay nagpapahiwatig ng mas kaunting mga bahagi kumpara sa isang nakapaloob na magnetic housing na maaaring humantong sa nabawasang timbang, gastos, at pag-install. Madali itong mai-mount, mai-tune, at perpekto para sa mabilis na short stroke linear actuation. Ang boltahe ng coil, direksyon ng shaft, stroke, lakas ng return spring, mga konektor, mga butas ng pag-mount, at mga lead wire ay partikular na idinisenyo upang magkasya sa malawak na hanay ng mga produktong OEM. Ang bukas na istraktura ay maaari ring maging kapaki-pakinabang sa pagbibigay ng kaginhawahan para sa pag-assemble at pagpapakalat ng init.

Ang parehong bukas na istruktura ng produkto ay nagdudulot ng karamihan sa mga disbentaha. Ang disenyo ng frame na hugis-C ay nagbibigay ng mas kaunting proteksyon sa coil at mga gumagalaw na bahagi kumpara sa nakapaloob na disenyo. Kung ang natapos na produkto ay hindi sapat na protektado, ito ay nagiging mahina sa alikabok, kahalumigmigan, pagkarga sa gilid, mga impact, at maling pagkakahanay habang binubuo. Ang magnetic efficiency at rigidity ay maaari ring depende sa disenyo. Ang ingay ng impact ay maririnig kapag ang aparato ay gumagana sa mataas na bilis. Tulad ng anumang iba pang non-latching solenoid, gumagamit ito ng enerhiya habang isinasagawa ang operasyon at lumilikha ng init. Samakatuwid, kung ito ay gumagana sa continuous mode, high duty cycle, o mataas na ambient temperature, kinakailangan ang thermal verification at electrical control.

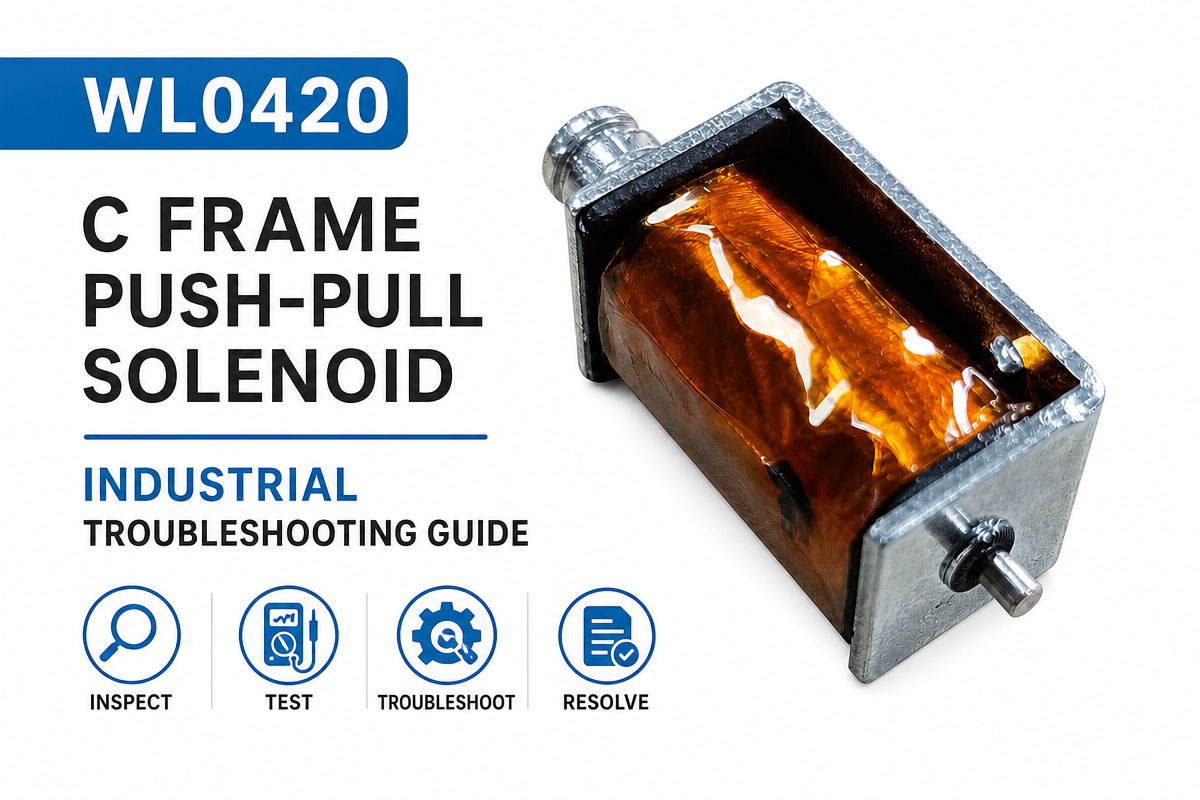

Paglutas ng Problema sa C-Frame Push-Pull Solenoid

Upang malutas ang mga problema sa isang C Frame push-pull solenoid, kailangang suriin ang power supply. Una sa lahat, mahalagang tiyakin ang boltahe sa coil habang pinapagana ang solenoid. Kinakailangan din na suriin kung sapat ang kuryenteng ibinibigay ng driver. Kung hindi gumagana ang solenoid, mahalagang suriin ang mga kable, mga contact ng connector, continuity ng coil, output ng driver, at jamming o side loading ng plunger.

Kung ang puwersa ay masyadong mahina, nangangahulugan ito na ang working stroke ay masyadong mahaba, ang boltahe ng supply ay bumababa sa ilalim ng load, ang spring ay masyadong matigas, o kailangan ng mas maraming puwersa. Tandaan na ang puwersang nalilikha ng solenoid ay lubos na nakadepende sa air gap.

Kung uminit nang sobra ang coil, kailangang suriin ng inhinyero ang duty cycle, on-time, operating frequency, ambient temperature, at applied voltage. Ang coil ay dinisenyo para sa paulit-ulit na paggamit, hindi para sa tuluy-tuloy na paggamit.

Ang mabagal, maingay, o hindi pantay-pantay na paggalaw ay nagpapahiwatig ng mga problema tulad ng dumi, burr, alitan sa baras, maluwag na pagkakabit, mga ibabaw na naapektuhan, at tolerance stack-up. Kailangang tiyakin na ang plunger ay malayang gumagalaw nang walang gasgas. Kung may mga aberya sa solenoid pagkatapos ng ilang beses na pag-ikot, kinakailangang suriin ang pagkasira, spring fatigue, maluwag na koneksyon, at coil insulation. Dapat palaging masusing subukan ang solenoid sa huling pag-assemble.

Mga Madalas Itanong (FAQ) tungkol sa C Frame Push-Pull Solenoid

1. Ano ang C Frame Push-Pull Solenoid?

C-Frame Push-Pull Ang solenoid ay isang electromechanical actuator na lumilikha ng linear na paggalaw kapag ginagamitan ng kuryente. Ang bukas na hugis-C na metal na frame ay nagbibigay ng siksik at matipid na istraktura. Ang plunger ay maaaring gamitin para sa aksyong push o pull depende sa disenyo. Ang mga solenoid ay angkop para sa mga kandado, vending machine, appliances, automation equipment, at iba pang electromechanical device.

2. Paano gumagana ang C Frame Push-Pull Solenoid?

Kapag ang boltahe ay ibinibigay sa coil ng solenoid, lumilikha ito ng electromagnetic field. Hinihila ng field na ito ang movable plunger sa direksyon ng coil, na lumilikha ng linear na paggalaw. Kapag naka-off ang power supply, ang plunger ay karaniwang bumabalik sa panimulang posisyon dahil sa return spring o panlabas na mekanikal na puwersa. Ang puwersang magagamit ay depende sa boltahe, kuryente, disenyo ng coil, haba ng stroke, at duty cycle.

3. Ano ang mga boltahe ng mga C Frame Push-Pull Solenoid?

Ang mga karaniwang boltahe ay 5V, 6V, 12V, 24V, at 48V DC. Gayunpaman, maaaring ipasadya ang iba pang mga opsyon sa boltahe para sa mga partikular na aplikasyon. Ang boltahe ay kailangang tumutugma sa power supply at sa kinakailangang puwersa sa pagpapatakbo. Ang overvoltage ay nagdudulot ng sobrang pag-init at nagpapababa sa buhay ng serbisyo ng solenoid.

4. Aling C Frame Push-Pull Solenoid ang dapat kong piliin?

Ang mga pamantayan sa pagpili ay ang operating voltage, stroke, output force, duty cycle, installation space, response speed, at mga kondisyon sa kapaligiran. Partikular na mahalagang tantyahin ang kinakailangang puwersa sa maximum working stroke, dahil ang puwersang nalilikha ng solenoid ay nababawasan kasabay ng pagtaas ng air gap. Ang iba pang mga opsyon ay ang mga custom plunger, spring, haba ng wire, connector, at mounting.

5. Maaari bang gumana nang tuluy-tuloy ang isang C Frame Push-Pull Solenoid?

Depende ito sa disenyo ng coil at duty cycle ng solenoid. May mga solenoid na idinisenyo para sa tuluy-tuloy na operasyon, at may mga solenoid para sa paulit-ulit o panandaliang operasyon. Ang short-duty solenoid ay dapat na may maiikling pulso, dahil ang temperatura ng coil ay tumataas sa hindi katanggap-tanggap na antas. Palaging kinakailangang suriin ang rated duty cycle bago ang integration.

6. Bakit umiinit ang C Frame Push-Pull Solenoid habang ginagamit?

Karaniwan ang init, dahil ang coil ay may resistive losses dahil sa kuryenteng dumadaan dito. Ang pagtaas ng temperatura ay nakadepende sa boltahe, kuryente, duty cycle, temperatura ng paligid at mga kondisyon ng bentilasyon at pagkakabit. Ang sobrang pag-init ay maaaring sanhi ng overvoltage, maling duty cycle, hindi sapat na paglamig o maling pagpili ng solenoid.

7. Ano ang mga gamit ng mga C Frame Push-Pull Solenoid?

Ang mga C Frame Push-Pull Solenoid ay malawakang ginagamit sa mga matatalinong appliances, electronic lock, vending machine, kagamitan sa opisina, gaming machine, kagamitang medikal, industrial automation, dispensing system, sorting mechanism, access control device at iba pang maliliit na electromechanical system na nangangailangan ng mabilis at paulit-ulit na linear movements.

8. Maaari bang baguhin ang mga C Frame Push-Pull Solenoid?

Oo. Ang mga C Frame Push-Pull Solenoid ay karaniwang madaling ibagay upang matugunan ang mga kinakailangan ng aplikasyon. Kabilang sa mga opsyon sa pagpapasadya ang operating voltage, stroke length, pull o hold force, hugis ng plunger, return spring, mga mounting hole, length lead wire, mga konektor, coil resistance, duty cycle at pangkalahatang mga sukat. Ang impormasyon tungkol sa boltahe, stroke, kinakailangang puwersa, operating frequency at espasyo sa pag-install ay nagbibigay-daan sa pagpili ng tamang disenyo ng solenoid.

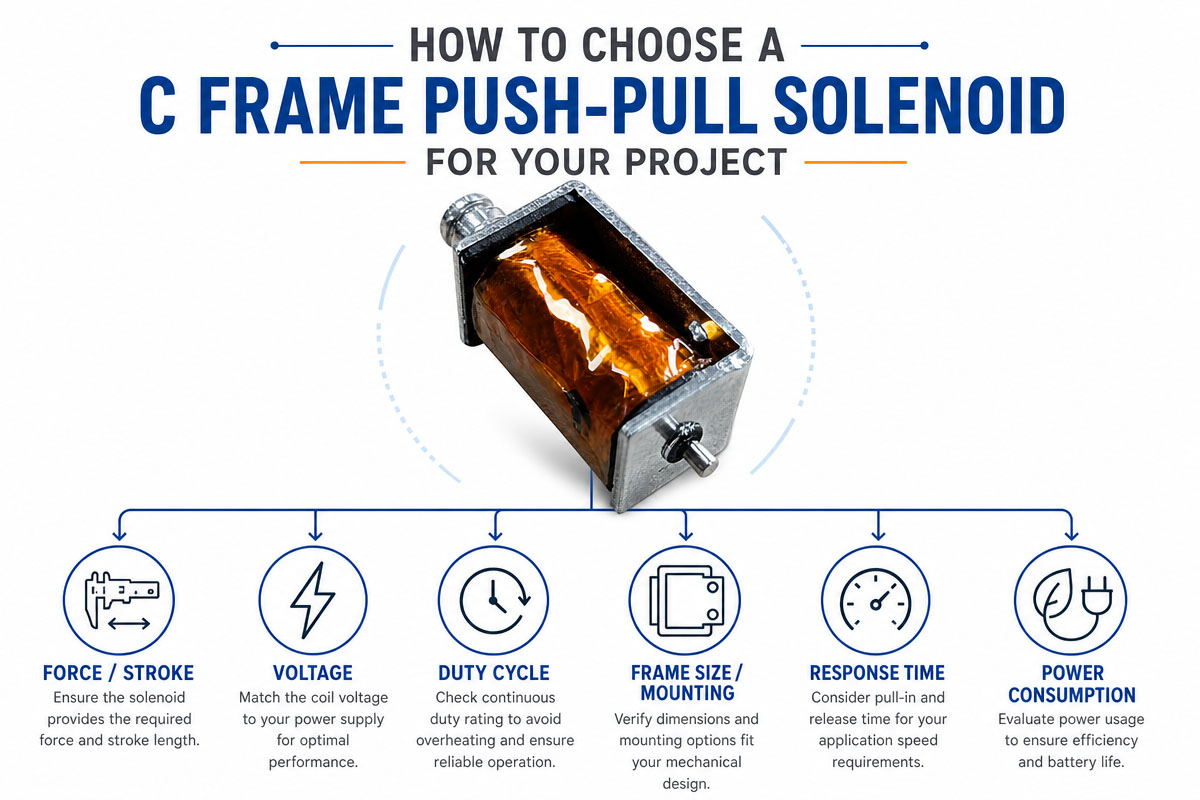

Paano Pumili ng C-Frame Push-Pull Solenoid

Kapag pumipili ng tamang C Frame Push-Pull Solenoid, dapat isaalang-alang hindi lamang ang boltahe kundi pati na rin ang mga mekanikal na kinakailangan una sa lahat. Una, kinakailangang tukuyin ang uri ng aksyon: itulak, hilahin, bitawan, i-lock, o posisyon. Pagkatapos ay sukatin ang working stroke at tukuyin ang puwersang kailangan sa simula at katapusan ng stroke. Ang puwersa ng solenoid ay nakadepende sa posisyon ng plunger, at ang halaga ng puwersa malapit sa posisyon ng pagkakaupo ay hindi dapat gamitin bilang halimbawa ng buong stroke.

Pagkatapos ay dapat tukuyin ang magagamit na suplay ng kuryente, kabilang ang rated voltage, ang pinapayagang kuryente, ang resistensya ng coil, at ang kapasidad sa pagmamaneho. Kinakailangang matukoy kung ang solenoid ay gagana nang tuluy-tuloy o paminsan-minsan. Ang duty cycle ay isang mahalagang parameter dahil tumataas ang temperatura ng coil kapag ito ay pinapagana. Ang aparatong idinisenyo para sa maiikling pulso ay maaaring uminit nang labis kung ito ay patuloy na nakabukas. Dapat ding isaalang-alang ang temperatura ng paligid, bentilasyon, iba pang pinagmumulan ng init, at ang pinapayagang temperatura ng tapos na produkto.

Kinakailangang maingat na isaalang-alang ang mekanikal na bahagi, kabilang ang laki ng katawan, diyametro ng plunger, direksyon ng shaft, mga butas ng pagkakabit, labasan ng lead wire, posisyon ng konektor, return spring, at clearance ng gumagalaw na bahagi. Dapat iwasan ang mga side load, dahil ang hindi pagkakahanay ay nagpapataas ng friction, ingay, pagkasira, at potensyal na pagdikit.

Kinakailangan ding suriin ang mga kinakailangan sa pagganap, kabilang ang oras ng pagtugon, ingay sa pagpapatakbo, puwersa ng paghawak, puwersa ng pagbalik, cycle life, dalas ng pagpapatakbo, atbp. Sa kaso ng mga smart appliances, ang tunog ng pagtama ay kasinghalaga ng puwersang elektromagnetiko, at maaaring kailanganin ang mga rubber stop o mechanical damping.

Panghuli, dapat talakayin ng isa ang pagpapasadya sa supplier, kabilang ang mga drowing, boltahe, stroke, mga kinakailangan sa puwersa at posisyon, duty cycle, pagkakasunud-sunod ng pagpapatakbo, kapaligiran, taunang dami, at target na buhay. Dapat gawin ang pagsubok ng prototype sa aktwal na mekanismo bago kumpirmahin ang pangwakas na disenyo. Ang pagpapatunay ay dapat gawin gamit ang pinakamasamang boltahe, temperatura, load, tolerance, at paulit-ulit na pag-ikot.

Kung ang mekanismo ay kailangang bigyan ng enerhiya sa loob ng mahabang panahon, dapat ihambing ang mga opsyon sa patuloy na tungkulin. Kung ang paggalaw lamang ang layunin, ang operasyon ng pulso ay maaaring mabawasan ang pag-init at pagkonsumo ng kuryente pati na rin ang laki ng coil nang hindi binabago ang puwersa ng pagkilos.

Paano Maiiwasan ang Karaniwang mga Mali sa Pagdidisenyo ng isang C-Frame Push-Pull Solenoid?

1. Huwag piliin ang solenoid batay lamang sa rated voltage.

Ang boltahe ay isang parametro lamang. Mahalaga rin ang stroke, puwersa, duty cycle, temperatura, kuryente, espasyo sa pagkakabit, return spring, at tagal ng paggamit.

2. Huwag ituring ang puwersang humahawak bilang ang kinakailangang panimulang puwersa.

Ang mga solenoid ay nagbibigay ng pinakamataas na puwersa malapit sa posisyon ng plunger na nakalagay. Ang puwersa sa pinakamataas na stroke ay maaaring mas mababa.

3. Panatilihing minimum ang stroke.

Ang lumalaking agwat ng hangin ay nagpapababa sa puwersang elektromagnetiko. Gawing paikliin hangga't maaari ang kinakailangang stroke.

4. Tukuyin ang aktwal na duty cycle.

Ang isang coil na idinisenyo para sa short duty ay maaaring maging masyadong mainit kung ito ay bibigyan ng enerhiya nang masyadong matagal.

5. Isaalang-alang ang tolerance ng boltahe ng suplay.

Subukan ang actuator sa minimum at maximum na boltahe, kabilang ang voltage drop sa mga kable at ang driver circuit.

6. Huwag i-side-load ang plunger.

Ang baras ay dapat nasa tamang ehe nito. Ang pagkarga sa gilid ay nagdudulot ng alitan, ingay, pagkasira, at pagdikit.

7. Huwag gamitin ang return spring, na masyadong malakas.

Dapat malampasan ng solenoid ang puwersa ng spring at panlabas na mekanikal na karga.

8. Magbigay ng sapat na mekanikal na espasyo.

Isaalang-alang ang mga tolerance sa paggawa, thermal expansion, mga baryasyon sa pag-assemble, at pagkasira.

9. Magbigay ng proteksyon ng coil sa driver circuit.

Kapag ang inductive load ay pinatay, ito ay lumilikha ng isang voltage transient. Isama ang naaangkop na flyback o transient suppression.

10. Isipin ang ingay habang tumatakbo.

Ang malakas na pagtama ng plunger ay maaaring magdulot ng mga pag-click. Ang tahimik na kagamitan ay maaaring mangailangan ng mga mekanikal na paghinto, materyal na pang-damp, pinababang bilis ng pagtama, o kontroladong kuryente.

11. Protektahan ang disenyo ng open-frame mula sa kontaminasyon.

Maaaring harangan ng alikabok, kahalumigmigan, grasa, mga hibla, at iba pang mga dayuhang partikulo ang paggalaw ng plunger.

12. Tingnan ang loob ng natapos na produkto.

Hindi palaging nangangahulugang ang pangwakas na pagganap ang pagganap ng bench. Subukan ang aktwal na assembly gamit ang totoong boltahe, temperatura, load, tolerance, at inaasahang cycle life.
