WL3080 Tubular Electromagnetic Solenoid para sa mga Solusyon sa Kagamitang Medikal

Ang tubular electromagnetic solenoid ay isang linear actuator para sa pagbibigay ng kontroladong paggalaw ng tulak o hila sa mga kagamitang pang-industriya o komersyal. Ang hugis-silindro nito ay ginagawang madali itong i-install at makatipid ng espasyo. Maaari mong kontrolin ang puwersang electromagnetic.

Ang isang karaniwang tubular solenoid ay may kasamang coil, magnetic housing, plunger, return spring, at mga koneksyong elektrikal. Kapag pinainit ang coil, bumubuo ito ng magnetic field na nagiging sanhi ng paggalaw ng plunger sa isang tiyak na distansya. Ibinabalik ng mekanismo ng return ang plunger sa orihinal nitong posisyon kapag naputol ang kuryente.

Ang mga customized na tubular solenoid ay maaaring idisenyo ayon sa iyong mga kinakailangan sa boltahe, puwersa, stroke, bilis, duty cycle, mga sukat, pagkakabit, at mga kondisyon sa kapaligiran. Perpekto ang mga ito para sa mga makinarya ng automation, robotics, mga aparatong automotive, mga sistema ng access control, mga kagamitang vending at medikal, mga printer, mga gamit sa bahay, at mga sistema ng kontrol sa industriya.

Ang tamang pagpipilian ay ang kombinasyon ng electromagnetic performance, thermal behavior, mechanical load, at lifetime.

Kumuha ng isang Libreng Quote

PDF Download

Pangkalahatang-ideya ng Produkto ng Tubular Electromagnetic Solenoid

Ang tubular electromagnetic solenoid ay isang maliit na linear actuator para sa kontroladong electromagnetic movement. Ang isang electrical input ay kino-convert sa mechanical force gamit ang isang coil at isang plunger sa loob ng cylindrical housing. Ang solenoid ay maaaring idisenyo para sa pagbibigay ng mga aksyon na pull, push, o push-pull.

Ang mahahalagang parametro ay ang boltahe ng pagpapatakbo, rated power, puwersa ng pagsisimula, puwersa ng paghawak, stroke, oras ng pagtugon, duty cycle, resistensya ng coil, pagtaas ng temperatura, at buhay ng serbisyo. Ang mga mekanikal na parametro ay ang diyametro ng housing, kabuuang haba, mga sukat ng shaft, at konfigurasyon ng pagkakabit.

Ang mga tubular solenoid ay ginagawa bilang mga karaniwang produkto o pasadyang mga bahagi ng OEM. Dahil sa siksik na disenyo at nababaluktot na konpigurasyon, angkop ang mga ito para sa industrial automation, mga aparatong pang-auto, robotics, access control, vending, at iba pang kagamitan.

Prinsipyo ng Paggana ng isang Tubular Electromagnetic Solenoid

Ang pantubo na takip ng electromagnetic solenoid ay gumagana batay sa prinsipyo ng electromagnetic attraction.

Hakbang 1 – Suplay ng Kuryente

Ang coil ng solenoid ay binibigyan ng enerhiya ng boltaheng DC.

Hakbang 2 – Paglikha ng Magnetic Field

Ang kuryente ay dinadala ng mga winding ng kawad na tanso, at isang magnetic field ang lumilitaw sa tubular magnetic circuit.

Hakbang 3 – Paggalaw ng Plunger

Ang isang magnetic field ay umaakit sa ferromagnetic plunger patungo sa magnetic center ng coil. Nagreresulta ito sa isang linear na paggalaw.

4. Output ng Mekanikal na Gawain

Ipinapasa ng plunger ang puwersang elektromagnetiko sa mekanismo ng kostumer, na lumilikha ng kontroladong galaw ng pagtulak o paghila.

Hakbang 5 – Pagbabalik na Paglalakbay

Ang kuryente ay pinapatay, at ang plunger ay ibinabalik sa orihinal nitong posisyon dahil sa return spring o isa pang panlabas na puwersang mekanikal.

Payak na prinsipyo

Enerhiya ng Elektrisidad –> Magnetikong Patlang –> Paggalaw ng Plunger –> Linear na Puwersang Mekanikal

Ang output ay nakadepende sa disenyo ng coil, magnetic materials, air gap, stroke, boltahe, kuryente, at mechanical load. Ang kinakailangang puwersa ay dapat palaging kalkulahin sa work stroke at hindi sa panimulang posisyon.

Mga Pangunahing Katangian ng isang Tubular Electromagnetic Solenoid

Ang mga tubular electromagnetic solenoid ay nagbibigay ng compact na disenyo at kontroladong linear actuation. Ang mga pangunahing katangian ay cylindrical housing, mahusay na magnetic circuit, napapasadyang plunger configuration, at flexible mounting. Depende sa aplikasyon, ang iba't ibang disenyo ng coil ay maaaring magbigay ng mga karaniwang kinakailangan sa DC voltage tulad ng 5V, 12V, 24V, at 48V. Ang puwersa at stroke ay maaaring ipasadya para sa mechanical load.

Maaaring idisenyo ang iba't ibang mekanismo sa mga uring push, pull, at push-pull. Maaaring ipasadya ang mga return spring para sa kinakailangang puwersa at tugon sa pagpapanumbalik. Ang disenyo ng tubular solenoids ay maaaring ipasadya para sa partikular na duty cycle, operating frequency, mga kondisyon ng temperatura, at mga kinakailangan sa habang-buhay. Ang mga nabanggit na katangian ay ginagawa silang angkop para sa compact industrial automation at OEM equipment.

Video ng Produkto ng Tubular Electromagnetic Solenoid

Detalyadong Pagpapakita ng Tubular Electromagnetic Solenoid

Mga solusyon sa Tubular Electromagnetic Solenoid para sa mga Smart Device

Tubular Electromagnetic Solenoid para sa mga solusyon sa Transport System

DC Tubular Electromagnetic Solenoid para sa Pagkontrol ng Paggalaw

Tubular Electromagnetic Solenoid para sa mga Sistema ng Lock ng Pinto

Gabay sa Tubular Electromagnetic Solenoid para sa Kagamitang Pangkaligtasan

Tubular Electromagnetic Solenoid para sa aplikasyon ng Control Panel

Datasheet ng Compact Tubular Electromagnetic Solenoid

Tatak	Teknolohiya ng Weilong	Model Number	WL 3080
Na-rate na Boltahe (V)	DC 12 o 24 V	Na-rate na Power (W)	10-18w
Modelo ng Trabaho	100,000 Siklo ng Habambuhay	Puwersa ng Pagtulak at Paghila (N)	1-20 Gf
Stroke (mm)	10–20 MM	I-reset ang Oras(mga)	1 S 3S Off
Buhay ng Serbisyo	300 Libo-libong Beses	certification	CE, ROHS, ISO9001,
materyal	Pabahay na Carbon Steel na may Zinc-Plated Coating	Haba ng Lead Wire (mm)	200
I-install ang Estilo	magkabilang gilid na may tatlong butas ng tornilyo para sa madaling pag-setup	Pagpapahintulot sa Dimensyon	± 0.1 MM
Hindi nababasa	Wala	Pagkakabukod Class	F. Cel. 150 Degree
Hi-Pot Test	AC 600V 50/60Hz 1 segundo	Puwersang Paghawak na Hindi Nagpapasigla	0
Paggawa Temperatura	-10 ° C-100 ° C	Duty Cycle	1 100-%
Lalim ng Sinulid (mm)	/	Kataga ng Pagbabayad	TT, o LC sa Paningin
Halimbawang Order	Oo.	garantiya	1 Taon
MOQ	500 pcs	Supply para sa Kakayahang	5000 piraso kada linggo
Oras ng Paghahatid	30 Araw	Port of Loading	Shenzhen

Ang pagkakaiba sa pagitan ng isang tubular electromagnetic solenoid at isang frame-type solenoid

tampok	Tubular na Elektromagnetikong Solenoid	Solenoid na Elektromagnetiko ng Frame
kaayusan	Silindrikong/pantubo na pabahay	Istrukturang bukas-frame o U/E-frame
instalasyon	Mahusay para sa makikipot na espasyo	Mas mainam kung saan bukas ang espasyo para sa pag-mount
Magnetic Circuit	Nakakulong at karaniwang simetriko	Mas nakalantad/bukas na istrukturang magnetiko
Hitsura	Compact cylindrical na disenyo	Mas kumbensyonal na hugis-parihaba/bukas-balangkas na disenyo
Mechanical Integration	Madaling pagsasama ng shaft-axis	Flexible na integrasyon batay sa bracket
Pag-align ng Plunger	Natural na nakasentro sa tubular axis	Mas nakasalalay sa istruktura ng frame at gabay
Kahusayan sa Space	Malaking kalamangan sa mga masikip na espasyo	Maaaring mangailangan ng mas maraming espasyo sa paligid
proteksyon	Ang pabahay ay maaaring magbigay ng karagdagang pisikal na proteksyon.	Ang bukas na konstruksyon ay maaaring mangailangan ng karagdagang proteksyon.
Pag-customize	Maaaring ipasadya ang diyametro, haba, stroke, at shaft.	Maaaring ipasadya ang laki at pagkakabit ng frame.
Karaniwang mga Aplikasyon	Sasakyan, pagla-lock, pagtitinda, robotika, automation	Makinaryang pang-industriya, mga relay, mga balbula, mga pangkalahatang actuator
Pinakamahusay na Kaso ng Paggamit	Compact linear actuation	Pangkalahatang-layunin na electromagnetic actuation
Pagsasama ng OEM	Napakahusay para sa mga cylindrical o naka-embed na mekanismo	Napakahusay para sa mga mekanismong nakakabit sa bracket

Alin ang pipiliin?

Kung kailangan mo ng tubular electromagnetic solenoid, piliin ang:

Disenyo ng silindro

Limitadong espasyo para sa pag-install

Paggalaw ng axial plunger

Madaling pagsasama sa shaft drive

Pasadyang Haba at Diametro

Mekanikal na konstruksyon na enclosure

Compact integration o automotive automation

Dapat piliin ang electromagnetic solenoid frame:

Kung kinakailangan ang mas flexible na espasyo sa pag-mount

Mas mainam ang isang bracket/open-frame na istraktura.

Kung ang aplikasyon ay nangangailangan ng isang normal na hugis-parihaba na actuator

Mas mahalaga ang gastos at madaling pagkakabit kaysa sa compact cylindrical integration.

Ang Ika-Line

Ang pinakamahusay na pagpili ay nakasalalay sa magagamit na espasyo sa pag-install, puwersa, stroke, duty cycle, mechanical load, at paraan ng integrasyon. Hindi palaging mas mahusay ang alinman sa disenyo kaysa sa isa. Ang tamang istraktura ay ang nagbibigay ng kinakailangang electromagnetic performance at angkop para sa arkitektura ng makina.

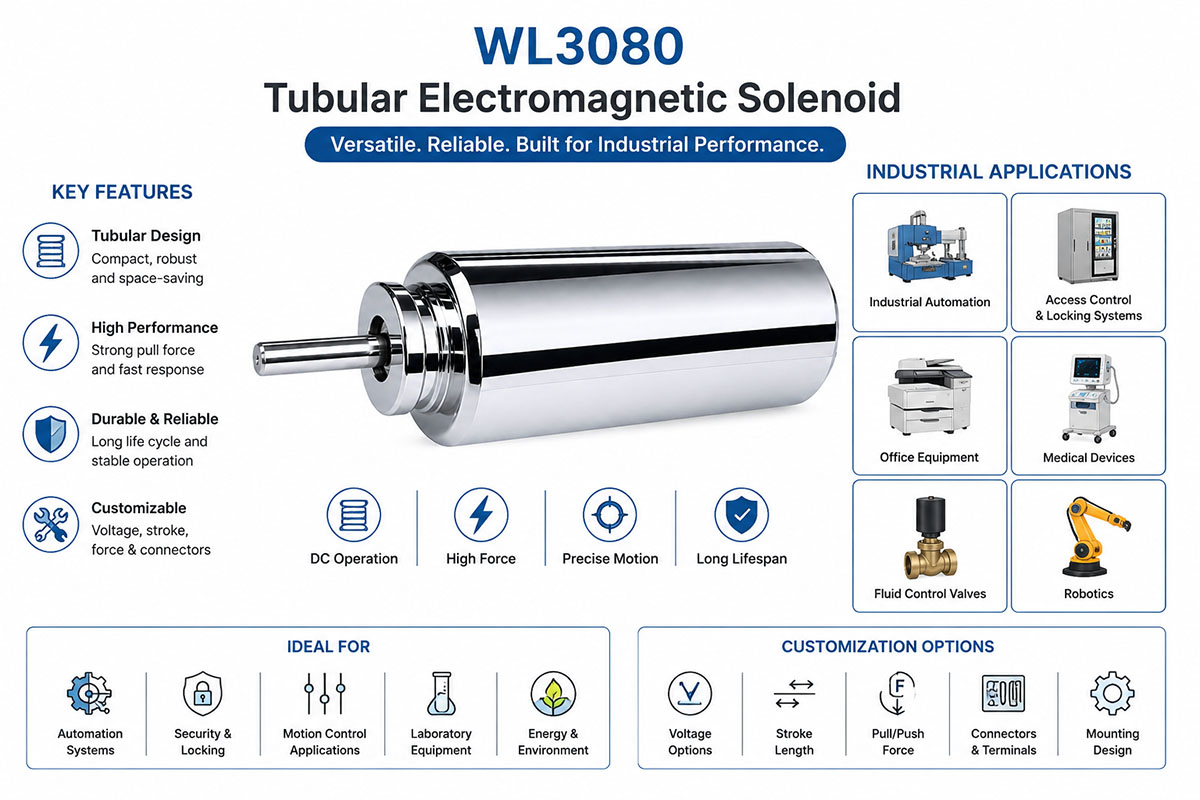

Aplikasyon sa Industriya ng Tubular Electromagnetic Solenoid

Ang mga electromagnetic solenoid na hugis tubo ay malawakang ginagamit tuwing ang kagamitan ay nangangailangan ng siksik at linear na paggalaw.

Ginagamit ang mga ito sa industrial automation para sa pagpapatakbo ng mga mechanical lock, positioning device, clamp, actuator, at automatic control device. Ang kanilang hugis silindro ay lalong kapaki-pakinabang sa mga lugar kung saan limitado ang espasyo sa pag-install.

Ang mga tubular solenoid ay ginagamit sa industriya ng automotive para sa mga mekanismo ng pagla-lock, mga actuator na may kaugnayan sa transmission, mga sistema ng upuan, kagamitan sa pag-charge, mga sistema ng kontrol ng HVAC, at iba pang mga electromechanical device.

Sa access control, nagbibigay sila ng kontroladong paggalaw para sa mga elektronikong kandado, kandado ng kabinet, kagamitan sa seguridad, at mekanismo ng pinto.

Ang mga tubular solenoid ay maaaring gamitin para sa paglabas ng mga produkto sa mga vending machine, mga mekanismo ng kontrol, at pagpapagana ng mga mekanikal na bahagi.

Sa mga kagamitang medikal, ang mga angkop na dinisenyong solenoid ay maaaring gamitin para sa pag-akto ng balbula, pagpoposisyon, pagbibigay, at mekanikal na kontrol.

Sa robotics, nagbibigay sila ng maiikling stroke linear na paggalaw para sa gripping, positioning, switching, at mechanical release mechanisms.

Kabilang sa iba pang mga aplikasyon ang mga printer, kagamitan sa opisina, HVAC, mga gamit sa bahay, kagamitan sa baterya, mga aparatong may kaugnayan sa EV, makinarya sa agrikultura, at mga sistema ng kontrol sa industriya.

Sa mga aplikasyon ng OEM, ang aktwal na karga, stroke, dalas ng pagpapatakbo, magagamit na boltahe, mga sukat ng pag-install, mga kondisyon sa kapaligiran, at tagal ng buhay ay dapat isaalang-alang kapag pumipili ng solenoid. Gayunpaman, ang wastong integrasyon ang susi sa maaasahang operasyon ng sistema.

Ano ang Nagiging Sikat na Solusyon sa mga Kagamitang Pang-Sasakyan ang Tubular Electromagnetic Solenoid?

Ang mga tubular electromagnetic solenoid ay nagiging mas popular para sa mga solusyon sa mga aparatong pang-auto dahil ang mga modernong sasakyan ay nangangailangan ng siksik, magaan, at elektronikong kontroladong mekanikal na paggana.

Kadalasan ay walang sapat na espasyo sa pag-install sa mga sistema ng sasakyan. Ang tubular cylindrical na disenyo ay nagbibigay-daan sa mga inhinyero ng sasakyan na magdagdag ng linear actuation sa masisikip o limitadong mga espasyo na may medyo simpleng mekanikal na disenyo.

Isa pang bentahe ay ang kakayahang umangkop sa disenyo. Tinutukoy ng mga inhinyero ng OEM ang boltahe, puwersa, stroke, konfigurasyon ng shaft, mga sukat ng pagkakabit, at duty cycle ayon sa subsystem ng sasakyan.

Mga potensyal na aplikasyon sa sasakyan:

Mga Elektronikong Locks

Mga sistema ng pagsasaayos at pagla-lock ng upuan

HVAC Control Systems

Pag-charge ng kagamitan

Aktibidad na may kaugnayan sa baterya

Mga mekanismo na may kaugnayan sa transmisyon

Mga mekanismo ng trangka at pagpapakawala

Mga sistema ng pag-access sa sasakyan

Mga mekanikal na kontrol sa loob

Sensor o aktuwal Dahil sa pagtaas ng elektripikasyon ng mga kotse, kinakailangan ang mga compact na electro-mechanical na bahagi na maaaring makipag-ugnayan sa mga electronic control system. Kinakailangan ang mga em.

Gayunpaman, para sa mga aplikasyon sa sasakyan, ang mga kinakailangan ay mas mahirap kaysa sa pagpili lamang ng angkop na rating ng puwersa. Kailangang isaalang-alang ng mga inhinyero ang temperatura, panginginig ng boses, dalas ng pagpapatakbo, mga pagkakaiba-iba ng boltahe, kontaminasyon, tagal ng buhay, mga isyu sa EMC, at mekanikal na integrasyon.

Para sa mga proyektong OEM ng sasakyan, ang pinakamahusay na paraan ay ang pagbuo ng tubular solenoid kasama ang buong mekanismo at subukan ang pagganap nito sa kapaligirang ginagamit ng sasakyan.

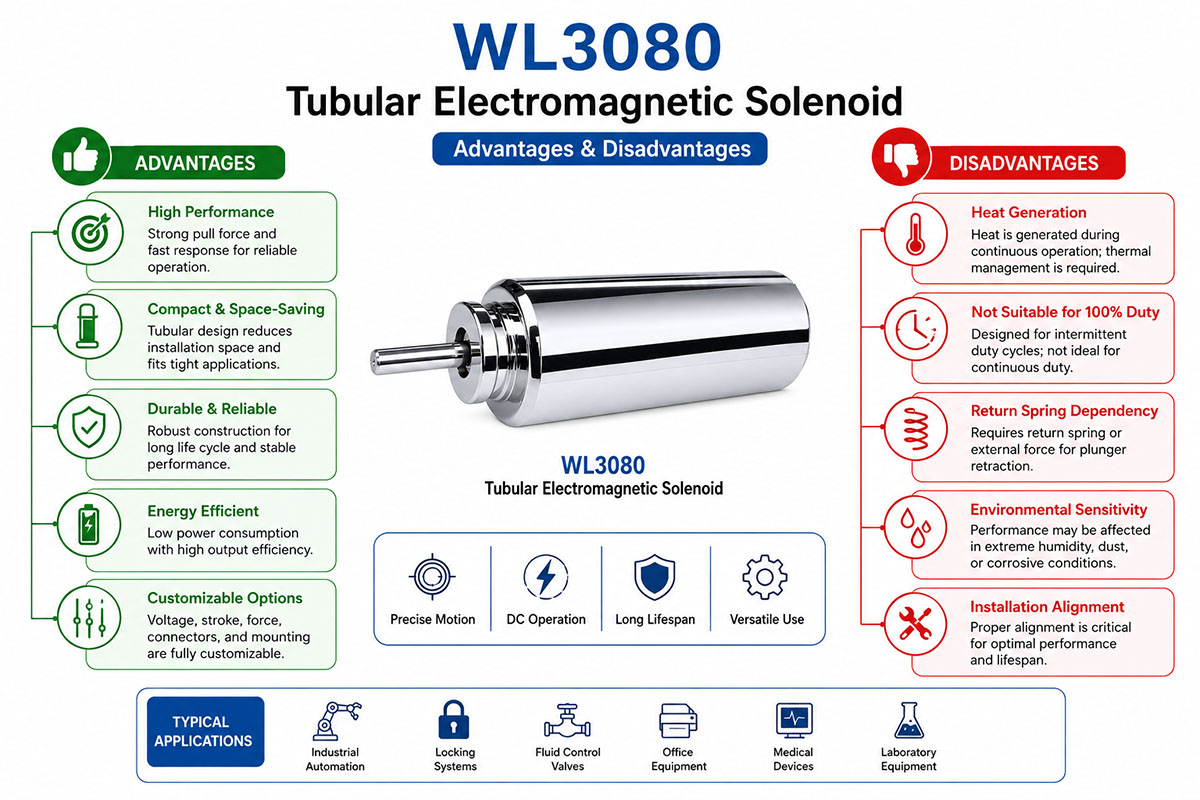

Kalamangan at disbentaha ng Tubular Electromagnetic Solenoid

Mga Kalamangan ng Tubular Electromagnetic Solenoid

Nagse-save ng Space:

Ang konstruksyon ng tubo ay nakakatipid ng espasyo sa pag-install at angkop para sa maliliit na kagamitan.

Direktang Paggalaw na Linya:

Ang solenoid mismo ay isang electrical-to-linear mechanical conversion device, nang hindi gumagamit ng hiwalay na motor at gearbox.

Mabilis na Tugon:

Ang electromagnetic actuation ay nagbibigay ng mabilis na paggalaw para sa mga mekanismo ng switching at short stroke.

Simpleng Konstruksyon:

Ang isang simpleng solenoid ay may medyo maliit na bilang ng mga gumagalaw na elemento.

OEM flexibility:

Maaaring ipasadya ang puwersa, stroke, boltahe, mga sukat, uri ng spring, at pagkakabit.

Aktuator na Matipid sa Gastos:

Para sa maraming simpleng linear na paggalaw, ang solenoid ay karaniwang mas mura kaysa sa motor-driven actuator.

Mga Disbentaha ng Tubular Electromagnetic Solenoid

Pagbuo ng init:

Ang patuloy na pagbibigay ng enerhiya ay humahantong sa pag-init ng coil at nangangailangan ng pamamahala ng init.

Ang puwersa ay nakasalalay sa stroke:

Sa karamihan ng mga kaso, ang puwersang elektromagnetiko na nalilikha ay nakadepende sa posisyon ng plunger at dapat matukoy habang iniikot ang plunger.

Power Consumption:

Kung ang isang partikular na posisyon na may kuryente ay kailangang panatilihing walang konsumo ng kuryente, kinakailangan ang isang mekanismo ng paglawit o iba pang mekanismo ng paghawak.

Maikling Hampas:

Sa pangkalahatan, ang mga solenoid ay pinakaangkop para sa medyo maiikling linear na paggalaw.

Epekto at Panghihimasok:

Depende sa bilis, istruktura, at cushioning, posibleng lumikha ng naririnig na impact habang gumagalaw ang plunger.

Kaya naman, ang mga tubular solenoid ay lalong kapaki-pakinabang para sa mga aplikasyon na nangangailangan ng simple, siksik, at kontroladong maiikling stroke na linear na paggalaw.

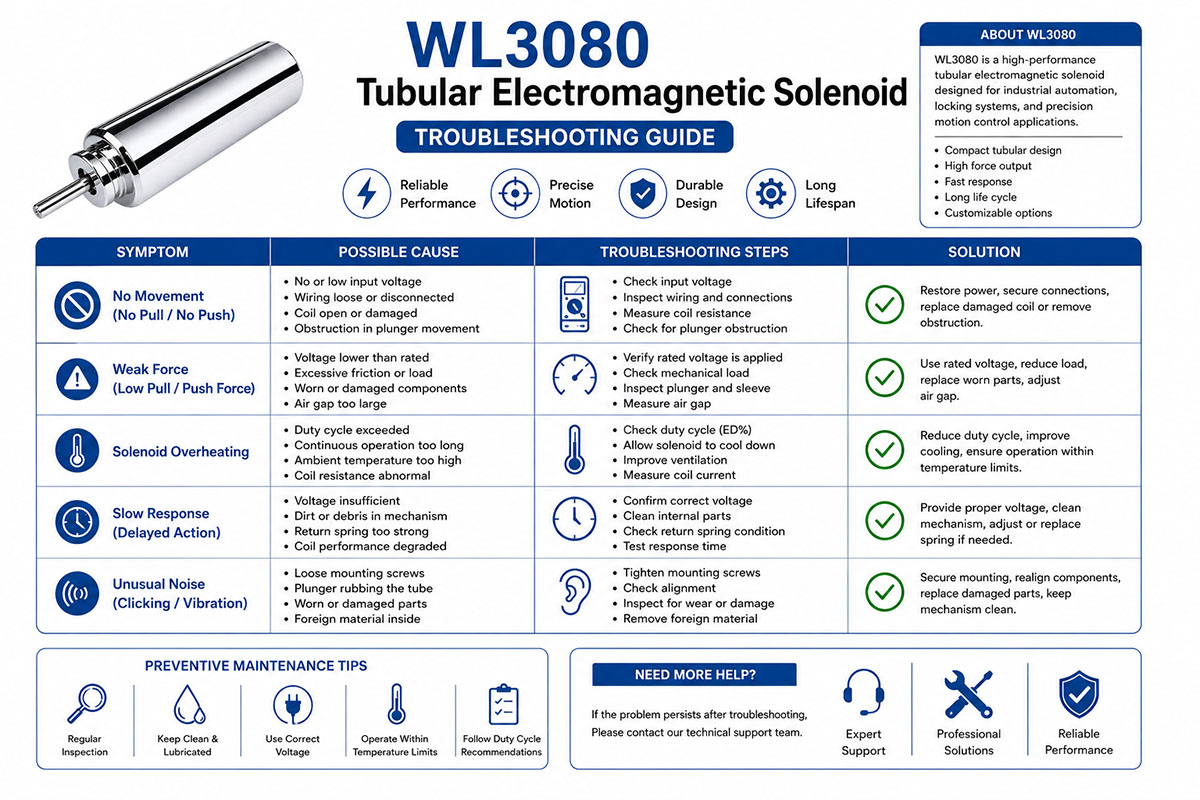

Gabay sa Pag-troubleshoot ng Tubular Electromagnetic Solenoid

Problema 1: Walang Paggalaw ng Solenoid

Mga sanhi:

Walang suplay ng kuryente sa

Maling boltahe

Nasira ang Coil

Problema sa Elektrisidad

Mekanikal na bara ng plunger

Pagsubok: Suriin ang boltahe ng terminal ng coil.

Problema 2: Hindi Sapat na Puwersa

Mga sanhi:

Masyadong mataas na mekanikal na karga

Mahabang stroke

Mababang boltahe

Laban sa puwersa ng tagsibol

Maling posisyon ng plunger

Pagsubok: Sukatin ang puwersa sa aktwal na stroke at hindi lamang sa panimulang posisyon.

Problema 3: Masyadong mainit ang solenoid.

Maaaring kabilang sa mga sanhi ang:

Mataas na Duty Cycle

Overvoltage o

Maling resistensya ng coil

Hindi sapat na paglamig

Masyadong mataas na temperatura ng paligid.

Pagsubok: Aktwal na mga kondisyon ng pagpapatakbo laban sa na-rate na duty cycle.

Problema 4: Mabagal o Hindi Matatag na Paggalaw

Maaaring kabilang sa mga sanhi ang:

Mababang boltahe

Mekanikal (alitan)

Maling mga Plunger

labis na karga

Sirang return spring.

Pagsubok: Subukan ang solenoid nang walang panlabas na karga.

Problema 5: Masyadong Maraming Ingay

Maaaring kabilang sa mga sanhi ang:

Epekto ng Plunger

Mga maluwag na piraso

Hindi wastong pag-install

Sobrang bilis ng takbo.

Pagsubok: Mekanikal na pagkakabit, cushioning, pag-optimize ng spring, o pagbabago sa istraktura.

Problema 6. Maikling buhay ng operasyon

Pagsusuri: Load, stroke, duty cycle, temperatura, mekanikal na pagkasira, at dalas ng pagpapatakbo. Ang mga problema sa pagiging maaasahan ay nauugnay sa integrasyon ng sistema sa halip na sa electromagnetic coil lamang.

8 Mga Madalas Itanong tungkol sa Tubular Electromagnetic Solenoid

1. Talakayin ang tubular solenoid at ang paggana nito.

Ang tubular solenoid ay isang electromechanical device na nagko-convert ng electrical energy tungo sa linear mechanical motion (push/pull). Binubuo ito ng isang coil na nakabalot sa isang cylindrical, closed-metal tube kung saan nakalagay ang isang movable plunger (o core). Ang electric current na dumadaloy sa coil ay lumilikha ng magnetic field, na humihila sa plunger sa loob ng solenoid, na lumilikha ng actuating force.

2. Ano ang pagkakaiba ng pull at push type na tubular solenoid?

Pareho silang gumagana sa iisang pangunahing prinsipyo ng magnetismo. Sa pull-type, ang plunger ay hinihila sa loob ng solenoid ng magnetic field, at ang paggalaw ay ginagamit upang paandarin ang load. Sa push type, isang shaft ang nakakabit sa plunger. Ang plunger ay hinihila sa loob ng solenoid, at ang shaft ay itinutulak palabas ng butas sa case upang paandarin ang load. Ang tanging pagkakaiba sa pagitan nila ay ang direksyon ng puwersang output na may kaugnayan sa katawan ng solenoid.

3. Ano ang mga pangunahing bentahe ng disenyo ng tubo?

Ang coil at magnetic circuit ay nakapaloob sa disenyo ng tubo upang mabawasan ang pagtagas ng magnetic flux. Ginagawa nitong mas mahusay ang solenoid at pinipigilan ang magnetic interference sa mga kalapit na electronics. Ang mga tubular solenoid ay napakatibay at matibay kumpara sa mga open-frame solenoid at nagbibigay ng mataas na force density sa isang compact na pakete.

4. Ano ang mga karaniwang disbentaha o limitasyon?

Ang mga tubular solenoid ay pangunahing mga aparatong may mataas na puwersa na may maiikling stroke. Mabilis na bumababa ang puwersa kasabay ng pagtaas ng stroke. Ang isa pang pangunahing limitasyon ay ang pagbuo ng init, lalo na sa mga aplikasyon ng patuloy na tungkulin, dahil nagdudulot ito ng sobrang pag-init at posibleng pagkasunog ng coil. Mas mahal ang mga ito bilhin kumpara sa mga simpleng open-frame solenoid.

5. Ano ang duty cycle? Ipaliwanag ang kahalagahan nito.

Duty Cycle—Ang ratio ng oras na pinapagana ang isang solenoid sa kabuuang oras ng cycle (ON time / (ON time + OFF time)). Ito ay isang mahalagang parameter, dahil tinutukoy nito ang thermal limit ng solenoid. Kung iinitin mo ang coil nang higit sa rated duty cycle, ito ay mabibigo. Halimbawa, ang duty cycle na 25% ay nangangahulugan na ang solenoid ay maaaring pinapagana sa loob ng 25% ng oras ngunit kailangang gugulin ang natitirang 75% sa paglamig.

6. Maaari bang gumana nang tuluy-tuloy ang mga tubular solenoid?

Oo, pero kailangan mong gumamit ng modelo ng solenoid para sa patuloy na operasyon. Ang mga modelong ito ay may pinahusay na heat dissipation upang mapaglabanan ang patuloy na power input nang hindi nag-iinit nang sobra. Sa isang patuloy na operasyon ng solenoid, maaaring kailanganin mo pa ring magbigay ng panlabas na thermal management, tulad ng mga heat sink, upang matiyak ang maaasahang operasyon.

7. Ano ang mga karaniwang sanhi ng pagkasira ng tubular solenoid?

Ang mga karaniwang pagkabigo ay

Pagkasunog ng Coil: Kadalasan ito ay dahil sa sobrang pag-init, maaaring dahil sa paglampas sa duty cycle, hindi pagkakatugma ng boltahe, o mga depekto sa paggawa. Nagreresulta ito sa isang short circuit o open circuit sa coil.

Mahinang mga kable. Magiging hindi wasto ang pagpapatakbo ng solenoid kung ang mga koneksyon sa kuryente ay maluwag, kinakalawang, o nasira.

Maluwag na Bakal na Ubod: Ang bakal na ubod ay maaaring lumuwag dahil sa mga panginginig at pagkasira sa paglipas ng panahon, na nagbabawas sa puwersang magnetiko at nagiging sanhi ng pagkawala ng paggana.

8. Para sa anong mga layunin karaniwang ginagamit ang mga tubular solenoid?

Ang mga tubular solenoid ay ginagamit sa iba't ibang aplikasyon dahil sa kanilang mataas na puwersa, maliit na sukat, at pagiging maaasahan, kabilang ang:

Awtomatikong Industriyal: Mga sistema ng pagla-lock ng makinarya at pagpapagana para sa pagkontrol ng balbula

Mga Sistema ng Sasakyan: Mga shifter, disconnect, mga kontrol sa pinto

Mga Kagamitang Medikal: Para sa tumpak na kontrol sa mga sistema ng dispensing at paghahalo

Mga Sistema ng Seguridad: Mga smart lock, safe, turnstile, at harang

Mga Makinang Pang-Vending at Pang-iimpake: Para sa pag-uuri, pagbibigay, at pag-iimpake

Mga Tip sa Pagpili ng Tubular Electromagnetic Solenoid

Ang aplikasyon ang unang hakbang sa pagpili ng tamang tubular electromagnetic solenoid, hindi ang magagamit na laki ng produkto.

1. Tukuyin ang Kinakailangang Puwersa

Alamin ang aktwal na mekanikal na karga na dapat igalaw ng solenoid. Tukuyin ang minimum na puwersang kinakailangan para sa working stroke. Huwag pumili ng solenoid ayon sa maximum na panimulang puwersa.

2. Suriin ang Stroke

Kalkulahin ang kinakailangang plunger stroke. Ang mahabang stroke ay maaaring makaimpluwensya nang malaki sa magagamit na puwersa, konsumo ng kuryente, at pangkalahatang laki ng solenoid.

3. Piliin ang Boltahe

Suriin ang power supply na magagamit sa kagamitan, tulad ng 5V, 12V, 24V, o 48V DC. Ang coil ay dapat idisenyo ayon sa tinukoy na boltahe at mga kondisyon ng operasyon.

4. Kalkulahin ang Duty Cycle

Tukuyin kung ang solenoid ay tuloy-tuloy o paulit-ulit. Halimbawa, ang isang solenoid na gumagana nang isang segundo bawat minuto ay may ibang-iba na mga kinakailangan sa thermal design kaysa sa isang solenoid na patuloy na gumagana.

5. Suriin ang Dalas ng Operasyon

Kalkulahin ang inaasahang bilang ng mga siklo kada minuto, oras, at tagal ng buhay. Para sa mga aplikasyon na may mataas na dalas, kakailanganin mo ng mga angkop na mekanikal na materyales, disenyo ng coil, at pamamahala ng init.

6. Suriin ang Espasyo para sa Pag-install

Tukuyin ang pinakamataas na posibleng diyametro at haba. Bukod pa rito, tiyakin din ang mga butas para sa pagkakabit, clearance ng baras, posisyon ng konektor, at oryentasyon ng pagkakabit.

7. I-set up ang Mekanismo ng Pagbabalik

Tukuyin kung ang solenoid ay gagamit ng internal return spring o external spring o mechanical return force. Dapat mong isaalang-alang ang spring force sa pagkalkula ng net output force.

8. Isaalang-alang ang Temperatura

Suriin ang temperatura ng paligid, ang temperaturang nalilikha ng coil, at ang mga nakapalibot na bahagi. Ang patuloy na operasyon ay magpapataas nang malaki sa temperatura.

9. Isaalang-alang ang Kapaligiran

Isaalang-alang ang panginginig ng boses, halumigmig, alikabok, langis, mga kemikal, at pagkakalantad sa labas. Ang mga materyales sa pabahay at paggamot sa ibabaw ay dapat na angkop para sa kapaligiran.

10. Habambuhay ng Pagsubok

Tukuyin ang kinakailangang bilang ng mga siklo ng pagpapatakbo (100,000 siklo, atbp.) at humiling ng naaangkop na pagsusuri sa pagiging maaasahan.

Pinakamahusay na Paraan: ibigay ang boltahe ng tagagawa + puwersa + stroke + duty cycle + frequency + mga dimensyon + load + kapaligiran + lifetime. Nagbibigay-daan ito sa pangkat ng inhinyero na magmungkahi ng wastong disenyo sa halip na tumugma sa dimensyon ng isang katalogo.
