WL46302 Mga Solusyon sa Relief Valve na Pinapatakbo ng Hydraulic Pilot

Ang WL46302 Hydraulic Pilot-Operated Relief Valve ay inilaan para sa mga hydraulic system kung saan kinakailangan ang kontrolado at matatag na regulasyon ng presyon. Pinaghihiwalay ng disenyo ang pressure regulating function mula sa pangunahing yugto ng pagkontrol ng daloy dahil sa arkitektura ng pilot-operated valve, na nakakatulong upang magbigay ng maaasahang regulasyon ng presyon kahit sa ilalim ng malupit na mga kondisyon ng pagpapatakbo.

Ang konsepto ng isang hydraulic pilot-operated relief valve ay ang balbula ay maaaring mag-adjust ng relief pressure nito batay sa panlabas na command signal sa halip na magbigay ng isang nakapirming mekanikal na setting. Dahil dito, ang hydraulic pilot-operated relief valve ay isang mainam na bahagi para gamitin sa isang hydraulic system kung saan ang relief pressure ay nag-iiba batay sa mga kondisyon ng pagkarga ng makina at operating mode.

Ang hydraulic pilot-operated relief valve ay maaaring gamitin sa mga makinarya ng konstruksyon, makinarya ng agrikultura, mga sistemang haydroliko na pang-industriya, makinarya ng mobile, makinarya ng automation, at iba pang makinarya na nangangailangan ng kontrol sa presyon ng haydroliko. Ang hydraulic pilot-operated relief valve para sa mga proyektong OEM ay dapat piliin batay sa working pressure, flow rate, control signal, mga kinakailangan sa tugon, mga sukat ng pag-install, hydraulic fluid, temperatura, duty cycle, at mga kondisyon sa kapaligiran.

Kumuha ng isang Libreng Quote

PDF Download

Pangkalahatang-ideya ng Produkto ng Hydraulic Pilot-Operated Relief Valve

Ang hydraulic pilot-operated relief valve ay inilaan para sa paggamit sa mga hydraulic application na may kontroladong pressure regulation at electronic integration sa mga machine-control system. Ang disenyo ng hydraulic pilot-operated relief valve ng balbula ay gumagamit ng pilot stage upang kontrolin ang main relief stage. Ang proportional control ng balbula ay nagbibigay-daan sa gumagamit na isaayos ang setting ng presyon gamit ang command signal.

Ang hydraulic pilot-operated relief valve ay angkop gamitin sa mga mobile machinery, construction machinery, industrial hydraulic systems, automation machinery, at customized OEM hydraulic circuits. Sa pagpili ng mga produkto, isaalang-alang ang buong hydraulic operating environment at hindi lamang ang valve pressure. Kabilang sa mga pangunahing parameter ang maximum working pressure, flow requirement, control input, response characteristics, leakage, hydraulic fluid, operating temperature, installation dimensions, port configuration, at kinakailangang reliability. Ang pinal na detalye ng produkto ay dapat i-verify gamit ang inaprubahang datasheet at drawing ng gumawa.

Paano Gumagana ang Hydraulic Pilot Operated Relief Valve WL46302?

Ang isang hydraulic pilot-operated relief valve ay binubuo ng pangunahing relief stage at pilot control stage.

Hakbang 1—Ang balbula ay tumatanggap ng presyon ng haydroliko

Ang hydraulic fluid ay pumapasok sa balbula mula sa bahaging may presyon ng hydraulic circuit. Inilalapat ang presyon ng sistema sa mekanismo ng balbula.

Hakbang 2 – Kinokontrol ng pilot phase ang presyon.

Kinokontrol ng pilot stage ang pressure ratio sa loob ng balbula. Kinokontrol naman ng pilot stage ang main valve sa halip na direktang kontrolin ang mga pressure function sa main valve element.

Hakbang 3- Kontrol sa kuryente upang maitakda ang punto nang proporsyonal

Binabago ng proportional control signal ang pilot control stage. Sa pamamagitan ng pagtaas o pagbaba ng signal, ang relief starting pressure ay nagbabago depende sa partikular na disenyo ng balbula at mga elektronikong kontrol.

Hakbang 4: Bubukas ang pangunahing balbula kapag naabot na ang kontroladong presyon.

Habang tumataas ang presyon ng haydroliko at naaabot ang setting ng relief, unti-unting binubuksan ng pilot stage ang pangunahing balbula.

Hakbang 5 – Bitawan ang sobrang presyon ng haydroliko

Dinidirekta ng balbula ang sobrang daloy ng haydroliko papunta sa return o tank circuit, pinapanatili ang hydraulic system sa hanay ng setting ng presyon.

Hakbang 6 — Pamamahala ng Patuloy na Presyon

Ang proporsyonal na setting ng relief ng balbula ay nababaluktot sa mga pagbabago sa karga ng makina. Nagbibigay ito ng mas nababaluktot na kontrol sa presyon kumpara sa isang nakapirming relief valve.

Mahalaga: Ang aktwal na mga landas ng daloy, mga katangian ng control signal, saklaw ng presyon, oras ng pagtugon, at disenyo ng balbula ay dapat beripikahin laban sa inaprubahang engineering drawing at teknikal na datasheet.

Mga Pangunahing Katangian ng isang Hydraulic Pilot-Operated Relief Valve

Pinagsasama ng isang hydraulic pilot-operated relief valve ang pilot-stage pressure control at proportional adjustment. Ang mga karaniwang pangunahing katangian ay ang variable pressure regulation, stable hydraulic performance, controlled response, at pagiging angkop para sa mga electronically controlled hydraulic system. Ang disenyo ng hydraulic pilot-operated relief valve ay nagbibigay-daan sa pangunahing balbula na kontrolin ang hydraulic flow, samantalang ang pilot stage naman ang kumokontrol sa pressure behavior. Ang relief setting ay maaaring isaayos ayon sa mga kinakailangan ng makina gamit ang proportional control ng balbula. Ang disenyong ito ay maaaring mapabuti ang pressure regulation sa ilalim ng variable hydraulic loads. Kabilang sa mahahalagang katangian ng partikular na modelo ang pressure range, rated flow, control signal, hysteresis, response time, leakage, temperature range, hydraulic fluid compatibility, installation dimensions, at service life.

Video ng Compact Hydraulic Pilot-Operated Relief Valve

Detalyadong Display ng Compact Hydraulic Pilot-Operated Relief Valve

Hydraulic Proportional Relief Valve para sa Pagkontrol ng Presyon

Prinsipyo ng Paggana ng Hydraulic Proportional Relief Valve

Hydraulic Proportional Valve para sa Kagamitan sa Konstruksyon

Disenyo ng Hydraulic Pilot Relief Valve para sa mga Mobile Machine

Hydraulic Pilot Valve para sa Tumpak na Regulasyon sa Presyon

Gabay sa Mamimili ng Hydraulic Pilot-Operated Proportional Relief Valve

Datasheet ng Compact Hydraulic Pilot-Operated Relief Valve

Tatak	Teknolohiya ng Weilong	Model Number	WL46302
Na-rate na Boltahe (V)	DC 24V, 0.8A hanggang 2.5A	Na-rate na Power (W)	15W sa 50W
work Mode	Hydraul Valve	Presyon ng Paggawa (N)	80–315 MPa
Rate ng Airflow	1 litro/minuto	I-reset ang Oras(mga)	1 S Naka-on, 1 S Naka-off
Buhay ng Serbisyo	200 Libo-libong Beses	certification	CE, ROHS, ISO9001,
materyal	Superior na Bakal na Pang-magneto	Haba ng Lead Wire (mm)	200 MM
I-install ang Estilo	tornilyo	Pagpapahintulot sa Dimensyon	± 0.1 MM
Hindi nababasa	Wala	Pagkakabukod Class	B
Hi-Pot Test	AC 600V 50/60Hz 2s	Puwersang Paghawak na Hindi Nagpapasigla	0
Paggawa Temperatura	-10 ° C-100 ° C	Duty Cycle	1 100-%
Lalim ng Sinulid (mm)	/	Kataga ng Pagbabayad	TT, o LC sa Paningin
Halimbawang Order	Oo.	garantiya	1 Taon
MOQ	1000 pcs	Supply para sa Kakayahang	5000 piraso kada linggo
Oras ng Paghahatid	30 Araw	Port of Loading	Shenzhen

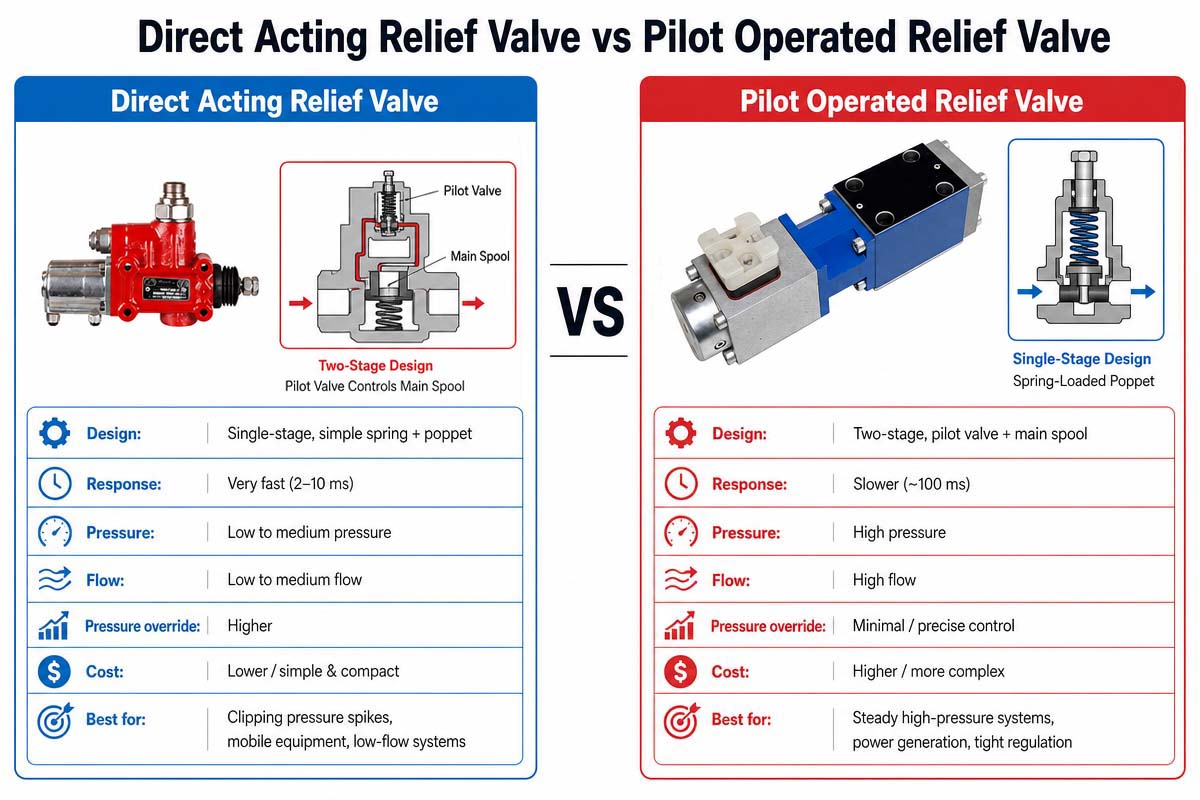

Direktang Aktibong Balbula Laban sa mga Relief Valve na Pinapatakbo ng Pilot

1. Listahan ng Talahanayan ng Paghahambing

paghahambing	Direktang Gumaganang Relief Valve	Pilot-Operated Relief Valve
Operating principle	Ang pangunahing balbula ay direktang tumutugon sa presyon ng sistema.	Kinokontrol ng pilot stage ang pangunahing balbula.
konstruksyon	Sa pangkalahatan ay mas simple	Mas kumplikado
tugon	Maaaring magbigay ng direktang tugon sa presyon	Kinokontrol sa pamamagitan ng yugto ng piloto
Kakayahang dumaloy	Kadalasang angkop para sa mas maliit o katamtamang daloy ng mga aplikasyon	Angkop para sa mga sistemang haydroliko na may mas mataas na daloy
Pagkontrol sa presyon	Karaniwang simple	Maaaring magbigay ng mas sopistikadong kontrol
Proporsyonal na integrasyon	Posible depende sa disenyo	Partikular na angkop para sa mga arkitektura ng proporsyonal na kontrol
Sensitibo sa kontaminasyon	Karaniwang mas mababang pagiging kumplikado	Maaaring mangailangan ng mas malinis na likido ang mga pilot passage.
instalasyon	Karaniwang mas simple	Nangangailangan ng higit pang pagsasaalang-alang sa sistema
gastos	Madalas mas mababa	Sa pangkalahatan ay mas mataas
application	Pangunahing proteksyon sa presyon	Advanced na pamamahala ng presyon at mga sistemang may mas mataas na daloy
Elektronikong kontrol	Limitado depende sa disenyo	Angkop para sa mga electro-hydraulic system
Mabibigat na makinarya	Angkop para sa mas simpleng mga circuit	Angkop para sa mga advanced na variable-load system

2 Direktang Gumaganang Relief Valve

Ang direct-acting relief valve ay direktang gumagamit ng presyon ng sistema sa spring-loaded o katulad na control element. Binubuksan ang balbula upang protektahan ang hydraulic circuit kapag ang presyon ay umabot sa itinakdang halaga.

Ang mga pangunahing bentahe ng balbula ay ang pagiging simple, direktang operasyon, at relatibong kadalian ng pagpapanatili.

3 Balbula ng Kaligtasan na Pinapatakbo ng Pilot

Ang pilot-operated relief valve ay gumagamit ng mas maliit na pilot stage upang kontrolin ang main valve. Kinokontrol naman ng pilot stage ang mga kondisyon ng presyon na tumutukoy kung kailan at paano bumubukas ang main valve.

Ang ganitong disenyo ay maaaring maging kapaki-pakinabang sa mga aplikasyon na nangangailangan ng mas mataas na kapasidad ng daloy, matatag na kontrol ng presyon, o proporsyonal na elektronikong kontrol.

4. Aling Balbula ang Dapat Piliin ng mga Mamimili?

Piliin ang balbulang direktang kumikilos kung mahalaga ang pagiging simple at kinakailangan ang simpleng proteksyon sa presyon.

Kung ang makina ay nangangailangan ng pabagu-bagong kontrol sa presyon, mas mahusay na pamamahala ng daloy ng haydroliko, elektronikong integrasyon, o sopistikadong electro-hydraulic control, piliin ang pilot-operated proportional relief valve.

Sa proyektong WL46302, ang pangwakas na pagpipilian ay dapat gawin batay sa buong hydraulic circuit at hindi lamang sa pangalan ng balbula.

Aplikasyon sa Industriya na Compact Hydraulic Pilot-Operated Relief

Ang hydraulic pilot-operated relief valve ay malawakang ginagamit sa mga hydraulic system kung saan kinakailangan ang regulasyon ng presyon alinsunod sa mga kondisyon ng pagpapatakbo ng makina. Isa sa mga pangunahing aplikasyon ng balbulang ito ay sa mga makinarya sa konstruksyon, kabilang ang mga excavator, loader, kagamitan sa pagbubuhat, at iba pang mga mobile machine. Ang mga ganitong sistema ay karaniwang nailalarawan sa pamamagitan ng pabagu-bagong mga kondisyon ng pagkarga at nangangailangan ng nababaluktot na kontrol sa presyon.

Sa proporsyonal na pagkontrol ng presyon ng makinarya sa agrikultura, posibleng suportahan ang maraming paraan ng pagpapatakbo at mga tungkuling haydroliko. Ang de-kuryenteng naaayos na presyon ng haydroliko ay maaaring gamitin sa mga traktor, tagapag-ani, sprayer, at mga espesyal na makinarya.

Ang hydraulic pilot-operated relief valve ay maaaring gamitin sa mga hydraulic power unit, makinarya ng produksyon, kagamitan sa paghawak ng materyal, mga makinang panghulma, at mga sistema ng automation sa mga industrial hydraulic system. Ang mga bahaging ito ay nakakatulong upang itugma ang hydraulic pressure sa mga utos ng makina.

Kabilang sa iba pang mga aplikasyon ang mga mobile hydraulic system, mga lifting system, mga machine tool, kagamitan sa automation, mga hydraulic test system, at mga special-purpose OEM machinery.

Ang pinakamalaking bentahe ng aplikasyon ay ang kakayahang umangkop. Sa halip na idisenyo ang hydraulic system para sa isang relief setting, maaaring baguhin ng control system ang presyon alinsunod sa mga kondisyon ng pagpapatakbo. Maaari nitong suportahan ang maraming operating mode ng makina, mapabuti ang kahusayan ng enerhiya, at mapataas ang koordinasyon sa pagitan ng mga elektronikong kontrol at mga hydraulic function.

Bago gawin ang pangwakas na pagpili, dapat suriin ng mga inhinyero ang presyon, daloy, signal ng kontrol, tugon, temperatura, pagkakatugma ng pluido, espasyo sa pag-install, at mga kinakailangan sa kaligtasan para sa partikular na aplikasyon.

Bakit nagiging popular ang hydraulic pilot-operated relief valve sa mabibigat na makinarya?

Ang hydraulic pilot-operated relief valve ay parami nang parami ang ginagamit sa mabibigat na kagamitan. Ang mga modernong excavator, loader, makinarya sa agrikultura, kagamitan sa pagbubuhat, at mga espesyalisadong mobile machinery ay nangangailangan ng mga hydraulic system na may kakayahang matalinong tumugon sa nagbabagong mga karga at mga mode ng pagpapatakbo.

Ang mga karaniwang fixed relief valve ay nagbibigay ng pangunahing proteksyon sa presyon ngunit hindi ang parehong variable pressure control. Ang isang proportional pilot-operated relief valve ay maaaring magsama ng hydraulic pressure-management system at electronic machine controls.

Mayroong ilang mahahalagang benepisyo dito:

Kontrol ng presyon sa pabagu-bagong presyon

Mas mahusay na kakayahang umangkop sa pabago-bagong mga karga

Elektroniks para sa integrasyon ng makina

Maramihang mga mode ng presyon sa trabaho

Sistemang haydroliko na may kakayahang umangkop

Mga potensyal na benepisyo sa pamamahala ng enerhiya

Mas mahusay na kombinasyon ng mga sistemang haydroliko at elektroniko

Pinagsamang compact na disenyo para sa pinakabagong mga arkitekturang haydroliko

Ang kakayahang umangkop sa disenyo ay isa pang mahalagang benepisyo para sa mga tagagawa ng mabibigat na kagamitan. Sa tulong ng software, maaaring kontrolin ng mga electronics engineer ang hydraulic pressure ayon sa mga operating mode sa halip na gumamit ng mga mekanikal na pagsasaayos.

Gayunpaman, ang kasikatan ng Hydraulic Pilot-Operated Relief Valve ay hindi nangangahulugan na ang isang proportional relief valve ang pinakamahusay na solusyon para sa lahat ng makina. Kailangan pa ring suriin ng mga inhinyero ang presyon, daloy, tugon, antas ng kontaminasyon, mga kondisyon sa kapaligiran, signal ng kontrol, mga kinakailangan sa kaligtasan, at arkitektura ng sistema.

Ang pinakakapaki-pakinabang na aplikasyon ay ang isa kung saan makakamit ang variable hydraulic pressure control at electronic integration.

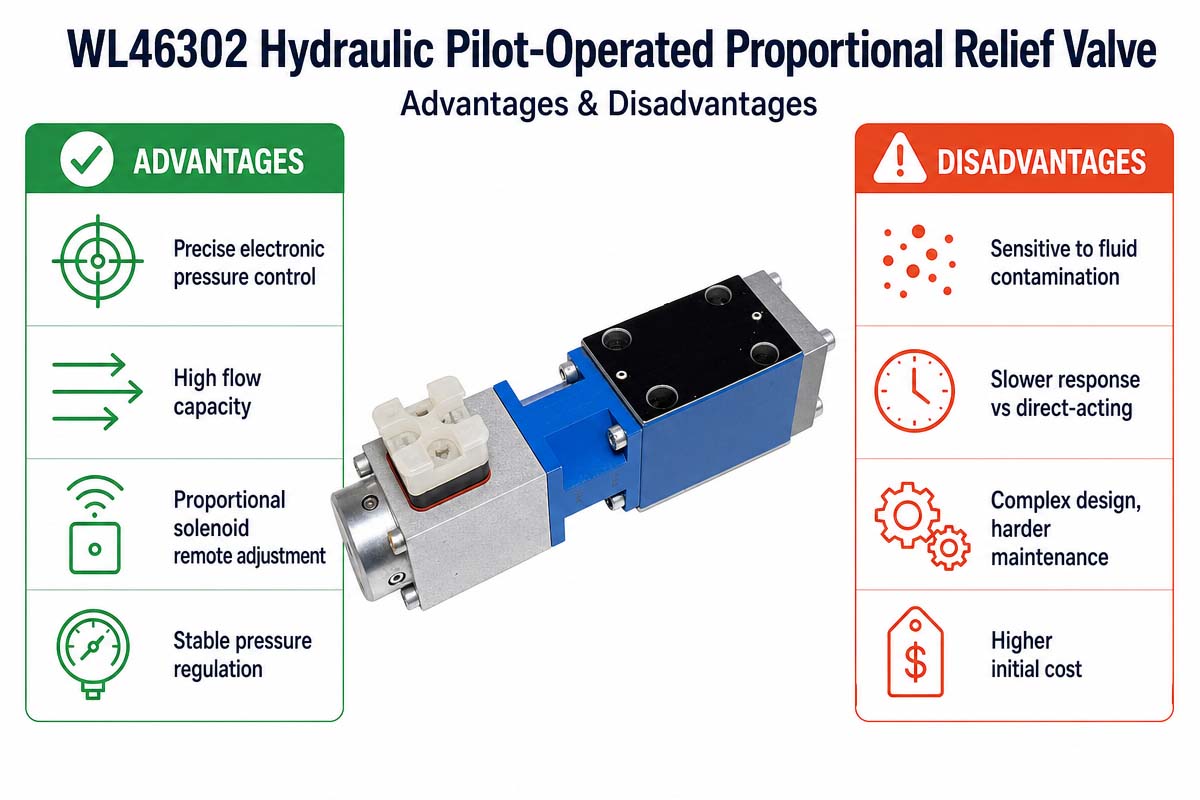

Kalamangan at Disbentaha ng Compact Hydraulic Pilot-Operated Relief Valve

Mga Kalamangan ng Hydraulic Pilot-Operated Relief Valve

Ang isang hydraulic pilot-operated proportional relief valve ay lubhang kapaki-pakinabang sa mga modernong hydraulic system. Pinapayagan nito ang proportional control dahil ang mga utos at kondisyon ng makina ay maaaring magpabago sa setting ng presyon. Kung ikukumpara sa tradisyonal na fixed relief valve, ang balbulang sinusuri ay mas flexible.

Ang arkitektura ng pilot-operated valve ay nagbibigay-daan para sa epektibong pamamahala ng presyon habang hinahayaan ang pangunahing balbula na kontrolin ang daloy ng haydroliko. Ito ay lubhang kapaki-pakinabang sa mga makinang nagtatrabaho na may iba't ibang karga sa maraming paraan.

Isa pang mahalagang bentahe ay maaari mo itong kontrolin nang elektroniko. Ang balbula ay maaaring isama sa electro-hydraulic control system kung saan ang hydraulic pressure ay nakadepende sa lohika ng makina.

Ang proporsyonal na pagkontrol ng presyon ay maaari ring magpasimple sa paggamit ng iba't ibang mga mode ng pagpapatakbo ng kagamitang OEM.

Mga Disbentaha ng Hydraulic Pilot-Operated Relief Valve.

Isa sa mga pangunahing disbentaha ay ang mas kumplikado ng sistema kumpara sa simpleng direct-acting relief valve. Ang balbula ay maaaring mangailangan ng karagdagang control electronics, wiring, calibration, at commissioning.

Mas sensitibo rin ito sa kontaminasyon, dahil ang maliliit na pilot passage at control elements ay nangangailangan ng malinis na hydraulic fluid.

Mahalaga ang tamang sukat dahil ang hindi matatag na operasyon o kawalan ng proteksyon sa presyon ay maaaring sanhi ng hindi wastong presyon, daloy, signal ng kontrol, o mga parametro ng pag-install.

Ang panghuli ngunit hindi pinakamahalaga ay ang mas mataas na paunang halaga ng balbula kumpara sa pangunahing nakapirming relief valve. Kaya naman, ang proporsyonal na disenyo na pinapatakbo ng piloto ay pinakamahalaga kung bibigyang-katwiran ang pagiging kumplikado nito.

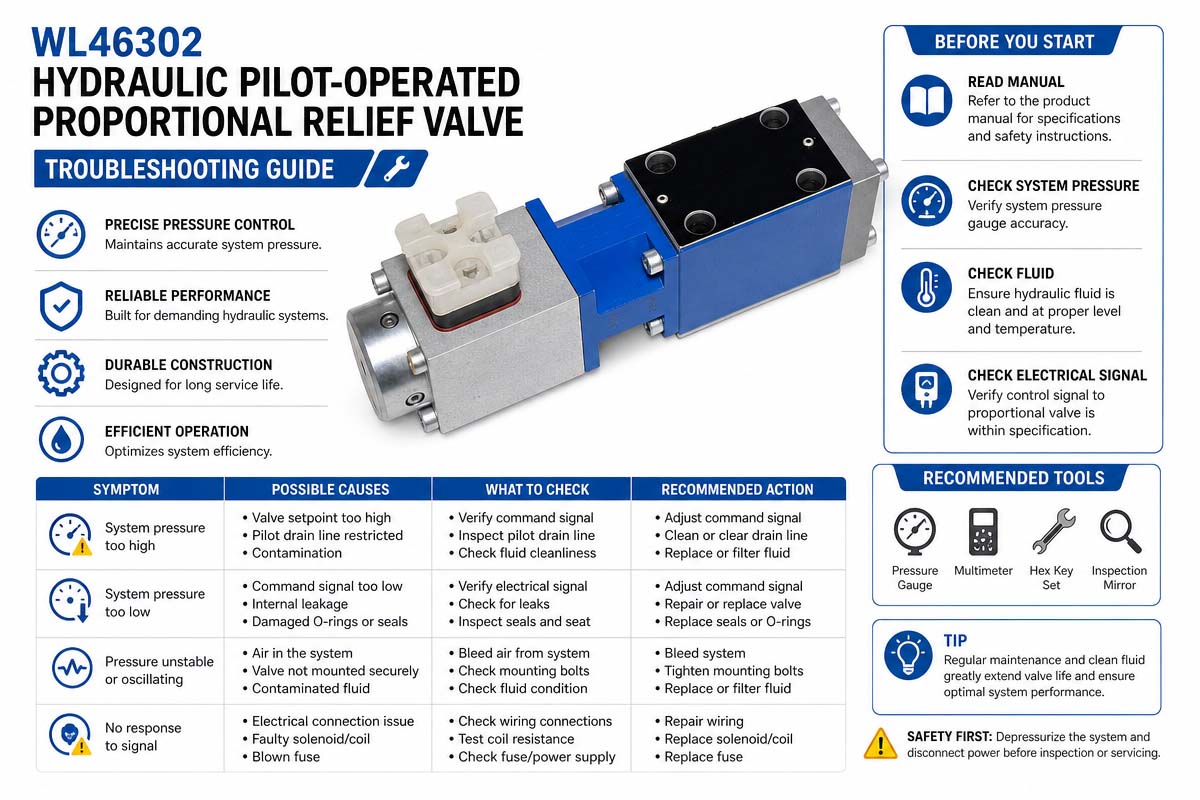

Pag-troubleshoot ng isang Hydraulic Pilot-Operated Proportional Relief Valve

Pag-troubleshoot ng Hydraulic Pilot-Operated Proportional Relief Valve Ang unang hakbang sa pag-troubleshoot ng hydraulic pilot-operated proportional relief valve ay ang pagtukoy kung ang problema ay may kaugnayan sa mekanika, hydraulics, kuryente, o system integration.

Problema 1. Masyadong maraming pressure

Dapat suriin ang command signal, proportional signal, controller output, pilot stage, pressure setting, at hydraulic circuit. Tiyaking maayos na naka-install ang balbula at angkop ang pressure measuring device.

Problema 2. Mababang presyon

Suriin kung ang control signal ay naaangkop na nakakarating sa balbula. Suriin ang hydraulic supply, pilot circuit, setting ng balbula, kontaminasyon, at internal leakage.

Problema #3. Mga osilasyon ng presyon

Ang mga sanhi ng kawalang-tatag ng presyon ay maaaring kontaminasyon, presensya ng hangin sa hydraulic circuit, hindi wastong kondisyon ng daloy, hindi matatag na mga elektronikong signal, maling sukat, at interaksyon sa iba pang mga bahaging haydroliko.

Problema 4. Walang tugon ng balbula

Suriin ang suplay ng kuryente, proportional driver, konektor, mga kable, command signal, at grounding. Pagkatapos ay beripikahin ang hydraulic circuit at pilot stage.

Problema 5. Masyadong mataas ang init.

Suriin ang anumang patuloy na relief flow, labis na pressure drop, hindi wastong laki ng balbula, limitadong return flow, at hindi naaangkop na mga kondisyon ng pagpapatakbo.

Problema 6. Tagas

Suriin ang mga panlabas na koneksyon, mga selyo, mga ibabaw na nakakabit, at mga kondisyon ng panloob na tagas. Tiyakin ang tagas sa loob ng tinukoy na limitasyon sa pagtanggap.

Problema 7. Mga pagbabago sa pagganap depende sa temperatura

Suriin ang lagkit ng hydraulic oil, temperatura ng pagpapatakbo, mga seal, at mga ispesipikasyon ng balbula.

Sa sistematikong proseso ng pag-troubleshoot, dapat itala ang presyon, daloy, temperatura, signal ng kontrol, at mga kondisyon ng pagpapatakbo bago palitan ang anumang bahagi.

8 MGA FAQ ng Hydraulic Pilot-Operated Relief Valve

1. Proporsyonal na balbulang pampaluwag na pinapatakbo ng piloto: Ano ito? Paano ito gumagana?

Ito ang pressure control valve na nagtatakda ng pinakamataas na presyon ng sistema na proporsyonal sa isang electrical signal. Binubuo ito ng main valve at pilot valve. Ang presyon sa main valve control chamber ay kinokontrol ng pilot valve, na karaniwang pinapatakbo ng isang proportional solenoid. Sa pamamagitan ng pagbabago ng electrical current, inaayos ang setting ng presyon ng pilot valve. Nagbibigay ito ng maayos at stepless na kontrol sa malawak na saklaw. Sa isang tipikal na configuration, ang pagtaas ng solenoid current ay magpapataas sa itinakdang presyon.

2. Paano naiiba ang isang proportional pilot operated relief valve sa isang karaniwang pilot operated relief valve?

Ang isang karaniwang relief valve para sa mga piloto ay may nakatakdang setting ng presyon. Karaniwan itong itinatakda gamit ang isang spring. Sa kabaligtaran, ang isang proportional valve ay tumatanggap ng electrical input signal at patuloy na inaayos ang setting ng presyon nito nang proporsyonal. Nagbibigay ito ng dynamic remote control ng presyon ng sistema, na mahalaga sa mga kumplikado at automated na proseso.

3. Ano ang mga pangunahing katangian ng pagganap na dapat kong malaman?

Hanapin ang mga pangunahing detalye, tulad ng

Hysteresis – pagkakaiba sa presyon kung saan bumubukas at nagsasara ang isang balbula para sa isang partikular na input signal. Karaniwan itong ipinapahayag sa porsyento, na may mas mababang mga halaga (<4-8%) na nagpapahiwatig ng mas mahusay na katumpakan.

Linearity: kung gaano kalaki ang pagsunod ng output pressure sa input signal sa isang tuwid na linya.

Presyon ng Muling Pagsasara: ang presyon kung saan muling nagsasara ang balbula, karaniwang isang mataas na porsyento (hal., >85%) ng presyon ng pagbitak.

Dither: Karaniwang idinaragdag ang high-frequency AC signal (hal., 100-250 Hz) sa command signal upang mabawasan ang hysteresis at mapabuti ang tugon.

4. Paano nakakaapekto ang kontaminasyon sa balbulang ito?

Ang pangunahing sanhi ng pagkabigo ay kontaminasyon. Ang pilot stage ay napakasensitibo sa dumi na may maliliit na butas at masisikip na clearance. Kung ang control orifice ay barado, maaari itong kumilos nang hindi regular o tuluyang masira. Halimbawa, ang bahagyang barado na butas sa pilot-operated relief valve ay nagreresulta sa pag-alis ng sistema sa mas mababang presyon kaysa sa kinakailangan. Sa isang kaso ng pag-troubleshoot, ang barado na butas ang sanhi ng hindi pag-abot ng sistema sa tamang presyon.

5. Ano ang posisyon ng mga balbulang ito na "fail-safe"?

Maraming proportional relief valve ang idinisenyo para sa kaligtasan sa pagkabigo. Halimbawa, ang isang "inversely proportional" na balbula ay awtomatikong babalik sa pinakamataas na setting ng presyon nito sakaling magkaroon ng electrical failure (tulad ng pagkawala ng kuryente). Ginagawa ito para sa mga layuning pangkaligtasan upang matiyak na ang hydraulic system ay may pinakamataas na magagamit na presyon para sa mga kritikal na actuator.

6. Ginagamit ba ang balbulang ito para sa mga aplikasyon sa pagtitipid ng enerhiya?

Oo. Isa sa mga karaniwang aplikasyon ay ang paggamit ng mga balbulang ito upang "mag-unload" ng isang pump circuit sa mababang presyon kapag hindi kinakailangan ang buong daloy. Malaki ang mababawas ng balbula sa pagkonsumo ng enerhiya, mababawasan ang pagbuo ng init, at mapapabuti ang pangkalahatang kahusayan ng sistema sa pamamagitan ng proporsyonal na pagbabawas ng presyon ng sistema sa panahon ng standby o light-load na mga kondisyon. Ang ilang mga modelo ay espesyal na idinisenyo para sa aplikasyong ito at may mataas na flow rating upang mahawakan ang buong output ng bomba.

7. Ano ang tungkulin ng panlabas na butas para sa paagusan?

Ang mga panlabas na drain port ay ginagamit upang magbigay ng ganap na hiwalay na daanan pabalik para sa pilot oil papunta sa tangke. Napakahalaga nito, dahil pinipigilan nito ang back pressure sa linya ng tangke na direktang makaapekto sa itinakdang presyon ng balbula, kaya nagbibigay ng mas tumpak na kontrol. Ang ilang disenyo ay may panlabas na drain port (karaniwang may markang "Y") upang magamit din ang balbula bilang sequence valve.

8. Ano ang epekto ng back pressure sa tangke sa performance?

Ang back pressure sa tank port (port 2) ay direktang nagdaragdag sa setting ng balbula sa 1:1 na batayan. Nangangahulugan ito na ang anumang presyon sa return line ay magdaragdag sa presyon ng sistema na kinakailangan upang mabuksan ang balbula, na posibleng magreresulta sa hindi tumpak na pagkontrol ng presyon.

Paano Pumili ng Hydraulic Pilot-Operated Relief Valve?

Ang pagpili ng WL46302 ay hindi lamang nakabatay sa presyon ng hydraulic system. Bago mag-isyu ng purchase order, dapat suriin ang buong operating environment at tukuyin ng mga inhinyero ang mga kinakailangan sa balbula.

1. Tukuyin ang saklaw ng presyon

Tukuyin ang normal na presyon ng pagpapatakbo, ang kinakailangang presyon ng pag-alis, ang minimum at maximum na mga setting ng presyon, at ang mga pagbabago-bago ng presyon. Dapat saklawin ng saklaw ng presyon ng balbula ang aktwal na aplikasyon, ngunit hindi dapat patuloy na gumana ang balbula sa hindi naaangkop na limitasyon.

2. Tukuyin ang kinakailangang rate ng daloy

Kalkulahin ang pinakamataas na daloy na maaaring dumaan sa relief valve. Ang maling sukat ng balbula ay maaaring magresulta sa labis na pagbaba ng presyon, hindi matatag na operasyon, pagbuo ng init, o hindi sapat na proteksyon sa presyon.

3. Tukuyin ang proporsyonal na signal ng kontrol.

Tukuyin kung may pangangailangan para sa isang tiyak na porsyento ng input ng kuryente sa aplikasyon. Dapat tukuyin ang control voltage/current, command range, connector, polarity, at mga katangian ng driver bago ang produksyon.

4. Suriin ang mga kinakailangan sa pagtugon

Ang ilang makina ay nangangailangan ng mabilis na pagbabago ng presyon habang ang iba ay nangangailangan ng maayos at matatag na regulasyon. Tukuyin ang oras ng pagtugon, pagtaas ng presyon, hysteresis, pag-uulit, at dinamika kung kinakailangan.

5. Suriin ang pagiging tugma ng hydraulic fluid

Tukuyin ang hydraulic oil o iba pang pluwido na ginagamit sa hydraulic system. Tiyaking ang mga seal, panloob na materyales, patong, at mga bahagi ng balbula ay tugma sa napiling pluwido.

6. Suriin ang mga kinakailangan sa pag-install

Suriin ang laki ng port, uri ng port, istilo ng pagkakabit, mga sukat ng sobre, oryentasyon, electrical connector, at espasyo sa pagkakabit. Dapat beripikahin ang mga mekanikal na interface sa aprubadong 2D drawing o 3D model.

7. Isaalang-alang ang mga kondisyon sa kapaligiran.

Tukuyin ang temperatura ng pagpapatakbo, temperatura ng paligid, panginginig ng boses, pagkabigla, halumigmig, kontaminasyon, pagkakalantad sa kalawang, at mga kinakailangan sa proteksyon.

8. Tukuyin ang mga inaasahan para sa pagiging maaasahan

Tukuyin ang tagal ng serbisyo, duty cycle, mga kinakailangan sa pagsubok, mga limitasyon sa pagtagas, katatagan ng presyon, at pamantayan sa inspeksyon para sa mga aplikasyon ng OEM.

9. Suriin ang mga kinakailangan sa kaligtasan

Ang relief valve ay isang mahalagang bahagi ng kaligtasan ng hydraulic system. Dapat suriin ang buong circuit para sa paggana nito bilang ligtas sa anumang pagkabigo, mga kondisyong pang-emerhensya, pinakamataas na presyon, at mga kinakailangan sa kaligtasan ng makina.

10. Aprubahan ang mga sample bago ang malawakang produksyon.

Para sa isang proyektong ginawa ayon sa WL46302, dapat kumpirmahin ng mga pagsubok sa prototype ang pagkontrol sa presyon, pagganap ng daloy, tugon, tagas, pag-uugali ng temperatura, pagkakatugma sa kuryente, at mekanikal na instalasyon bago ang malawakang produksyon.

Paano Iwasan ang mga Karaniwang Patibong sa Disenyo sa Pagdidisenyo ng isang Hydraulic Pilot-Operated Relief Valve

Error 1: Tanging ang kinakailangan sa presyon ang ibinigay.

Hindi gagana ang presyon lamang. Isama ang presyon, daloy, signal ng kontrol, temperatura, hydraulic fluid, at mga kondisyon ng aplikasyon.

Pagkakamali 2: Hindi pagtukoy sa control signal

Dapat magkasya ang proporsyonal na balbula sa controller nito. Dapat malinaw na matukoy ang mga kinakailangan sa utos ng boltahe/kuryente at mga katangian ng kontrol.

Pagkakamali 3: Paggamit ng Hindi Naaprubahang Guhit

Ang mga maliliit na pagbabago sa lokasyon ng port, mga sukat ng pagkakabit, posisyon ng konektor, o laki ng sobre ay maaaring humantong sa malalaking problema sa pag-install.

Pagkakamali 4: Hindi pagtukoy sa hydraulic fluid

Dapat kumpirmahin ang pagiging tugma ng materyal ng selyo bago ang produksyon.

Pagkakamali 5: Hindi pagtukoy sa mga dynamic na kinakailangan

Kung kinakailangan ang mabilis na pagbabago ng presyon, dapat tukuyin ang mga dynamic na kinakailangan sa yugto ng disenyo.

Pagkakamali #6: Pagsubok sa temperatura ng silid lamang

Nakakaimpluwensya ang temperatura sa lagkit ng hydraulic oil at sa pagganap ng balbula. Dapat ipakita ng pagsubok ang totoong kondisyon ng pagpapatakbo.

Pagkakamali 7: Sabay-sabay na pagbabago ng maraming parameter

Kung maaari, baguhin ang isang pangunahing baryabol habang sinusuri ang prototype. Mas pinapadali nito ang pag-troubleshoot.

Pagkakamali 8: Hindi pagtukoy sa pamantayan ng pagtanggap

Bago umorder ng mga sample, magkasundo muna sa katumpakan ng presyon, daloy, tagas, tugon, elektrikal na pag-uugali, mga sukat, tibay, at mga pamamaraan ng inspeksyon.

Pagkakamali #9: Sa pag-aakalang ang sample ay handa nang gamitin sa produksyon bilang default

Kailangang subukan ang prototype laban sa pangwakas na aplikasyon. Hindi dapat simulan ang malawakang produksyon hangga't hindi nakukumpleto ang pag-apruba ng inhinyeriya.
