Berechnung von Luftspulen: Wheeler-Formel & Leitfaden

Kapitel 1: Einführung des Luftspulen-Induktors Berechnung

Die präzise Berechnung von Luftspulen ist entscheidend für die Entwicklung von Hochfrequenzschaltungen, NFC-Antennen, drahtlosen Kommunikationssystemen, Leistungselektronik und hochpräzisen Sensoren. Luftspulen unterscheiden sich von Ferritspulen durch ihre hohe Linearität, das Fehlen magnetischer Sättigung und geringe Hochfrequenzverluste.

Die Berechnung von Luftspulen erfolgt ohne magnetische Kernverstärkung. Ihre Induktivität hängt ausschließlich von der Geometrie ihrer Spulenkonstruktion ab. Die Induktivitätsberechnung muss frühzeitig erfolgen, durch Anfertigung und Messung eines Prototyps überprüft und die empirischen Werte korrigiert werden.

Die Wheeler-Formel zur Auslegung von Luftspulen basiert auf zahlreichen experimentellen Messungen. Bis heute gilt sie als De-facto-Standard für die Berechnung von ein- und mehrlagigen Luftspulen.

In diesem Artikel erfahren Sie mehr über:

• Berechnung von Luftspulen und Wheeler-Formeln für ein- und mehrlagige Induktoren
• Methoden zur technischen Korrektur von Induktivitätsberechnungen ·
• Praktische Beispiele für die Auslegung von Luftspulen (Berechnung)
• Typische Fehler bei der Berechnung von Luftspulen
• Häufig gestellte Fragen zur Berechnung von Luftspulen

Kapitel 2: Berechnung von Luftspulen und ihre grundlegenden Konzepte

Die Induktivität ist definiert als das Verhältnis von magnetischem Fluss zu Stromstärke im Stromkreis.

L = Ψ/IL = I/Ψ wobei: • L – Induktivität (H)

• Ψ = Magnetischer Flussverkettung

I – Stromstärke (A) Die Induktivität wird in allen praktischen Anwendungen wie folgt verwendet:

•μH (Mikro-Henry) ·nH (Nano-Henry)

Da die Berechnung eines Luftspuleninduktors kein magnetisches Material enthält, nähert sich seine relative Permeabilität dem folgenden Wert an:

\mu_r \approx 1 μr​≈1

Diese Konstruktion bietet eine ausgezeichnete Linearität für die Luftspule und vermeidet Probleme wie Kernsättigung, Hystereseverluste und Permeabilitätsdrift.

Allerdings tritt an beiden Enden der Spule ein Teil des magnetischen Flusses aus. Die theoretische Berechnung der Induktivität wird dadurch sehr komplex. Aus diesem Grund schlug Harold Wheeler vor, empirische Formeln zur Lösung dieses Problems zu verwenden. Diese Formeln bilden die Grundlage moderner Berechnungsmethoden für Luftspulen.

Kapitel 3: Luftspule Berechnung für eine einlagige Spule (Standard-Wheeler-Formel)

Für die meisten zylindrischen einlagigen Spulen:

L(μH) = D²N²/(45.72D+101.6l) wobei:

L(μH) = Induktivität (in Mikrohenry)

D – durchschnittlicher Spulendurchmesser, mm

N – Anzahl der Umdrehungen

l – Wicklungslänge, mm

Anwendungsgebiete

Die obige Formel liefert eine hohe Genauigkeit, wenn:

• l/D > 0, 4;
• Die Spule ist zylindrisch;
• enge Wicklungen.

Der typische Berechnungsfehler der Wheeler-Formel beträgt weniger als 1%.

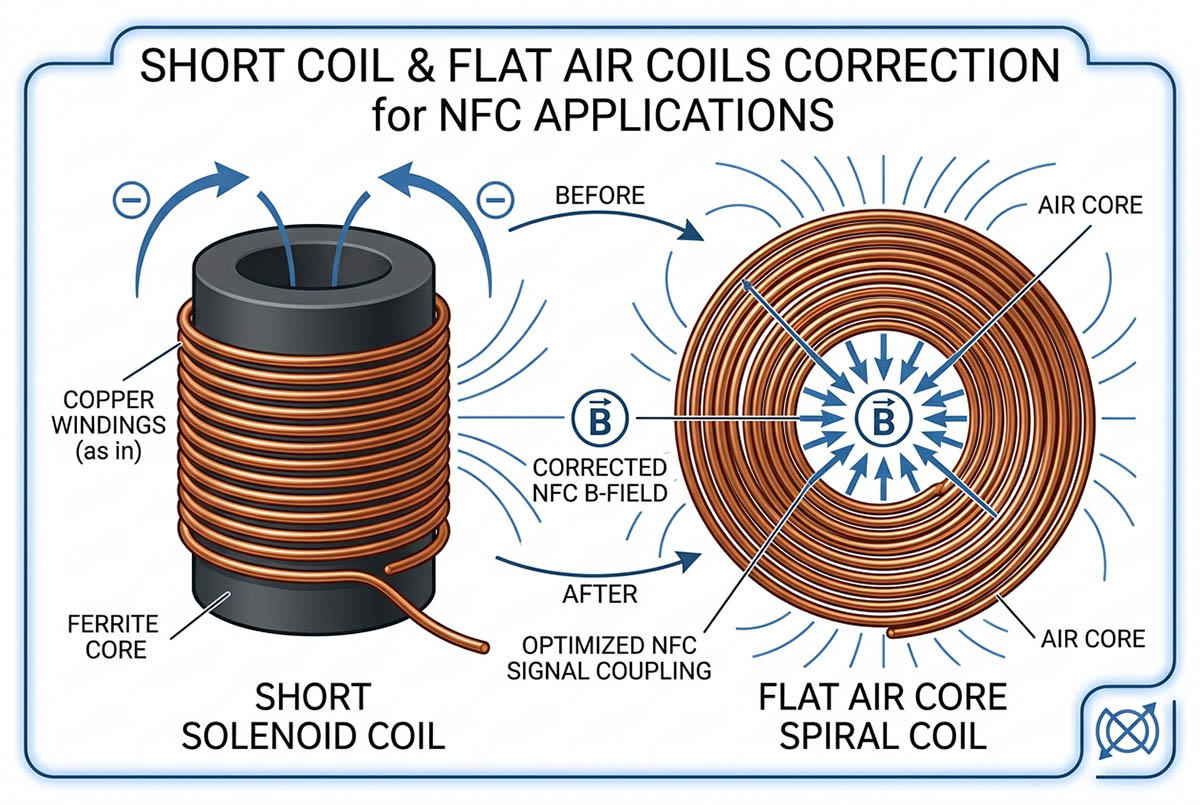

Kapitel 4: Korrektur kurzer Spulen und flacher Luftspulen für NFC-Anwendungen

Die meisten NFC- und RFID-Antennen weisen im Vergleich zum Spulendurchmesser eine sehr kurze Wicklungslänge auf.

Wann: Wo:

l/D < 0.4: Die Wheeler-Formel neigt dazu, die Induktivität zu überschätzen.

Korrekturformel:

L = (D²N²/(45.72D+101.6l)) × Ks, wobei:

D = mittlerer Spulendurchmesser, l = Spulenlänge

Kurzspulenkorrekturfaktor für ks

l/D 0.1 0.2 0.3 0.4 ks 0.72 0.85 0.92 0.99

Sehr nützlich für die Antennenentwicklung:

• NFC-Antennen
• RFID-Lesespulen
• Spulen für kabelloses Laden
• Sensorspulen

Kapitel 5: Berechnung von Luftspulen Mehrlagige Luftspule

Eine wesentlich genauere Formel für mehrlagige Luftspulen.

L(μH) = 0.394×(D_avg²×N²)/(D_avg+2.79l+3.55t), wobei: D_avg = mittlerer Spulendurchmesser, N = Windungszahl

l = Länge der Spule

t = radiale Wicklungsdicke

Davg-Standort:

Davg = (Abendessen + Tochter)/2

Geeignet für:

• HF-Drossel
• Induktor für hohe Ströme
• Rogowski-Spulen
• Leistungswandler-Drosseln
• industrielle Sensorspulen

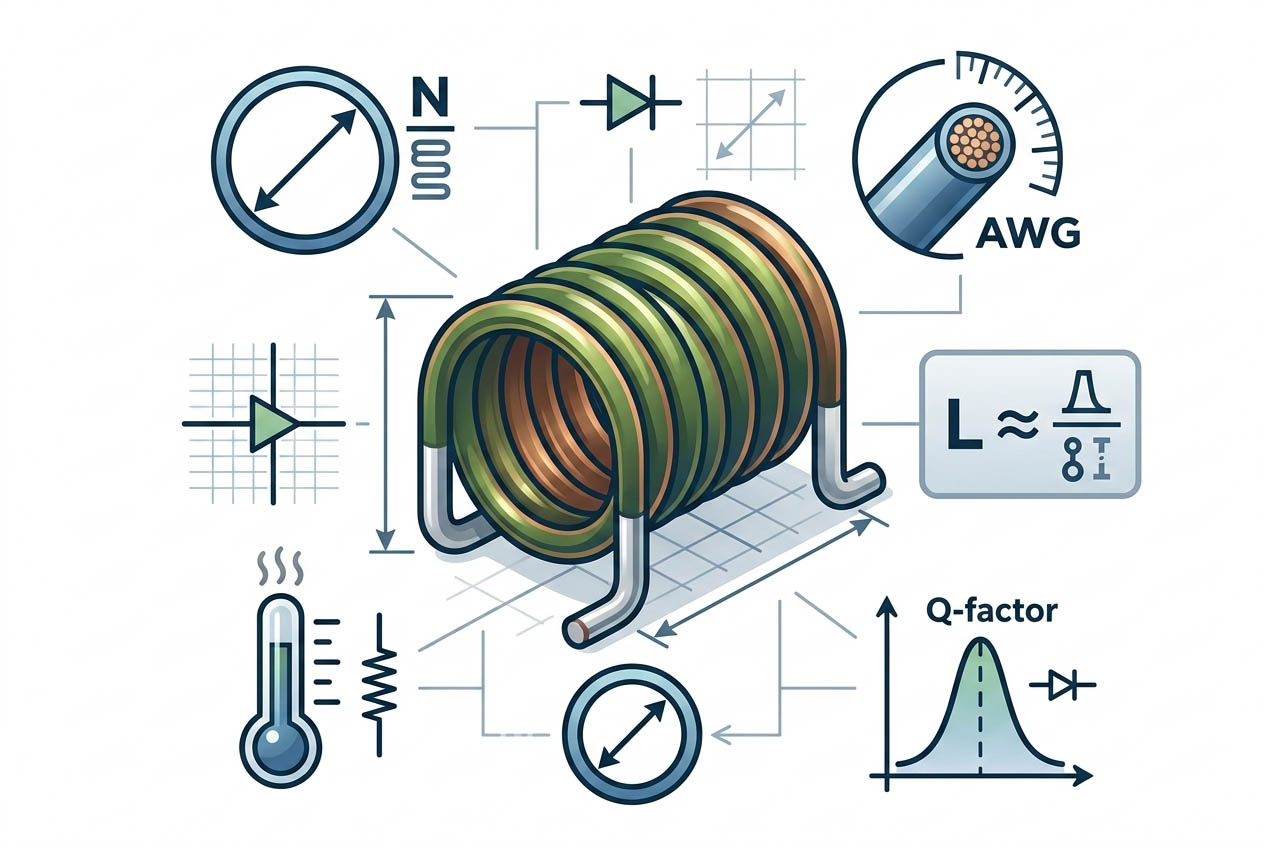

Kapitel 6: Technische Überlegungen zur Berechnung von Luftspulen

Selbst wenn die Wheeler-Formeln korrekt angewendet werden, gibt es zahlreiche praktische Aspekte, die den endgültigen Induktivitätswert beeinflussen.

6.1 Spulendrahtdurchmesser und Windungszahl

Alle Formeln basieren auf der Annahme eng gewickelter Windungen.

In der Praxis: · Die Lackisolierung des Drahtes vergrößert den Windungsabstand

• Beim manuellen Spulenwickeln entstehen Hohlräume.
• Die Spule wird länger als berechnet.

Typische Induktivitätsreduzierung: 3%-8%.

Empfehlung: Zusätzliche Fahrten einplanen.

• 2-5 % für HF-Spulen
• 5-8 % für NFC-Spulen

6.2 Isolierung zwischen den Windungen

Bei der Konstruktion von Mehrschichtspulen:

• Der Drahtdurchmesser muss berücksichtigt werden.
• Isolierpapier muss enthalten sein.
• Andere Abstandshalter müssen berücksichtigt werden. Die Vernachlässigung des Isolationsdurchmessers führt häufig zu Fehlern von 3 % bis 10 %.

6.3 Plastische Umformung

Materialien wie PVC, PA oder ABS beeinflussen die Durchlässigkeit nicht wie Luft, aber sie nehmen einen Teil des Raums im magnetischen Fluss ein.

Der typische Korrekturfaktor liegt zwischen 0.95 und 0.98. Empfohlene Wandstärke: ≤ 10 % des Spulendurchmessers.

6.4 Hochfrequenz-Hauteffekt

Oberhalb von 10 MHz:

• Der Strom fließt entlang der Oberfläche des Leiters
• verringert die Querschnittsfläche des Leiters
• Die gemessene Induktivität ändert sich geringfügig

Standardkorrektur: -3 % bis -1 %

Für höhere Frequenzen über 50 MHz wird eine elektromagnetische Simulation empfohlen.

Kapitel 7: Wie man häufige Fehler vermeidet Luftspule Berechnungsdesign

Vier inhärente Fehlerquellen

Fehler Nr. 1: Verwendung der falschen Formel zur Berechnung von Luftspulen

Anwendung einer Standard-Wheeler-Formel auf flache NFC-Spulen.

Überschätzung der Induktivität um bis zu 20-30%.

Lösung: Anwendung des Korrekturfaktors kₛ

Fehler Nr. 2: Übersehen des Kurvenabstands

Die Induktivität des Prototyps ist geringer als erwartet. Lösung: Berücksichtigung der Isolationsdicke

Fehler Nr. 3: Ignorieren der Zwischenschichtdicke bei der Berechnung des Luftspulenkerns

Die Berechnungen für die Mehrlagenspule scheinen korrekt zu sein, aber die Induktivität ist zu gering. Lösung: Erhöhung der Isolationsdicke in allen Lagen.

Fehler Nr. 4: Falsche Messanordnung

Für korrekte Messungen: · nahe der Betriebsfrequenz

• von jeglichen metallischen Gegenständen fernhalten
• ohne die Spulenhände zu berühren
• kalibrierte LCR-Messgeräte

Beispiele für die Berechnung von Luftspulen

Beispiel 1: Auslegung einer HF-Spule

Gestaltungsspezifikation

Durchmesser: 10mm,

Länge: 8mm

Mit der Wheeler-Formel:

Gewünschte Induktivität: 120 nH

Results:

• Benötigte Züge: ≈ 9.8
• Endgültige Ausführung: 10 Umdrehungen

Tatsächlicher Wert:

• 123 nH (Fehler: 2.5 %)

Beispiel 2: Entwurf einer NFC-Antennenspule

Durchmesser: 40 mm, Länge: 4 mm. Zielinduktivität: 2.2 μH

Da l/D = 0.1, gilt Folgendes: Ks = 0.72 Berechnete Umdrehungen:

2. Produktionsanpassung:

3. Resultierende Induktivität:

2.18 μH innerhalb des NFC-Toleranzbereichs.

Beispiel 3: Berechnungsparameter für mehrlagige Leistungsspulen

Davg = 30 mm, l = 15 mm

t = 6mm

N = 120 Umdrehungen

Resultierende Induktivität:

• berechnet: 18.7 μH
• Gemessener Wert: 18.1 µH

Abweichung: 1.3 % Ideal für den Einsatz in der Produktion.

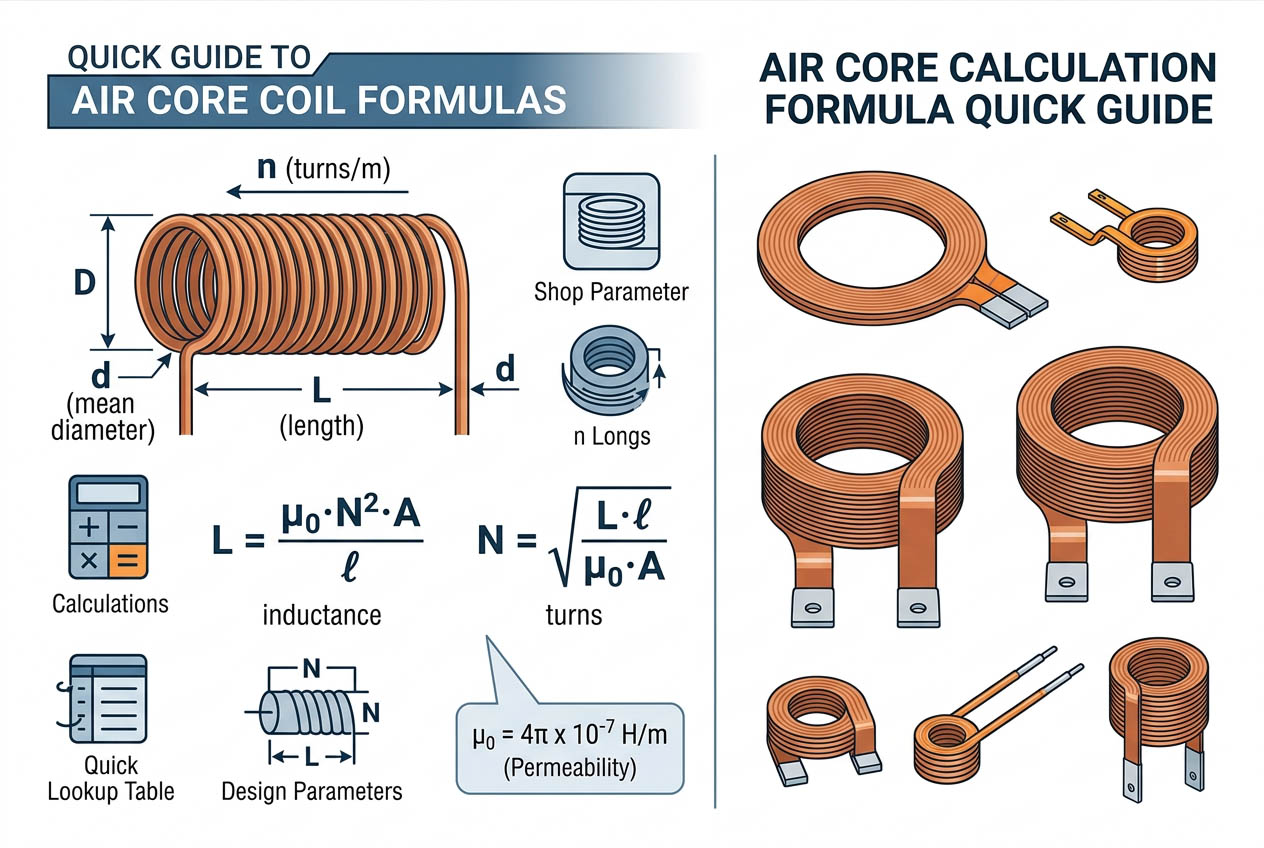

Kapitel 8: Kurzanleitung zur Berechnung der Luftkernformel

Kurzübersicht der Formeln für Luftspulen

Einlagige Spule mit axialer Wicklung

Wenn l, die Wicklungslänge, größer als 0.4D ist (D ist der mittlere Spulendurchmesser in Millimetern):

L(µH) = (D² x N²) / (45.72 x D + 101.6 xl)

wobei D – durchschnittlicher Spulendurchmesser (mm)

N – Gesamtzahl der Umdrehungen

l – Wickellänge (mm)

Berechnungsfehler: weniger als 1 %, wenn l > 0.4D

Kurzspulenkorrektur

Bei flachen Spulen, wie z. B. NFC-Antennen, muss ein zusätzlicher Koeffizient Ks angewendet werden, um den Formelfehler auszugleichen:

L = (D² x N²) / (45.72 x D + 101.6 xl) x Ks

l/D: 0.1 0.2 0.3 0.4

Ks: 0.72 0.85 0.92 0.99

Wichtiger Hinweis: Bei Flachspulen muss das Längen-Durchmesser-Verhältnis (l/D) vor der Berechnung berücksichtigt werden. Wird der Koeffizient weggelassen, entsteht ein Fehler von über 20 %.

Mehrlagige Spule mit axialer Wicklung

Ein zusätzlicher Parameter bei mehrlagigen Wicklungen (Hochleistungsdrossel, Leistungsinduktivität usw.) ist die radiale Dicke t:

L(µH) = (0.394 x D_avg² x N²) / (D_avg + 2.79 xl + 3.55 xt)

wobei D_avg der durchschnittliche Spulendurchmesser (mm) ist

t – Dicke der radialen Wicklung (mm)

l – Wickellänge (mm)

Zu verwenden: nur wenn t + 0.5l < D_avg

Häufiger Fehler: Die radiale Dicke sollte eine zusätzliche Isolierung zwischen den Schichten berücksichtigen.

Kapitel 9: Ingenieurtipps zur Verbesserung der Berechnung von Luftspulen

9.1 Kernanwendungsszenarien im Ingenieurwesen (Schnellabgleich)

9.2 Kurvenspalten einbeziehen

Die Formeln berücksichtigen die tatsächlichen Wicklungsabstände nicht. Aufgrund der Drahtisolierung und der manuellen Wicklung liegt der gemessene Induktivitätswert stets 3–8 % unter dem berechneten Wert.

Tipp: Berücksichtigen Sie bei der Konstruktion eine Sicherheitsmarge von 2–5 % zusätzlich zur Windungszahl. Bei flachen NFC-Spulen sollten Sie 5–8 % hinzufügen.

9.3 Korrektur des ersten Artikels anwenden

Messen Sie die Induktivität des Prototyps und berechnen Sie Folgendes:

K = L_gemessen / L_berechnet

Verwenden Sie diese Korrektur dann für alle nachfolgenden Spulen der gleichen Bauart.

9.4 Hochfrequenzkompensation (>10 MHz)

Aufgrund des Skin-Effekts nimmt die Induktivität einer Spule bei hohen Frequenzen (über 10 MHz) ab, da sich der Stromflussquerschnitt verringert.

Anpassung: Reduzieren Sie die berechnete Induktivität um 1-3%.

9.5 Wenden Sie niemals die ideale Magnetventilformel an!

Diese theoretische Formel, L = (µ₀ x π x D² x N²) / (4 xl), berücksichtigt keine Streuflüsse und kann daher nicht für reale technische Berechnungen verwendet werden – die Fehler können bis zu 20 % betragen.

Vergleichstabelle der Wheeler-Formeln

9.6 Schnellauswahlhilfe für die Berechnung von Luftspulen

9.6 Checkliste vor der Prototypentwicklung

✅ Genaue Messungen: D, l und t

✅ Berechnungen nach dem l/D-Verhältnis

✅ Zusätzliche Umsätze Marge 2%-8%

✅ Bei mehrlagigen Spulen muss die Isolationsdicke berücksichtigt werden.

✅ Planen Sie, den ersten Artikel zu messen und K zu bestimmen.

Die korrekte Anwendung der Wheeler-Formeln erspart Ihnen blindes Prototyping, verkürzt die Markteinführungszeit und erhöht die Produktionskonsistenz.

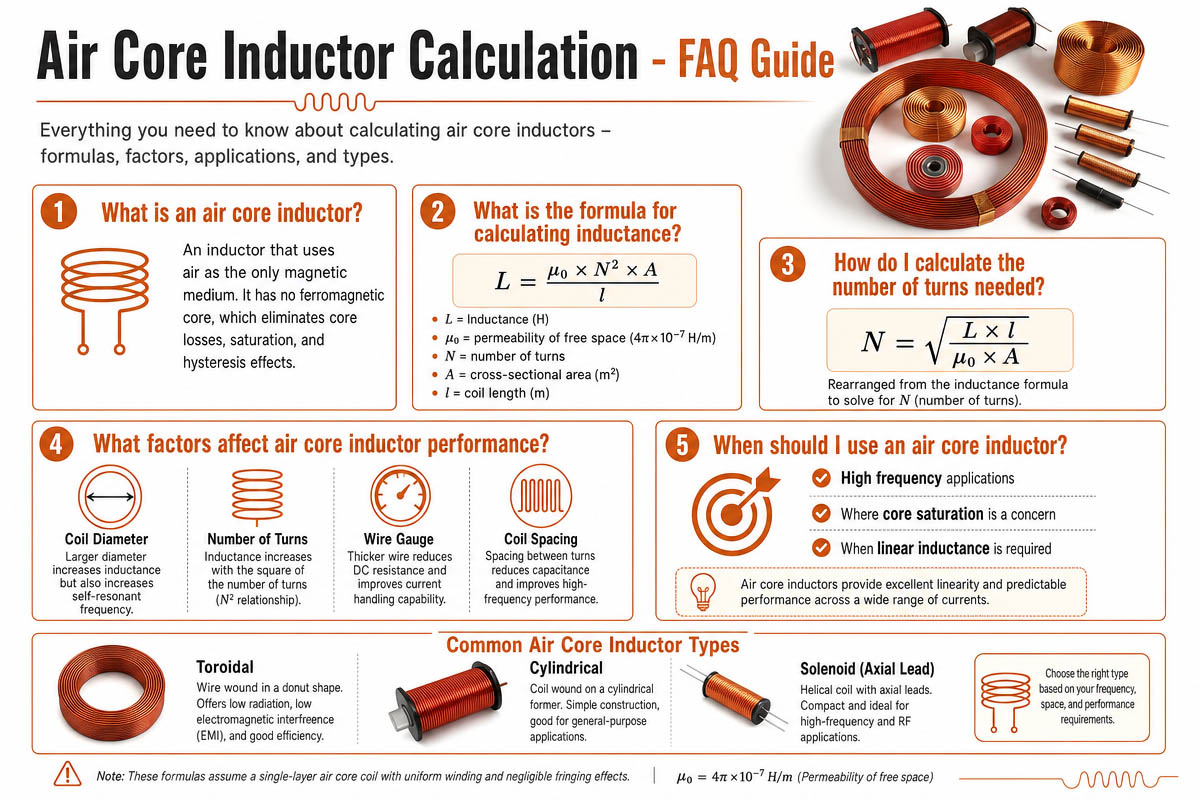

Kapitel 10: Häufig gestellte Fragen zur Berechnung von Luftspulen

10.1 Warum ist meine gemessene Induktivität immer niedriger als die mit der Wheeler-Formel berechnete?

Antwort: Dieses Szenario tritt sehr häufig auf und ist auf viele Fehler bei der Spulenberechnung zurückzuführen. Die Wheeler-Formel geht von einer perfekten Wicklung ohne Lücken zwischen den Windungen aus. In der Praxis entstehen aufgrund der Drahtisolierung und der manuellen bzw. maschinellen Wicklung jedoch zwangsläufig Lücken. Dadurch erhöht sich die effektive Wicklungslänge, und die Induktivität sinkt um 3–8 %. Lösung: Planen Sie bei der Konstruktion 2–5 % zusätzliche Windungen ein und ermitteln Sie nach der Messung des ersten Exemplars einen Korrekturfaktor K = L_gemessen ÷ L_berechnet für alle weiteren Spulen.

10.2 Kann ich die übliche Wheeler-Formel zur Berechnung von Luftspulen für die NFC-Antennenspule verwenden, die mit 13.56 MHz arbeitet? – NFC-Hardware-Ingenieur

Antwort: Nein. Höchstwahrscheinlich nicht. Und das ist der häufigste Fehler im NFC-Design. NFC-Antennenspulen haben kleine Durchmesser und sind typischerweise flache Spulen mit einem Längen-Durchmesser-Verhältnis (l/D) zwischen 0.1 und 0.3. Ist die Spule kurz (l/D < 0.4), muss der Korrekturfaktor Ks für kurze Spulen verwendet werden. Zum Beispiel beträgt Ks für l/D = 0.1 = 0.72, was bedeutet, dass eine Standardformel die Induktivität um etwa 40 % überschätzen würde. (!) Berechnen Sie l/D und wählen Sie die passende Formel.

10.3 Was ist der Unterschied zwischen D und Davg? Manchmal sehe ich diesen Begriff bei der Berechnung von Luftspulen.

Antwort: Gute Frage, denn eine Verwechslung würde das Ergebnis völlig verfälschen. D (bei einlagigen Spulen) ist der mittlere Wicklungsdurchmesser, gemessen von der Mitte des Kupferleiters. Bei mehrlagigen Spulen gilt: D_avg = (Innendurchmesser + Außendurchmesser)/2. Die Verwendung des letztgenannten Parameters in einer Formel für einlagige Spulen würde aufgrund des radialen Aufbaueffekts zu falschen Ergebnissen führen.

10.4 Wie sind zusätzliche Isolierpapierschichten in mehrlagigen Spulen zu berücksichtigen?

Antwort: In der Wheeler-Formel für Mehrlagenwicklungen wird die radiale Dicke t berücksichtigt. Ingenieure schätzen die radiale Dicke oft anhand des Außendurchmessers des Kupferdrahts und unterschätzen sie dabei, was zu falschen Ergebnissen und einer überschätzten Induktivität führt. Korrekt berechnet sich die Formel: t_tatsächlich = (Anzahl der Lagen × Drahtdurchmesser) + ((Anzahl der Lagen - 1) × Isolationsdicke). Bereits diese zusätzlichen 0.1 bis 0.5 mm beeinflussen die Induktivität erheblich.

10.5 Beeinflusst das Material des Spulenkörpers die Induktivität?

Antwort: Ja, denn selbst bei PVC, PA oder ABS-Kunststoff wird μᵣ als 1 angenommen; dennoch verdrängt dieses Material die Luft. Aufgrund der hohen Luftdurchlässigkeit wird Luft vom Magnetfeld bevorzugt. Der dickwandige Spulenkörper verengt den Magnetkreis und reduziert die Induktivität um 2 % bis 5 %. Korrekturfaktor: 0.95–0.98. Abhilfe: Die Wandstärke des Spulenkörpers sollte unter 10 % des Spulendurchmessers liegen. Messen Sie ein Muster und wenden Sie diesen Korrekturfaktor rückwirkend an.

10.6 Meine HF-Spule mit 100 MHz passt überhaupt nicht zur Berechnung. Woran liegt das?

Antwort: Skin-Effekt, parasitäre Kapazität und die Hochfrequenzstromverteilung beeinflussen Spulen bei Frequenzen > 10 MHz. Die Wheeler-Formel gilt für die Niederfrequenzstromverteilung. Für HF-Anwendungen empfiehlt sich eine Anpassung um 1–3 % nach unten. Für Designs > 50 MHz wird eine elektromagnetische Simulation (z. B. HFSS, Sonnet) empfohlen. Beachten Sie die Bedeutung der LCR-Meter-Frequenz für die Messungen.

10.7 Gibt es eine Möglichkeit, die Berechnung bei jeder Fertigungscharge zu überspringen?

Antwort: Auf jeden Fall ja, versuchen Sie es mit der Methode der Korrektur des ersten Artikels.

-Zunächst berechnen Sie die theoretische Induktivität nach der entsprechenden Wheeler-Formel.

-Eine Probe wickeln und ihre tatsächliche Induktivität messen.

-Berechnen Sie den Korrekturfaktor K = L_gemessen ÷ L_berechnet

Um die erforderliche Induktivität für die verbleibenden Spulen zu erreichen, multiplizieren Sie die gewünschte Windungszahl mit 1/K oder verwenden Sie L_berechnet×K als endgültiges Induktivitätsziel.

Ein einziges Beispiel spart unzählige Neuberechnungen und Rückspulvorgänge.

10.8 Kann die Wheeler-Formel auch für quadratische und rechteckige Luftspulen angewendet werden?

Antwort: Nein, da dies experimentell nur für zylindrische (runde) Spulen ermittelt wurde. Für andere Geometrien müssen alternative Methoden zur Berechnung der Induktivität angewendet werden. Üblicherweise wird die quadratische/rechteckige Form durch einen Kreis angenähert, indem D_eq = 2 * √(A/π) geschätzt und in die Berechnungen einbezogen wird. Dies führt jedoch zu Fehlern von 5–10 %. Für eine höhere Genauigkeit sollten elektromagnetische Simulationsprogramme (FEM) oder Formeln speziell für planare Spulen (z. B. die Greenhouse-Methode) verwendet werden.

Kapitel 11: Berechnung von Luftspulen – Zusammenfassung

Die Berechnung von Luftspulen ist eine unverzichtbare Technik beim Entwurf von Hochfrequenzschaltungen, NFC-Antennen, Sensoren und Leistungselektronik. Obwohl es fortschrittliche Simulationsprogramme gibt, ist die Wheeler-Formel nach wie vor der schnellste und einfachste Weg, eine genaue Abschätzung zu erhalten.

Die Kombination der optimalen Formel mit geeigneten Korrekturfaktoren und praktischen Überlegungen spart Ihnen viel Zeit und Aufwand. Der Bau von Prototypen und die Messung ihrer Eigenschaften sind unerlässlich, da die Induktivität stark von Fertigungstoleranzen abhängt.

Das optimale Vorgehen ist wie folgt:

1. Berechnung mit der Wheeler-Formel
2. Bauen Sie einen Prototypen und korrigieren Sie ihn durch Messungen.
