Effizientes, sicheres und präzises Materialhandling ist für den Erfolg jedes modernen Industrieunternehmens von entscheidender Bedeutung. Der Halte-Elektromagnet ist unverzichtbar für den schnellen und sicheren Transport schwerer Eisenwerkstoffe in Stahlwerken, Werften, Recyclingbetrieben, Fabriken und sogar automatisierten Produktionslinien.
Der Einsatz von Elektromagneten zum Heben anstelle anderer Techniken ermöglicht ein sofortiges Ein- und Ausschalten der Magnetkraft, was die vollständige Kontrolle über Stahlplatten, Träger, Knüppel, Schrottmetalle und alle anderen ferromagnetischen Materialien, die Sie handhaben möchten, bedeutet.
Dieser Einkaufsratgeber bietet Ihnen alle wichtigen Informationen zu Halte-Elektromagneten. Wir erläutern das Grundprinzip, die wichtigsten Merkmale, Anwendungsbereiche und Auswahlkriterien und beantworten häufig gestellte Fragen.
Kapitel 1. Was ist ein/e Halte-Elektromagnet?
Ein Elektromagnet zum Anheben und Transportieren von Eisenwerkstoffen. Wenn ein elektrischer Strom durch die Kupferwicklung im Inneren des Elektromagneten fließt, entsteht ein starkes Magnetfeld, das ausreicht, um Eisen und Stahl anzuziehen.
Permanentmagnete erzeugen zwar ein konstantes Magnetfeld, Elektromagnete hingegen ermöglichen eine präzise Steuerung – die Magnetkraft entsteht erst, wenn der Magnet eingeschaltet wird. Da Elektromagnete hohe Genauigkeit, Effizienz und Bedienersicherheit gewährleisten, werden sie in Branchen eingesetzt, in denen alle drei Aspekte von zentraler Bedeutung sind.
Hauptanwendungen
Handhabung von Stahlplatten und -blechen
Umgang mit Stahlträgern und -blöcken
Transport von Altmetallen
Positionierung von Werkstücken in Fertigungsvorgängen
Automatisierung der Materialhandhabung in der Robotik
Halten von Teilen bei Bearbeitungs- und Schweißprozessen
Kapitel 2. Wichtige Eigenschaften von Halte-Elektromagneten
Optimierter Magnetkreis
Mit der Entwicklung magnetischer Schaltkreise bieten Elektromagnete heute eine breite Palette an Eigenschaften – hohe Hubkraft, geringes Gewicht, niedriger Energieverbrauch, hohe magnetische Effizienz und eine lange Lebensdauer.
Hochwertige Wicklung
Die innere Wicklung besteht üblicherweise aus hochleitfähigen Aluminium- oder Kupferdrähten und einer Hochtemperaturisolierung und ist durch einen mechanischen Schutz verstärkt.
Hochwertiges Isoliersystem
Das High-End-Isoliersystem besteht aus mehreren Komponenten, darunter Vakuumtrocknung, Vakuumverkapselung, hohe Durchschlagsfestigkeit, hohe Vibrationsfestigkeit und hitzebeständige Isolierung der Klasse C.
Hitzebeständigkeit
Spezielle Hebe-Elektromagnete sind in der Lage, Materialien mit Temperaturen bis zu 600 Grad zu handhaben. Sie können heiße Gussteile, Knüppel und Metallschrott sicher handhaben.
Zuverlässiges Design: Das Produkt zeichnet sich durch ein robustes Design, einfache Wartung , Stabilität, Langlebigkeit und hohe Sicherheitsstandards aus.
Intelligente Steuerungsoptionen
Intelligente Steuerungssysteme können drahtlose Fernsteuerung, SPS-Steuerungssysteme, Laststeuerungsoptionen und Batterie-Backup-Systeme umfassen.

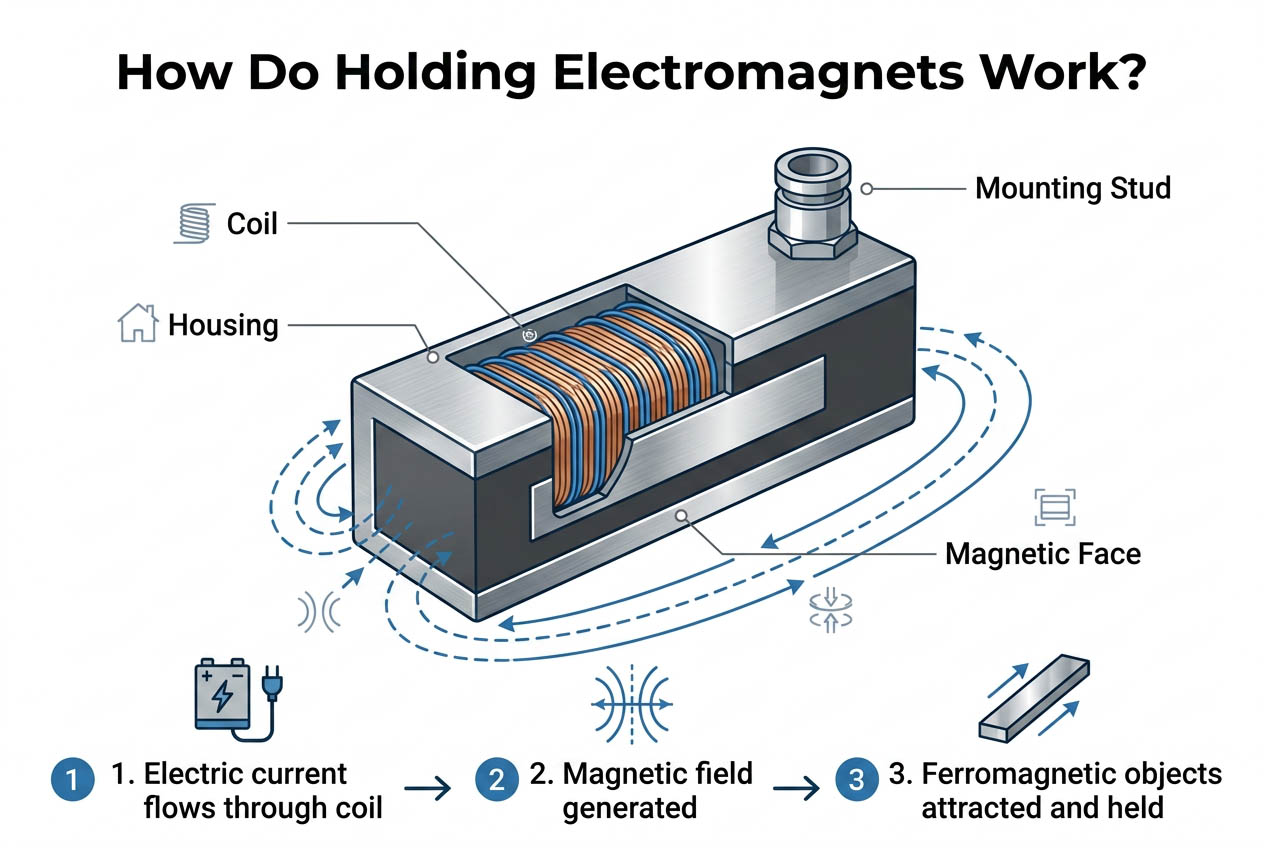

Kapitel 3: Wie funktionieren Halte-Elektromagnete?
Das Funktionsprinzip ist grundlegend.
Schritt 1. Aktivierung der Stromversorgung – Der Elektromagnet wird mit Gleichstrom versorgt, wodurch ein elektrischer Strom durch die Spule fließt.
Schritt 2. Erzeugung des Magnetfelds – Sobald die Spule mit Energie versorgt wird, entsteht ein Magnetfeld um sie herum.
Schritt 3. Anziehung der Materialien – Infolgedessen zieht das Magnetfeld ferromagnetische Materialien wie Stahlplatten, -träger, -gussteile und -schrott an.
Schritt 4. Fixierung – Aufgrund der magnetischen Kraft bleibt das Material während des Transports oder der Handhabung an derselben Position.
Schritt 5. Freigabe – Durch das Trennen des Elektromagneten von der Stromversorgung wird die Erzeugung eines Magnetfelds beendet.
Das macht Materialtransport schnell, sicher und effizient.
Kapitel 4: Geschichte der Elektromagneten und ihrer Erfinder
Jahrhundertelange Entdeckungen und Innovationen haben uns die Elektromagnete beschert, die wir heute zur Automatisierung von Hebevorgängen und zur Produktherstellung einsetzen. Zahlreiche Pioniere haben mit ihren Entdeckungen maßgeblich zur Entwicklung der heute verwendeten Hebe-Elektromagnete beigetragen.
Hans Christian Ørsted (1777-1851)
Der dänische Wissenschaftler Hans Christian Oersted entdeckte im Jahr 1820, dass ein nahegelegener elektrischer Strom die Nadel eines Kompasses ablenken würde. Diese Entdeckung legte den Grundstein für den Elektromagnetismus und bewies einen direkten Zusammenhang zwischen Elektrizität und Magnetismus.
Wichtigste Errungenschaften: Entdeckung des Zusammenhangs zwischen Elektrizität und Magnetismus; Entdeckung, dass elektrischer Strom ein Magnetfeld erzeugt.
William Sturgeon (1783–1850)
Aufbauend auf Ørsteds Erkenntnissen erfand Sturgeon 1824 den ersten praktischen Elektromagneten. Er entwickelte einen hufeisenförmigen Kern, der von Spulen aus isoliertem Kupferdraht umgeben war.
Zu den wichtigsten Erfindungen zählen der erste praktische Elektromagnet, die Verwendung von Eisenkernen zur Verstärkung von Magnetfeldern und industrielle Anwendungen von Hebemagneten.
Michael Faraday (1791-1867)
Michael Faraday, der Vater des Elektromagnetismus, entdeckte ein Phänomen, das als elektromagnetische Induktion bekannt ist. Er wies nach, dass durch Änderungen in Magnetfeldern ein elektrischer Strom induziert werden kann.
Wichtige Errungenschaften: Entdeckung der elektromagnetischen Induktion; Erfindung des ersten praktischen Elektromotors; Umsetzung des Elektromagnetismus in die Ingenieurpraxis.
James Clerk Maxwell (1831–1879)
Der letzte große Wissenschaftler jener Ära war der schottische Mathematiker James Maxwell. Er fasste jahrelange Entdeckungen in seinen berühmten Maxwell-Gleichungen zusammen, die erklären, wie Magnetfelder elektrische Ladungen erzeugen und beeinflussen.
Wichtige Entdeckungen: Formulierung der Maxwell-Gleichungen; Vereinheitlichung des Elektromagnetismus; neue Erkenntnisse über die Natur der Magnetfelderzeugung und -steuerung.
Von der Entdeckung bis zur weitverbreiteten industriellen Nutzung
Dank der Arbeiten von Ørsted, Sturgeon, Faraday und Maxwell wurde der Elektromagnetismus zum Grundpfeiler der modernen Fertigungsindustrie. Heute werden Halte-Elektromagnete in großem Umfang zum Heben von Stahlblechen und -blöcken, beim Schrottrecycling, im Schiffbau und in vielen weiteren Bereichen eingesetzt.

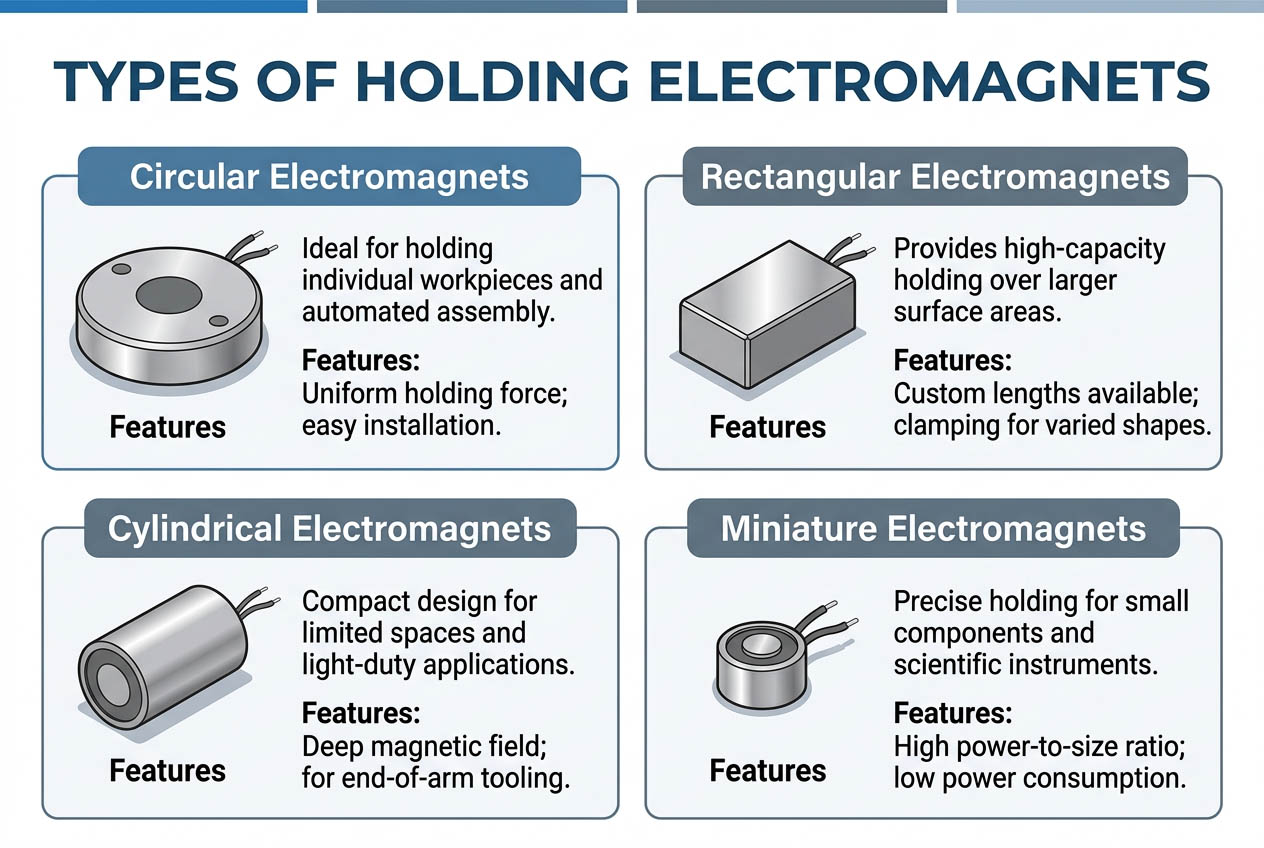

Kapitel 5: Arten von Halte-Elektromagneten
Elektromagnete Rundheben
Häufig verwendet in der Schrottverarbeitung, Stahlverarbeitung und Gießereien. Vorteile: gute magnetische Durchdringung, Eignung für unregelmäßige Lastformen und gute Hebeergebnisse.
Rechteckige Hebe-Elektromagnete
Die ideale Lösung für die Handhabung von Stahlblechen, -trägern und -platten. Typische Anwendungsbereiche sind Schiffbau, Stahlverarbeitung und Lagerhaltung.
Batteriebetriebene Hebe-Elektromagnete
Bieten Mobilität und Unabhängigkeit von der Stromversorgung. Sehr geschätzt im Bauwesen, an abgelegenen Standorten und für mobile Hebevorgänge.
Ausfallsichere Allzeit-Elektromagnete
Die Steuerung eines Elektromagneten wird mit der eines Permanentmagneten kombiniert. Zu den Vorteilen zählen das Fehlen einer Magnetkraft beim Halten der Last, die sichere Materialfixierung bei Stromausfall und der geringere Energieverbrauch.
Kapitel 6: Vorteile der Verwendung von Halte-Elektromagneten
Erhöhte Produktivität – Reduzierter Zeitaufwand für Be- und Entladen.
Erhöhte Sicherheit am Arbeitsplatz – Das manuelle Bewegen schwerer Materialien entfällt, wodurch Verletzungen der Bediener reduziert werden.
Reduzierte Kosten – geringere Lohnkosten, Wartungsaufwand und Verschleiß der Ausrüstung.
Präzises Materialhandling – Die einstellbare Magnetkraft ermöglicht das sichere Handling von Materialien unterschiedlichen Gewichts.
Vielseitig einsetzbar – kann an Brückenkränen, Portalkränen, Hebezeugen, Robotern und Automatisierungssystemen befestigt werden.
Kapitel 7: Auswahl des rechts haltenden Elektromagneten
Bei der Auswahl von Elektromagneten sollten folgende Kriterien berücksichtigt werden:
Materialarten: Stahlbleche, -coils, -träger, -knüppel oder -schrott
Maximales Hubgewicht: die erforderliche Hubkraft.
Industrieller Nutzungszyklus – Üblicherweise TD-60 %
Betriebsbedingungen: Temperatur, Luftfeuchtigkeit, Korrosion, Vibrationen und Stöße.
Stromversorgung – Zur Auswahl stehen unter anderem Batteriestrom, Gleichstromversorgung und andere Optionen.
Befestigungsmethode – externe Befestigungsschraube, Gewindegehäuse, Schlitzgehäuse usw.
Kompatibilität – Kann an einem bestehenden Kran-/Hebezeug-/Automatisierungssystem installiert werden.
Kapitel 8: Erweiterte Funktionen für höhere Effizienz
Zu den fortschrittlichen industriellen Hebesystemen gehören unter anderem:
Teleskop-Hebegeräte
Spezielle Hebehaken
Sicherheitskontaktflächen
Ferngesteuerter Betrieb (drahtlos)
Kollisionsvermeidungssysteme
Automatisches Batterie-Backup-System
Systeme zur Laststeuerung
Optionen für die automatische Positionierung
Integrierte Drehmechanismen
All das verbessert Sicherheit, Effizienz und Leistung.

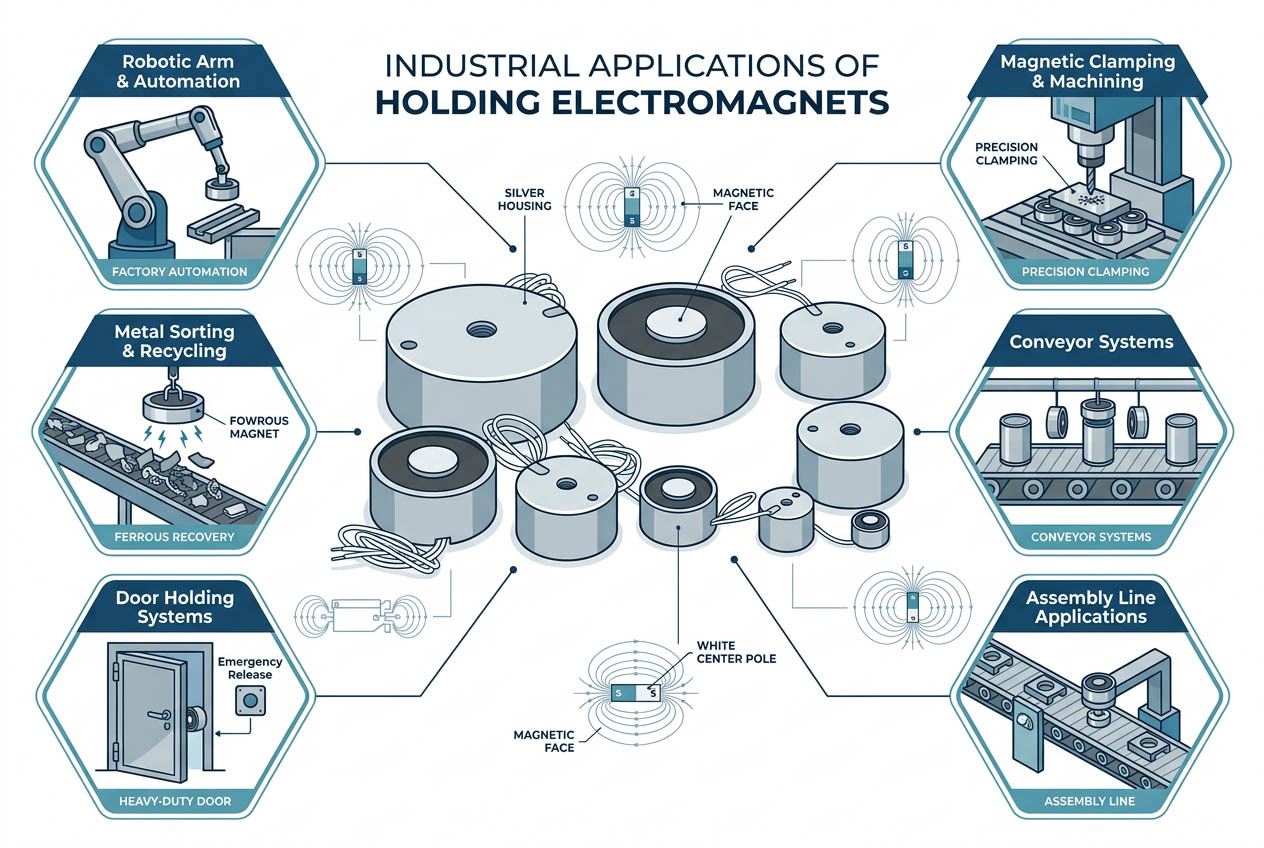

Kapitel 9: Industrielle Anwendungen von Halte-Elektromagneten
Stahlindustrie – Handhabung von Stahlblechen, Transport von Knüppeln, Coilbewegung
Schrottrecyclingindustrie – Sortierung, Verladung und Verarbeitung von Schrott
Schiffbauindustrie – Plattenmontage, Stahlträgerhandhabung
Fertigungsindustrie – automatisierte Fertigungslinien, Materialflusslösungen
Robotik – automatisiertes Greifen, automatisierte Pick-and-Place-Lösungen
Werkzeugmaschinen – Werkstückspannung, Bearbeitungsunterstützung, Schweißvorrichtungen
10 Tipps, um Fehler bei der Auswahl eines Halte-Elektromagneten zu vermeiden

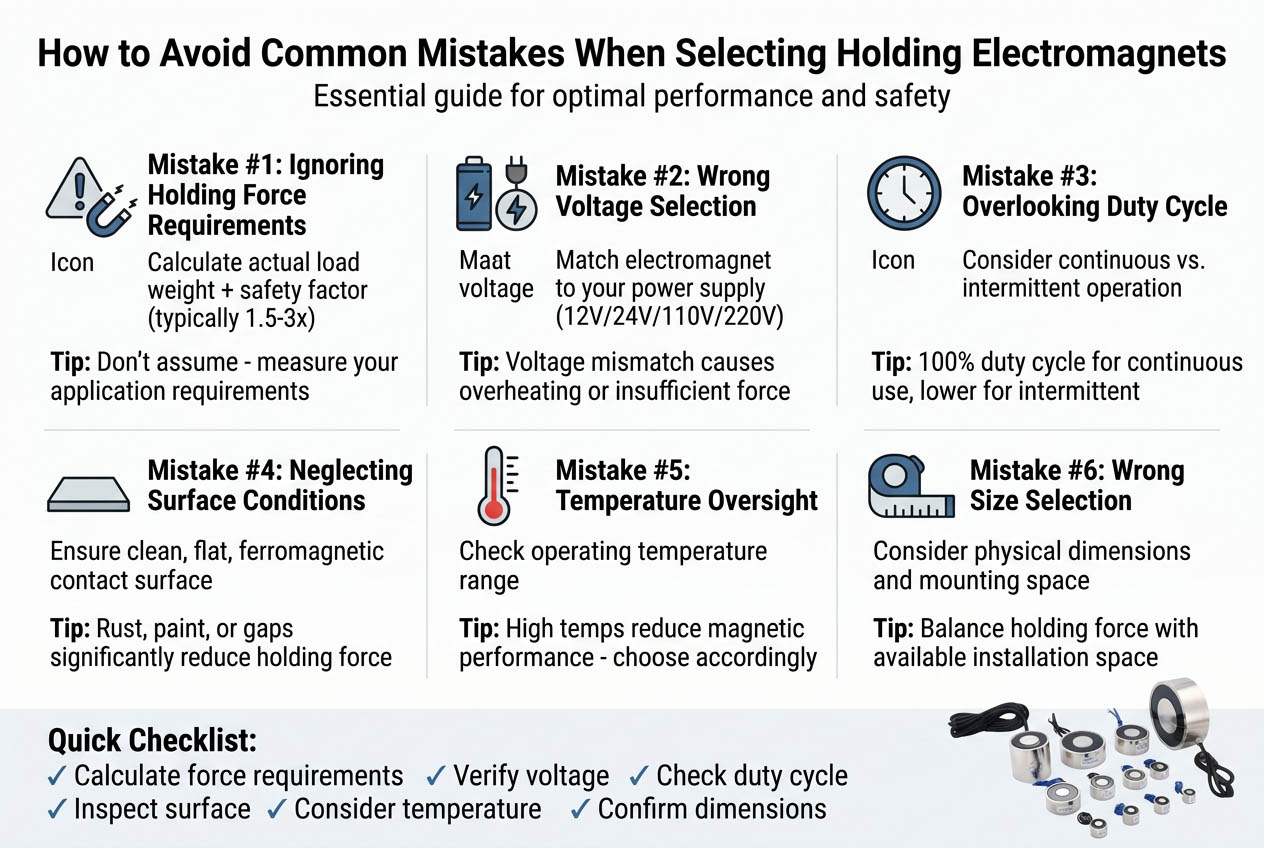

Kapitel 10: Wie man den häufigsten Fehler beim Aufheben vermeidet Halte-Elektromagnete
Die richtige Wahl des Haltemagneten ist entscheidend für einen sicheren und effektiven Betrieb sowie eine lange Lebensdauer. Viele Anwender achten zwar auf die Haltekraft, vernachlässigen aber andere wichtige Parameter. Kenntnisse über die häufigsten Fehler helfen Ihnen, Ausfälle und Stillstandszeiten zu vermeiden.
10.1 Vernachlässigung des Arbeitszyklus
Die Auswahl eines Elektromagneten allein anhand der Haltekraft ohne Berücksichtigung des Betriebszyklus führt zu Ausfällen. Dauerbetrieb führt zur Überhitzung von Magneten, die für intermittierenden Betrieb ausgelegt sind.
Die Lösung besteht darin, stets die Spezifikationen für den erforderlichen Betriebszyklus Ihrer Anwendung zu prüfen. Bei Bedarf an Dauerbetrieb wählen Sie entweder einen Elektromagneten mit 100 % Betriebszyklus oder einen mit verbesserter Kühlung. Zu viel Wärme im Normalbetrieb deutet auf einen unzureichenden Betriebszyklus hin.
10.2 Weglassen des Sicherheitsabstands
Bei der Auswahl eines bestimmten Elektromagneten orientieren sich viele an der Nennkraft des Magneten, die dem Gewicht der Last entspricht. Dabei vernachlässigen sie jedoch Rost, Lackierungen, Luftspalte, Vibrationen und andere Faktoren.
Grundsätzlich gilt: Haltekräfte dürfen 50 % der Nennkraft nicht überschreiten, Hebekräfte hingegen 25 %. Ein angemessener Sicherheitsabstand ist für einen zuverlässigen und sicheren Betrieb unerlässlich.
10.3 Übersehen des Oberflächenkontakts
Die Kontaktfläche beeinflusst die Funktion eines Magneten maßgeblich. Rost, Farbe, Öl, Ablagerungen und Unebenheiten auf der Oberfläche können die Haftkraft um 20 bis 50 % verringern.
Die beste Lösung besteht darin, einen vollständigen Kontakt zwischen dem Magneten und dem anzuhebenden Material herzustellen. Es wird dringend empfohlen, den Haltemagneten zuvor mit dem tatsächlichen Material zu testen.
10.4 Nichteinhaltung der Temperaturanforderungen
Die Nenntemperatur von industriellen Halte-Elektromagneten überschreitet normalerweise nicht 80–120 °C. Die Verwendung eines Magneten zum Heben von heißem Stahl, Knüppeln oder Gussteilen führt jedoch zu seiner schnellen Zerstörung.
Die empfohlene Lösung ist die Auswahl eines Elektromagneten mit erhöhter Temperaturbeständigkeit, der für Temperaturen bis zu 200 °C, 400 °C oder sogar 600 °C ausgelegt ist.
10.5 Betriebsbedingungen nicht berücksichtigt
Achten Sie bei der Auswahl eines Magneten darauf, dessen Spezifikationen und die Betriebsbedingungen zu verstehen. Falsche Spannungs- und Stromwerte können seine Leistung beeinträchtigen.
Die Umweltbedingungen sind ebenso wichtig. Je nach Umgebung sind unterschiedliche Schutzmaßnahmen erforderlich.
10.6 Nichtbeachtung des Stromausfallschutzes
Ein herkömmlicher Halte-Elektromagnet verliert seine Anziehungskraft unmittelbar nach dem Abschalten der Stromzufuhr.
Für Anwendungen, die zusätzliche Sicherheitsanforderungen stellen, sollten Sie einen ausfallsicheren Permanentmagneten, ein Batterie-Backup-System oder ein Lastüberwachungsgerät in Betracht ziehen.
10.7 Preis statt Qualität
Ein billiger Magnet kann Sie am Ende ein Vermögen kosten.
Die Wahl eines teuren, aber qualitativ hochwertigeren Magneten mit verbesserter Isolierung, robuster Bauweise und hervorragender Leistung kann sich durch Einsparungen bei der Wartung auszahlen.
Die Berücksichtigung von Betriebsbedingungen, Leistung, Temperatur und anderen Aspekten kann Ihnen bei der Auswahl des richtigen Halte-Elektromagneten sehr helfen.
Kapitel 11: Schlussfolgerung
Die Einführung von Halte-Elektromagneten markierte einen Durchbruch in der Fördertechnik, da diese Maschinen eine höhere Kapazität und effizientere Arbeitsweise ermöglichen. Sie spielen eine entscheidende Rolle in der Stahlherstellung, im Schiffbau, im Recycling, in der Automatisierung und in der Fertigung, da sie das zuverlässige Heben, Halten und Abgeben von Eisenwerkstoffen ermöglichen.
Durch die Auswahl des richtigen Halte-Elektromagneten und die Integration zusätzlicher Sicherheitsmerkmale werden die Produktivität gesteigert, die Betriebskosten gesenkt und der Arbeitsplatz für die Mitarbeiter sicherer.
Weilong Technology ist spezialisiert auf die kundenspezifische Herstellung von Halte-Elektromagneten für Hebe-, Automatisierungs- und Materialhandhabungsanwendungen.
Kapitel 12: Häufig gestellte Fragen zum Halten von Elektromagneten
-
Was wird von einem Magneten festgehalten?
Ein Halte-Elektromagnet ist ein elektrisch betriebenes magnetisches Gerät, das ein Magnetfeld zum Anheben, Positionieren und Halten von ferromagnetischen Materialien erzeugen kann.
-
Was kann ein Halteelektromagnet anheben?
Halte-Elektromagnete sind speziell dafür ausgelegt, ferromagnetische Materialien wie Stahl, Eisen, Gusseisen, Knüppel, Stangen und andere Arten von Metallschrott anzuheben.
-
Worin besteht der Unterschied zwischen einem Haltemagneten und einem Permanentmagneten?
Während ein Permanentmagnet ohne Strom funktioniert, benötigt ein Halte-Elektromagnet Strom zum Ein- und Ausschalten.
-
Können Halteelektromagnete auch bei hohen Temperaturen eingesetzt werden?
Ja, denn es gibt spezielle Arten von industriellen Hebe-Elektromagneten, die heiße Materialien anheben können.
-
Ist es sicher, Elektromagnete anzufassen?
Ja, vorausgesetzt, sie werden sachgemäß ausgewählt und eingesetzt. Moderne Systeme verfügen über verschiedene Schutzmechanismen, Notstromversorgungen, Lastüberwachung und Fernsteuerung.
-
In welchen Branchen werden Halteelektromagnete eingesetzt?
Stahlwerke, Werften, Schrottrecyclinganlagen, Gießereien, Fertigungs- und Automatisierungssysteme sowie andere Industrien verwenden Halteelektromagnete in ihren Betriebsabläufen.
-
Wie wähle ich den richtigen Halte-Elektromagneten aus?
Bei der Auswahl eines Halte-Elektromagneten sollten Sie unter anderem folgende Aspekte berücksichtigen: Lastgewicht, Materialart, Betriebstemperatur, Einschaltdauer, Leistungsbedarf und Einsatzbedingungen.
-
Können Elektromagnete als Sonderanfertigungen bestellt werden?
Ja, Weilong kann kundenspezifische Spannungen, Haltekräfte, Abmessungen, Montagearten, Einschaltdauern und Steuerungssysteme für Ihre Halte-Elektromagnete liefern.
