Hydraulikventile: Funktionsprinzip & Anwendungen

In hydraulischen Systemen spielen Hydraulikventile eine entscheidende Rolle als mechanische oder elektrohydraulische Bauteile, die zur Steuerung von Durchflussmenge, Druck und Richtung des Hydrauliköls in einem hydraulischen System eingesetzt werden.

Hydraulikventile ermöglichen die präzise Steuerung von Geschwindigkeit, Kraft und Richtung hydraulischer Geräte wie Motoren oder Zylinder durch die genaue Regelung des Hydraulikölflusses. Sie finden in verschiedenen Maschinen breite Anwendung, da sie die Bewegung hydraulischer Systeme mit hoher Kraft präzise steuern können.

Ein Hydraulikventil ist ein mechanisches oder elektrohydraulisches Bauteil, das zur Steuerung von Durchflussmenge, Druck und Richtung des Hydrauliköls in einem Hydrauliksystem dient.

Ein Hydraulikventil ermöglicht die präzise Steuerung von Geschwindigkeit, Kraft und Richtung hydraulischer Geräte wie Motoren oder Zylinder durch die genaue Regelung des Hydraulikölflusses. Hydraulikventile spielen eine entscheidende Rolle in Systemen, die neben einer präzisen Bewegungssteuerung auch hohe Leistung erfordern.

Ein Hydraulikventil funktioniert, indem es den Fluss von Hydrauliköl durch interne Ventilteile wie ein Schieberventil, ein Tellerventil oder ein Nadelventil steuert, umleitet oder begrenzt.

1. Richtungskontrolle

Ein Hydraulikventil steuert die Bewegungsrichtung eines Hydraulikaktuators.

Der Schieber oder Ventilschaft eines Hydraulikventils wird bewegt, wodurch Hydrauliköl zu verschiedenen Anschlüssen geleitet wird. Dadurch bewegt sich ein Hydraulikzylinder oder -motor vorwärts oder rückwärts bzw. fährt aus oder ein.

2. Druckkontrolle

Ein Hydraulikventil steuert oder begrenzt den Druck in einem Hydrauliksystem.

Ein Hydraulikventil kann als Druckbegrenzungsventil eingesetzt werden, das sich öffnet, wenn der Hydrauliköldruck in einem Hydrauliksystem einen bestimmten Wert überschreitet, um einen Ausfall zu verhindern.

3. Kontrolle des Flusses

Durchflussregelventile steuern die Geschwindigkeit der Hydraulikflüssigkeit. Dadurch wird die Geschwindigkeit der Aktuatoren geregelt.

4. Steuerung über Proportional- oder Servoantrieb

Moderne Hydraulikventile nutzen elektrische Signale, um die Position des Schiebers permanent zu steuern. Dadurch können automatisierte Systeme Kraft, Geschwindigkeit und Position sehr präzise regeln.

Es gibt drei Hauptarten von Hydraulikventilen:

1. Ventile zur Steuerung der Fahrtrichtung

Diese Ventile steuern die Richtung, in die die Flüssigkeiten fließen dürfen.

Zu den gängigen Arten gehören:

2/2 Ventil

3/2 Ventil

4/2 Ventil

4/3 Ventil

Diese findet man häufig in Hydraulikzylindern und Motorsteuerungssystemen.

2. Ventile zur Druckregelung

Diese Ventile regeln den Druck im Hydrauliksystem und gewährleisten die Sicherheit der Hydraulikgeräte.

Einige Beispiele sind:

Ventile zur Druckentlastung

Ventile zur Druckreduzierung

Ventile in der richtigen Reihenfolge

Ventile für Gegengewicht

3. Ventile zur Durchflussregelung

Diese Ventile steuern die Drehzahl der Aktuatoren in den Hydrauliksystemen.

Einige Beispiele sind:

Ventile mit Nadeln

Drosselklappensteuerung

Durchflussventile und Druck

Hydraulikventile bestehen aus mehreren wichtigen Bauteilen. Sie sind so konstruiert, dass sie jederzeit hohem Druck standhalten können.

Aufbau des Wegeventils

Die Hauptteile sind:

Ventilkörper

Schieber (der Kern des Ventils)

Federn

Aktor (manuell, hydraulisch, pneumatisch oder elektromagnetisch)

O-Ringe und Dichtungen

Verwendete Materialien sind:

Ventilkörper: Er besteht aus Eisen oder Stahl und kann gebogen werden.

Spule: Sie besteht aus einer gehärteten Stahllegierung.

Für die Dichtungen wird Nitrilkautschuk (NBR) oder Fluorkautschuk (FKM) verwendet.

Der Aufbau des Druckventils

Die meisten Druckventile haben:

Ventilsitz

Kern aus Stahlventil

Einstellschraube

Feder (Stahl mit Chrom und Silizium)

Aufbau des Durchflussregelventils

Die meisten Durchflussregelventile haben folgende Eigenschaften:

Nadelventil

Öffnung

Spule für Kompensator

Drosselklappensystem

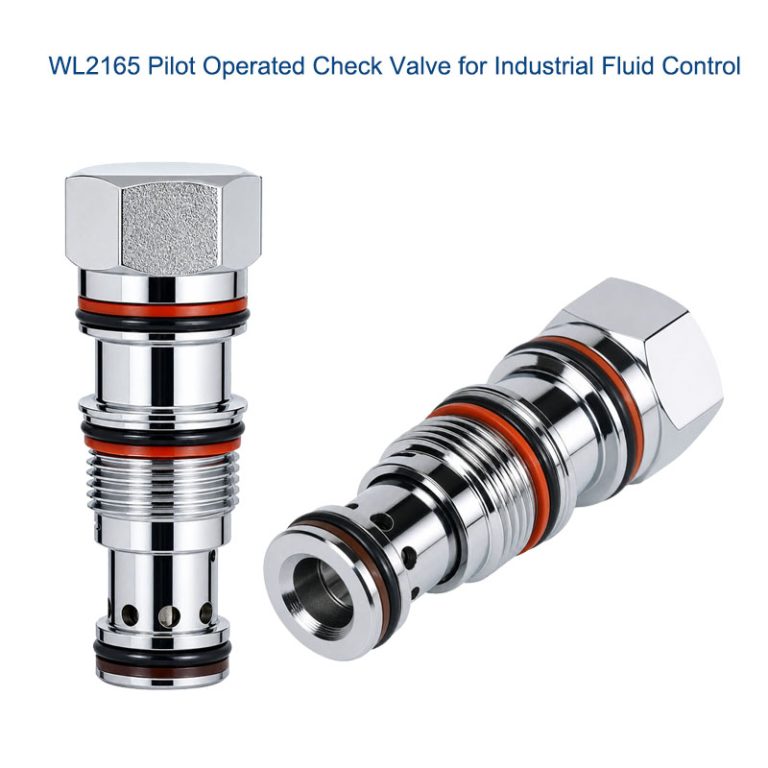

Aufbau des Patronenventils

Die meisten Kartuschenventile haben:

Hülse für Ventil

Ventilkern

Pilotphase

Abdeckung für die Kontrolle

Sie werden oft aus Platzgründen in einem Verteilerblock montiert.

Für verschiedene Systemtypen werden unterschiedliche Arten von Hydraulikventilen entwickelt.

Ventile für Schieber

Schieberventile sind die am häufigsten verwendeten Wegeventile.

Zellenradschleusen

Sie werden häufig zur Auswahl verschiedener Arten von Hydraulikfunktionen verwendet.

Tellerventile oder Hubventile

Sie werden häufig in Druckregelungs- und Rückschlagventilanwendungen eingesetzt.

Ventile, die zusammengebaut werden können

Sie können so zusammengesetzt werden, dass kleine Hydrauliksysteme mehr als eine Funktion erfüllen können.

Ventile für Kartuschen

Sie sind mit einem Gewinde versehen und für die Montage in Verteilerblöcken vorgesehen.

Es gibt verschiedene Möglichkeiten, die Anschlüsse des Ventils zu konfigurieren:

2-Wege

3-Wege

4-Wege

Die meisten Anschlüsse haben eine Breite zwischen 1/8 und 2 Zoll (NPT, BSPP, SAE).

Viele Branchen setzen zunehmend auf Hydraulikventile, da diese zahlreiche Vorteile bieten:

1. Hohe Leistungsdichte

Hydraulikventile können auf engstem Raum große Kräfte ausüben.

2. Präzisionsgesteuerte Bewegung

Mit Hilfe von Hydraulikventilen lassen sich Kraft, Geschwindigkeit und Bewegungsrichtung mit hoher Genauigkeit steuern.

3. Sehr zuverlässig

Da Hydraulikventile für den Einsatz unter sehr rauen Bedingungen ausgelegt sind, können sie verwendet werden.

4. Funktioniert mit Automatisierung

Hydraulische Ventile können in Verbindung mit Automatisierung eingesetzt werden.

5. Systemdesign, das für viele Dinge funktioniert

Hydraulische Ventile können auf vielfältige Weise konfiguriert werden, sodass sie auch in komplexen Geräten eingesetzt werden können.

Zu den Vorteilen, die sich aus dem Einsatz von Hydraulikventilen ergeben, gehören folgende:

• Die Fähigkeit, schwere Lasten zu bewältigen
• präzise Bewegungssteuerung
• Robust und langlebig
• Entwurf eines flexiblen Systems
• Langes Leben bei richtiger Pflege

Hydraulische Ventile haben einige gute Eigenschaften, aber auch einige schlechte, die sich wie folgt darstellen lassen:

• Mögliche Lecks
• Empfindlich gegenüber Verunreinigungen
• Drosselung erzeugt Wärme
• Hoher Druck erzeugt Lärm und Vibrationen.
• Regelmäßige Wartung ist erforderlich

Hydraulische Ventile finden in vielen Branchen vielfältige Anwendung.

1. In der Industrie eingesetzte Maschinen

• Maschinen, die durch Spritzguss formen
• Werkzeuge, die mit Maschinen verwendet werden können
• Pressmaschinen
• Maschinen, die durch Pressen formen

2. Werkzeuge, die beim Bauen verwendet werden können

• Bagger
• Kräne
• Radlader

3. Landwirtschaftliche Geräte Traktoren

• Menschen, die ernten
• Systeme, die mit Hebezeugen verwendet werden können

4. Systeme, die mit Autos verwendet werden können

• Servolenkung
• Bremssysteme
• Aufhängungssysteme

5. Materialbewegung und -automatisierung

Aufzüge, die mit Hydraulik betrieben werden

Systeme zum Heben von Dingen

Typische Spezifikationen für Hydraulikventile umfassen:

Betriebsdruck: 70 - 350 bar
Durchflussrate: 5 – 600 l/min
Betriebstemperatur: -20 ° C bis 120 ° C
Flüssigkeitstyp: Hydrauliköl (ISO VG32–VG68)
Reaktionszeit: 20 – 100 ms
Anschlussgröße: 1/8” – 2”
Montageart: Inline, Verteiler, modular
Steuerungsart: Manuell, hydraulisch, pneumatisch, Magnetventil

Problem: Ventil reagiert nicht
Mögliche Ursache: Elektrischer Defekt oder Ausfall des Aktuators
Lösung: Stromversorgung oder Aktor prüfen
Problem: Langsame Aktuatorbewegung
Mögliche Ursache: Durchflussbehinderung oder Verstopfung
Lösung: Ventil reinigen oder Filter prüfen
Problem: Druckinstabilität
Mögliche Ursache: Defektes Druckventil
Lösung: Überdruckventil einstellen oder austauschen
Problem: Flüssigkeitsaustritt
Mögliche Ursache: Beschädigte Dichtungen
Lösung: Dichtungen austauschen
Problem: Zu viel Lärm
Mögliche Ursache: Luft im System
Lösung: Hydrauliksystem entlüften

Regelmäßige Wartung und sauberes Hydrauliköl helfen, die meisten Ventilausfälle zu vermeiden.

Bei der Auswahl des richtigen Hydraulikventils für Ihren Roboter müssen Sie einige Dinge berücksichtigen:

1. Druck im System

Stellen Sie sicher, dass der Nenndruck Ihres Ventils höher ist als der höchste Druck in Ihrem System.

2. Durchflussgeschwindigkeit

Achten Sie darauf, ein Ventil auszuwählen, das Ihre Durchflussanforderungen, gemessen in l/min oder gpm, erfüllen kann.

3. Ventiltyp

Je nach Ihren Anforderungen müssen Sie sich möglicherweise zwischen Wegeventilen, Druckregelventilen oder Durchflussregelventilen entscheiden.

4. So steuern Sie

Sie haben folgende Möglichkeiten:

Steuerung durch die Hand

Steuerung durch Pilot mittels Hydraulik

Steuerung durch Magnetventil

Proportional- oder Servosteuerung

5. So installieren Sie

Sie müssen möglicherweise zwischen Folgendem wählen:

Gängige Montagearten:

Inline-Montage

Montageplatte

Montagekassette

Stapeln von Modulen

6. Die Umgebung, in der es verwendet werden wird

Folgende Punkte sollten Sie möglicherweise berücksichtigen:

Vibration

Temperatur

Staub oder Schmutz

Korrosive Umgebung

Hydraulikventile sind essenzielle Komponenten von Hydrauliksystemen, da sie die sichere, effiziente und präzise Nutzung von Fluidenergie ermöglichen. Sie sind in modernen Maschinen unverzichtbar, da sie hohem Druck, hohen Belastungen und rauen Betriebsbedingungen standhalten müssen.

Daher ist es von entscheidender Bedeutung, das richtige Hydraulikventil für Ihre Anforderungen auszuwählen, da dies die Leistung Ihres Systems verbessert, seine Lebensdauer verlängert und die Effizienz steigert.
