Ein Leitfaden zum Kauf einer Induktionsspule

Eine Anleitung zu Anwendung und Wartung von Induktoren beschreibt die Funktionsweise von Induktoren als grundlegende, aber unverzichtbare passive Bauteile in elektronischen Schaltungen. Obwohl Induktoren sehr einfach erscheinen, kann die Auswahl des falschen Induktors zu Verschwendung, elektromagnetischen Störungen, Überhitzung, Rauschen und im schlimmsten Fall zum Ausfall des gesamten Systems führen.
Dies ist ein umfassender Leitfaden, der sich mit den Themen Was ist eine Induktivität? Wie funktioniert sie? Aufbau einer Induktivität, verschiedene Arten von Induktivitäten, Vor- und Nachteile, Anwendungen, häufig gestellte Fragen und Kauftipps befasst.

Kapitel 1. Was ist ein/e Induktorspule ?

Eine Induktionsspule ist im Wesentlichen ein passives Bauelement, das Energie in einem Magnetfeld speichert, während elektrischer Strom fließt. Ihre Hauptfunktion besteht darin, Stromänderungen entgegenzuwirken. Daher wird sie zur Filterung, Spannungsregelung, Energiespeicherung und Rauschunterdrückung eingesetzt.
Wo Induktivitäten üblicherweise eingesetzt werden:
Netzteile und DC/DC-Wandler
– Automobilelektronik
– Endgeräte
– Industrielle Steuerungssysteme
– Kommunikations- und HF-Geräte
Die Einheit der Induktivität ist Henry (H), die von Nano-Henry (nH) bis Milli-Henry (mH) variiert.

Kapitel 2. Funktionsweise einer Induktivität

Ein Induktor funktioniert durch elektromagnetische Induktion:
– Durch die Spule fließt Strom.
– Um die Spule herum bildet sich ein Magnetfeld.
Im Magnetfeld ist Energie gespeichert.
– Wo Strom fließt, entsteht ein Magnetfeld.
– Die Spule erzeugt eine Spannung, die solchen Stromänderungen entgegenwirkt (Lenzsches Gesetz).
Wichtige elektrische Eigenschaften:
– Es kann plötzlichen Stromänderungen standhalten.
– Es speichert und setzt Energie frei.
– Gleicht die aktuellen Pulsationen aus.
– Es unterdrückt hochfrequentes Rauschen, lässt aber Gleichstrom- oder Niederfrequenzsignale durch.

Wichtige technische Daten

Kapitel 3. Was befindet sich im Inneren einer typischen Induktionsspule?

Standardmäßige Induktionsspulen bestehen aus mehreren Teilen:
3.1) Wicklung (der Spule)
– Kupferdraht, oft emailliert
– Berechnet Induktivität, Gleichstromwiderstand und maximale Stromwerte
3.2) Kernmaterial:
– Hohlmagnetkern (ohne magnetisches Material)
– Ferritkern (geeignet für hohe Frequenzen, geringe Verluste)
– Eisenpulverkern (für höhere Strombelastbarkeit)
– Laminierter Stahlkern (Niederfrequenz und hohe Leistung)
3.3) Isolierung & Spule
– Die Wicklungen sind stabil und elektrisch isoliert. 4) Gehäuse – Epoxid-, Kunststoff- oder Metallabschirmung für zusätzliche Festigkeit und EMI-Schutz. 5) Anschluss – Durchsteck- und Oberflächenmontageanschlüsse. Soll ich Länge und Ausführung an eine bestimmte Wortanzahl anpassen?

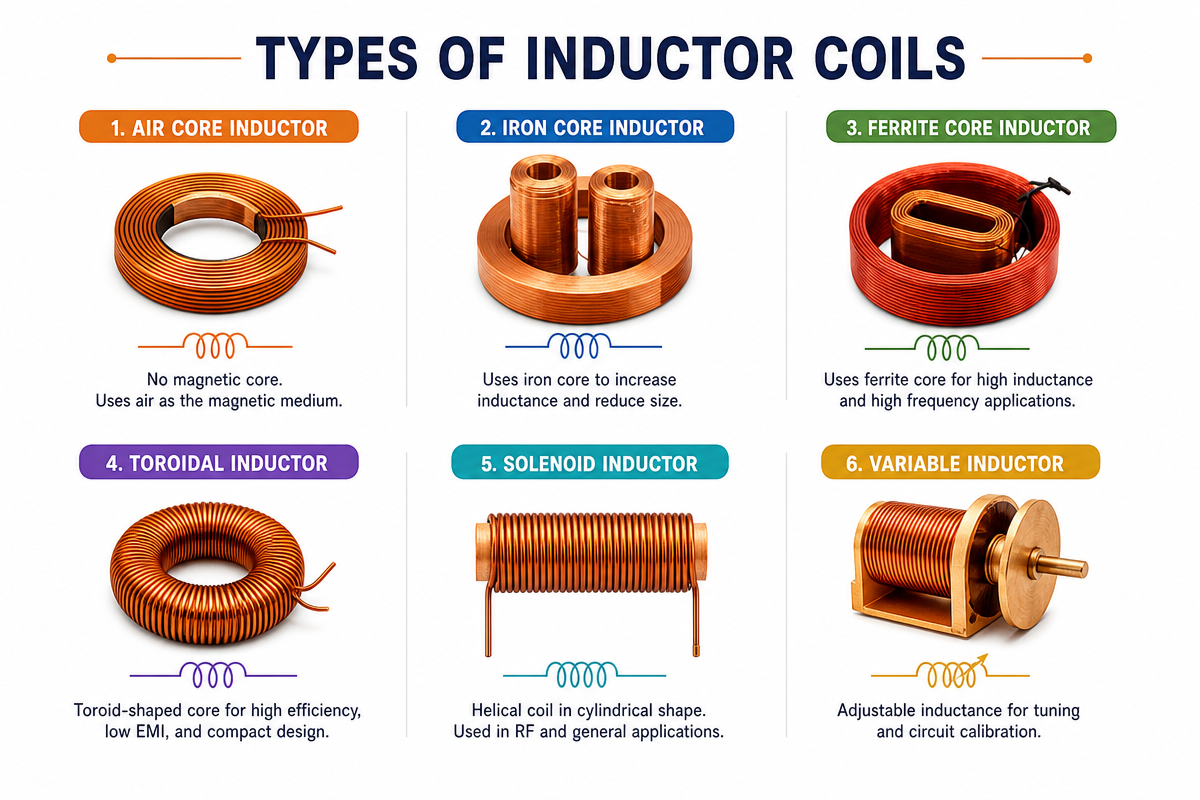

Kapitel 4. Arten von Induktionsspulen



Gängige Arten von Induktionsspulen

Es gibt eine Reihe von eingebauten Varianten mit unterschiedlichen Anwendungsbereichen:

– Drahtgewickelt (nach Konstruktion)
Typischer gewickelter Draht auf einer Spule.
Kann hohe Ströme verarbeiten.
Beispiele: Drosseln, Leistungsinduktivitäten
– Mehrschichtkeramik (MLCC-Typ)
Keramikschichten mit aufgedruckten Leitern.
Extrem unauffällig.
Beispiele: Mobilgeräte, Schaltungen im GHz-Bereich.
– Film / Dünnschicht
Metallstruktur auf einem Substrat.
Hohe Präzision bei engen Toleranzen.
Beispiele: HF-Schaltungen, Oszillatoren.
– Geformt
In Kunststoff oder Epoxidharz verpackt.
Bietet mechanischen Schutz.
Beispiele: Automobilelektronik, Industrieelektronik.
Spezialisierte Typen:
– Gleichtakt-Drosseln: zwei Lagen zur Rauschunterdrückung.
– Gekoppelte Induktoren: Zwei Spulen teilen sich den magnetischen Flusspfad.
– Sättigbare Drosseln: Der Wert der Induktivität variiert je nach
– Spitzenspulen: Diese werden zur Impulsformung verwendet.

Kapitel 5. Vorteile von Induktionsspulen

1) Energiespeicherung – unerlässlich für Schaltregler und Leistungsumwandlung.
2) EMI- und Rauschunterdrückung – Unterdrückt hochfrequente Störungen
3) Hohe Zuverlässigkeit – keine beweglichen Teile, lange Lebensdauer.
4) Breites Anwendungsspektrum – von kleinen Geräten mit geringem Stromverbrauch bis hin zu großen industriellen Systemen.
5) Passiver Betrieb – keine externe Steuerung oder Stromversorgung erforderlich.

Kapitel 6. Nachteile und Grenzen der Induktionsspule

Liste der Faktoren, die den Einsatz von Kondensatoren verhindern:
1) Physikalische Größe – Kondensatoren mit höherer Induktivität
2) Ein zu hoher Strom könnte die Induktivität sättigen und Wärme abgeben.
3) Kupferverlust (DCR) – Gleichstromwiderstand.
4) EMI-Leckage/Rauschen – Mangelhaftes Design.
5) Frequenzabhängigkeit – die Leistung variiert mit der Frequenz.

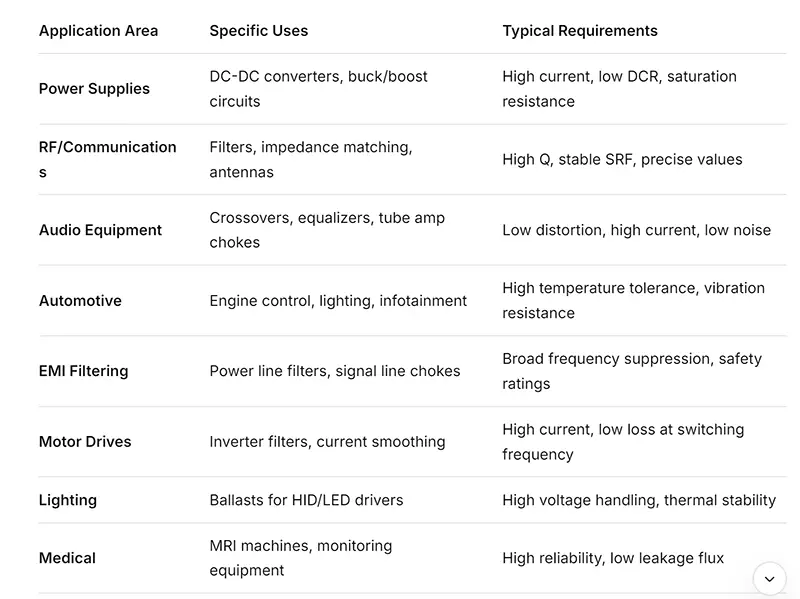

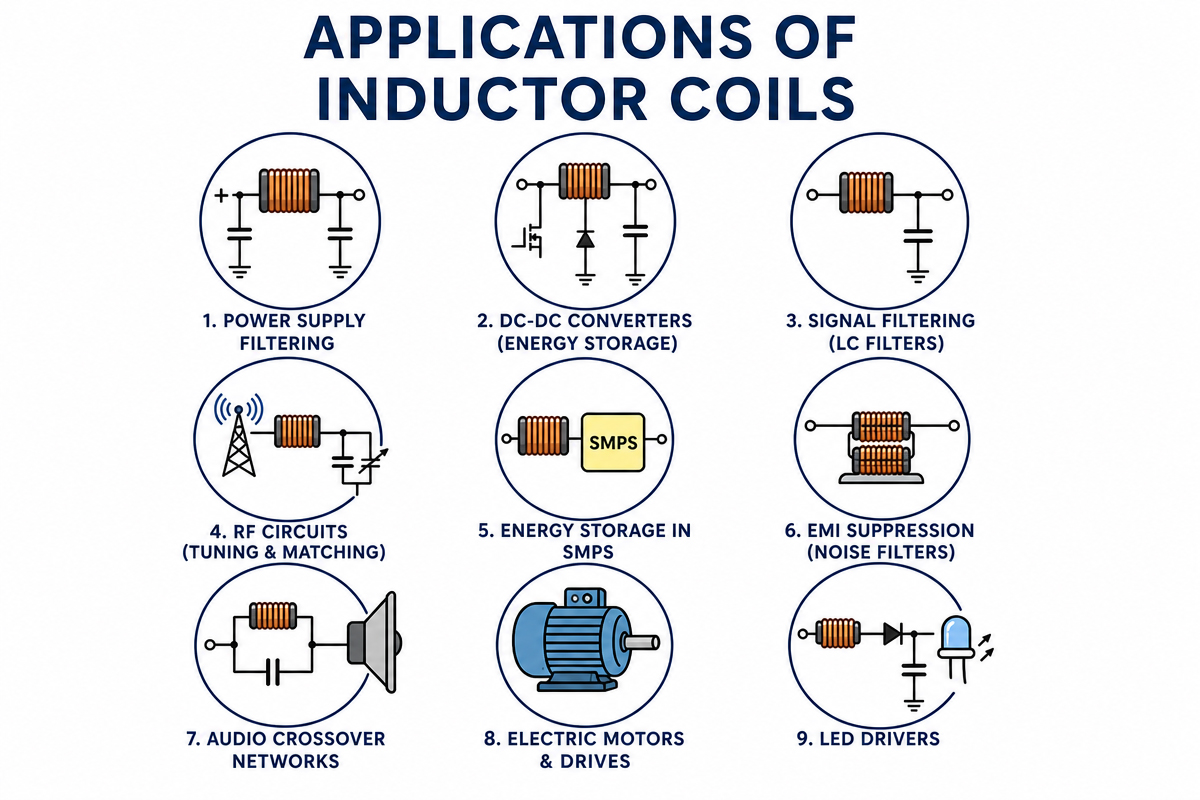

Kapitel 7 .Anwendung der Induktionsspule

8. Einkaufsführer –Checkliste zur Auswahl von Induktionsspulen

8.1 Wichtige zu wählende Parameter:
– Induktivitätswert: Sollwert mit Toleranz (±5 %, ±10 %, ±20 %), Temperatur/Stromstärke berücksichtigen.
– Bestehende Anforderungen: Effektivstrom für die Heizung, Spitzenstrom zur Vermeidung von Sättigung; Sicherheitsmargen sind aus Sicherheitsgründen auf 20 % – 30 % festzulegen.
– Betriebsfrequenz: Verhältnis der Betriebsfrequenz zur spezifischen Resonanzfrequenz (SRF); muss unter 80 % SRF bleiben. Das Kernmaterial sollte von der Frequenz abhängen.
– Gleichstromwiderstand (DCR): Der Wirkungsgrad (Leistungsverlust = I²R) wird vom Gleichstromwiderstand beeinflusst. Mit sinkendem Gleichstromwiderstand verringert sich die Erwärmung und
– Physikalische Einschränkungen: Größe in Bezug auf Grundfläche und Höhe sowie Gehäusetyp (Durchsteckmontage und/oder Oberflächenmontage, SMD).
– Umweltfaktoren: Betriebstemperaturbereich, Luftfeuchtigkeit, Anforderungen an Vibration und Stoßfestigkeit sowie RoHS-Konformität.
8.2 Häufige Auswahlfehler:
– Fehlen eines Sättigungsstroms in Schaltreglern.
– Audiofrequenzinduktivitäten zur Verwendung in HF-Anwendungen.
– Die Auswirkungen des Gleichstromwiderstands (DCR) auf den Wirkungsgrad wurden nicht berücksichtigt. – Das Kernmaterial wurde ungeeignet gewählt. – Die Eigenresonanz wurde außer Acht gelassen.
– Unterschätzung des Wärmemanagements. Zu beachtende Qualitätsmerkmale: – Datenübertragungsrate: DCR bei 20 °C, bei maximaler Betriebstemperatur. – SRF-Start unter Messbedingungen. – Konform mit AEC-Q200 für die Automobilindustrie. – Ausführliche thermophysikalische Eigenschaften. – Zuverlässigkeitsdaten (MTBF, Lebensdauertests).

Kapitel 9. FAQ – Häufig gestellte Fragen von Käufern

Frage 1: Kann ich eine ähnliche Antenne für Experimente verwenden?
Ihre Anforderungen an die Schaltungsauslegung und Berechnungen für Schaltfrequenzen.

Frage 2: Was passiert, wenn die Spule in die Sättigung gerät?
Die Induktivität nimmt drastisch ab, was zu einer erhöhten Restwelligkeit und damit zu einer Überhitzung führt.

Frage 3: Wie definieren Sie eine Drossel im Vergleich zu einer Leistungsinduktivität?
Zur Geräuschreduzierung werden Drosseln eingesetzt, und die Leistungsinduktivitäten dienen als Energiespeicher.

Frage 4: Sind geschirmte Induktivitäten besser?
Ja. In EMV-empfindlichen Schaltungen reduzieren abgeschirmte Induktoren die magnetische Strahlung.

Frage 5: Sind Induktoren hohen Temperaturen gewachsen?
Ja, vorausgesetzt, Sie geben das richtige Kernmaterial und die richtige Isolationsklasse an.

Frage 6: Worin besteht der Unterschied zwischen einer Induktivität und einer Drossel?
Drosseln sind in der Regel Induktivitäten, die ausschließlich dazu dienen, hochfrequenten Wechselstrom zu unterdrücken und Gleichstrom durchzulassen. Drosseln sind zwar Induktivitäten, aber nicht alle Induktivitäten sind Drosseln.

Frage 7: Kann ich Induktivitäten parallel schalten?
Man kann auch parallel geschaltete Induktivitäten verwenden. Ja, aber der Induktivitätswert halbiert sich, wenn zwei gleich große Induktivitäten parallel geschaltet werden. Achten Sie darauf, dass beide den gleichen Strom aufnehmen.

Frage 8: Warum nimmt die Induktivität mit steigender Stromstärke ab?
Bei hohen Strömen sättigt sich ein Magnetkern, wodurch die Permeabilität abnimmt. Dies tritt bei Luftspulen nicht auf.

Frage 9: Was ist das Ergebnis der Eigenresonanzfrequenz (SRF)?
Wird die SRF überschritten, verhält sich die Induktivität kapazitiv, was in Schaltungen, die nicht für diesen Zweck ausgelegt sind, zu Instabilität führen kann.

Frage 10: Kann ich den LCR-Wert messen, ohne ein LCR-Messgerät zu verwenden?
Verwenden Sie den Signalgenerator, den Widerstand und das Oszilloskop, um den Resonanzkreis aufzubauen, oder bauen Sie den Schwingkreis mit dem bekannten Kondensator auf.

Frage 11: Kann ein höherer Induktivitätswert verwendet werden?
Gelegentlich, aber oft mit erheblichen Auswirkungen auf die Leistung des Schaltkreises – Abschaltpunkte in Filtern oder den Reststrom und das Einschwingverhalten in Netzteilen.

Frage 12: In welchen Aspekten sind Ringkerne anderen Kernen vorzuziehen?
Diese bilden einen geschlossenen magnetischen Pfad zur Reduzierung elektromagnetischer Störungen. Der magnetische Fluss ist im Kern eingeschlossen, wodurch der magnetische Wirkungsgrad verbessert wird.

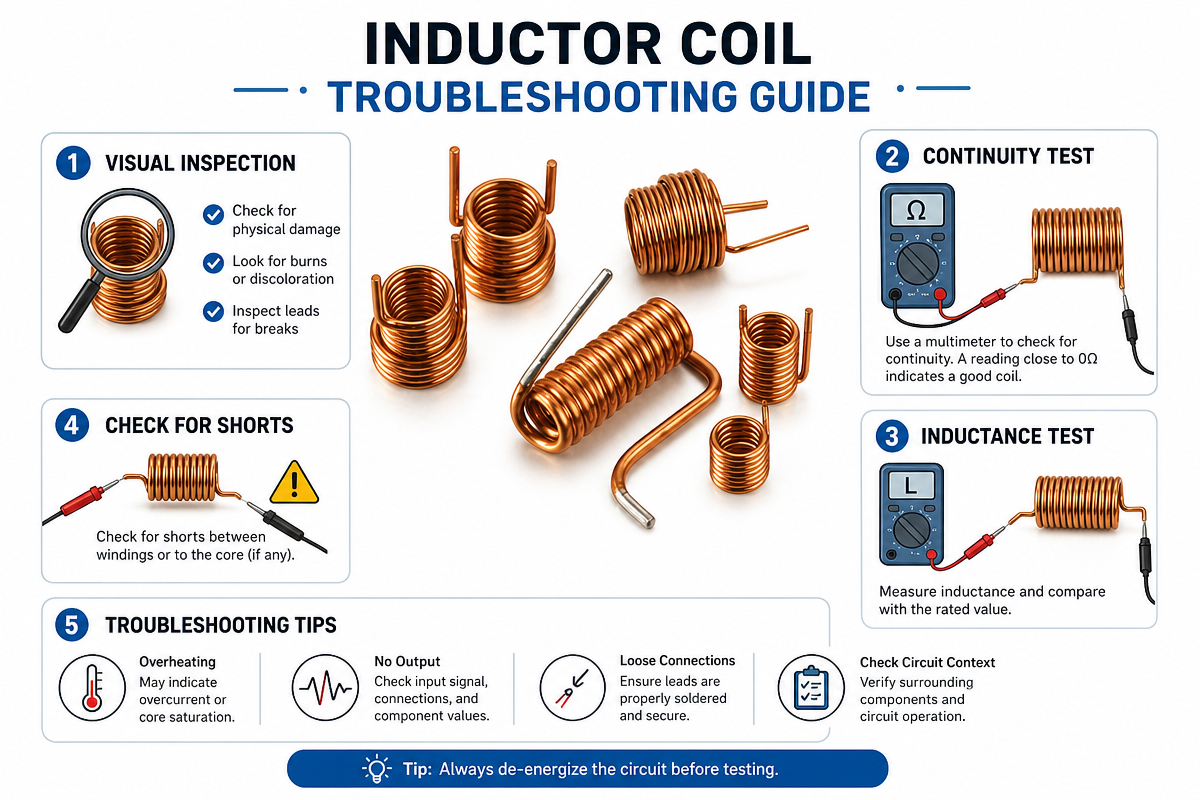

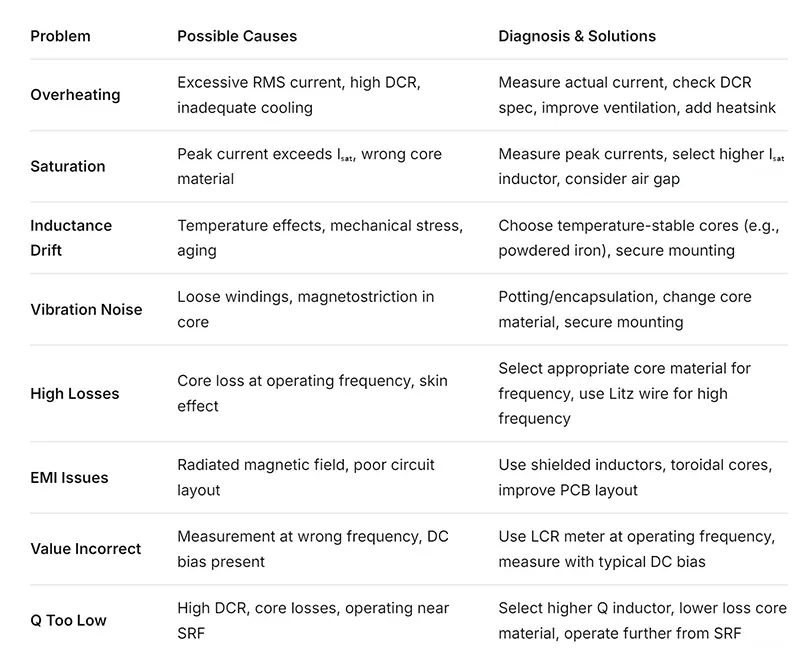

Kapitel 10. Leitfaden zur Fehlersuche an der Induktionsspule

10.1 Testverfahren:
– Sichtprüfung: Untersuchen Sie das Bauteil auf sichtbare Schäden oder Verfärbungen, die auf eine Überhitzung hindeuten könnten.
– DCR-Messung: Messung mit einem Multimeter und Vergleich des Messwerts mit der Spezifikation.
– Induktivitätsprüfung: Sie wird mit einem LCR-Meter bei der im Gerätebetrieb verwendeten Frequenz gemessen.
– Sättigungstest: Gleichstrom anlegen und auf eine Abnahme der Induktivität achten.
SRF-Messung
Verwenden Sie einen Netzwerkanalysator oder Impedanzanalysator.

10.2 Vorbeugende Maßnahmen für die Induktionsspule:
– Wärmemanagement: Sorgen Sie für Luftzirkulation und verwenden Sie gegebenenfalls eine Heizmatte.
– Mechanische Befestigung: In Umgebungen mit starken Vibrationen Klebstoff oder Klemmen verwenden.
– Stromüberwachung: Die Schaltungen müssen so ausgelegt sein, dass der Strom deutlich innerhalb der zulässigen Grenzen gehalten wird.
-Leistungsreduzierung: Zur Verbesserung der Zuverlässigkeit wird die Kraft üblicherweise mit 70-80% der maximalen Nennleistung betrieben.
– Regelmäßige Inspektion: Bei kritischen Anwendungen können regelmäßige DCR-Tests eine Verschlechterung aufdecken.

10.3 Wartung und Installation der Induktionsspule

– Monatliche Sichtprüfung auf physische Schäden, Risse oder Korrosion

Vierteljährlich mit Druckluft oder einer weichen Bürste reinigen (Lösungsmittel vermeiden, sofern nicht genehmigt).

Den Widerstand zweimal jährlich mit einem Ohmmeter, die Induktivität mit einem LCR-Meter prüfen.

Führen Sie jährlich eine Isolationswiderstandsprüfung durch.

Anweisungen zur Installation:

Vor der Montage die Spezifikationen mit den Anforderungen der Schaltung abgleichen.

Die Spule mit dem vom Hersteller mitgelieferten Befestigungsmaterial sichern, um die mechanische Belastung zu reduzieren.

Die Zuleitungen dürfen nicht zu fest gebogen oder verdreht werden, da dies die Wicklungen beschädigen könnte.

Halten Sie die Sicherheitsabstände ein, um Lichtbögen zu vermeiden.

Kapitel 11: Induktionsspule – Schlussfolgerung & Abschließende Empfehlungen

Die zentralen Thesen:
Die Auswahl einer Induktionsspule erfordert die Abwägung von elektrischen Anforderungen, physikalischen Grenzen und Kosten. Ein „perfektes“ Bauteil existiert in der Realität nicht, da jede Auswahl Kompromisse hinsichtlich Größe, Spezifikationen und Kosten mit sich bringt.

Die 5 wichtigsten Auswahlregeln für Induktionsspulen:
1) Bestehende Normen: Es ist notwendig, sowohl den Effektivwert (Heizung) als auch den Spitzenwert (Sättigung) zu überprüfen.
2) Frequenzbewusstsein: Die Material- und Konstruktionstechniken müssen auf die Betriebsfrequenzen abgestimmt sein.
3) Die Effizienz hat einen großen Einfluss, da ein niedriger Gleichstromwiderstand die Batterielebensdauer und den Stromverbrauch beeinträchtigt.
4) Räumliche Beschränkungen: Grenzen festlegen, da diese auch Möglichkeiten definieren.
5) Anwendungstest – Funktionsprüfung unter realen Arbeitsbedingungen.

Wen man wann treffen sollte:
– Anforderungen an kundenspezifische Induktoren
– Hochfrequente HF: (> 100 MHz)
– Extreme Umgebungsbedingungen (hohe Temperaturen, Strahlung, Vakuum)
– Sicherheitskritische Systeme (Medizin, Luftfahrt)
– Wenn Standardteile die Anforderungen nicht erfüllen
– Integration: Verwendung von Induktivitäten auf Leiterplatten oder in Gehäusen
– Höherer Frequenzbereich: Material geeignet für die MHz/GHz-Leistungsumwandlung
– Miniaturisierung: Nanomaterialien und 3D-Druck für die Mikroindustrie
– Intelligente Induktoren: Temperatur- und Strommessung
– Verwendung nachhaltiger Materialien: recycelbar und mit geringer Umweltbelastung

Abschließende Checkliste für die Induktionsspule vor dem Kauf:
– Überprüfen Sie den Induktivitätswert bei der Betriebsfrequenz mit der erwarteten Gleichstromvorspannung.
– Sicherstellen, dass der Sättigungsstrom größer als der maximale Spitzenstrom ist. – Einfluss des Gleichstromwiderstands (DCR) auf den Wirkungsgrad der Schaltung bewerten. – Sicherstellen, dass die spezifische Resonanzfrequenz (SR F) deutlich über der Betriebsfrequenz liegt. – Prüfen, ob die tatsächlichen Abmessungen mit dem verfügbaren Platz übereinstimmen. – Thermische Leistung in der vorgesehenen Umgebung testen. – Erforderliche Zertifizierungen wie AEC-Q200 und UL prüfen. – Verfügbarkeit und Produktionszeiten prüfen.
Bitte beachten Sie, dass die Standardisierung von Induktivitäten – anders als beispielsweise bei Widerständen oder Kondensatoren – begrenzt ist. Es empfiehlt sich daher, mit einem renommierten Lieferanten oder Hersteller zusammenzuarbeiten und guten technischen Support in Anspruch zu nehmen. Im Zweifelsfall sollten Sie Muster anfordern und diese unter realen Bedingungen gründlich testen, um so wertvolle Erkenntnisse für zukünftige Projekte zu gewinnen.
