Úvodní
Moderní chytré elektronické přístroje se stávají kompaktnějšími, pokročilejšími a multifunkčnějšími. Od chytrých zámků a prodejních automatů až po automatizované spotřebiče, kancelářské vybavení, systémy kontroly přístupu a inteligentní spotřební zařízení, výrobci potřebují kompaktní aktuátory, které by zajistily spolehlivý mechanický pohyb a zároveň by se daly snadno elektronicky ovládat.
Rámové solenoidy se v tomto ohledu jeví jako stále populárnější řešení. Rámový solenoid je elektromechanický aktuátor, který dokáže přeměnit elektrickou energii na lineární mechanický pohyb. Rámový solenoid se skládá z cívky, která generuje magnetické pole pod elektrickým proudem a pohybuje tak pístem nebo kotvou. Díky jednoduchosti tohoto principu činnosti mohou rámové solenoidy umožňovat přesné a opakovatelné mechanické pohyby v mnoha chytrých elektronických zařízeních.
Na rozdíl od motorem poháněných mechanismů mohou rámové solenoidy poskytovat přímý lineární pohyb a lze je přizpůsobit podle napětí, zdvihu, síly, velikosti, způsobu montáže a provozního cyklu.
Proč jsou tedy rámové solenoidy tak oblíbené v moderních inteligentních elektronických zařízeních? Kromě toho, že jsou kompaktní, spolehlivé, ovladatelné, přizpůsobitelné a cenově dostupné.
1. Malý design pro produkty s omezeným prostorem
Jednou z hlavních výhod rámových solenoidů je kompaktní konstrukce. Moderní elektronické výrobky jsou navrženy pro instalaci v omezeném vnitřním prostoru. Spotřebitelé očekávají, že chytrá zařízení budou kompaktní a atraktivní, aniž by to obětovalo jejich funkční schopnosti.
Díky kompaktním rozměrům lze elektromagnetický aktuátor instalovat i v těch nejužších místech a přitom stále vyvíjet dostatečnou sílu k provádění mechanické práce.
Například chytrý zámek může vyžadovat aktuátor k ovládání zamykacího kolíku. Prodejní automat může potřebovat mechanismus pro výdej produktů. Automatizovaný spotřebič může potřebovat malý aktuátor k otevírání, zavírání, zatlačování, tahání nebo uvolňování jakékoli součásti.
Rámové solenoidy jsou nabízeny v různých velikostech a konfiguracích, aby si inženýři mohli vybrat nebo přizpůsobit design pro omezený instalační prostor.
Díky tomu jsou rámové solenoidy obzvláště vhodné pro kompaktní inteligentní elektroniku, kde je důležitý každý milimetr vnitřního prostoru.
2. Základní elektromagnetický princip fungování
Princip fungování rámových solenoidů je poměrně jednoduchý. Typický aktuátor se skládá z cívky, magnetického rámu, pístu nebo kotvy, pružiny nebo vratného mechanismu a dalších mechanických částí.
Po přivedení napětí na cívku se elektrická energie přemění na magnetické pole. Toto magnetické pole přitahuje píst do určité polohy. V závislosti na konstrukci může být tento pohyb proveden formou tlačení nebo tahu.
Jakmile je zdroj energie vypnut, lze píst vrátit do výchozí polohy pomocí pružiny nebo jiného mechanického mechanismu.
Tato jednoduchá přeměna elektrické energie na mechanickou energii usnadňuje integraci rámových solenoidů s elektronickým řídicím systémem. V závislosti na provozních požadavcích produktu může být solenoid řízen mikrokontrolérem, relé, tranzistorem nebo řídicí deskou.
To znamená, že u inteligentních elektronických produktů nevyžaduje aktuátor složitý řídicí systém pouze pro provádění jednoduchého lineárního pohybu.

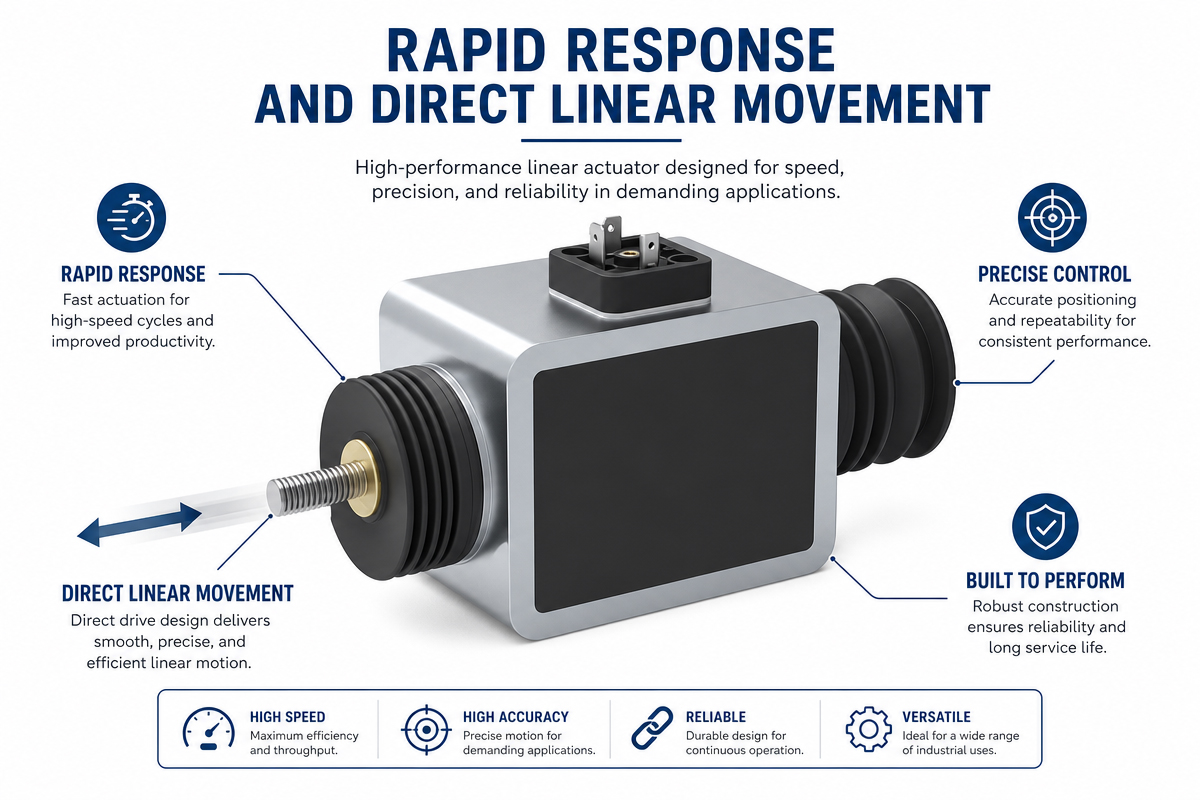

3. Rychlá reakce a přímý lineární pohyb
Mnoho inteligentních zařízení vyžaduje rychlý mechanický pohyb v reakci na elektrický vstup. Rámové solenoidy mohou provádět relativně rychlé elektromagnetické ovládání a jsou vhodné pro aplikace, které vyžadují rychlé zamykání, uvolňování, tlačení, tahání nebo přepínání.
Solenoid bude vždy vytvářet přímý lineární pohyb, na rozdíl od mechanismu založeného na motoru. K převodu rotačního pohybu na lineární nepotřebujete ozubená kola, vačky, řemeny ani šroubové mechanismy.
Tento přímý pohon snižuje složitost mechanické konstrukce.
Například v aplikaci elektronického zamykání může aktuátor pohybovat zamykací západkou. V automatickém dávkovači může přímo tlačit na uvolňovací mechanismus. U kancelářského stroje může umístit mechanickou součást do správné polohy.
To také znamená, že v hnacím ústrojí bude méně mechanických součástí, což zjednodušuje montáž a snižuje počet mechanických bodů selhání.
4. Jednoduché elektronické ovládání
Existuje ještě jeden hlavní důvod, proč jsou rámové solenoidy oblíbené – lze je ovládat elektronickým řídicím systémem.
Většina chytrých produktů používá řídicí desky, senzory, procesory a software. Pohon by proto měl reagovat na elektrický signál poskytovaný řídicím systémem.
Vhodný budicí obvod může zapínat a vypínat aktuátor. Řídicí systém bude spouštět aktuátor v závislosti na signálech ze senzorů, uživatelských příkazech, naprogramovaných sekvencích nebo interakci s jinými elektronickými součástkami.
Například inteligentní systém řízení přístupu může přijmout ověřovací signál a aktivovat aktuátor pro uvolnění mechanismu. Řídicí systém pak může aktuátor po předem stanovené době deaktivovat a zámek znovu uzamknout.
Integrace je základní, takže rámové solenoidy jsou vhodné pro mnoho inteligentních elektromechanických systémů.

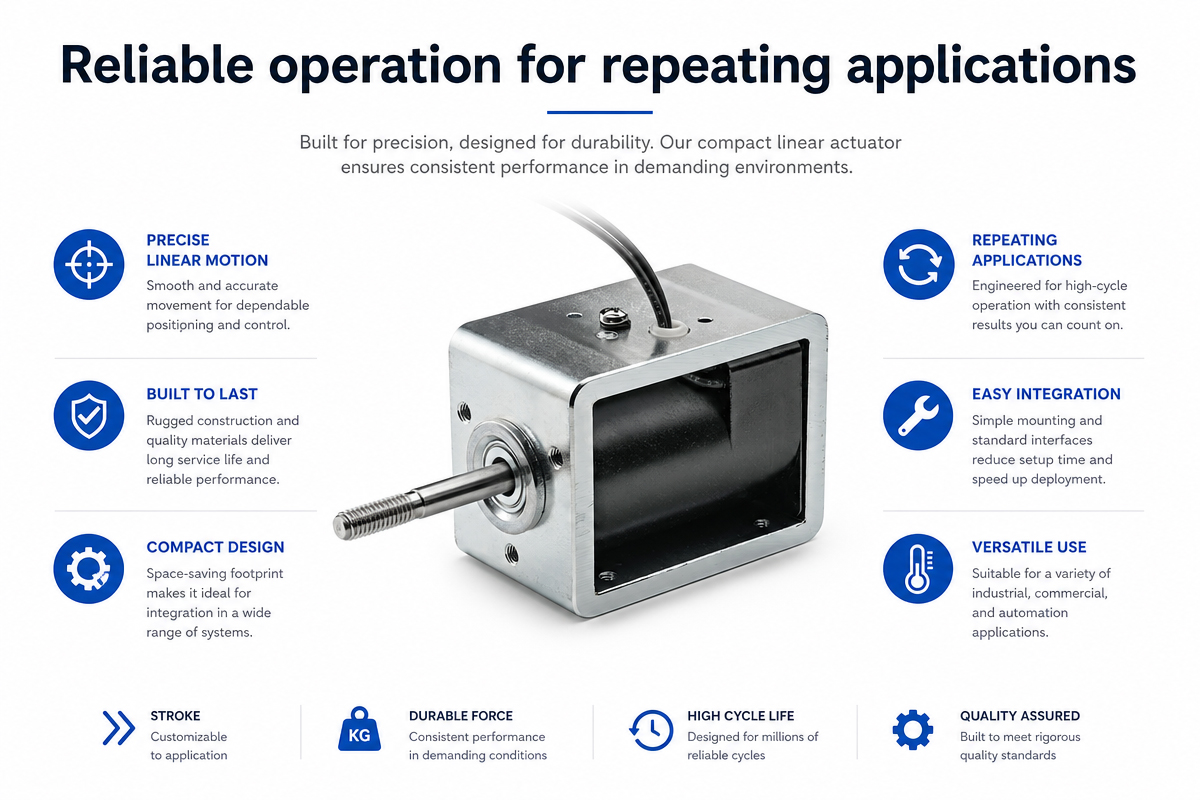

5. Spolehlivý provoz pro opakované aplikace
Spolehlivost je kritickou charakteristikou inteligentních elektronických zařízení. Mechanicky se pohybující součástka by měla vykonávat pohyb opakovaně se stabilním výkonem po velký počet provozních cyklů.
Správně navržené rámové solenoidy lze vyrobit pro opakovaný provoz. Životnost aktuátoru závisí na mnoha faktorech, jako je výběr materiálu, konstrukce cívky, konstrukce magnetického obvodu, geometrie pístu, povrchová úprava a mechanické tolerance.
U průmyslových a komerčních produktů mohou výrobci během fáze návrhu nastavit požadovaný provozní cyklus, pracovní cyklus, zdvih, sílu, napětí a provozní podmínky.
Mnoho aplikací, včetně automatických výdejních stojanů, zařízení pro kontrolu přístupu, automatů na jízdenky, prodejních automatů a systémů automatizace kanceláří, může vyžadovat tisíce nebo dokonce stovky tisíc provozních cyklů.
Pro takové aplikace je pro zajištění spolehlivého výkonu zásadní výběr aktuátoru s vhodným pracovním cyklem a provozními podmínkami.
6. Flexibilní možnosti napětí a výkonu
Inteligentní elektronické výrobky jsou obvykle navrženy s mnoha různými napájecími architekturami. Některé používají nízkonapěťové stejnosměrné napájecí zdroje, zatímco jiné používají vyšší stejnosměrné napětí.
Rámové solenoidy mohou být navrženy pro různé elektrické požadavky, například 5 V DC, 12 V DC, 24 V DC nebo jiné individuální požadavky na napětí.
Cívka může být také navržena podle požadavků na sílu, zdvih, dobu odezvy, odpor, spotřebu energie a pracovní cyklus.
To umožňuje inženýrům vybrat si pohon, který bude odpovídat elektrické architektuře jejich produktu, aniž by museli přepracovávat celý řídicí systém.
Spotřeba energie je obzvláště důležitá u inteligentních produktů napájených z baterií. Inženýři mohou vyhodnotit parametry cívky, jako je odpor, doba aktivace, přídržná síla a strategie řízení, aby snížili zbytečnou spotřebu energie.
7. Vhodné pro inteligentní zamykací mechanismy
Elektronické blokování je jednou z hlavních oblastí použití rámových solenoidů.
Inteligentní zámky a produkty pro kontrolu přístupu potřebují způsob, jak fyzicky zamknout nebo odemknout dveře, přihrádku, skříňku, zásuvku nebo jinou součást. Požadovaný mechanický pohyb nelze provést elektronicky.
Kompaktní aktuátor propojuje elektroniku a mechaniku.
Řídicí systém může po identifikaci oprávněného uživatele vyslat elektrický signál do solenoidu. Pohon pohne zamykacím mechanismem, aby umožnil přístup. Po odemčení může pružinový mechanismus nebo jiné mechanické zařízení zámek znovu zamknout.
Díky tomu jsou rámové solenoidy vhodné pro inteligentní skříně, elektronické zámky, schránky na balíky, systémy kontroly přístupu, hotelové vybavení a další inteligentní bezpečnostní zařízení.

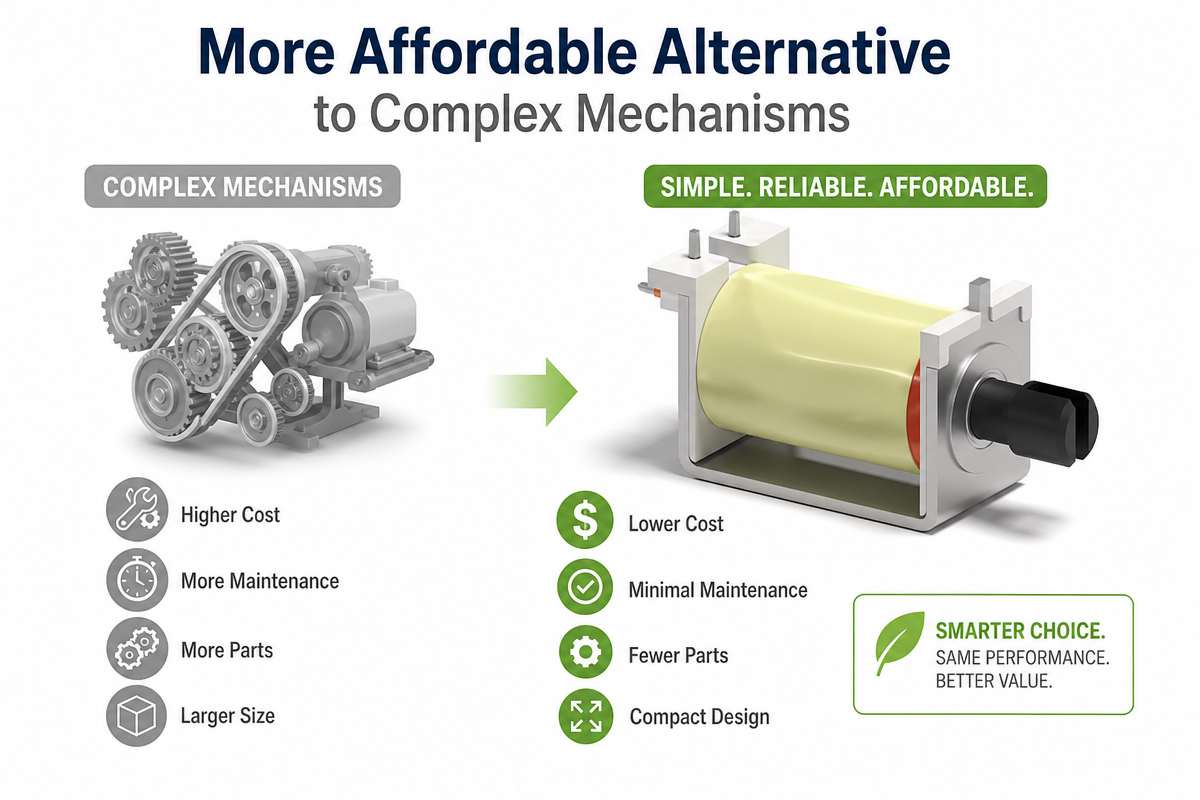

8. Cenově dostupnější alternativa ke složitým mechanismům
Výrobci chytrých produktů musí udržovat rovnováhu mezi výkonem a výrobními náklady. Přestože vysoce pokročilé aktuátory mohou poskytovat pokročilé funkce, mohou zvýšit náklady na komponenty, dobu montáže a požadavky na údržbu.
Rámový solenoid poskytuje relativně jednoduché řešení pro aplikace vyžadující základní lineární pohyb.
Kompaktní konstrukce snižuje počet komponent potřebných pro mechanismus pohonu. Méně mechanických dílů také zjednodušuje montáž.
U velkoobjemových spotřebních a komerčních produktů může i malé snížení ceny součástky významně ovlivnit celkové výrobní náklady.
Tato funkce je obzvláště cenná pro produkty, které se vyrábějí ve velkých objemech, jako jsou automatické dávkovače, chytré spotřebiče, zařízení pro kontrolu přístupu a elektronické stroje.
9. Vývoj produktů s úpravami na míru
Existuje i další důvod, proč jsou rámové solenoidy oblíbené – jejich možnost přizpůsobení.
Standardní pohon nemusí odpovídat požadovanému instalačnímu prostoru nebo mechanickému výkonu. Z tohoto důvodu mohou výrobci vytvářet zakázkové produkty dle specifikací klienta.
Mezi typické parametry přizpůsobení patří:
Obecné rozměry
Montážní otvory a montážní konzoly
Napětí cívky.
Odpor cívky
Délka zdvihu
Tažná síla
Síla tlačení
Rozměry pístu
Síla vratné pružiny
Připojovací/přívodní vodič
Pracovní cyklus
Provozní teplota
Povrchová úprava
Materiál pro bydlení
Přizpůsobení umožňuje začlenit pohon do návrhu od samého začátku.
To je obzvláště cenné pro inteligentní elektronické výrobky, protože aktuátor musí fungovat v rámci kompaktní vnitřní struktury.

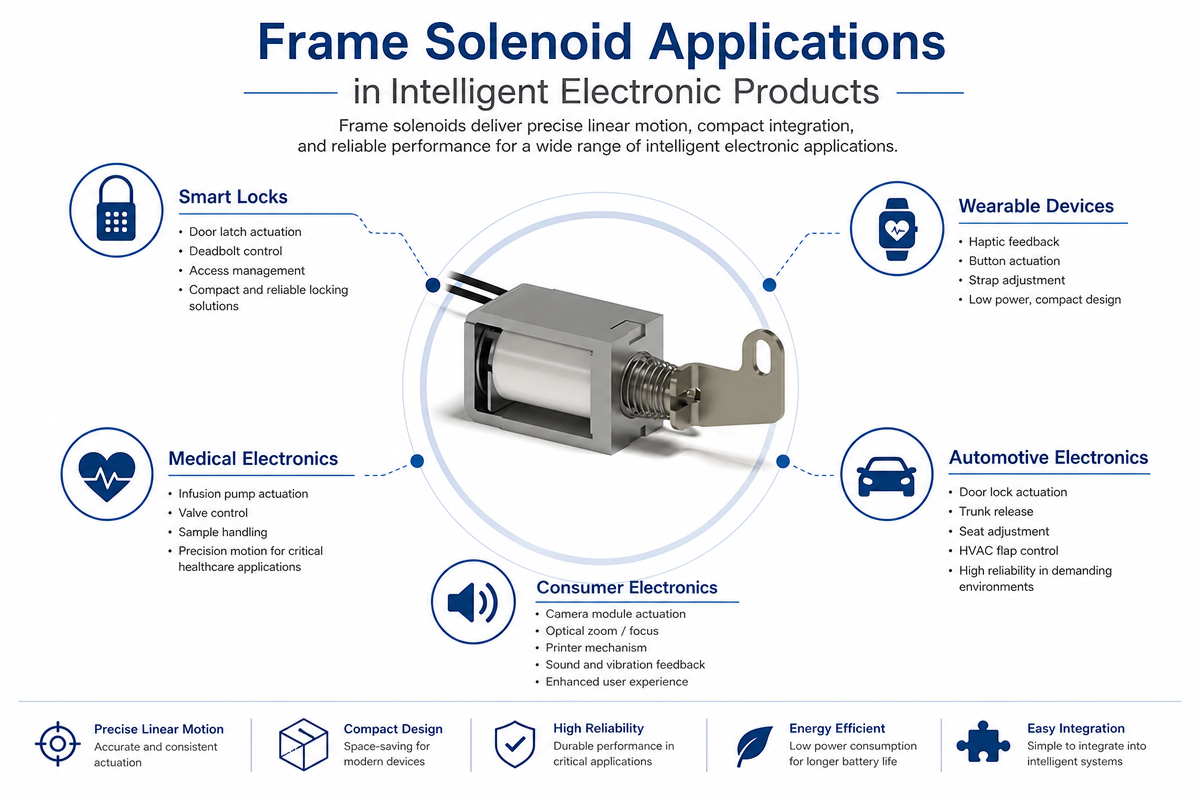

10. Aplikace v inteligentních elektronických produktech
Všestrannost rámových solenoidů umožňuje jejich použití v mnoha aplikacích.
Inteligentní zámky
Mohou aktivovat zamykací a odemykací mechanismy v elektronických zámcích, skříních, skříňkách a systémech kontroly přístupu.
Prodejní automaty
Pohon může uvolňovat produkty, ovládat dveře, ovládat mechanické brány nebo aktivovat dávkovací mechanismy.
Inteligentní spotřebiče
Inteligentní spotřebiče mohou používat solenoidy k ovládání dveří, západek, ventilů, spínačů nebo vnitřních mechanických mechanismů.
Zařízení pro automatizaci kanceláří
Elektromagnetické aktuátory mohou ovládat dráhy papíru, zámky, brány a mechanické součásti v tiskárnách, kopírkách, systémech pro manipulaci s dokumenty a dalších kancelářských zařízeních.
Automatické výdejní automaty
Pohony lze použít v lékařských, maloobchodních a komerčních dávkovacích strojích k uvolňování nebo ovládání produktů.
Systémy řízení přístupu
Elektronické systémy kontroly přístupu mohou kombinovat senzory, procesory a solenoidy rámů pro provádění automatických funkcí zamykání a odemykání.
Inteligentní průmyslové vybavení
Kompaktní solenoidy lze použít v průmyslových automatizačních systémech pro opakující se mechanické operace, jako je polohování, upínání, uvolňování a spínání.
11. Jak si inženýři vybírají rámový solenoid?
Existuje mnoho výhod rámových solenoidů, ale výběr správného modelu je úkol, který vyžaduje důkladné zvážení.
Nejprve musí inženýři určit požadovanou délku zdvihu. Pohon by se měl pohybovat dostatečně dlouho, aby provedl mechanickou operaci bez překročení zdvihu.
Za druhé, požadovaná síla by měla být stanovena při skutečném provozním zdvihu a nikoli při maximální síle.
Za třetí, elektrické charakteristiky by měly být kompatibilní s řídicím systémem. Je třeba odhadnout napětí, proud, odpor, spotřebu energie a pracovní cyklus.
Důležité jsou také podmínky prostředí, protože teplota, vlhkost, vibrace, prach, provozní frekvence a životnost ovlivňují výkon pohonu.
Nakonec by inženýři měli zvážit, zda standardní produkt splňuje požadavky, nebo zda se do návrhu lépe integruje produkt na míru.

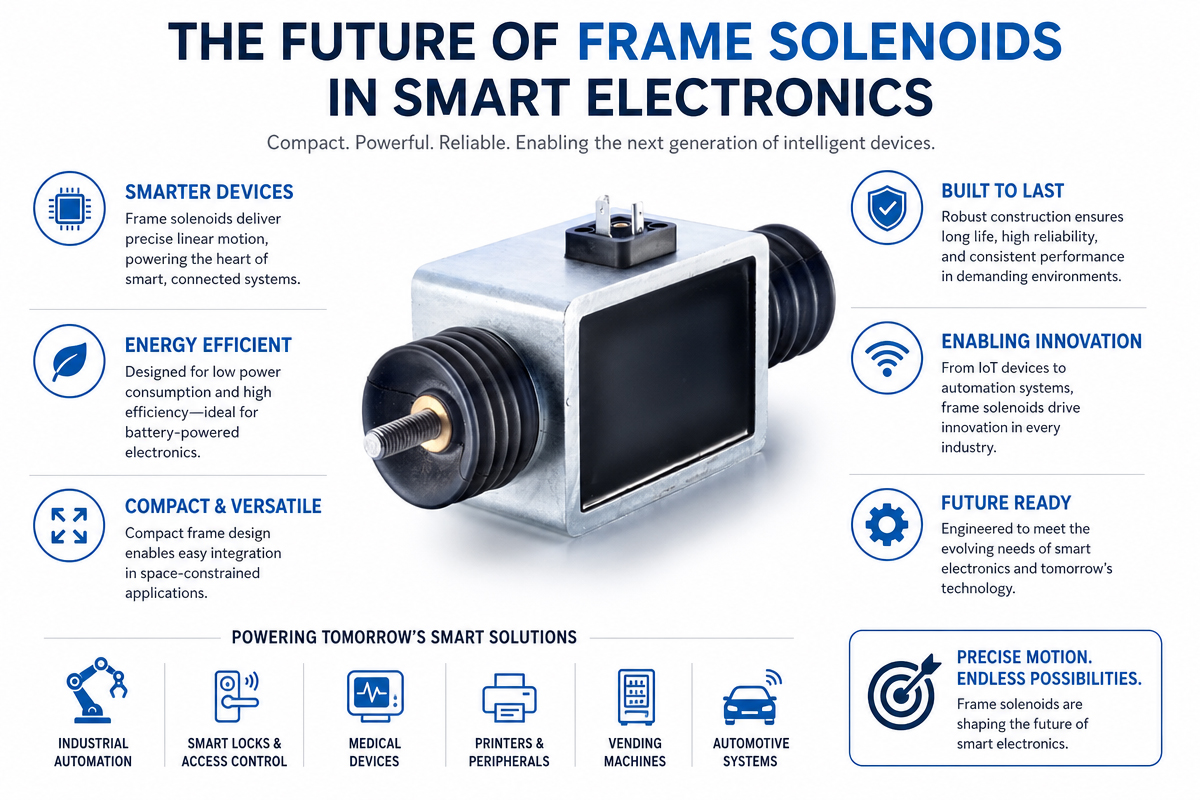

12. Budoucnost rámových solenoidů v inteligentní elektronice
Poptávka po kompaktních elektromechanických součástkách bude díky dalšímu vývoji inteligentních elektronických produktů pouze růst.
Další produkty se pravděpodobně stanou integrovanějšími, energeticky účinnějšími a kompaktnějšími. To výrobcům umožní vytvářet solenoidy s menším rámem, vylepšenou magnetickou účinností, optimalizovaným designem cívky, sníženou spotřebou energie, lepším tepelným výkonem a prodlouženou životností.
Stále populárnější bude i přizpůsobení na míru. Namísto pouhého výběru standardního aktuátoru mohou konstruktéři produktů spolupracovat s výrobci solenoidů na vytvoření aktuátoru na míru, který bude optimální pro konkrétní mechanický systém.
Tento konstrukční přístup může zlepšit spolehlivost produktu a zároveň snížit zbytečné náklady na prostor a komponenty.
13. ZÁVĚRY
Rámové solenoidy jsou oblíbené v inteligentních elektronických produktech díky své schopnosti provádět jednoduché, spolehlivé a ovladatelné lineární pohyby v kompaktním těle.
Tyto aktuátory mají několik výhod: malé rozměry, přímé elektromagnetické ovládání, rychlou odezvu, jednoduché elektronické ovládání, flexibilní elektrické specifikace, spolehlivý opakovatelný provoz, nízké náklady a možnost přizpůsobení.
Tyto aktuátory pomáhají převádět elektrické povely na mechanické akce v inteligentních zámcích, prodejních automatech, automatizovaných spotřebičích, kancelářském vybavení, systémech kontroly přístupu a průmyslové automatizaci.
Klíčem pro konstruktéry produktů není jen vybrat nejmenší a nejlevnější pohon. Nejlepší řešení by mělo odpovídat požadované síle, zdvihu, napětí, pracovnímu cyklu, instalačnímu prostoru a provozním podmínkám.
