Úvod do vyhoření solenoidů
Solenoidy lze díky své schopnosti ovládat pohyb pomocí elektromagnetických sil v různých odvětvích, od průmyslové automatizace po chytré zámky, zdravotnické prostředky, automobilový průmysl, prodejní automaty, ventily a bezpečnostní zařízení, použít v různých odvětvích, od průmyslové automatizace po chytré zámky, a to v oblasti lékařských přístrojů, prodejních automatů, ventilů a bezpečnostních zařízení. Jedním z hlavních problémů, kterým inženýři při práci se solenoidy čelí, je však jejich vyhoření.
Vyhoření solenoidu může způsobit prostoje zařízení, zvýšit náklady na údržbu a zpozdit proces výroby. Hlavní příčina vyhoření solenoidu nesouvisí s výrobní vadou, ale s nekompatibilitou napětí, přehřátím, nevhodným pracovním cyklem, mechanickým přetížením a dalšími provozními podmínkami.
Správné metody prevence mohou pozitivně ovlivnit výkon a životnost solenoidů tím, že pomohou zabránit možnosti jejich vyhoření.
Kapitola 1: Jak zabránit vyhoření solenoidu?
K vyhoření solenoidu dochází v důsledku poškození vnitřních vinutí solenoidu v důsledku přehřátí nebo napěťového namáhání. Měděná vinutí jsou potažena izolačním materiálem. Pokud teplota překročí mez izolace, izolace se přeruší a způsobí zkrat ve vinutích solenoidu.
Pokud selže izolace cívky solenoidu, pak:
Slabá magnetická síla
Zvýšené požadavky na proud
Přerušovaný provoz (
Úplné zastavení pohybu
Trvalé poškození vinutí solenoidu
V průmyslovém provozu může porucha solenoidu zastavit celý systém; proto hraje spolehlivost při návrhu důležitou roli.

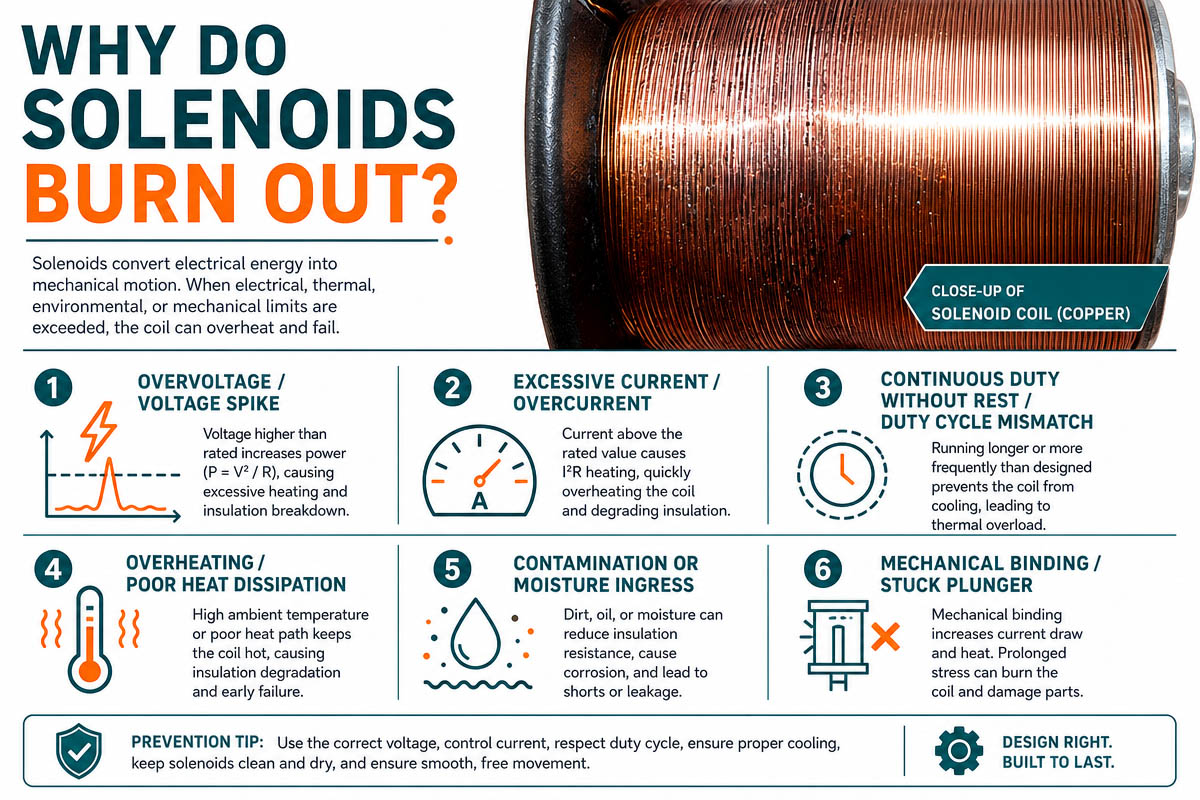

Kapitola 2: Proč se solenoidy spalují?
2.1: Nesprávné napájecí napětí
Napájení solenoidu napětím vyšším než specifikované napětí je jedním z hlavních důvodů spálení solenoidu.
Například:
12V DC solenoid s napětím 24V
24V solenoid s nestabilním napětím
Nesprávná provozní frekvence AC solenoidu
V důsledku napájení solenoidu vysokým napětím vzniká velké množství proudu cívkou:
Vyšší napětí se rovná vyššímu proudu, což znamená větší tvorbu tepla, které poškozuje vinutí solenoidu.
I krátkodobá práce s přepětím může vést ke spálení solenoidu.
Tipy na prevenci
Před instalací vždy ověřte jmenovité napětí.
Použití stabilního zdroje napětí
V případě potřeby přidejte prvky ochrany proti přepětí.
Nepoužívejte nestabilní napětí baterie.
2.2: Přehřátí a přetížení, spálení pouzdra solenoidu
Každý solenoid má jmenovitý pracovní cyklus, který udává, jak dlouho může být pod napětím.
Typické jmenovité pracovní cykly jsou
Přerušovaný provoz (krátkodobý provoz)
25% pracovní cyklus.
50% pracovní cyklus
100% pracovní cyklus
Pokud je solenoid určený pro krátkodobý provoz napájen nepřetržitě, teplo se bude hromadit v cívce.
Například:
Pokud zapnete solenoid na několik hodin, solenoid určený pro 10 sekund se spálí.
Tipy na prevenci
Vyberte solenoid, který je vhodný pro váš provozní cyklus
Najděte dobu aktivace a dobu odpočinku.
Pro dlouhodobé přidržení použijte přidržovací nebo západkový solenoid.
Pro snížení teploty použijte PWM řízení.
2. 3: Nedostatečný odvod tepla také způsobí spálení solenoidu.
Teplo je hlavní hrozbou pro spolehlivost solenoidů.
Během práce se část elektrické energie přeměňuje na magnetickou sílu a část na teplo. Pokud se teplo hromadí v cívce, teplota uvnitř se zvyšuje.
Faktory, které ovlivňují odvod tepla, jsou
Omezený prostor pro instalaci
Vysoká teplota
Plastové pouzdro bez ventilace
24/7 provoz
Špatný návrh montáže
Tipy pro prevenci 🙁
Zajistěte dostatečné větrání kolem solenoidu.
Neumisťujte do blízkosti zdrojů tepla.
Používejte tepelně odolné materiály.
Pokud potřebujete větší sílu, použijte větší solenoid.
Větší solenoid je tepelně účinnější, protože má více prostoru pro cívku a lepší odvod tepla.
2.4: Nesprávná velikost také způsobí spálení solenoidu
Častou chybou při návrhu je výběr solenoidu pouze na základě napětí a proudu.
Úvahy pro inženýry:
Požadovaná síla
Délka zdvihu
Provozní frekvence
Stav načítání
Prostor pro instalaci
Pracovní cyklus:
Provozní prostředí:
Pokud musí malý solenoid posunout těžkou zátěž, cívka solenoidu zůstane pod napětím, aniž by dokončila zdvih, a bude generovat velké množství tepla.
Tipy na prevenci:
Před výběrem solenoidu zvažte:
Požadovaná síla přitlačení
Požadovaná tažná síla
Délka zdvihu
Maximální provozní teplota
Život
Správně vybraný solenoid bude účinnější a bude mít delší životnost.
2. 5: Mechanické problémy a zablokování pístu
Solenoid pracuje pomocí pístu pohybujícího se v pouzdře solenoidu.
Mechanické problémy mohou způsobit dodatečné namáhání cívky, například:
Kontaminace půdy
Nesoulad
Nadměrné tření
Nesprávná instalace
Zlomená vratná pružina
Pokud se píst nemůže správně pohybovat, solenoid zůstane ve stavu vysokého proudu a bude generovat příliš mnoho tepla.
Tipy na prevenci:
Udržujte prostor pístu čistý.
Během instalace se ujistěte, že jste píst správně zarovnali.
Netlačte na píst z boku.
Během údržby zkontrolujte mechanický pohyb.
Pro přesné operace, jako jsou inteligentní zámky a systémy průmyslové automatizace, je nezbytný správný mechanický návrh.
2.6: Nesprávný výběr pružiny
Mnoho solenoidů typu push-pull má vratnou pružinu. Síla pružiny přímo ovlivňuje výkon solenoidu.
Příliš silná pružina potřebuje větší magnetickou sílu a způsobuje:
Vysoká spotřeba energie
Vysoká teplota cívky
Kratší životnost
Pokud je pružina příliš slabá, zpětný pohyb nebude spolehlivý.
Tipy na prevenci
Zvolte správnou sílu pružiny.
Otestujte celou sestavu v mechanické jednotce.
Zkontrolujte solenoid v reálných provozních podmínkách.
2.7: Elektrické problémy a nedostatek ochranných opatření způsobí spálení solenoidu.
Zapínání a vypínání solenoidů vytváří napěťové špičky, zejména při spínání stejnosměrných solenoidů.
Po odpojení napájení se magnetické pole zhroutí a vytvoří zpětné napěťové špičky, které mohou poškodit:
Izolace cívky
Řídicí obvody
Řidičské MOSFETy
Kontaktní relé
Tipy na prevenci:
Používejte ochranné prvky, jako např.
Flyback dioda
TVS diody
tlumicí obvod.
Tyto prvky snižují elektrické namáhání a zvyšují spolehlivost solenoidových systémů.

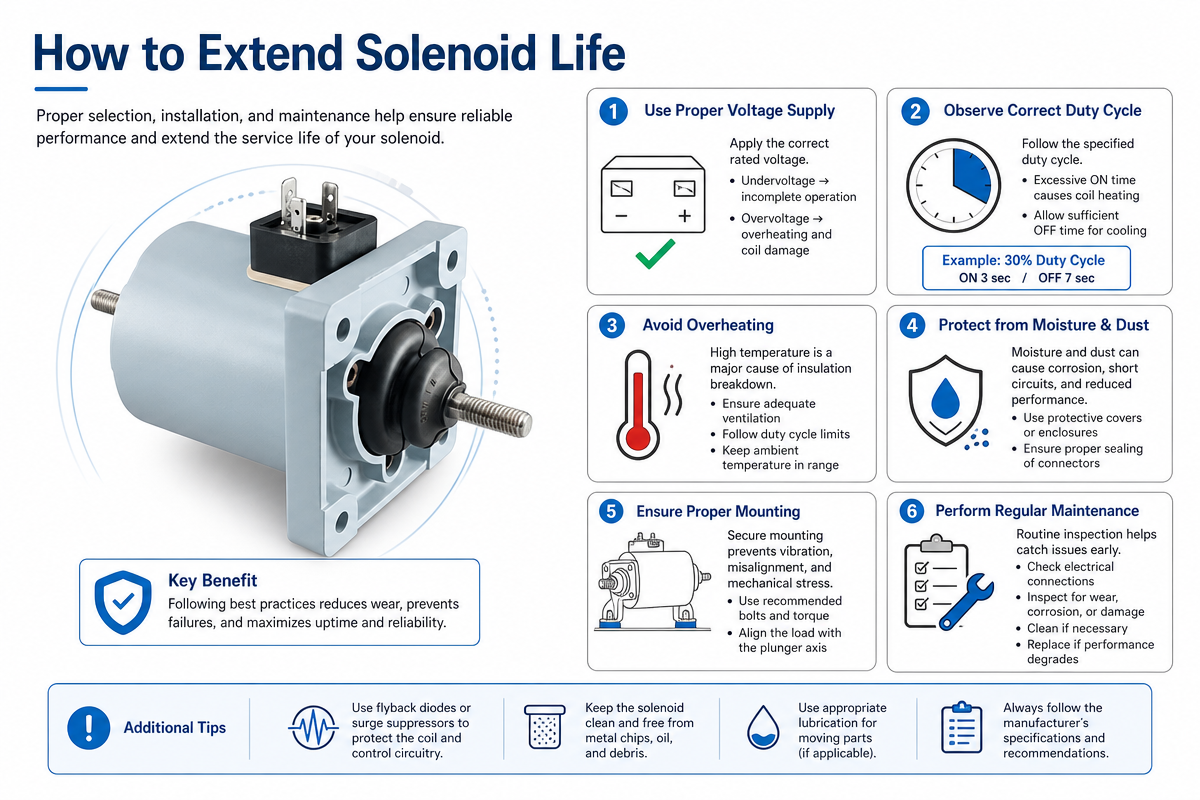

Kapitola 3: Jak prodloužit životnost solenoidu
3.1: Vyberte správný typ solenoidu
Pro různé aplikace jsou potřeba různé solenoidy:
Solenoid, trubice
Nejlepší pro:
Průmyslová automatizace
Uzamykací mechanismy
Zařízení (lékařské)
Výhody:
Kompaktní konstrukce
Vysoká účinnost
Delší životnost
Zajištění solenoidu
Nejlepší pro:
Aplikace napájené z baterií
Inteligentní zámky
Energeticky úsporné systémy
Výhody:
Ztrátový výkon pouze během spínání
Nízká spotřeba energie
Držák elektromagnetu
Nejlepší pro:
Dveřní systémy
Aplikace pro průmyslové holdingy
Méně stresující a spolehlivější výběr správného typu.
3.2: Práce v rámci jmenovitých specifikací
Vždy pracujte podle pokynů výrobce:
jmenovité napětí
Jmenovitý proud
Zdvihový tah
Pracovní cyklus
Teplotní rozsah
Nejrychlejší způsob, jak zničit solenoid, je pracovat mimo specifikace.
3.3: Pravidelně testujte a udržujte
Pravidelné testování pomůže identifikovat problém před úplným selháním.
Důkaz:
Teplota cívky
Provozní zvuk
Plynulost pohybu
Stabilita napětí
Mechanické opotřebení
Pravidelnou údržbou lze předejít neočekávaným prostojům průmyslových zařízení.
3.4: Vylepšení návrhu solenoidového ovládání
Moderní řídicí technologie může prodloužit životnost solenoidů.
Příklady:
PWM řízené
Nižší průměrný proud po aktivaci.
Snížení napětí
Vysoké napětí pro startování
Nižší napětí pro udržení.
Monitory inteligentních řídicích jednotek
Nyní teplota
Čas aktivace
Tyto techniky zabraňují nadměrnému zahřívání.

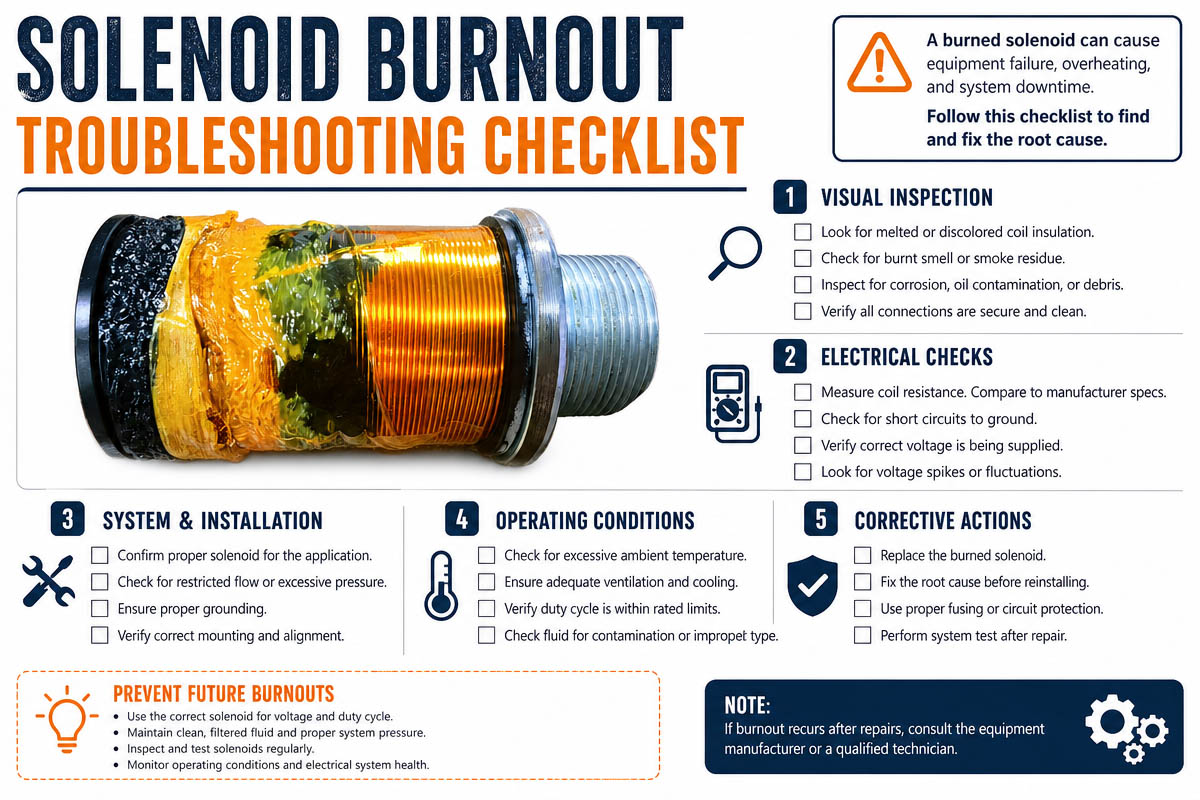

Kapitola 4: Kontrolní seznam pro řešení problémů s vyhořením solenoidu
4.1 Průvodce řešením problémů s vypálením solenoidu
Před výměnou vadného solenoidu je důležité znát příčinu poruchy. Hlavní příčinou spálení solenoidu jsou nesprávné napěťové podmínky, přehřátí, mechanické přetížení a nesprávný výběr produktu.
Níže naleznete seznam běžných problémů se solenoidy a doporučení, jak je vyřešit.
4.2: Kontrola položky Možné příznaky problému Doporučené řešení
1. Napětí zdroje napájení Napětí vyšší než jmenovité napětí solenoidu Cívka se extrémně zahřívá, má zápach spáleniny a náhle selhává. Zkontrolujte jmenovité napětí a použijte stabilní zdroj napájení.
2. Napájecí proud Nedostatečný nebo nadměrný proud Slabá síla, pomalý pohyb, přehřívání Zkontrolujte kapacitu zdroje napájení a přizpůsobte jej požadavkům na proud.
3. Odpor cívky Vinutí cívky poškozené nebo zkratované Žádný pohyb, abnormální odběr proudu Změřte odpor cívky a vyměňte poškozenou cívku.
4. Pracovní cyklus Solenoid je příliš dlouho napájen Teplota se neustále zvyšuje, cívka se spálila Zvolte model s vyšším pracovním cyklem nebo zkraťte dobu aktivace.
5. Provozní teplota Špatný odvod tepla nebo vysoká okolní teplota Snížená síla, zkrácená životnost Zlepšete ventilaci nebo vyberte tepelně odolné provedení.
6. Pohyb pístu Mechanické zablokování nebo nadměrné tření Bzučivý zvuk, ale žádný pohyb Vyčistěte píst, zkontrolujte jeho vyrovnání a odstraňte překážky.
7. Požadavek na zdvih Zdvih je pro vybraný solenoid příliš dlouhý. Pomalý chod, nedostatečná síla Vyberte solenoid s vhodným zdvihem a jmenovitou silou.
8. Zatěžovací síla Externí zatížení překračuje jmenovitou sílu. Nelze dokončit pohyb, přehřívání. Zvolte model solenoidu s vyšší silou.
9. Síla pružiny Vratná pružina je příliš silná. Vysoká spotřeba proudu, slabý pohyb Optimalizujte sílu pružiny podle aplikace.
10. Montážní vyrovnání Solenoid je nesprávně namontován Nerovnoměrné opotřebení, hlučný provoz Upravte montážní polohu a zajistěte správné vyrovnání.
11. Elektrická ochrana Chybí ochrana proti napěťovým špičkám Poškození regulátoru, selhání kontaktu Přidejte diodu flyback, TVS diodu nebo ochranný obvod.
12. Podmínky prostředí Prach, vlhkost, koroze, vibrace Zasekávání pístu, poškození izolace Použijte vhodný stupeň krytí a provedení těsnění.
4.2: Kontrola napájení
Před testováním solenoidu zkontrolujte, zda:
Je napětí správné?
Je nějaký problém se zdrojem napájení?
Může zdroj napájení dodat dostatek proudu?
Švihá napětí během přepínání?
Jedním z nejčastějších důvodů spálení solenoidu je připojení solenoidu ke zdroji napájení, který poskytuje napětí vyšší než jmenovité napětí solenoidu.
Například:
Připojení 12V DC solenoidu k 24V napájení může způsobit přehřátí a poškození cívky.
4.3 Kontrola odporu cívky
Zkontrolujte odpor cívky pomocí multimetru.
Možné výsledky:
Normální odpor
Cívka je pravděpodobně elektricky v pořádku.
Nekonečný odpor (otevřený obvod)
Došlo k prasknutí drátu cívky.
Vnitřní vinutí cívky je poškozené.
Nízký odpor
Zkrat vinutí cívky.
Pokud je odpor cívky abnormální, může být nutné vyměnit solenoid.
4.4: Kontrola přehřátí
Jedním z klíčových příznaků problémů se solenoidy je teplota.
Kontrola:
Teplota pouzdra během pracovního procesu.
Doba aktivace.
Doba mezicyklového chlazení.
Nastavení prostředí.
Důvody přehřátí mohou být:
Nesprávné napětí.
Vysoký pracovní cyklus:
Přetížení
Nízké větrání.
Pokud se solenoid nepřetržitě přehřívá, může dojít k selhání cívky solenoidu.
4.5: Kontrola mechanického pohybu
Cívka solenoidu může být elektricky funkční, ale mechanicky vadná.
Kontrola:
Pohybuje se píst správně?
Jsou na něm nějaké nečistoty nebo kontaminace?
Je mrtvice zastavena?
Je pružina prasklá?
Cívka musí v případě mechanického odporu pracovat více a produkuje další teplo.
4.6: Zkontrolujte požadovanou sílu a zdvih.
Jednou z typických chyb v procesu návrhu solenoidu je jeho volba na základě napětí a velikosti.
Správný výběr solenoidu by měl zohlednit následující aspekty:
Síla tahu.
Tažná síla.
Délka zdvihu. Stav zatížení.
Počet pracovních cyklů.
V případě, že je požadovaná síla větší než síla, kterou by solenoid mohl poskytnout, cívka solenoidu zůstává pod napětím a přehřívá se.
4.7: Typické příznaky selhání solenoidu a jejich řešení
Příznak 1: Solenoid se nepohybuje.
Příčiny:
Žádný zdroj napájení
Spálený drát
Špatné napětí
Mechanická překážka
Řešení:
✓ Kontrola elektrického zapojení
✓ Měření odporu cívky
✓ Kontrola pohybu pístu.
✓ Kontrola jmenovitého napětí.
Příznak 2: Solenoid je extrémně horký.
Možné důvody:
Překročení pracovního cyklu
Přepětí
Solenoid je malý.
Nízký odvod tepla
Platforma
✓ Zkrácení doby aktivace
✓ Optimalizace procesu chlazení
✓ Výběr solenoidu pro nepřetržitý provoz
✓ Vyhodnocení požadavků žádosti
Příznak 3: Nízká síla solenoidu
Příčiny:
Nízké napájecí napětí
Chybný tah
Přetížení
Magnety příliš daleko
Řešení:
✓ Kontrola napětí na svorkách cívky
✓ Minimalizace mechanického zatížení
✓ Volba silnější konstrukce solenoidu
Příznak 4: Solenoid se spouští brzy a později selhává
Příčiny:
Neustálé přehřívání
Stárnutí izolace
Vysoký počet provozních cyklů
Škody způsobené životním prostředím
Řešení:
✓ Kontrola pracovního cyklu
✓ Zlepšení tepelného managementu
✓ Výběr dílů s vysokou životností
4.7: Kontrolní seznam preventivní údržby spolehlivosti solenoidů
Technici by měli provádět pravidelné kontroly, aby se zabránilo budoucímu spálení solenoidu:
Napětí dle specifikace produktu
Odběr proudu je v mezích hodnocení.
Přípustná teplota cívky
Pracovní cyklus vhodný pro danou aplikaci
Volný pohyb pístu
Síla pružiny je správná.
Zarovnání je v pořádku.
Přítomnost elektrických ochranných zařízení
Prostředí je vhodné pro provoz.
Veďte záznamy o běžné údržbě.
4.8 Doporučení (konečné)
Většině případů spálení solenoidu lze předejít správným návrhem, instalací a pravidelnými kontrolami produktu. V případě spálení solenoidu nevyměňujte pouze vadnou součást; nejprve se pokuste najít hlavní příčinu problému.
Při správném výběru napětí, síly, pracovního cyklu a způsobu řízení by solenoidy mohly spolehlivě fungovat po dobu stovek tisíc cyklů v průmyslových aplikacích.

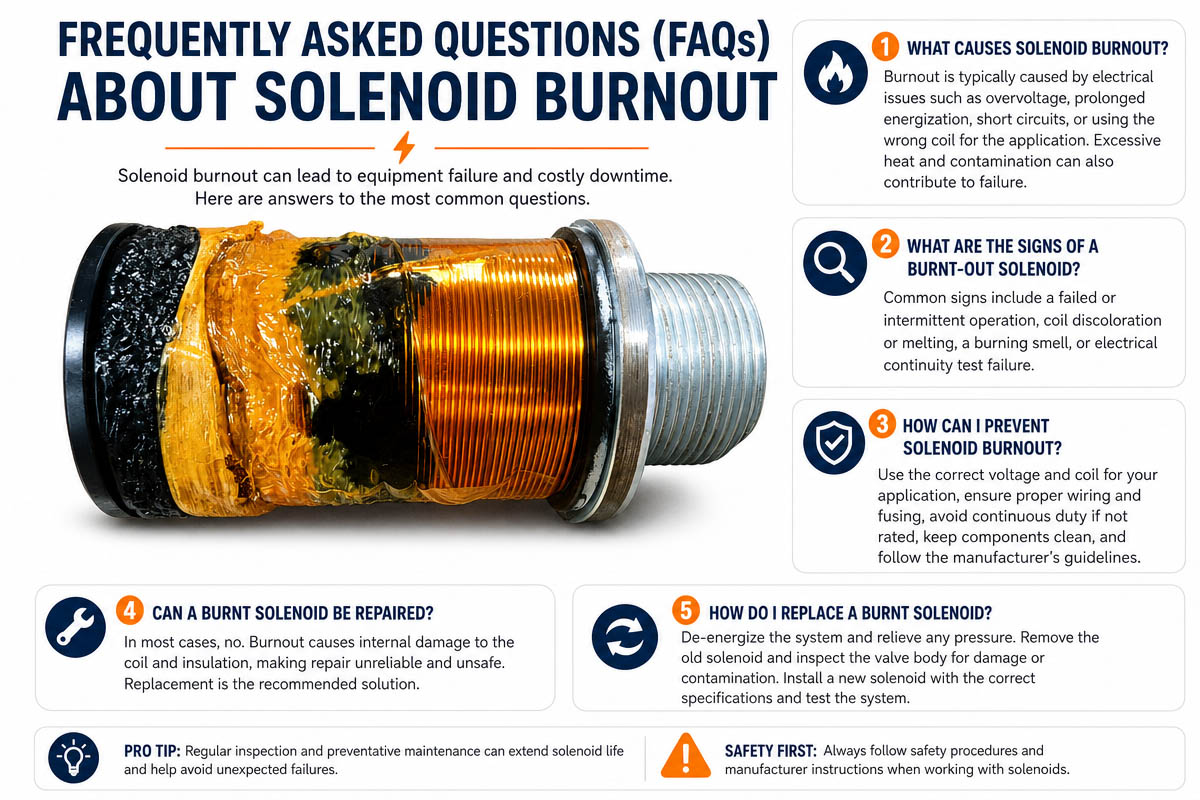

Kapitola 5: Často kladené otázky (FAQ) o spálení solenoidu
5. 1. Jaké jsou hlavní příčiny spálení solenoidu?
Většina případů spálení solenoidu se vyskytuje v důsledku následujících problémů:
Použijte vyšší napětí, než je jmenovité napětí.
Provozujte i po doporučeném pracovním cyklu
Špatný chladič
Výběr poddimenzovaného solenoidu
Mechanická překážka pístu
Nadměrné pružné rázy.
Elektrické přepětí
Vysoké okolní teploty.
Většině případů shoření solenoidů lze předejít správným výběrem a návrhem systému.
5.2 Jak zabránit spálení solenoidu?
Následuje několik tipů, jak zabránit přehřátí solenoidu:
Výběr správného jmenovitého pracovního cyklu
Použití správného napájecího napětí
Zvýšení cirkulace vzduchu kolem solenoidu
Nechceme mít neustálou aktivaci.
Použití PWM nebo regulace se sníženým přídržným proudem
V případě, že potřebujete větší sílu, zvolte větší solenoid.
5.3. Jak poznám, že je moje solenoidová cívka vadná?
Příznaky vadné cívky solenoidu:
Žádná elektromagnetická síla.
Žádné ponorné působení
Neobvyklé měření odporu
Zápach spáleniny z cívky
Změna barvy pouzdra cívky
Vysoká spotřeba proudu
Měření odporu cívky multimetrem je možné. Abnormální měření odporu by mohlo naznačovat poškození cívky.
5. 4. Co je to západkový solenoid a jak se liší od běžného solenoidu?
Běžný solenoid vyžaduje pro udržení v poloze konstantní energii.
Západkový solenoid má strukturu s permanentním magnetem, který po aktivaci drží píst v požadované poloze. Napájení je potřeba pouze během spínání.
Výhody západkových solenoidů:
Snížená spotřeba energie
Nižší produkce tepla
Prodloužená životnost baterie
Snížené riziko spálení solenoidu
Široké použití v:
Inteligentní zámky
Zařízení na baterie
Přenosné vybavení
Energeticky úsporné systémy
5.5. Lze PWM řízení použít k zabránění spálení solenoidu?
Ano. Díky PWM (pulzně šířkové modulaci) řízení lze snížit tvorbu tepla.
Obvyklý postup:
Pro počáteční pohyb se na okamžik přivede plné napětí.
Snížení stávajícího držení pomocí PWM
Výhody:
Snížení teploty cívky
Snížená spotřeba energie
Zvýšená životnost solenoidu
Zlepšení efektivity systému
5. 6. Jak často by se měly solenoidy servisovat?
Četnost údržby závisí na prostředí aplikace a provozních podmínkách.
V průmyslovém použití by rutinní kontroly měly zahrnovat:
Kontrola teploty cívky
Zkouška pohybu pístu
Měření napětí
Testování mechanického ustavení
ODSTRAŇOVÁNÍ PRACHU A NEČISTOT
Preventivní údržba by mohla pomoci včas odhalit problémy a zabránit selhání zařízení.
5. 7. Jak vybrat správný solenoid, aby se zabránilo vyhoření?
Při výběru solenoidu je třeba zvážit:
Požadované napětí
Požadovaný proud
Síla tlačení a tahu
Délka tahu
Pracovní cyklus
Provozní teplota
Oblast instalace
Naděje dožití
Spolupráce s profesionálním výrobcem solenoidů by mohla pomoci zajistit, aby vybraný model vyhovoval skutečným požadavkům aplikace.
5. 8. Jaká je normální životnost kvalitního solenoidu?
Životnost závisí na konstrukci, použití a provozních podmínkách.
Vysoce kvalitní průmyslové solenoidy by mohly dosáhnout:
Aplikace s více než 100 000 provozními cykly
Optimalizovaná konstrukce pro stovky tisíc cyklů.
Správná kontrola a údržba by mohly prodloužit životnost.
Výběr a provozní podmínky jsou faktory určujícími životnost solenoidu.
5. 9. Proč inženýři testují solenoidy před hromadnou výrobou?
Testování prototypu umožňuje ověřit:
Skutečný výkon
Zvýšení teploty
Schopnost pracovního cyklu (
Mechanické seřízení
Spotřeba energie
Dlouhodobá spolehlivost
Testování v hromadné výrobě by mohlo snížit riziko spálení solenoidu, selhání produktu a nákladných přepracování.
Kapitola 6: Závěry o vyhoření solenoidu
Vyhoření solenoidu je typická závada, ale lze jí předejít. Většina vyhoření solenoidu se vyskytuje v důsledku nesprávného napětí, příliš velkého počtu pracovních cyklů, špatného odvodu tepla, nesprávného dimenzování a mechanických problémů.
Pro prodloužení životnosti solenoidu:
Vyberte správný model solenoidu.
Přizpůsobte to jmenovitým napětím a proudem.
Ovládejte provozní teplotu.
Vyhněte se nadměrnému počtu pracovních cyklů.
Chraňte elektrické obvody.
Zkontrolujte správnou mechanickou instalaci.
V průmyslových aplikacích by spolupráce se zkušeným výrobcem solenoidů ve fázi návrhu mohla pomoci zajistit lepší výkon, delší životnost a spolehlivost.
Správně zvolený a řízený solenoid by mohl zajistit stovky tisíc provozních cyklů.
