Kapitola 1: Úvod Vypočítaná tažná síla solenoidu
Výběr správného aktuátoru je nezbytný pro spolehlivý provoz průmyslových strojů v rámci automatizačních systémů. Solenoidy představují jedny z nejoblíbenějších elektromagnetických aktuátorů díky své rychlé reakci, malým rozměrům, spolehlivému provozu a jednoduché konstrukci.
Jedním z nejdůležitějších parametrů k vyhodnocení je však tažná síla solenoidů.
Nesprávná volba tažné síly může vést k několika problémům:
Mechanismus nebude schopen provádět potřebné operace.
Solenoid bude přetížený, přehřátý a porouchá se.
Stroj se při provozu vysokou rychlostí stane nestabilním.
Zvýšené mechanické namáhání zkrátí životnost solenoidu.
Proto je pro inženýry zásadní naučit se, jak vypočítat tažnou sílu solenoidů, aby si mohli vybrat správný aktuátor a zvýšit výkon strojů.
Tento článek poskytuje informace o výpočtu tažných sil solenoidů, ovlivňujících faktorech a praktických přístupech k výběru solenoidů pro automatizační systémy.
Kapitola 2: Jaká je tažná síla solenoidu?
Tažná síla představuje elektromagnetickou sílu, která je generována cívkou solenoidu, když je píst vtažen dovnitř po aplikaci elektrické energie.
Tažná síla je schopnost solenoidu pohybovat nebo udržovat mechanické zatížení.
V automatizačních zařízeních se tažná síla obvykle vyhodnocuje v jednotkách jako
N
Gramová síla (gf)
Kilogramová síla (kgf)
Lbf (libra síly)
Konverze: –
1 N ≈ 101.97 gf, 1 kgf ≈ 9.81 N
Například solenoid s tažnou silou 50 N je schopen produkovat:
50 × 101.97 = 5098 gf, neboli přibližně 5.1 kgf tažné síly.

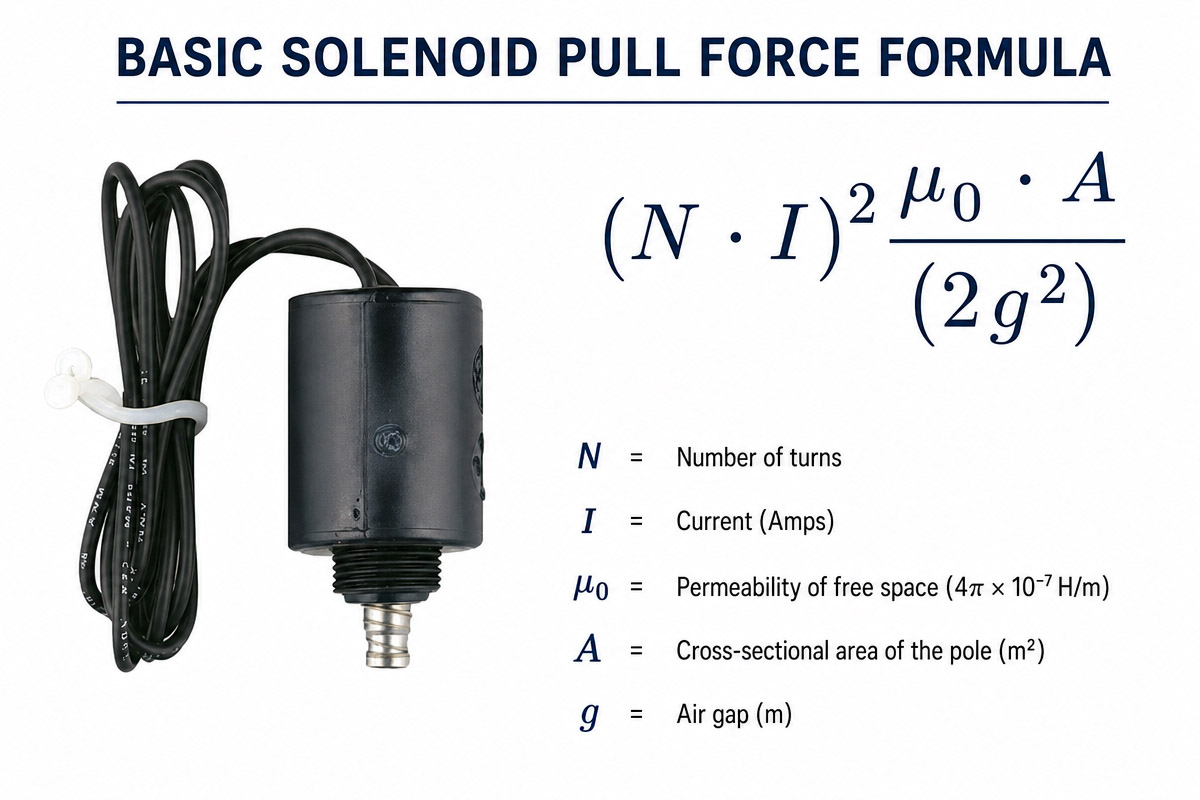

Kapitola 3：Základní vzorec pro výpočet tažné síly solenoidu
Teoretickou elektromagnetickou sílu solenoidů lze vypočítat pomocí následujícího vzorce:
F = B 2 A 2 μ 0
Kde:
F = Magnetická přitažlivá síla (N)
B = Hustota magnetického toku (T)
A = Efektivní plocha pólu (m²) μ₀ = Propustnost volného prostoru
V praktických aplikacích však výpočet magnetického toku závisí na následujících faktorech:
Počet závitů cívky
Současnost
Magnetické materiály
Délka vzduchové mezery
Konstrukce pístu
Struktura jádra
Výrobci solenoidů tedy poskytují křivku síla-zdvih, která demonstruje skutečný výkon tažné síly.
Kapitola 4: Tažná síla solenoidu a vzduchová mezera
Vzduchová mezera představuje jeden z hlavních faktorů, které ovlivňují tažnou sílu solenoidu.
Pravidlo:
Větší tažná síla = menší vzduchová mezera
Když je píst daleko:
Vysoká magnetická odolnost.
Magnetická účinnost se snižuje.
Tažná síla se snižuje.
Když je píst zavřený:
Silnější magnetický obvod.
Větší magnetická přitažlivost.
Tažná síla je maximální.
Příklad:
Trubkový solenoid obsahuje:
Zdvih Tažná Síla Vzdálenost
Zdvih 10 mm, 20 N
Zdvih 5 mm 45 N
Zdvih 1 mm 100 N
Proto je pro inženýry velmi důležité kontrolovat potřebnou tažnou sílu při skutečném zdvihu, a nikoli pouze při maximální hodnotě síly.

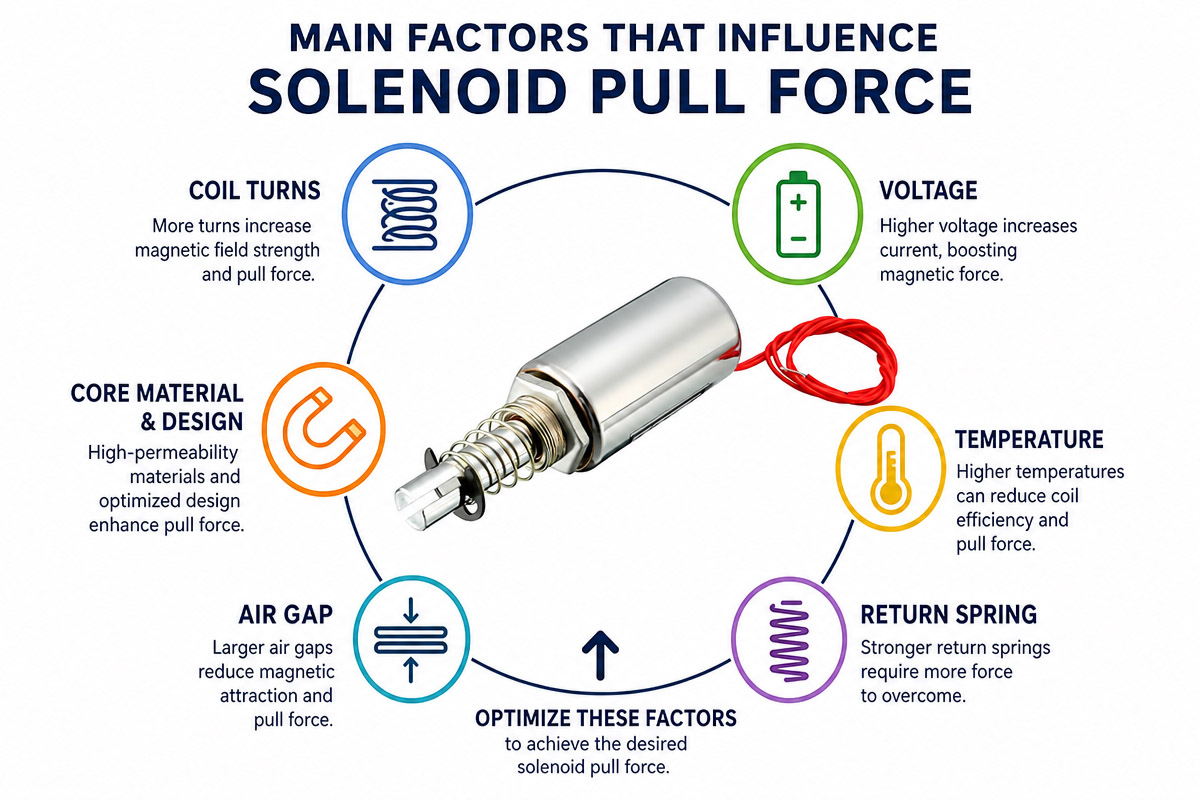

Kapitola 5: Hlavní faktory ovlivňující tažnou sílu solenoidu
5.1 Proud a napětí cívky
Elektromagnetická síla je úměrná výkonu cívky.
Zvýšení napětí povede ke zvýšení následujících parametrů:
Proud cívky
Síla pole (magnetického)
Tažná síla
Pro stejnosměrné solenoidy:
Výkon = napětí x proud
Příklad:
12V a 24V solenoid se stejnou konstrukcí může mít odlišný výkon.
Zvýšené napětí však také znamená více:
Výroba tepla
Spotřeba energie
Teplota cívky
Proto by měl existovat kompromis mezi silou a tepelným výkonem.
5.2 Návrh cívky
Cívka je hlavní částí solenoidu.
Mezi nejdůležitější parametry cívky patří:
Počet otáček
MĚŘÍTKO DRÁTU
Silnější drát může vést větší proud.
Vzdor
Nižší odpor však vede k většímu proudu a větší spotřebě energie.
Profesionální výrobce solenoidů optimalizuje:
Návrh vinutí cívky
Velikost měděného drátu
Izolační materiál
Pracovní cyklus
5.3 Materiál pístu
Materiál pístu má přímý vliv na magnetickou účinnost.
Běžné materiály pro písty jsou
Nízko uhlíková ocel
Železo, čisté
Magnetická nerezová ocel
Materiály s vysokou magnetickou permeabilitou mohou nabídnout:
Zvýšení tažné síly
Zkrácení doby odezvy
Zvýšená účinnost
Dále je lze vylepšit povrchovou úpravou, jako je pokovování niklem.
5.4 Délka zdvihu
Dráha pohybu solenoidového pístu se označuje jako zdvih.
Některé typické zdvihy automatizačních solenoidů:
1 mm.
3 mm
5 mm.
10mm
20mm
Obecně platí, že zvětšená délka zdvihu znamená sníženou tažnou sílu.
Například:
Solenoid produkuje:
Zdvih 2 mm, 80 N
40 N při zdvihu 8 mm
20 N při zdvihu 15 mm
Proto je nutné, aby inženýři definovali:
Požadovaná délka zdvihu
Síla při požadovaném zdvihu
Pracovní frekvence
před výběrem solenoidu.
Kapitola 6: Jak vypočítat potřebnou tažnou sílu solenoidu pro automatizované stroje
Praktický přístup k výpočtu:
Krok 1: Výpočet mechanického zatížení
Je nutné stanovit velikost nákladu, který je třeba přemístit.
Příklad:
Stroj musí zatáhnout za zajišťovací mechanismus:
Hmotnost nákladu:
10 kg
Gravitační síla:
10 * 9.81 = 98.1 N
Krok 2: Tření a součinitel bezpečnosti
Automatizační systémy vždy vyžadují určitou bezpečnostní rezervu.
Doporučený bezpečnostní faktor:
Lehké aplikace: 1.5x
Průmyslové aplikace: 2×
Náročná aplikace: 3x
Výpočet:
Požadovaná síla:
98.1 N × 2 = 196.2 N
Proto solenoid s alespoň
Je třeba zvolit tažnou sílu 200 N.
Krok 3: Zkontrolujte sílu při skutečné délce zdvihu
Nikdy nevybírejte podle maximální síly.
Příklad:
Požadavky:
Zdvih: 10 mm
Síla = 200 N
Jmenovité hodnoty solenoidu:
300 N při zdvihu 0 mm je pouze:
150 N při zdvihu 10 mm
Vždy ověřte křivku síly solenoidu poskytnutou výrobcem.

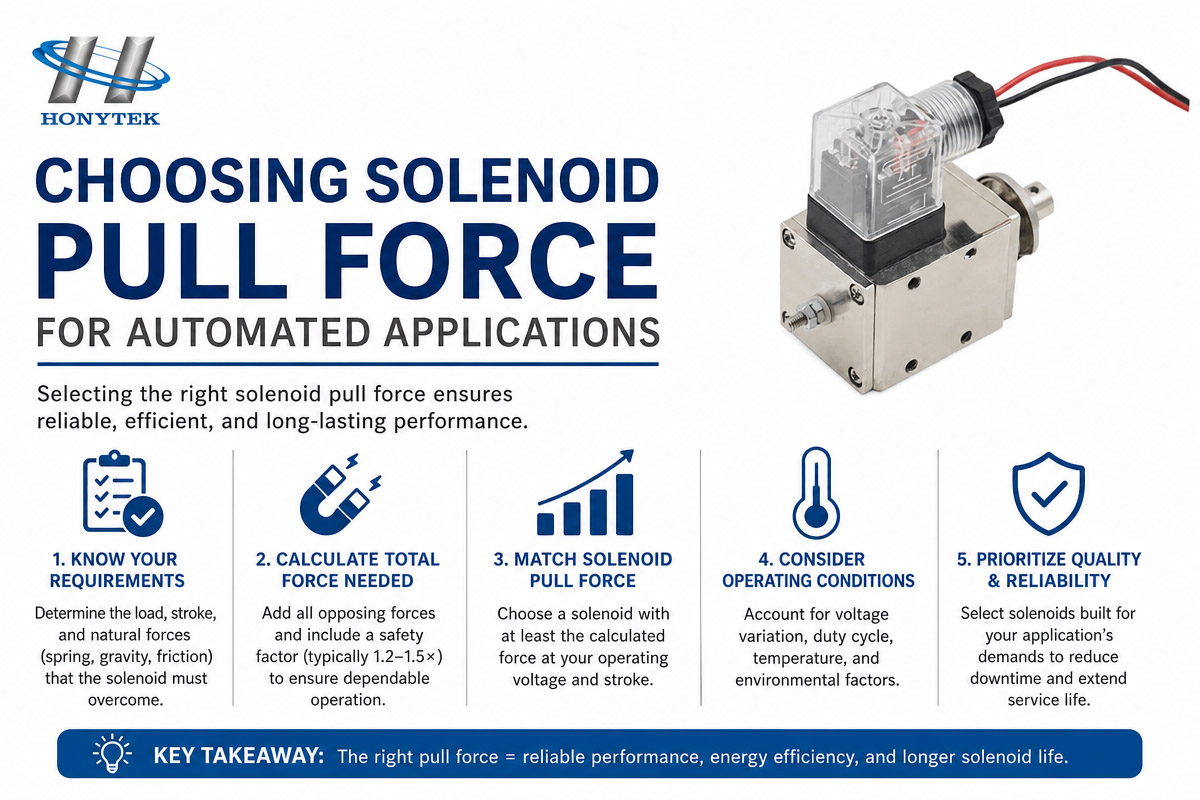

Kapitola 7: Výběr tažné síly solenoidu pro automatizované aplikace
Různé automatizační systémy vyžadují různé síly.
Malá automatizovaná zařízení
Aplikace:
Senzory
Malé zámky
Lékařské přístroje
Elektronika
Normálová síla:
5-30 N.
Střední automatizační zařízení.
Aplikace:
Dopravníky
Montážní stroje
Zkušební zařízení.
Normálová síla: .
30-150 N.
Průmyslová automatizace - těžké
Aplikace:
Robotika
Průmyslové armatury
Balicí stroje
Normálová síla:
150–1000 N+
Kapitola 8: Jak zlepšit tažnou sílu solenoidu
Tažná síla solenoidu je důležitým parametrem v různých technických oblastech, včetně průmyslové automatizace, robotiky, ventilů, zámků a řízení pohybu. Nedostatečné generování síly solenoidem může vést k neschopnosti provádět požadované úkoly a dokonce k prostojům zařízení.
Abyste zlepšili tažnou sílu solenoidu, musíte zvážit následující parametry: magnetický obvod, konstrukci cívky, konstrukci mechanických součástí a pracovní podmínky. Zde je seznam některých účinných řešení, která vám pomohou zlepšit výkon vašeho solenoidu.
8.1 Zvýšení výkonu a proudu cívky
Magnetické pole generované cívkou určuje magnetickou sílu solenoidu. Zvýšení proudu cívkou může magnetickou sílu zvýšit.
Můžete implementovat následující metody:
Zvyšte provozní napětí v rozsahu jmenovitých hodnot;
Snižte odpor cívky;
Zlepšit průměr drátu a počet závitů cívky;
Zvýšení výkonu však vede ke zvýšení teploty. Abyste zabránili přehřátí cívky, musíte tyto dva faktory vyvážit při návrhu solenoidu.
8.2 Zkrácení délky vzduchové mezery
Vzduchová mezera mezi pístem a magnetickým jádrem výrazně ovlivňuje výkon solenoidu.
Krátká vzduchová mezera zajišťuje:
Vyšší magnetická účinnost;
Větší tažná síla;
Rychlejší doba odezvy;
V návrhu solenoidu musíte optimalizovat umístění pístu a magnetického jádra, abyste se vyhnuli zbytečným mezerám.
Maximální tažná síla je často pozorována, když je píst blízko jádra. Proto je nutné ověřit sílu ve skutečné pracovní poloze.
8.3 Zvýšení kvality magnetických materiálů
Výkon solenoidu závisí na materiálových vlastnostech pístu a pouzdra.
Materiály s vyšší magnetickou permeabilitou zvyšují magnetický tok a zvyšují tažnou sílu.
Tyto materiály obvykle zahrnují:
Čisté železo;
Nízkouhlíková ocel;
Magnetická nerezová ocel;
Takový přístup vám umožní zvýšit sílu bez změny velikosti solenoidu.
8.4 Optimalizace návrhu magnetického obvodu
Správný návrh magnetického obvodu zvyšuje jeho účinnost a minimalizuje magnetický únik.
Vylepšení zahrnují:
Optimalizace tvaru jádra;
Zvětšete efektivní magnetickou plochu;
Zlepšete vyrovnání pístu;
Snížení magnetického odporu;
Zakázková konstrukce solenoidu poskytuje optimální magnetickou strukturu pro vaši specifickou aplikaci a tím i vyšší výkon.
8.5 Snížení mechanického tření
Mechanické tření snižuje výstupní sílu solenoidu.
Pro zvýšení výkonu musíte:
Zajistěte plynulý pohyb pístu;
Zajistěte správnou povrchovou úpravu;
Zajistit dobré tolerance obrábění;
Snižte nadměrné mechanické zatížení;
Mechanismus s nízkým třením umožňuje přeměnit více elektromagnetické síly na mechanickou sílu.
8.6 Používejte správnou technologii regulace napětí
V mnoha automatizačních systémech je potřeba vysoká spouštěcí síla, ale nižší přídržná síla. K vyřešení tohoto problému můžete použít následující techniky:
Obvody pro zvyšování napětí;
PWM řízení;
Energeticky úsporné řídicí moduly;
Takové metody poskytují vysokou počáteční sílu, ale během provozu spotřebovávají méně energie.

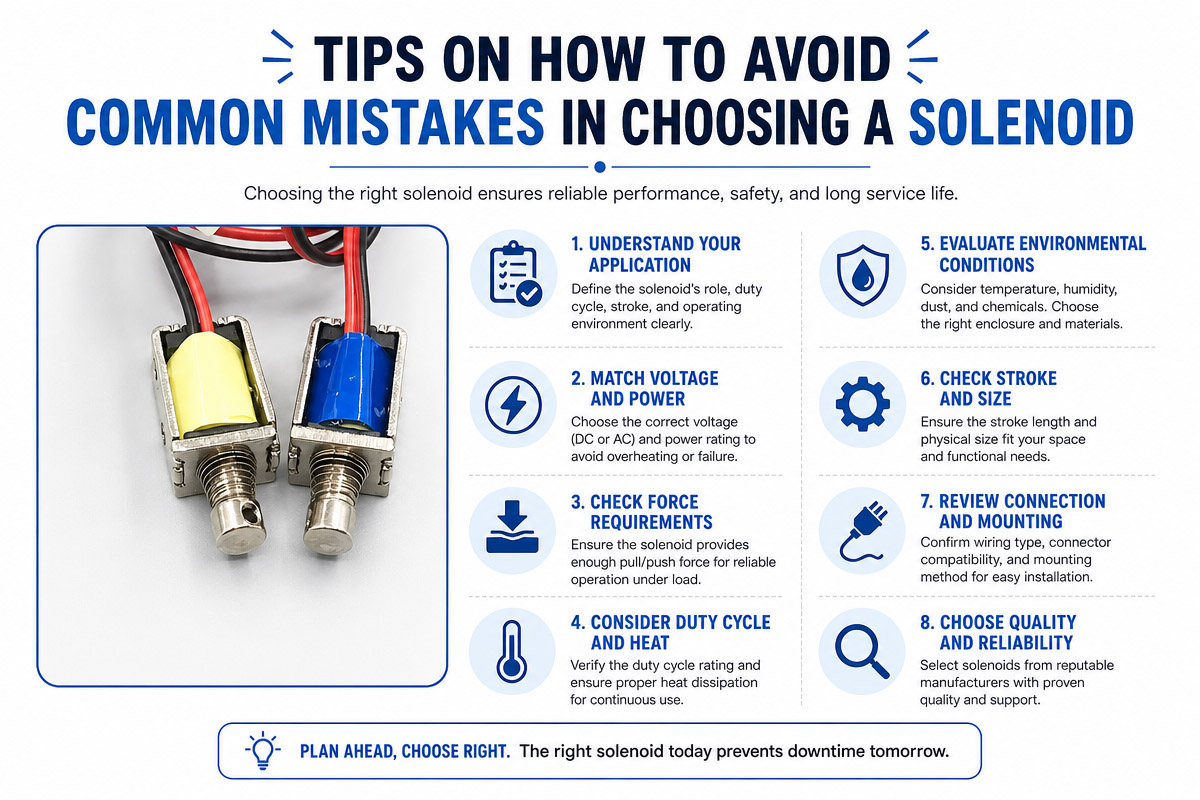

Kapitola 9: Tipy, jak se vyhnout běžným chybám při výběru solenoidu
Správná volba vhodného solenoidu zaručuje správnou funkci, prodlouženou životnost a stabilní provoz průmyslového stroje. Existuje mnoho běžných chyb při výběru, které mohou vést k nedostatku dostatečné síly, zahřívání, poškození nebo zvýšeným nákladům na údržbu zařízení. Pokud budete vědět o těchto chybách, budete mít možnost vybrat si správný solenoid.
9.1 Nedbalost při odhadu potřebné síly a zdvihu
Nejčastější chybou je výběr solenoidu v závislosti na jeho velikosti nebo vzhledu. Nejdůležitější jsou parametry, jako je síla a délka zdvihu. Pokud solenoid není schopen vyvinout dostatečnou sílu k dosažení potřebného zdvihu, pak nebude poloha zátěže správná.
Při výběru solenoidu mějte na paměti:
Potřebná síla tlačení nebo tahu
Délka zdvihu operace
Mechanická odolnost a hmotnost zátěže
Bezpečnostní faktor
Vždy se řiďte tabulkou síly solenoidu, nejen maximální silou.
9.2 Výběr nesprávného napětí
Další chyba je spojena s výběrem nesprávné specifikace napětí. Všechny solenoidy se vyrábějí s určitým provozním napětím, například DC 5 V, 12 V, 24 V nebo 48 V.
Při použití solenoidu na vyšším napětí se můžete setkat s problémy, jako jsou
Zahřívání
Zničení cívek
Kratší životnost
S nižším napětím můžete dosáhnout:
Nedostatečné magnetické pole
Příliš pomalá reakce
Žádná akce
Zkontrolujte prosím napětí solenoidu a porovnejte ho s napětím vašeho zařízení.
9.3 Zanedbání pracovního cyklu a podmínek odvodu tepla
Někdy inženýři berou v úvahu pouze sílu a ignorují pracovní dobu. Solenoid určený pro přerušovaný provoz se během nepřetržitého provozu zahřívá.
Zvážit:
Potřebný pracovní cyklus
Provozní frekvence
Teplota prostředí
Podmínky pro odvod tepla
9.4 Nezohlednění instalačního prostoru
Solenoid může fungovat efektivně, ale je považován za vadný, protože jej nelze nainstalovat do zařízení. Zkontrolujte:
Montážní rozměry
Orientace konektorů a hřídele
Prostor pro montáž
9.5 Výběr nekvalitního solenoidu
Nejlevnější solenoid nemůže být dostatečně spolehlivý. Nevhodné materiály, špatná magnetická konstrukce a nedostatečné testování způsobí zvýšenou poruchovost.
Jak vybrat správného dodavatele solenoidů:
Informace o silových zkouškách
Zkoušky života
Informace o kontrole kvality
Vyhnutí se těmto běžným chybám dá inženýrům příležitost vybrat správné řešení solenoidu.
Kapitola 10: Závěr
Při návrhu automatizačních strojů je velmi důležitým krokem výpočet tažné síly solenoidů. Kromě potřebného zatížení musí inženýři zohlednit zdvih, pracovní cyklus, napětí, konstrukci cívky a bezpečnostní faktor.
Správný postup výběru je následující:
Vypočítejte mechanické zatížení.
Zajistěte bezpečnostní rezervu.
Zkontrolujte sílu při pracovním zdvihu.
Napětí, napětí a pracovní cyklus.
Vyberte správný solenoidový pohon.
Správná volba solenoidu umožňuje zvýšit spolehlivost stroje, prodloužit jeho životnost a zlepšit výkon automatizace.
Spolupráce s profesionálním výrobcem solenoidů může pomoci optimalizovat magnetický design a dosáhnout optimální rovnováhy mezi silou, velikostí, spotřebou energie a náklady pro aplikace průmyslové automatizace.
Kapitola 11: Nejčastější dotazy k výpočtu tažné síly solenoidu
1. Co je to tažná síla solenoidu a proč je důležitá?
Tahová síla solenoidu – Magnetická síla vyvíjená solenoidem, když je píst vtažen do cívky. Určuje schopnost solenoidu pohánět, pohybovat, ovládat nebo tahat mechanické zatížení v aplikaci.
Tažná síla solenoidu závisí na:
Výkon cívky (napětí, ampéry)
Počet závitů cívky
Vlastnosti magnetického materiálu
Vzdálenost vzduchové mezery
Velikost a tvar pístu
Délky zdvihů
Provozní teplota
Výpočet přesné tažné síly umožňuje inženýrovi vybrat správný model solenoidu bez problémů, jako je přehřátí, nedostatečný pohyb, zkrácená životnost atd.
2. Jak se vypočítá tažná síla solenoidu?
Pomocí vzorce pro magnetickou sílu můžeme odhadnout teoretickou tažnou sílu solenoidu:
F = (B^2 * A) / (2 * u_0)
Kde:
F – Tažná síla (Newton, N)
B – Hustota magnetického toku (Tesla, T)
A – Efektivní plocha pólu (m²) μ₀ – Magnetická permeabilita volného prostoru
Výpočet přesné tažné síly solenoidu v praktickém provedení zařízení je však mnohem složitější, protože magnetické pole je ovlivněno:
Změna vzduchové mezery
Nasycení jádrového materiálu vlhkostí
Odpor cívky
Provozní napětí
Mechanická konstrukce
Výrobci proto ověřují tažnou sílu simulací a fyzikálními zkouškami.
3. Zůstává tažná síla solenoidu konstantní během celého zdvihu?
Ne. Tažná síla solenoidu není během jeho provozu konstantní.
Obecně:
Malá vzduchová mezera vede k větší tažné síle;
Velká vzduchová mezera vede k menší tažné síle;
Jakmile se píst přiblíží k magnetickému jádru, magnetický obvod se zlepší a tažná síla se výrazně zvýší. Tažná síla na začátku zdvihu je díky velké vzduchové mezeře nižší.
Výrobci solenoidů proto poskytují křivky síla-zdvih zobrazující dostupnou sílu v různých bodech.
4. Vliv napětí a proudu na tažnou sílu solenoidu.
Magnetické pole cívky je úměrné jejímu napětí a proudu.
Vysoký proud vytváří velké magnetické pole, které následně vytváří velkou tažnou sílu. Zároveň se ale zvýší teplota cívky.
Vztah je přibližný a lze jej znázornit následovně:
Vysoké napětí → Vysoký proud → Vysoká magnetická síla
Snížení proudu v důsledku zvyšující se teploty → Snížení síly
Pokud chcete solenoid používat nepřetržitě, musíte zvážit pracovní cyklus, abyste zabránili přehřátí zařízení.
Příklad:
Solenoid s napětím DC 12 V generuje menší sílu než stejná konstrukce při napětí DC 24 V.
Krátkodobý solenoid vytváří větší sílu než solenoid s nepřetržitým provozem, protože je schopen pracovat s vyšším výkonem po omezenou dobu.
5. Informace potřebné k výpočtu/výběru správné tažné síly solenoidu.
Technici by měli pro výběr správného solenoidu poskytnout následující údaje:
Požadovaná tažná síla (N nebo kgf)
Síla potřebná k zatlačení (pokud je to relevantní)
Délka zdvihu (mm)
Provozní napětí (stejnosměrné napětí)
Pracovní cyklus (%)
Frekvence provozu (cykly za minutu, za hodinu)
Volný prostor pro instalaci
Požadovaná životnost (cykly)
Provozní teplota
Profesionální výrobce solenoidů vytvoří magnetický obvod, specifikace cívky, sílu pružiny a mechanickou strukturu v závislosti na výše uvedených informacích.
