Capitolul 1 Introducere

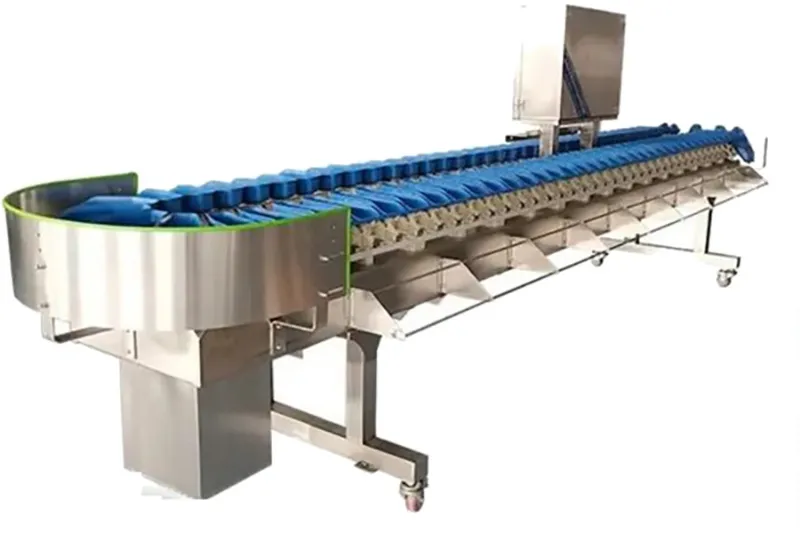

O analiză practică a solenoidului rotativ din mașinile de sortat fructe necesită o analiză amănunțită a avantajelor, limitărilor și soluțiilor acestora pentru dificultățile tipice.
Solenoidul rotativ este frecvent utilizat în părți importante ale aparatelor de slot, cum ar fi pentru blocare, eliberare, schimbare și frânare. Acest lucru se datorează faptului că are mai multe avantaje, inclusiv un design mic, capacitatea de a produce rapid un cuplu mare și capacitatea de a gestiona funcționarea lor.
Acest studiu oferă o investigație amănunțită a modului în care sunt utilizate electrovalvele rotative în aparatele de sloturi.
Această abordare, care combină practicile inginerești, oferă o imagine de ansamblu cuprinzătoare a întregului proces, de la analiza cerințelor până la verificarea implementării.
Articolul explorează, de asemenea, avantajele și dezavantajele utilizării sale, sugerând soluții la problemele tipice. Aceasta oferă îndrumări practice pentru proiectarea și întreținerea echipamentelor de divertisment.
Capitolul 2: Principalele cerințe pentru solenoizii rotativi ai aparatelor de slot sunt următoarele.
Aparatele de slot funcționează folosind mai multe mișcări mecanice rapide, repetate și sincronizate strâns. Principalele lor cerințe sunt următoarele:
2.1 Cerințele privind performanța rotațională instantanee sunt cruciale.
În timpul blocării, eliberării sau frânării tamburului, actuatorul trebuie să efectueze o rotație unghiulară specifică într-un interval de timp de 10 până la 50 de milisecunde.
Pentru a garanta că rezultatele jocului sunt atât aleatorii, cât și corecte, timpul de răspuns și unghiul de rotație pentru fiecare acțiune trebuie să fie consecvente.
2.2 Precizia și repetabilitatea poziționării sunt factori cruciali.
Precizia controlului unghiului este esențială. Abaterea unghiului de rotație trebuie menținută sub ±0.5°. Acest lucru este pentru a preveni impactul negativ al afișajului de către erorile de poziționare a derulării.
Stabilitatea pe termen lung este esențială. Echipamentul trebuie să mențină o precizie constantă de poziționare pe întreaga sa durată de viață operațională. Acest lucru este esențial pentru a menține integritatea competiției.
2.3 Concepute pentru utilizare de înaltă frecvență, aceste componente se mândresc și cu o durată de viață extinsă.
Necesarul de frecvență operațională este semnificativ. Un singur mecanism rotativ poate efectua zeci de mii de acțiuni în fiecare zi, iar numărul total de acțiuni într-un an poate ajunge la milioane.
Durata de viață estimată: Pentru echipamentele comerciale, proiectarea ar trebui să anticipeze, de obicei, peste 5 milioane de cicluri. Acest lucru asigură că acestea pot face față cerințelor de utilizare pe termen lung.
2.4 Capacitatea de a integra structuri și de a le menține în stare bună este importantă.
Spațiul limitat din interiorul dulapului impune ca actuatoarele să fie atât mici, cât și versatile în modul de instalare.
Întreținerea este floare la ureche. Configurația modulară permite înlocuirea rapidă a pieselor, ceea ce reduce timpul de nefuncționare a echipamentului.
2.5 Asigurarea siguranței și fiabilității sunt primordiale.
În cazul unei pene de curent, sistemul revine automat la o stare de siguranță.
Toleranța la erori este încorporată în sistem, ceea ce ajută la prevenirea opririi funcționării întregii mașini de către defecțiunea unei singure componente.
Metodele tradiționale, care utilizează motoare mici, reductoare și feedback de poziție, prezintă mai multe dezavantaje. Aceste metode sunt scumpe și dificil de reglat și au, de asemenea, timpi de răspuns limitați.
Electrovalvele rotative, datorită acționării directe, reacției rapide și designului simplu, au devenit alegerea preferată pentru actuatoarele din aparatele de slot.
Capitolul 3: Proiectarea soluției necesită o analiză atentă a modului în care va funcționa solenoidul rotativ și a modului în care se va integra în sistemul general.
3.1 Posturi comune și funcțiile acestora.
Mecanismul de blocare și eliberare a mulinetei este cel care dictează unde se oprește fiecare mulinetă, garantând că rezultatele raportate sunt perfecte.
Mecanismul de acționare cu clichet de frânare permite opriri rapide și fixează poziția.
Sistemul de declanșare a recompenselor guvernează modul și momentul în care anumite funcții de recompensă sunt activate și comutate.
Sistemul de protecție a siguranței include o blocare anti-trișare și o funcție de frânare de urgență.
Comutare mod: Această funcție permite tranziții rapide între diferite moduri de joc.
3.2 Alegerea solenoidului rotativ potrivit
Proprietățile de tip sunt utile în diferite situații.
Mecanismul de revenire cu arc rotativ unidirecțional, cunoscut pentru designul său simplu și costul redus, permite mișcări frecvente, unidirecționale, cum ar fi blocarea unei bobine.
Designul bidirecțional cu bobină dublă rotativă asigură controlul în două locații stabile. Acest lucru îl face potrivit pentru sisteme de control complexe, cum ar fi cele utilizate în comutarea cu mai multe trepte de viteză.
Controlul proporțional, care permite un control fin al poziției intermediare, este potrivit pentru aplicații specializate care necesită o gestionare precisă a unghiului.
3.3 Considerații cheie de proiectare pentru parametrii importanți
Tensiunea de funcționare se încadrează de obicei în intervalul 12V sau 24V CC, respectând reglementările de siguranță care reglementează echipamentele de divertisment.
Alegeți unghiuri de rotație convenționale, cum ar fi 15°, 25° sau 30°, în funcție de specificațiile structurii mecanice.
La calcularea cuplului de ieșire, luați în considerare factori precum inerția sarcinii și rezistența la frecare. De asemenea, asigurați o marjă de siguranță de 20-30%.
Timpul de răspuns, întregul interval de timp de la pornirea alimentării până la finalizarea rotației, afectează direct viteza cu care se desfășoară jocul.
Designul cu forță de fixare are un mecanism mecanic de blocare. Acest lucru asigură menținerea poziției, chiar și atunci când există o pierdere de putere.
3.4 Îmbunătățirea designului structural și a fiabilității.
Pentru alegerea rulmenților, luați în considerare rulmenții cu microbile sau tipurile autolubrifiante; acestea pot ajuta la minimizarea frecării de rotație.
Arborii sunt căliți pentru a le spori rezistența la uzură. De asemenea, sunt prelucrați fin pentru a garanta că sunt perfect coaxiali.
Pentru a îmbunătăți stabilitatea termică, optimizarea bobinei utilizează sârmă emailată rezistentă la temperaturi ridicate cu izolație multistrat.
Construit pentru a rezista: Acest design este atât rezistent la praf, cât și antistatic, fiind ideal pentru utilizarea în spații de divertisment.
Capitolul 4: Punerea laolaltă a tuturor lucrurilor: Integrarea sistemului și funcționarea corectă a acestuia.
4.1. Procesul de instalare și calibrare este simplu.
Calibrarea alinierii mecanice: Obțineți o aliniere perfectă între axul electrovalvei și mecanismul de sarcină.
Reglarea limitei de unghi: Reglați fin limitatorul mecanic pentru a garanta un unghi de rotație uniform.
Gestionarea cuplului de strângere la instalare este esențială. Folosiți o cheie dinamometrică pentru a gestiona forța de instalare, prevenind orice deformare sau acumularea de stres în material.
4.2. Optimizarea parametrilor electrici este un pas crucial.
Proiectarea circuitelor de acționare: Folosiți drivere de curent constant sau cipuri inteligente pentru a îmbunătăți consecvența operațională.
Cel mai bun timp de pornire a fost găsit prin experimente, echilibrând fiabilitatea operațională și creșterea temperaturii.
Stabilitatea tensiunii este esențială. Mențineți fluctuațiile tensiunii de alimentare în intervalul de ±5% pentru a preveni orice probleme de performanță.
4.3. Depanare colaborativă în sisteme.
Depanarea sincronizării temporizării implică confirmarea faptului că funcționarea electrovalvei se aliniază perfect cu detectarea senzorului și cu logica de control generală.
Pentru a liniști lucrurile, putem adăuga pernuțe de amortizare și rafina cadrul mecanic.
Monitorizarea temperaturii: Implementați senzori de temperatură pentru a urmări creșterea temperaturii bobinei pe măsură ce aceasta se întâmplă.
4.4. Testarea în condiții extreme
Un test de stres de înaltă frecvență simulează funcționarea continuă în timpul orelor de vârf pentru a asigura stabilitatea sistemului.
Testul de fluctuație a tensiunii evaluează fiabilitatea operațională pe o gamă de setări de tensiune.
Adaptabilitate la mediu: O evaluare operațională pe termen lung efectuată într-un mediu caracterizat de temperaturi ridicate și umiditate ridicată.
Capitolul 5: Evaluarea funcționării unei aplicații implică verificarea performanței și evaluarea fiabilității acesteia.
5.1 Standardele de testare a performanței sunt esențiale pentru evaluarea cât de bine funcționează un sistem.
Aceste standarde oferă o modalitate consistentă de măsurare a performanței, ceea ce ajută la compararea diferitelor sisteme și la identificarea domeniilor care necesită îmbunătățiri. De asemenea, ajută la asigurarea faptului că testarea performanței este efectuată corect și consecvent. Aceste standarde includ reguli și îndrumări specifice pentru lucruri precum modul de configurare a testelor, ce trebuie măsurat și cum să se analizeze rezultatele. Prin respectarea acestor standarde, organizațiile pot avea mai multă încredere în testarea performanței, ceea ce le ajută să ia decizii mai bune cu privire la sistemele lor.
Pentru a evalua consecvența mișcării, am efectuat 10,000 de teste de mișcare consecutive și apoi am evaluat statistic abaterile unghiulare rezultate.
Pentru a măsura timpul de răspuns, măsurați durata din momentul furnizării de energie până la finalizarea operațiunii mecanice. Creșterea temperaturii bobinei a fost evaluată prin examinarea curbelor de creștere a temperaturii la diferite frecvențe de funcționare.
5.2. Verificarea longevității și fiabilității.
Testarea accelerată a duratei de viață implică supunerea unui produs unei funcționări pe termen lung la o frecvență de două până la trei ori mai mare decât utilizarea sa tipică.
Analiza modurilor de defecțiune: Acest proces implică documentarea și examinarea probabilității diferitelor scenarii de defecțiune.
Verificarea ciclului de întreținere: Stabilirea ciclului ideal de întreținere preventivă prin testare.
5.3 Evaluarea influenței generale asupra performanței echipamentului.
Pentru a asigura corectitudinea jocurilor, ar trebui utilizate abordări statistice pentru a valida imprevizibilitatea rezultatelor rotației.
Evaluarea experienței jucătorului: Investigați modul în care ritmul acțiunii-reacției afectează ritmul jocului.
Analiza costurilor de operare necesită o evaluare a modului în care frecvența întreținerii și cheltuielile asociate cu piesele de schimb influențează eficiența operațională.
Datele obținute în practică arată că un sistem de electrovalve rotative bine conceput poate reduce rata de defecțiune la aproximativ 0.01%. Acest lucru îmbunătățește considerabil fiabilitatea echipamentului și crește încrederea utilizatorilor.
Capitolul 6: Examinarea punctelor forte și a punctelor slabe fundamentale
Electrovalvele rotative oferă mai multe avantaje cheie în contextul aparatelor de slot.
Răspuns ultra-rapid: Latența de ordinul milisecundelor este esențială pentru cerințele jocurilor de mare viteză.
Un design compact și eficient este obținut prin utilizarea unei ieșiri rotative directe, ceea ce elimină necesitatea proceselor de conversie, reducând astfel spațiul.
Controlul este simplu și fiabil: este nevoie doar de pornire și oprire a alimentării. Circuitul de acționare este simplu, ceea ce contribuie la rata redusă de defecțiuni.
Alinierea precisă este garantată; dispozitivul mecanic de oprire menține un unghi constant la fiecare ajustare.
Cheltuielile reduse de întreținere sunt un avantaj clar. Arhitectura modulară înseamnă înlocuiri rapide atunci când ceva nu merge bine.
Siguranța este primordială: Funcția de resetare automată, declanșată de o pană de curent, respectă reglementările de siguranță pentru dispozitivele de divertisment.
Modul de funcționare cu impulsuri scurte menține consumul de energie sub control, rezultând un consum total relativ scăzut.
Principalele limitări în aplicarea acestei metode sunt:
- Unghi de rotație fix: De obicei, acest lucru vă restricționează la unghiuri de rotație predefinite, ceea ce poate fi o mică limitare.
- Menținerea stării necesită o sursă constantă de alimentare; este esențială pentru menținerea intactă a stării de neresetare.
- Problema creșterii temperaturii este importantă. Bobinele se pot supraîncălzi atunci când sunt utilizate la frecvențe înalte, ceea ce poate afecta funcționarea și durata lor de viață.
- Forța impactului, creată de rotația rapidă, pune multă presiune asupra rezistenței unei structuri.
- Șocurile mecanice care apar în timpul funcționării pot crea zgomot, ceea ce reprezintă o provocare pentru controlul zgomotului.
- Factorii de mediu, cum ar fi praful și umiditatea, pot influența fiabilitatea pe termen lung.
- Cheltuiala este destul de mare. Când este comparat cu modele mecanice simple, prețul este ridicat.
Capitolul 7: Problemele comune și soluțiile acestora sunt adesea discutate.
Întrebarea 1: Unghiuri de rotație care nu se adună complet.
Mai mulți factori ar putea fi responsabili: uzura componentelor mecanice de oprire, joc excesiv al rulmenților sau o tensiune de acționare instabilă.
Înlocuiți blocul de oprire uzat. Reglați sau înlocuiți rulmentul după cum este necesar. Luați în considerare adăugarea unui circuit de regulator de tensiune.
Pentru ca totul să funcționeze fără probleme, asigurați-vă că verificați în mod regulat starea de oprire a mașinii. De asemenea, investiți în rulmenți de cea mai bună calitate. În cele din urmă, un circuit de stabilitate a sursei de alimentare este o necesitate.
Întrebarea 2: Un timp de răspuns mai lent.
Mai mulți factori ar putea fi responsabili: îmbătrânirea bobinei, capacitatea insuficientă de alimentare sau rezistența mecanică crescută.
Testați rezistența bobinei și, dacă se defectează, schimbați-o. Apoi, examinați cu atenție sistemul electric și faceți orice îmbunătățiri necesare. În cele din urmă, curățați și lubrifiați temeinic componentele mecanice.
Pentru a menține buna funcționare, asigurați-vă că inspectați în mod regulat bobina. De asemenea, confirmați că există suficientă putere disponibilă. În cele din urmă, stabiliți un program constant de lubrifiere și întreținere.
Întrebarea 3: Problema supraîncălzirii în timpul utilizării frecvente
Mai mulți factori ar putea cauza problema: frecvența de funcționare este prea mare, căldura nu se disipă bine sau temperatura ambiantă este prea mare.
Pentru a rezolva problema, ar trebui să rafinăm programul de control pentru a minimiza frecvența sa de funcționare. În plus, designul de disipare a căldurii trebuie îmbunătățit și ar trebui încorporat aer condiționat forțat.
Pentru a preveni problemele, frecvența de lucru trebuie aleasă cu atenție. Trebuie alocat spațiu adecvat pentru disiparea căldurii și trebuie selectate materiale pentru bobine care pot rezista la temperaturi ridicate.
Zgomotul excesiv în timpul funcționării este o problemă.
Mai mulți factori ar putea crea această problemă: protecție insuficientă împotriva impactului fizic, instalare necorespunzătoare sau rezonanță structurală.
Adăugați plăcuțe tampon de cauciuc. Strângeți piulițele de montare. Reglați rigiditatea structurală pentru a preveni rezonanța.
Măsuri preventive: Încorporarea structurilor tampon în proiectare; utilizarea șaibelor de blocare; și efectuarea analizei modale structurale.
Întrebarea 4: Defecțiune la arderea bobinei
Mai mulți factori ar putea fi responsabili: o perioadă lungă de alimentare, o tensiune prea mare sau o calitate inadecvată a bobinei.
Pentru a îmbunătăți sistemul, ar trebui să rafinăm logica de control și să gestionăm cu atenție durata de energizare. Protecția la supratensiune este, de asemenea, esențială. În cele din urmă, trebuie să folosim bobine care sunt atât fiabile, cât și de o calitate excelentă.
Pentru a atenua riscurile, implementați măsuri de siguranță: limitați durata ciclurilor de pornire; proiectați circuite care să protejeze împotriva supratensiunii; și creați un sistem robust de control al calității pentru furnizori.
Întrebarea 5: Probleme la resetare sau o resetare incompletă în urma unei pene de curent.
Cauzele posibile includ uzura arcului de revenire, blocarea arborelui sau un fel de obstrucție mecanică.
Înlocuiți arcul de revenire. Apoi, curățați și lubrifiați arborele. În final, inspectați și modificați structura mecanică după cum este necesar.
Pentru a preveni problemele, folosiți materiale de cea mai bună calitate pentru arcuri. Curățarea și întreținerea regulată sunt, de asemenea, esențiale. În cele din urmă, evitați să faceți modificări în faza de proiectare.
Interferența electromagnetică (EMI) este o problemă semnificativă.
Cauzele potențiale includ probleme cu proiectarea circuitului de acționare, împământarea deficitară și ecranarea insuficientă.
Pentru a rezolva problemele, trebuie să rafinăm aranjamentul circuitului de acționare. Apoi, trebuie să consolidăm sistemul de împământare. În cele din urmă, să amplificăm ecranarea electromagnetică.
Pentru a asigura compatibilitatea electromagnetică, respectați criteriile de proiectare relevante. Un sistem robust de împământare este esențial și trebuie utilizate fire ecranate.
Capitolul 7: Rezumatul experiențelor și al celor mai bune practici
7.1 Alegeri cruciale făcute pe parcursul fazei de proiectare.
Standardul de proiectare pentru marja de cuplu este stabilit între 1.3 și 1.5 ori cuplul real necesar.
Proiectarea termică este critică; o soluție termică bună este esențială pentru aplicațiile care funcționează la frecvențe înalte.
Principiul proiectării cu redundanță sugerează implementarea unor sisteme de rezervă sau a unor modele redundante pentru funcțiile esențiale.
7.2. Sugestii de alegere și cumpărare
Selecția mărcilor ar trebui să se concentreze pe cele cu o experiență dovedită în sectorul echipamentelor de divertisment.
Certificarea este esențială: Asigurați-vă că produsul îndeplinește toate standardele de siguranță necesare, cum ar fi UL și CE.
Înainte de a te angaja la o comandă mare, testarea amănunțită a eșantionului este obligatorie.
7.3. Criteriile de instalare și punere în funcțiune sunt esențiale.
Precizia instalării este primordială. Folosiți accesorii specializate pentru a garanta amplasarea precisă a componentelor.
Înregistrați setările de depanare pentru fiecare electrovalvă și stocați-le.
Depanarea colaborativă implică ingineri mecanici, electricieni și software care lucrează împreună în timpul procesului de depanare.
7.4. Cadrul de întreținere și service.
Stabiliți un program de întreținere periodică, adaptat la frecvența operațiunilor.
Monitorizarea stării: Configurați senzori pentru a monitoriza valorile cruciale, cum ar fi temperatura și curentul.
Gestionarea pieselor de schimb: Mențineți un stoc rezonabil de piese de schimb pentru a reduce timpul de întreținere.
7.5 Mecanismul de îmbunătățire continuă
Analiza datelor privind defecțiunile: Crearea unei baze de date privind defecțiunile pentru a analiza cauzele principale.
Colectarea feedback-ului utilizatorilor: Colectați feedback de la operatori și jucători.
Urmărirea actualizărilor tehnologice: Rămâi la curent cu cele mai recente evoluții în domeniul noilor tehnologii și actualizează-le după cum este necesar.
Capitolul 8: Concluzie – Garanții cheie pentru fiabilitatea echipamentelor de divertisment
În mașinile de sortat fructe, unde fiabilitatea și viteza de răspuns sunt extrem de importante, electrovalvele rotative, cu avantajele lor unice de performanță, au devenit o componentă de acționare crucială în sistemele mecatronice. Prin analiza științifică a cerințelor, selecția și proiectarea rezonabile, testele de verificare riguroase și un sistem complet de întreținere, electrovalvele rotative pot oferi mașinilor de slot soluții de mișcare stabile, fiabile și eficiente.
Pe măsură ce dispozitivele de divertisment evoluează către o inteligență și o interactivitate sporite, tehnologia electrovalvelor rotative este, de asemenea, în continuă inovație. În viitor, o nouă generație de electrovalve rotative cu consum redus de energie, durată lungă de viață și mai adaptabile la mediu va impulsiona în continuare dezvoltarea tehnologiei dispozitivelor de divertisment. Aplicarea corectă și întreținerea atentă a sistemelor de electrovalve rotative nu numai că pot îmbunătăți fiabilitatea dispozitivelor și experiența jucătorilor, dar pot crea și o valoare durabilă pentru operatori pe o piață extrem de competitivă.
