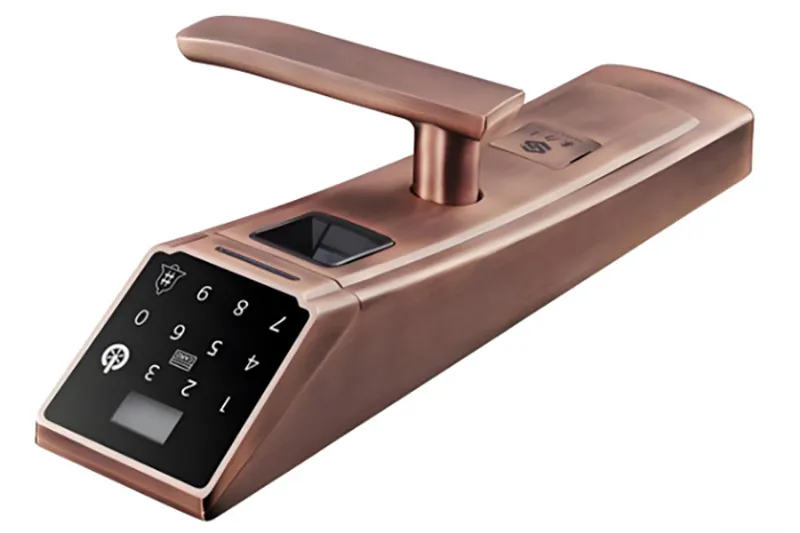

Odată cu îmbunătățirea continuă a caselor inteligente și a sistemelor inteligente de securitate, tehnologia din cadrul încuietorilor de uși a evoluat de la sisteme mecanice simple la terminale inteligente. În cazul încuietorilor inteligente moderne, tehnologia combină recunoașterea amprentelor digitale, utilizarea unui cod PIN secret, tehnologia cardurilor IC, conectivitatea Bluetooth, conectivitatea Wi-Fi și tehnologia cloud. Deși circuitele care recunosc și controlează aceste sisteme sunt evidențiate datorită tehnologiei implicate, electrovalva push-pull este un alt actuator esențial care acționează mecanic zăvorul.
Capitolul 1 Introducere
Acest articol oferă o perspectivă inginerească exhaustivă asupra implementării solenoizilor push-pull în încuietori inteligente pentru uși. Explorează amplasamentele și metodele de aplicare ale acestora, abordările și proiectele privind structura lor, metodele de implementare și reglare a acestora, procedurile de calificare a fiabilității lor, beneficiile și limitele cunoscute și soluțiile pentru orice probleme. Se dovedește a fi o resursă extrem de utilă pentru proiectanții și producătorii de încuietori, precum și pentru inginerii electron-mecanici.
Capitolul 2: Analiza nevoilor și prezentarea generală a soluțiilor
Pentru a identifica nevoile și cerințele aplicației, există anumite aspecte
Încuietorile inteligente pot fi găsite în clădiri rezidențiale, apartamente, hoteluri, clădiri de birouri sau alte proprietăți de închiriat. Comparativ cu mecanismele tradiționale de încuietori, solenoizii de tip „push-and-pull” din încuietorile inteligente necesită standarde mai exigente.
2.1 Deblocat cu o rată de succes ridicată și performanță stabilă
Fiecare deblocare autorizată trebuie să aibă succes. Deblocarea poate eșua dacă forța necesară pentru împingere/tragere nu este satisfăcătoare. Rata de succes a deblocării stabilită de proiectanți este de cel puțin 99.9%.
2.2 Răspuns rapid și control precis
După finalizarea procesului de introducere a amprentei digitale sau a parolei, deschiderea lacătului trebuie să dureze între 50 și 200 de milisecunde, pentru o experiență de utilizare lină și fără întârzieri.
2.3 Consum redus de energie și compatibilitate cu bateriile Încuietorile inteligente funcționează de obicei cu baterii (patru baterii AA sau o baterie cu litiu). Cel mai bine este ca actuatorul să se poată mișca rapid fără a necesita curent constant, prelungind astfel durata de viață a bateriei la 6-12 luni.
2.4 Siguranță ridicată și comportament de siguranță În cazurile de pene de curent, subtensiune sau defecțiuni ale sistemului, este necesar ca dulapul să rămână asigurat împotriva deblocării accidentale. Este necesară menținerea deblocării mecanice de urgență.
2.5 Structură compactă și durată lungă de viață
Spațiul intern limitat necesită utilizarea unor actuatoare mici și ușoare, în timp ce utilizarea zilnică frecventă necesită zeci de mii sau sute de mii de cicluri fiabile pe o durată de viață a produsului de 5-8 ani.
În conformitate cu aceste cerințe cuprinzătoare, electrovalvele push-pull se remarcă datorită avantajelor lor, cum ar fi structura simplă, viteza de răspuns rapidă, mișcarea liniară directă și costul controlabil, devenind soluția preferată pentru multe modele de încuietori inteligente pentru uși.

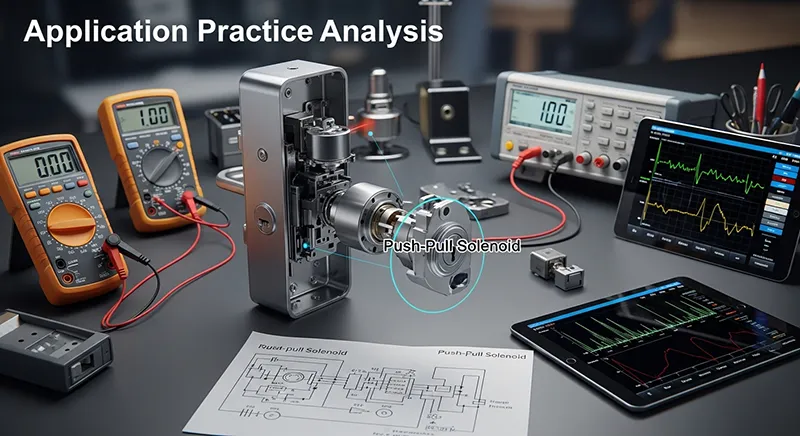

Capitolul 3: Proiectarea soluției: Selectarea și configurația structurală a solenoizilor push-pull
Pentru a obține performanțe optime, solenoizii push-pull trebuie să fie cu atenție potriviți cu structura mecanică, sistemul de alimentare și logica de control a încuietorii inteligente.
3.1 Postări de locuri de muncă tipice
Deblocarea și resetarea șurubului
Solenoizii de tip împingere și tragere acționează direct șurubul pentru a se extinde și a se retrage, formând funcția de deblocare a miezului.
Controlul mecanismului ambreiajului
Acțiunea de tragere-împingere poate cupla sau decupla ambreiajul mecanic, permițând astfel deblocarea acționată de motor sau supracontrolul manual în caz de urgență.
Mecanism de blocare a securității și anti-manipulare
Electrovalva poate acționa un bloc limitator conectat la senzorul anti-palancă pentru a împiedica mișcarea șurubului atunci când este forțat sau acționat necorespunzător.
3.2 Selectarea tipului de solenoid de împingere și de tragere
Solenoizii push-pull sunt frecvent utilizați în încuietorile inteligente datorită mișcării liniare, acționării rapide și controlului simplu de pornire/oprire, alături de compatibilitatea lor cu sistemele de unități cu microcontroler (MCU).
Mecanismele de revenire cu arc sunt încorporate pentru a asigura resetarea automată după o întrerupere a alimentării, asigurând astfel revenirea încuietorii la o stare sigură în caz de evenimente neprevăzute.
Electrovalvele autoblocante, deși opționale, sunt utilizate în încuietorile inteligente premium; aceste valve își pot menține poziția fără o alimentare continuă, reducând astfel la minimum consumul de energie, păstrând în același timp capacitatea de deblocare mecanică de urgență.
3.3 Factori importanți de proiectare a parametrilor
Designul se bazează pe tensiune. Acestea pot include 6V și 12V CC, iar pentru alimentarea legată de bateriile cu litiu, 3.7V CC. Este esențial să vă asigurați că aceasta corespunde cu tensiunea de pe placa de control.
Forțele de împingere și tragere cuprinse între 1 N și 8 N rezultă din frecarea șuruburilor, forțele constante ale arcului și alinierile de fabricație. Pentru a asigura proiectarea sigură la tensiuni joase, este recomandabil să se adopte un factor de siguranță cuprins între 1.2 și 1.5 ori rezultatul calculat.
Lungimea cursei — mișcarea efectivă a actuatorului — variază rareori între 3 și 15 mm și depinde exact de tipul de încuietoare. O cursă excesivă duce la deteriorarea mecanică a încuietorii; o cursă insuficientă nu va permite deschiderea completă a încuietorii.
3.4 Gestionarea energiei și a temperaturii
Controlul impulsurilor scurte este foarte important. Menținerea unei durate de excitație scurte, ideal sub 50-300 ms, este esențială pentru a minimiza consumul bateriei și a reduce încălzirea bobinei, evitând astfel îmbătrânirea termică a pieselor din plastic adiacente.

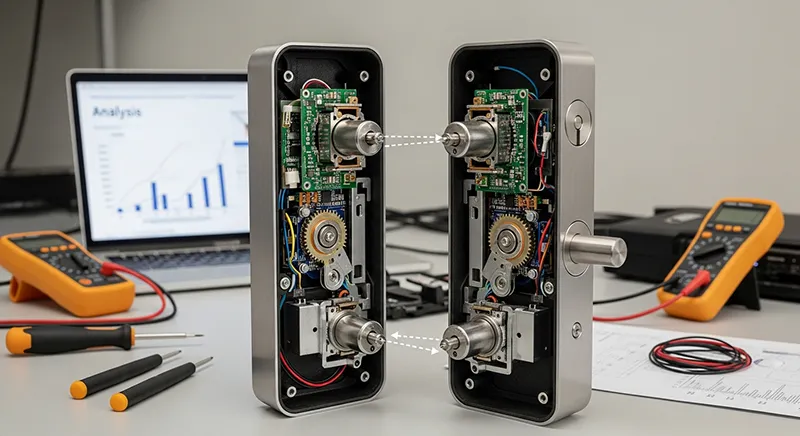

Capitolul 4: Implementare și depanare: Potrivire la nivel de sistem
În procesul de prototipare și validare, este necesar un grad ridicat de colaborare între experții în mecanică, electricitate și software pentru a asigura un comportament stabil al sistemului în timpul producției de masă.
4.1 Calibrarea cursei și a poziției
Suporturile de montare, garniturile și limitatoarele mecanice sunt standardizate pentru a asigura mișcarea completă a șurubului. Dilatarea datorată temperaturilor în condiții variabile trebuie testată.
4.2 Optimizarea temporizării la pornire
Firmware-ul MCU optimizează lățimea impulsului în funcție de tensiunea bateriei pentru a garanta succesul deblocării, evitând în același timp supraîncălzirea și pierderile inutile de energie.
4.3 Testarea fiabilității la joasă tensiune
Testele efectuate la 70% din tensiunea nominală demonstrează că împingerea este încă adecvată, iar performanța de resetare este fiabilă chiar și atunci când bateria este descărcată. 4. Controlul zgomotului și al șocurilor Metode de reducere a zgomotului: – Există o pernuță de amortizare din silicon situată la capătul tijei de împingere. – Joc optimizat între miezul armăturii – Arc de revenire poziționat corect Având în vedere aceste cerințe, nivelul zgomotului de fundal nu depășește niciodată 50 de decibeli, ceea ce este potrivit atât pentru utilizarea acasă, cât și la hoteluri.
Capitolul 5: Verificarea unicității
Înainte de producția de masă, solenoizii de împingere și tragere trec printr-un test de verificare.
5.1 Ciclul de viață și durabilitatea
Aceste solenoide de împingere și tragere sunt evaluate pentru un minim de 100,000 de cicluri și până la 300,000 de cicluri pentru unitățile premium. Prin testarea duratei de viață, monitorizăm deteriorarea lentă a forței de împingere, efectele de uzură și orice deviație a rezistenței bobinei.
5.2 Adaptabilitate ecologică
Interval de temperatură: de la -20 la +60 grade Celsius
Toleranță la umiditate: cel puțin 90% RH
Sunt incluse teste privind praful și poluarea pentru a asigura o performanță bună, indiferent de locul în care este instalat dispozitivul.
5.3 Validarea condițiilor anormale
Testele care acoperă întreruperile de curent, perturbațiile electromagnetice, declanșatoarele false și erorile semnalului de date confirmă blocarea în condiții de siguranță în situații rare.
Capitolul 6: Avantajele și dezavantajele solenoizilor de tip „push-pull” în încuietorile inteligente pentru uși
Beneficii cheie
Răspuns ultra-rapid pentru deblocare instantanee
– Logica de control este relativ simplă.
– Poate fi integrat cu unitatea de control la o complexitate redusă.
Dimensiuni mici, potrivite pentru cutii de încuietori mici.
Consum redus de energie prin controlul prin impulsuri
– Acțiunea de revenire cu arc oferă siguranță la defecțiuni.
Principalele dezavantaje
- Capacitate limitată de a răspunde la forțe dinamice
- Necesită instalare precisă
- Zgomot mecanic
- Depinde de fiabilitatea arcului de revenire
Performanța a scăzut în condiții de vreme rece.
Capitolul 7: Probleme comune și soluții inginerești
Problemele frecvente sunt deblocarea incapacității la tensiuni scăzute, zgomotul excesiv, resetarea incompletă, supraîncălzirea și degradarea performanței la temperaturi scăzute. Soluțiile includ creșterea marjei de forță, reglarea lățimii impulsurilor, rafinarea designului tamponului, o lubrifiere mai bună, înlocuirea arcurilor și recalibrarea structurii pentru fiabilitate pe termen lung.
Capitolul 8: Rezumatul experienței în inginerie
Cele mai bune practici de bază:
Accentuați fiabilitatea mai degrabă decât performanța maximă. – Proiectare pentru controlul impulsurilor de putere redusă. Celelalte domenii importante sunt calitatea construcției, potrivirea electrică precisă și o potrivire electromagnetică strânsă; cu toate acestea, potrivirea mecanică este, în general, primul nivel de preocupare. - Implementarea modurilor de defecțiune de siguranță predefinite – Efectuați teste amănunțite de verificare completă a stării. Rafinarea zgomotului, netezimea și senzația generală. Concluzie: Electrovalva push-pull pentru încuietori inteligente joacă un rol important în garantarea succesului deblocării și a calității generale a produselor în ceea ce privește securitatea, fiabilitatea și experiența utilizatorului. Funcționează stabil, eficient, sigur și economic în acționare prin analiza nevoilor, alegerea și teste exhaustive cu optimizarea sistemului. Pe măsură ce încuietorile inteligente pentru uși se îndreaptă către designuri subțiri, eficiente energetic, silențioase și cu durată lungă de viață, la fel și solenoizii push-pull vor continua să se miniaturizeze și să devină eficienți în ceea ce privește durabilitatea și zgomotul pentru sistemele de securitate inteligente de generație următoare.
