Introducción: Fabricación de bobinas de solenoide
Las bobinas solenoides son componentes electromagnéticos clave que se utilizan comúnmente en la automatización industrial, la automoción, los instrumentos médicos, las cerraduras electrónicas y los productos de control de fluidos. La transformación controlada de la energía eléctrica en movimiento mecánico lineal es posible gracias a la fabricación profesional de bobinas solenoides.
Una buena bobina solenoide requiere un enfoque profesional en ingeniería en cuanto a la selección del cable, la técnica de bobinado, el recubrimiento aislante, la creación del circuito magnético, la gestión térmica y las pruebas de fiabilidad. Conocer los principios de diseño, el proceso de funcionamiento, los materiales y las aplicaciones de las bobinas solenoides puede ayudar a elegir la solución adecuada para sus productos.
Esta guía abarca los aspectos básicos de la fabricación de bobinas de solenoide, el funcionamiento de las mismas, los tipos de materiales utilizados, la forma de seleccionar el tamaño de bobina adecuado y sus aplicaciones en la industria moderna.
Capítulo 1: ¿Qué es un Bobina solenoide?
Una bobina solenoide es un dispositivo electromagnético que transforma la energía eléctrica en movimiento mecánico lineal. Consiste en un alambre de cobre aislado enrollado alrededor de una bobina o núcleo magnético. Se genera un campo electromagnético cuando la corriente eléctrica fluye a través del bobinado.
Un émbolo ferromagnético, colocado en la bobina, es empujado o atraído por este campo electromagnético y crea un movimiento lineal. El movimiento de la bobina del solenoide se utiliza para controlar:
La válvula de solenoide
Cerradura magnética
Actuadores para aplicaciones industriales
Relés e interruptores
Frenos y embragues
Maquinaria de automatización
El principio básico del funcionamiento de la bobina del solenoide es
Energía eléctrica -> campo magnético -> movimiento mecánico
En el proceso de fabricación profesional de bobinas de solenoide, la fuerza magnética, el consumo de energía, la temperatura de funcionamiento y la optimización de la vida útil son los aspectos clave para cada aplicación en particular.
Capítulo 2: ¿De qué están hechas las bobinas de los solenoides?
Una bobina solenoide se compone de varios materiales clave. La selección del material para cada etapa de la fabricación de la bobina solenoide influye en el rendimiento y la eficiencia del producto.
2.1 alambre de cobre
El cable de cobre es el material conductor más común debido a su alta conductividad eléctrica y sus propiedades térmicas.
Ventajas:
Baja resistividad eléctrica
Alta conductividad eléctrica
Alta resistencia al calor.
Larga vida útil
En algunos casos, el alambre de aluminio podría utilizarse para reducir el peso o el precio.
2.2 Revestimiento aislante
El cable de cobre debe estar recubierto con una capa aislante para evitar cortocircuitos eléctricos en el bobinado.
Los materiales aislantes podrían ser:
Pintura de esmalte
pintura de poliuretano
Aislamientos resistentes al calor
El tipo de aislamiento debe ser compatible con la temperatura de funcionamiento de la aplicación.
2.3 Bobina-Spule
La geometría de la bobina se mantiene gracias al enrollado del alambre en la bobina.
Materiales populares para bobinas:
Plásticos de nailon y PBT
Resina de fenol
Termoplástico con alta resistencia al calor
La bobina debe tener:
Las propiedades mecánicas
Aislamiento electrico
Estabilidad térmica
2.4 Émbolo y núcleo magnético
El núcleo magnético de un solenoide consta de lo siguiente:
Hierro suave
Acero bajo en carbono
Acero inoxidable magnético
Los materiales son altamente permeables a la fuerza magnética y, por lo tanto, crean una fuerte fuerza electromagnética.
2.5 Materiales de embalaje de protección
Las bobinas solenoides se pueden utilizar en aplicaciones industriales:
Resina epoxica
Sobremoldeo de plástico
Embalaje metálico
Estos materiales protegen la bobina de:
XNUMX- Cuantos trabajos generarias si utilizaras y vendieras la capacidad maxima de tu produccion?
Dust
Vibración
Choque mecánico

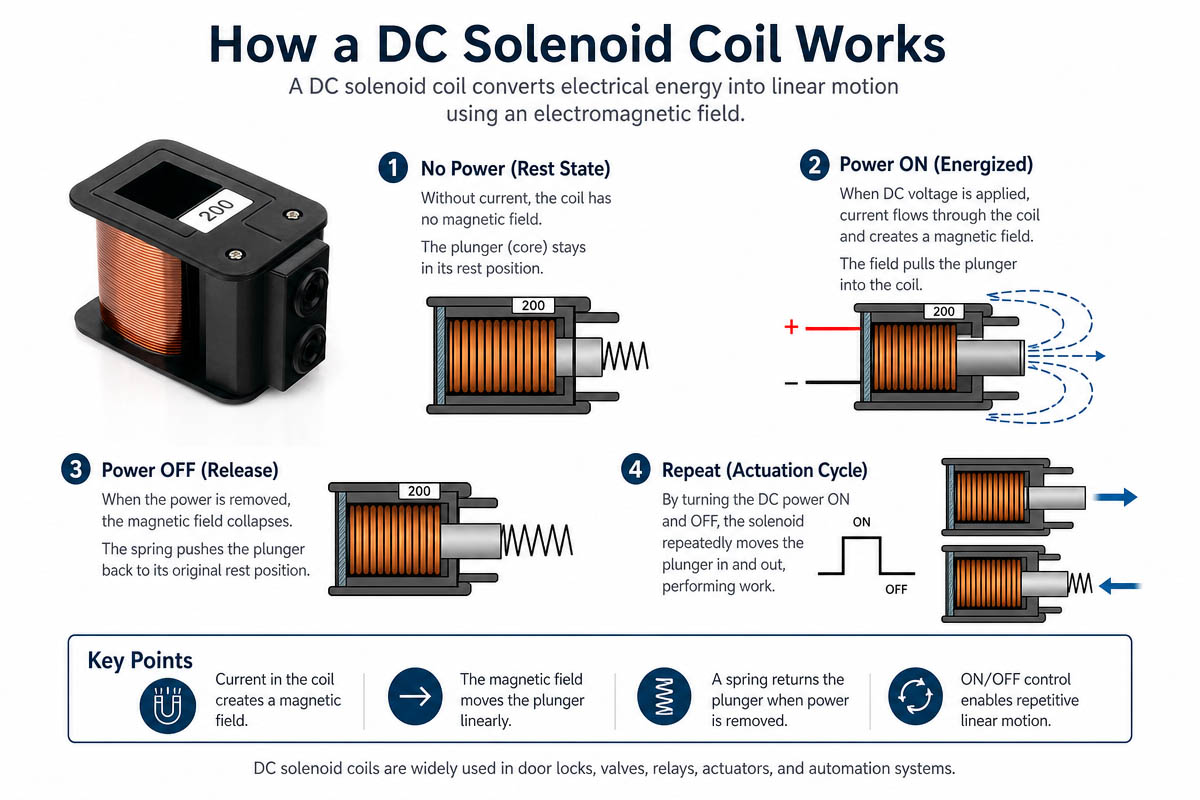

Capítulo 3: ¿Cómo funciona una bobina solenoide de corriente continua?
Una bobina solenoide de corriente continua funciona según el principio de inducción electromagnética.
Si se aplica voltaje de CC:
La corriente eléctrica fluye a través del devanado de la bobina.
Esto crea un campo electromagnético alrededor de la bobina.
El émbolo metálico es atraído por el campo electromagnético.
El émbolo se mueve linealmente y realiza trabajo mecánico.
Si la fuente de alimentación está apagada:
El campo electromagnético desaparece.
El émbolo retrocede gracias a un resorte de retorno.
El sistema vuelve al estado anterior.
La fuerza magnética depende de varios factores.
Número de vueltas de la bobina (N)
Nivel del presente (I)
Material del circuito magnético
distancia del espacio de aire
Tamaño de la bobina
CAPÍTULO 4: SELECCIÓN DE MATERIALES PARA LA FABRICACIÓN DE BOBINAS DE SOLENOIDE
La selección del material adecuado es uno de los pasos más importantes en el proceso de fabricación de bobinas de solenoide.
Cómo elegir el cable de cobre
Los ingenieros deben considerar:
Resistencia del alambre
Diámetro del cable
Capacidad actual
Clasificación de temperatura
Cable grueso:
Baja resistencia
Manejo de alta corriente
Rendimiento térmico mejorado
Alambre fino.
Es posible un elevado número de giros.
Posibilidad de mayor fuerza magnética
Alta resistencia
Opciones de materiales principales
Un buen núcleo magnético mejora lo siguiente:
Eficiencia magnética
Fuerza de tracción
Tiempo de reacción
Se seleccionan materiales magnéticos blandos para lograr una magnetización rápida y la ausencia de magnetización después de apagar la alimentación.
Materiales de construcción
Condiciones ambientales: Los fabricantes pueden utilizar:
Plásticos de ingeniería.
Acero inoxidable
Acero carbono
aleación de aluminio
La carcasa protege los componentes internos y mejora la fiabilidad mecánica.

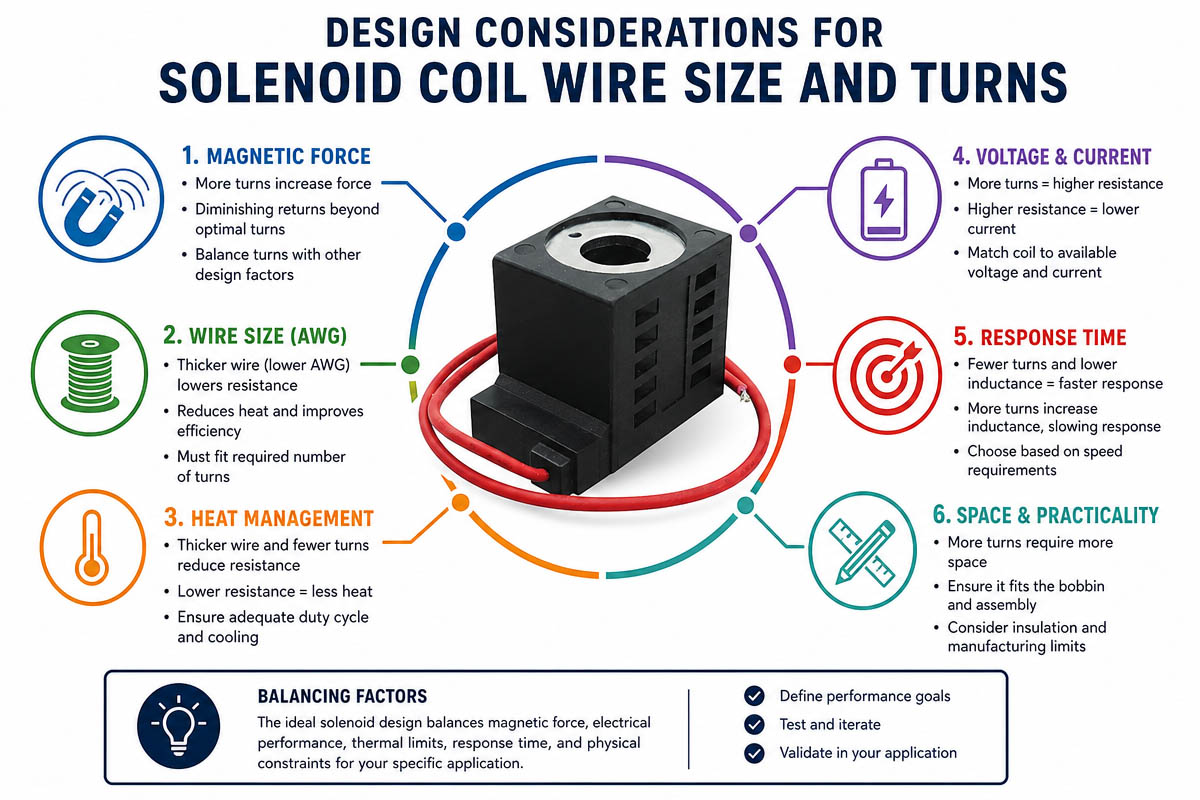

Capítulo 5: Diseño de bobina solenoide Consideraciones sobre el tamaño del cable y las vueltas
El diseño de una bobina implica equilibrar la fuerza de salida, el consumo de energía y las necesidades de refrigeración. La resistencia, la corriente y las amperios-vueltas de la bobina dependen del número de vueltas y del calibre del cable. A continuación se muestra un ejemplo del análisis de diseño:
Un cable delgado (por ejemplo, AWG 30) y muchas vueltas equivalen a alta resistencia y baja corriente. La bobina no se calienta, pero la fuerza magnética producida puede no ser suficiente para fines prácticos. • Un cable de grosor medio (por ejemplo, AWG 23) es óptimo en cuanto al equilibrio entre fuerza y refrigeración. Esta opción garantiza las vueltas de amperio adecuadas y evita el calentamiento excesivo. • Un cable grueso (por ejemplo, AWG 20) con pocas vueltas producirá la mayor cantidad de energía y fuerza magnética. Sin embargo, las pérdidas I²R pueden ser muy elevadas (superiores a 1.2 kW), por lo que esta configuración solo será utilizable en aplicaciones con refrigeración activa.
La energía magnética almacenada en la bobina depende más de la fuerza que de la inductancia en sí. Una bobina con alta inductancia y baja corriente puede producir menos fuerza que una bobina con baja inductancia y alta corriente.
La selección del tamaño correcto de la bobina del solenoide es un compromiso entre el rendimiento electromagnético, los requisitos mecánicos y las limitaciones térmicas.
Los parámetros clave de diseño son los siguientes:
5.1 Voltaje y corriente
La bobina debe coincidir con la fuente de alimentación:
CC 5V, CC 12V, CC 24V, CC 48V, CA 110V, CA 220V
La selección de impactos de voltaje:
Consumo actual
Calentamiento de la bobina
Campo magnético
5.2 Longitud de carrera
La posición que adopta el émbolo al moverse se denomina “carrera”.
Consideraciones Técnicas:
Carrera corta: más potencia
Carrera larga: se requiere una bobina más grande.
5.3 Fuerza requerida
La fuerza necesaria es:
Tamaño de la bobina
Diseño de circuitos magnéticos
Diámetro del cable
5.4 Ciclo de trabajo
El ciclo de trabajo es el período de tiempo durante el cual la bobina está energizada.
Por ejemplo:
Operación intermitente
Ciclo de trabajo 25%
Funcionamiento continuo al 100%.
5.5 Entorno operativo
Los ingenieros deben tener en cuenta:
Humedad
Temperatura
A prueba de polvo
Características antivibratorias
Estándares de impermeabilidad
Capítulo 6: Procesos de producción: Montaje de bobinas y bobinado de precisión
El proceso de producción comienza con el enrollado del alambre magnético en una bobina o mandril. La precisión del enrollado garantiza un espaciado uniforme y una tensión constante de las espiras, ambos requisitos indispensables para el comportamiento electromagnético predecible del producto. El alambre se enrolla mediante máquinas bobinadoras automatizadas para formar capas compactas. En la ventana de bobinado disponible caben más espiras.
El bobinado de la bobina estándar se fija a un carrete de plástico previamente fabricado. Los extremos de los cables se conectan a los pines o terminales mediante conectores moldeados en las bridas de la bobina. Recientemente, han aparecido diseños de carcasas para pines integradas en la carcasa de la bobina para facilitar el proceso de fabricación y reducir su vulnerabilidad durante la inserción de los pines.

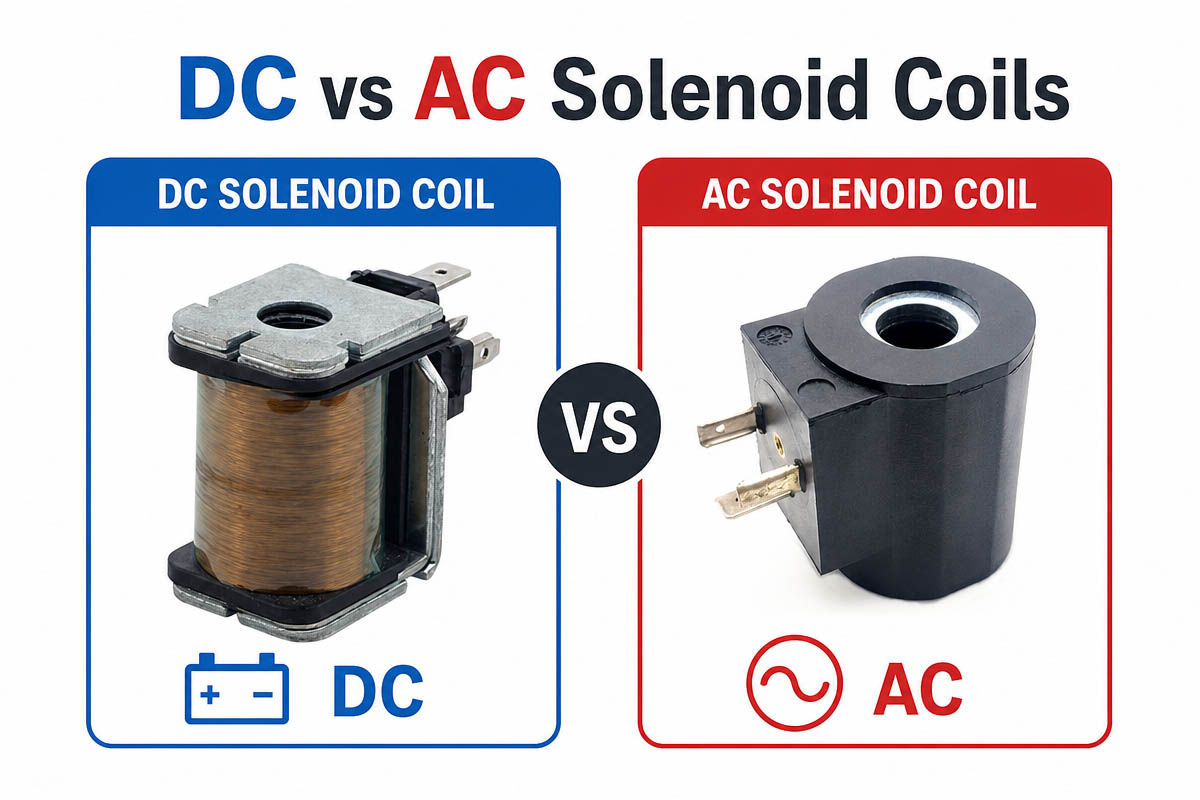

Capítulo 7: DC contra Bobinas solenoides de CA
Durante la fabricación de bobinas de solenoide, es fundamental conocer las diferencias entre las bobinas de solenoide de CC y CA.
Bobinas solenoides de CC
Ventajas:
Operación silenciosa
Fuerza magnética constante
Construcción simple
Control exacto
Aplicaciones:
Dispositivos que funcionan con baterías
Automatización industrial
Dispositivos Médicos
Cerraduras electronicas
Bobina solenoide de CA
Ventajas:
Respuesta rápida
Ideal para conmutación de alta velocidad
Fuerte fuerza de tracción
Los solenoides de corriente alterna normalmente requieren un núcleo magnético laminado y anillos de protección para reducir la vibración y el ruido.
Comparación de bobinas solenoides de CC y CA
Características Bobina de CC Bobina de CA Ruido Menor Mayor Respuesta Estable Control más rápido Aplicación Vibración Moderada Excelente Baja Mayor Precisión Sistemas Aparamenta industrial
Capítulo 8: Resistencia de las bobinas solenoides y su relación con la temperatura.
El control de la temperatura es una parte esencial del proceso de fabricación de las bobinas de los solenoides.
Al aumentar la temperatura de la bobina, aumenta la resistencia del cobre.
Una relación podría representarse mediante la fórmula
R(T)=R_{0}[1+\alpha(T-T_{0})]
Lugar:
RT: Resistencia a la temperatura de funcionamiento R₀: Resistencia a la temperatura de referencia α: Coeficiente de temperatura del cobre T: Temperatura de funcionamiento
La generación de calor es:
P = I²R
Aumentar la resistencia significa lo siguiente:
Corriente más baja
Menor fuerza de atracción magnética
Pérdida de energía
Por lo tanto, los fabricantes profesionales de bobinas de solenoide optimizan lo siguiente:
Diámetro del alambre de cobre
Densidad de bobinado
Diseño de disipación de calor
Ciclo de trabajo
Capítulo 9: Aplicaciones de las bobinas solenoides
Las bobinas solenoides se utilizan ampliamente en muchas industrias debido a su estructura compacta y su funcionamiento fiable.
9.1 Aplicaciones de las cerraduras electrónicas
Por ejemplo:
Cerraduras inteligentes
Cajas de seguridad
Las máquinas expendedoras
Los sistemas de control de acceso
9.2 Aplicaciones automotrices
¿Dónde se utilizan las bobinas solenoides?
Sistema de transmisión.
Sistema de inyección de combustible
Sistemas de motor
Sistemas de accionamiento de válvulas
9.3 Dispositivos médicos
Las aplicaciones incluyen:
Válvula, médica
Sistemas de bombeo
Automatización de laboratorio
Instalación de control de gas
Ferrocarriles de 9.4
Aplicaciones:
Control de puerta
Frenos
Equipo de señalización
9.5 Automatización industrial
Las aplicaciones típicas incluyen las siguientes:
Válvulas neumáticas
Sistema hidráulico
Robótica
Automatización de líneas de montaje

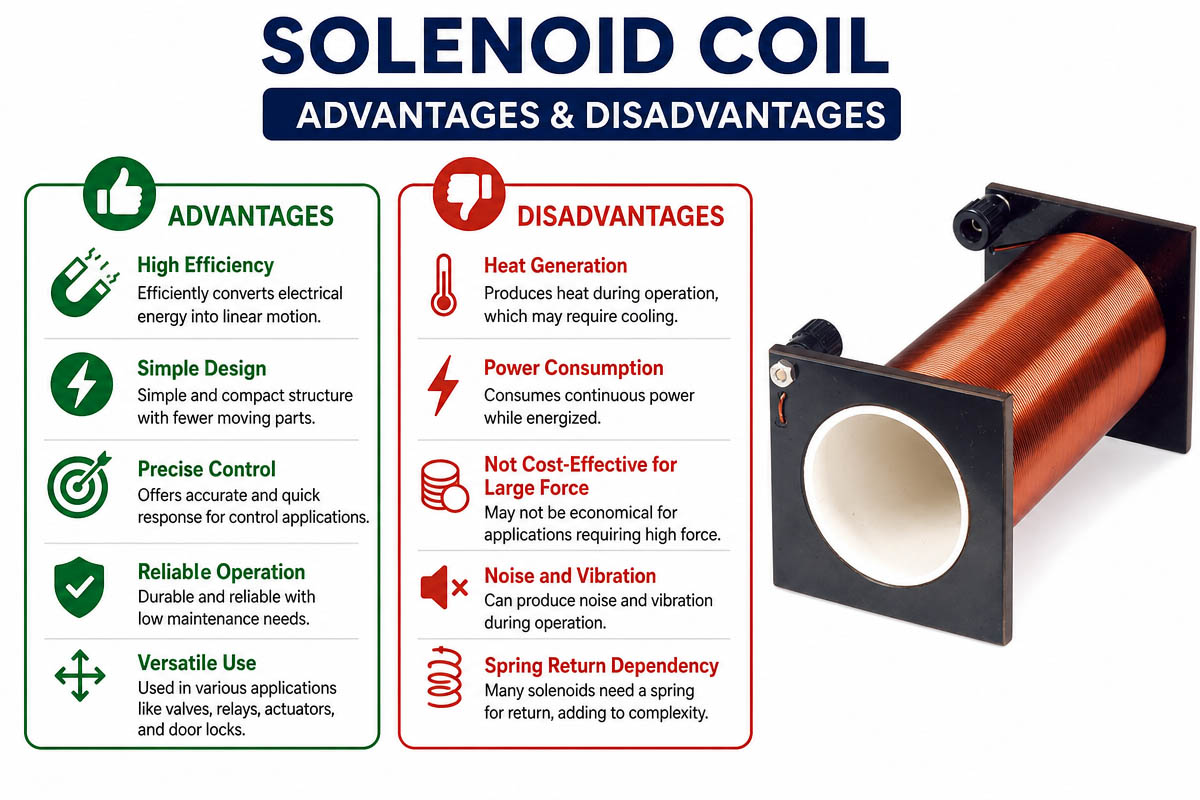

Capítulo 10: Ventajas y desventajas de la bobina solenoide
La bobina solenoide es un electroimán que convierte la energía eléctrica en movimiento lineal o rotatorio. Por ello, se utiliza ampliamente en arrancadores de automóviles, válvulas industriales, cerraduras y otras aplicaciones. La bobina solenoide presenta ventajas y limitaciones particulares.
Beneficios:
La principal ventaja es la activación remota e instantánea. En concreto, es posible activar un solenoide de forma remota e inmediata mediante el envío de señales de baja potencia, lo cual es fundamental desde el punto de vista de la seguridad y la automatización. Al tener pocas piezas móviles, resulta muy fiable y duradero si se utiliza según sus especificaciones. En el caso de los solenoides de enclavamiento (bloqueo), la fuerza de sujeción es extremadamente potente. Si incorporan un imán permanente, no se requiere energía para mantener la posición del bloqueo, lo que supone un ahorro energético.
También resulta rentable, ya que la fabricación de solenoides requiere mucho menos dinero que la de complejos conjuntos motor-reductor. Otra ventaja del solenoide es su sencillo control. El solenoide de CC solo requiere la aplicación o eliminación de un voltaje determinado. Por último, pero no menos importante, funciona silenciosamente y sin fluidos, lo cual es fundamental en aplicaciones de salas blancas u hospitales.
Limitaciones
Sin embargo, la principal limitación es el alto consumo de energía y la generación de calor. La bobina tiene una resistencia de CC muy baja; por lo tanto, la corriente de irrupción es muy alta. Esto provoca un calentamiento rápido (pérdidas I²R), que podría quemar la bobina si el ciclo de trabajo no se regula correctamente. La mayoría de los solenoides están diseñados para un uso intermitente únicamente.
Además, el recorrido es extremadamente corto (de apenas unos milímetros), lo que limita las aplicaciones que requieren un recorrido largo. Asimismo, la fuerza disminuye exponencialmente al aumentar la distancia entre el polo y el núcleo. La fuerza magnética inicial es relativamente baja y solo alcanza su máximo cuando el émbolo está en su posición final. Por lo tanto, tarda en alcanzar el valor necesario (arranque suave).
También es propenso a la magnetización residual, lo que dificulta la liberación del émbolo. Los solenoides son sensibles a las variaciones de voltaje, y si este disminuye, el campo magnético se debilita demasiado para iniciar la actuación. Con el tiempo, el funcionamiento constante a alta velocidad provoca el desgaste mecánico del émbolo y sus contactos.
Capítulo 11, Preguntas frecuentes – Bobinas de solenoide
P1: ¿Por qué se calienta la bobina de un solenoide?
La bobina del solenoide se calienta. Esto se debe a la pérdida por resistencia (I²R) y a la transformación de energía eléctrica en energía térmica. Se requiere un diseño y una refrigeración adecuados.
P2: ¿Puedo usar un solenoide sin núcleo?
Sí, pero la fuerza magnética es mucho menor. La mayoría de los solenoides industriales requieren un núcleo ferromagnético.
P3: ¿Cómo puedo aumentar la fuerza de un solenoide?
La fuerza podría incrementarse mediante:
Número creciente de bobinas
Aumento de la corriente
Mejora de los materiales magnéticos
Disminución de los espacios de aire
P4: ¿Cuál es la vida útil de una bobina de solenoide?
La bobina del solenoide industrial, diseñada correctamente, podría funcionar durante cientos o millones de ciclos, dependiendo de las condiciones de aplicación.
P5. ¿Es posible reparar las bobinas de los solenoides?
La mayoría de los solenoides industriales, que están sellados herméticamente, se reemplazan pero no se reparan.
Capítulo 10: Conclusión – Cómo seleccionar al mejor fabricante de bobinas solenoides
Un dispositivo electromagnético que acopla señales de control eléctrico al movimiento mecánico es una bobina solenoide.
El proceso de fabricación de bobinas de solenoide requiere conocimientos profesionales en los siguientes campos:
Tecnología de bobinado
Selección de materiales
Diseño de circuitos magnéticos
Control de temperatura
Pruebas de fiabilidad
Fabricación de equipo original
Las bobinas solenoides garantizan un control de movimiento fiable, preciso y eficiente en diversas aplicaciones, desde sistemas automotrices hasta automatización industrial y dispositivos médicos.
Si elige a un fabricante experimentado de bobinas para solenoides, obtendrá un mejor rendimiento, una vida útil más prolongada y la solución más optimizada para las necesidades de su aplicación.
Un socio OEM profesional puede ofrecer la solución completa, desde el desarrollo del prototipo, la validación de ingeniería, el diseño de herramientas, la producción en masa y las pruebas de calidad.
