Capítulo 1: Introducción
La fuerza magnética es una de las fuerzas clave utilizadas en la electricidad y la mecánica modernas. Permite que las máquinas se muevan y funcionen con exactitud y precisión. Numerosos dispositivos y equipos cotidianos funcionan con fuerza magnética: motores eléctricos, válvulas electromagnéticas, cerraduras magnéticas, relés, diversos tipos de sensores y muchos otros. Para los ingenieros que trabajan en la industria, es fundamental comprender los principios de la fuerza magnética y su función en los sistemas electromagnéticos. Para los fabricantes de solenoides y otros componentes electromagnéticos, la fuerza magnética es un parámetro muy importante. Depende de varios factores: número de espiras de la bobina, corriente, material magnético, entrehierro y construcción mecánica.
Este artículo explica qué es la fuerza magnética, cómo funciona, cómo se puede calcular y cómo los ingenieros optimizan la fuerza magnética en aplicaciones industriales.
Capítulo 2: ¿Qué es? Fuerza magnética?
La fuerza magnética es la fuerza que se crea por la acción de un campo magnético sobre materiales magnéticos, corrientes eléctricas o cargas.
Cuando circula corriente eléctrica por un conductor o una bobina, se crea un campo magnético. Al actuar este campo magnético sobre hierro, acero o cualquier otro material magnético, se genera una fuerza magnética.
En los dispositivos electromagnéticos, la energía eléctrica se convierte en movimiento mecánico mediante la fuerza magnética.
Por ejemplo:
- Un solenoide convierte la energía eléctrica en movimiento lineal.
- Un relé utiliza la fuerza magnética para conmutar contactos eléctricos.
- Una válvula electromagnética utiliza la fuerza magnética para regular el flujo de líquidos o gases.
- Un actuador electromagnético utiliza la fuerza magnética para empujar o tirar de una carga mecánica.
La magnitud de la fuerza magnética determina la eficacia de estos dispositivos.
Capítulo 3: ¿Cómo funciona la fuerza magnética?

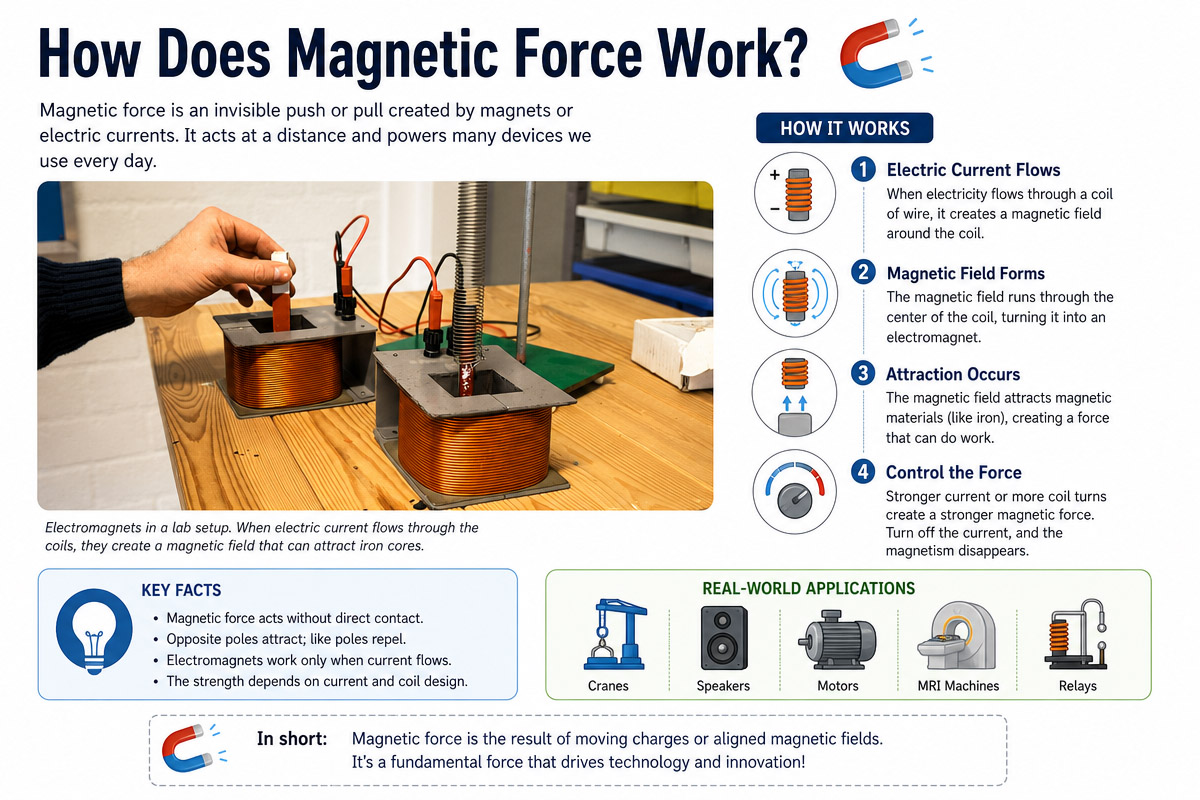

El principio de funcionamiento de la fuerza magnética se basa en la inducción electromagnética.
La corriente eléctrica que pasa a través de la bobina crea el campo magnético. El núcleo de hierro ubicado en la bobina intensifica el campo magnético, ya que los materiales magnéticos tienen una permeabilidad mucho mayor que el aire.
El campo magnético crea una atracción entre el émbolo móvil y el núcleo fijo.
El proceso de trabajo principal es el siguiente:
La corriente eléctrica fluye a través de la bobina.
La bobina crea el campo magnético.
El campo magnético atraviesa el circuito magnético de hierro.
El componente metálico es atraído.
Se crea movimiento mecánico.
En un solenoide de corriente continua, la fuerza magnética tira o empuja el émbolo para crear un movimiento lineal.
Capítulo 4: Fórmula de la fuerza magnética
La fuerza magnética es la fuerza que se genera cuando un campo magnético actúa sobre un material magnético, un conductor por el que circula corriente o un actuador. Durante el diseño de solenoides y electroimanes, la fórmula de la fuerza magnética se puede utilizar para calcular la fuerza de atracción o sujeción que genera la bobina.
4.1 Fórmula básica de la fuerza electromagnética

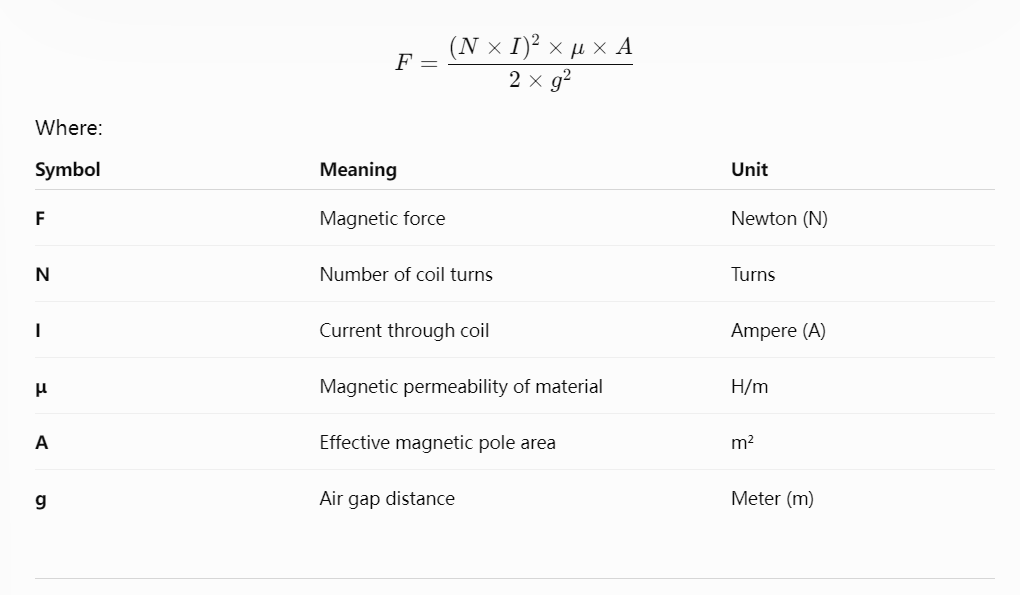

En el caso de un solenoide electromagnético, la fuerza magnética aproximada se puede calcular como:
4.2 Fórmula simplificada de la fuerza del solenoide

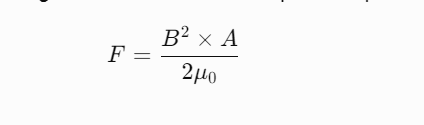

Para el diseño de solenoides de CC, los ingenieros suelen utilizar la fórmula simplificada:
Lugar:
F = Fuerza magnética (N)
B = Densidad de flujo magnético (Tesla)
A = Superficie de la cara del poste (m²)
μ₀ = Permeabilidad del vacío (4π × 10⁻⁷ H/m)
Esta fórmula muestra la dependencia de la fuerza magnética con respecto a la densidad de flujo magnético.
Si la intensidad del campo magnético se duplica:
F∝B2F \propto B^2F∝B2
La fuerza magnética se cuadruplica.
4.3 Fórmula de la fuerza magnética para el diseño de solenoides

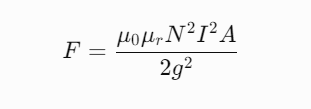

En caso de un solenoide tubular:
Lugar:
μ₀ = Permeabilidad al vacío
μᵣ = Permeabilidad relativa del núcleo magnético
N = Vueltas de la bobina
I = Corriente de la bobina
A = Área de la sección transversal del émbolo/núcleo
g = Espacio de aire
Esta fórmula ayuda a explicar por qué los diseñadores de solenoides intentan optimizar:
*Cantidad de fuerza:
✅ Más vueltas de bobina
✅ Mayor corriente
✅ Mayor área magnética
✅ Mejor material magnético
✅ Menor espacio de aire
- Reducción de fuerza:
❌ Gran espacio de aire
❌ Fuga magnética
❌ Material del núcleo de baja permeabilidad
❌ Mal diseño de la bobina
4.4 Ejemplo de cálculo
Asumamos:
N = 500 vueltas de la bobina
Yo = 2 A
Área magnética: A = 100 mm² = 0.0001 m²
Espacio de aire: g = 1 mm = 0.001 m
Permeabilidad magnética: μ = 4π × 10⁻⁷

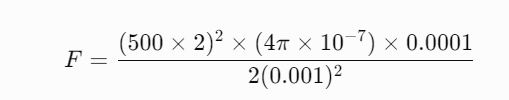

La fuerza se puede calcular como:
El resultado proporciona la fuerza de atracción electromagnética teórica.
En la práctica, la fuerza real es menor debido a:
- saturación magnética
- Pérdidas por fricción
- Resistencia del resorte
- Fuga de aire
- Tolerancia de fabricación
4.5 Relación entre la fuerza magnética y el entrehierro
El espacio de aire juega un papel fundamental en la generación de fuerza.
Esto significa que:
La reducción a la mitad del espacio de aire aumenta drásticamente la fuerza.
El aumento de la distancia de la brazada disminuye la cantidad de fuerza disponible.
Por ejemplo:
- Espacio de aire de 1 mm = fuerza alta
- Espacio de aire de 5 mm = fuerza muy baja
Por eso, los solenoides suelen generar la fuerza máxima al final de la carrera.

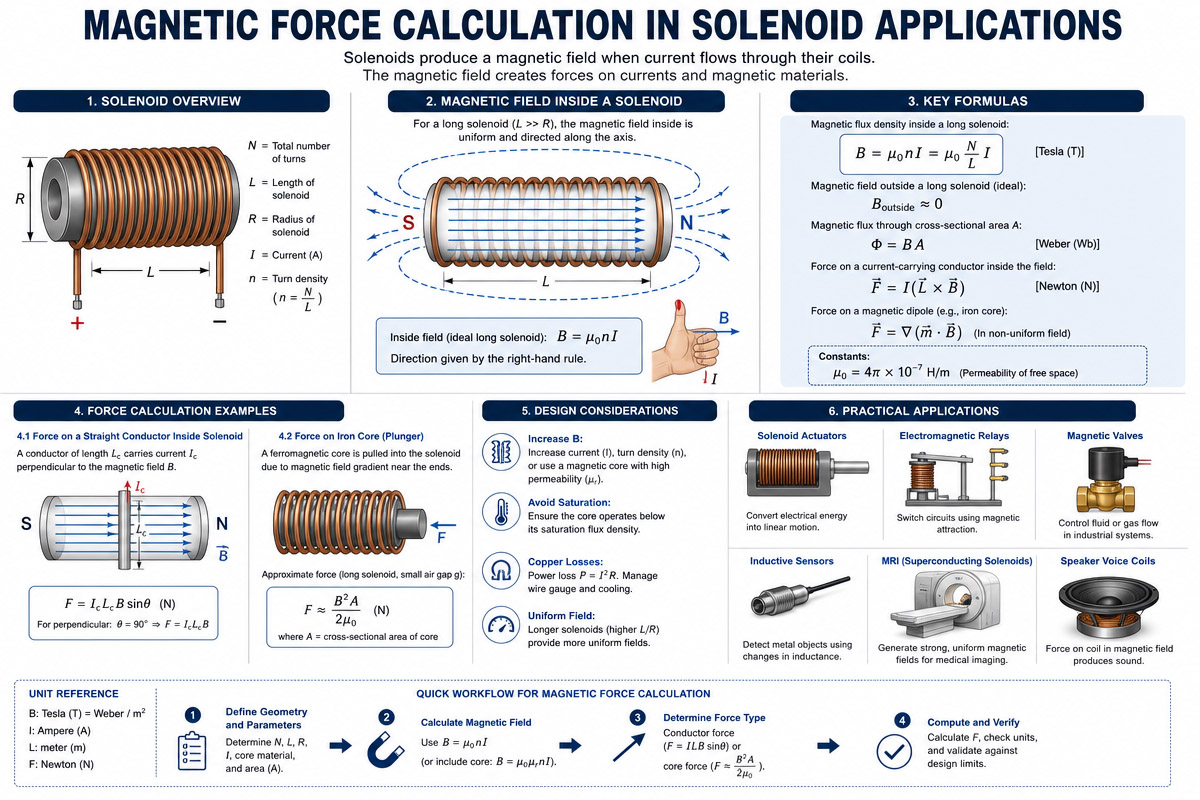

4.6: Cálculo de la fuerza magnética en aplicaciones de solenoides
Cuando los ingenieros diseñan el solenoide, suelen tener en cuenta los siguientes parámetros:
Efecto de los parámetros sobre la fuerza
Corriente de la bobina. Una corriente más alta produce una mayor fuerza.
Vueltas de la bobina: Cuantas más vueltas tenga la bobina, más fuerte será el campo magnético.
Material del núcleo Mayor permeabilidad aumenta la fuerza
Diámetro del émbolo: Una mayor superficie genera más fuerza.
Espacio de aire Un pequeño espacio de aire produce una fuerza mayor
Distancia de brazada Una brazada más larga disminuye la cantidad de fuerza
Ciclo de trabajo. Una mayor potencia produce un aumento del calor.
4.7 Fórmula práctica utilizada por los fabricantes de solenoides
En el diseño real de solenoides industriales, los fabricantes suelen combinar:
Cálculo electromagnético + simulación magnética + ensayo de fuerza
ya que las fórmulas teóricas no pueden predecir completamente:
- saturación magnética
- Tolerancia mecánica
- Propiedades materiales
- Influencia de la temperatura
Los fabricantes profesionales de solenoides prueban la fuerza mediante:
- Prueba de fuerza de tracción
- Prueba de la curva fuerza-compresión
- Prueba de temperatura
- Pruebas de ciclo de vida
El conocimiento de la fórmula de la fuerza magnética puede ayudar a los ingenieros a diseñar solenoides de CC, solenoides tubulares, solenoides de empuje-tracción, solenoides de enclavamiento y válvulas electromagnéticas con fuerza, consumo de energía y durabilidad optimizados.
Capítulo 5: Factores que afectan la fuerza magnética
5.1 Vueltas de la bobina
El número de espiras en una bobina electromagnética afecta la intensidad del campo magnético.
Un mayor número de vueltas crea un campo magnético más fuerte, ya que se genera un mayor flujo magnético.
Sin embargo, aumentar el número de turnos también aumenta:
Resistencia de la bobina
Consumo de energía
Generación de calor
Tamaño del componente
Los ingenieros deben encontrar un equilibrio entre los requisitos de fuerza y el rendimiento térmico.
5.2 Corriente eléctrica
La corriente es otro parámetro muy importante que afecta a la fuerza magnética.
Una corriente más alta crea un campo magnético más fuerte, lo que resulta en un aumento de la fuerza electromagnética.
Sin embargo, una corriente demasiado alta puede causar:
Sobrecalentamiento de la bobina
Reducción de la esperanza de vida
Daños en el aislamiento
Consumo excesivo de energía
Por lo tanto, los fabricantes de solenoides industriales diseñan cuidadosamente la resistencia de la bobina y la tensión de funcionamiento.
5.3 Distancia del espacio de aire
El espacio de aire entre el émbolo y el núcleo afecta la fuerza del imán.
Un pequeño espacio de aire da como resultado un circuito magnético más potente y una mayor fuerza de salida.
Sin embargo, la tolerancia mecánica también es muy importante, ya que:
Un pequeño espacio puede provocar que se pegue.
Las desviaciones en el proceso de fabricación podrían afectar la fuerza.
El magnetismo residual aumenta después de su uso.
Por lo tanto, es necesario un mecanizado preciso para proporcionar una fuerza magnética estable.
5.4 Selección de materiales magnéticos
El material magnético afecta la eficiencia de la generación de fuerza electromagnética.
Los materiales más populares son:
Acero bajo en carbono
Acero electrico
Hierro puro
aleaciones magnéticas de acero inoxidable
Un material con mayor permeabilidad aumenta la concentración del flujo magnético y la fuerza de salida.
Los fabricantes de solenoides industriales eligen los materiales en función de:
Requisitos de fuerza
Temperatura de trabajo
Ciclo operativo
Resistencia a la corrosión
5.5 Diseño de bobina
El diseño de la bobina afecta al rendimiento de la fuerza electromagnética.
Parámetros importantes del diseño de la bobina:
Diámetro del cable
Tipo de bobinado
Longitud de la bobina
Valor de resistencia
Calidad del aislamiento
Un buen diseño de bobina puede proporcionar:
Mayor fuerza magnética
Menos generación de calor
Mayor vida útil
Mejor eficiencia energética
Capítulo 6: Fuerza magnética en aplicaciones de solenoides
Al diseñar un solenoide, los ingenieros normalmente consideran:
| Parámetro | Efecto sobre la fuerza |
|---|---|
| Corriente de la bobina | Una corriente más alta aumenta la fuerza. |
| Vueltas de la bobina | Más vueltas aumentan el campo magnético |
| Material del núcleo | Una mayor permeabilidad mejora la fuerza |
| Diámetro del émbolo | Una mayor superficie aumenta la fuerza. |
| Entrehierro | Una separación menor aumenta la fuerza |
| Distancia de un golpe | Una carrera más larga reduce la fuerza. |
| Ciclo de trabajo | Mayor potencia aumenta el calor. |
Capítulo 7: Consejos para aumentar la fuerza magnética
El aumento de la fuerza magnética requiere la optimización de los diseños eléctricos, magnéticos y mecánicos.
Los métodos típicos son:
7.1 Aumento de la potencia de la bobina
Aumentar el voltaje o la corriente es una forma eficaz de incrementar la fuerza de salida.
Sin embargo, debe tenerse en cuenta la gestión térmica.
7.2 Mejora del diseño del circuito magnético
Un circuito magnético óptimo reduce las pérdidas magnéticas.
Las mejoras pueden incluir:
Geometría optimizada del núcleo de hierro
Flujo de fuga disminuido
Diseño de poste mejorado
7.3 Reducción del espacio de aire
Reducir el entrehierro aumenta la eficiencia magnética.
La fabricación de precisión ayuda a mantener un rendimiento constante.
7.4 Uso de mejor material magnético
El acero magnético de alta calidad aumenta la concentración del flujo magnético y la fuerza de salida.
7.5 Optimización de la geometría de la bobina
Una bobina diseñada correctamente optimiza:
Distribución del campo magnético
La disipación de calor
La eficiencia energética
Capítulo 8: Métodos de prueba de fuerza magnética
Los fabricantes deben probar la fuerza magnética para garantizar una alta fiabilidad del producto.
Los métodos de prueba más comunes incluyen:
Prueba de fuerza de tracción
Mide la fuerza de atracción máxima que genera un electroimán.
Prueba de fuerza de impacto
Mide la fuerza generada a diferentes distancias de movimiento.
Prueba de temperatura
Evalúa la temperatura de la bobina durante el funcionamiento continuo.
Prueba de ciclo de vida
Comprueba el rendimiento tras miles o millones de ciclos de funcionamiento.
Para los solenoides industriales, la prueba de fuerza generalmente se realiza en puntos específicos:
VOLTIOS
Distancia de un golpe
Ciclo de trabajo
Condiciones de temperatura
Capítulo 9: Aplicaciones industriales de la fuerza magnética

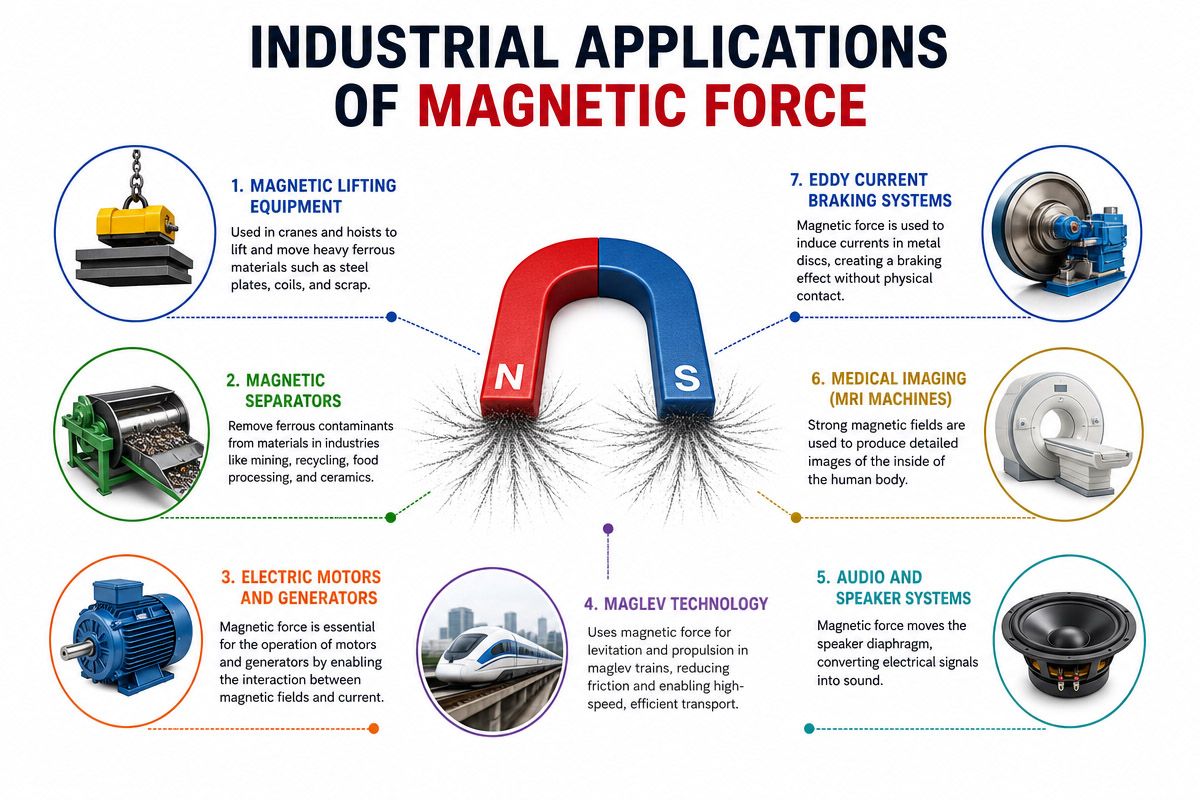

La tecnología de fuerza magnética se aplica ampliamente en numerosos sectores industriales.
Industria de la automatización
Solicitado:
Mecanismos robóticos
Sistemas de control de máquinas
Dispositivos de posicionamiento
Equipo Médico
Incluye:
Bomba
Válvulas
Equipo de diagnóstico
Industria automotriz:
Utilizado en:
Cerraduras de las puertas
Sistemas de transmisión
Sistemas de control de combustible
Sistemas de Seguridad
Incluye:
Cerraduras electronicas
Los sistemas de control de acceso
Productos de consumo
Utilizado en:
Electrodomésticos
Impresoras
Dispositivos inteligentes
Capítulo 10: Fuerza magnética frente a fuerza mecánica
La fuerza magnética presenta muchas ventajas en comparación con los sistemas mecánicos tradicionales.
Ventajas:
Respuesta rápida
Control preciso
Diseño compacto
Bajo mantenimiento
Control eléctrico sencillo
Desventajas:
Generación de calor
Distancia de carrera limitada
La fuerza disminuye con mayores espacios de aire.
Los ingenieros deben elegir el diseño electromagnético adecuado según los requisitos de la aplicación.
Capítulo 11: Por qué la fuerza magnética es importante en la fabricación de solenoides

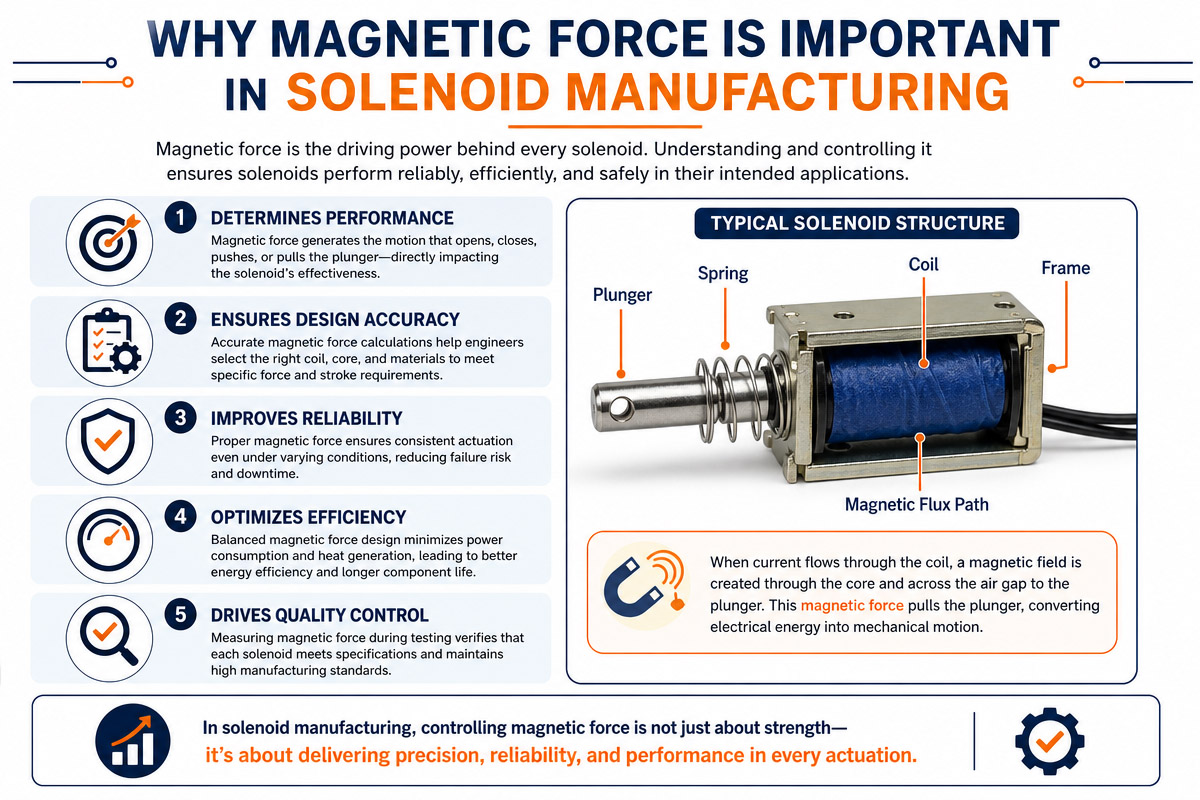

Para los fabricantes profesionales de solenoides, controlar la fuerza magnética es fundamental.
Un buen solenoide requiere:
Cálculo electromagnético preciso
Bobinado de bobina optimizado
Materiales magnéticos apropiados
Mecanizado de precisión
Pruebas confiables
En la etapa de diseño, los ingenieros deben considerar:
Fuerza requerida
Longitud de la carrera
VOLTIOS
Ciclo de trabajo
Entorno de funcionamiento
Vida útil esperada
Un sistema electromagnético diseñado correctamente puede lograr un alto rendimiento con un bajo consumo de energía y una larga vida útil.
Capítulo 12: Preguntas frecuentes
12.1 ¿Qué es la fuerza magnética?
La fuerza magnética es una fuerza generada por un campo magnético que atrae o repele materiales magnéticos, corrientes eléctricas o cargas. En los dispositivos electromagnéticos, la fuerza magnética convierte la energía eléctrica en movimiento mecánico.
Las aplicaciones populares incluyen:
solenoides
Válvulas electromagnéticas
Motores
relés
actuadores magnéticos
Equipos de automatización industrial
12.2 ¿Por qué disminuye la fuerza del imán cuando aumenta el espacio de aire?
La fuerza magnética depende en gran medida de la distancia del entrehierro.
La relación es aproximada:
F∝1g2F \propto \frac{1}{g^2}F∝g21
Esto significa que un mayor espacio de aire crea una mayor resistencia magnética, lo que disminuye el flujo magnético y la fuerza magnética de salida.
Por ejemplo:
La fuerza máxima de un solenoide se alcanza cuando el émbolo está cerca del núcleo.
La fuerza disminuye cuando el émbolo se aleja de ella.
12.3 ¿Cómo se mide la fuerza magnética?
La fuerza magnética se suele medir con la ayuda de equipos de prueba de fuerza.
Las pruebas más populares son:
Prueba de fuerza de tracción
Mide la fuerza de atracción máxima entre el núcleo magnético y el émbolo.
Prueba de fuerza de impacto
Mide la fuerza de salida a diferentes distancias de desplazamiento.
Prueba de fuerza de sujeción
Mide la fuerza necesaria para separar superficies magnéticas.
Prueba de ciclo de vida
Mide si el rendimiento de la fuerza se mantiene estable después de un funcionamiento repetido.
12.4 ¿Cuál es la diferencia entre la fuerza magnética y la fuerza electromagnética?
La fuerza magnética es un término general que describe la fuerza creada por los campos magnéticos.
La fuerza electromagnética describe la fuerza magnética que se crea mediante una corriente eléctrica.
Por ejemplo:
imán permanente = fuerza magnética
Bobina solenoide de CC = fuerza electromagnética
Válvula electromagnética = fuerza electromagnética
12.5 ¿Cómo crea un solenoide la fuerza del imán?
El solenoide crea fuerza magnética mediante inducción electromagnética.
El proceso es:
La corriente eléctrica fluye a través de la bobina.
La bobina crea el campo magnético.
El núcleo de hierro concentra el flujo magnético.
El émbolo es atraído por el núcleo.
Se crea movimiento mecánico.
Este principio permite que los solenoides controlen el movimiento en máquinas industriales, válvulas y sistemas de automatización.
12.6 ¿Qué materiales son los mejores para crear fuerza magnética?
Los materiales magnéticos más populares son:
Hierro puro
Acero bajo en carbono
Acero electrico
Acero inoxidable magnético
Un buen material magnético debe tener:
Alta permeabilidad magnética.
Bajas pérdidas magnéticas
Buena resistencia mecánica
Resistencia a la corrosión
Los fabricantes de solenoides industriales eligen los materiales en función de los requisitos de fuerza y las condiciones de funcionamiento.
12.7 ¿Por qué es importante la fuerza magnética en el diseño de solenoides?
La fuerza magnética determina el funcionamiento del solenoide, incluyendo:
Fuerza de tracción
Fuerza de retención
Capacidad de accidente cerebrovascular
La velocidad de respuesta
La eficiencia energética
Durante el diseño de solenoides, los ingenieros deben optimizar:
Estructura de bobina
Circuito magnético
Geometría del émbolo
Entrehierro
Ciclo de trabajo operativo
12.8 ¿Puede funcionar la fuerza magnética sin electricidad?
Sí. Los imanes permanentes pueden crear fuerza magnética sin electricidad.
Sin embargo, los dispositivos electromagnéticos, como los solenoides, requieren electricidad para generar fuerza magnética.
Ejemplos:
Fuerza magnética permanente:
Soportes magnéticos
Abrazaderas magnéticas
Fuerza electromagnética:
actuadores de solenoide
Válvulas solenoides
Cerraduras electromagnéticas
12.9 ¿Cuál es la diferencia entre fuerza de tracción y fuerza de sujeción?
Fuerza de tracción
Fuerza que se crea cuando el componente magnético atrae y mueve la carga.
Fuerza de retención
Fuerza necesaria para separar dos superficies magnéticas tras su acoplamiento completo.
Para aplicaciones de solenoides:
La fuerza de tracción es importante durante el movimiento.
La fuerza de sujeción es importante para mantener la posición.
12.10 ¿Cómo prueban los ingenieros la fuerza magnética en los solenoides industriales?
Los fabricantes profesionales de solenoides prueban la fuerza magnética utilizando:
simulación magnética por computadora
Prueba de prototipos
Mediciones de la curva fuerza-desplazamiento
Prueba de temperatura
Pruebas de funcionamiento continuo
Dichas pruebas garantizan que el solenoide sea capaz de lograr lo requerido:
FORCE
Trazo
Ciclo de trabajo
Rendimiento de por vida
12.11 ¿Por qué es importante el cálculo de la fuerza magnética para los fabricantes?
El cálculo preciso de la fuerza magnética ayuda a los fabricantes a crear productos con:
Salida de fuerza adecuada
Bajo consumo de energía
Mayor vida útil
Mayor fiabilidad
Tamaño más pequeño
En los proyectos de solenoides personalizados, los ingenieros suelen combinar cálculos teóricos, simulación magnética, pruebas de prototipos y validación de la producción para lograr un rendimiento adecuado.
Capítulo 13: Conclusión
La fuerza magnética es la base de la tecnología electromagnética moderna. Su uso permite transformar la energía eléctrica en movimiento mecánico y alimentar una gran cantidad de dispositivos industriales.
Conocer los factores que afectan a la fuerza magnética (diseño de la bobina, corriente, material magnético, entrehierro) es importante para los ingenieros que diseñan solenoides, actuadores y otros componentes electromagnéticos.
El uso de tecnologías de diseño avanzadas y procesos de fabricación precisos permite optimizar la fuerza magnética para lograr un mejor rendimiento, eficiencia y vida útil en aplicaciones industriales.
Para las empresas que desarrollan solenoides o actuadores electromagnéticos a medida, elegir un fabricante profesional con buenas capacidades de ingeniería es un paso importante para obtener un rendimiento fiable de la fuerza magnética.
