Bộ dẫn hướng van điện từ chốt đẩy kéo WL1035

Van điện từ chốt đẩy kéo có chức năng gì?

Van điện từ chốt đẩy kéo là một thiết bị điện cơ chuyển đổi năng lượng điện thành chuyển động tuyến tính và chốt ở cuối hành trình mà không cần nguồn điện liên tục. Van điện từ chốt không cần dòng điện liên tục để hoạt động, không giống như van điện từ thông thường, cần dòng điện liên tục để hoạt động.

Cuộn dây điện từ tạo ra một từ trường đẩy pít tông tiến hoặc lùi khi được cấp một xung điện ngắn. Nam châm vĩnh cửu hoặc chốt giữ pít tông ở vị trí đó cho đến khi được cấp xung điện tiếp theo, làm thay đổi hướng chuyển động của nó.

Nam châm điện chốt đẩy kéo được sử dụng trong các thiết bị tiết kiệm năng lượng như khóa thông minh, máy bán hàng tự động, thiết bị y tế và hệ thống tự động hóa, nhờ khả năng chỉ tiêu thụ năng lượng khi được bật.

Chi phí tối ưu

PDF Download

Nhà sản xuất van điện từ chốt đẩy kéo tùy chỉnh

Tìm hiểu về van điện từ chốt đẩy-kéo

Nam châm điện chốt đẩy-kéo là một loại nam châm điện lưỡng ổn định có khả năng tiết kiệm năng lượng. Chúng điều khiển chuyển động một cách hiệu quả trong việc sử dụng năng lượng. Chúng bao gồm một cuộn dây, một pít tông và một nam châm vĩnh cửu. Chúng được sử dụng trong các thiết bị tiết kiệm năng lượng và các thiết bị chạy bằng pin. Chúng được sử dụng vì chỉ cần nguồn điện khi được bật. Hiện nay, nam châm điện chốt đẩy-kéo đã trở thành thiết bị thiết yếu trong tự động hóa, thiết bị thông minh và công nghiệp nhờ kích thước nhỏ gọn và khả năng tùy chỉnh theo nhiều cách.

Video giới thiệu về van điện từ chốt đẩy kéo WL1035

Màn hình hiển thị chi tiết van điện từ chốt đẩy kéo WL1035

Giải pháp van điện từ chốt đẩy kéo tùy chỉnh

Giải pháp van điện từ chốt đẩy kéo từ nhà máy

Tự động hóa công nghiệp với van điện từ chốt đẩy kéo

Thiết kế và ứng dụng của van điện từ chốt đẩy kéo

Van điện từ đẩy kéo đáng tin cậy dành cho thiết bị công nghiệp

Van điện từ chốt đẩy kéo đa năng dùng trong công nghiệp.

Bảng dữ liệu kỹ thuật của van điện từ chốt đẩy kéo WL1035

Thông tin chi tiết sản phẩm van điện từ chốt đẩy kéo

Nhãn hiệu	Uy Long	Số mô hình	AS 1035
Điện áp định mức (V)	DC 12V, 18V và 24V	Công suất định mức (W)	24 W
Mô hình công việc	Kiểu kéo đẩy	Lực giữ (N)	280 bạn gái
Đột quỵ (mm)	Tùy chỉnh 3-8 MM	Thời gian đặt lại	0.2 giây bật, 2 giây tắt
Tuổi thọ:	100 nghìn lần	Chứng nhận	CE, ROHS, ISO9001,
Vật liệu	Sắt nam châm cao cấp	Chiều dài dây dẫn (mm)	200 MM
Cài đặt kiểu	Đinh ốc	Dung sai kích thước	+/- 0.1 mm
Không thấm nước	Không áp dụng	Lớp cách nhiệt	B
Kiểm tra Hi-Pot	AC 600V 50/60Hz 2s	Lực giữ không kích thích	0
Nhiệt độ làm việc	-10 ° C-100 ° C	Chu kỳ	Từ 1-100%
Độ sâu ren (mm)	/	Chính sách thanh toán	TT, hoặc LC At Sight
mẫu thứ tự	Có	Chính sách bảo hành	1 Năm
MOQ	chiếc 1000	Khả năng cung cấp	5000 chiếc mỗi tuần
Thời gian giao hàng	30 ngày	Cảng chất hàng	ShenZhen

Tính năng đơn vị:

Vỏ: Vỏ thép carton mạ kẽm, bề mặt nhẵn, đạt tiêu chuẩn RoHS.

Tuân thủ tiêu chuẩn, thử nghiệm phun sơn Slat trong 96 giờ. Chống gỉ.

Pít tông: Đường kính 4-10 mm, vật liệu thép cacbon mạ kẽm. Bề mặt nhẵn.

Hành trình piston: 4-8 mm

Điện trở: 6 Ω

Dòng điện hiện tại: 12A

Công suất: 24 W

Nguồn điện: DC 12V, 18V hoặc 24V

Lực giữ: 20 N

Nguồn điện: Có các tùy chọn DC 12, 18 hoặc 24V.

Cuộn dây đồng: Cuộn dây đồng nguyên chất với khả năng tăng nhiệt độ ổn định.

Cấp độ cách điện: B 130 0C

Chu kỳ hoạt động: 0.2 giây bật, 1.8 giây tắt

Van điện từ chốt đẩy kéo WL1035

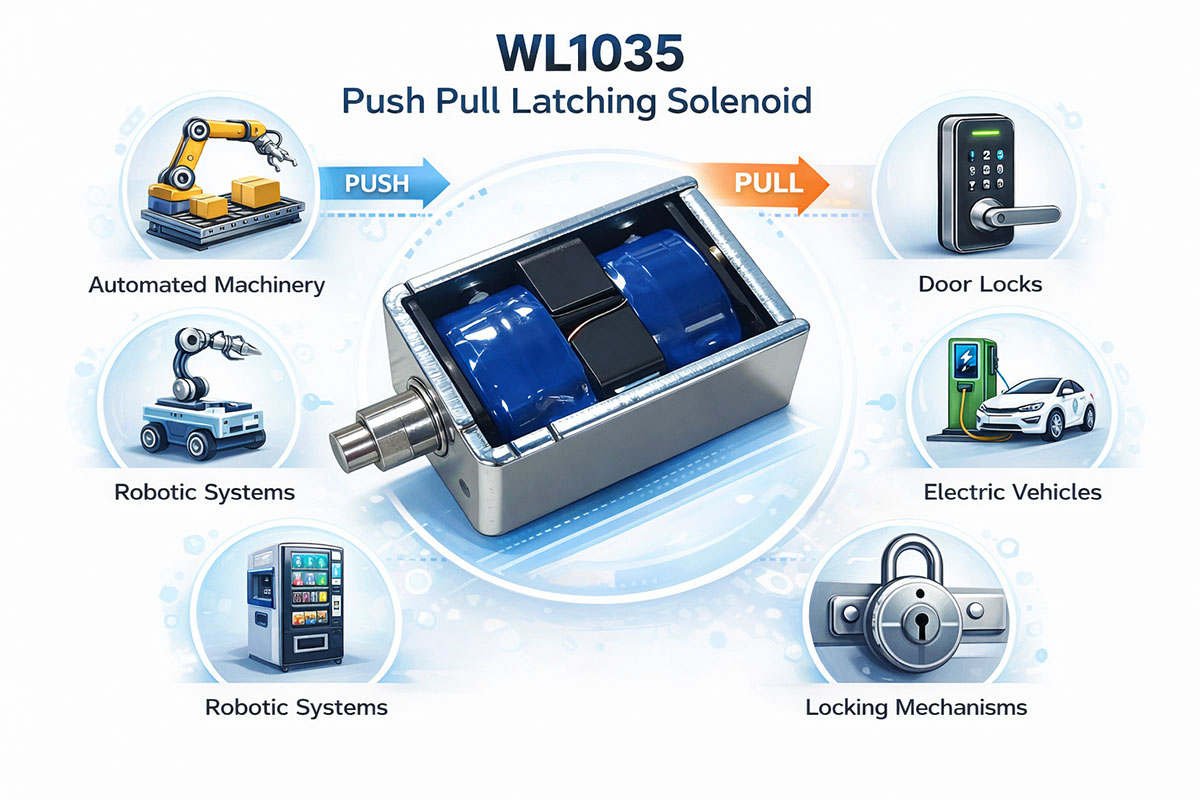

Trong các hệ thống cơ điện hiện đại, nơi hiệu suất và độ tin cậy chuyển mạch là rất quan trọng, các nam châm điện chốt đẩy kéo được sử dụng rất phổ biến.

Trong các hệ thống khóa thông minh, chúng được sử dụng trong hầu hết các ứng dụng. Nam châm điện chốt đã được sử dụng trong khóa cửa điện tử, máy bán hàng tự động và các hệ thống kiểm soát ra vào khác. Chúng chỉ cần nguồn điện khi hoạt động.

Trong các hệ thống tự động hóa tại các nhà máy sản xuất, nam châm điện kiểu chốt đẩy-kéo được sử dụng để điều khiển các cửa cơ khí, van và các hệ thống khác. Kích thước nhỏ gọn của chúng giúp dễ dàng tích hợp vào robot và các hệ thống tự động hóa.

Trong ngành y tế, van điện từ đẩy-kéo được sử dụng trong các hệ thống chẩn đoán di động và thiết bị y tế. Trong các hệ thống y tế, việc sử dụng càng ít năng lượng càng tốt là vô cùng quan trọng.

Một lĩnh vực khác là việc sử dụng điện tử trong ô tô. Hệ thống điều khiển nhiên liệu, khóa an toàn và các thiết bị chuyển mạch cần có nam châm điện chốt.

Chúng được sử dụng rộng rãi trong các thiết bị nhà thông minh, tủ thông minh, tủ đựng bưu kiện và thiết bị điều khiển từ xa.

Các nam châm điện chốt đẩy-kéo được sử dụng trong nhiều thiết bị hiện đại vì chúng có độ tin cậy cao, tiêu thụ điện năng cực thấp và có thể được điều khiển với độ chính xác cao.

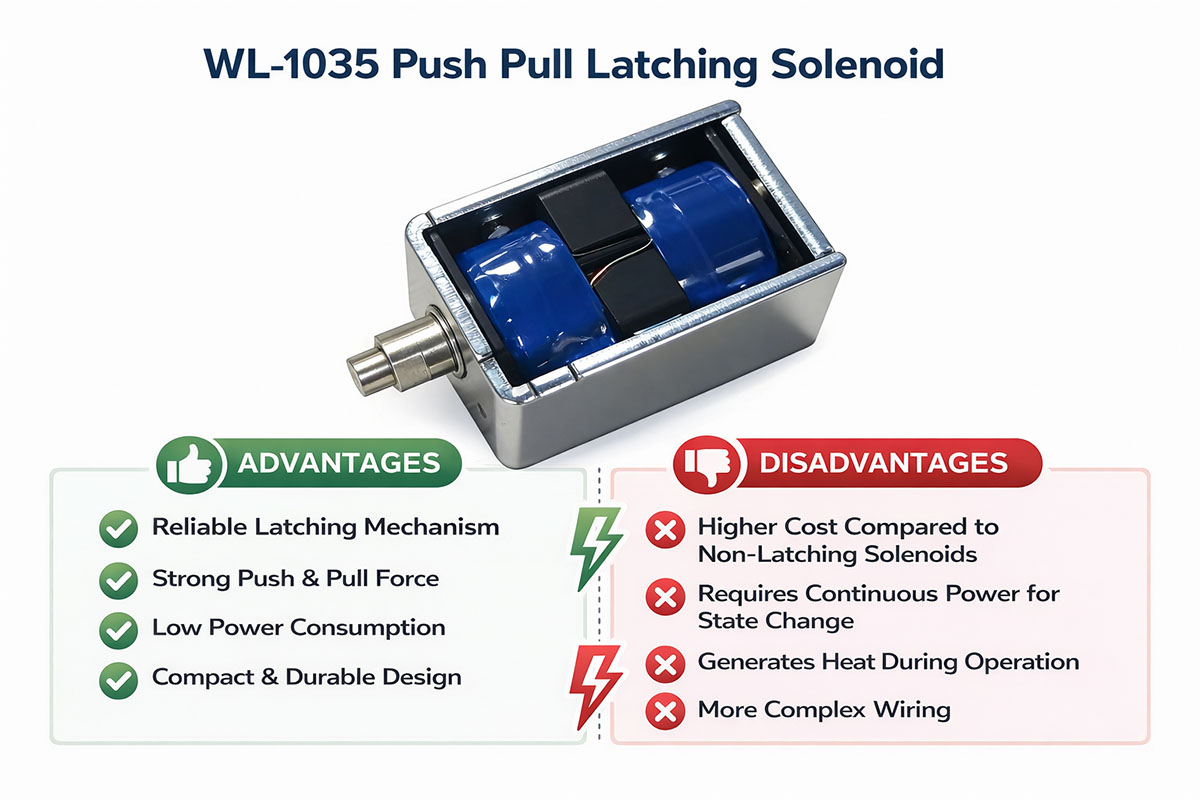

Ưu điểm và nhược điểm của van điện từ chốt DC 12V

Ưu điểm và nhược điểm của van điện từ đẩy kéo

Ưu điểm

Ưu điểm quan trọng nhất của nam châm điện chốt đẩy-kéo là chúng tiêu thụ ít điện năng hơn. Chúng tiêu thụ ít điện năng hơn nhiều vì chúng chỉ cần sử dụng điện khi chuyển mạch.

Một ưu điểm đáng kể khác của nam châm điện chốt đẩy-kéo là chúng giúp hệ thống hoạt động đáng tin cậy cao và kéo dài tuổi thọ của các thiết bị được sử dụng trong hệ thống bằng cách giảm thiểu sự sinh nhiệt. Chúng thậm chí có thể giữ nguyên vị trí ngay cả khi nguồn điện bị ngắt nhờ thiết kế lưỡng ổn định.

Chúng cực kỳ nhỏ và nhẹ, điều này làm cho chúng rất hữu ích trong các thiết bị di động và những khu vực có không gian hạn chế. Chúng rất hữu ích trong các thiết bị tự động hóa vì chúng có thể chuyển đổi nhanh chóng và được điều khiển chính xác.

Nhược điểm

Các nam châm điện chốt đẩy-kéo có một số nhược điểm, mặc dù chúng cũng có một số ưu điểm.

Cơ chế nam châm vĩnh cửu được sử dụng trong các nam châm điện chốt đẩy-kéo làm cho chúng phức tạp hơn so với các nam châm điện thông thường.

Chúng có thể yêu cầu các mạch điều khiển phức tạp để tạo ra xung chuyển mạch chính xác.

Lực giữ không lớn bằng lực giữ của các nam châm điện được cấp nguồn liên tục trong một số trường hợp.

Chúng có thể không hoạt động chính xác nếu không được thiết kế đúng cách, và về lâu dài có thể không hoạt động chính xác do các vấn đề về từ tính và cơ học.

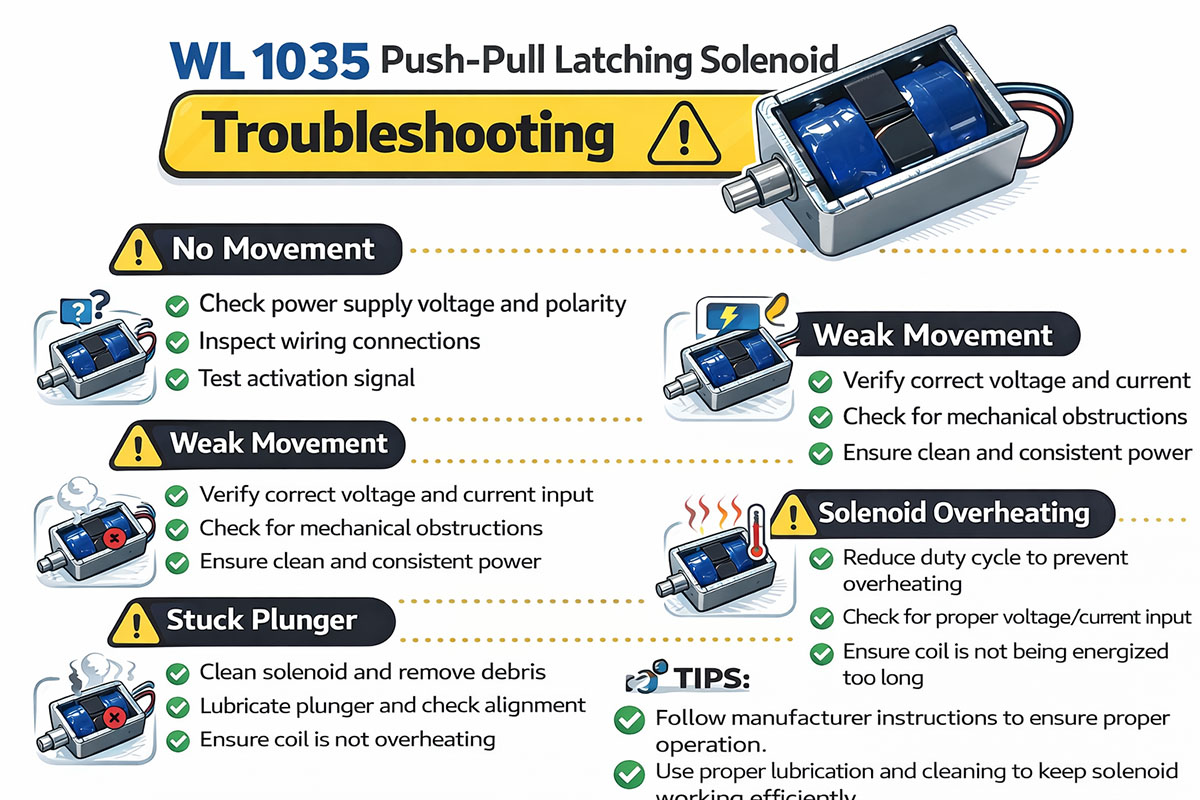

Cách sửa chữa van điện từ chốt đẩy-kéo

Vấn đề: Cuộn dây điện từ không hoạt động

Nguyên nhân: Không có nguồn điện

Nguyên nhân: Không có dây dẫn

Nguyên nhân: Chuyển động yếu

Nguyên nhân: Điện áp không đủ hoặc cuộn dây bị hỏng.

Vấn đề: Không thể khóa

Lý do: Nam châm không còn lực hút hoặc không được đặt đúng vị trí.

Vấn đề là do quá nhiệt.

Nguyên nhân: Chu kỳ hoạt động quá dài hoặc điện áp không chính xác.

Vấn đề: Thời gian phản ứng chậm.

Nguyên nhân: Ma sát hoặc mảnh vụn quá nhiều trên máy.

Việc kiểm tra và điều khiển điện sẽ giúp mọi thứ hoạt động đáng tin cậy hơn rất nhiều.

Câu hỏi thường gặp về van điện từ chốt đẩy kéo WL1035

1. Nam châm điện chốt là loại nam châm có khả năng khóa và mở khóa bằng cách đẩy và kéo?

Nam châm điện chốt đẩy kéo là một thiết bị điện cơ chuyển đổi năng lượng điện thành chuyển động tuyến tính. Nó sử dụng nam châm vĩnh cửu để giữ cố định ở vị trí đẩy hoặc kéo. Điều này có nghĩa là nam châm điện chỉ cần một xung điện để chuyển từ vị trí này sang vị trí khác. Điều này rất tốt cho việc cung cấp năng lượng.

2. Nam châm điện chốt đẩy-kéo có chức năng gì?

Van điện từ kiểu đẩy-kéo hoạt động dựa trên hai vị trí. Một xung điện theo một hướng sẽ đẩy pít tông. Một xung điện theo hướng ngược lại sẽ kéo pít tông. Một nam châm vĩnh cửu được sử dụng để giữ nó ở vị trí cố định ngay cả khi không có điện. Điều này có nghĩa là chúng ta sẽ sử dụng ít năng lượng hơn.

3. Những phần quan trọng nhất là gì?

Một nam châm điện chốt đẩy-kéo tiêu chuẩn bao gồm:

Cuộn dây tạo ra từ trường.

Một pít tông hoặc rôto chuyển động theo đường thẳng.

Một nam châm vĩnh cửu giữ cuộn dây điện từ ở đúng vị trí.

Khung nhà là bộ phận giữ mọi thứ lại với nhau.

Đầu nối dây dẫn dùng để kết nối các dây điện.

4. Những phần quan trọng nhất là gì?

Nam châm điện chốt đẩy-kéo có khả năng giữ nguyên vị trí mà không cần điện.

Tiêu thụ năng lượng thấp: cần xung điện.

Phản hồi nhanh: chỉ mất vài mili giây để bật.

Tuổi thọ cao: ít hỏng hóc do nhiệt nhờ chu kỳ hoạt động thấp.

Đa năng: nhỏ gọn và có thể sử dụng cho nhiều mục đích.

5. Những công dụng phổ biến nhất là gì?

Hệ thống ô tô: khóa cửa, khóa ghế

Hệ thống máy bán hàng tự động: kiểm soát các cơ chế phân phối

Hệ thống công nghiệp: khóa an toàn hoặc tự động hóa

Robot: phản hồi nhanh cho công tắc hoặc bộ kẹp

Hệ thống khóa và khóa điện tử dùng cho kiểm soát ra vào

6. Làm thế nào để chọn loại van điện từ chốt đẩy-kéo phù hợp?

Hành trình piston: quãng đường pít tông di chuyển

Lực giữ: cần bao nhiêu lực

Điện áp và dòng điện định mức tương thích với hệ thống điều khiển

Chu kỳ hoạt động: tần suất sử dụng

Điều kiện môi trường: khả năng chống chịu bụi, độ ẩm hoặc nhiệt độ khắc nghiệt.

7. Ưu điểm của loại van điện từ này so với các loại van điện từ thông thường là gì?

Hiệu quả: chỉ cần một lượng điện năng nhỏ.

Giữ ổn định: không bị tích tụ nhiệt vì chỉ sử dụng điện khi cần thiết.

Tuổi thọ cao hơn: ít bị hao mòn hơn vì chỉ tiêu thụ ít điện năng.

Nhỏ gọn: hoạt động tốt trong không gian chật hẹp.

8. Những nhược điểm hoặc hạn chế là gì?

Cần xung điện: phải đảm bảo sử dụng đúng xung điện.

Phạm vi lực: nhìn chung thấp hơn so với các nam châm điện liên tục công suất cao.

Nhiễu từ: Từ trường mạnh có thể gây nhiễu cho cuộn dây solenoid.

Giá: có thể cao hơn so với các van điện từ đơn giản.

Cách chọn van điện từ chốt đẩy-kéo phù hợp

Xác định nhu cầu của bạn.

Loại tác động nào là cần thiết? Là tác động "đẩy", tác động "kéo", hay cả hai? Van điện từ chốt đẩy-kéo có thể thực hiện cả hai chức năng, nhưng một trong hai có thể quan trọng hơn đối với ứng dụng cụ thể của bạn.

Hành trình piston là bao nhiêu? Xác định quãng đường mà phần ứng hoặc pít tông phải di chuyển để hoạt động đúng cách.

Chu kỳ hoạt động là gì? Xác định tần suất hoạt động của van điện từ. Cần sử dụng van điện từ có chu kỳ hoạt động nhiều lần để đáp ứng hoạt động tần số cao.

Kiểm tra thông số kỹ thuật điện.

Xác định xem van điện từ có hoạt động được với điện áp hệ thống của bạn hay không (ví dụ: 12VDC, 24VDC, 48VDC).

Xác định xem dòng điện và công suất yêu cầu có phù hợp với hệ thống của bạn hay không.

Van điện từ kiểu đẩy-kéo sử dụng chốt từ để giữ vị trí mà không cần nguồn điện liên tục. Điều này giúp tiết kiệm năng lượng hơn. Hãy chắc chắn rằng hệ thống điều khiển của bạn có thể cung cấp xung điện chính xác để đóng hoặc mở chốt.

Hãy xem xét các khía cạnh cơ học.

Lực đầu ra: Hãy chắc chắn rằng van điện từ của bạn có khả năng đẩy hoặc kéo đủ mạnh cho các yêu cầu cụ thể của bạn. Biểu đồ của nhà sản xuất cho thấy lực cần thiết cho mỗi lần hoạt động.

Các lựa chọn lắp đặt: Hãy xem xét loại giá đỡ nào phù hợp nhất với hệ thống của bạn. Cân nhắc xem bạn cần loại pít tông dạng thanh, rỗng hay có hình dạng tùy chỉnh.

Suy nghĩ về môi trường

Nhiệt độ: Hãy cân nhắc xem van điện từ có hoạt động tốt trong môi trường bạn sinh sống hay không. Nhiệt độ quá cao có thể làm hỏng lớp cách điện của cuộn dây.

Xếp hạng bảo vệ: Hãy cân nhắc sử dụng van điện từ có vỏ bọc đạt chuẩn IP để sử dụng trong môi trường ẩm ướt, bụi bẩn hoặc ăn mòn.

Khả năng chống rung và va đập: Hãy cân nhắc sử dụng các van điện từ có khả năng chịu được rung động, đặc biệt là trong các ứng dụng di động hoặc sử dụng trong môi trường công nghiệp.

Cân nhắc về độ bền và bảo trì

Chu kỳ hoạt động: Cần xem xét liệu có yêu cầu hoạt động liên tục hay gián đoạn. Van điện từ chốt giữ hiệu quả hơn trong các ứng dụng không yêu cầu hoạt động liên tục.

Lựa chọn vật liệu phù hợp: Cân nhắc sử dụng pít tông bằng thép không gỉ, cấu trúc cuộn dây chắc chắn hoặc vật liệu vỏ bền để kéo dài tuổi thọ.

Van điện từ đẩy-kéo yêu cầu ít bảo trì, nhưng cần phải lưu ý đến các bộ phận chuyển động.

Suy nghĩ về kiểm soát và tích hợp

Khả năng tương thích của mạch điều khiển: Hãy xem xét liệu mạch điều khiển có thể xử lý xung điện dùng để khóa và mở khóa cửa hay không.

Phản hồi: Một số van điện từ có kèm theo công tắc có thể dùng để kết nối với các hệ thống khác.

Không gian vật lý: Hãy xem xét liệu nam châm điện có vừa vặn vào cụm lắp ráp mà không gây cản trở các bộ phận khác hay không.

Hệ số	Sự cân nhắc
cú đánh	Khoảng cách di chuyển cần thiết
Buộc	Yêu cầu tải trọng đẩy/kéo
Điện áp & Dòng điện	Hệ thống phù hợp cung cấp & tài xế
Chu kỳ nhiệm vụ	Kích hoạt không liên tục hoặc thường xuyên
Môi trường	Nhiệt độ, độ ẩm, rung động
Gắn kết	Khả năng tương thích với việc lắp ráp
Loại chốt	Cực tính lưỡng ổn định hoặc có thể đảo ngược
