Kabanata 1 Panimula
Ang solenoid ay isang high-precision electromagnetic actuator, na malawakang ginagamit sa iba't ibang larangan tulad ng industrial automation, automotive, medical, vending machine, valves, lock, at marami pang iba. Ang electromagnetic coil, plunger material, magnetic circuit at mechanical structure ang mga pangunahing parametro na nakakaapekto sa performance ng solenoid, gayunpaman, ang maliliit na detalye ng istruktura ay may mahalagang papel din dito.
Isa sa mga mahalaga ngunit kadalasang napapabayaang parametro ay ang Disenyo ng Butas ng Solenoid Exhaust.
Ang isa pang tawag sa butas ng bentilasyon o butas ng paglabas ng hangin ay butas ng tambutso. Ang butas ng tambutso ay nagsisilbing kontrolin ang daloy ng hangin kapag gumagalaw ang plunger sa loob ng solenoid. Habang ginagamit ang solenoid, mabilis na gumagalaw ang plunger sa loob ng magnetic tube. Ang masamang daloy ng hangin ay humahantong sa mabagal na paggalaw, mas kaunting puwersang lumalabas, sobrang pag-init, at pinaikling buhay dahil sa resistensya ng hangin at epekto ng vacuum.
Ang isang mahusay na dinisenyong Solenoid Exhaust Hole ay nagbibigay-daan para sa paglabas ng hangin at tinitiyak ang mahusay na mekanikal na pagganap, mas mababang pagkawala ng enerhiya, at matatag na paggana ng electromagnetic actuator.
Sa papel na ito, tatalakayin ang impluwensya ng disenyo ng butas ng tambutso sa puwersa ng solenoid, oras ng pagtugon, kontrol sa temperatura, tibay at pangkalahatang pagiging maaasahan ng pagganap.
Kabanata 2: Ano ang hugis ng butas ng tambutso ng solenoid?
Ang Disenyo ng Butas ng Tambutso ng Solenoid ay ang disenyong inhinyero ng mga butas ng bentilasyon sa isang solenoid para sa pagkontrol sa panloob na presyon ng hangin kapag gumagalaw ang plunger.
Nagbabago ang volume sa loob ng solenoid chamber kapag gumagalaw ang plunger sa loob o labas. Ang prinsipyo ng pneumatic ay ang hangin ay nakulong sa loob at lumalaban sa paggalaw.
Halimbawa:
Dapat lumabas ang hangin mula sa panloob na lukab habang ang plunger ay gumagalaw papasok.
- Ang hangin mula sa labas ay dapat pumasok sa loob kapag ang plunger ay gumagalaw palabas.
- Kung limitado ang daloy ng hangin, ang plunger ay kikilos nang may mas matinding resistensya.
Ang butas ng tambutso ay nagbibigay ng daanan para sa daloy ng hangin.
Ang isang mahusay na Disenyo ng Butas ng Solenoid Exhaust ay kinabibilangan ng:
- Hole diameter
- Bilang ng mga butas
- Lokasyon ng Butas
- Direksyon ng daloy ng hangin
- Mga kinakailangan sa proteksyon ng alikabok
Mga detalye ng waterproofing
Mga limitasyon sa paggawa
Ang layunin ay maging mabilis at berde.

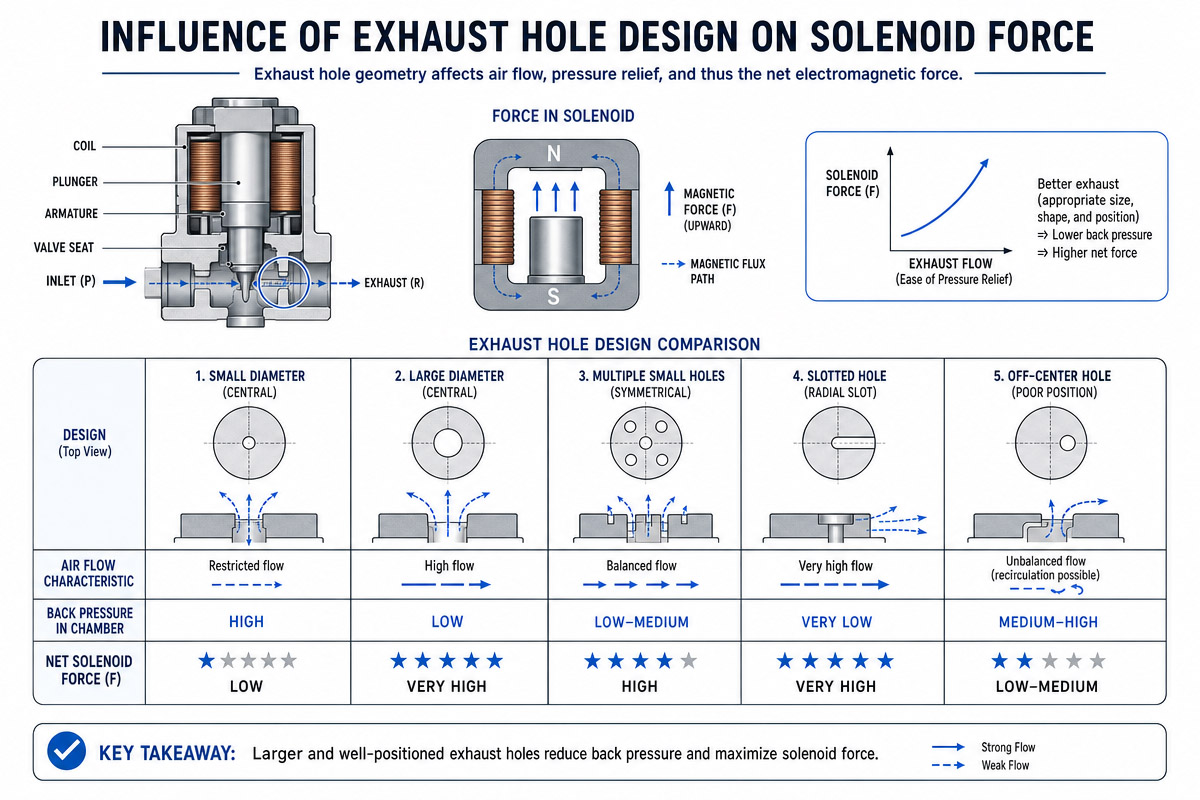

Kabanata 3: Impluwensya ng Disenyo ng Butas ng Tambutso sa Puwersa ng Solenoid
Kapag nagdidisenyo ng puwersa ng solenoid, maraming inhinyero ang pangunahing nagbibigay-pansin sa lakas ng coil. Gayundin, ang mekanikal na resistensya dahil sa resistensya ng hangin ay maaaring makabawas sa puwersang inilalabas.
Ang puwersang output ng solenoid ay nakadepende sa mga magnetic parameter tulad ng coil current, magnetic gap, at plunger area. Gayunpaman, ang mga mechanical losses ay nakakabawas sa puwersang output.
Maaari itong ilarawan bilang mga sumusunod:
Epektibong Puwersa ng Solenoid = Puwersang Elektro-Magnetiko – Mekanikal na Paglaban
Ang hindi maayos na disenyo ng butas ng tambutso ay humahantong sa pagtaas ng mekanikal na resistensya dahil sa:
- Binabawasan ng kompresyon ng hangin ang paggalaw ng plunger
- Paghinto ng paggalaw pabalik dahil sa presyon ng vacuum
- Tumaas na panloob na presyon
- Pagkawala ng enerhiya sa paglampas sa resistensya ng hangin.
Ang wastong butas ng tambutso ay nakakabawas sa mga pagkalugi na ito at nagbibigay-daan sa mas maraming electromagnetic energy na ma-convert sa mekanikal na puwersa.
Kaya naman, ang pinakamainam na Disenyo ng Butas ng Solenoid Exhaust ay maaaring mapabuti ang puwersang output sa mga aplikasyon na nangangailangan ng mataas na puwersa sa paghila, tulad ng industrial valve at locking system.
Kabanata 4: Epekto ng Laki ng Butas ng Tambutso sa Pagganap ng Solenoid
Isa sa mga pangunahing parametro ng Disenyo ng Butas ng Tambutso ng Solenoid ay ang laki ng butas ng tambutso.
Maliit na butas ng tambutso
Kung masyadong masikip ang butas ng tambutso:
- Hindi mabilis na mailabas ang hangin
- Binabawasan ang bilis ng paggalaw ng plunger
- Nagpapataas ng oras ng pagtugon
- Binabawasan ang kahusayan ng solenoid
- Nagpapataas ng init na nalilikha
Ang maliit na butas ng tambutso ay maaaring magdulot ng hindi matatag na operasyon ng solenoid sa mga aplikasyon na may mataas na bilis, dahil hindi makukumpleto ng plunger ang paggalaw nito sa loob ng kinakailangang tagal ng panahon.
Malaking butas ng tambutso
Hindi laging mas mainam ang mas malalaking butas ng tambutso.
Ang malalaking butas ng tambutso ay maaaring maging problema.
Tumaas na kontaminasyon ng alikabok
- Mas mababang waterproofness
- Nabawasang kakayahan sa pangangalaga sa kapaligiran
- Maaaring magdulot ng ingay habang ginagamit
Kaya naman, ang pinakamahusay na Disenyo ng Butas ng Solenoid Exhaust ay ang kompromiso sa pagitan ng antas ng proteksyon at ng pagganap.
Ang mga laki ng butas ng tambutso ay karaniwang pinipili ng mga inhinyero depende sa mga parameter tulad ng:
- Laki ng solenoid
- Ang haba ng stroke
- Dalas ng operasyon
- Siklo ng tungkulin
Operating na kapaligiran

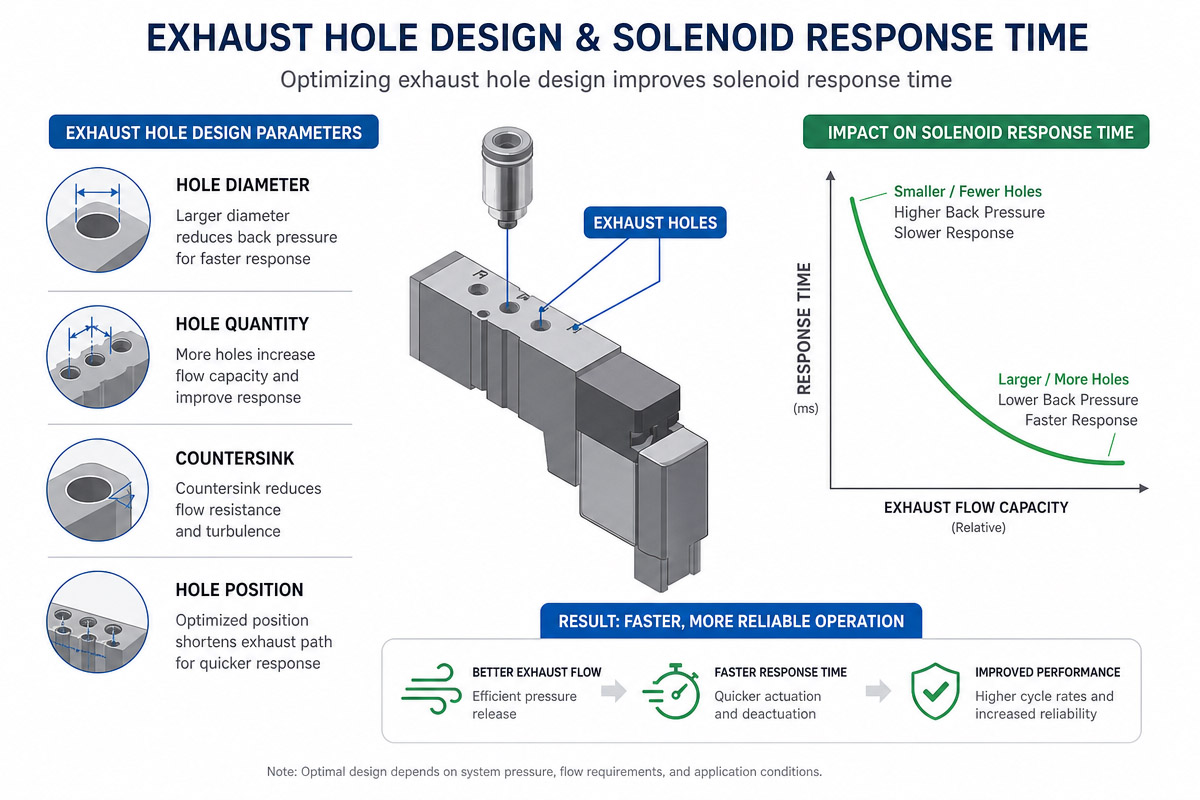

Kabanata 5: Korelasyon ng Disenyo ng Butas ng Tambutso at Oras ng Pagtugon ng Solenoid
Ang oras ng pagtugon ay isang mahalagang parameter para sa maraming aplikasyon ng solenoid.
Ang mga ganitong aplikasyon ay:
- Mga awtomatikong balbula ng kontrol
- Robotics
- Mga aparatong medikal
- Mga kandado ng seguridad
- Industriya ng mga aparatong automation
Ang plunger ay dapat gumalaw nang mabilis at tumpak.
Ang mahusay na disenyo ng butas ng solenoid exhaust ay nagpapataas ng oras ng pagtugon sa pamamagitan ng:
5.1 Pagbabawas ng Resistance ng Hangin
Ang butas ng tambutso ay nagbibigay-daan sa mabilis na paglabas ng nakulong na hangin, na binabawasan ang resistensya ng niyumatiko.
5.2 Pagpapahusay ng Pagbilis ng Plunger
Mas epektibong mapabilis ng puwersang elektromagnetiko ang plunger nang may mas kaunting panloob na resistensya ng presyon ng hangin.
5.3 Pagpapabuti ng Reproducibility
Ang matatag na daloy ng hangin ay nagbibigay ng pare-parehong daloy nang libu-libo o milyun-milyong beses.
Kabanata 6: Mga Epekto ng Disenyo ng Butas ng Solenoid Exhaust sa Pagwawaldas ng Init
Ang pagbuo ng init ay isa pang mahalagang parameter na nakakaapekto sa buhay ng isang solenoid.
Habang ginagamit, ang enerhiyang elektrikal ay nababago sa enerhiyang elektromagnetiko. Gayunpaman, ang ilang enerhiya ay nasasayang bilang init dahil sa resistensya ng coil.
Ang mataas na temperatura ay maaaring maging sanhi ng:
- Pagkasira ng pagkakabukod ng coil
- Pagbabawas ng magnetic performance
- Pagkasira ng plastik
- Nabawasan ang buhay ng serbisyo
Ang Disenyo ng Butas ng Solenoid Exhaust ay na-optimize para sa pamamahala ng init.
Ang butas ng tambutso ay nagbibigay ng:
- Ang sirkulasyon ng mainit na hangin
- Mas mababang pagtaas ng panloob na temperatura
- Mas mabilis na paglamig pagkatapos ng operasyon
Para sa mga solenoid na may continuous duty, ang pagbuo ng init ay lalong mahalaga.
Sa pangkalahatan, ang solenoid na may mababang temperatura ay may:
Tumaas na buhay ng coil
- Maaasahang pagkakabukod
- Mas matatag na output ng puwersa

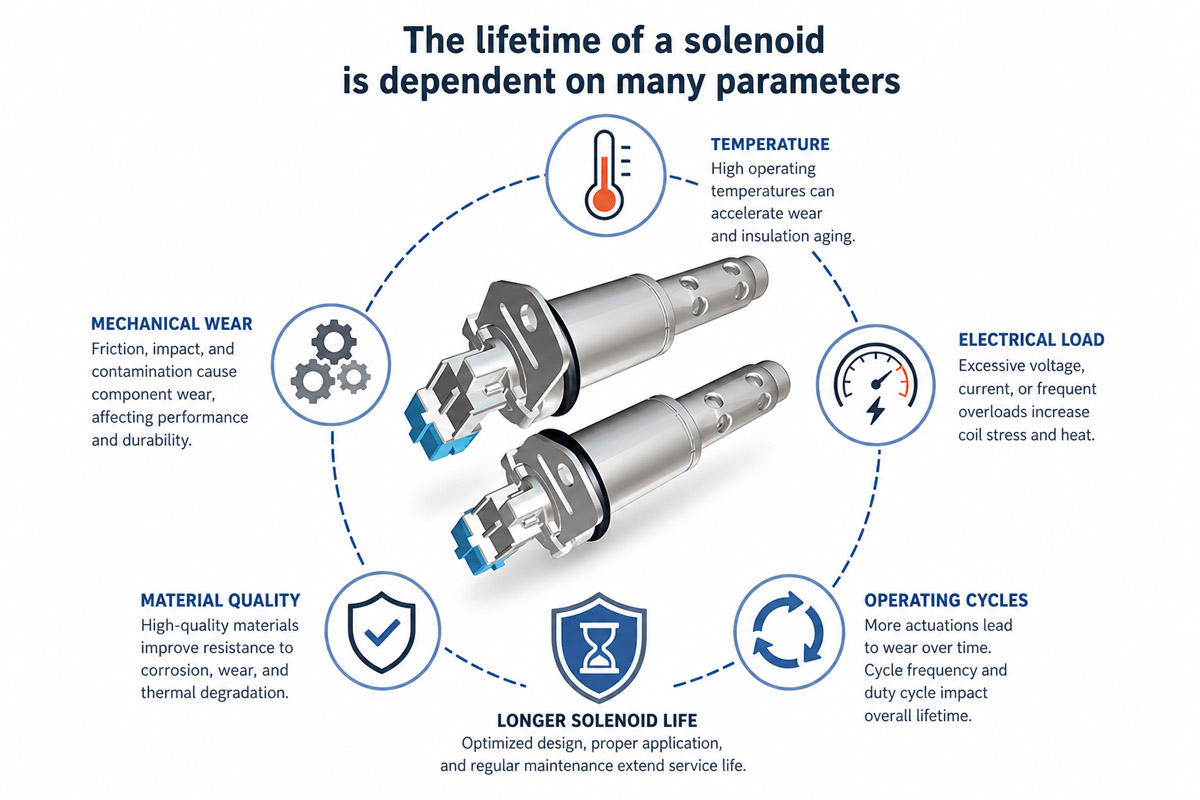

Kabanata 7: Ang tagal ng buhay ng isang solenoid ay nakasalalay sa maraming parametro:
- Kalidad ng coil
- Pagpili ng materyal
- Pagpapadulas ·
- Mekanikal na Pagpaparaya
- Operating temperatura
- kapaligiran
Gayunpaman, mahalaga rin ang disenyo ng Solenoid Exhaust Hole.
Ang hindi magandang disenyo ng butas ng tambutso ay maaaring humantong sa:
Tumaas na Pagkasuot ng Mekanikal
Kung ang paggalaw ay pinabagal ng resistensya ng hangin, ang plunger ay may:
- Nadagdagang puwersa ng impact
- Pabagu-bagong paggalaw
- Tumaas na alitan
Tumaas na Operating Temperatura
Ang mas kaunting daloy ng hangin ay nagdudulot ng sobrang pag-init sa loob.
Nabawasan ang pagiging maaasahan
Maaaring mangyari ang pabago-bagong operasyon dahil sa paulit-ulit na kawalan ng balanse ng presyon.
Ang mahusay na disenyo ng butas ng tambutso ng solenoid ay lumulutas sa mga isyung ito at nagpapahaba sa buhay ng isang solenoid.
Kabanata 8: Mga Pagsasaalang-alang para sa Butas ng Solenoid Exhaust
Maraming mga parameter ang dapat isaalang-alang kapag nagdidisenyo ng mga butas ng tambutso.
8.1 Posisyon ng butas ng tambutso
Ang posisyon ng butas ay nakakaapekto sa kahusayan ng daloy ng hangin.
Ang mga posibleng posisyon ay:
- Likod na bahagi ng pabahay
- Magnetic tube side wall
- Lugar ng takip sa dulo
Ang posisyong ito ay dapat magbigay ng mabilis na daloy ng hangin nang hindi pinapahina ang mekanikal na lakas ng istraktura.
8.2 Diyametro ng Butas ng Tambutso
Ang diameter ay dapat na pantay:
- Laki ng plunger
- Ang haba ng stroke
- Panloob na dami
- Bilis ng operasyon
Dapat ilaan ang mas malaking disenyo ng bentilasyon para sa mas malaking solenoid.
8.3 Bilang ng mga Butas ng Tambutso
Hindi laging mas mainam ang isang malaking butas kaysa sa ilang maliliit na butas.
Ang mga kalamangan ay:
- Mas mahusay na daloy ng hangin
- Nadagdagang lakas ng makina
- Kasimplehan ng paggawa
8.4 Proteksyon sa Kapaligiran
Ang mga industrial solenoid ay kadalasang dapat gumana sa mahirap na mga kondisyon.
Dapat isaalang-alang ng disenyo ng butas ng tambutso ang:
- Hindi tinatablan ng alikabok
- Tubig patunay
- Kontaminasyon ng langis
- Panlabas na paggamit lamang
Minsan, ginagamit ang isang filter membrane o isang guard mesh.
Chapter 9: Ang mga butas ng tambutso ay maaaring mukhang simple, ngunit dapat itong gawin nang tama.
Ang mga karaniwang problema ay:
Katumpakan ng Pagtatak
Para sa naselyohang pabahay na metal, dapat kontrolin ang posisyon ng butas para sa tamang pag-assemble.
Kalidad ng CNC Machining
Ang mga butas ng tambutso ay minaniobra para sa katumpakan ng mga sukat at pagtatapos ng ibabaw.
Pag-assemble ng Alignment
Limitadong daloy ng hangin, maling pagkakahanay, o iba pang problema sa paggalaw ng plunger.
Dapat suriin ng mga propesyonal na tagagawa ng solenoid ang mga sumusunod na parameter:
- Pagpaparaya sa laki ng butas ·
Pagganap ng daloy ng hangin
- Bilis ng plunger
- Output ng puwersa
Pagtaas ng temperatura
sa pamamagitan ng mga pamamaraan ng pagsubok

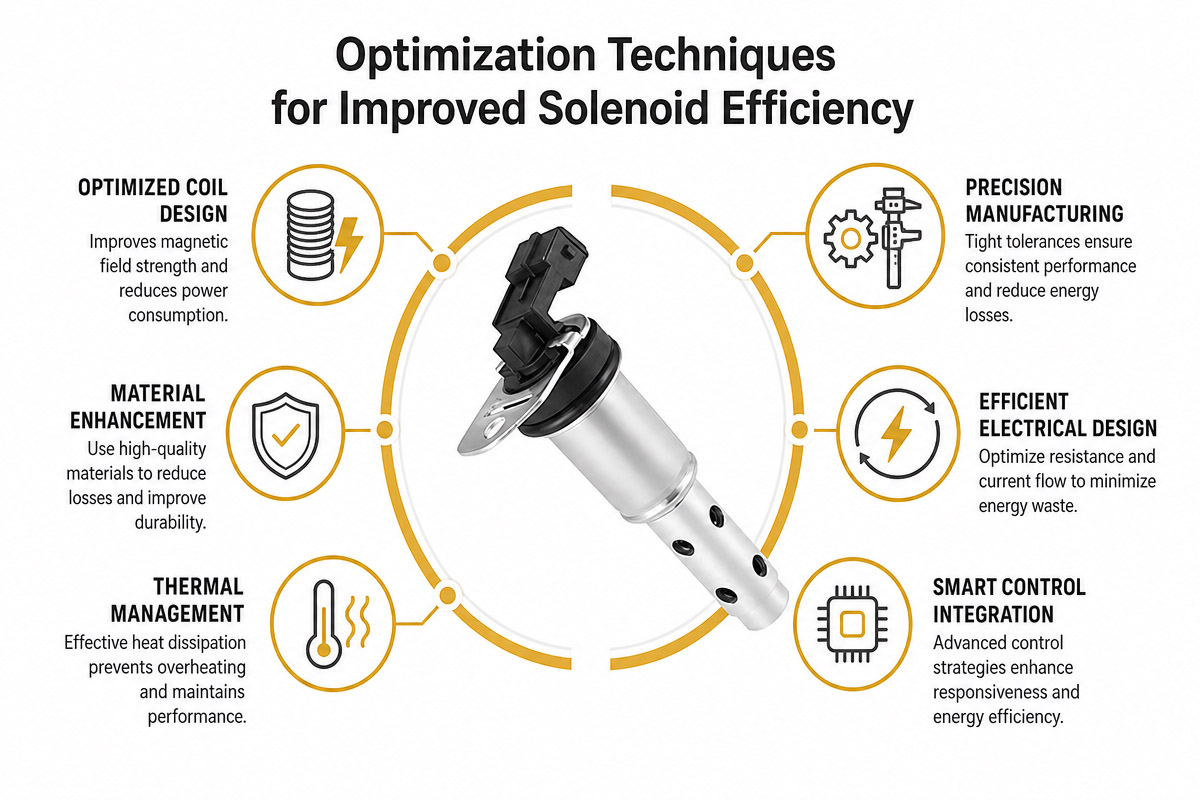

Kabanata 10: Mga Teknik sa Pag-optimize para sa Pinahusay na Kahusayan ng Solenoid
Mayroong ilang mga paraan para mapabuti ng mga inhinyero ang Disenyo ng Butas ng Solenoid Exhaust.
Pag-aaral ng Simulasyon
Ang simulasyon ng daloy ng hangin ay nagbibigay-daan sa paghula:
- Mga pagbabago sa panloob na presyon
- Bilis ng daloy ng hangin
Mga potensyal na punto ng paglaban
Mga Pagsubok sa Prototipo
Mga totoong pagsubok na susukatin:
- Pilit na puwersa
- Bilis ng stroke
Ingay antas
Pagtaas ng temperatura
Pagpili ng Materyal
Ang wastong mga materyales at tamang pagkakagawa ng ibabaw ng pabahay ay magpapabuti sa tibay.
Halimbawa:
- Paglaban sa kalawang ng hindi kinakalawang na asero
- Bakal na may plating na zinc para sa mga aplikasyong pang-industriya
- Pabahay na aluminyo para sa magaan na aplikasyon
Kabanata 11:. Mga aplikasyon na nangangailangan ng pag-optimize ng Disenyo ng Butas ng Solenoid Exhaust
Lalo na mahalaga sa: Maunlad na Disenyo ng Butas ng Tambutso ng Solenoid
Automation Industrial
Inilapat sa:
- Mga kontrol sa makinarya
- Awtomasyon ng mga linya ng produksyon
- Mga aparatong robotiko
solenoid Valves
Ang mahusay na daloy ng hangin ay nagbibigay sa balbula ng pinahusay na tugon at pagiging maaasahan.
Sistema ng Automotive
Ang mga ganitong aplikasyon ay:
- Kontrol ng sistema ng transmisyon
- Mga sistema ng kandado ng pinto
- Sistema ng gasolina
Medikal Aparato
Ang maaasahan at tumpak ay:
- Sapatos na pangbabae
- Mga aparatong diagnostic
- Mga medikal na safe
Mga kagamitan sa seguridad
Kinakailangan ang mabilis na tugon at mahabang buhay ng serbisyo sa mga elektronikong sistema ng pagla-lock.

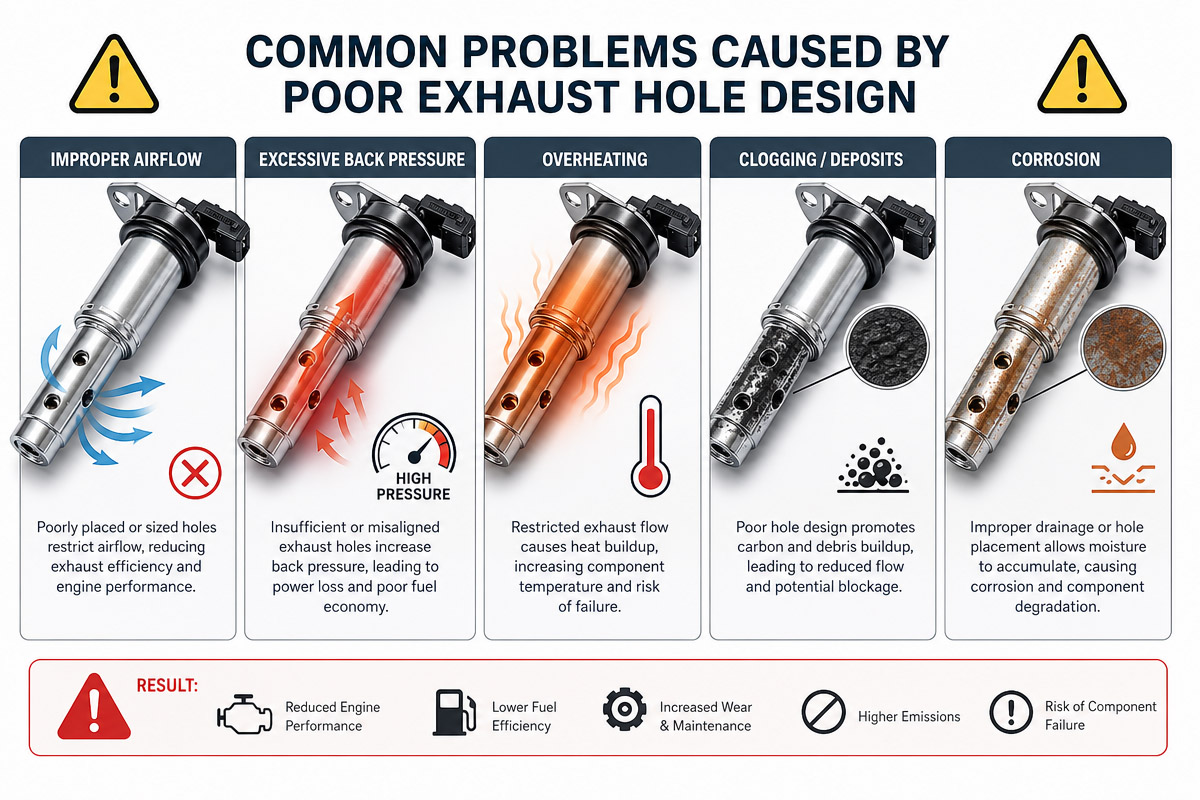

Kabanata 12: Mga karaniwang problemang nangyayari dahil sa mahinang disenyo ng butas ng tambutso
Ang hindi magandang disenyo ng mga butas ng tambutso ng solenoid ay humahantong sa:
Mabagal na Operasyon
Ang resistensya ng hangin ay nagpapabagal sa paggalaw ng plunger.
Pagbabawas ng Output ng Puwersa
Binabawasan ng mga mekanikal na pagkalugi ang puwersang output.
overheating
Ang mahinang daloy ng hangin ay nagdudulot ng sobrang pag-init.
Pinaikling inaasahang haba ng buhay
Ang patuloy na mekanikal na stress ay nagpapalala sa mga panloob na elemento.
Hindi Matatag na Pagganap
Maaaring hindi pare-pareho ang mga resulta dahil sa paulit-ulit na mga siklo.
Kabanata 13: Mga Hinaharap na Uso sa Disenyo ng mga Butas ng Solenoid Exhaust
Dahil sa tumataas na pangangailangan para sa maliliit at mahusay na mga actuator, patuloy na pinapabuti ng mga tagagawa ng solenoid ang disenyo ng bentilasyon.
Ang mga trend sa hinaharap ay:
- Pinaliit na mga channel ng daloy ng hangin
- Mga advanced na disenyo na nakabatay sa simulasyon
- Mga sistema ng proteksyon sa alikabok
- Mga advanced na sistema ng pamamahala ng thermal
- Pagsubaybay sa pagganap ng solenoid
Kakailanganin ang mas mahusay na Disenyo ng Butas ng Solenoid Exhaust para sa susunod na henerasyon ng mga solenoid na dapat ay may mas mabilis na bilis, mas mababang konsumo ng kuryente, at mas mahabang buhay ng paggamit.
Kabanata 1 4: 8 Mga Madalas Itanong Tungkol sa Disenyo ng Butas ng Solenoid Exhaust
1. Bakit mahalaga ang Disenyo ng Butas ng Solenoid Exhaust para sa operasyon ng solenoid?
Sagot:
Ang Disenyo ng Butas ng Tambutso ng Solenoid ay isang mahalagang parameter, nagbibigay ito ng balanse ng presyon ng hangin sa solenoid housing kapag gumagalaw ang plunger. Sa proseso ng pagpapagana, ang nakulong na hangin ay maaaring labanan ang paggalaw ng plunger. Ang isang mahusay na dinisenyong exhaust port ay nagbibigay ng maayos na paglabas ng hangin at binabawasan ang mekanikal na resistensya at oras ng pagtugon.
2. Mapapabuti ba ng paglaki ng butas ng tambutso ang pagganap ng solenoid?
Sagot:
Hindi. Hindi laging mas mabuti ang mas marami, lalo na sa kaso ng mga butas ng tambutso. Ang mas malaking butas ay makakatulong sa daloy ng hangin, ngunit lalala nito ang proteksyon mula sa alikabok, kahalumigmigan, at mga kontaminante. Ang perpektong Disenyo ng Butas ng Solenoid Exhaust ay ang kompromiso sa pagitan ng kahusayan ng daloy ng hangin at proteksyon sa kapaligiran. Ang naaangkop na laki ay depende sa laki ng solenoid, haba ng stroke, dalas ng pagpapatakbo, at mga kondisyon ng pagpapatakbo.
3. Paano Nakakaapekto ang Disenyo ng Butas ng Solenoid Exhaust sa Puwersa ng Paghila?
A: Oo.
Hindi naaapektuhan ng butas ng tambutso ang puwersang elektromagnetiko ng coil, ngunit pinapabuti nito ang puwersang output sa pamamagitan ng pagbabawas ng resistensya ng hangin. Natitiyak ang malayang paggalaw ng plunger at mas maraming enerhiyang elektromagnetiko ang nababago sa puwersang mekanikal kapag ang panloob na presyon ay mahusay na kinokontrol. Kaya naman, ang pinakamainam na Disenyo ng Butas ng Tambutso ng Solenoid ay maaaring mapabuti ang pagganap sa pagtatrabaho.
4. Ang hindi maayos na disenyo ng mga butas ng tambutso ay maaaring magpaikli sa buhay ng mga solenoid?
Sagot:
Oo. Ang mahinang disenyo ng butas ng solenoid exhaust ay maaaring negatibong makaapekto sa buhay ng serbisyo ng solenoid. Kung ang hangin ay hindi pinapayagang malayang gumalaw sa loob ng housing, ang solenoid ay maaaring magkaroon ng pagtaas ng mechanical stress, mas mabagal na paggalaw, pagtaas ng impact forces, at sobrang pag-init. Sa paglipas ng panahon, ang mga isyung ito ay maaaring magpataas ng pagkasira ng plunger, spring, coil insulation at iba pang panloob na elemento.
5. Saan ilalagay ang butas ng tambutso sa isang solenoid?
Sagot:
Saan ang pinakamagandang posisyon? Depende ito sa panloob na istruktura ng solenoid. Ang karaniwang mga posisyon ay ang likurang pabahay, gilid na dingding ng magnetic tube, o bahagi ng takip ng dulo. Ang mahusay na Disenyo ng Butas ng Solenoid Exhaust ay ang paglalagay ng butas upang magkaroon ng maayos na daloy ng hangin nang hindi naaapektuhan ang mekanikal na istruktura o ang magnetic performance.
6. Paano i-optimize ang Disenyo ng Butas ng Solenoid Exhaust para sa mga aplikasyon na may mataas na bilis?
Tugon:
Dapat idisenyo ng inhinyero ang laki, posisyon, at bilang ng mga butas ng tambutso sa isang high-speed solenoid ayon sa mga kinakailangan ng daloy ng hangin. Ang pinakamahusay na disenyo ay maaaring matukoy gamit ang simulation analysis, prototype testing, at cycle testing. Ang pinahusay na acceleration at mabilis na tugon na may mas kaunting air resistance ay resulta ng pinakamainam na Disenyo ng Butas ng Tambutso ng Solenoid.
7. Hindi lahat ng solenoid ay nangangailangan ng mga butas para sa tambutso.
Sagot:
Hindi pareho ang istruktura ng mga butas ng tambutso ng lahat ng solenoid. Maaaring gamitin ang ibang mga pamamaraan para sa regulasyon ng presyon para sa mga espesyal na uri ng selyadong solenoid, hindi tinatablan ng tubig na solenoid o mga espesyal na actuator. Gayunpaman, para sa maraming tubular solenoid, linear solenoid at high-cycle industrial solenoid, mahalaga ang Disenyo ng Butas ng Tambutso ng Solenoid para sa maaasahang operasyon.
8. Anong mga parametro ang dapat isaalang-alang sa disenyo ng mga butas ng tambutso ng solenoid?
Sagot:
Dapat isaalang-alang ng inhinyero ang mga sumusunod na salik:
- Sukat ng solenoid at panloob na volume.
- Diametro ng plunger at haba ng stroke
- Mga kinakailangan sa bilis ng pagtugon
- Siklo ng tungkulin ng operasyon
- Operating na kapaligiran
- Mga kinakailangan sa proteksyon ng alikabok at kahalumigmigan
Mga limitasyon sa paggawa
Ang mahusay na Disenyo ng Butas ng Solenoid Exhaust ay dapat magbigay ng tamang balanse sa pagitan ng daloy ng hangin, pagganap, tibay at kakayahang magawa.
Kabanata 1 5: Buod
Ang Disenyo ng Butas ng Solenoid Exhaust ay isang simple ngunit mahalagang parametro na may direktang impluwensya sa pagganap ng solenoid. Bagama't ang disenyo ng coil at magnetic circuit ang pangunahing nagtatakda ng electro-magnetic force, ang pamamahala ng daloy ng hangin sa solenoid housing ang mahalagang aspeto para sa force output, response time, pagkontrol ng temperatura, at lifespan.
Ang mahusay na dinisenyong butas ng tambutso ay nakakabawas sa resistensya ng hangin, nagpapabuti sa kahusayan ng makina, nakakabawas sa sobrang pag-init, at nagpapataas ng pagiging maaasahan.
Ang Disenyo ng Butas ng Solenoid Exhaust para sa mataas na pagganap at mahabang buhay ng serbisyo sa mga industriyal na aplikasyon ng solenoid ay dapat isaalang-alang ng mga inhinyero bilang bahagi ng pangkalahatang disenyo ng actuator.
