Panimula sa Solusyon sa Inhinyeriya ng Latching Solenoid
Ang bistable latching solenoid ay isang electromechanical actuator na gumagana sa dalawang mekanikal na estado at pinapanatili ang estado nito nang hindi gumagamit ng kuryente. Dahil sa mga katangian nito, ang ganitong uri ng solenoid ay malawakang ginagamit sa mga low-power, compact linear actuator at sa iba pang uri ng position holder.
Ang mga DC solenoid ay nangangailangan ng patuloy na kuryente sa coil upang mapanatili ang actuated state. Sa kabaligtaran, ang mga bistable solenoid ay karaniwang gumagana sa pamamagitan ng magnetic latching ng posisyon ng actuator pagkatapos matapos ang electrical pulse.
Ang pangalawang electrical signal ay naglilipat sa actuator sa kabilang estado.
Ang prinsipyong ito ay nag-aalok ng maraming bentahe sa mga aparatong pinapagana ng baterya, mga sistema ng kontrol sa pag-access, mga elektronikong kandado, automation ng industriya, kagamitang medikal, mga aparato sa pagsukat, mga aparatong pangkaligtasan, at sa maraming iba pang mga aplikasyon na nangangailangan lamang ng suplay ng kuryente sa mga sandali ng pagbabago ng estado.
Isinasaalang-alang ng isang solusyon sa inhinyeriya para sa bistable latching solenoid ang mga parametro ng puwersa, pagganap ng magnetic holding, enerhiya ng pulso, disenyo ng coil, mekanikal na karga, temperatura, tolerance, tagal ng buhay, elektronikong kontrol, at kapaligiran sa pagpapatakbo. Inilalarawan ng sumusunod na gabay ang lahat ng mga puntong ito.

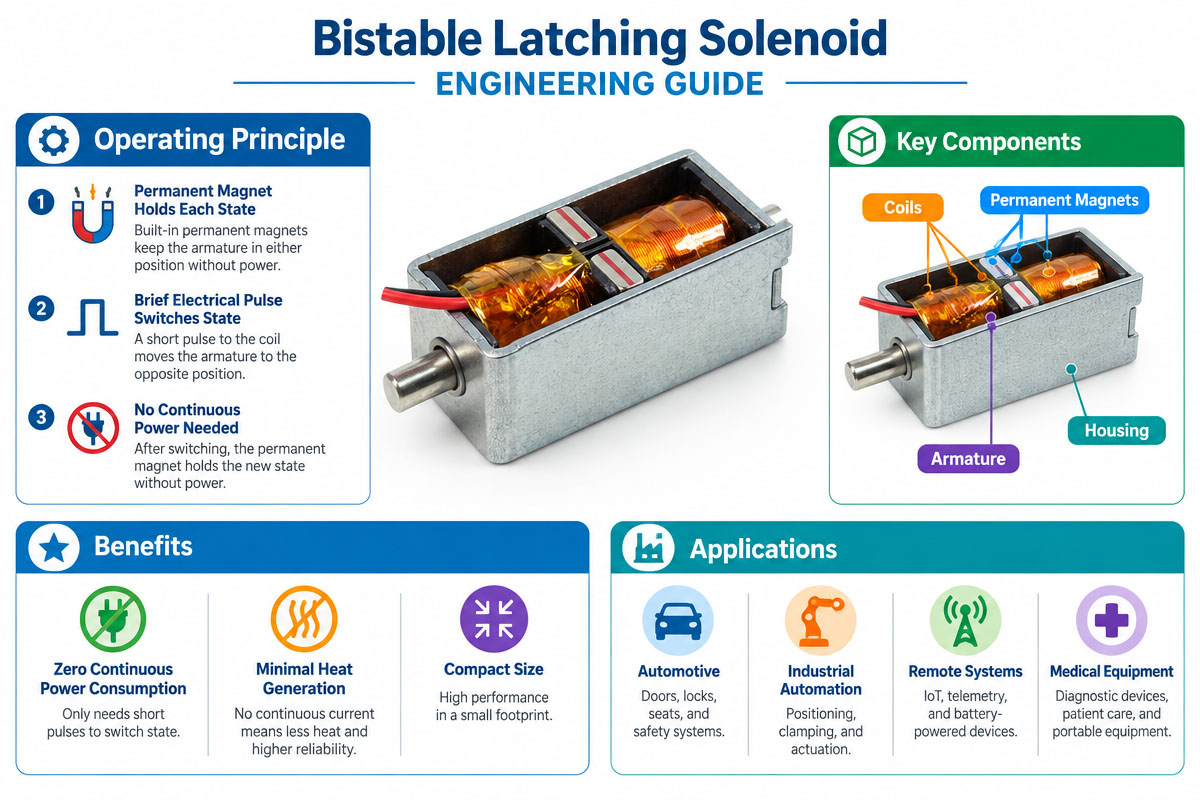

1. Ano ang isang bistable latching solenoid, at paano ito gumagana?
Ang isang solenoid ay nagsisilbing i-convert ang enerhiyang elektrikal sa enerhiyang mekanikal sa isang linear na paraan.
Ang kasalukuyang dumadaloy sa coil ay lumilikha ng magnetic field, na nakikipag-ugnayan sa magnetic circuit at bumubuo ng puwersa sa movable actuator (armature o plunger).
Sa isang karaniwang spring-return solenoid, ang pag-alis ng kuryente ay nagbibigay-daan sa spring o panlabas na karga na ibalik ang plunger sa orihinal nitong posisyon.
Ngunit ang isang bistable latching solenoid ay gumagana sa ibang paraan.
Nagpapakita ito ng dalawang matatag na mekanikal na estado. Kapag naabot na ng actuator ang isang estado, ang magnetic system ay tumutulong upang mapanatili ang estadong ito nang walang tuloy-tuloy na coil current.
Ang pangalawang electrical signal na ipinapadala ng control system ay nagbabago sa estado ng actuator. Kadalasan, nangangahulugan ito ng pagbabago sa polarity ng coil ayon sa disenyo ng magnetic circuit.
Nangangahulugan ito na ang karamihan sa suplay ng kuryente ay ginugugol sa pagbabago ng posisyon.
At ito ay lubhang kapaki-pakinabang para sa bistable na operasyon dahil ang aparato ay gumugugol ng halos lahat ng oras nito sa isang estado at bihirang baguhin ang posisyon nito.
2. Ang mga pagkakaiba sa pagitan ng iisang pagla-latch kumpara sa mga solenoid na may bistable latching
Dapat malaman ng mga inhinyero ang pagkakaiba sa pagitan ng bistable at monostable na operasyon.
Ang isang monostable solenoid ay nagpapakita lamang ng isang pangunahing matatag na posisyon. Kapag nawala ang puwersang elektromagnetiko, ang spring o ibang mekanikal na puwersa ay ibinabalik ang actuator sa posisyong iyon.
Sa isang bistable actuator, mayroong dalawang matatag na posisyon.
Tingnan natin ang isang elektronikong sistema ng pagla-lock bilang isang halimbawa.
Ang unang electrical pulse ang naglilipat sa locking pin sa nakakandadong posisyon nito. Pagkatapos nito, ang pin ay mananatili sa posisyon nito kahit na matapos ang electrical pulse.
Binabago ng reverse electrical pulse ang mekanismo ng actuator sa naka-unlock na posisyon, na pinapanatili rin pagkatapos matapos ang electrical pulse.
Hindi nangangailangan ng tuloy-tuloy na suplay ng kuryente ang alinmang posisyon upang mapanatili ito.
Isa ito sa mga dahilan kung bakit kapaki-pakinabang ang mga bistable latching solenoid sa mga device na mababa ang lakas.
Gayunpaman, dapat tandaan ng mga taga-disenyo na nananatili ang posisyon ng actuator kahit na nawalan ng kuryente.
3. Pagtukoy sa Kinakailangang Stroke
Ang isang stroke ay ang buong linear na landas mula sa isang matatag na posisyon patungo sa isa pa.
Maaaring sapat na ang ilang milimetro ng stroke para sa karaniwang AP, ngunit ang ilang mekanismo ay nangangailangan ng mas mahahabang stroke.
Hindi dapat tukuyin ng mga inhinyero ang mga hindi kinakailangang paglalakbay.
Pagtaas ng epekto ng stroke:
Magagamit na puwersa
Kahusayan ng magnetic circuit
Mga sukat ng solenoid
Timbang ng plunger
Tugon oras
Kinakailangang kuryente
Kung ang isang kandado ay nangangailangan ng 4 mm na stroke, ang pagdidisenyo ng mas mahabang stroke ay nagpapataas ng laki o kahusayan ng solenoid nang walang anumang pangangailangan.
Sa pagdidisenyo ng isang bistable latching solenoid, dapat malaman ng mga inhinyero ang buong mekanikal na mekanismo at matukoy ang minimum na stroke value na may wastong mga tolerance.

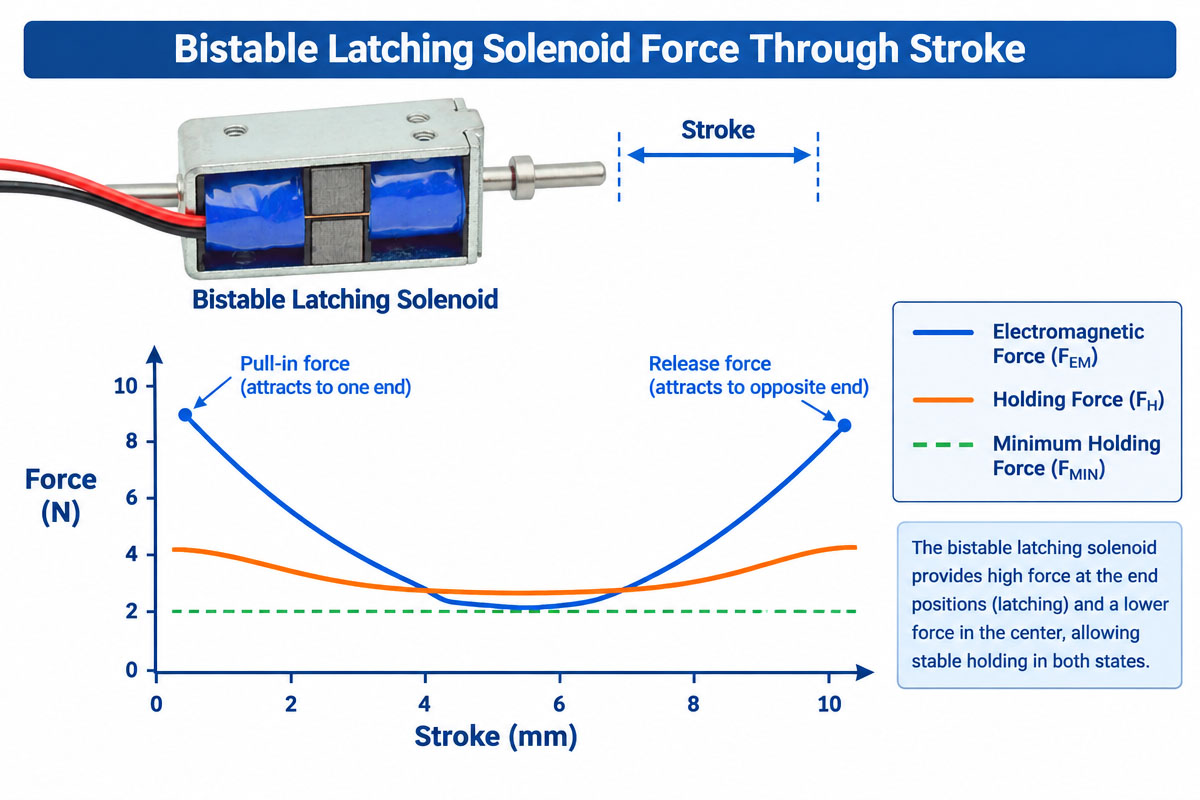

4. Pagsusuri ng puwersa ng bistable latching solenoid sa pamamagitan ng stroke
Ang isang solenoid ay karaniwang hindi nagpapakita ng pare-parehong puwersa sa buong paggalaw.
Ang magagamit na puwersang elektromagnetiko ay nakadepende sa posisyon ng plunger at magnetic air gap.
Sa anumang kaso, maaari nitong gawing nakaliligaw ang ispesipikasyon ng puwersa.
Ipagpalagay na ang aplikasyon ay nangangailangan ng mga sumusunod:
stroke—6 mm
Puwersa ng pagsisimula—8 N
puwersang intermediate—12 N
panghuling puwersa—20 N
Sa ganitong kaso, kung ang solenoid ay makakapagbigay lamang ng 20 N sa dulo ng stroke ngunit hindi makapagbigay ng 8 N na kailangan upang magsimulang gumalaw, hindi ito maaaring gumana nang tama.
Samakatuwid, kapag posible, dapat suriin ng mga inhinyero ang graph ng puwersa/stroke.
Gayundin, dapat kasama sa mekanikal na karga ang:
puwersa ng tagsibol
alitan
grabidad
resistensya ng pagkakaugnay
selyo
mekanikal na pagpaparaya
accelerating
mga epekto ng kontaminasyon
Ang napiling bistable latching solenoid ay dapat makapagbigay ng sapat na puwersa sa buong saklaw ng pagtatrabaho, hindi lamang sa isang punto.
5. Pag-unawa sa Magnetic Holding Force
Ang puwersang nagpapagalaw ay hindi katumbas ng puwersang humahawak.
Ang puwersang nagpapagalaw ay nagpapagalaw sa plunger. Ngunit ang puwersang humahawak ay nagpapanatili sa kinakailangang posisyon pagkatapos matapos ang electrical pulse.
Sa bistable na disenyo, ang holding performance ay marahil ang pangunahing parametro ng inhinyeriya.
Ang puwersang kinakailangan para sa paghawak ay depende sa aplikasyon.
Ang isang maliit na panloob na mekanismo ng pagpapalit ay nangangailangan ng medyo mababang puwersa para sa paghawak. Ngunit ang isang mabigat na kandado o pang-industriya na mekanismo ay nangangailangan ng higit pa.
Dapat malaman ng mga inhinyero kung ang mga panlabas na karga, panginginig ng boses, pagkabigla, spring, o mekanikal na tolerance ay nakakamit ang magnetic holding force.
Samakatuwid, ang magnetic circuit ng bistable latching solenoid ay dapat idisenyo nang may pagsasaalang-alang sa parehong paggalaw at pagpapanatili ng posisyon.
Totoo ito lalo na para sa mga produktong pangseguridad o pangkaligtasan dahil ang pagpapatunay ng pagganap ay dapat palaging isagawa sa buong mekanismo.
6. Pagpili ng Boltahe sa Operasyon
Ang mga karaniwang boltahe ng pagpapatakbo ng DC ay maaaring:
3 VDC
5 VDC
6 VDC
9 VDC
12 VDC
24 VDC
May iba pang boltahe ng coil na magagamit.
Ang pagpili ng boltahe ay dapat na naaayon sa arkitekturang elektrikal ng produkto.
Gayunpaman, ang boltahe lamang ay hindi isang pamantayan para sa pagpili ng isang solenoid ng mga inhinyero.

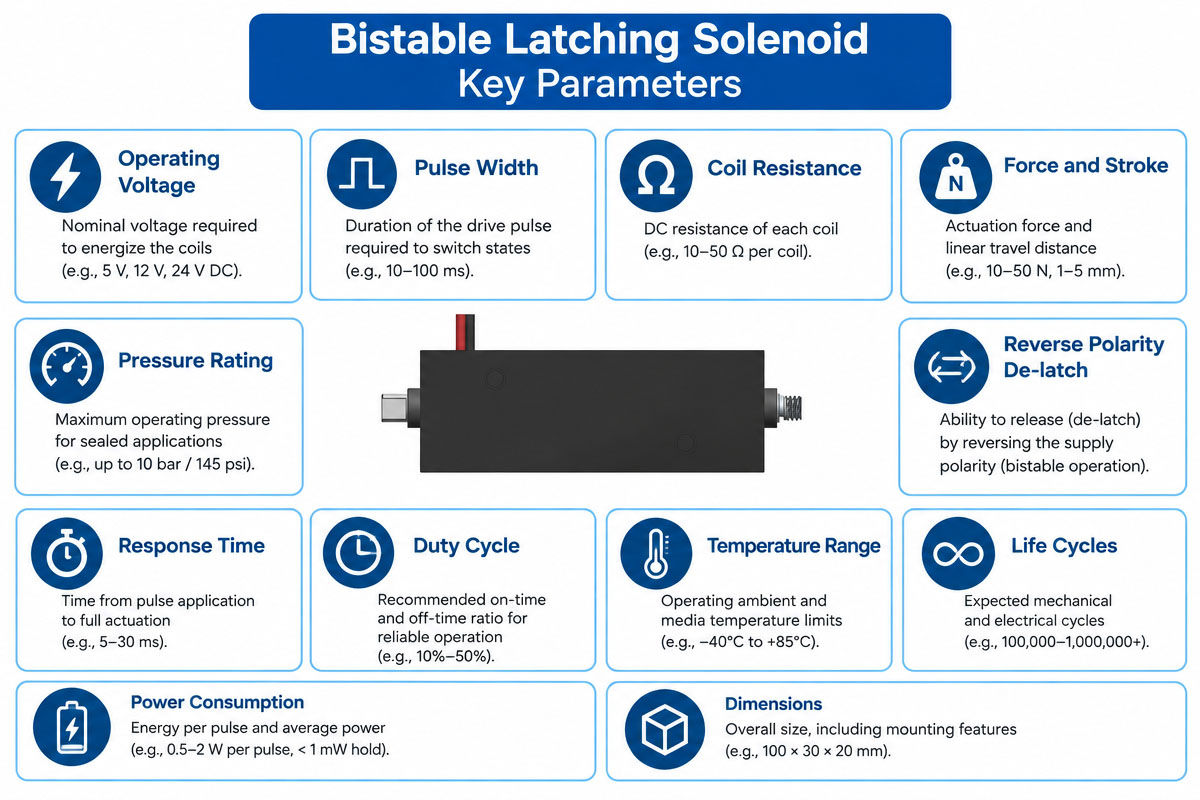

Ang mahahalagang parametrong elektrikal ay
boltahe—potensyal na ibinibigay sa coil
resistensya ng coil—kasama ang inilapat na boltahe ang tumutukoy sa kilos ng kuryente
nakakaapekto sa puwersang elektromagnetiko at pagkonsumo ng kuryente
haba ng pulso—tinutukoy kung gaano katagal pinapagana ang coil habang pinapagana
enerhiya bawat pulso—kinukumpirma na mayroong sapat na mekanikal na gawain upang maisagawa ang transisyon
Ang enerhiya ng kuryente at pulso ay lalong mahalaga sa mga sistemang pinapagana ng baterya.

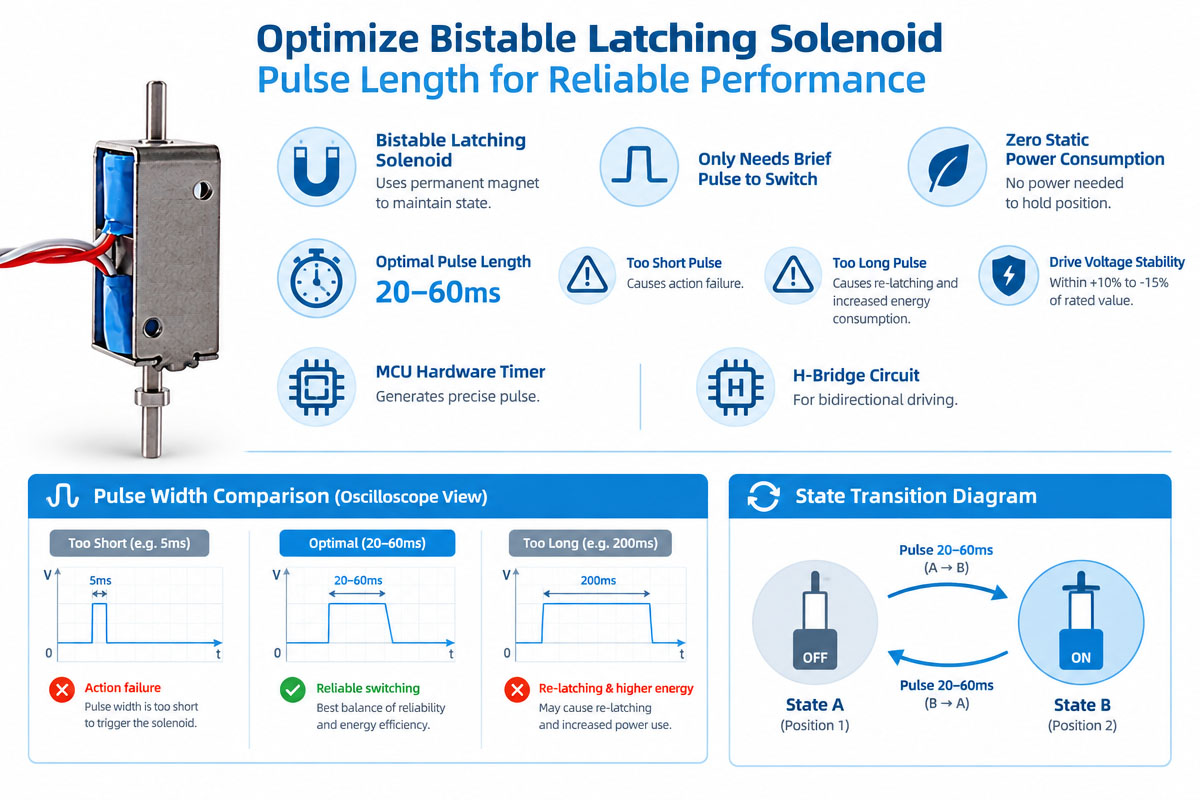

7. Pag-optimize ng bistable latching solenoid. Haba ng Pulse
Isa sa mga pangunahing bentahe sa inhinyeriya ng bistable na disenyo na ito ay ang coil ay hindi nangangailangan ng patuloy na kuryente upang manatili sa isang matatag na estado.
O posible ring gumamit ng maiikling pulso upang baguhin ang posisyon ng actuator.
Halimbawa, maaaring gumana ang isang aplikasyon sa:
boltahe – 12 V DC
haba ng pulso—100 ms
dalas ng pagpapatakbo—20 beses bawat araw
Para sa ibang mga aplikasyon, kinakailangan ang 300 ms na haba ng pulso dahil sa mas mabigat na mekanikal na karga o mas mahabang stroke.
Ang haba ng pulso ay depende sa coil, magnetic circuit, mechanical load, stroke, boltahe, at magagamit na kuryente.
Kung ang pulso ay masyadong maikli, maaaring hindi makumpleto ng bistable latching solenoid ang paggalaw nito.
Ngunit ang mas mahabang pulso ay nagsasayang ng enerhiya at nagdudulot ng labis na init.
Ang pagsusuri ng prototype ay dapat magtatag ng maaasahang haba ng pulso sa ilalim ng pinakamasamang mga kondisyon, hindi lamang ang minimal na gumaganang pulso sa isang sample.
8. Bigyang-pansin ang Pagbabaliktad ng Polarity at mga Elektroniko ng Drive
Maraming bistable solenoids ang nagbabago ng kanilang estado sa pamamagitan ng polarity reversal ng current na dumadaan sa coil.
Nangangahulugan ito na dapat makontrol ng mga elektronikong aparato ang polarity.
Depende sa arkitektura ng produkto, dapat gumamit ang mga inhinyero ng H bridge o katulad na switching circuit.
Ang disenyo ng mga elektronikong pangmaneho ay dapat na nakabatay sa
boltahe ng coil
maximum na kasalukuyang
haba ng pulso
dalas ng paglipat
prosesong induktibo
pangangailangan sa proteksyon
magagamit na baterya o suplay ng kuryente
Dapat bigyan ng partikular na atensyon ang mga inductive load kapag nakapatay ang kuryente.
Ang isang bistable latching solenoid at ang driver electronics nito ay dapat na binuo bilang isang sistema, hindi bilang magkakahiwalay na elemento.
Sa ilalim ng mababang boltahe ng baterya o sa pinakamasamang sitwasyon, ang mekanikal na operasyon ay maaaring hindi maaasahan kung ang mga electronics ng electrical drive ay hindi makapagbibigay ng sapat na kuryente.
9. Pagtatasa ng mga Pangangailangan sa Kuryente at Enerhiya
Para sa mga aplikasyon na mababa ang lakas, ang agarang kuryente ay hindi lamang ang tanging sukatan ng kahalagahan; dapat ding isaalang-alang ng mga inhinyero ang enerhiya bawat operasyon.
Ang isang bistable actuator ay maaaring gumastos ng medyo mataas na kuryente sa loob ng maikling panahon, na gumagastos ng kaunting kabuuang enerhiya bawat araw dahil sa kawalan ng holding current.
Nangangahulugan ito na ito ay kaakit-akit para sa:
Mga smart lock (pinapagana ng baterya)
Mga gadget ng IoT
Mga portable na kagamitan
Mga elektronikong locker:
Mga Remote Control System
Smart metro
Mga automation na may kamalayan sa mga pangangailangan sa enerhiya
Kapag pumipili ng bistable latching solenoid, dapat tantyahin ng mga inhinyero ang kabuuang pang-araw-araw na konsumo ng enerhiya, kabilang ang karaniwang haba ng pulso at bilang ng mga operasyon.
Gayundin, dapat suriin ng mga inhinyero ang pinakamasamang kaso ng boltahe at panloob na resistensya ng baterya. Ang isang bagong baterya ay maaaring may iba't ibang katangian ng boltahe malapit sa katapusan ng buhay nito.

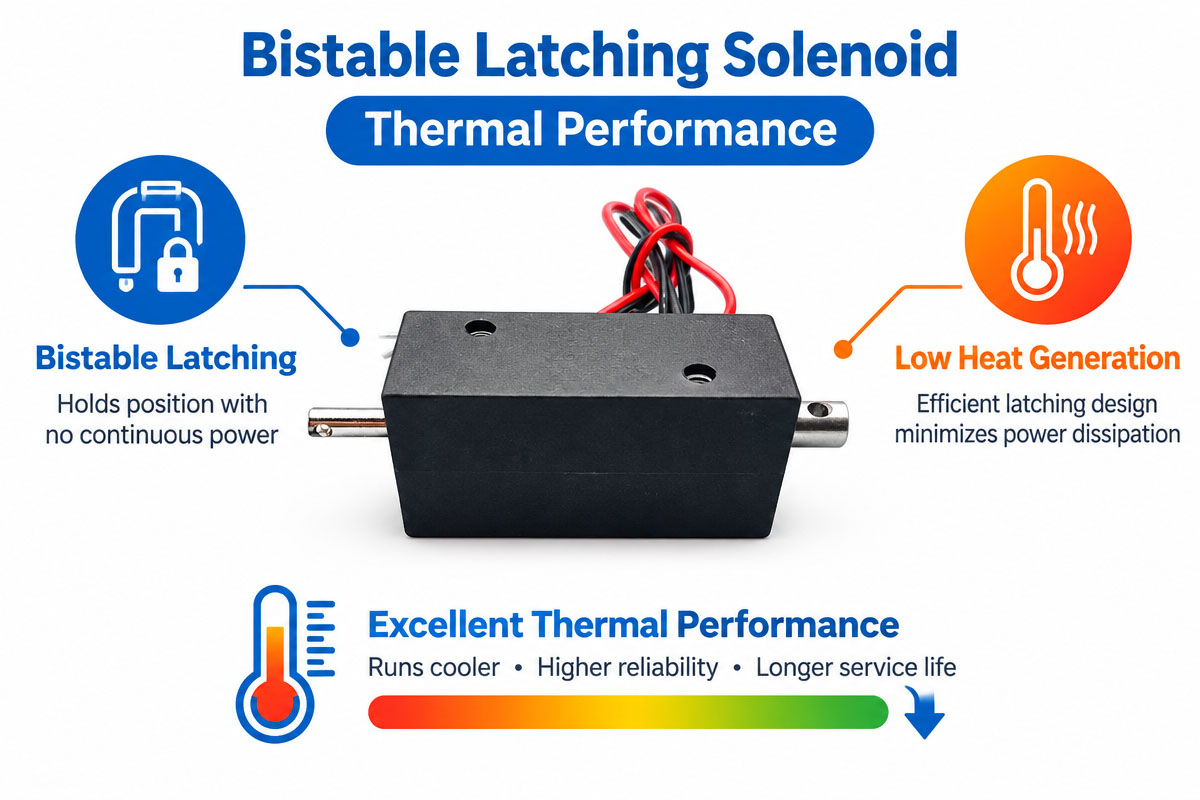

10. Suriin ang Thermal Performance ng bistable latching solenoid
Makakamit ang wastong mga bentahe sa init gamit ang mga bistable solenoid dahil ang mga ito ay sinusuplayan ng kuryente sa loob ng maikling panahon.
Ang maiikling pulso ay hindi nangangahulugang ang temperatura ay maaaring palaging balewalain.
Magiging problema ang temperatura kapag:
Masyadong mahaba ang tagal ng pulso.
Mataas ang dalas ng operasyon.
Lumalagpas ang boltahe sa halaga ng disenyo
Mataas ang temperatura ng paligid.
Ang pabahay ng actuator ay
Limitadong paglamig
Ang resistensya ng mga coil ay nakadepende sa temperatura.
Samakatuwid, mahalagang subukan ang actuator sa pinakamataas na dalas ng pagpapatakbo at temperatura ng paligid.
Ang isang maayos na dinisenyong bistable latching solenoid ay dapat magbigay ng sapat na puwersa ng pag-akto sa anumang saklaw ng temperatura.
11. Isaalang-alang ang oras ng pagtugon
Kung minsan ay kinakailangan ang mabilis na pagbabago ng estado, ngunit kinakailangan din ang mabagal na tugon at tahimik na operasyon sa ilang mga kaso.
Ang oras ng pagtugon ay maaaring depende sa:
Ang haba ng stroke
Bigat ng plunger.
Matustusan ang boltahe
Mga Katangian ng mga coil
Ang stress sa mekanikal
Tensyon ng spring (lakas ng spring)
Friksyon (n)
Puwersa ng paghawak ng mga magnet
Disenyo ng drayber
Ang karagdagang enerhiyang elektrikal ay maaaring makatulong sa ilang mga sitwasyon, ngunit sa kabilang banda, maaari nitong pataasin ang impact, ingay, at pagbuo ng init.
Kaya naman, mayroong pangangailangan sa pag-optimize ng inhenyeriya.
Kung kritikal ang katumpakan, dapat sukatin ang parehong elektrikal at mekanikal na timing.
12. Disenyo ng Mahabang Haba ng Buhay para sa Bistable Latching Solenoid
Ang isang actuator na nakapasa na sa 100 lab cycle ay hindi naman kinakailangang angkop para sa mass production.
May mga aplikasyon kung saan ang bilang ng mga siklo ay maaaring daan-daang libo o kahit milyon-milyon.
Ang pagkasuot ay maaaring lumitaw sa:
Gabay ng plunger
Humihinto sa mekanikal
Mga baras.
Springs
Links
Mga ibabaw na may kontak
Ang pagkarga mula sa gilid ay maaaring magdulot ng malubhang problema.
Ang isang bistable latching solenoid ay karaniwang idinisenyo para sa axial linear motion.
Kung ang mekanismo ng kostumer ay lumilikha ng mataas na side load ng plunger, ang mga epekto ng friction at pagkasira ay maaaring tumaas nang malaki.
Samakatuwid, ang mahusay na mekanikal na pagkakahanay ay kinakailangan.
Hangga't maaari, ang pagsubok sa life cycle ay dapat isagawa sa ilalim ng parehong stroke, load, boltahe, tagal ng pulso, frequency, temperatura, at mga kondisyon ng pagkakabit gaya ng sa huling produkto.

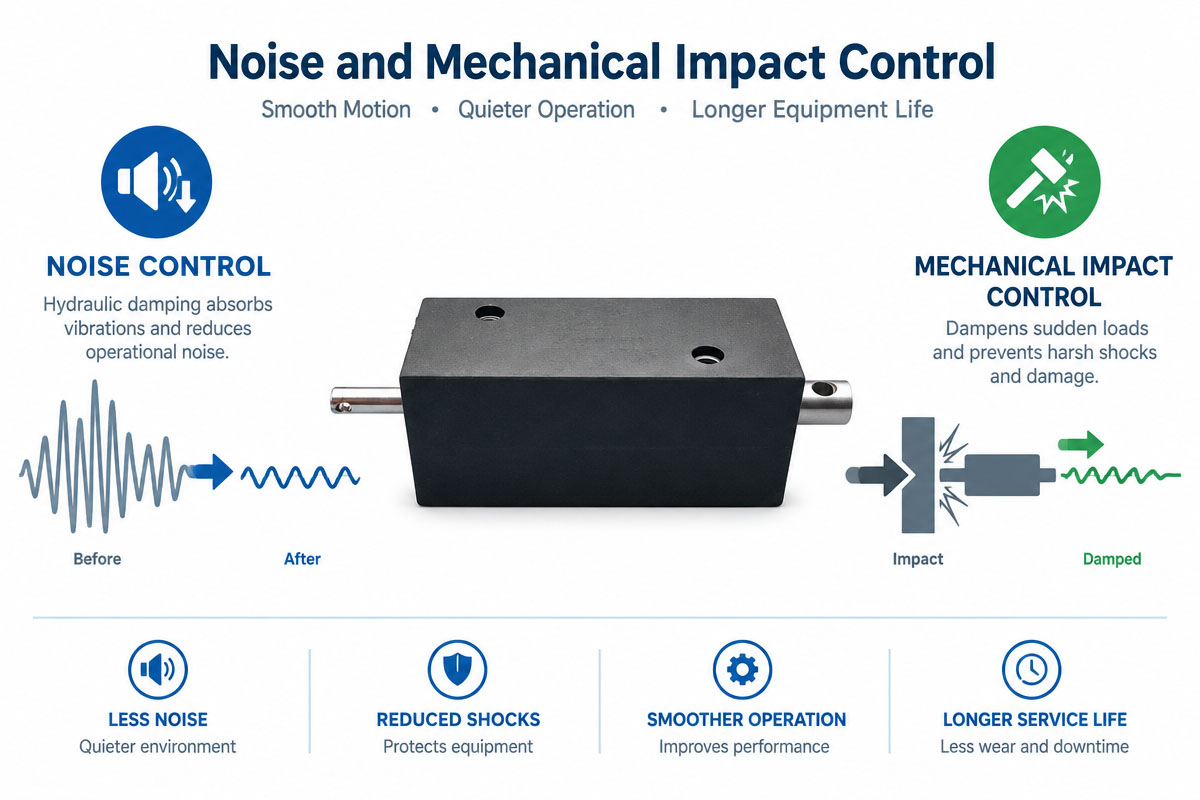

13. Pagkontrol sa Ingay at Mekanikal na Epekto
Ang pag-andar ng solenoid ay maaaring magdulot ng naririnig na pag-click dahil sa pagdikit ng plunger sa mga stopper sa dulo ng stroke.
Maaaring katanggap-tanggap ito sa mga kagamitang pang-industriya ngunit hindi sa mga medikal, mga produktong smart home, kagamitan sa opisina, o mga premium na sistema ng kontrol sa pag-access.
Ang mga pinagmumulan ng ingay ay maaaring:
Epekto ng plunger
Epektong paghinto (mekanikal)
Labis na Paglilinis
Resonance ng pabahay
Epekto ng pag-uugnay
Mataas na bilis ng paglipat
Upang mabawasan ang ingay, maaaring kailanganing ipatupad ang mechanical damping, i-optimize ang mga clearance, baguhin ang bilis ng plunger, baguhin ang mga stop, o ilapat ang pulse control.
Gayunpaman, ang damping ay hindi dapat makaapekto sa kakayahan ng bistable latching solenoid na makamit ang pangwakas na posisyon.
Kaya, mayroong kompromiso sa pagitan ng pagbabawas ng ingay at puwersa, bilis, at pagiging maaasahan.
14. Mga Kondisyon sa Kapaligiran at Mga Pagsasaalang-alang sa Temperatura
Ang kapaligiran ng operasyon ay dapat matukoy nang maaga.
Ang mahahalagang kondisyon ay maaaring
Pinakamababang temperatura
Pinakamataas na Temperatura
Halumigmig
Alikabok
Halumigmig
Panginginig ng boses.
Mekanikal na pagkabigla o/at
Oktubre 2023
Mga pollutant
Ang mababang temperatura ay maaaring makaapekto sa mga katangian ng pampadulas at mekanikal na alitan.
Maaaring makaapekto ang mataas na temperatura sa resistensya ng coil at magnetic performance.
Maaaring limitahan ng alikabok at mga kontaminante ang paggalaw ng plunger.
Ang kumpletong enclosure ay nagbibigay ng malaking bahagi ng proteksyon sa kapaligiran para sa mga panlabas na aplikasyon.
Gayunpaman, ang bistable latching solenoid ay kailangang masuri sa mga kondisyong naaayon sa pangwakas na produkto.
15. Mga Solenoid na Naka-customize vs. Karaniwang Bistable Latching
Ang isang karaniwang actuator ay kadalasang ang pinakamahusay na panimulang punto dahil maaari nitong bawasan ang oras ng inhinyeriya, gastos sa paggamit ng kagamitan, at oras ng paghahanda para sa mga prototype.
Gayunpaman, maaaring mangailangan ng pagpapasadya ang mga aplikasyon ng OEM.
Ang ilan sa mga karaniwang parameter ng pagpapasadya ay
Boltahe
Paglaban ng coil
Stroke
Puwersa ng pag-activate
may hawak na puwersa
Heometriya ng plunger
Haba ng baras
Kabuuang sukat
Nawawala
tagsibol
Mga lead wire
Connectors
16. Ang pagpapasadya ay dapat gawin para sa malinaw na mga kadahilanang pang-inhinyero.
Halimbawa, kung ang karaniwang bistable latching solenoid ay nakakatugon sa lahat ng mga kinakailangan maliban sa haba ng plunger, ang pagpapalit ng plunger ay maaaring mas matipid kaysa sa muling pagdisenyo ng magnetic structure mula sa simula.
Ang pakikipagtulungan sa customer sa maagang yugto ay maaaring humantong sa isang mas mahusay na solusyon.
- Pagpapatunay ng Disenyo Bago ang Produksyon
Ang pagpapatunay ng inhinyeriya ay dapat na higit pa sa isang simpleng pagsubok sa paggana.
Depende sa aplikasyon, maaaring subukan ng mga inhinyero ang:
Pagsubok ng puwersa: Sukatin ang puwersa sa ilang partikular na punto ng stroke.
Pagsubok sa puwersa ng paghawak: Tiyakin ang katatagan sa parehong estado.
Pagsubok ng boltahe: Subukan sa pinakamababa, nominal, at pinakamataas na inaasahang boltahe.
Pagsubok ng pulso: Tiyakin na ang operasyon ay lampas sa nilalayong saklaw ng pulso.
Pagsubok sa temperatura: Pagsubok sa pagganap sa mga sukdulang kondisyon sa kapaligiran.
Pagsubok sa buhay: Gayahin ang pangmatagalang operasyon.
Mga pagsubok sa panginginig ng boses at pagkabigla: Kinakailangan ang mga ito para sa mga kagamitang mobile at pang-industriya.
Pagsubok sa ingay: Ito ay kinakailangan para sa mga produktong sensitibo sa ingay.
Pagsubok sa aplikasyon: Subukan ang actuator sa huling produkto.
Isang napakahalagang aspeto ang pagsubok sa bistable latching solenoid kasabay ng mekanismo ng customer, dahil maaaring kumilos nang iba ang actuator pagkatapos ng pag-install.
17. Mga Pangunahing Parameter ng Bistable Latching Solenoid sa Engineering RFQ
Kapag umorder ng bago o customized na solenoid, magbigay ng sapat na teknikal na datos upang makagawa ng makabuluhang pagtatasa.
Ang mga kapaki-pakinabang na detalye ay maaaring kabilang ang:
Aplikasyon: Elektronikong kandado
Uri ng solenoid: Bistable latching
Boltahe: 12 VDC.
Pinakamataas na kasalukuyang magagamit: 1.2A
Stroke: 5mm
Panimulang puwersa: 8N
Kinakailangang puwersa ng pagkakahawak: 20 N
Haba ng pulso: 150-250 ms
Pinakamataas na dalas: 10 siklo kada minuto
Inaasahang habang-buhay: 500,000 na siklo
Saklaw ng temperatura ng pagpapatakbo: -20°C ~ 60°C
Pinakamataas na laki: 35x25x20 mm
Kinakailangan sa mababang ingay
Taunang dami: 100,000 piraso
Makakamit ang mas episyenteng inhinyeriya sa pamamagitan ng pagbibigay ng mga CAD file, mga drowing ng mekanismo, mga larawan, at impormasyon sa karga.
Listahan ng Pagsusuri sa Pagpili ng Inhinyeriya
Bago mo aprubahan ang disenyo, siguraduhing:
Ang pangangailangan para sa stroke ay mahusay na natukoy.
May sapat na lakas para sa gumaganang stroke.
– Sapat ang puwersang humahawak sa parehong kinakailangang estado.
Ang boltahe ay tugma sa elektronikong sistema.
Kayang tanggapin ng drayber ang pinakamataas na kasalukuyang (peak current).
Ang oras ng pulso ay ang garantisadong paraan ng paggalaw.
Ang kontrol sa polarity ay naipatupad nang tama.
Sinubukan ang kondisyon ng mahinang baterya.
Maganda ang thermal performance.
Ang oras ng pagtugon ay nakakatugon sa mga kinakailangan ng system.
Pinipigilan ng mekanikal na pagkakahanay ang labis na karga ng karga sa gilid.
Isinasaalang-alang ang mga kondisyon sa kapaligiran.
Katanggap-tanggap ang ingay.
Napatunayan ang tagal ng operasyon.
Isinasaalang-alang ang kakayahang umangkop sa produksyon.
Sinusubukan ang buong asembliya.
18. Buod
Ang bistable latching solenoid ay isang solusyon na matipid sa enerhiya para sa mga aplikasyon na nangangailangan ng dalawang matatag na mekanikal na posisyon at mababang holding power.
Ang pangunahing bentahe sa inhinyeriya ng bistable solenoid ay simple: ang enerhiyang elektrikal ay pangunahing ginagamit upang baguhin ang estado, hindi upang mapanatili ito.
Gayunpaman, ang matagumpay na pagpapatupad ng actuator ay higit pa sa pagpili lamang ng tamang boltahe.
Dapat suriin ng mga inhinyero ang puwersa sa buong stroke, puwersang humahawak, enerhiya ng pulso, kontrol sa polarity, elektronika ng driver, temperatura, mekanikal na karga, oras ng pagtugon, mga kondisyon sa kapaligiran, at tagal ng buhay.
Bukod dito, ang actuator at ang mekanismo ng customer ay kailangang ituring bilang isang electromechanical system.
Para sa mga aplikasyon ng OEM, kinakailangang magsagawa ng pagsubok sa prototype sa ilalim ng makatotohanang mga kondisyon.
Dapat subukan ng mga inhinyero ang minimum at maximum na boltahe, mga sukdulang temperatura, mekanikal na karga, mga tolerance sa produksyon, at ang inaasahang dalas ng pagpapatakbo.
Kapag wastong ininhinyero at napatunayan, ang teknolohiyang bistable ay nagbibigay ng maaasahang linear actuation na may pinababang konsumo ng kuryente at pamamahala ng enerhiya.
19: Mga Madalas Itanong Tungkol sa Bistable Latching
mga solusyon ng inhinyero ng solenoid
1. Ano ang isang bistable latching solenoid?
Ang isang bistable latching solenoid ay isang electromagnetic actuator na may dalawang matatag na estado.
Kaya nitong panatilihin ang sarili sa napiling posisyon kahit na matapos ang electrical pulse, kaya nababawasan o naaalis ang pangangailangan para sa patuloy na paghawak ng kuryente.
2. Paano gumagana ang isang bistable latching solenoid?
Ang armature, o plunger, ay pinapagalaw ng magnetic field na nalilikha ng kuryenteng dumadaan sa coil.
Pinapanatili ng magnetic latching ang napiling posisyon pagkatapos tanggalin ang kuryente.
Maaaring ilipat ang actuator sa ibang matatag na estado sa pamamagitan ng electrical pulse.
3. Nangangailangan ba ng pare-parehong lakas ang isang bistable solenoid?
Sa pangkalahatan, ang lakas ng coil ay hindi kailangang maging tuluy-tuloy upang mapanatili ang matatag na posisyon.
Ang pangunahing gamit ng enerhiyang elektrikal ay ang pagbabago ng mga estado.
Ang eksaktong pag-uugali ay nakasalalay sa magnetiko at mekanikal na disenyo ng actuator.
4. Ano ang pagkakaiba ng bistable at ng ordinaryong solenoid?
Ang isang ordinaryong spring-return solenoid ay karaniwang bumabalik sa posisyon ng pagpahinga kapag natanggal ang kuryente.
Kayang panatilihin ng isang bistable solenoid ang sarili nito sa isa sa dalawang matatag na posisyon nang hindi nangangailangan ng patuloy na suplay ng kuryente.
5. Bakit kailangan mo ng bistable latching solenoid para sa mga produktong pinapagana ng baterya?
Ang enerhiyang elektrikal ay pangunahing ginagamit sa mga pagbabago sa estado, na humahantong sa nabawasang average na pagkonsumo ng kuryente sa mga aplikasyon na nananatili sa isang posisyon sa loob ng mahabang panahon.
Ito ay kapaki-pakinabang para sa mga smart lock, portable na kagamitan, mga produktong IoT, at iba pang mga sistemang pinapagana ng baterya.
6. Paano ko pipiliin ang wastong puwersa ng solenoid?
Dapat mong kalkulahin ang karga sa buong haba ng stroke, kabilang ang mga spring, friction, gravity, linkage forces, at acceleration.
Pagkatapos ay suriin ang mga katangian ng puwersa ng actuator kumpara sa stroke at isaalang-alang ang wastong margin ng inhinyeriya.
7. Ano ang puwersa ng paghawak ng bistable solenoid?
Puwersang Pumipigil – Ang puwersang nagpapanatili sa actuator sa nakakandadong posisyon nito pagkatapos tanggalin ang lakas ng coil.
Dapat itong isaalang-alang nang hiwalay mula sa puwersang elektromagnetiko kung saan gumagalaw ang plunger.
8. Kailangan ba ng reverse polarity ang isang bistable latching solenoid?
Maraming disenyo ang nagbabago sa estado sa pamamagitan ng pagbaligtad sa polarity ng kasalukuyang.
Ang mga detalye ng kontrol ay nakadepende sa disenyo ng magnetic at coil.
Samakatuwid, ang driver circuit ay dapat idisenyo para sa napiling actuator.
9. Ano ang dapat na haba ng electrical pulse?
Ang tagal ng pulso ay isang function ng boltahe, kuryente, haba ng stroke, mekanikal na karga, mga katangian ng coil, at magnetikong disenyo.
Dapat itong sapat ang haba upang mapagkakatiwalaang igalaw ang plunger sa ilalim ng pinakamasamang mga kondisyon nang walang hindi kinakailangang pagkonsumo ng enerhiya at sobrang pag-init.
Ang mga bistable solenoid ay talagang napapasadya.
Oo.
Ang mga parametro tulad ng boltahe, resistensya ng coil, stroke, puwersa, puwersa ng paghawak, geometry ng plunger, mga sukat, pagkakabit, mga kable, mga konektor, at iba pa ay maaaring ipasadya depende sa mga kakayahan sa paggawa at mga kinakailangan sa aplikasyon.
10. Ano ang mga karaniwang aplikasyon ng mga bistable latching solenoid?
Ang mga karaniwang aplikasyon ay mga smart lock, mga sistema ng pagkontrol sa pag-access, industrial automation, kagamitang medikal, mga elektronikong enclosure, mga aparato sa pagsukat, mga mekanismo ng kaligtasan, mga portable na kagamitan, at iba pang mga low-power na electromechanical system.
11. Anong mga pagsubok ang dapat isagawa ng mga inhinyero bago ang malawakang produksyon?
Dapat suriin ng mga inhinyero ang puwersa, stroke, puwersang humahawak, minimum at maximum na boltahe, tagal ng pulso, temperatura, tagal ng buhay, mekanikal na pagkakahanay, panginginig ng boses, ingay, at pagganap sa kapaligiran.
Ang pangwakas na pagsubok ay dapat isagawa nang nakakabit ang actuator sa pangwakas na produkto.
