WL3437 Hydraulic Solenoid Valve Coil para sa mga Solusyon sa Mabibigat na Kagamitan

Ang hydraulic solenoid valve coil ay isang maaasahang kontrol para sa mga hydraulic valve sa mga industriyal at mobile hydraulic system. Kapag nailapat ang kuryente sa coil, lumilitaw ang isang electromagnetic field. Dito kumikilos ang magnetic force, na nagpapagalaw sa mekanismo ng balbula.

Ang mga hydraulic solenoid valve coil ay maaaring gawin para sa iba't ibang boltahe sa pagpapatakbo, kabilang ang mga sikat na uri ng DC at AC. Ang pagkonsumo ng kuryente, resistensya, puwersa, stroke, duty cycle, klase ng insulasyon, konfigurasyon ng konektor, temperatura sa pagpapatakbo, at proteksyon sa kapaligiran ang mga pangunahing parametro ng disenyo.

Karaniwang ginagamit ang mga coil na ito sa mga directional control valve, pressure valve, flow-control valve, at proportional hydraulic system. Ginagamit ang mga ito sa mga excavator, loader, makinarya sa agrikultura, kagamitang pang-industriya, sistema ng paghawak ng materyal, at mga awtomatikong hydraulic machine.

Maaaring ipasadya ang coil alinsunod sa mga sukat ng balbula, mga detalyeng elektrikal, mga kinakailangan sa pagkakabit, uri ng konektor, at mga kondisyon sa kapaligiran para sa mga aplikasyon ng OEM. Ang tamang pagpili ng coil ay titiyak sa mga pagpapabuti sa paggana ng balbula, kahusayan sa enerhiya, pagganap ng thermal, at pangkalahatang pagiging maaasahan ng hydraulic system.

Kumuha ng isang Libreng Quote

PDF Download

Pangkalahatang-ideya ng Produkto ng Hydraulic Solenoid Valve Coil

Ang hydraulic solenoid coil valve ay isang electromechanical actuator component na ginagamit upang kontrolin ang mga hydraulic valve gamit ang isang electrical signal. Karaniwan itong binubuo ng copper winding, isang bobbin, magnetic parts, insulating materials, housing, at connection components. Kung pinahihintulutan ng disenyo ng balbula, ang coil ay maaaring makuha sa iba't ibang diameter, taas, boltahe, power, at connector configuration. Ang mga industrial coil ay maaaring idisenyo para sa tuluy-tuloy o paulit-ulit na paggamit at iba't ibang ambient temperature. Maaari rin itong protektahan laban sa moisture, langis, alikabok, at vibration. Maaaring i-customize ng mga OEM manufacturer ang mga coil sa mga sukat, resistance, power, uri ng connector, insulation, at mounting structure para sa mga partikular na hydraulic valve at machinery applications.

Prinsipyo ng Paggana ng Hydraulic Solenoid Valve Coil

Ang prinsipyo ng operasyon ay batay sa mga epekto ng electromagnetic.

Unang yugto: Paghahatid ng kuryente

Ang copper winding ay binibigyan ng kuryente kapag natanggap ang electrical signal mula sa hydraulic system patungo sa solenoid coil.

Yugto 2: Ang coil ay lumilikha ng magnetic field.

Ang kuryente ay bumubuo ng magnetic field sa paligid ng coil. Ang magnitude nito ay nakadepende sa mga parametro tulad ng

Bilang ng mga liko ng paikot-ikot

Ngayon

Coil resistance

Disenyo ng magnetikong sirkito

Mga pangunahing materyal

Puwang ng hangin

Hakbang 3: Ang magnetic field ay nagpapagalaw ng armature

Hinihila ng magnetic field ang ferromagnetic armature o plunger papunta sa magnetic core.

Hakbang 4. Nagbabago ang posisyon ng balbula.

Ang armature movement ang nagpapatakbo sa mekanismo ng balbula. Ito ay nagbubukas, nagsasara, o naglilipat ng daloy ng haydroliko depende sa disenyo ng balbula.

Hakbang 5: Ginagawa ng haydroliko na presyon ang trabaho nito.

Ang napiling daanan ay pinupuno ng hydraulic fluid kapag nagbago ang posisyon ng balbula. Ginagamit ito upang kontrolin ang mga hydraulic cylinder, motor, o iba pang actuator.

Hakbang 6: Isara

Kung walang kuryente, nawawala ang magnetic field. Ang balbula ay ibinabalik sa orihinal nitong posisyon sa pamamagitan ng isang spring o iba pang mekanikal na mekanismo.

Sa pangkalahatan:

Senyales ng kuryente → Magnetic field → Paggalaw ng armature → Paggalaw ng balbula → Kontrol ng daloy

Pangunahing Katangian ng Hydraulic Solenoid Valve Coil

Ang mga hydraulic solenoid valve coil ay dinisenyo upang matiyak ang maaasahang electromagnetic performance ng mga balbula sa malupit na industriyal na kapaligiran. Ang mga pangunahing tampok ay ang na-optimize na copper winding, magnetic properties, heat dissipation, at insulation system. Ang mga coil ay maaaring idisenyo para sa iba't ibang AC o DC voltages, power ratings, at duty cycles depende sa mga pangangailangan sa aplikasyon. Ang pagprotekta sa mga coil mula sa moisture, dust, vibration, at oil exposure gamit ang wastong housing at sealing ay magpapataas ng kanilang resistensya. Ang connector ay makukuha sa iba't ibang configuration upang mapadali ang electrical connection ng hydraulic system. Ang mga custom OEM coil ay makukuha sa iba't ibang dimensyon, resistensya, power, uri ng connector, lead wire connections, mounting configuration, at operating temperatures. Ang isang wastong dinisenyong coil ay nagsisiguro ng maaasahang actuation at mahabang buhay.

Video ng Produkto ng Hydraulic Solenoid Valve Coil

Pagpapakita ng Detalye ng Produkto ng Hydraulic Solenoid Valve Coil

Pangkalahatang-ideya ng Tampok ng Produkto ng Hydraulic Solenoid Valve Coil

Ipinaliwanag ang Prinsipyo ng Paggana ng Hydraulic Solenoid Valve Coil

Gabay sa Proseso ng OEM para sa Pasadyang Hydraulic Solenoid Valve Coil

Matibay na Hydraulic Solenoid Valve Coil Solutions

Solusyon sa Pagtitiyak ng Kalidad ng Hydraulic Solenoid Valve Coil

Checklist ng Mamimili ng Hydraulic Solenoid Valve Coil

Datasheet ng Produkto ng Hydraulic Solenoid Valve Coil

Tatak	Teknolohiya ng Weilong	Model Number	WL3437
Rated Boltahe	Magagamit ang DC o AC	Na-rate na Power (W)	Pasadya
Buhay ng Serbisyo	100 Libo-libong Beses	certification	CE, RoHS, ISO9001,
materyal	Coil Coil	Haba ng Lead Wire (mm)	200
I-install ang Estilo	Pasadya	Pagpapahintulot sa Dimensyon	± 0.1 MM
Hindi nababasa	IP65	Pagkakabukod Class	F 155 Degree
Hi-Pot Test	AC 600V 50/60Hz 1 segundo	Paglaban	Pasadya
Paggawa Temperatura	-10 ° C-100 ° C	Duty Cycle	1 100-%
kagamitan	RoHS Pagsunod	Kataga ng Pagbabayad	TT, o LC sa Paningin
Halimbawang Order	Oo	garantiya	1 Taon
MOQ	MOQ: 1000 pcs	Supply para sa Kakayahang	50000 piraso kada linggo
Oras ng Paghahatid	30 Araw	Port of Loading	Shenzhen

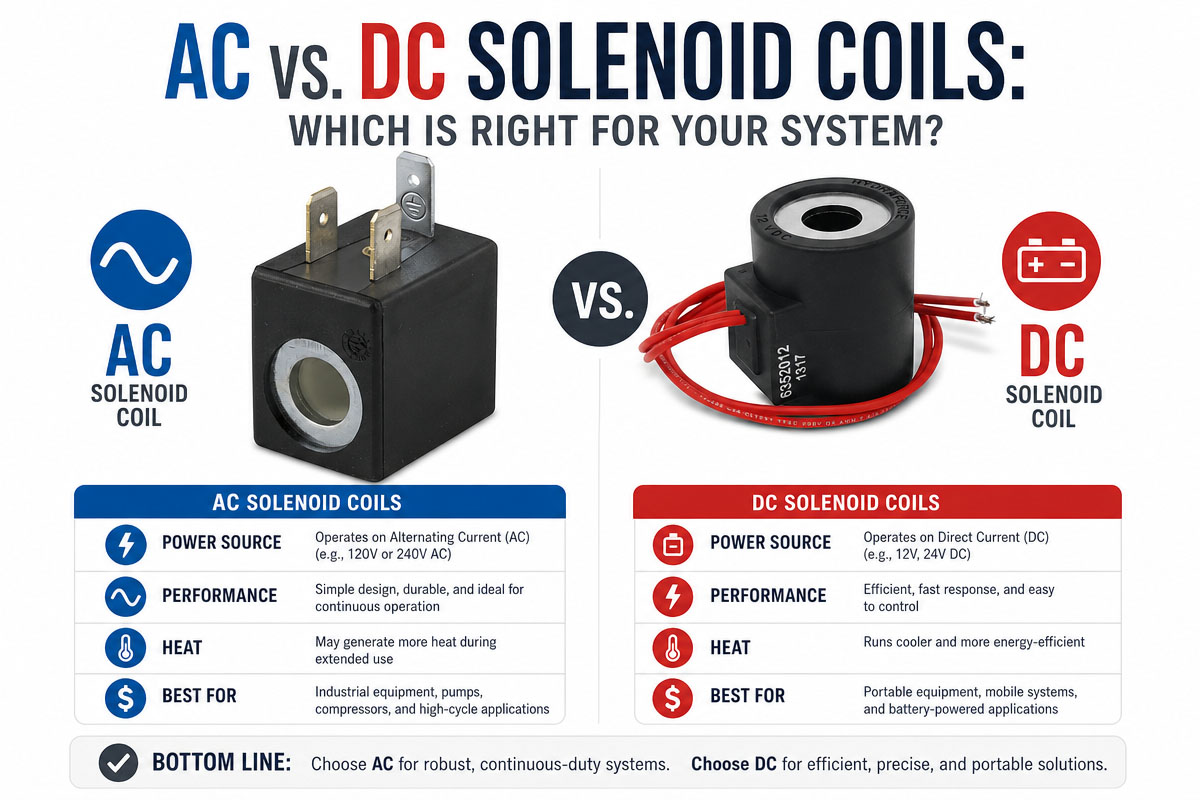

AC vs. DC Solenoid Coils: Alin ang Pinakamahusay para sa Iyong Sistema?

Ang pagpili ng AC o DC solenoid coils ay nakadepende sa power supply ng hydraulic system, arkitektura ng kontrol, mga kondisyon ng pagpapatakbo, at mga kinakailangan sa pagganap. Wala sa dalawang uri ang mas mahusay kaysa sa isa, punto.

Mga Coil, Solenoid (DC)

Paghahambing ng AC at DC

Factor	AC Solenoid Coil	DC Solenoid Coil
Power pinagmulan	Supply ng AC	Supply ng DC
Mga kagamitang pang-mobile	Hindi pangkaraniwan	Karaniwan
Mga sistema ng baterya	Mahirap magkasya	Napakahusay na akma
Mga elektronikong controller	Depende sa sistema	Mahusay na pagkakatugma
Makinang pang-industriya	Karaniwan	Karaniwan
Paggamit ng kuryente	Nakasalalay ang aplikasyon	Nakasalalay ang aplikasyon
Thermal na disenyo	mahalaga	mahalaga
pagpapanatili	Nakasalalay ang aplikasyon	Sa pangkalahatan ay diretso

Mga DC Solenoid Coil

Ang mga DC coil ay malawakang ginagamit sa mga mobile hydraulic equipment dahil ang mga modernong makina ay karaniwang nilagyan ng mga electrical system na nakabatay sa baterya.

Ang mga karaniwang aplikasyon ay

paghukay

Mga makinang pang-agrikultura

Magbuhat ng mga trak

Mga mobile crane

Makinarya at kagamitan sa konstruksyon

Mga Espesyal na Sasakyan

Mga kagamitang pinapagana ng baterya

Ang elektromagnetikong istruktura ng coil ay medyo simple sa kaso ng DC. Ang magnetic field ay nalilikha sa pamamagitan ng paglalapat ng boltaheng DC sa coil.

Ang pangunahing benepisyo ay ang mga DC coil ay tugma sa mga electronic controller. Ang karaniwang pinagmumulan ng mga DC output ay mga PLC, microcontroller, sensor, at mga vehicle control unit.

Ang mga DC coil ay maaaring idisenyo para sa iba't ibang antas ng boltahe, halimbawa, 12 VDC o 24 VDC, depende sa arkitektura ng kagamitan.

Ang mga DC coil ay kumokonsumo ng kuryente habang nagkakaroon ng enerhiya at lumilikha ng init. Kaya naman, ang kanilang resistensya, wattage, duty cycle, at thermal performance ay dapat na lubusang tantiyahin.

Mga Solenoid Coil, AC

Ang mga AC coil ay karaniwang matatagpuan sa mga kagamitang gumagamit ng AC electrical supply, tulad ng ilang mga makinang pang-industriya at mga nakatigil na instalasyon.

Isa pang bentahe ng mga sistemang AC ay maaari itong patakbuhin mula sa isang pinagmumulan ng kuryenteng AC at nagbibigay pa rin ng malakas na paunang magnetikong atraksyon.

Gayunpaman, kinakailangan ang disenyo ng magnetic circuit ng mga AC coil upang maiwasan ang mga hindi gustong kondisyon sa pagpapatakbo. Ang mga AC coil ay karaniwang hindi maginhawa para sa mga mobile na kagamitang pinapagana ng baterya.

Alin sa Isa ang Dapat Mong Piliin?

Para sa mga mobile hydraulic equipment, ang mga DC coil ay karaniwang mas praktikal na pagpipilian dahil ang mga baterya at electronic control system ay nakabatay sa DC power.

Para sa mga nakatigil na industriyal na sistemang haydroliko na may suplay ng AC, karaniwang angkop ang AC coil.

Gayunpaman, ang pagpili ay HINDI KAILANMAN KAILANMAN KAILANMAN dapat ibase lamang sa boltahe. Dapat ding isaalang-alang ng mga inhinyero ang wattage, current, resistance, force, duty cycle, pagtaas ng temperatura, connector, valve interface, at kapaligiran.

Ang pinakamahusay na solusyon para sa mga kagamitang haydroliko ng OEM ay ang pagsubok sa kombinasyon ng coil at balbula sa ilalim ng aktwal na mga kondisyon ng pagpapatakbo. Ang isang maayos na magkatugmang coil ay magkakaroon ng sapat na puwersang magnetiko na may naaangkop na temperatura at maaasahang pagganap sa loob ng kinakailangang buhay ng serbisyo.

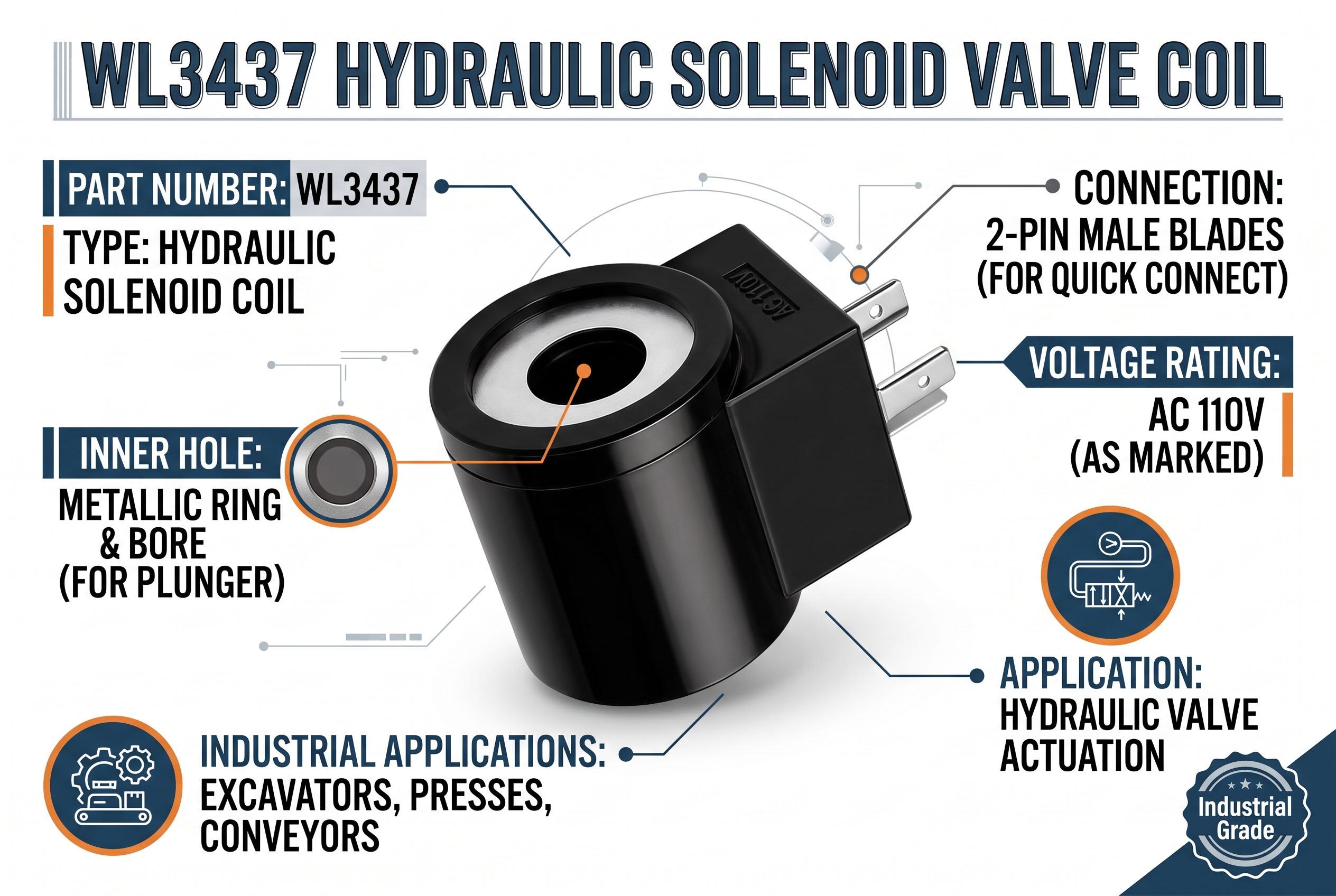

Aplikasyon sa Industriya ng Hydraulic Solenoid Valve Coil

Ang mga hydraulic solenoid valve coil ay ginagamit sa lahat ng pagkakataon kung saan kinakailangan ang mga electrical signal upang makontrol ang hydraulic flow. Ang mabilis at paulit-ulit na paggana ng mga hydraulic valve ay ginagawa itong mainam para sa mga industriyal at mobile na makinarya.

Kagamitan sa konstruksyon

Kinokontrol ng mga hydraulic valve ang mga silindro at motor sa mga excavator, loader, crane, bulldozer, at iba pang makinarya sa konstruksyon. Ang mga hydraulic function ay kinokontrol ng kuryente ng mga solenoid coil.

Makinarya sa bukid.

Ang mga sistemang haydroliko ay ginagamit upang kontrolin ang pagpipiloto, pagbubuhat, at pagpoposisyon ng mga kagamitan sa mga traktor, tagapag-ani, sprayer, at iba pang kagamitan sa agrikultura. Ang mga coil ay dapat na matibay para sa paggamit sa labas.

Industrial automation

Kinokontrol ng mga solenoid ang mga balbula sa mga hydraulic press, mga makinang pangproduksyon, mga makinang pang-iniksyon, at mga awtomatikong sistema ng paghawak ng materyal upang makamit ang tumpak na kontrol ng mga likido.

Mga kagamitan sa pagmimina

Ang makinarya ng pagmimina ay gumagana sa mga kondisyon ng panginginig ng boses, alikabok, at mataas na temperatura. Tinitiyak ng matibay na hydraulic solenoid valve coils ang maaasahang paggana ng mga balbula.

Pangangasiwa ng materyal

Kinokontrol ng mga solenoid valve ang mga tungkulin ng pagbubuhat, pagbaba, at pagpoposisyon ng mga forklift, mga platform ng pagbubuhat, at mga kagamitan sa paghawak ng haydroliko na materyales.

Mga mobile hydraulic system

Ang mga balbulang haydroliko na kontrolado ng kuryente ay kadalasang ginagamit sa mga kagamitan sa pagpapanatili ng kalsada, mga sasakyan sa pamamahala ng basura, at mga espesyal na sasakyan.

Mga sistemang pang-industriya at enerhiya

Ang mga solenoid coil ay ginagamit sa mga hydraulic power unit at mga industrial fluid-control system para sa directional, pressure, at flow control.

Ang wastong coil ay dapat palaging piliin depende sa valve interface, boltahe, duty cycle, temperatura ng pagpapatakbo, kapaligiran, at electromagnetic performance.

Bakit Sikat ang Hydraulic Solenoid Valve Coil sa mga Hydraulic System ng Malakas na Kagamitan?

Ang aplikasyon ng mga elektronikong sistema ng kontrol sa mga sistemang haydroliko ay tumataas sa mabibigat na kagamitan, na humahantong sa mas mataas na pangangailangan para sa mga hydraulic solenoid valve coil.

Pinagsasama ng mga modernong excavator, loader, crane, makinaryang pang-agrikultura, at mga espesyal na sasakyan ang lakas na haydroliko at elektroniko. Ang mga sistemang haydroliko ay nagtataglay ng mataas na puwersa at densidad ng lakas, at kakayahang umangkop at awtomatiko ng mga elektronikong controller.

Ang solenoid coil ang pangunahing elemento ng ugnayan sa pagitan ng dalawang sistemang ito.

Ang coil ay tumatanggap ng electrical signal mula sa controller at ginagamit ang signal na ito upang makagawa ng mekanikal na paggalaw ng balbula. Sa ganitong paraan, makokontrol ang mga hydraulic function sa pamamagitan ng mga PLC, sensor, joystick, electronic control unit at automated control algorithm.

Ang isa pang mahalagang bentahe ay ang siksik na integrasyon. Ang medyo siksik na coil ay kayang kontrolin ang hydraulic valve na responsable para sa high-pressure fluid.

Sa mga kagamitang pang-heavy duty, ang pagiging maaasahan ay gumaganap din ng mahalagang papel. Ang mga maayos na ininhinyero na coil ay maaaring mabuo upang gumana nang maayos sa ilalim ng vibration, temperatura, kahalumigmigan, at mga mahihirap na duty cycle.

Ang pagpapasadya ng OEM ay nagdudulot ng karagdagang halaga sa kanila. Maaaring bumuo ang mga tagagawa ng coil ayon sa mga partikular na kinakailangan para sa laki at boltahe ng balbula, lakas, konpigurasyon ng konektor at pagganap sa kapaligiran.

Habang ang mga makina ay nagiging mas awtomatiko, konektado, at elektronikong kinokontrol, ang hydraulic solenoid valve coil ay nananatiling pangunahing ugnayan sa pagitan ng electrical intelligence at hydraulic power.

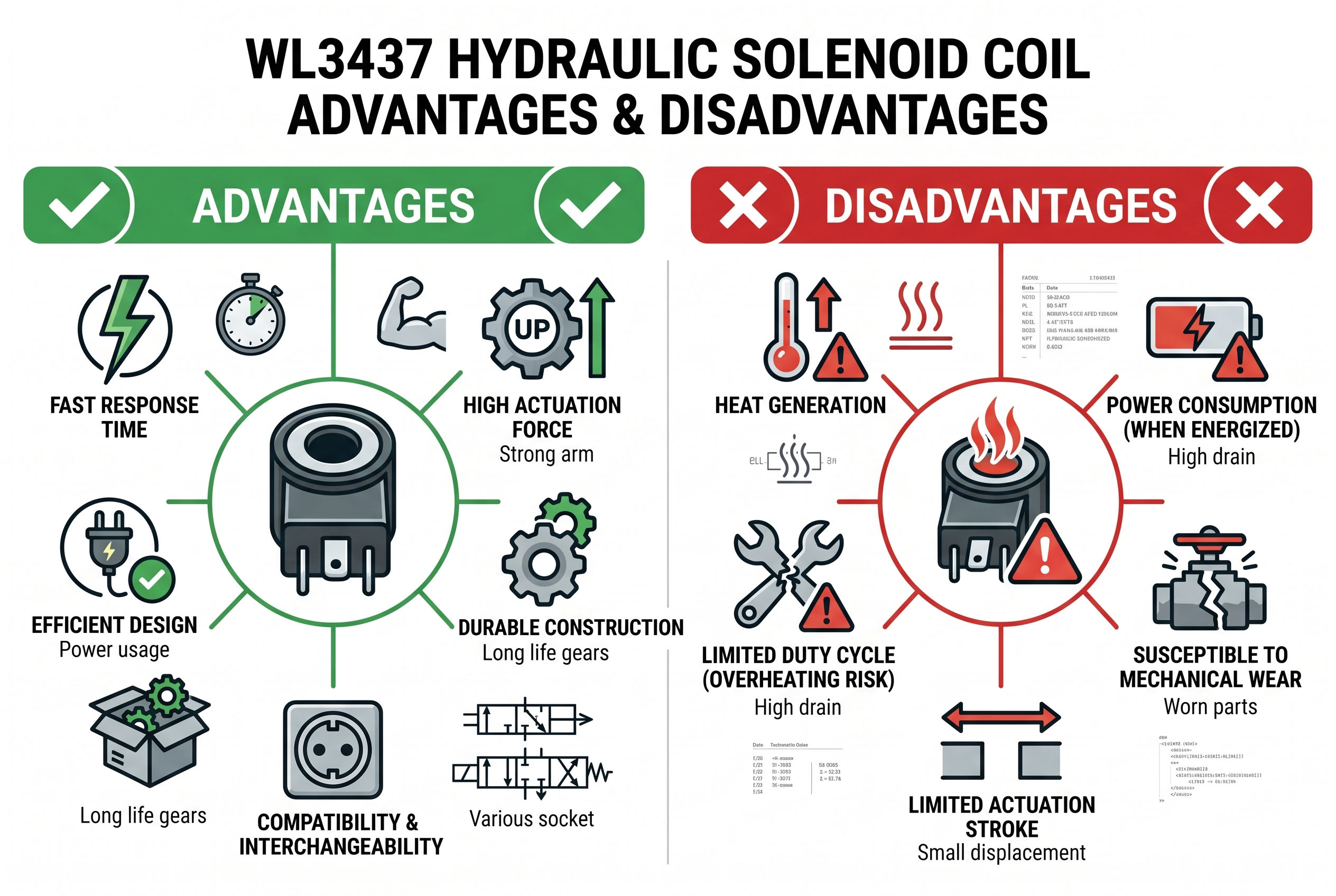

Kalamangan at Disbentaha ng Hydraulic Solenoid Valve Coil

Ang mga coil para sa hydraulic solenoid valve ay may ilang bentahe para sa mga modernong hydraulic system.

Mga Kalamangan ng Hydraulic Solenoid Valve Coil

Mabilis na kontrol sa kuryente

Dahil sa katangiang ito, posible ang mahusay na pagpapalit ng mga hydraulic valve. Mabilis na tumutugon ang coil sa mga electrical control signal.

Madaling i-automate:

Ang mga PLC, controller, sensor, at electronic control unit ay maaaring makabuo ng mga electrical signal.

Maliit na sukat:

Kayang kontrolin ng isang maliit na electromagnetic device ang hydraulic valve na may kakayahang magpatakbo ng mataas na fluid power.

Maaasahang pagganap:

Ang mga maayos na dinisenyong coil ay maaaring magbigay ng maaasahang paggana ng balbula sa pangmatagalang operasyon.

Nako-customize na:

napapasadyang boltahe, kuryente, mga sukat, mga konektor, mga winding, at pabahay

Madaling isama sa sistema:

Ang mga solenoid coil ay maaaring magamit sa modernong arkitektura ng electronic control system.

Mga Kahinaan ng Hydraulic Solenoid Valve Coil

Pagbuo ng init:

Ang patuloy na pagbibigay ng enerhiya ay nagdudulot ng pagkawala ng kuryente at init.

Konsumo ng kuryente:

Ang coil ay kumokonsumo ng kuryente habang pinapagana.

Sensitibidad ng boltahe:

Ang maling boltahe ay maaaring magresulta sa mahinang lakas o sobrang init ng motor.

Pagkasensitibo sa kapaligiran:

Ang hindi sapat na proteksyon ay nagpapababa ng buhay ng serbisyo dahil sa kahalumigmigan, hydraulic oil, alikabok, mga panginginig ng boses, at mataas na temperatura.

Mga limitasyon ng puwersang magnetiko:

Ang coil ay dapat na sapat na tumugma sa mga mekanikal na kinakailangan ng balbula.

Kaya naman, ang pinakamahusay na pagganap ay makakamit sa pamamagitan ng wastong pagtutugma ng mga elektrikal, mekanikal, at pangkapaligiran na katangian ng coil sa hydraulic system.

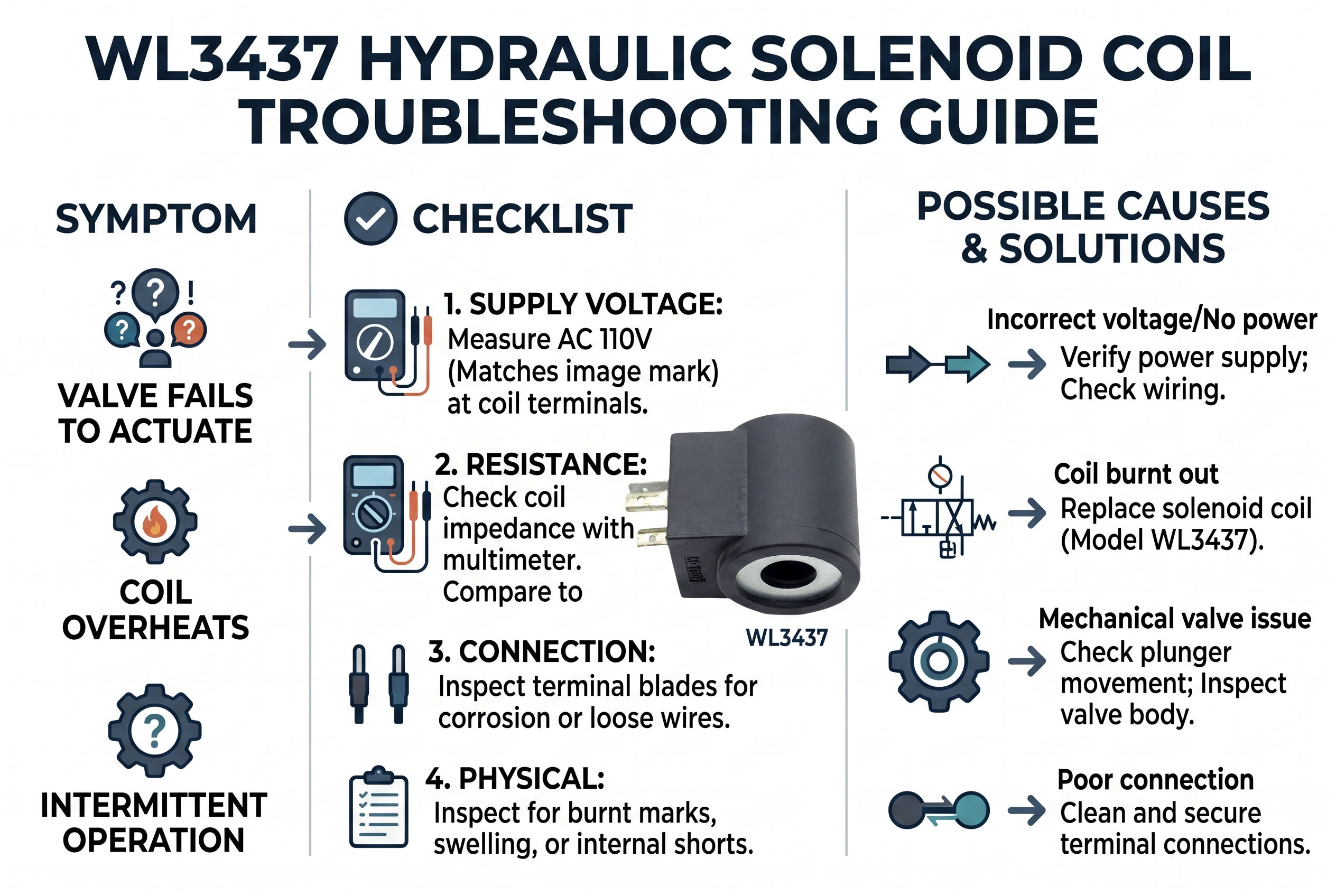

Gabay sa Pag-troubleshoot ng Hydraulic Solenoid Valve Coil

Isa sa mga unang bagay na dapat suriin kapag ang hydraulic solenoid valve ay tumigil sa paggana ay ang coil.

Problema 1: Hindi Gumagalaw ang Balbula

Suriin ang power supply, mga kable, konektor, at resistensya ng coil. Kung mayroon kang boltahe sa coil ngunit walang magnetic reaction, malamang na nasira ang winding.

Problema 2. Pag-init ng coil

Maaaring kabilang sa mga sanhi ang labis na boltahe, maling duty cycle, mataas na temperatura ng paligid, o hindi sapat na pagkalat ng init.

Solusyon: Ihambing ang aktwal na boltahe ng pagpapatakbo at duty cycle sa ispesipikasyon ng coil.

Problema 3: Kawalan ng Epektibo ng Operasyon ng Balbula

Ang mababang boltahe, maling mga detalye ng coil, labis na air gap, o mekanikal na resistensya ng balbula ay maaaring makabawas sa magnetic force.

Problema 4: Pagsabog ng Coil

Suriin kung ang coil ay patuloy na pinapagana sa panahon ng rated duty cycle. Suriin din ang supply voltage at ambient temperature.

Problema 5: Pana-panahong Operasyon

Suriin ang mga konektor na elektrikal, mga kable, mga terminal, at mga signal ng kontrol: ang mga panginginig ng boses ay maaaring magdulot ng paputol-putol na mga koneksyong elektrikal.

Problema sa Pinsala ng Tubig o Langis 6

Suriin ang coil housing at sealing system kung ang kagamitan ay ginagamit sa labas o malapit sa hydraulic oil.

Iminungkahing landas ng pagsusuri:

Suriin ang boltahe → Suriin ang kuryente → Sukatin ang resistensya → Suriin ang konektor → Suriin ang temperatura → Suriin ang mekanikal na balbula → Subukan sa ilalim ng aktwal na mga kondisyon ng pagpapatakbo.

Ang paulit-ulit na pagkabigo ay nangangailangan ng kumpletong pagsusuri ng kombinasyon ng coil-valve-system sa halip na pagpapalit ng coil nang hindi inaalam ang sanhi.

8 Mga Madalas Itanong (FAQ) tungkol sa Hydraulic Solenoid Valve Coil

1. Ano ang Hydraulic Solenoid Valve Coil?

Ang hydraulic solenoid valve coil ay isang electromagnetic device na nagbabago ng enerhiyang elektrikal tungo sa magnetic energy upang patakbuhin ang isang hydraulic valve. Kapag na-energize, ang coil ay bubuo ng magnetic field na nagpapagalaw sa valve armature, na siyang nagdidirekta sa hydraulic fluid, pressure, o daloy.

2. Anong boltahe ang mga coil ng isang hydraulic solenoid valve?

Ang mga karaniwang boltahe sa pagpapatakbo ay 12 VDC at 24 VDC, lalo na para sa mga mobile hydraulic equipment. Ang mga sistemang pang-industriya ay maaaring gumamit ng iba pang mga boltahe, AC o DC. Ang boltahe ng coil ay dapat na tumutugma sa mga ispesipikasyon ng hydraulic valve at control system.

3. Paano pumili ng angkop na hydraulic solenoid valve coil?

Dapat mong suriin ang interface ng balbula, boltahe ng operasyon, lakas, kuryente, resistensya, duty cycle, laki, konektor, temperatura ng operasyon at kapaligiran. Para sa mga aplikasyon ng OEM, inirerekomenda ang pagsubok sa coil kasama ang sample ng balbula.

4. Ano ang pagkakaiba ng AC at DC hydraulic solenoid coils?

Ang mga AC coil ay dinisenyo para sa mga alternating-current supply, habang ang mga DC coil ay dinisenyo para sa mga direct-current supply. Ang mga DC coil ay napakapopular sa mga mobile hydraulic equipment dahil sa kanilang maginhawang paggamit kasama ng baterya at mga elektronikong kontrol ng sasakyan.

5. Posible bang patuloy na patakbuhin ang isang hydraulic solenoid valve coil?

Ang ilang mga coil ay may rating na 100% duty cycle; ang ilan ay dinisenyo para sa paulit-ulit na operasyon. Kung sakaling ang coil ay hindi na-rate para sa continuous duty at patuloy na gumagana, tataas ang temperatura at masisira ang coil.

6. Bakit masyadong mainit ang hydraulic solenoid valve coil ko?

Ang mga dahilan ay maaaring sobrang boltahe, maling duty cycle, sobrang temperatura ng kapaligiran, mataas na konsumo ng kuryente, hindi sapat na pagpapakalat ng init, o hindi wastong pagtutugma ng balbula at coil. Dapat mong suriin ang boltahe, kuryente, resistensya, duty cycle, at temperatura ng pagpapatakbo.

7. Nako-customize ba ang mga hydraulic solenoid valve coil?

Oo. Maaaring ipasadya ng mga OEM ang mga sukat ng coil, boltahe, wattage, resistance, windings, connector, lead wires, housing, insulation, mounting configuration, at proteksyon sa kapaligiran ayon sa mga kinakailangan ng hydraulic valve at kagamitan.

8. Paano pahabain ang buhay ng serbisyo ng hydraulic solenoid valve coil?

Pumili ng coil na may wastong electrical ratings at duty cycle; magbigay ng wastong pamamahala ng init; protektahan mula sa kahalumigmigan at kontaminasyon; at i-install nang maayos ang connector. Ang pangmatagalang pagiging maaasahan ay masisiguro sa pamamagitan ng pagsubok para sa tibay sa ilalim ng aktwal na boltahe, temperatura, panginginig ng boses at mga kondisyon ng pagpapatakbo.

Paano pumili ng hydraulic solenoid valve coil

Ang tamang pagpili ng hydraulic solenoid valve coil ay nagpapahiwatig ng higit pa sa boltahe lamang. Ang coil ay dapat na tugma sa hydraulic valve, control system, at kapaligiran.

1. Suriin ang Interface ng Balbula

Una, suriin ang mga detalye ng tagagawa ng balbula, ang mga sukat ng coil, ang paraan ng pagkakabit, ang diyametro ng armature tube, at ang espasyong magagamit para sa pagkakabit. Minsan, kahit ang maliit na hindi pagkakatugma ng mga sukat ay maaaring makahadlang sa tamang pagkakabit.

2. I-verify ang Boltahe ng Operasyon

Tiyakin kung ang sistema ng kontrol ay pinapagana ng boltaheng AC o DC. Ang 12 VDC o 24 VDC ay karaniwang ginagamit sa mga aplikasyong pang-industriya. Ang ibang mga sistema ay maaaring may iba pang mga boltahe.

3. Kalkulahin ang Lakas at Agos

Hanapin ang wattage, current, at resistance na kailangan. Ang sobrang taas na power ay maaaring magdulot ng sobrang pag-init ng balbula, ngunit ang sobrang mababang electromagnetic force ay maaaring hindi makapagpaandar ng balbula.

4. Pagsusuri ng Duty Cycle

Ang coil ay maaaring gamitin nang paulit-ulit o tuluy-tuloy. Ang coil na idinisenyo para sa paulit-ulit na operasyon ay maaaring uminit nang sobra kung patuloy na gagamitin.

5. I-verify ang Temperatura ng Operasyon

Isaalang-alang ang temperatura ng paligid at ang init na nalilikha ng coil. Ang kapaligirang may mataas na temperatura ay nangangailangan ng mga espesyal na materyales at disenyo ng insulasyon.

6. Piliin ang tamang konektor.

Ang uri at oryentasyon ng konektor ay dapat na tugma sa sistema ng mga kable ng makina. Mayroong iba't ibang uri ng konektor, tulad ng mga DIN connector, flying lead, automotive-style connector, at mga custom na terminal.

7. Pagprotekta sa Kapaligiran

Tukuyin ang kapaligiran kung saan gagamitin ang coil—moisture, langis, alikabok, vibration, at mga pagbabago sa temperatura para sa mga kagamitang panlabas o mobile. Ang wastong pagbubuklod at proteksyon ay magpapahaba sa buhay nito.

8. Suriin ang Pagganap ng Elektromagnetiko

Ang coil ay dapat na makalikha ng sapat na puwersang magnetiko upang mapagkakatiwalaang paandarin ang balbula. Ang pagganap ng elektromagnetiko ay nakasalalay sa resistensya, disenyo ng winding, magnetic circuit, at pagkakatugma ng armature.

9. Isaalang-alang ang Pagpapasadya ng OEM

Minsan para sa bagong kagamitang haydroliko, ang pasadyang dinisenyong coil ay mas mahusay na gaganap kaysa sa available na.

Kumuha ng mga sample bago ang malawakang produksyon upang mapatunayan ang boltahe, kuryente, pagtaas ng temperatura, puwersa ng pag-aandar, pagiging tugma ng pag-install, at tibay sa ilalim ng mga kondisyon ng pagpapatakbo.

Pag-iwas sa mga Karaniwang Pagkakamali sa Disenyo ng Hydraulic Solenoid Valve Coil

Ang mahinang pagganap ng balbula o maagang pagkabigo ay maaaring sanhi ng ilang mga pagkakamali sa disenyo.

Pagkakamali 1. Pagpili ng Coil Gamit Lamang ang Boltahe

Hindi lahat ng 24 V hydraulic valve ay maaaring kontrolin ng isang 24 V coil. Dapat ding pareho ang lakas, resistensya, sukat, at magnetic performance.

Pagkakamali #2: Pagpapabaya sa duty cycle

Ang coil na idinisenyo para sa paulit-ulit na operasyon ay maaaring uminit nang sobra kapag patuloy na ginagamit.

Solusyon: Tukuyin ang kinakailangang duty cycle bago ang disenyo.

Error 3: Hindi pinapansin ang temperatura

Ang pagtaas ng temperatura ng coil habang ginagamit. Dapat isaalang-alang ang temperatura ng paligid at ang init na nalilikha.

Pagkakamali 4: Pagpili ng maling konektor

Maaaring pisikal na magkasya ang konektor ngunit may maling konfigurasyon ng pin o mga katangiang elektrikal.

Pagkakamali 5: Pagpapabaya sa Proteksyon sa Kapaligiran

Ang mga makinaryang haydroliko sa labas ay nalalantad sa tubig, langis, alikabok, at panginginig ng boses.

Solusyon: Tukuyin ang kinakailangang antas ng pangangalaga sa kapaligiran sa maagang yugto ng disenyo.

Error 6. Ang Nakalimutang Pagpaparaya

Ang mga sukat ng valve interface at coil ay dapat gawin sa loob ng mga tolerance.
