WL0625 Kahusayan ng Ferrite Core Inductor

Ang ferrite core inductor ay nagbibigay ng matatag na mga halaga ng inductance na may mababang core losses habang pinapanatili ang mga compact na sukat para sa modernong electronic circuitry. Ang mga ferrite core inductor ay maaasahan para sa patuloy na operasyon sa iba't ibang saklaw ng temperatura. Ang mga ito ay makukuha sa iba't ibang hugis at laki, tulad ng mga toroidal na hugis, rod-type na hugis, at drum core na hugis. Ang mga ito ay makukuha na may mga customized na halaga ng inductance, kapasidad sa paghawak ng kasalukuyang, at mga sukat. Ang mga ferrite core inductor ay karaniwang ginagamit sa iba't ibang electronic circuit sa mga consumer electronic device, industrial equipment, automotive electronic device, at communication equipment.

Ang mga Ferrite core inductor ay mahusay na mga electromagnetic device na ginagamit para sa pag-iimbak ng enerhiya at pagsugpo ng ingay sa mga electronic circuit. Ang mga ito ay gawa sa mga insulated copper wire na nakabalot sa isang ferrite core na nagpapataas ng inductance habang binabawasan ang mga core losses. Ang mga Ferrite core inductor ay mahusay din sa paghawak ng mga high-frequency signal. Karaniwang ginagamit ang mga ito sa mga switching power supply, DC-to-DC converter, at mga noise suppression circuit.

Kumuha ng isang Libreng Quote

PDF Download

Pabrika ng OEM Ferrite Core Inductor

Ang mga ferrite core inductor ay mga magnetic component na ginagamit para sa mahusay na pagganap at kinakailangan para sa electronic circuitry. Ang mga ferrite magnetic material ay ginagamit para sa mahusay na pagganap na may mababang core losses.

Ang siksik na istruktura ng ferrite core inductor at ang kakayahang umangkop sa disenyo ng mga ferrite core inductor ay nagbibigay-daan sa mga ito na maisama sa mga power supply, automotive, at industrial na aplikasyon. Ang mga bahaging ito ay may kaunting electromagnetic interference, kaya mainam ang mga ito para sa mga modernong elektronikong aparato. Ang mga ferrite core inductor ay sumikat dahil sa kanilang maaasahang pagganap, mahabang buhay, at matipid na proseso ng pagmamanupaktura.

Video ng Inductor ng Ferrite Coil ng WL0625

mga tagagawa ng inductor ng ferrite core

Mababang Pagkawala ng Ferrite Core Inductor

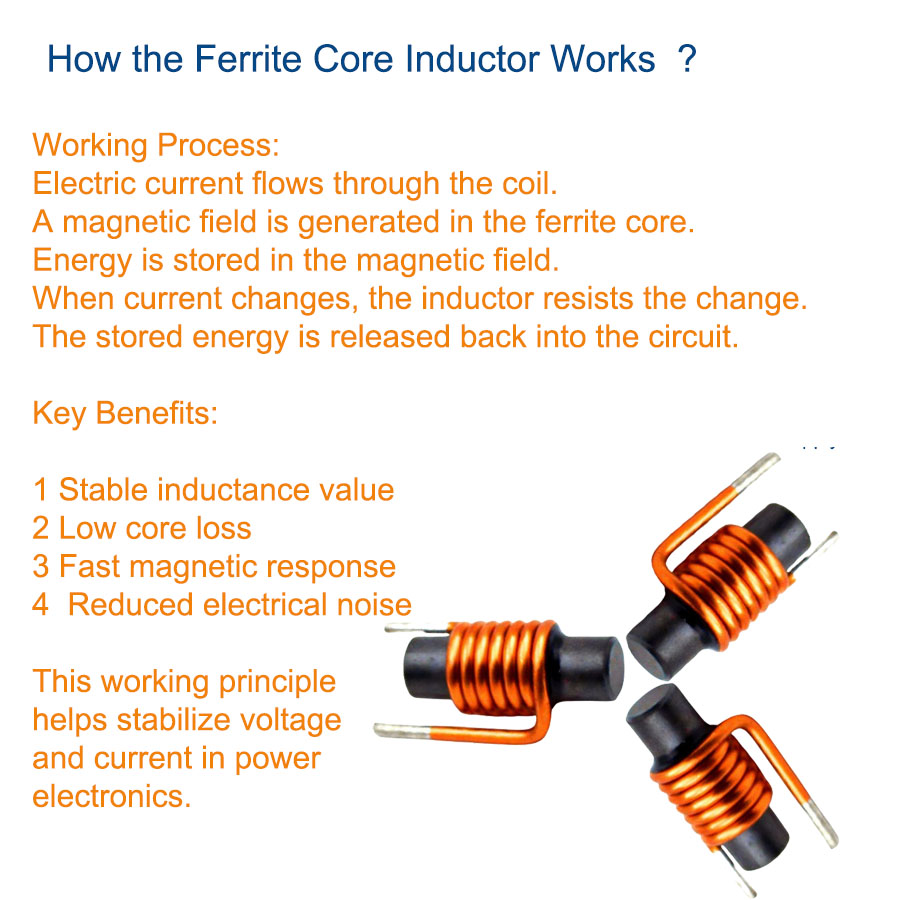

Ferrite Core Inductor para sa EMI Filter

pasadyang inductor ng ferrite core

Datasheet ng Inductor ng Ferrite Core
Ang mga ferrite core inductor ay mga passive component na idinisenyo para sa pag-iimbak ng enerhiya at pag-filter ng EMI.
gumamit ng ferrite magnetic material upang makamit ang mataas na inductance at mababang core losses sa mataas na frequency.
Angkop para sa mga switching power supply, industrial electronics, at mga automotive system.
Electrical Specifications
Yunit ng Halaga ng Simbolo ng Parameter
Induktans L 1µH – 1000µH µH
Pagpaparaya ±L ±10% / ±20%
Rated Current IR 0.1 – 5 A
Paglaban ng DC DCR 0.01 – 5 Ω
Ferrite na Pangunahing Materyal
Temperatura ng Operasyon -40 hanggang +125 °C
Mechanical Pagtutukoy
Halaga ng Parameter
Uri ng Core na Ferrite Core
Konstruksyon Radial / SMD
Materyal ng Kawad na may Enameled na Tanso
Patong na Polyester na may Insulation
Pag-mount ng PCB

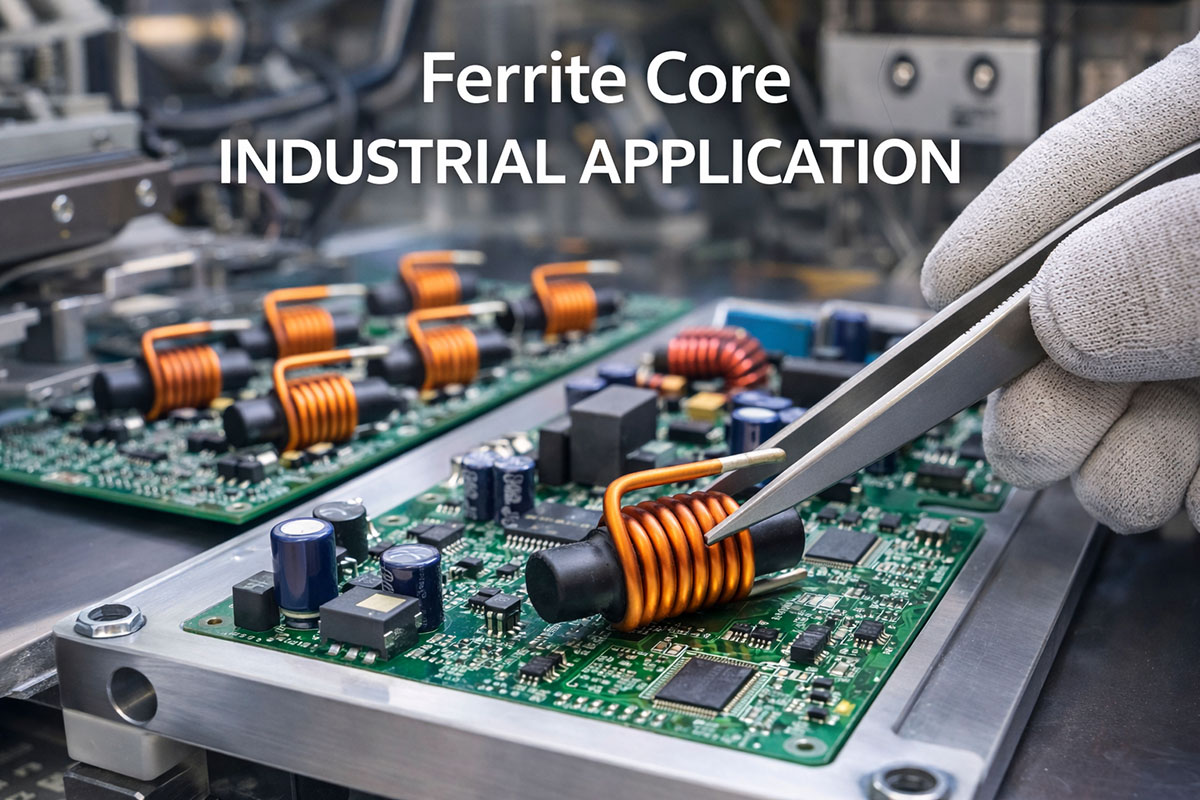

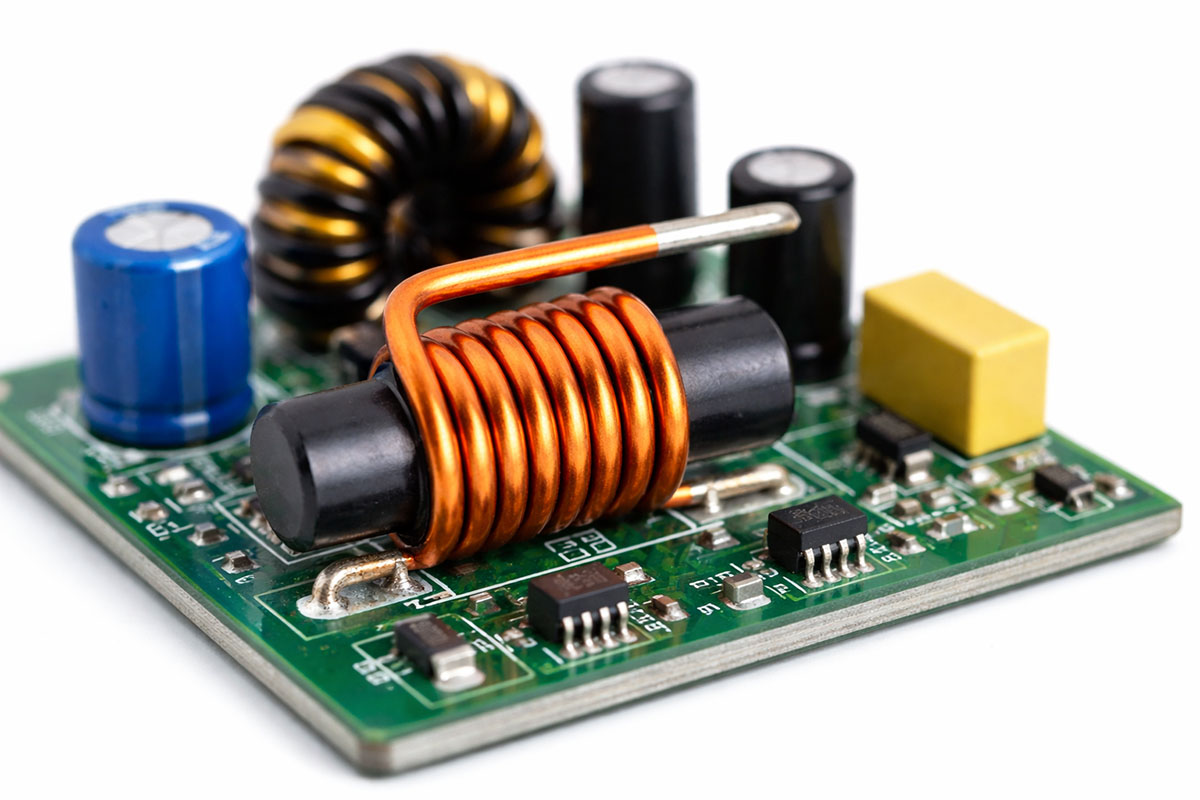

Aplikasyon ng WL0625 Ferrite Core Inductor

Ang mga ferrite core inductor ay karaniwang ginagamit sa mga elektroniko at elektrikal na aparato kung saan kinakailangan ang mga inductor. Ang mga ferrite core inductor ay pangunahing kinakailangan sa mga power supply device. Kinakailangan ang mga ferrite core inductor upang kontrolin at mapanatili ang mga antas ng boltahe sa mga power supply device. Kinakailangan ang mga ferrite core inductor sa mga DC to DC converter kung saan kinakailangan ang pag-iimbak ng enerhiya habang isinasagawa ang mga operasyon ng switching. Kinakailangan ang mga ferrite core inductor upang mag-imbak ng enerhiya habang isinasagawa ang mga operasyon ng switching at magbigay ng kuryente kung kinakailangan upang mapanatili ang mga antas ng boltahe sa mga DC to DC converter.

Kinakailangan ang mga ferrite core inductor sa mga electromagnetic interference filter kung saan kinakailangan ang mga inductor upang maalis ang interference. Kinakailangan ang mga ferrite core inductor sa mga communication device tulad ng mga router, radio device, at network device kung saan kinakailangan ang matatag na transmisyon ng mga signal. Kinakailangan ang mga ferrite core inductor sa mga engine control device, lighting device, at power device sa mga sasakyan. Kinakailangan ang mga ferrite core inductor sa mga industrial control device tulad ng motor control device, automation device, at power device.

Kinakailangan ang mga ferrite core inductor sa mga elektronikong aparato tulad ng mga TV, laptop, at mobile phone. Kinakailangan din ang mga ferrite core inductor sa mga solar device at battery charger kung saan kinakailangan ang kahusayan sa conversion ng kuryente.

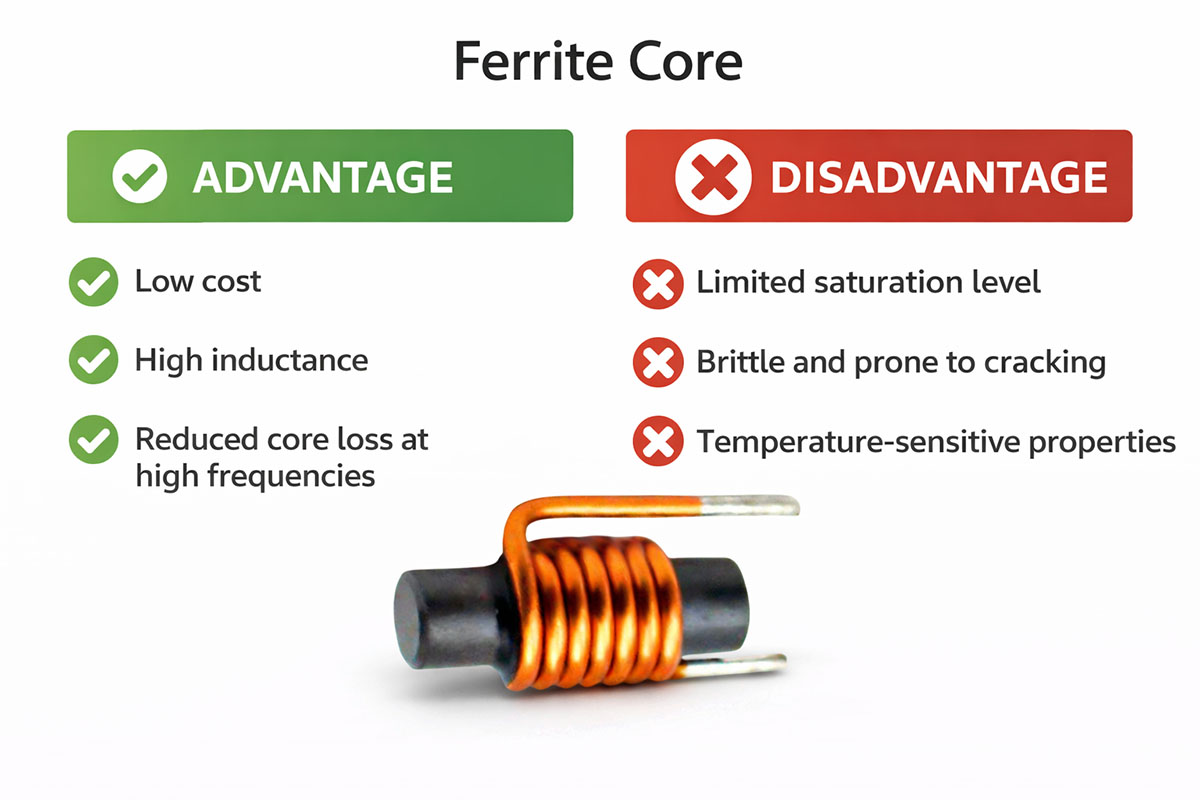

Kalamangan at Disbentaha ng Ferrite Coil Inductor

Bentahe

Ang mga ferrite core inductor ay may ilang mga bentahe, na siyang dahilan kung bakit sila lubhang kapaki-pakinabang. Isa sa mga bentahe ay ang mga ferrite core inductor ay nagbibigay ng mataas na magnetic permeability, na napakahalaga sa pagtiyak na ang mga inductor ay may mataas na inductance at maaaring mapanatiling maliit. Bukod dito, ang mga ferrite core inductor ay nagbibigay ng mababang eddy current dahil sa mababang conductivity, na napakahalaga sa pagtiyak na ang mga ferrite core inductor ay maaaring gumana nang mahusay, lalo na sa mataas na frequency. Bilang karagdagan, ang mga ferrite core inductor ay nagbibigay ng mababang EMI at may mababang pagkakaiba-iba sa mga electric properties, na napakahalaga sa pagtiyak na ang mga ferrite core inductor ay maaaring gamitin sa pagdidisenyo ng mga magaan na aparato.

Ang mga ferrite core inductor ay nakakagawa ng mas kaunting init kumpara sa mga iron core inductor, lalo na kapag ginagamit sa mga high-frequency na aplikasyon. Bukod dito, ang mga ferrite core inductor ay maaaring magawa sa mababang halaga, na napakahalaga sa pagtiyak na ang mga ferrite core inductor ay maaaring magawa nang maramihan.

Mga Disbentaha

Ang mga ferrite core inductor, bagama't lubhang kapaki-pakinabang, ay mayroon ding ilang mga disbentaha, na nagpapahirap sa paggamit ng mga ferrite core inductor sa pagdidisenyo ng mga inductor. Isa sa mga disbentaha ay ang mga ferrite core inductor, bagama't lubhang kapaki-pakinabang, ay maaaring maging malutong at maaaring pumutok kapag napailalim sa mekanikal na stress o impact. Bukod dito, ang mga ferrite core inductor ay maaaring gamitin upang magdisenyo ng mga inductor na may mababang saturation flux density, na lubhang disbentaha, lalo na kapag nagdidisenyo ng mga inductor upang humawak ng mataas na currents.

Mga Madalas Itanong (FAQ) tungkol sa WL0625 Inductor Core Coil Inductor

T1: Para saan ginagamit ang ferrite core?

Pinapabuti ng mga ferrite core ang kahusayan ng inductance at binabawasan ang mga magnetic losses sa mga electronic circuit.

T2: Bakit gagamit ng ferrite sa halip na mga iron core?

Ang mga Ferrite core ay nagbibigay ng mas mababang pagkalugi at mas mahusay na pagganap sa mataas na frequency.

T3: Anong saklaw ng frequency ang angkop?

Karaniwan mula ilang kHz hanggang ilang MHz depende sa uri ng materyal.

T4: Ano ang nagiging sanhi ng sobrang pag-init ng mga inductor?

Mataas na kuryente, magnetic saturation, o labis na resistensya.

T5: Maaari bang ipasadya ang mga ferrite inductor?

Oo, maaaring ipasadya ang halaga ng inductance, laki, at rating ng kasalukuyang.

T6: Ano ang saturation current?

Ang kasalukuyang antas kung saan ang inductance ay bumaba nang malaki.

T7: Maaasahan ba ang mga ferrite inductor?

Oo, kapag dinisenyo at ginawa nang maayos.

Paano Pumili ng Ferrite Core Inductor

Upang pumili ng ferrite core inductor, mahalagang isaalang-alang ang ilang mga parameter upang matiyak ang maaasahang pagganap ng circuit.

Ang unang parametro na dapat isaalang-alang ay ang halaga ng inductance. Mahalagang pumili ng inductor na may halaga ng inductance na nakakatugon sa mga kinakailangan sa disenyo ng circuit. Dapat ding isaalang-alang ang tolerance ng inductance para sa mga tumpak na aplikasyon.

Dapat ding isaalang-alang ang rated current at saturation current ng ferrite core inductor. Tinutukoy ng rated current ang pinakamataas na antas ng current na kayang hawakan ng isang inductor nang hindi nanganganib na mapinsala. Sa kabilang banda, tinutukoy ng saturation current ang antas ng current na kayang hawakan ng isang inductor nang hindi nawawala ang mga magnetic characteristics nito. Mahalagang pumili ng inductor na may sapat na current margin upang maiwasan ang sobrang pag-init.

Ang DC resistance, na kilala rin bilang DCR, ay isang mahalagang parametro na dapat isaalang-alang. Mahalagang pumili ng inductor na may mababang DC resistance upang maiwasan ang pagkawala ng kuryente. Ang mataas na DC resistance ay maaaring humantong sa labis na pagbuo ng init, na makakaapekto sa pagganap ng aparato.

Dapat ding isaalang-alang ang frequency upang magarantiya ang maaasahang pagganap ng ferrite core inductor. Ang mga ferrite core inductor ay may iba't ibang katangian para sa iba't ibang materyales. Mahalagang pumili ng inductor na may materyal na ferrite core na angkop sa kinakailangang frequency.

Dapat ding isaalang-alang ang thermal performance upang magarantiya ang maaasahang performance. Mahalagang pumili ng inductor na may high-temperature insulation material upang mapahusay ang lifespan nito.

Ang mga mekanikal na sukat at uri ng pagkakabit ay dapat na angkop para sa layout ng circuit. Dapat suriin ang diyametro ng core, taas, at pagitan ng mga terminal bago umorder.

Ang isa pang salik ay ang mga kinakailangan sa kapaligiran tulad ng resistensya sa halumigmig, resistensya sa panginginig ng boses, at kaligtasan sa pagkakabukod, lalo na para sa paggamit sa sasakyan o industriyal.

Panghuli, ang kakayahan ng supplier ay isa ring mahalagang salik. Ang isang mapagkakatiwalaang supplier ay makakapagbigay ng matatag na kalidad, kakayahan sa pagpapasadya, at kakayahan sa produksyon.

Ang pagpili ng tamang ferrite core inductor ay makakatulong na mapakinabangan ang kahusayan, maiwasan ang pagkabigo, at magbigay ng katatagan ng produkto.
