Электромагнитный зажим для механического оборудования

Производитель высокоэффективных электромагнитных зажимов

Электромагнитный зажим для тяжелых металлических компонентов

Электромагнитный зажим для сварочных и сборочных инструментов

Энергоэффективный электромагнитный зажим для промышленности

Электромагнитный зажим постоянного тока для надежной фиксации материалов.

Показан слайд 1 из 6

Электромагнитный зажим WL4542 для систем промышленной автоматизации

Электромагнитный зажим — это сложное магнитное удерживающее устройство, использующее электрическую энергию для создания сильной магнитной силы, позволяющей захватывать металлические предметы. Электромагнитные зажимы применяются в промышленной автоматизации, производственном оборудовании, робототехнике, сварочных системах и системах перемещения материалов. Электромагнитные зажимы обеспечивают быструю работу, точное позиционирование и надежную фиксацию. Электромагнитные зажимы легко управляются, и, в отличие от постоянных магнитов, питание просто включается и выключается. Электромагнитные зажимы выпускаются различных размеров, форм и с разной силой воздействия и используются во многих отраслях промышленности. Благодаря компактным размерам, высокой магнитной эффективности и длительному сроку службы, электромагнитные зажимы являются важными элементами современных промышленных систем. Электромагнитные зажимы также могут быть изготовлены на заказ для конкретных применений, требующих определенного напряжения, силы воздействия и условий установки.

Консультация

Скачать PDF

Обзор продукции компании: электромагнитные зажимы

Электромагнитный зажим — это электрически управляемый магнит, используемый для захвата, подъема, позиционирования или фиксации ферромагнитных материалов. Он состоит из катушки, магнитного сердечника, корпуса и системы электрического соединения. Магнитное поле генерируется, когда электрический ток протекает через катушку, создавая силу притяжения для захвата металлических предметов. При отключении питания магнитное поле исчезает, и предмет мгновенно освобождается. Электромагнитные зажимные устройства широко используются в промышленной автоматизации, робототехнике, машиностроении, сборочных линиях и металлообрабатывающем оборудовании. Управляемость электромагнитных зажимов делает их подходящими для применений, требующих безопасности и многократных циклов удержания.

Как работает электромагнитный зажим

Электромагнитный зажим представляет собой электромагнитную катушку, которая преобразует электрическую энергию в магнитную силу. Магнитное поле генерируется вокруг железного сердечника при подаче на катушку постоянного напряжения и протекании тока через обмотки. Магнитное поле увеличивает силу притяжения сердечника и позволяет зажиму надежно удерживать сталь или любой магнитный материал.

Сила удержания зависит от многих факторов, включая мощность катушки, материал сердечника, расстояние между воздушными зазорами, площадь контакта, напряжение питания и т. д. При отключении электропитания магнитное поле исчезает, и объект может быть мгновенно освобожден. Электромагнитные зажимы являются идеальными устройствами для автоматизированных промышленных применений благодаря простоте управления включением/выключением.

Видео компактного электромагнитного зажима

Подробная информация о нестандартном электромагнитном зажиме.

Небольшой электромагнитный зажим для интеграции оборудования.

Электромагнитный зажим для промышленных систем управления

Особенности и преимущества конструкции электромагнитного зажима

Компактный электромагнитный зажим для высокоточных применений

Высокосиловой электромагнитный зажим для фиксации металла.

Технология электромагнитных зажимов и принцип их работы.

Технический электромагнитный зажим

Бренд	Технология Вэйлун	Номер модели	WL4542
Номинальное напряжение (В)	DC 12V или 24V	Номинальная мощность (Вт)	2-5 W
Режим работы:	Питание включено, магнит включен.	Удерживающая сила (Н)	20 кг
рабочая обязанность	100%	Сопротивление	100 Ω
Срок службы	100 тысяч раз	Сертификаты	CE, ROHS, ISO9001,
Материал	Корпус из углеродистой стали для магнитов высшего качества	Длина провода (мм)	50 ММ
Стиль установки	Отверстие для винта	Допуск на размер	± 0.1 мм
Водонепроницаемый	Ничто	Класс изоляции	B
Hi-Pot тест	AC 600V 50/60Hz 2s	Сила удержания без возбуждения	0
Рабочая температура	-10 ° C-100 ° C	Рабочий цикл	1-100%
Глубина резьбы (мм)	/	Условия Оплаты	ТТ или ЛК при предъявлении
Пример заказа	Да.	ГАРАНТИЯ	2 лет
Мин. заказ	2000 шт.	ПРОИЗВОДСТВЕННАЯ МОЩНОСТЬ	5000 шт в неделю
Срок поставки	30 дней	Порт погрузки	Shenzhen

Зачем нужны электромагнитные зажимы?

Растет ли популярность?

Электромагнитные захваты становятся все более популярными, поскольку современные отрасли промышленности требуют более быстрого, безопасного и автоматизированного производства. Возможность управления их магнитными свойствами в режиме реального времени делает электромагнитные зажимы привлекательными для робототехники, «умных» заводов и автоматизированных сборочных систем.

По сравнению с традиционными механическими зажимами, электромагнитные зажимы обладают преимуществами простоты в эксплуатации, меньшего количества движущихся частей и точного позиционирования. Электромагнитные зажимы сокращают трудозатраты и повышают эффективность производства.

Развитие промышленной автоматизации, электромобилей, робототехники и передовых технологий в производстве привело к росту спроса на надежные магнитные зажимные устройства. Малые размеры, адаптируемые характеристики и простая интеграция с системами управления делают электромагнитные зажимы важной технологией для будущего промышленного развития.

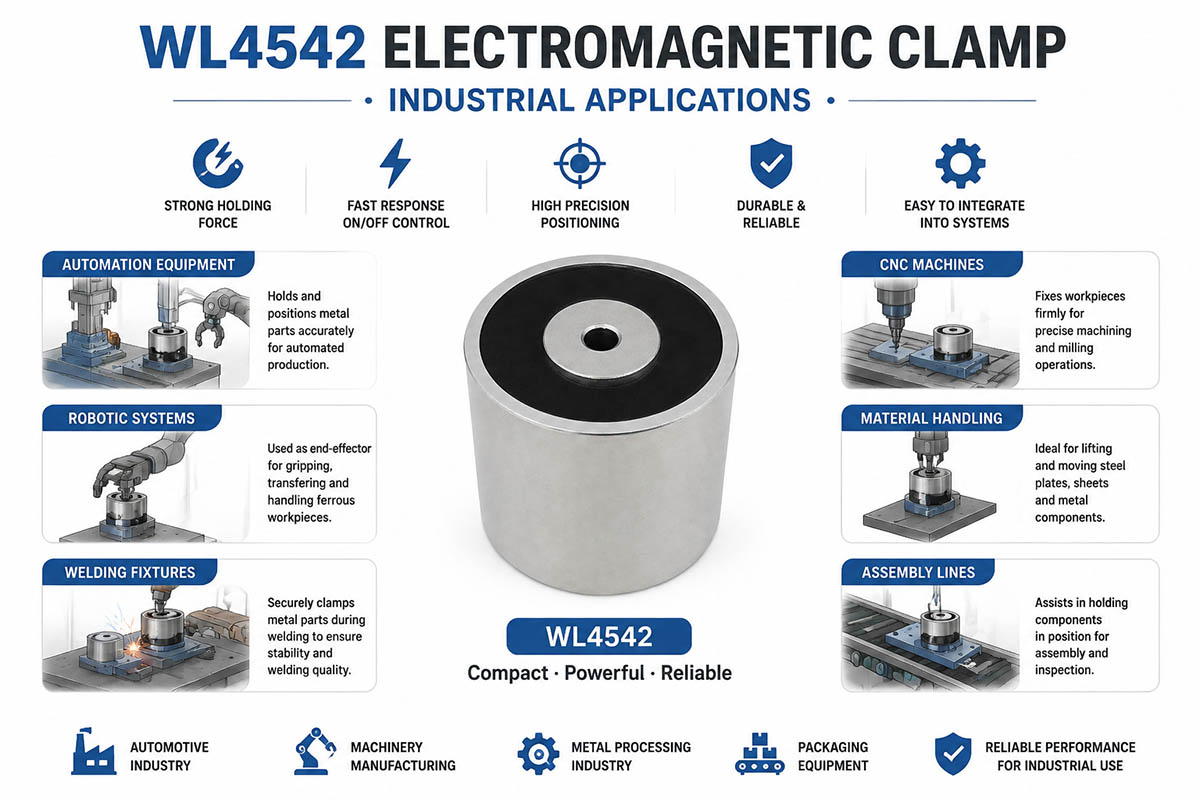

Компактный электромагнитный зажим для промышленного применения

Магнитные зажимы широко используются во многих отраслях промышленности благодаря высокой удерживающей способности и простоте управления. Электромагнитные зажимы применяются в автоматизированных производственных системах для позиционирования и захвата металлических компонентов при сборке, контроле качества и обработке.

Магнитные зажимы — это надежные манипуляторы для роботизированной обработки стальных деталей, компонентов машин и листового металла. Электромагнитные зажимы быстро меняются, повышают эффективность производства и минимизируют ручную обработку.

Использование электромагнитных зажимов для фиксации заготовок в точно заданном положении улучшает качество сварки и минимизирует перемещение заготовки во время обработки. Электромагнитные зажимы также используются в качестве приспособлений при механической обработке и шлифовании на станках с ЧПУ и обрабатывающих центрах.

Электромагнитные зажимы используются в автоматизации производственных линий, сборке компонентов и системах перемещения материалов в автомобильной промышленности. Они также применяются в упаковочном оборудовании, металлообрабатывающем оборудовании, лабораторном оборудовании и системах промышленного тестирования.

Электромагнитные зажимные зажимы все чаще используются в интеллектуальных фабриках и производственных системах Индустрии 4.0 благодаря регулируемой силе удержания и автоматизированному управлению. Гибкость, надежность и энергоэффективность электромагнитных зажимов делают их неотъемлемой частью современных систем промышленной автоматизации.

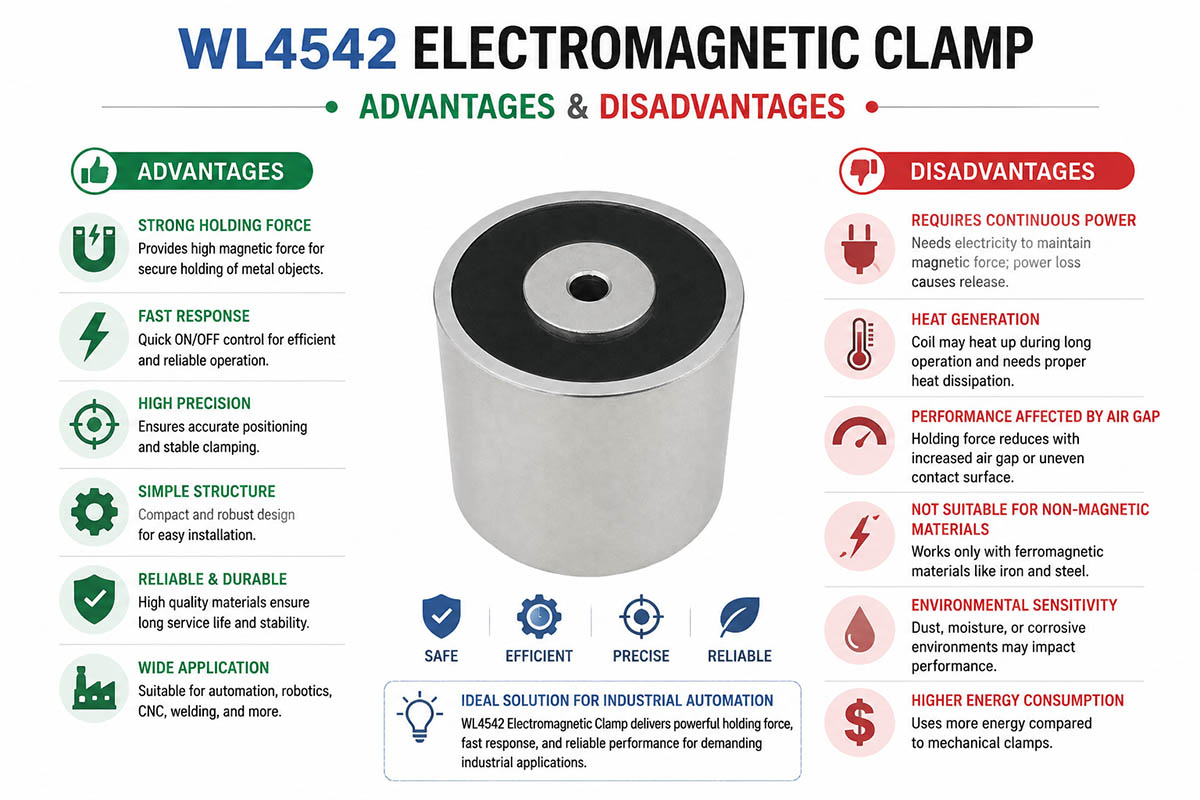

Преимущества и недостатки электромагнитного зажимного устройства.

Преимущества и недостатки электромагнитных зажимных устройств.

Преимущества

Преимущества электромагнитных зажимных зажимов находят применение в промышленности. Главное преимущество электромагнитных зажимных зажимов заключается в возможности магнитного управления для мгновенного захвата или освобождения с помощью электрических сигналов. Электромагнитные зажимные зажимы обеспечивают высокую силу захвата, точность позиционирования и легкую интеграцию с системами автоматизации.

Электромагнитные зажимные устройства повышают эффективность производства, сводя к минимуму ручные операции и обеспечивая возможность роботизированной обработки. Электромагнитные зажимные устройства предлагаются в различных размерах и могут быть изготовлены на заказ в соответствии с требованиями конкретного применения. Их простая конструкция гарантирует надежную работу и длительный срок службы.

Недостатки

Электромагнитные зажимные устройства имеют как преимущества, так и недостатки. Для поддержания магнитной силы им требуется постоянная электрическая мощность, что может привести к увеличению энергопотребления при длительной работе.

Непрерывная работа катушки может приводить к выделению тепла, поэтому требуется регулирование температуры. На производительность могут влиять большой воздушный зазор или неровная контактная поверхность. Электромагнитные зажимы также зависят от стабильного источника питания, а отключение электроэнергии приводит к потере удерживающей силы.

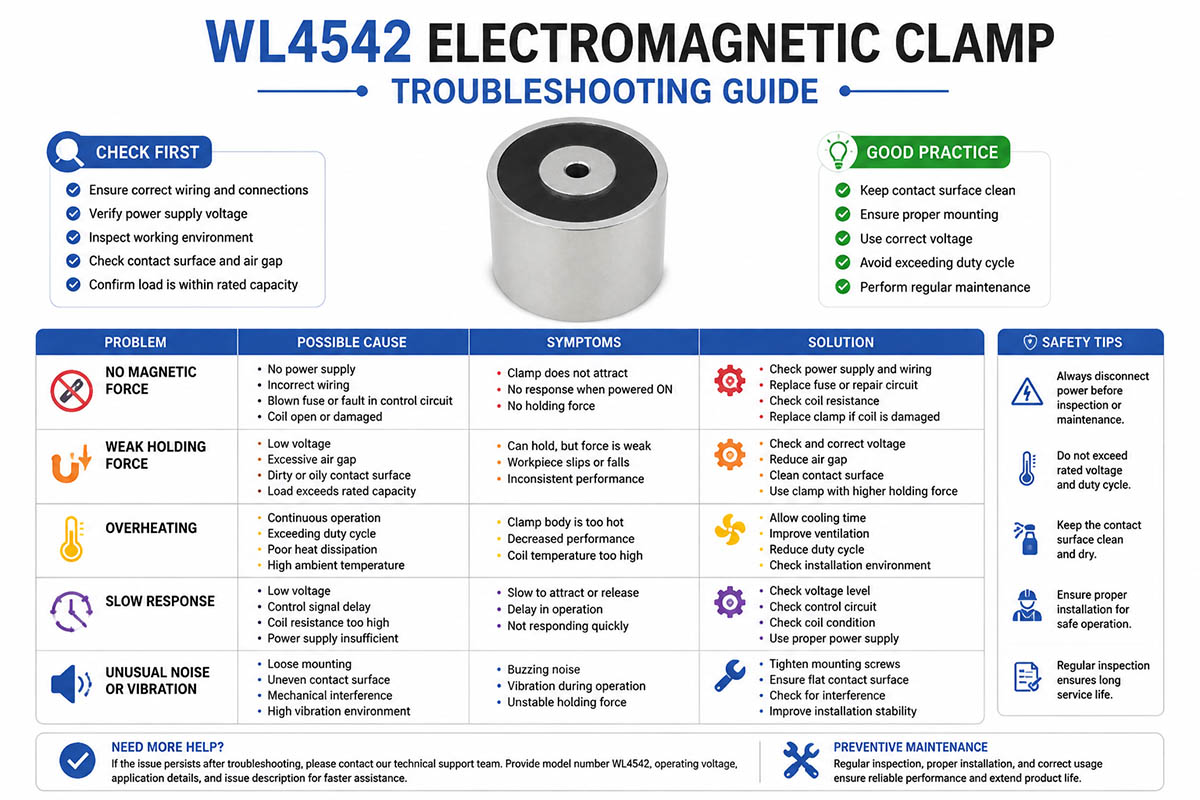

Устранение неполадок электромагнитных зажимных устройств

Если электромагнитный зажим не работает должным образом, можно проверить ряд распространенных неисправностей.

Отсутствие магнитного поля. Убедитесь в правильности подключения блока питания. Проверьте наличие электрических неисправностей в проводке, напряжении и сопротивлении катушки.

Низкое удерживающее усилие:

Магнитная сила электромагнитного зажимного устройства может быть слабой из-за большого воздушного зазора, загрязненной контактной поверхности, неправильного напряжения или обрыва катушек. Очистите контактную поверхность и проверьте условия эксплуатации.

Проблема перегрева:

Эксплуатация электромагнитного зажима сверх номинального рабочего цикла приводит к перегреву. Выберите подходящую модель для непрерывной работы или улучшите условия охлаждения.

Нестабильная работа: 1.

Нестабильная работа может быть вызвана неплотными соединениями, вибрацией или неправильной установкой. Проверьте крепежные винты и электрические соединения.

Медленный ответ:

Проблемы с системой питания или управления могут повлиять на скорость срабатывания электромагнитных зажимов. Низкое напряжение: проверьте цепь управления и выходную мощность.

Регулярный осмотр, правильная установка и профилактическое техническое обслуживание могут увеличить срок службы электромагнитных зажимов и обеспечить их надежную работу.

Часто задаваемые вопросы о нестандартных электромагнитных зажимах

1. Что такое электромагнитный зажимной фиксатор?

Электромагнитные зажимные устройства широко применяются для фиксации ферромагнитных материалов, таких как детали из железа или стали. Это устройство может использоваться в промышленной автоматизации, робототехнических системах, сварочных приспособлениях, станках с ЧПУ, сборочных устройствах и системах перемещения материалов. Оно использует электромагнитную силу для быстрого и безопасного зажима без каких-либо механических движущихся частей.

2. Как работает электромагнитный захват?

Электромагнитный зажим работает по принципу создания магнитного поля с помощью электрической катушки. Через катушку проходит электрический ток. Сердечник магнита намагничивается, и возникает сила притяжения. При отключении питания магнитное поле исчезает, и объект падает. Включение/выключение обеспечивает точное и автоматизированное управление.

3. Какую нагрузку можно закрепить с помощью электромагнитного зажима?

Сила электромагнитного зажима зависит от многих факторов, таких как конструкция зажима, мощность катушки, материал магнитного сердечника, площадь контакта и тип материала. Электромагнитные зажимы могут различаться по размеру. Существуют небольшие зажимы, способные удерживать легкие детали, и мощные промышленные зажимы, которые могут работать даже с крупными стальными деталями.

4. Какое напряжение необходимо для работы электромагнитного зажима?

Электромагнитные зажимные устройства могут работать при различных напряжениях. Наиболее популярны напряжения 12 В постоянного тока, 24 В постоянного тока, 48 В постоянного тока, а также нестандартные номинальные напряжения. Требуемое напряжение зависит от области применения и системы управления. Правильный выбор напряжения гарантирует стабильную работу, предотвращает перегрев и продлевает срок службы изделия.

5. Возможно ли использовать электромагнитный зажимной механизм на нержавеющей стали?

Это зависит от типа нержавеющей стали. Некоторые ферритные и мартенситные марки нержавеющей стали являются магнитными и могут использоваться с электромагнитным зажимом. В отличие от них, многие аустенитные нержавеющие стали немагнитны. Перед выбором настоятельно рекомендуется провести тестирование материала.

6. Мой электромагнитный зажим теряет свой магнетизм. Почему?

Снижение магнитной силы может быть вызвано несколькими причинами, такими как недостаточное электропитание, поломка катушки, слишком большой воздушный зазор, загрязнение контактной поверхности, неправильная установка и перегрев. Проверка электрических соединений, очистка поверхности магнита и подача правильного напряжения помогут восстановить нормальную работу.

7. Каковы преимущества электромагнитного зажима?

Электромагнитные зажимы обладают множеством преимуществ: быстрое захватывание и освобождение, точное позиционирование, простое управление с помощью автоматизированных систем, компактная конструкция и длительный срок службы. Электромагнитные зажимы позволяют повысить эффективность производства, сократить ручной труд и упростить циклы повторяющихся операций в современных производственных условиях.

8. Как проводить техническое обслуживание электромагнитного зажима?

Надлежащее техническое обслуживание должно включать проверку электрических соединений, осмотр состояния катушки, очистку контактной поверхности, контроль температуры и проверку стабильности монтажа. Необходимо не превышать указанный рабочий цикл и обеспечивать защиту от чрезмерной влажности, пыли и механических повреждений. Правильное техническое обслуживание продлит срок службы изделия и улучшит его магнитные характеристики.

Как выбрать магнитный зажим

Выбор подходящего электромагнитного зажимного устройства требует всестороннего анализа требований к применению, условий эксплуатации и ожидаемых характеристик.

Сначала рассчитайте необходимую силу удержания. Магнитная сила электромагнитного зажимного устройства должна быть достаточно сильной, чтобы надежно зафиксировать обрабатываемый материал. Учитывайте вес заготовки, состояние поверхности и силу перемещения.

Во-вторых, определите требуемое напряжение и мощность. Электромагнитные зажимные устройства доступны в продаже с различными вариантами напряжения постоянного тока. Убедитесь в совместимости электромагнитного зажима с системой управления и источником питания.

Во-третьих, что насчет рабочей среды? В условиях высокой температуры, запыленности, влажности или вибрации необходимо выбирать электромагнитные зажимы с соответствующей степенью защиты и из высокопрочных материалов.

В-четвертых, следует учитывать размер и способ крепления. Размеры электромагнитных захватов должны соответствовать имеющемуся монтажному пространству. Зажимы меньшего размера подходят для стесненных условий монтажа, в то время как зажимы большего размера обеспечивают большую удерживающую силу.

В-пятых, следует учитывать частоту работы и коэффициент заполнения. В приложениях, требующих непрерывной работы, электромагнитные зажимы следует выбирать с учетом теплоотвода и срока службы.

Кроме того, следует учитывать тип материала. Электромагнитные зажимные устройства могут работать только с ферромагнитными материалами, такими как железо и сталь. Для других материалов могут потребоваться альтернативные зажимные устройства. Немагнитные материалы.

Наконец, следует отдать предпочтение проверенному производителю, который предоставляет техническую поддержку, возможности индивидуальной настройки и гарантию качества. Правильно подобранный электромагнитный зажим повышает эффективность автоматизации, сокращает время простоя и обеспечивает безопасную работу.

Как избежать распространенных ошибок при проектировании электромагнитных зажимных устройств

Не следует выбирать магнитную силу, слишком малую для нагрузки, возникающей в процессе эксплуатации.

Не следует игнорировать воздушные зазоры между зажимом и заготовкой.

Для предотвращения перегрева используйте соответствующее напряжение на катушке.

Учитывайте рассеивание тепла во время длительной эксплуатации.

Для обеспечения стабильной работы необходимо правильно подобрать конструкцию крепления.

Не используйте электромагнитные зажимные устройства для работы с неподходящими материалами.

Спроектируйте систему с надлежащей электрической защитой.

Проверяем характеристики удержания в реальных условиях эксплуатации.

Подумайте о техническом обслуживании, необходимом в процессе разработки продукта.

Не следует проектировать, не учитывая ограничения по рабочему циклу.
