Un solenoid este o componentă crucială care trebuie selectată cu atenție. De fapt, unii utilizatori întâmpină adesea dificultăți precum lipsa unei forțe suficiente, supraîncălzirea, zgomotul, durata de viață scurtă și incompatibilitatea cu sistemul de alimentare.
Această „Gardă a cumpărătorului de solenoizi” își propune să ofere o sursă utilă și organizată de informații: definiția și funcționarea electromagneților, componentele solenoizilor, avantaje și dezavantaje, aplicațiile solenoizilor, întrebări frecvente și rezolvarea problemelor legate de solenoizi. Scopul aici este de a servi drept ghid pentru cei care cumpără un solenoid.
Capitolul 1. Ce este un electromagnet?
Un electromagnet este un actuator electromagnetic care are capacitatea de a converti energia electrică în mișcări liniare folosind forțe electromagnetice. Un piston feromagnetic (armătură) este tras și împins de un câmp magnetic generat de un curent care curge printr-o bobină datorită energiei electrice.
Solenoizii își găsesc aplicații în sisteme de automatizare, sisteme auto, dispozitive inteligente, dispozitive medicale și mașini industriale unde există o cerință pentru o mișcare rapidă și precisă.
Exemple de solenoizi comuni:
– Solenoizi de împingere
– Solenoizi de tragere
– Solenoid de tip „push-pull”
– Solenoizi tubulari
– Solenoizi rotativi
– Solen de fixare (blocare)
– Electrovalve
Capitolul 2: Principiul de funcționare al unui electromagnet
Un electromagnet funcționează prin inducție electromagnetică:
Curentul trece prin firele de cupru din bobină
– În jurul bobinei se dezvoltă un câmp magnetic
– Forța magnetică atrage pistonul de fier spre centrul bobinei
– Se creează o mișcare liniară (împingere sau tragere)
– Puterea este retrasă, moment în care pistonul revine la poziția inițială datorită forței arcului sau gravitației.
Caracteristici cheie ale un electromagnet Circulaţie:
– Este liniară și rapidă (milisecunde). – Forță maximă la începutul contracției. – Forța diminuează în timp, pe măsură ce este utilizată în fiecare cursă. – Majoritatea solenoizilor sunt proiectați să funcționeze pe un ciclu de funcționare intermitent și nu pe un ciclu de funcționare continuu.
Capitolul 3: Structura unui electromagnet tipic
Un solenoid de bază este compus din câteva componente de bază:
1) Bobină
– Înfășurare din cupru cu izolație emailată
– Determină tensiunea, rezistența, consumul de energie și creșterea temperaturii
2) Piston
– Miez de fier portabil
– Transformă forța magnetică în mișcare
3) Miez fix / Jug
– Indică direcția fluxului magnetic.
– Îmbunătățește eficiența și întreaga armată
4) Arc de revenire
– Readuce sistemul la starea inițială dacă nu este alimentat cu energie electrică
– Siguranță în situații critice
5) Locuințe
– Construite din oțel, oțel inoxidabil sau plastic
– Oferă protecție și un loc pentru montarea unității
6) Cabluri/terminale
– Se conectează la sursa de alimentare sau la placa de control
Capitolul 4: Tipurile de electromagneți
Un electromagnet este o componentă electromagnetică care creează un câmp magnetic prin aplicarea unui curent electric prin bobina sa. Spre deosebire de magneții permanenți, un electromagnet poate fi oprit după bunul plac. De asemenea, îi puteți modifica forța magnetică reglând cantitatea de curent sau schimbând forma bobinei. Principalele aplicații ale electromagneților sunt automatizarea industrială, industria auto, dispozitivele medicale, electrocasnicele și dispozitivele electronice. În funcție de structură, modul de acțiune și aplicația specifică, există mai multe varietăți de electromagneți.
1. Electromagneți de curent continuu.
Electromagneții de curent continuu utilizează curent continuu (CC) pentru a genera un câmp magnetic constant. Aceștia sunt utilizați pe scară largă ca parte a solenoizilor, releelor, încuietorilor de uși și echipamentelor industriale automatizate. Unul dintre principalele avantaje ale electromagneților de curent continuu este construcția lor simplă, răspunsul rapid și fiabilitatea.
Aplicațiile includ:
sisteme de închidere a ușilor,
automate,
sisteme de control industrial,
actuatoare auto,
Forța generată de un electromagnet de curent continuu depinde de numărul de înfășurări din bobină, de valoarea curentului care trece prin bobină și de materialul miezului.
2. Electromagneți de curent alternativ.
Electromagneții de curent alternativ sunt alimentați de curent alternativ (CA). Curentul alternativ inversează continuu direcția, astfel încât câmpul magnetic al electromagnetului se schimbă în mod corespunzător. Aceștia sunt adesea utilizați într-o serie de aplicații, inclusiv transformatoare, contactoare și sisteme industriale.
În general, electromagneții de curent alternativ au forțe de atracție mai mari în comparație cu electromagneții de curent continuu. Cu toate acestea, aceștia pot fi predispuși la vibrații și pot genera zgomot. Pentru a evita supraîncălzirea, miezul este alcătuit dintr-un laminat de foi subțiri de metal.
Aplicațiile sunt:
Contactoare de curent alternativ,
magneți industriali,
sonerii electrice și
transformatoare.
3. Electromagneți solenoizi.
Un electromagnet solenoid este probabil unul dintre cele mai populare tipuri de electromagneți. Un solenoid este o combinație între o bobină de sârmă și un piston (sau armătură) mobil. Prin intermediul curentului care curge prin bobină, pistonul este forțat să se miște.
Avantajul solenoizilor este dimensiunea lor mică și timpul de răspuns rapid. Acești electromagneți pot avea diferite tipuri de construcție: solenoid de împingere, solenoid de tragere și solenoid de menținere.
Principalele aplicații:
dispozitive medicale,
automate,
injectoare (injectoare de combustibil),
încuietori electronice,
valve hidraulice și pneumatice.
4. Solenoizi cu blocare.
Solenoizii cu blocare sunt un caz particular de actuator electromagnetic. Particularitatea solenoizilor cu blocare constă în capacitatea lor de a-și menține poziția fără a aplica curent constant. Acest lucru se realizează prin crearea unui câmp magnetic permanent suplimentar.
Avantajele solenoizilor cu blocare includ consum redus de energie, funcționare staționară, creștere mai mică a temperaturii și comutare fiabilă.
Aplicații majore:
contoare inteligente,
încuietori electronice,
aparatură medicală,
auto,
unități de telecomandă.
5. Magnet electric rotativ.
Spre deosebire de un solenoid, un electromagnet este proiectat să efectueze o mișcare de rotație, nu longitudinală. Magnetul electric rotativ transformă energia electrică în câmp magnetic rotativ.
Avantajul unui magnet rotativ electric este funcționarea rapidă, performanța fiabilă și structura compactă.
Domenii tipice de utilizare:
sisteme de camere,
echipamente de automatizare a biroului,
mașini de sortare în industrie,
robotică.
6. Ridicare electromagnetică.
Electromagneții de ridicare sunt electromagneți puternici pentru ridicare. Sunt utilizați pe scară largă în oțelării, industria fierului vechi și depozite. În plus, materialul ridicat nu trebuie să fie atras.
Electromagneții de ridicare sunt în general alimentați de curent continuu pentru a asigura magnetism continuu. Odată ce alimentarea cu energie electrică a fost oprită, materialul poate fi descărcat fără efort.
Aplicațiile tipice includ:
tratarea deșeurilor metalice,
transportul plăcii de oțel,
sisteme de macarale,
sortarea metalelor.
7. Menținere electromagnetică.
Ținerea unui electromagnet produce o forță magnetică pentru a fixa o ușă, un dispozitiv de fixare sau un sistem mecanic. Aplicația principală este asociată cu securitatea și controlul automat.
Exemplele includ:
încuietori electromagnetice pentru uși,
uși antifoc,
sisteme de prindere,
sisteme de control al accesului.
Capitolul 5: De ce sunt preferați electromagneții (ce caută cumpărătorii)
1) Răspuns rapid – Timpul de comutare tipic este de 10–50 ms și este optim pentru o acționare rapidă.
2) Control simplu - Funcționează în ambele moduri Pornit/Oprit folosind relee, tranzistoare sau ieșiri MCU - fără nicio comandă externă specială
3) Compact, dar puternic – Are o putere puternică, este compact și util.
4) Fiabilitate ridicată – Puține piese mobile duc la o durată de viață mai lungă dacă sunt proiectate corect.
5) Cost - Comparativ cu motoarele, cutiile de viteze și servosistemele, relativ ieftin.
6) Siguranță în caz de defecțiune - În modelele cu revenire cu arc, resetarea se produce automat la întreruperea alimentării.
Capitolul 6: Dezavantaje și limite (Avertismente pentru cumpărător)
1) Cursă limitată – 2 până la 20 mm pentru mișcări tipice.
2) Putere instantanee ridicată – Curentul de pornire pentru energizare poate afecta bateriile sau sursele de alimentare.
3) Acumulare de căldură — Energizarea poate provoca supraîncălzirea dacă este continuă și nu este controlată corespunzător.
4) Profil de forță fix – Forța de tragere și împingere nu poate fi modificată în timpul funcționării.
5) Zgomot mecanic – Contactul dintre piesele metalice poate produce zgomot din cauza ricoșării.
Capitolul 7. Utilizări comune ale unui electromagnet
Automatizare industriala
Industrial
– Mecanisme de hrănire
– Sisteme de sortare
– Dispozitive de blocare și poziționare
autoturisme
– Încuietori de uși
– Controlul transmisiei
– Obturatoare pentru faruri frontale
Dispozitive inteligente
– Încuietori inteligente pentru uși
– Automate de vânzare
– Sisteme de prezență
Echipament medical
– Controlul fluidelor
– Dispozitive de diagnosticare
– Blocaje de siguranță
Echipamente de birou și comerciale
– Imprimante
– Copiatoare
– Contoare de valută
Capitolul 8. O listă de verificare pentru cumpărătorii de electromagneți (parametri cheie de selecție)
Înainte de a cumpăra un solenoid, ar trebui:
– Tensiune nominală (CC sau CA)
– Forța de împingere/tragere necesară în timpul cursei de lucru
– Lungimea cursei
– Ciclu de funcționare (intermitent SAU continuu)
– Consumul de energie
– Interval de temperatură ambientală
– Durata de viață estimată (cicluri)
– Limite de zgomot și vibrații
– Spațiul de instalare disponibil și metoda de montare
Capitolul 9. Întrebări frecvente adresate cumpărătorilor
Î1: Cum pot determina forța necesară a solenoidului?
Forța de frecare dintre șuruburi, greutatea sarcinii, forța arcurilor și un factor de siguranță (de obicei între 1.3 și
Î2: Este posibil ca un solenoid să rămână
Doar solenoizii cu funcție continuă pot face asta. Majoritatea solenoizilor tipici trebuie să fie acționați prin impulsuri.
Î3: Care este diferența dintre solenoizii de împingere și solenoizii de tragere?
În cazul solenoizilor de împingere, solenoidul forțează pistonul/pistonul să se miște spre exterior. Următoarea întrebare este
Î4: De ce ar putea funcționa pe bancul de lucru, dar nu și în produs?
Cauze: Cădere de tensiune, nealiniere mecanică, lipsa marjei de forță sau supraîncălzire.
Î5: Sunt preferabile solenoizii cu blocare pentru dispozitivele alimentate cu baterii?
Da. Solenoizii cu blocare rămân în poziție fără a fi alimentați constant cu energie.
Î6: Care este diferența dintre solenoizi și motoare?
Solenoizii permit mișcarea liniară de pornire/oprire, în timp ce motoarele permit mișcarea rotativă cu control precis al poziției. Bobinele solenoizilor sunt de obicei fabricate din cupru, în timp ce bobinele motorului
Î7: Electromagneții pot fi utilizați în controlul proporțional.
Da, prin modulația lățimii impulsurilor sau controlul curentului, dar majoritatea sunt destinate utilizării ca dispozitive ON/OFF.
Î8: Câți ani durează de obicei solenoizii?
O perioadă de la 1 milion la 100 de milioane de cicluri, în funcție de calitate, sarcină și condiții.
Î9: De ce se încălzește solenoidul meu?
Este normal din cauza rezistenței bobinei atunci când funcționează în mod continuu. Asigurați-vă că poate suporta ciclul de funcționare.
Î10: Poate fi acționat un solenoid de curent alternativ cu curent continuu (sau invers)?
De obicei nu - sunt destinate utilizării cu un anumit tip de curent. Tipurile greșite pot duce la supraîncălzire sau la lipsă de forță.
Capitolul 10: Cum să evitați greșelile frecvente la alegerea unui produs electromagnet
Alegerea corectă a unui electromagnet este esențială pentru asigurarea unei bune performanțe, a longevității și a siguranței utilajelor automate, a instrumentelor medicale, a automatelor de vânzare, a echipamentelor auto și a utilajelor inteligente. Majoritatea clienților tind să se concentreze doar pe tensiune sau pe forța magnetică de fixare, ignorând caracteristicile tehnice care joacă un rol semnificativ în funcționarea fiabilă.
Acest ghid prezintă cele mai frecvente zece greșeli în alegerea electromagneților și cum să le evitați.
1. Ignorarea ciclului de funcționare
Neevaluarea ciclului de funcționare este una dintre cele mai frecvente greșeli de cumpărare.
Un electromagnet potrivit pentru utilizare intermitentă se va încălzi dacă este alimentat continuu.
Cum să evitați această greșeală
Clarificați tipul de electromagnet:
Funcționare continuă (100% ED)
Datorie intermitentă
Ciclu de lucru cu impulsuri
Verificați creșterea necesară a temperaturii.
Luați în considerare temperaturile ambientale.
Exemplu
Un electromagnet de 12V CC care funcționează continuu într-o mașinărie automată se va defecta din cauza supraîncălzirii dacă este selectat doar pentru funcționare în impulsuri.
2. Alegerea unui electromagnet în funcție de tensiunea de funcționare
Tensiunea singură nu este suficientă pentru a asigura o funcționare corectă.
Caracteristici de luat în considerare la alegerea unui produs
Consum curent
Rezistență
Alimentare
Creșterea căldurii
Curba forței magnetice
Soluție mai bună
Comparaţie:
Tensiunea de operare
Extragerea curentă
Forța magnetică necesară
Lungimea cursei
Frecvența de operare
3. Trecerea cu vederea a lungimii conturului
Modificările forțelor electromagnetice în funcție de distanță sunt enorme.
Forța de magnetizare la zero milimetri de spațiu de aer este semnificativ mai mare decât la cursă completă.
Greseala comuna
Alegerea unui solenoid sau electromagnet în funcție de forța sa magnetică maximă.
Cum să evitați această greșeală
Cereți:
Curba care arată dependența forței de lungimea cursei
Forța magnetică la lungimea reală a cursei
Forță maximă de fixare
4. Ignorarea condițiilor de mediu
Condițiile de mediu joacă un rol crucial în determinarea performanței.
Parametri care pot fi ignorați
Praf
Umiditate
Expunerea la petrol
Coroziune
Utilizare în aer liber
vibraţiile
Soluție mai bună
Alege:
Electromagneți impermeabili
Încapsulat în rășină epoxidică
Construcție rezistentă la coroziune
Grad de protecție IP
5. Alegerea tipului greșit de electromagnet
Diverse tipuri de electromagneți sunt utilizate în anumite aplicații.
Tipuri tipice de electromagneți
Electromagnet cu cadru deschis
Electromagnet tubular
Electromagnet de susținere
Electromagnet rotativ
Electromagnet cu blocare
Electromagnet de tip împingere-tragere
Alegerea recomandată a electromagneților
Alegeți structura electromagnetului în funcție de aplicație.
Mișcare rotativă – electromagnet rotativ
Mișcare liniară – electromagnet de tip împingere-tragere
Electromagnet de menținere pe termen lung
Economisiți energie – electromagnet cu blocare
6. Ignorarea nevoii de disipare a căldurii
Unul dintre principalele motive pentru defectarea electromagneților este supraîncălzirea.
Probleme cauzate de supraîncălzire
Deteriorarea izolației bobinei
Slăbiciunea forțelor magnetice
Deteriorarea înfășurărilor electromagneților
Durata de viață redusă a electromagnetului
Măsuri preventive
Îmbunătățiți fluxul de aer.
Limitați timpul de electrificare.
Folosește produse cu consum redus de energie.
Folosiți materiale rezistente la temperatură pentru înfășurarea bobinelor.
7. Uitarea timpului de răspuns necesar
Unele sisteme de automatizare necesită un răspuns rapid al electromagneților.
Greseala comuna
Alegerea unui electromagnet standard pentru un sistem de mare viteză.
O alegere mai bună a electromagneților
Luați în considerare:
Timp de raspuns
Timp de eliberare
Magnetism rezidual
Forța de revenire a arcului
Exemple de aplicații
În sisteme de sortare, pompe medicale, mașini de ambalare și automatizare de precizie.
8. Neluarea în considerare a magnetismului rezidual
Un câmp magnetic rezidual împiedică eliberarea electromagnetului după oprire.
Probleme potentiale
Blocare mecanică
Proces cu eliberare lentă
Poziționare incorectă
Blocaje de produse
Soluții
Utilizați materiale care nu generează câmpuri magnetice reziduale
Adăugați goluri de aer
Optimizați proiectarea circuitelor magnetice
Aplicarea tehnicilor de demagnetizare
9. Neaplicarea dimensiunilor de montare
Dimensiunea necorespunzătoare a montajului este printre cele mai răspândite greșeli de cumpărare a electromagneților.
Înainte de a cumpăra un electromagnet
Asigurați-vă că luați în considerare:
Dimensiunile per total
Dimensiunea orificiului de montare
Direcția cursei
Amplasarea terminalelor
Restricții de spațiu
Abordare recomandată
Cerere:
Diagrame 2D
Modele CAD 3D
Dimensiuni de montare
10. Ignorarea cerințelor legate de ciclul de viață
Fiecare model de electromagnet are o durată de viață proprie.
Întrebări care merită puse
Frecvența ciclului pe zi?
Durata de viață a operațiunii în ani?
Condiții de încărcare?
Frecvența de comutare?
Soluție mai bună
Alege:
Produse verificate pentru milioane de cicluri.
Durabilitate.
Performanță constantă a forței de ieșire.

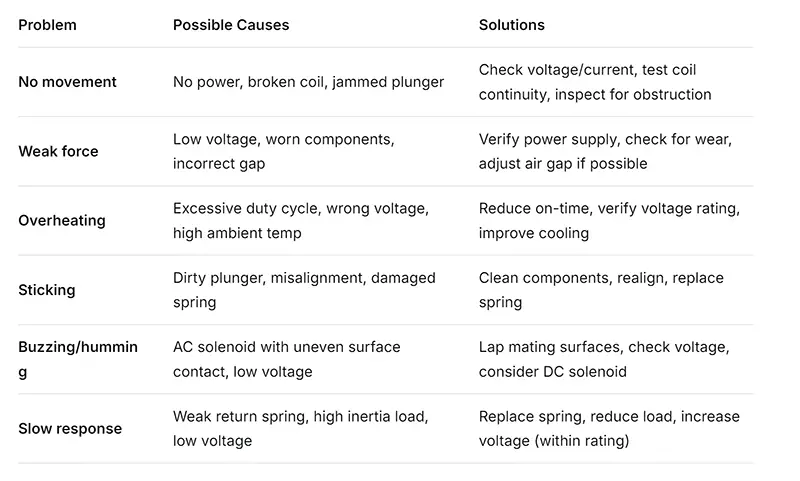

Capitolul 11. Ghid de depanare (Probleme și soluții frecvente ale cumpărătorilor)
Capitolul 11. Sfaturi de întreținere
– Orificiul pistonului trebuie menținut curat și lubrifiat, dacă este recomandat de producător.
– Verificați periodic strângerea șuruburilor de montare.
– Verificați orice conexiuni electrice prezente pentru a depista eventuale coroziuni.
– Funcționare sub sarcină. – Testați periodic.
– Reparați sau înlocuiți piesele dacă există deteriorări fizice sau dacă valorile rezistenței bobinelor variază considerabil.
Capitolul 12: Rezumatul Ghidului Final pentru Cumpărător
Electromagneții pot semăna cu o componentă electromecanică foarte simplă; cu toate acestea, alegerea necorespunzătoare a solenoidului poate duce la dificultăți serioase în sistem și la pericole pentru utilizatorii sistemului, precum și la costuri substanțiale de întreținere post-producție sau vânzare a sistemului. Un proces cuprinzător de protecție a cumpărătorului de solenoizi ar include următoarele:
– O bună înțelegere a funcționării solenoidului, precum și a componentelor din interiorul dispozitivului
– Adaptarea forței, cursei și tensiunii nominale la operațiunile necesare
– Proiectare corectă pentru ciclul de funcționare, consumul de energie și căldură; o evaluare a performanței în condiții reale de lucru și de mediu
– Planificare sigură pentru utilizare viitoare
Această protecție pentru cumpărători de solenoizi protejează cumpărătorul și inginerul de riscurile asociate proiectelor și asigură o performanță stabilă și o funcționare lină. Solenoizii funcționează bine ca actuatori pentru mișcarea liniară și sunt foarte versatili și economici. Odată ce regulile și cerințele sunt cunoscute și înțelese, solenoidul ales va funcționa cu fiabilitate și vibrații.
Este necesar să verificați specificațiile și cerințele solenoidului, precum și factorii de mediu, cum ar fi temperatura și umiditatea. Atenție importantă: Dacă există incertitudini cu privire la selecție sau design, puteți contacta asistența tehnică a producătorului Weilong la adresa [email protected] . Echipa noastră de ingineri poate oferi îndrumări specifice designului pentru a ajuta la maximizarea fiabilității.
