Capitolul 1: Introducere în materialele magnetice moi
Fiind componente esențiale ale aparatelor electrice și sistemelor electromagnetice în ingineria electrică și automatizare, producția industrială, electronica de comunicații și sistemele energetice, materialele magnetice moi joacă un rol decisiv în determinarea calității, capacității, eficienței energetice și performanței aparatelor electromagnetice. Inginerii au acordat mult timp o atenție deosebită tensiunii, puterii bobinei, generării de forță sau dimensiunii structurale în timp ce dezvoltau dispozitive electromagnetice, de la relee mici la motoare industriale mari, solenoizi și mandrine electromagnetice.
Cu toate acestea, există întotdeauna un factor cheie – materialele magnetice moi, care vor decide performanța și eficiența reală a unui dispozitiv electromagnet. O alegere bună vă va ajuta să optimizați performanța inducției magnetice, să îmbunătățiți eficiența conducerii magnetice, să creșteți viteza de reacție și să prelungiți durata de viață; dar o selecție necorespunzătoare va duce la generare excesivă de căldură, magnetism rezidual ridicat, pierderi de curenți turbionari și fiabilitate scăzută.
În acest ghid, puteți găsi informații complete despre unele materiale magnetice moi comune, principii de funcționare, clasificări, avantaje, dezavantaje, aplicații și tendințe de dezvoltare viitoare.
Capitolul 2: Ce sunt materialele magnetice moi
Materialele magnetice moi sunt materiale feromagnetice specifice, utilizate în domeniile de aplicare ale inducției electromagnetice și conducției magnetice. Principalele lor caracteristici sunt:
Permeabilitate magnetică ridicată
Coercivitate scăzută
Pierdere scăzută de histerezis
Ușor de magnetizat și demagnetizat
Magnetism rezidual foarte scăzut
Spre deosebire de materialele magnetice permanente, materialele magnetice moi își pierd cea mai mare parte a magnetismului odată cu îndepărtarea câmpului magnetic extern. Prin urmare, aceste materiale pot ajuta echipamentele electromagnetice să funcționeze eficient, economic și cu un răspuns rapid.
Datorită acestor proprietăți, materialele magnetice moi sunt utilizate pe scară largă în următoarele domenii:
electromagnet
transformator (2007)
Motor electric
Releu
Sufoca
Solenoid Valve
Sistem de încărcare wireless
Echipamente electronice de înaltă frecvență
Capitolul 3: Principalele tipuri de materiale magnetice moi
Conform compoziției, procesului de producție și frecvenței de funcționare, există în principal patru tipuri de materiale magnetice moi:
Materiale din fier și oțel
Oțel siliconic
Aliaje de înaltă permeabilitate (Permalloy)
Materiale magnetice moi de înaltă frecvență (ferite)
Aceste tipuri de materiale au fiecare propriile avantaje și caracteristici pentru aplicații specifice ale electromagneticii.
3.1 Materiale magnetice moi: oțeluri și fier pur
Oțelul și fierul pur sunt utilizate în mod obișnuit ca materiale magnetice moi pentru electromagneții industriali.
Exemple de oțeluri și fier magnetice moi includ:
Fier electrolitic
Fier (carbonil).
Inginerie pură din fier.
Oțeluri cu conținut scăzut de carbon
Proprietățile fierului și oțelului
Saturație magnetică: Ridicată
Conductanță magnetică: Bună
Rezistență mecanică bună
*Prelucrare ușoară
Cost-eficiente
Din păcate, din cauza rezistivității scăzute, aceste materiale nu pot fi aplicate în câmpuri magnetice alternative de înaltă frecvență.
Utilizeaza
Aplicații de curent continuu și de joasă frecvență. În general, se utilizează doar oțel și fier pur.
Mandrină electromagnetică, industrială
DC electromagnetic
Frâne electromagnetice:
contactoare de curent continuu
Servomotoare solenoide
Comutare de joasă tensiune
Chiar și astăzi, fierul pur este încă cel mai economic și eficient material pentru miezul magnetic pentru circuite magnetice de curent continuu stabile.
3.2 Oțel siliciu:
Materialul miezurilor electromagnetice dominante Oțelul siliciu este cel mai popular material magnetic moale în transformatoare, motoare și electromagneți de curent alternativ.
Produs prin alierea siliciului în fier la aproximativ 0.8% -4%, oțelul siliciu este un material magnetic moale excelent datorită următoarelor motive:
Rezistență crescută.
Pierderi reduse prin curenți turbionari.
Reducerea pierderilor prin histerezis
Reglarea permeabilității magnetice
Prevenirea îmbătrânirii magnetice
Pentru a reduce și mai mult pierderea de căldură cauzată de curenții turbionari, miezurile din oțel siliconic sunt de obicei laminate.
Avantajele oțelului siliconic
Printre cele mai notabile avantaje se numără:
Performanță magnetică eficientă
Pierdere minimă de energie
Stabilitate termică excelentă
Performanță excelentă a aerului condiționat
Producție de masă la costuri accesibile
Oțel cu conținut scăzut de siliciu vs. oțel cu conținut ridicat de siliciu
Oțel cu conținut scăzut de siliciu: Rezistență mecanică îmbunătățită. Potrivit pentru:
Motoare
Solenoizi de curent alternativ
Relee industriale
servomotoare
Oțel siliciu, cu conținut ridicat de
Pierderi magnetice reduse și performanțe îmbunătățite, potrivite pentru:
transformatoare
Regulator de voltaj
Aparat electrostatic
Sisteme electrice precise
Oțel siliconic laminat la cald vs. oțel siliconic laminat la rece (CR)
Oțel siliciu laminat la cald:
Materiale industriale tradiționale, mai ieftine
Oțel siliciu laminat la rece (CR)
Precizie ridicata
Mai multă precizie magnetică
Mai puține pierderi
Utilizat în echipamente industriale de înaltă precizie
De asemenea, oțelul siliciu laminat la rece prezintă anizotropie magnetică, ceea ce înseamnă că performanța magnetică depinde în mare măsură de direcția de laminare.
3.3 Permalloy: Materiale magnetice moi cu permeabilitate ridicată
Permalloy este un aliaj de nichel-fier cu permeabilitate ridicată, potrivit pentru detectarea precisă într-un câmp magnetic slab.
De obicei, compoziția include:
36 până la 80% nichel
Feroase
Molibden
Sau alte elemente de aliere
Compoziție clasică
Aproximativ 78.5% Ni,
21.5% feros
Proprietăţi
Permeabilitate magnetică foarte mare
Performanță bună de detectare a câmpului slab
Sensibilitate crescută
Eficiența conversiei electromagnetice
Dezavantaje
Permalloy, în ciuda sensibilității sale ridicate, are anumite deficiențe:
Rezistență mecanică scăzută
Material scump
Rezistivitate scăzută
Dificil de aplicat în funcționarea cu frecvență înaltă
Sensibil la vibrații și solicitări.
Performanța magnetică va scădea semnificativ după deformare.
Aplicatii
Utilizările comune sunt:
Relee precise
Instrument Transformer
Amplificatoare de mărire
Detectoare de semnal
Nucleul senzorului
Electronică de comunicații
Acesta este un material de înaltă performanță pentru echipamente electromagnetice de joasă tensiune de precizie.

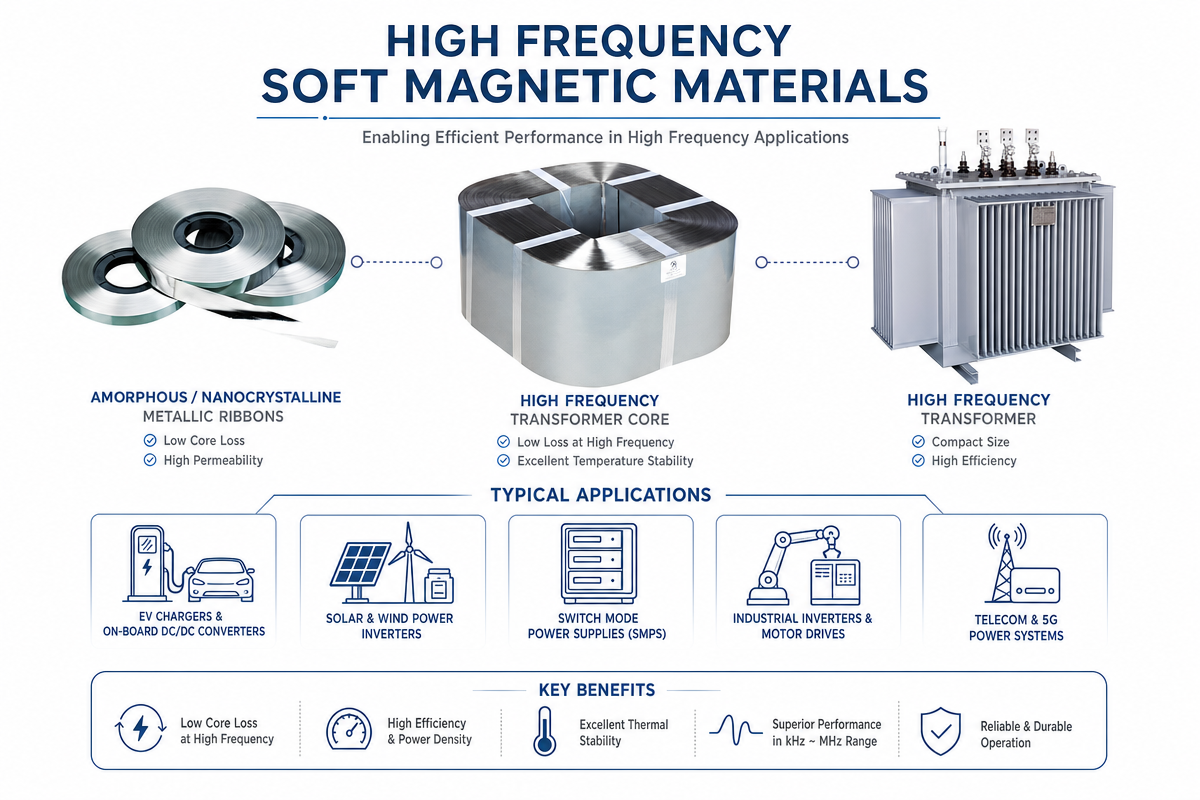

Capitolul 4: Materiale magnetice moi de înaltă frecvență
Electronica de înaltă frecvență se bazează pe ferită ca principal material magnetic moale pentru funcționarea de înaltă frecvență.
Ca material semiconductor, ferita are o rezistivitate extrem de mare, ceea ce poate reduce considerabil pierderile la frecvență înaltă.
Fabricat prin metoda de sinterizare ceramică, inclusiv:
Oxid de fier (Fe₂O₃)
Dioxid de mangan
oxid de zinc
dioxid de nichel
Materiale populare de ferită
În principal ferită de zinc-mangan
Ferită de nichel-zinc
Caracteristici principale
Caracteristicile excelente de înaltă frecvență sunt:
Pierdere foarte mică de frecvență înaltă
Respingere bună a EMI
Stabilitate excelentă la frecvențe înalte
Greutate foarte ușoară
Izolație electrică bună.
Aplicatii
Aplicațiile populare sunt:
Surse de alimentare
Încărcare fără fir
Transformatoare de înaltă frecvență
Dispozitiv de comunicare 5G
Inel EMI
Inductor de înaltă frecvență
Pentru sistemul electronic și de comunicații digital modern de astăzi
Capitolul 5: Legea feromagnetică a materialelor magnetice moi
Feromagnetismul se bazează pe doi factori interni ai materialului, și anume structura cristalină internă și domeniul magnetic.
Materialele feromagnetice au numeroase domenii magnetice microscopice care există în mod natural. În cazul absenței unui câmp magnetic extern, orientarea domeniilor este aleatorie, iar efectul se anulează reciproc.
Magnetizarea puternică apare atunci când toate domeniile magnetice se aliniază în aceeași direcție din cauza unui câmp magnetic extern. Materialele magnetice moi revin la starea lor demagnetizată cu un magnetism rezidual ușor odată ce câmpul extern se oprește. Acesta este motivul pentru care materialele magnetice moi sunt ideale pentru fabricarea electromagneților.

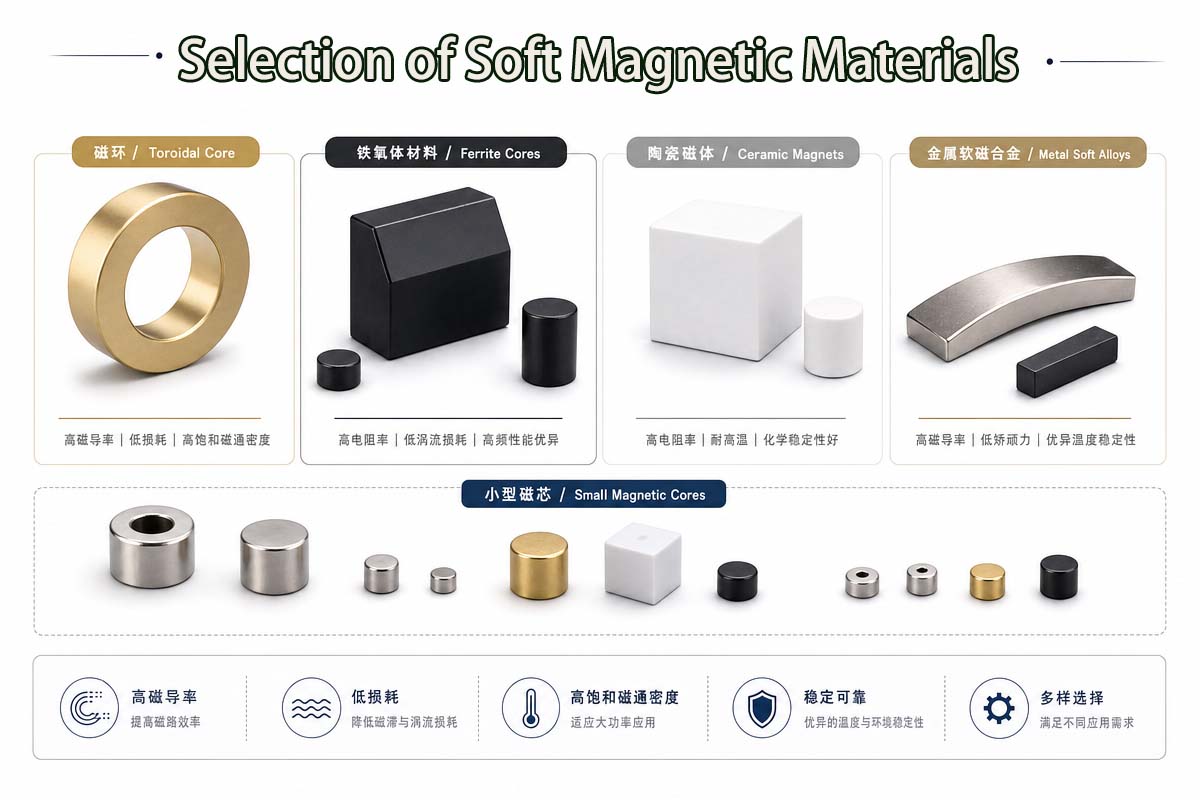

Capitolul 6: Selectarea materialelor magnetice moi
Alegerea materialului magnetic moale potrivit va fi determinată în mare măsură de o serie de factori:
6.1 Frecvența de funcționare
→Fier și oțel pur: Utilizări în funcționarea în curent continuu
→Oțel siliciu: funcționare CA la frecvența industrială
→Electronică de înaltă frecvență: Materiale de ferită
→Sistem de semnal slab: Permalloy
6.2 Mediu mecanic
Excludeți orice posibilitate de utilizare a materialelor sensibile la stres, cum ar fi Permalloy, în medii cu vibrații.
6.3 Temperatură și mediu
Sistem la temperatură înaltă: Performanță magnetică stabilă și coeficient minim de temperatură
6.4 Cerințe privind eficiența energetică
Oțel siliciu cu pierderi reduse și nanocristal avansat
6.5 Considerații privind producția și costul
Criterii de selecție:
Performanța sistemului
Dificultăți în procesare
Costurile productiei
Speranță de viață lungă

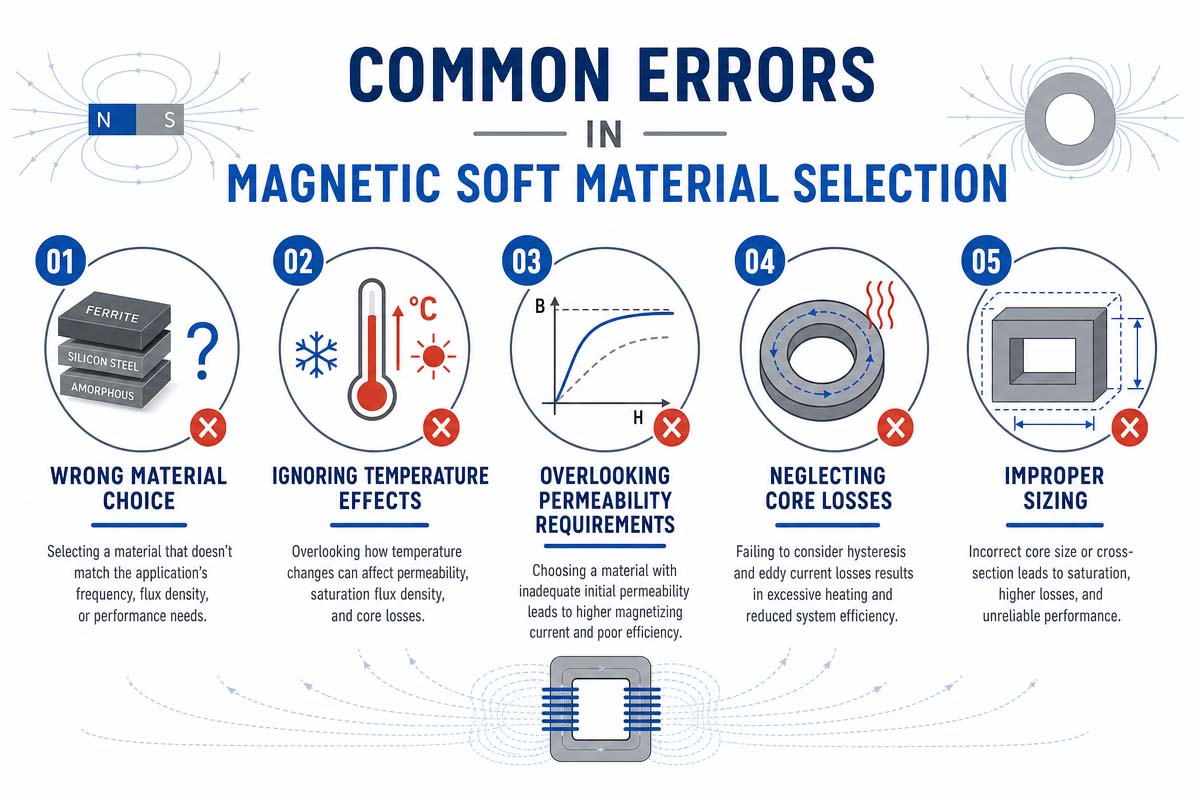

Capitolul 7: Erori frecvente în selecția materialelor magnetice moi
Există multe cazuri de eșecuri cauzate de alegerea greșită a materialelor.
Înlocuiți oțelul siliciu cu oțel obișnuit
Va duce la:
Încălzire ridicată
Consum mare de energie
Eficiență scăzută
Deteriorări ale izolației
Utilizarea feritei la echipamente de joasă frecvență și mare putere
Ferita se va satura rapid în astfel de condiții.
Neevaluarea efectului direcției magnetice
Oțelul siliciu laminat la rece trebuie fixat într-o direcție de laminare corectă.
Achiziționarea de materiale sub standarde
Materialele sub standarde pot conține un conținut incorect de aliaj sau performanțe magnetice inconsistente.

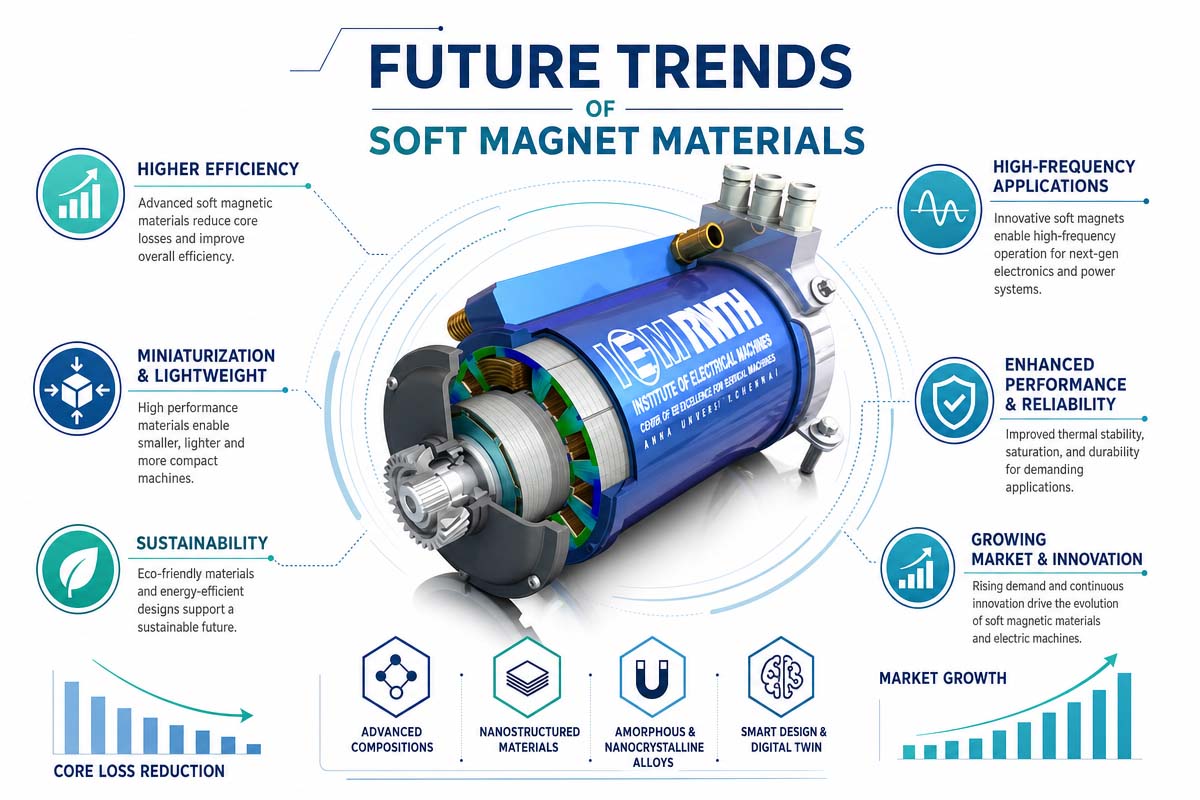

Capitolul 8 Tendințe viitoare în materialele magnetice moi
Datorită următoarelor tendințe de dezvoltare în viitor:
vehiculele electrice
Surse Regenerabile de Energie
Centru de date AI
Comunicații 5G și 6G
Producție inteligentă
Motor de înaltă eficiență
Tendințele în dezvoltarea viitorului sunt:
8.1 Materiale de înaltă frecvență cu pierderi reduse
Materialele magnetice moi amorfe și nanocristaline vor înlocui oțelul siliconic convențional.
8.2 Miniaturizare
Este disponibil material magnetic moale ultra-subțire și cu permeabilitate ridicată.
8.3 Fabricare durabilă
Fabricația eficientă din punct de vedere energetic și fabricația inteligentă devin standard.
8.4 Creșterea producției interne
Producția internă de materiale magnetice moi de înaltă calitate a fost crescută pentru a satisface cererea.
Capitolul 9: Concluzie
Toate sistemele electromagnetice se bazează pe materiale magnetice moi. Pentru diferite aplicații, materiale precum oțelul, oțelul siliconic, permalloy-ul, ferită și alte materiale au avantajele și dezavantajele lor.
Nu există o alegere ideală. Condiția de bază pentru eficiența electromagnetică este potrivirea condițiilor de lucru cu materialele.
Capitolul 10. Întrebări frecvente despre materialele magnetice moi
10.1 Ce este un material magnetic moale?
Materialele magnetice moi sunt materiale feromagnetice care pot fi ușor magnetizate și demagnetizate. Au permeabilitate magnetică ridicată, coercivitate scăzută și pierderi prin histerezis reduse. Sunt potrivite pentru fabricarea de electromagneți, transformatoare, motoare, inductoare și alte dispozitive electromagnetice.
10.2 Care este diferența dintre materialele magnetice moi și materialele magnetice dure?
Materialele magnetice moi își vor pierde magnetismul foarte repede odată ce câmpul magnetic extern este oprit; materialele magnetice dure vor păstra un magnetism permanent puternic. Materialele magnetice moi sunt utilizate în principal în dispozitivele de inducție electromagnetică, în timp ce materialele magnetice dure sunt utilizate în magneții permanenți.
10.3 De ce este oțelul siliconic atât de utilizat pe scară largă în transformatoare și motoare?
Oțelul siliciu este cunoscut pentru pierderile magnetice reduse, permeabilitatea magnetică bună și eficiența în mediul de curent alternativ. Creșterea rezistivității electrice reduce pierderile prin curenți turbionari. Este unul dintre cele mai bune materiale pentru miezul transformatoarelor și motoarelor electrice.
10.4 Care sunt avantajele materialelor magnetice din ferită?
Avantajele feritelor includ:
Pierdere foarte mică la frecvență înaltă
Buna izolatie electrica
Proprietăți bune de suprimare a EMI
stabilitate termică bună
Cadru ușor
Din toate aceste motive, ferita este foarte potrivită pentru utilizarea în surse de alimentare în comutație, încărcătoare wireless, electronică de comunicații de înaltă frecvență și altele.
10.5 Ce este Permalloy?
Permalloy este un aliaj cu permeabilitate magnetică ridicată, utilizat în principal în aplicații electromagnetice precise, unde este necesar un răspuns sensibil la câmpuri magnetice slabe. Utilizarea tipică este:
Transformatoare de precizie
Senzori magnetici
Relee pentru comunicații
Instrumentație
Detectoare de semnal
10.6 Cel mai bun material magnetic moale pentru aplicații de înaltă frecvență este:
Ferita este materialul magnetic moale preferat pentru aplicațiile de înaltă frecvență datorită rezistivității sale extrem de mari și pierderii minime de curenți turbionari. Funcționează excelent în intervalele de frecvență MHz.
10.7 De ce se încălzesc materialele magnetice moi?
Motivele pentru care se încălzește sunt:
Pierderi de curent turbionar
Pierderi de histerezis
Abuzul de materiale
Funcționare de înaltă frecvență
Utilizarea materialelor cu pierderi mai mici, cum ar fi laminările din oțel siliconic sau miezurile de ferită, va reduce considerabil generarea de căldură.
10.8 Ce cauzează magnetismul rezidual în electromagneți?
În cazurile în care domeniile magnetice nu pot reveni la starea dezordonată nici după îndepărtarea câmpului magnetic, apare magnetism rezidual. Materialele cu coercitivitate mai mare tind să păstreze o anumită cantitate de magnetism rezidual.
10.9 Cum se alege un material magnetic moale?
Alegerea materialului depinde de:
Frecvența de operare
Tipul de curent (AC sau DC)
Condiții de temperatură
Tensiuni (mecanice)
Cerințe privind susceptibilitatea magnetică
Etc
Exemple:
Electromagneți de curent continuu – fier pur
Oțel siliciu – motoare de curent alternativ, transformatoare
Sisteme magnetice cu câmp redus – permalloy-uri
Electronică de înaltă frecvență – ferită
10.10 Ce sunt materialele magnetice moi nanocristaline?
Materialele magnetice nanocristaline au o structură cristalină ultrafină. Oferă:
Pierderi minime în miez
Susceptibilitate magnetică ridicată.
Performanță foarte bună la frecvențe înalte
Eficiență energetică crescută în comparație cu oțelul siliconic convențional.
Utilizat pe scară largă în echipamente energetice noi, stații de încărcare pentru vehicule electrice și electronică de putere eficientă.
10.11 De ce este importantă permeabilitatea magnetică?
Permeabilitatea magnetică este o măsură a cât de ușor substanța conduce fluxul magnetic. O permeabilitate mai mare permite crearea unui câmp magnetic de intensitate mai mare folosind mai puțină energie de la electromagneți și transformatoare.
10.12 Este posibil să se folosească oțel obișnuit pentru transformatoare în loc de siliciu?
Nu este recomandat. Oțelul obișnuit provoacă multe pierderi, crescând semnificativ consumul de energie și supraîncălzind dispozitivul, rezultând o eficiență scăzută și o durată de viață redusă a transformatorului. Miezul transformatorului trebuie fabricat din oțeluri speciale cu siliciu.
10.13 Ce ar putea fi considerate defecțiuni ale materialelor magnetice moi?
Defecțiunile apar de obicei în cazurile de:
Creșterea temperaturii centrale
Saturație magnetică.
Remagnetizare
Fisurarea miezului de ferită
Pierderi magnetice crescute
Permeabilitate scăzută indusă de stres mecanic
Toate aceste probleme pot fi evitate prin utilizarea unei selecții adecvate a materialelor și a tehnologiilor de fabricație.
10.14 Există modalități de reciclare a materialelor magnetice moi?
Da. Majoritatea materialelor magnetice moi, cum ar fi oțelul siliconic, ferită, aliajele de fier etc., pot fi reciclate și reutilizate în industrie.
10.15 Ce industrii necesită materiale magnetice moi?
Utilizat în mod obișnuit în:
Industria automatizării
Industria de producție a energiei
Industria EV
Industria energiei regenerabile
Industria electrocasnicelor
Industria telecomunicatiilor
Echipament medical
Sisteme de aviație.
Industria prelucrătoare inteligentă
