WL2532 Producător de solenoide tubulare de împingere și tragere

Ce înseamnă un solenoid tubular de tip „push-pull”? Este un dispozitiv electromagnetic de mici dimensiuni care transformă energia electrică în mișcare liniară. Este alcătuit dintr-o bobină, un piston și o carcasă. Când bobina primește energie electrică, aceasta produce un câmp magnetic în tub, care forțează pistonul să se deplaseze spre bobină (tragere) sau departe de bobină (împingere). Odată ce bobina își pierde electricitatea, un arc readuce pistonul în poziția sa anterioară. Aceste dispozitive compacte au o protecție îmbunătățită, o forță crescută și o longevitate sporită în comparație cu solenoizii cu cadru. Solenoizii tubulari de tip „push-pull” sunt utilizați pe scară largă în automatizări, dispozitive de blocare, echipamente medicale și mașini industriale.

Principalele caracteristici ale solenoidului tubular de tip push-pull

Formă tubulară mică, cu eficiență ridicată; Forță mare de ieșire cu pierderi reduse; Reacție rapidă și mișcare dreaptă precisă; Design durabil, rezistent la orice factori externi; Performanță stabilă și durată lungă de viață; Lungimea cursei, tensiunea și forța reglabile; Funcționare silențioasă

Obțineți o ofertă gratuită

PDF Download

Prezentare generală a produsului solenoid tubular de tragere cu împingere WL2532

Această unitate electromagnetică mică, dar puternică, transformă energia electrică în mișcare liniară mecanică. Principala diferență este că este închisă într-o carcasă tubulară, ceea ce oferă posibilitatea de a obține o eficiență ridicată, o forță mare de ieșire și pierderi minime de energie. Funcțiile de împingere și tragere, protecția bună și timpul de reacție rapid o fac cea mai bună soluție pentru multe tipuri de lucrări. Este utilizată în principal în instalații industriale, industria auto, aplicații medicale, automate de vânzare, dispozitive de automatizare etc. Solenoizii tubulari de tip împingere-tragere sunt preferați de ingineri și proiectanți datorită eficienței, fiabilității și exploatării durabile.

Videoclip cu solenoid tubular de tragere și împingere WL2532

Afișaj detaliat al solenoidului tubular de împingere și tragere WL2532

Unități solenoidale tubulare eficiente cu tragere și împingere

Solenoid tubular de împingere și tragere pentru utilaje

Solenoid tubular de împingere și tragere pentru echipamente

Fabrică de solenoizi tubulari de împingere și tragere OEM

Ghid de cumpărare a unui solenoid tubular push-pull

Fișă tehnică a produsului solenoid tubular de tragere și împingere

Marca	Tehnologia Weilong	Numărul modelului	WL2532
Tensiune nominală (V)	CC 12V sau 24V	Putere nominală (W)	7-10 W
Mod de lucru	Impinge si trage	Forța de menținere (N)	300 Pf
Stroke (mm)	2-5 MM Personalizat	Obligația de lucru	Continuu
Viața de serviciu	De 200 de mii de ori	Certificare	CE, ROHS, ISO9001,
Material	Fier magnetic superior	Lungimea firului de plumb (mm)	200 MM
Instalați stilul	Şurub	Toleranța dimensiunii	+/- 0.1 MM
Rezistent la apă	Nici unul	Clasa de izolare	B
Testul Hi-Pot	CA 600V 50/60Hz 2s	Forță de menținere fără excitație	0
Temperatura de lucru	-10 ° C-100 ° C	Ciclu	1-100%
Adâncimea filetului (mm)	/	Termen de plata	TT sau LC la vedere
Exemplu de comandă	Da	Garanție	Anul 1
Cantitate minimă (MOQ)	1000 buc	Capacitatea de aprovizionare	5000 bucăți pe săptămână
Timp de livrare	Zile 30	Portul de încărcare	shenzhen

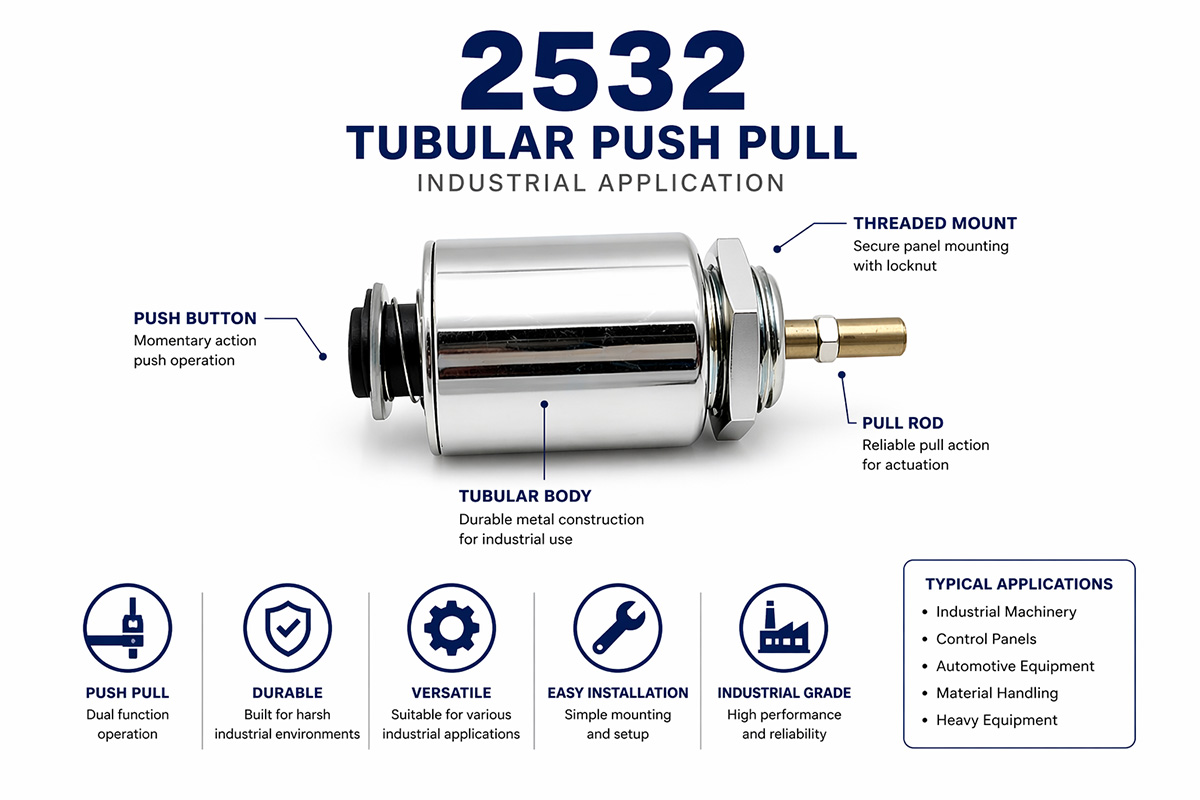

Aplicație industrială a solenoidului tubular de împingere și tragere

Abordarea Noastră

Această mică unitate electromagnetică funcționează conform celor mai simple legi fizice ale magnetismului. Dacă electricitatea trece prin bobină, aceasta creează un câmp magnetic. Câmpul magnetic respectiv atrage materialul feromagnetic care constituie pistonul. Conform designului său, acesta se deplasează fie spre centrul bobinei (trage spre interior), fie se îndepărtează de aceasta (trage spre exterior). Când electricitatea se oprește, arcul de revenire readuce pistonul în poziția inițială. Astfel, oferă reacții rapide, mișcări precise și repetabilitate.

Domenii de aplicare

Datorită compactității și proprietăților excelente, solenoizii tubulari push-pull sunt utilizați pe scară largă în industria industrială, medicală și auto. În automatizări, astfel de solenoizi servesc ca acționări pentru piesele mobile din mașini, asigurând poziționarea rapidă, sortarea și alte sarcini. Industria auto utilizează solenoizi tubulari push-pull în încuietori de uși, sisteme de alimentare cu combustibil și alte piese care necesită acțiuni rapide și mișcări precise. Dispozitivele medicale îi utilizează și în scopuri de diagnosticare sau sisteme de control. Mai mult, aceștia sunt utilizați pe scară largă în automate de vânzare, echipamente de birou, sisteme inteligente de închidere și multe alte produse care necesită reacții rapide și operațiuni precise.

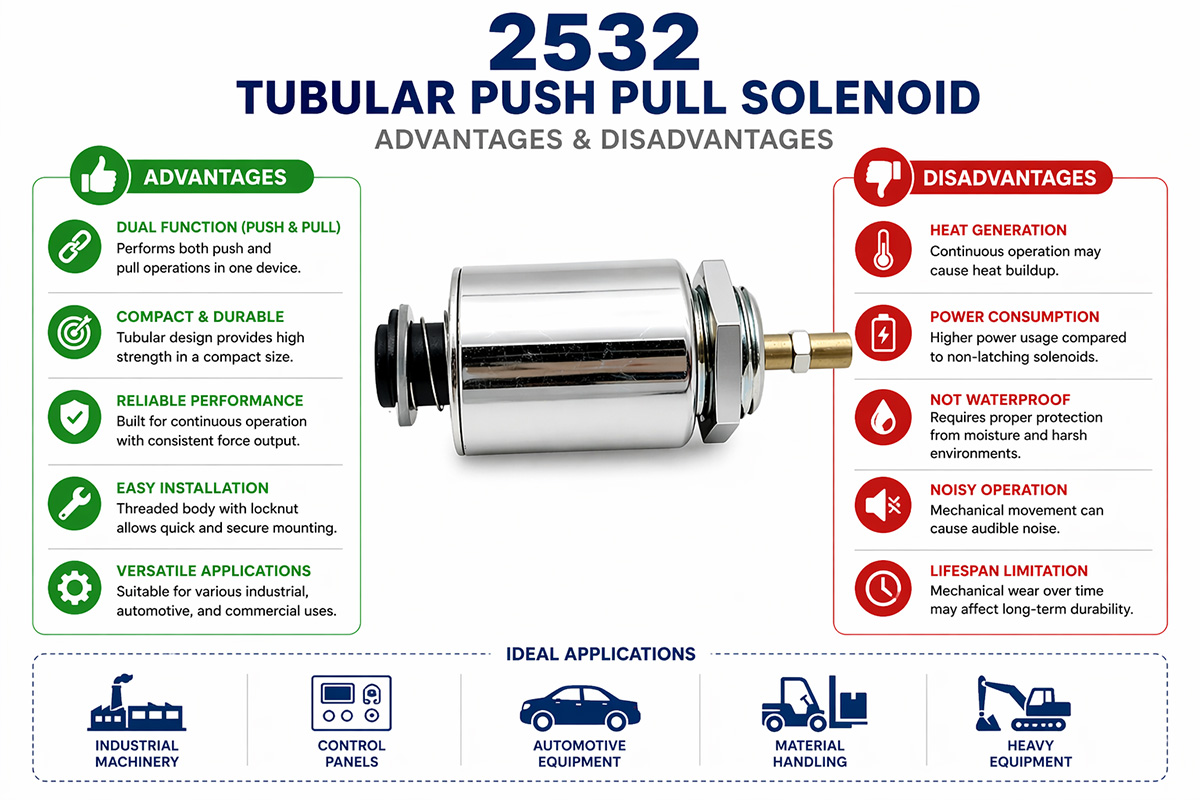

Avantajele și dezavantajele solenoidului tubular de împingere și tragere

Avantajele solenoidului tubular de tip împingere-tragere:

– Eficiență ridicată datorită circuitului magnetic și forței de ieșire mari cu un consum minim de energie

– Formă mică și compactă, care ocupă mai puțin spațiu

– Protecție împotriva prafului și a oricăror factori externi care cresc longevitatea

– Răspunsuri rapide și mișcare liniară care le fac actuatoare ideale

- Opțiuni de personalizare

Dezavantaje ale solenoidului tubular de împingere și tragere:

– Forța maximă se produce doar la începutul mișcării și scade treptat

– Generare excesivă de căldură din cauza proiectării necorespunzătoare a ciclului de funcționare

– Mai scump decât solenoizii simpli cu cadru deschis

– Necesită o alegere atentă în ceea ce privește cursa, tensiunea și forța de ieșire necesară

Per total, solenoizii tubulari push-pull sunt unități utile în mediile industriale adecvate.

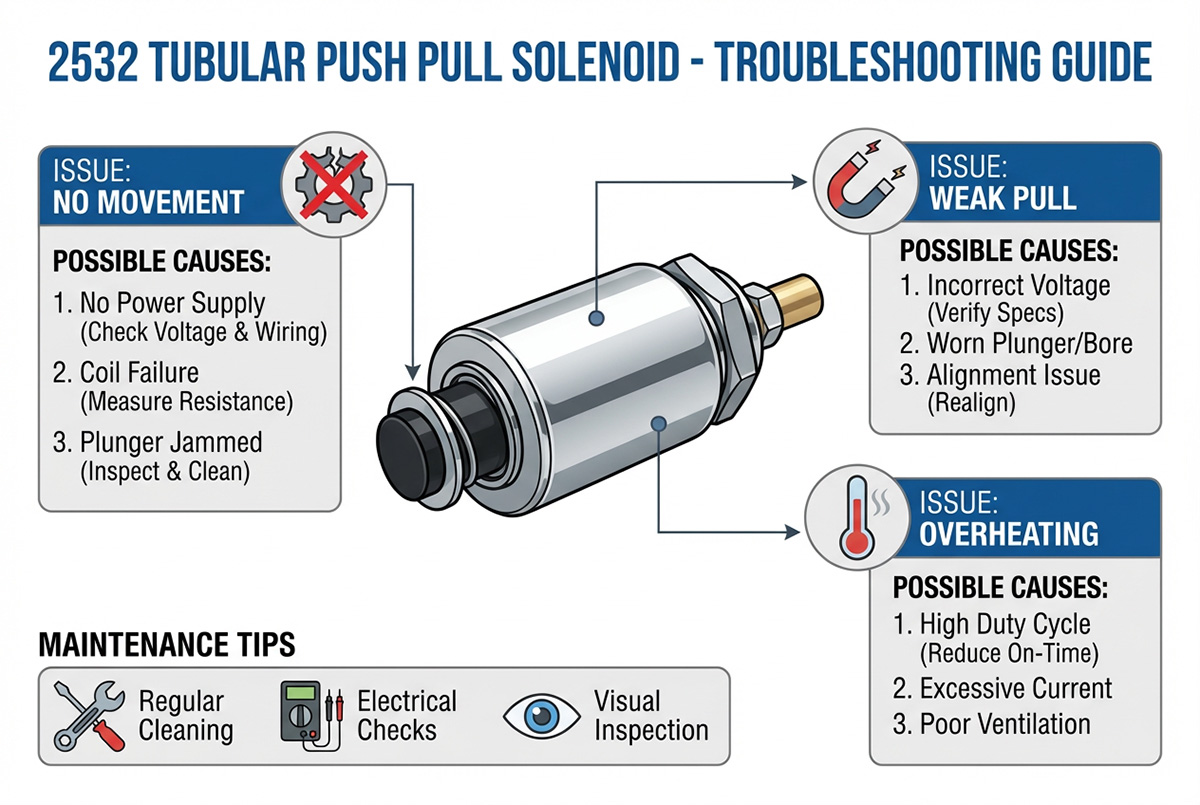

Ghid de depanare a solenoidului tubular push-pull

La repararea unui solenoid tubular de tip „push-pull”, trebuie să identificați și să abordați cele mai frecvente probleme într-un mod structurat și sistematic. Nefuncționarea este o astfel de problemă comună. Aceasta poate rezulta din lipsa unei tensiuni suficiente, conexiuni electrice inadecvate sau deteriorarea bobinei. Începeți prin a testa sursa de alimentare și asigurați-vă că cablajul respectă standardele necesare.

O forță slabă sau inconsistentă poate fi atribuită tensiunii de intrare scăzute, supraîncărcării sau uzurii. Este necesar să se stabilească dacă există o solicitare excesivă de sarcină pentru solenoidul specific. Praful sau orice altă murdărie din jurul pistonului trebuie verificată, deoarece afectează mișcarea.

Supraîncălzirea este o altă problemă majoră. Aceasta poate apărea din cauza funcționării în afara ciclului de funcționare recomandat. Operați solenoidul conform ciclului de funcționare recomandat. În cazurile în care se așteaptă o funcționare constantă, este necesar un solenoid care funcționează continuu.

Sunetele neobișnuite sau componentele blocate indică o nealiniere sau uzură. Acest lucru trebuie confirmat prin verificarea elementelor de montare, precum și a alinierii pistonului.

Pentru a obține performanțe optime de la solenoizi ani de zile, trebuie să îi întrețineți periodic, să alegeți modelul corect de utilizat și să îi montați corect.

Întrebări frecvente despre solenoidul tubular de împingere și tragere

1. Ce este un solenoid tubular push-pull și cum funcționează?

Un solenoid tubular de tip push-pull este un tip de solenoid care utilizează conceptul de electromagnetism. Este înfășurat într-un tub de oțel, formând un circuit magnetic eficient.

– Un solenoid tubular de tip împingere-tragere de tip Pulling: În acest design, pistonul este atras de bobină atunci când trece curentul.

– Un solenoid tubular de tip împingere-tragere: Aici, pistonul se mișcă în afara corpului bobinei atunci când se aplică curent. Astfel de tipuri de solenoizi sunt utilizați la eliberarea pieselor.

2. Prin ce se diferențiază de un solenoid cu cadru deschis?

Principala diferență constă în prezența carcasei metalice, care nu numai că protejează solenoidul, dar și crește performanța.

– Eficiență magnetică mai bună: Datorită designului închis, direcționează câmpul magnetic, oferind o forță de ieșire crescută în comparație cu dimensiunea.

– Durabile: Pot rezista mai mult în comparație cu ramele deschise, deoarece sunt mai protejate de mediul înconjurător.

– Zgomot redus: Produc mai puțin zgomot decât cadrele deschise.

3. Cum aleg cursa și forța potrivite?

În alegerea unui solenoid, există întotdeauna un compromis între cursă și putere. Forța se modifică în funcție de cursă. Forța exercitată scade pe măsură ce cursa crește.

– Pentru curse mai scurte (2-5 mm): Acestea oferă o forță de fixare puternică și sunt utilizate în situații de operare repetată.

– Curse mai lungi (10-30 mm): Sunt ideale pentru deplasări mai mari, deși forța exercitată este mică.

4. Ce este ciclul de funcționare și de ce este semnificativ?

Ciclul de funcționare se referă la raportul dintre timpul de activare și timpul total de funcționare. Dacă un solenoid este activat timp de 1 secundă și dezactivat după 3 secunde, ciclul de funcționare este de 25%.

– Funcționare continuă (100%): Poate funcționa orice durată fără supraîncălzire, dar controlul căldurii este important.

– Funcționare intermitentă (1-50%): Oferă putere și forță mai mari cu intervale de răcire.

Avertisment: Funcționarea unui solenoid în afara ciclului de funcționare recomandat provoacă supraîncălzirea, ceea ce poate duce la defectarea izolației bobinei, rezultând arderea acestuia.

5. Care sunt cerințele comune?

Solenoizii se încadrează în mare parte în clasele standard, deși sunt disponibile modele speciale.

– Tensiunea: 12V CC, 24V CC și 24V CA sunt tensiunile utilizate în mod obișnuit.

– Consum de energie: Depinde atât de dimensiune, cât și de tip. De la câțiva wați până la peste 90 W.

– Polaritate: Poate funcționa cu orice polaritate a alimentării cu curent continuu, cu excepția tipului bistabil care utilizează un magnet permanent.

6. Solenoizii tubulari au arc?

În mod normal, nu au un arc. Pistonul rămâne fix în locul în care se așază după ce este deconectat de la curent. Este nevoie de un arc extern pentru a-i permite să revină la locul inițial.

7. De ce se încălzește prea tare sau funcționează defectuos solenoidul meu?

Cele două motive principale sunt legate de probleme electrice sau mecanice.

– Arderea bobinei (fierbinte sau nemișcată): Apare în principal din cauza funcționării în afara ciclului de funcționare, a unei tensiuni nominale greșite sau a unui scurtcircuit. Un multimetru poate ajuta la confirmarea acestei probleme, iar apoi este necesară înlocuirea.

– Cablare incorectă (intermitentă): Această problemă se datorează în principal conexiunilor slăbite sau bornelor defecte. Strângerea conexiunii rezolvă problema.

– Miez de fier slăbit (slab): Componentele interne se pot mișca din cauza vibrațiilor. Înlocuirea este necesară.

8. Cum ar trebui să îl montez și să îl întrețin?

Alinierea corectă a pistonului și a sarcinii previne sarcina suplimentară din cauza nealinierii, reducând frecarea, oferind astfel o forță constantă. Poate dura chiar și cu 20% mai mult dacă este bine aliniat. Piulițele rezistente la rugină sunt de preferat, iar suprafețele de montare trebuie să fie netede. Pentru firele electrice, calibrul 18 AWG este suficient pentru solenoizii de 12V/3A.

Alegerea celui mai bun solenoid tubular de tragere și împingere

Pentru a asigura o funcționare fără probleme și o longevitate sporită a solenoidului tubular de tragere-împingere, trebuie să luați în considerare câțiva parametri importanți. În primul rând, este necesar să evaluați forța necesară care va permite dispozitivului să miște o sarcină în timpul funcționării. Acest factor ia în considerare posibilele marje de siguranță, greutatea sarcinii și efectele de frecare.

De asemenea, este important să se ia în considerare lungimea cursei. Acest parametru este necesar deoarece o alegere corectă permite dispozitivului să funcționeze corect și să nu provoace solicitări excesive.

Sursa de alimentare și tipul de tensiune sunt cruciale. Alegeți un solenoid tubular push-pull cu aceeași tensiune ca sistemul dvs. (AC sau DC). Tensiunea incorectă duce la performanțe slabe și supraîncălzirea dispozitivului.

Un ciclu de funcționare este un criteriu esențial. În cazul utilizării continue, este mai bine să aveți un solenoid cu posibilitatea unui ciclu de funcționare lung; în caz contrar, este posibil să luați în considerare un dispozitiv cu lucru intermitent, dar cu forță mare.

Mediul înconjurător joacă un rol important. Pentru condiții dure, este necesar să alegeți modele care să protejeze împotriva umezelii, prafului și temperaturilor extreme.

Răspunsul rapid este crucial pentru sistemele de automatizare. Cu o viteză mare a procesului, eficiența liniei de producție crește.

Restricțiile de dimensiune și capacitățile de montare ar trebui, de asemenea, luate în considerare. Avantajele modelelor tubulare sunt evidente, dar dimensiunea este în continuare importantă.

În cele din urmă, alegeți un producător bun de solenoide tubulare push-pull, care va oferi modele personalizate și asistență tehnică excelentă. Se recomandă comandarea unei mostre și evaluarea performanței acesteia.
