Como escolher o solenóide de travamento CC correto
Para garantir uma operação longa e eficaz, eficiência e longevidade do equipamento, é essencial selecionar o solenóide de travamento CC correto. Antes de selecionar o melhor solenóide de travamento CC, os engenheiros consideram diversos fatores-chave.
1. Tensão em funcionamento
É essencial verificar a tensão disponível no sistema. A maioria dos solenoides de travamento CC são projetados para 12 V, 24 V ou 48 V CC. A bobina do solenoide deve ser dimensionada para a tensão do sistema a fim de evitar força insuficiente e superaquecimento.
Requisito de comprimento de curso de 2
O curso do êmbolo é a distância que ele percorre para acionar o solenoide. Esse curso varia entre 2 mm e 20 mm, dependendo da aplicação. O sistema funcionará mecanicamente desde que seja escolhido um curso com comprimento adequado.
3. Manutenção da energia
A capacidade do solenoide de manter a posição do êmbolo após o travamento é chamada de força de retenção. Forças de retenção maiores são necessárias em certas aplicações, como fechaduras e dispositivos de segurança.
4 Força de atuação
A força inicial necessária para acionar o solenoide deve ser suficiente para mover a carga mecânica a ele conectada, além da força de retenção.
5 Tempo de reação
O tempo de resposta do solenoide refere-se à rapidez com que o solenoide responde ao sinal de pulso. Tempos de resposta rápidos são necessários em sistemas de automação de alta velocidade.
6 Ciclo de trabalho
Embora os solenoides de travamento exijam tempos de pulso curtos, certos solenoides podem precisar lidar com altas taxas de comutação. Deve-se confirmar se a taxa desejada é alcançável.
7 Espaço para Instalação
Os requisitos mecânicos também são importantes. O engenheiro deve considerar o seguinte:
Tamanho do solenoide
Estilo de montagem
Acionamento do êmbolo – Puxar ou Empurrar
Espaço disponível para montagem
Os projetos modernos frequentemente priorizam soluções que economizam espaço.
8. Condições do Meio Ambiente
O ambiente em que o solenoide será utilizado pode ter um efeito importante no seu desempenho. A temperatura de operação deve ser levada em consideração:
Temperatura de operação
Umidade
Poeira e contaminantes
Vibrações
Pode ser necessário empregar projetos especializados, como bobinas de alta temperatura.
9. Vida útil prevista
Milhões ou centenas de milhares de ciclos podem ser necessários para essa finalidade. Antes de comprar um solenóide, deve-se verificar os resultados dos testes de ciclo de vida fornecidos pelo fabricante.
10. Opções de personalização
O modelo padrão pode nem sempre ser totalmente satisfatório para a finalidade desejada. Fabricantes confiáveis geralmente oferecem as seguintes opções de personalização:
Tensão personalizada
Comprimento da remada personalizado
Maior força de retenção
projeto impermeável
Design de desentupidor personalizado
Conclusão
Ao escolher um solenóide de travamento CC, deve-se levar em consideração diversos parâmetros, como durabilidade, características mecânicas, elétricas e ambientais. Analisando esses parâmetros, o engenheiro pode selecionar um solenóide que proporcionará um serviço confiável.

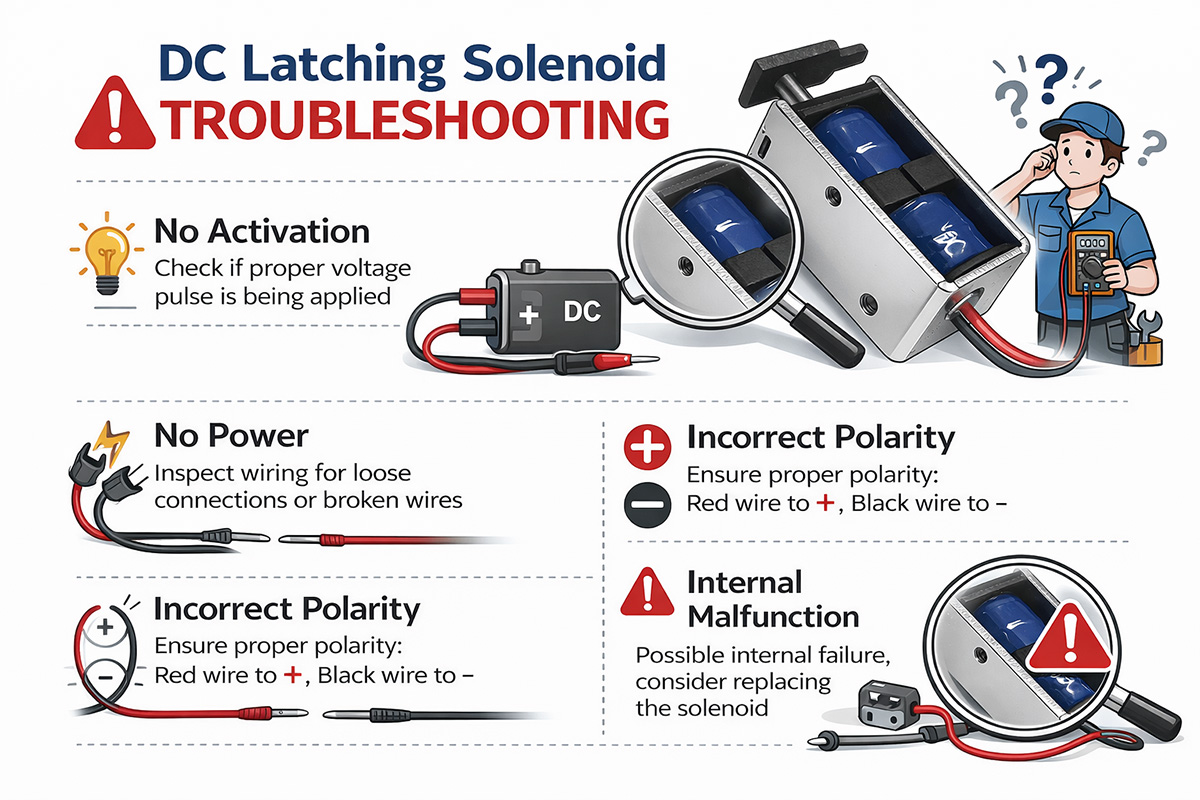

Solução de problemas do solenóide de travamento CC
Conforme discutido, os solenoides de travamento CC operam de forma confiável e eficiente. No entanto, fatores elétricos, mecânicos e ambientais podem levar a uma falha. A resolução desses problemas ajuda a identificar com eficácia as causas da falha e a restaurar o funcionamento normal do solenoide.
1. O solenoide não ativa.
Razões Potenciais
Falta de energia ou voltagem incorreta
Fiação danificada ou solta
Bobinas queimadas
Falha do sinal de controle
Remédio
Utilize um multímetro para verificar a tensão fornecida ao solenoide.
Verifique se a fiação está conectada corretamente e se o sinal enviado ao solenoide está sendo enviado adequadamente.
Use um multímetro para verificar a resistência das bobinas e determinar se estão danificadas.
Remédios
Certifique-se de que a fonte de alimentação esteja fornecendo corrente suficiente.
Para reduzir o efeito da queda de tensão, utilize fios grossos.
Diminuir a carga ou a resistência mecânica
Se a resistência parecer anormal, troque a bobina.
Terceiro. Movimento lento ou êmbolo travado
Razões Potenciais
Presença de contaminantes como poeira ou detritos dentro do tubo guia
Lubrificação inadequada
Presença de deformação mecânica no êmbolo
Remédios
Limpe o tubo guia e o êmbolo.
Se necessário, lubrifique o êmbolo com o lubrificante correto.
Substitua qualquer peça mecânica que tenha sido danificada.
Quatro. Superaquecimento do solenoide
Razões Potenciais
Presença de sobretensão na bobina
Presença de um ciclo de trabalho que excede os parâmetros de projeto.
Dissipação inadequada de calor
Remédios
Verifique a fonte de alimentação e a tensão nominal.
Reduza a frequência de uso.
Melhore o sistema de refrigeração.
Quinto. Encaixe inconsistente ou incapacidade de manter a posição
Razões Potenciais
Enfraquecimento dos ímãs permanentes
Sinal de controle de pulso impreciso
Desalinhamento dos circuitos magnéticos
Remédios
Verifique se os ímãs estão corretos.
Certifique-se de que as peças internas estejam montadas corretamente.
Sexto. Ruído excessivo durante o funcionamento
Causas possíveis
Parafusos de montagem soltos
Tubo guia e/ou êmbolo desgastados
Efeitos da atuação em alta velocidade
Soluções
Aperte os parafusos de montagem
Substitua o tubo guia e/ou o êmbolo.
Alterar a tensão de acionamento ou adicionar um amortecedor.
Sete. Reação Adiada
Causas possíveis
Baixa tensão fornecida
Altos níveis de atrito em peças móveis
Bobinas antigas ou isolamento danificado
Soluções
Confirme se a tensão fornecida está estável.
Mantenha as peças internas limpas e em bom estado.
Troque as bobinas antigas, se necessário.
Algumas dicas para manutenção preventiva
Para garantir que os solenoides de travamento CC funcionem de forma confiável durante longos períodos de operação, recomenda-se que:
Os conectores e a fiação devem ser verificados periodicamente.
O tubo guia e o êmbolo devem ser mantidos limpos.
Nunca exceda o ciclo de trabalho e a tensão nominal.
Testes funcionais devem ser realizados periodicamente.
As válvulas solenoides de travamento CC podem durar muito tempo e funcionar de forma confiável em um ambiente industrial.
