Kompaktowy prowadnik elektromagnesu typu push-pull WL5931

Elektromagnes typu push-pull to elektromagnetyczny elektromagnes, który zapewnia ruch liniowy za pomocą siły magnetycznej. Gdy prąd przepływa przez cewkę, powstaje pole magnetyczne, które porusza tłok lub zworę do przodu lub do tyłu. Mechanizm ten nadaje się do działania w trybie push-pull lub pull i jest stosowany w różnych procesach i maszynach automatyki przemysłowej, automatach sprzedażowych, urządzeniach medycznych, systemach motoryzacyjnych i zamkach elektronicznych.

Elektromagnes typu push-pull charakteryzuje się krótkim czasem reakcji i niewielkimi rozmiarami. Cechuje się kompaktową konstrukcją i niezawodną pracą. Montaż takich urządzeń wymaga minimalnego wysiłku i kosztów. Ponadto elektromagnes typu push-pull odgrywa znaczącą rolę w nowoczesnych systemach elektromechanicznych i przemyśle. Są one stosowane niemal wszędzie.

Cechy elektromagnesu typu push-pull

Elektromagnes typu push-pull to kompaktowe, szybkie, niezawodne i wydajne urządzenie do generowania ruchu liniowego. Konstrukcja elektromagnetyczna zapewnia łatwą instalację i niskie koszty konserwacji. Ponadto, wytwarzają one stabilne siły pchające i ciągnące, niezbędne w precyzyjnych zadaniach automatyzacji, i mogą pracować zarówno w trybie ciągłym, jak i przerywanym.

Jest dostępny w szerokim zakresie napięć roboczych (6 V, 12 V, 24 V itd.) i posiada indywidualną konstrukcję. Ponadto elektromagnes typu push-pull charakteryzuje się innymi cechami: niskim poziomem hałasu, niższym zużyciem energii, długą żywotnością i różnymi długościami skoku. Dostępne są wersje urządzenia wodoodporne, pyłoszczelne i odporne na wysokie temperatury.

Uzyskaj bezpłatną wycenę

PDF Download

Kompaktowy elektromagnes typu push-pull – przegląd produktu

Elektromagnes typu push-pull to zaawansowane urządzenie elektromagnetyczne zapewniające precyzyjną kontrolę ruchu liniowego. Urządzenie to składa się z cewki, tłoka, obudowy i sprężyny powrotnej, które współpracują ze sobą. Takie siłowniki elektromagnetyczne są dostępne w wersji z ramą otwartą, rurową, zatrzaskową oraz w wersjach niestandardowych.

Charakteryzują się niezawodną pracą, szybkim czasem reakcji, niskim poborem mocy i długą żywotnością. Dostępne są w wariantach napięcia 12 V DC i 24 V DC. Długość skoku i siła wyjściowa są dostosowywane do indywidualnych potrzeb klienta. Elektromagnes typu push-pull to idealne rozwiązanie dla systemów automatyki i sterowania.

Kompaktowy elektromagnes typu push-pull z magnesem

Kompaktowy elektromagnes typu push-pull z magnesem - szczegółowe wyjaśnienie

Wytrzymały przewodnik elektromagnesu typu push-pull

Zasada działania precyzyjnego elektromagnesu typu push-pull

Ruch liniowy solenoidu z magnesem typu push-pull

Szybko reagujący elektromagnes typu push-pull

Rozwiązania z elektromagnesami typu push-pull DC

Przewodnik zakupowy niestandardowego elektromagnesu typu push-pull

Kompaktowy elektromagnes typu push-pull z kartą katalogową

Marka	Technologia Weilong	Numer modelu	WL5931
Napięcie znamionowe (V)	Prąd stały 12 V lub 24 V,	Moc znamionowa (W)	20–30 W
Model pracy	Rurowy typu Push-Pull	Siła trzymania (N)	10-30N
Skok (mm)	5-15 MM	Czas(y) resetowania	50 ms
żywotność	Shots 100,000	Certyfikacja	CE, RoHS, ISO9001,
Materiał	Obudowa ze stali węglowej z powłoką ocynkowaną	Długość przewodu (mm)	200
Siła trzymania:	1.8 Kgs	Tolerancja wymiarów	+/- 0.1 mm
Wodoodporny	żaden	Klasa izolacji	F
Test Hi-Pot	Prąd zmienny 600 V 50/60 Hz 2 sek.	Siła trzymająca bez wzbudzenia	0
Temperatura pracy	-10 ° C 100 ° C	Cykl pracy	1-100%
Obowiązek pracy	10% –30%	Termin płatności	TT, czyli LC na widoku
próbka Zamówienie	Tak	Gwarancja	Rok 1
MOQ	1000 szt	Możliwość Supply	5000 szt. tygodniowo
Czas dostawy	30 Dni	Port załadunku	Shenzhen

Jak działa elektromagnes typu push-pull?

Elektromagnes typu push-pull działa w oparciu o zasadę indukcji elektromagnetycznej. Miedziana cewka pobiera prąd elektryczny i wytwarza pole magnetyczne wewnątrz obudowy elektromagnesu. Siła magnetyczna przyciąga żelazny trzpień (lub wirnik) do środka elektromagnesu.

Ponadto, w zależności od konstrukcji, tłok może się wysuwać i wciągać. W przypadku braku zasilania sprężyna powraca do pozycji wyjściowej. Siła zależy od napięcia cewki elektromagnesu, prądu, materiału magnetycznego, skoku i konstrukcji uzwojenia. Elektromagnes typu push-pull jest wystarczająco szybki i precyzyjny, aby wykonywać różne zadania związane z przełączaniem, podnoszeniem, pozycjonowaniem i automatyzacją.

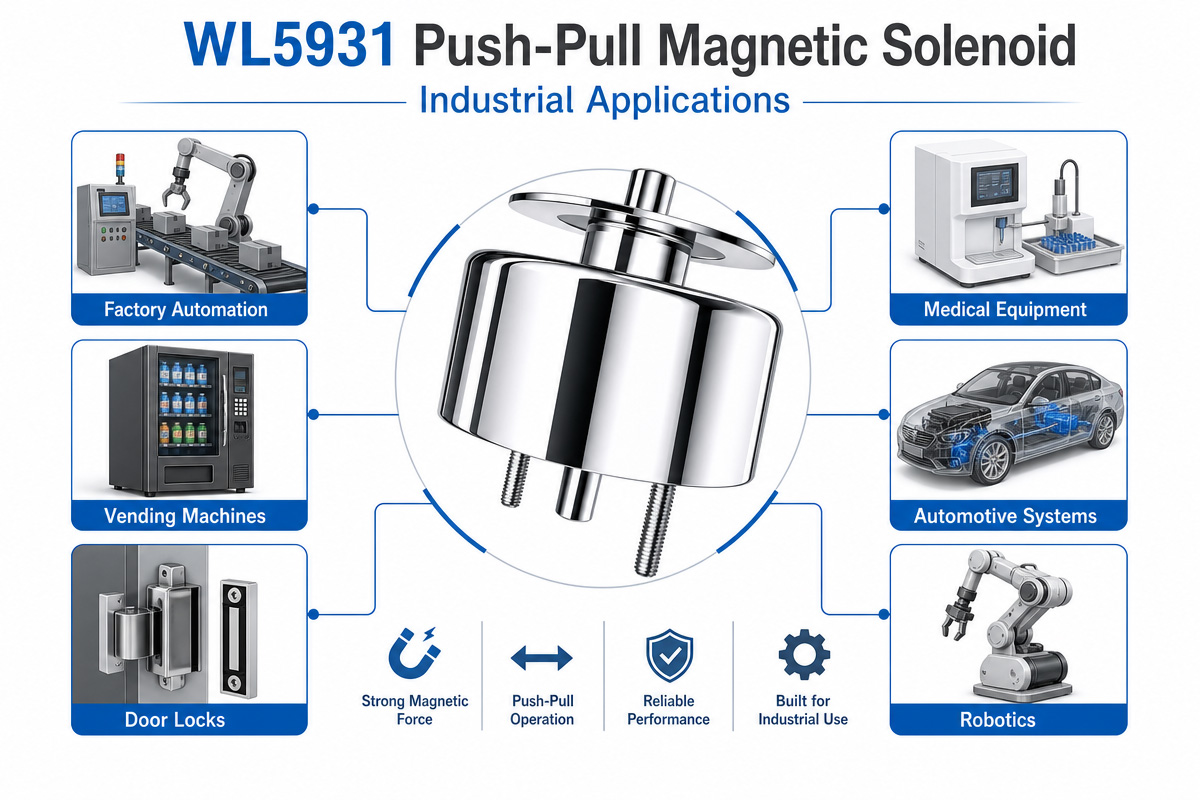

Kompaktowy elektromagnes typu push-pull do zastosowań przemysłowych

Elektromagnes typu push-pull jest szeroko stosowany w automatyce przemysłowej i elektronice do szybkiego i niezawodnego ruchu liniowego. Takie siłowniki można znaleźć na przykład w maszynach przemysłowych do sortowania i pakowania, automatach vendingowych, przemyśle tekstylnym oraz w układach pozycjonowania/przełączania w automatycznych liniach produkcyjnych.

Elektromagnes typu push-pull jest montowany w różnych układach samochodowych, takich jak zamki drzwi, układy paliwowe, mechanizmy skrzyni biegów i układy sterowania silnikiem. Ten niewielki element poprawia wydajność i bezpieczeństwo pojazdu.

Ponadto są szeroko stosowane w sprzęcie medycznym do precyzyjnej kontroli w diagnostyce, testach laboratoryjnych, pompach infuzyjnych i respiratorach. Elektromagnes typu push-pull zapewnia precyzyjny ruch i niezawodną pracę urządzeń automatyki biurowej. Znajdują również zastosowanie w drukarkach, kopiarkach i inteligentnych zamkach.

Urządzenia te są instalowane w wielu inteligentnych domach, szafach elektrycznych, systemach kontroli dostępu i systemach bezpieczeństwa. Dostępne są modele elektromagnesów typu push-pull, które są dostosowane do różnych napięć, skoków i sił wyjściowych, w zależności od potrzeb danego zastosowania.

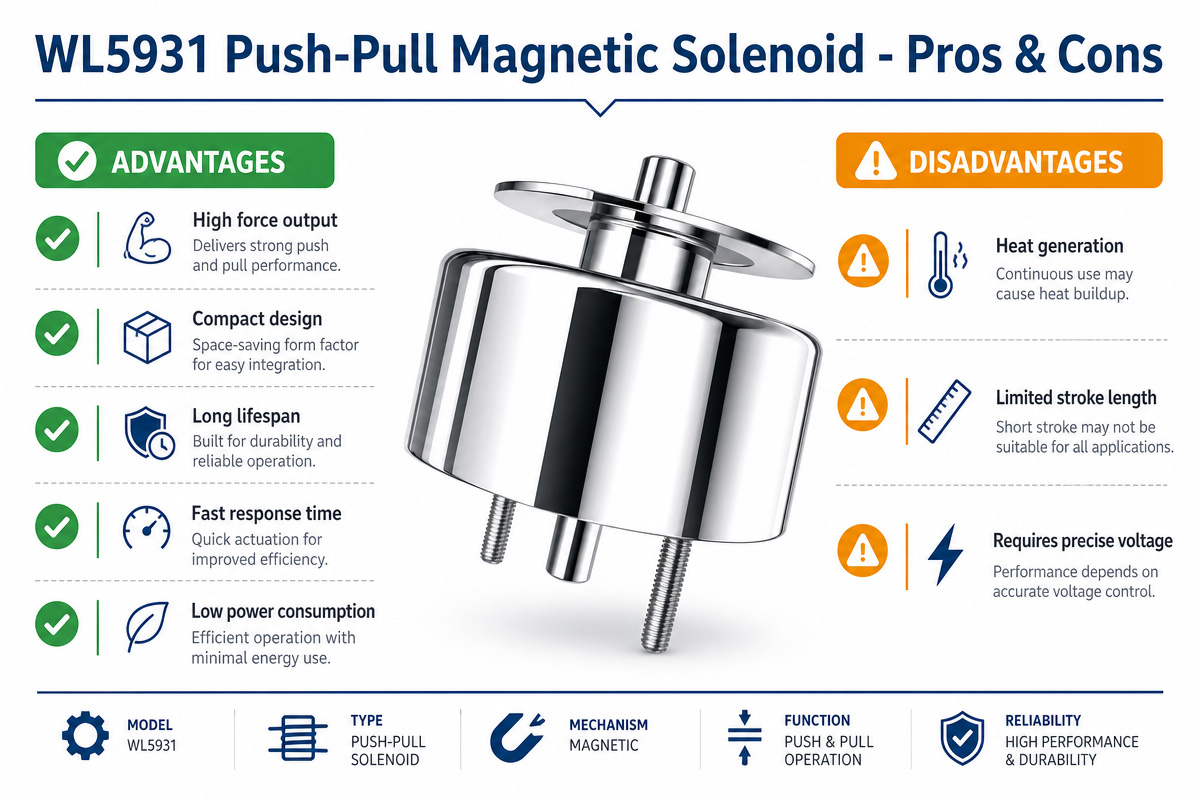

Kompaktowy elektromagnes typu push-pull z magnesem – zalety i wady

Elektromagnesy typu push-pull mają wiele zalet. Ich kompaktowa konstrukcja ułatwia montaż nawet w zastosowaniach o ograniczonej przestrzeni. Charakteryzują się szybkim i precyzyjnym ruchem liniowym, dzięki czemu nadają się do zastosowań w urządzeniach automatyki, zamkach i urządzeniach sterujących.

Wymagają minimalnej konserwacji i charakteryzują się dłuższą żywotnością oraz niezawodną pracą dzięki powtarzalnej aktywacji. Regulowany skok, napięcie i siła wyjściowa sprawiają, że można je łatwo dostosować do różnych projektów produktów i branż produkcyjnych. Ich wydajność i cicha praca sprawiają, że idealnie nadają się do zastosowania w urządzeniach inteligentnych.

Istnieją jednak pewne ograniczenia związane z elektromagnesami typu push-pull. Należą do nich stałe zasilanie, generujące ciepło, co zmniejsza wydajność i żywotność cewki. Przy długich skokach ich siła działania drastycznie spada. Ponadto zakłócenia elektromagnetyczne mogą wpływać na inne urządzenia elektroniczne znajdujące się w pobliżu. Niektóre typy wymagają zastosowania sprężyn i/lub pozycjonerów do precyzyjnego pozycjonowania i resetowania.

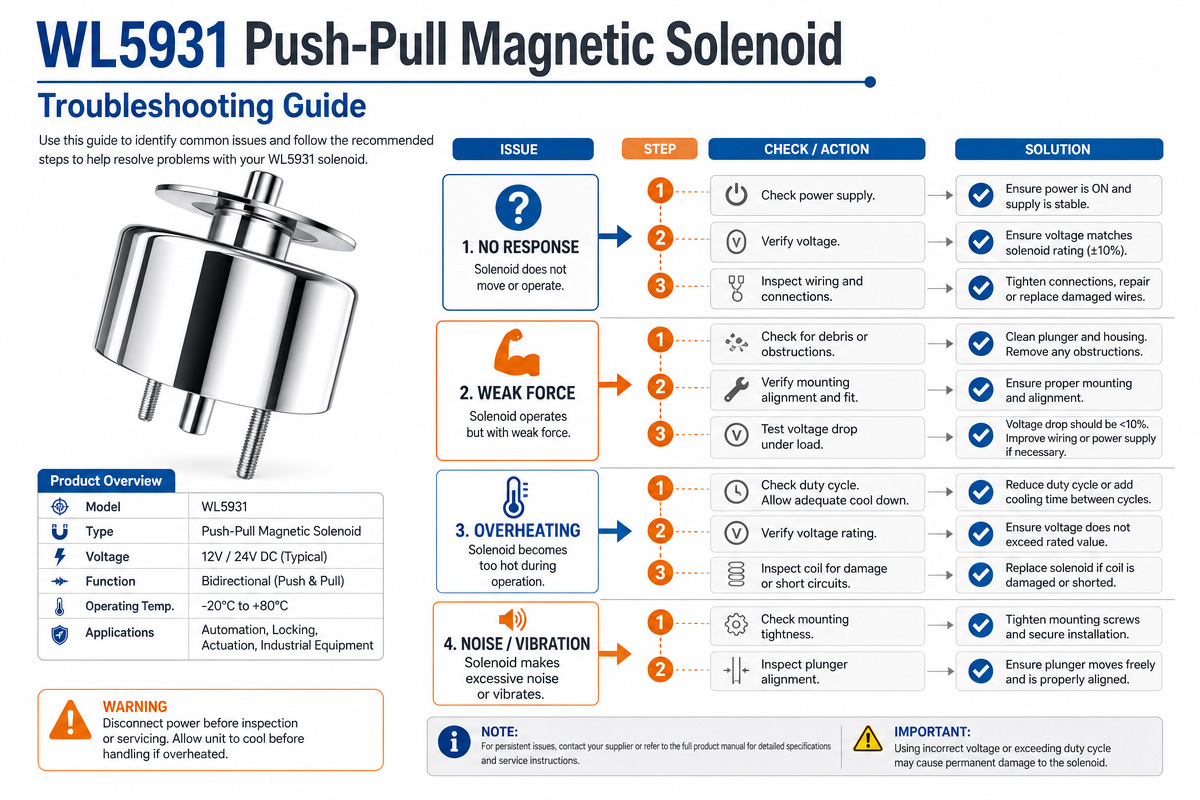

Przewodnik rozwiązywania problemów z elektromagnesem typu push-pull

Działanie elektromagnesu przeciwsobnego może zostać zakłócone przez czynniki elektryczne, mechaniczne i środowiskowe. Jedną z najczęstszych usterek elektromagnesu przeciwsobnego jest brak aktywacji. Zazwyczaj wynika to z niedostatecznego zasilania, uszkodzenia uzwojeń elektromagnesu, nieprawidłowego okablowania lub nadmiernej rezystancji obciążenia.

Można to łatwo zdiagnozować, sprawdzając napięcie zasilania i ciągłość uzwojeń cewki multimetrem. Przegrzanie cewki elektromagnesu to kolejna częsta usterka wynikająca z ciągłego zasilania poza zalecanym współczynnikiem wypełnienia, niewystarczającego rozpraszania ciepła lub nieprawidłowego poboru mocy. Problem ten można łatwo rozwiązać, zapewniając odpowiedni współczynnik wypełnienia i zwiększając zdolność rozpraszania ciepła.

Inną możliwą przyczyną awarii elektromagnesów push-pull może być powolny lub zablokowany ruch. Przyczyną tego problemu mogą być zanieczyszczenia, korozja, niewspółosiowość lub zużycie wewnętrznych ruchomych części. Prawidłowe działanie można przywrócić, czyszcząc strukturę wewnętrzną i zapewniając prawidłowy ruch tłoka.

Nieprawidłowy montaż, niestabilne napięcie zasilania lub silne wstrząsy mechaniczne podczas pracy mogą prowadzić do hałasu i wibracji elektromagnesu. Luźne elementy montażowe można dokręcić, a także zapewnić prawidłową konstrukcję skoku.

Regularne kontrole i konserwacja elektromagnesu są niezbędne w celu zapewnienia niezawodnej pracy, wydłużenia żywotności i skrócenia przestojów w zastosowaniach przemysłowych i automatyzacyjnych.

8 często zadawanych pytań dotyczących elektromagnesu typu push-pull

1. Czym jest elektromagnes typu push-pull?

Jest to element elektryczny, który zamienia energię elektryczną na ruch liniowy (ciągnięcie lub pchanie tłoka).

2.. Jak wybrać pomiędzy działaniem pchającym i ciągnącym?

Zależy to od wymagań mechanicznych. Elektromagnesy pchające ciągną i wysuwają tłok, natomiast elektromagnesy ciągnące cofają i przytrzymują tłok w środku. Niektóre elektromagnesy oferują obie te funkcje, w zależności od orientacji montażu.

3.Jakie są wymagania dotyczące napięcia?

Typowe napięcia znamionowe to 6 V, 12 V i 24 V prądu stałego oraz 110/220 V prądu przemiennego. Upewnij się, że zasilacz i elektromagnes mają takie samo napięcie znamionowe.

4. Czym jest współczynnik wypełnienia? Jakie ma znaczenie?

Współczynnik wypełnienia = czas pracy/całkowity czas cyklu * 100%. Nieprzestrzeganie tego parametru spowoduje przegrzanie i zniszczenie cewki elektromagnesu.

5. Jaką siłę i udar może wytworzyć?

Nośność siły maleje wraz ze wzrostem długości skoku. Typowe zakresy: siła od 50 g do 5 kg; skok od 2 mm do 30 mm. Wykres zależności siły od skoku znajduje się w karcie katalogowej.

6. Czy elektromagnes ma sprężynę powrotną?

Zazwyczaj konieczne jest zastosowanie zewnętrznego obciążenia, które odciąga tłok do tyłu. Można zastosować sprężynę powrotną z dodatnim oporem, aby zapewnić, że tłok zawsze znajduje się w pozycji spoczynkowej.

7.Jak wybrać zasilanie AC lub DC?

Elektromagnesy prądu stałego są cichsze niż elektromagnesy prądu przemiennego, które pracują cyklicznie z częstotliwością sieci. Wybierz w zależności od obwodu sterującego.

8. Jak zapobiegać przegrzewaniu i wydłużać żywotność urządzenia?

Przestrzegaj specyfikacji cyklu pracy i zapewnij odpowiednią wentylację. Użyj modelu o pracy ciągłej lub obniż napięcie do 50–70% napięcia znamionowego dla pracy ciągłej.

Jak wybrać elektromagnes typu push-pull

Wybór elektromagnesu typu push-pull jest kluczowy dla niezawodnej pracy, trwałości i ekonomicznego użytkowania. Przed wyborem odpowiedniego produktu należy rozważyć kilka kluczowych kwestii.

Przede wszystkim należy określić napięcie robocze (6 V, 12 V lub 24 V DC). Napięcie urządzenia powinno być zgodne z instalacją elektryczną, aby zapewnić jego niezawodną pracę. Następnie należy określić wymaganą siłę i długość skoku. Elektromagnes powinien wytwarzać siły wystarczające do efektywnego poruszania obciążeniem.

Współczynnik wypełnienia jest również istotnym parametrem, na który należy zwrócić uwagę. Elektromagnesy o pracy ciągłej są zaprojektowane do ciągłego zasilania. Elektromagnesy o pracy przerywanej mogą być zasilane okresowo. Nieprawidłowy współczynnik wypełnienia skróci żywotność elektromagnesu lub uszkodzi jego cewkę.

Parametry środowiskowe są również istotnym czynnikiem. Specjalne wersje modeli wodoodpornych, pyłoszczelnych i wysokotemperaturowych mogą być stosowane na zewnątrz lub w zastosowaniach przemysłowych. Konstrukcja ze stali nierdzewnej i izolowane wężownice zapewniają zwiększoną trwałość i niezawodność.

Przełączanie prędkości jest wymagane w wielu systemach automatyki. Dlatego czas i częstotliwość reakcji elektromagnesu są niezbędne dla zapewnienia wydajności i precyzji. Prawidłowa konstrukcja cewki i minimalna bezwładność poprawiają wydajność.

Należy również wziąć pod uwagę wymiary elektromagnesu i sposób jego montażu, aby zapewnić kompatybilność z innymi urządzeniami. Przed wyborem elektromagnesu zaleca się sprawdzenie rozmiaru, otworów montażowych, rodzaju przewodu i konstrukcji złącza.

Na koniec, warto rozważyć opcje personalizacji, takie jak długość skoku, siła trzymania, rezystancja cewki, konstrukcja złącza i konstrukcja sprężyny. Współpraca z doświadczonymi dostawcami pomoże w doborze odpowiedniego elektromagnesu typu push-pull.
