Jak wybrać elektromagnes blokujący rurowy
Prawidłowy dobór elektromagnesu rurowego zależy od wielu czynników związanych z wymaganiami i działaniem aplikacji. Pierwszym czynnikiem, który należy wziąć pod uwagę, jest napięcie zasilania. Należy wybrać napięcie kompatybilne z systemem. Prawidłowy dobór napięcia gwarantuje stabilną pracę i zapobiega przegrzaniu.
Po drugie, siła trzymania (naprężenie naciągu) ma kluczowe znaczenie przy wyborze elektromagnesu. Urządzenie powinno generować siłę wystarczającą do przesunięcia ładunku i utrzymania go w miejscu. Inżynier powinien oszacować niezbędną siłę, biorąc pod uwagę opór mechaniczny, tarcie i margines bezpieczeństwa.
Długość skoku jest również istotna. Musi być optymalna dla danego procesu. Zbyt długi skok zmniejsza efektywność generowania siły. Długość skoku może być również ograniczona.
Należy przeanalizować współczynnik wypełnienia, zwłaszcza jeśli elektromagnesy są potrzebne w systemach automatyki. Elektromagnesy blokujące mogą być stosowane w aplikacjach o pracy przerywanej ze względu na swoją wydajność. Wysoki współczynnik wypełnienia wymaga większego rozpraszania ciepła.
Środowisko pracy to kolejny czynnik wpływający na wybór elektromagnesów blokujących. Do zastosowań zewnętrznych i trudnych warunków pracy mogą być potrzebne urządzenia wodoodporne, pyłoszczelne lub odporne na korozję. Należy również uwzględnić zakresy temperatur, wilgotność i wibracje.
Szybkie i częste operacje w systemach automatyki wymagają szybkiej reakcji i długiej żywotności urządzenia. Wysokiej jakości materiały i precyzyjne wykonanie zapewniają trwałość i niezawodność.
Wymiary, sposób montażu i rodzaj połączenia powinny również odpowiadać dostępnej przestrzeni w systemie. W niektórych przypadkach może być konieczne zastosowanie specjalnych konstrukcji tłoków lub niestandardowych mocowań.
Wybór zaufanego dostawcy elektromagnesów blokujących jest również kluczowym krokiem. Reputacja producenta ma ogromny wpływ na długoterminową wydajność produktu.
Jak wybrać: elektromagnes blokujący rurowy czy elektromagnes blokujący ramowy
Główne różnice w konstrukcji i wykonaniu elektromagnesów blokujących rurowych i elektromagnesów blokujących ramowych: konstrukcja, wydajność magnetyczna i trwałość fizyczna
Jeśli chcesz zastosować bardzo wytrzymały i wydajny elektromagnes, wybierz wersję rurową. Jeśli oszczędność jest dla Ciebie ważniejsza niż cokolwiek innego, wybierz konstrukcję ramową.
Oto szczegółowa różnica między ramą rurową a ramą:
1. Struktura / Projekt i obwody magnetyczne
Jak sama nazwa wskazuje, największą różnicą między nimi jest sama struktura.
Rurowy elektromagnes blokujący. Zamknięta stalowa konstrukcja rurowa z wysoce wydajnym kanałem przepływu strumienia magnetycznego. Taka konstrukcja pozwala uzyskać najwyższą sprawność i najwyższą gęstość strumienia magnetycznego.
Solenoid blokujący ramę (rama C lub rama D) Otwarta konstrukcja ramy stalowej, która ma wrodzoną nieefektywność konstrukcyjną ze względu na to, że obwód magnetyczny nie jest całkowicie zamknięty.
2. Właściwości mechaniczne i środowisko pracy
Zamknięta, rurowa konstrukcja zapewnia dobrą odporność na wstrząsy i wibracje, a także lepszą ochronę przed zanieczyszczeniami środowiskowymi, takimi jak kurz i wilgoć. Wysokiej klasy produkty z rodziny elektromagnesów blokujących rurowych mogą pochwalić się klasą odporności na kurz i wodę IP65. Ich żywotność jest również dłuższa w porównaniu z rodziną Frame dzięki solidnej konstrukcji.
Elektromagnes blokujący ramę: Ze względu na otwartą konstrukcję, nie zapewnia on dużej ochrony przed brudem, kurzem i innymi zanieczyszczeniami środowiskowymi. Jednak pomimo niższych właściwości mechanicznych, standardowa linia produktów zazwyczaj osiąga 100 tys. cykli.
3. Koszt / Rozmiar
Elektromagnesy blokujące rurowe: Ponieważ konstrukcja ta jest bardziej skomplikowana w produkcji i montażu, są one drogie. Niemniej jednak, ze względu na wyższą wydajność, można je projektować w mniejszych rozmiarach, co pozwala na osiągnięcie wysokiej wydajności przy zachowaniu kompaktowych rozmiarów.
Ekonomiczny elektromagnes zatrzaskowy ramy opcjonalnej. Te elektromagnesy są najbardziej ekonomicznym rozwiązaniem w produkcji masowej. Zazwyczaj stosuje się je w warunkach stosunkowo czystego środowiska i gdy wymagana jest produkcja masowa.
4. Funkcja „zatrzasku” / Wspólna cecha obu rodzin
Oba typy elektromagnesów mają jedną wspólną cechę: mechanizm blokujący, co oznacza, że mogą pozostać w obu pozycjach bez poboru energii. Różnica między elektromagnesami blokującymi a nieblokującymi polega na obecności silnego magnesu trwałego w obwodzie magnetycznym.
Praca bistabilna: brak zużycia energii podczas pozostawania w stanie włączonym lub wyłączonym.
Sterowanie impulsowe: Jeden krótki impuls przesuwa tłok elektromagnesu do pozycji zablokowania, a drugi do jego zwolnienia.
Podsumowanie Tabela porównawcza
| Cecha | Rurowy elektromagnes blokujący | Elektromagnes blokujący ramę |
| Structure | Zamknięta, cylindryczna rura stalowa | Otwarta rama w kształcie litery „C” lub „D” |
| Sprawność magnetyczna | Wysoka (najlepsza siła w stosunku do rozmiaru) | Umiarkowany (mniejsza siła w zależności od rozmiaru) |
| Ochrona Środowiska | Wysoka (odporność na wstrząsy, wibracje, kurz) | Niski (podatny na zanieczyszczenia) |
| Typowa żywotność | Bardzo wysoki (do 25 milionów cykli) | Umiarkowany (do 100 tys.–5 milionów cykli) |
| Względny koszt | Wyższy | Niższy / Ekonomiczny |

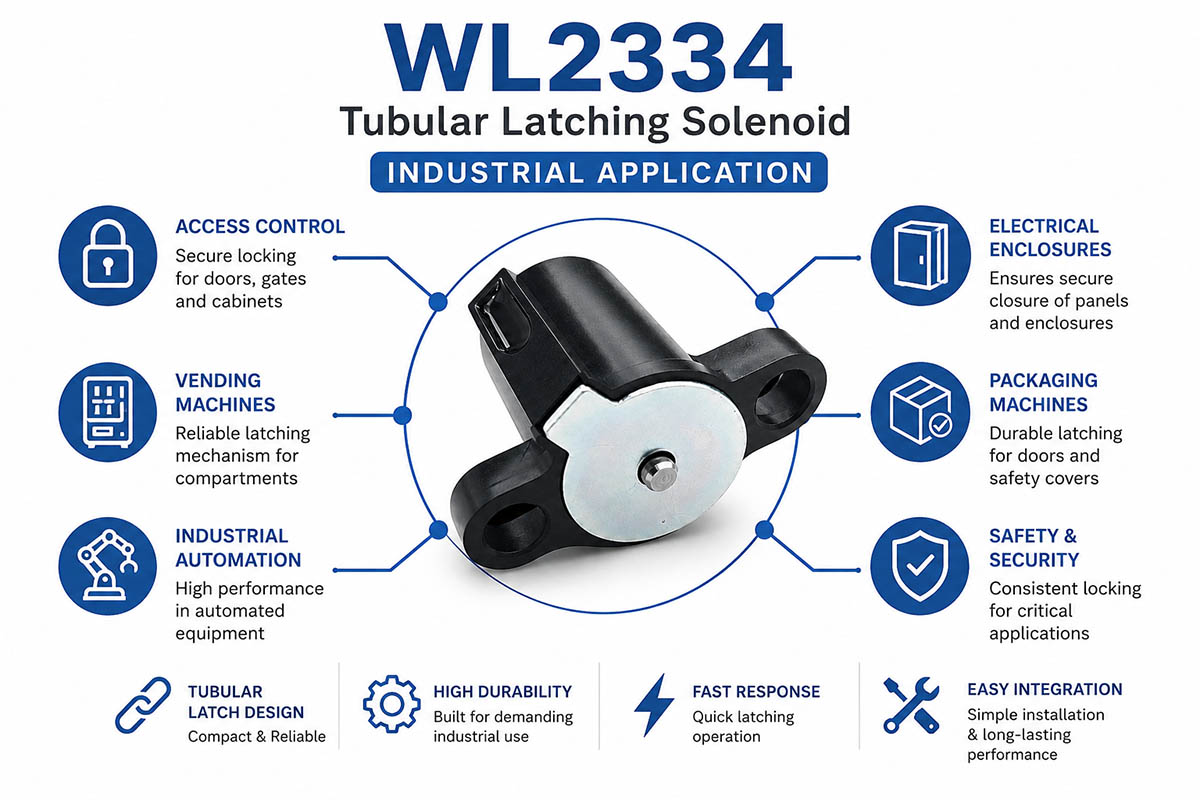

| Typowe zastosowania | Trudne warunki, urządzenia medyczne, bankomaty, wytrzymałe zamki | Automatyzacja biurowa, automaty vendingowe, urządzenia do gier, produkty o dużej objętości |
5. Dlaczego warto wybrać elektromagnes blokujący ramę?
Środowisko aplikacji jest bardzo przejrzyste. Dotyczy to na przykład sprzętu biurowego, elektroniki użytkowej i innych urządzeń. Głównym celem jest oszczędność pieniędzy.
