WL11132 Elektromagnetyczny zawór proporcjonalny do przemysłowej kontroli przepływu

Proporcjonalny zawór elektromagnetyczny to zaawansowany zawór elektryczny, który umożliwia precyzyjną kontrolę przepływu. Ten typ zaworu zapewnia precyzyjną kontrolę dzięki zastosowaniu proporcjonalnych technologii sterowania elektromagnetycznego, zamiast standardowych zaworów elektromagnetycznych typu WŁ./WYŁ. Zawór ten charakteryzuje się szybką reakcją, wysoką precyzją, niewielkimi rozmiarami i doskonałą niezawodnością w zastosowaniach przemysłowych. Elektrozawory proporcjonalne są szeroko stosowane w układach hydraulicznych, pneumatycznych, automatyce, urządzeniach medycznych, robotyce i systemach sterowania. Możliwość płynnej regulacji przepływu poprawia wydajność, zmniejsza zużycie energii i zwiększa wydajność maszyn. Elektrozawory proporcjonalne to idealny wybór dla branż wymagających precyzyjnej kontroli przepływu i inteligentnych technologii sterowania.

Uzyskaj bezpłatną wycenę

PDF Download

Opis zaworu elektromagnetycznego proporcjonalnego

Proporcjonalny zawór elektromagnetyczny to zawór sterowany elektrycznie, który wykorzystuje proporcjonalny siłownik elektromagnetyczny do sterowania przepływem, ciśnieniem lub kierunkiem przepływu cieczy. Otwarcie zaworu zmienia się w zależności od prądu wejściowego. Pozwala to na uzyskanie precyzyjnej kontroli, a nie tylko otwierania lub zamykania. Proporcjonalny zawór elektromagnetyczny łączy w sobie technologie elektromagnetyczne i konstrukcję zaworu, zapewniając precyzyjną regulację, szybką reakcję i wysoką niezawodność. Elektromagnetyczne zawory proporcjonalne są szeroko stosowane w układach sterowania przepływem cieczy, takich jak hydraulika, pneumatyka i automatyka.

Jak działa zawór elektromagnetyczny proporcjonalny?

Proporcjonalny zawór elektromagnetyczny to urządzenie, które przetwarza sygnał elektryczny na ruch mechaniczny. Przepływ prądu przez cewkę elektromagnesu wytwarza pole elektromagnetyczne, które uruchamia suwak zaworu lub tłok. Położenie suwaka zależy od wartości prądu i reguluje otwarcie kanału przepływowego.

Sterownik stale zmienia natężenie prądu, dzięki czemu zawór może precyzyjnie sterować natężeniem przepływu, ciśnieniem lub kierunkiem. Im wyższe natężenie prądu, tym większa siła elektromagnetyczna i tym bardziej otwiera się zawór. Niższe natężenie prądu powoduje mniejsze otwarcie zaworu. Sprzężenie zwrotne dla precyzyjnej kontroli może być zapewnione przez czujniki i systemy sterowania.

Technologia sterowania proporcjonalnego pozwala na dokładniejsze zarządzanie płynem, szybszą reakcję i większą wydajność w porównaniu ze standardowymi zaworami elektromagnetycznymi.

Wideo z elektrozaworem proporcjonalnym

Szczegółowy wyświetlacz zaworu proporcjonalnego elektromagnetycznego

Technologia sterowania przepływem za pomocą elektrozaworu proporcjonalnego

Producent przemysłowych zaworów elektromagnetycznych proporcjonalnych

Trwała konstrukcja zaworu elektromagnetycznego proporcjonalnego

Energooszczędna konstrukcja elektrozaworu proporcjonalnego

Zawór elektromagnetyczny proporcjonalny w maszynach przemysłowych

Inteligentne rozwiązanie przemysłowe z elektrozaworem proporcjonalnym

Zawór elektromagnetyczny proporcjonalny techniczny

Marka	Weilong	Numer modelu	WL 11132
Napięcie znamionowe (V)	DC12V lub 24V	Moc znamionowa (W)	7.2W
Tryb pracy	Zawór kontroli powietrza	Ciśnienie robocze (MPa)	0.2 MPa
Szybkość przepływu powietrza	3-53 l/minutę	Czas(y) resetowania	1 s wł., 1 s wył.
żywotność	200 tysięcy razy	Certyfikacja	CE, ROHS, ISO9001,
Materiał	Żelazo magnetyczne Superior	Długość przewodu (mm)	200 MM
Zainstaluj styl	Wkręt	Tolerancja wymiarów	± 0.1 mm
Wodoodporny	żaden	Klasa izolacji	B
Test Hi-Pot	Prąd zmienny 750 V 50/60 Hz 2 sek.	Siła trzymająca bez wzbudzenia	0
Temperatura pracy	-10 ° C 90 ° C	Cykl pracy	1-100%
Głębokość gwintu (mm)	/	Termin płatności	TT, czyli LC na widoku
próbka Zamówienie	Tak.	Gwarancja	Rok 1
MOQ	1000 szt	Możliwość Supply	100 000 000 sztuk tygodniowo
Czas dostawy	30 Dni	Port załadunku	Shenzhen

Co sprawia, że zawór elektromagnetyczny proporcjonalny jest tak popularny?

Rosnące zapotrzebowanie na większą precyzję, wydajność i automatyzację we współczesnym przemyśle sprawia, że proporcjonalne zawory elektromagnetyczne są bardzo popularne. Standardowe zawory zapewniają jedynie podstawową regulację otwarcia/zamknięcia. Zawory proporcjonalne zapewniają płynną regulację i inteligentne sterowanie.

Jest to niezbędna cecha, która staje się coraz ważniejsza w nowoczesnych gałęziach przemysłu, takich jak robotyka, urządzenia medyczne, produkcja samochodów i automatyka hydrauliczna.

Prowadzi to do wzrostu zapotrzebowania na zawory sterowane elektronicznie ze względu na inteligentne fabryki i technologie Przemysłu 4.0. Elektromagnetyczne zawory proporcjonalne można łatwo zintegrować z systemami PLC i sterownikami cyfrowymi, co zwiększa wydajność i obniża koszty operacyjne.

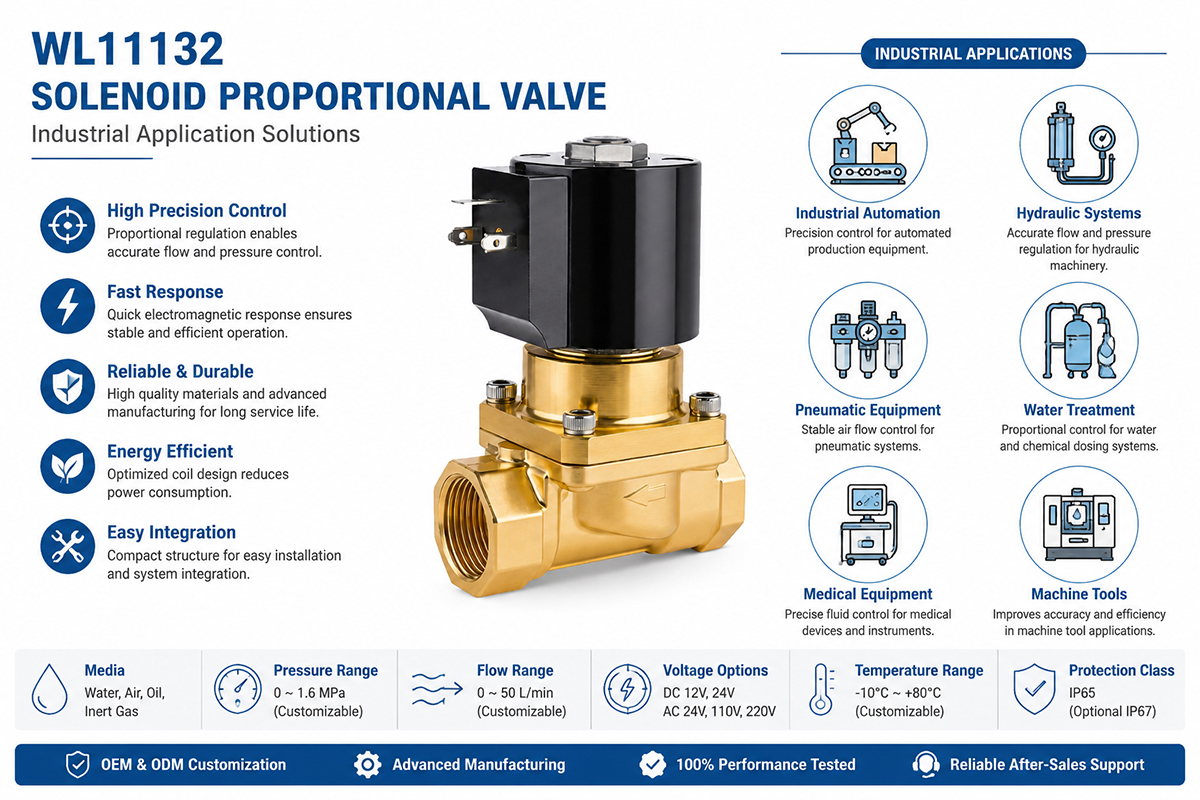

Zastosowania zaworów elektromagnetycznych proporcjonalnych

Zawory elektromagnetyczne proporcjonalne są powszechnie stosowane w wielu zastosowaniach przemysłowych, w których wymagana jest precyzyjna kontrola przepływu cieczy.

Sterują przepływem i ciśnieniem oleju w układach hydraulicznych, umożliwiając precyzyjne sterowanie cylindrami, silnikami i siłownikami. Zawory te są szeroko stosowane w maszynach budowlanych, wtryskarkach i prasach przemysłowych w celu lepszej kontroli ruchu.

W automatyce pneumatycznej elektrozawory proporcjonalne zapewniają precyzyjną kontrolę przepływu powietrza w ramionach robotów, urządzeniach montażowych i liniach produkcyjnych. Zwiększają precyzję pozycjonowania i niezawodność działania.

Technologia zaworów proporcjonalnych jest również stosowana w urządzeniach medycznych. Instrumenty analityczne, systemy laboratoryjne i urządzenia takie jak respiratory wymagają precyzyjnego zarządzania gazami i płynami.

W przemyśle motoryzacyjnym elektrozawory proporcjonalne sterują maszynami produkcyjnymi, systemami testowymi i procesami zautomatyzowanymi. Szybka reakcja i powtarzalność spełniają wymagania szybkiej produkcji.

W robotyce i inteligentnych systemach automatyki elektrozawory proporcjonalne sterują ruchem i oszczędzają energię. Przyczyniają się do poprawy wydajności systemu i płynności ruchów.

Rosnące zapotrzebowanie na automatyzację i inteligentne sterowanie prowadzi do wprowadzania zaworów proporcjonalnych elektromagnetycznych do nowych zastosowań przemysłowych, w których wymagana jest precyzja i niezawodność zarządzania płynami.

Zawór elektromagnetyczny proporcjonalny przyspieszony i wyłączony

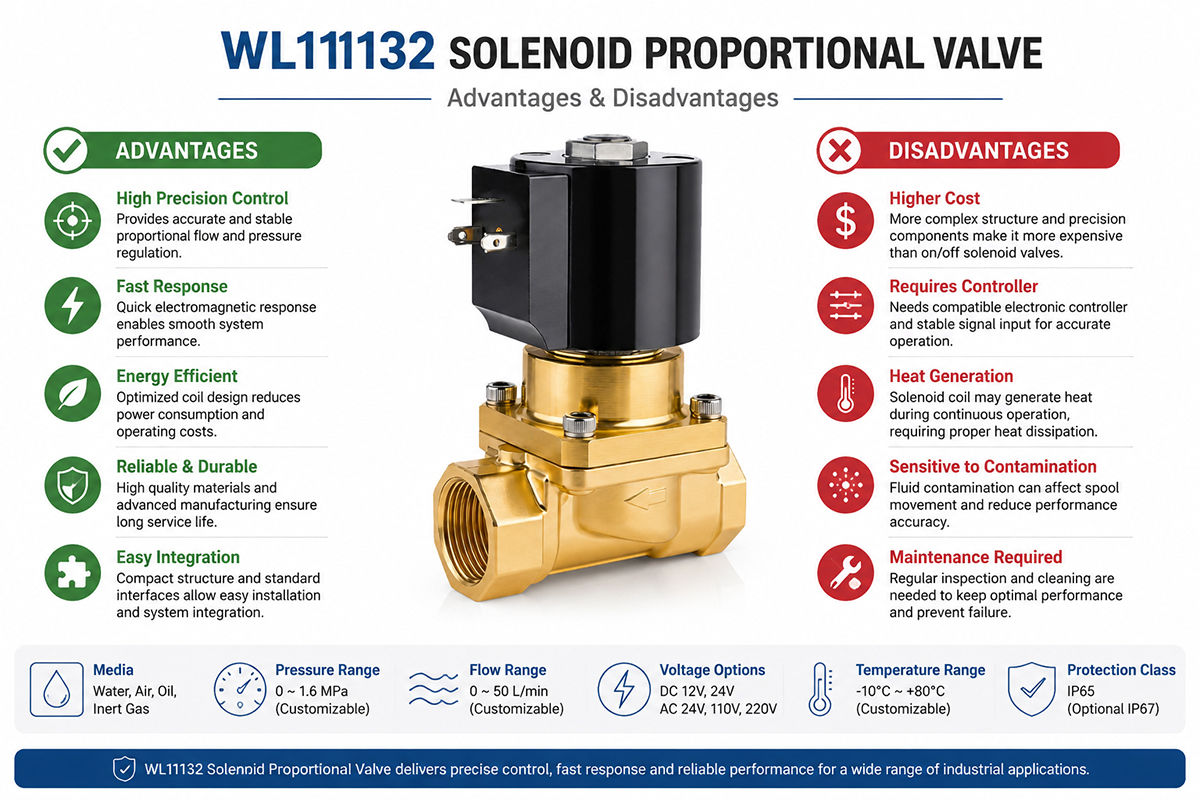

Zalety i wady zaworu elektromagnetycznego proporcjonalnego

Zalety

Elektromagnetyczne zawory proporcjonalne mają wiele zalet w przemysłowych systemach sterowania. Największą z nich jest precyzyjna regulacja przepływu, która umożliwia płynną regulację zgodnie z elektrycznym sygnałem wejściowym. Są kompaktowe, szybko reagują i łatwe w integracji z automatycznymi systemami sterowania.

Zawory te poprawiają efektywność energetyczną, zapewniając przepływ takiej ilości wody, jaka jest potrzebna, zamiast pracować 24/7 z pełną wydajnością. Posiadają elastyczne możliwości sterowania, dzięki czemu nadają się do złożonych zastosowań przemysłowych.

Kolejną zaletą jest personalizacja. Producenci oferują różnorodne rozmiary, napięcia, materiały i opcje wydajności.

wady

Omówiono zalety i wady zaworów elektromagnetycznych proporcjonalnych. Są one zazwyczaj droższe niż standardowe zawory elektromagnetyczne ze względu na zaawansowaną technologię sterowania i precyzyjne komponenty.

Do precyzyjnego działania niezbędne są odpowiednie systemy sterowania elektronicznego i kalibracji. Nieprawidłowe sterowanie sygnałem lub instalacja mogą negatywnie wpłynąć na stabilność działania.

Cewka elektromagnesu może się nagrzewać podczas pracy ciągłej i należy ją odpowiednio konserwować. Zanieczyszczone płyny mogą prowadzić do zatarcia szpuli lub pogorszenia wydajności.

Wady zaworów proporcjonalnych z elektromagnesem są zazwyczaj mniej liczne niż ich zalety, zwłaszcza w zastosowaniach wymagających precyzyjnej i inteligentnej kontroli przepływu cieczy.

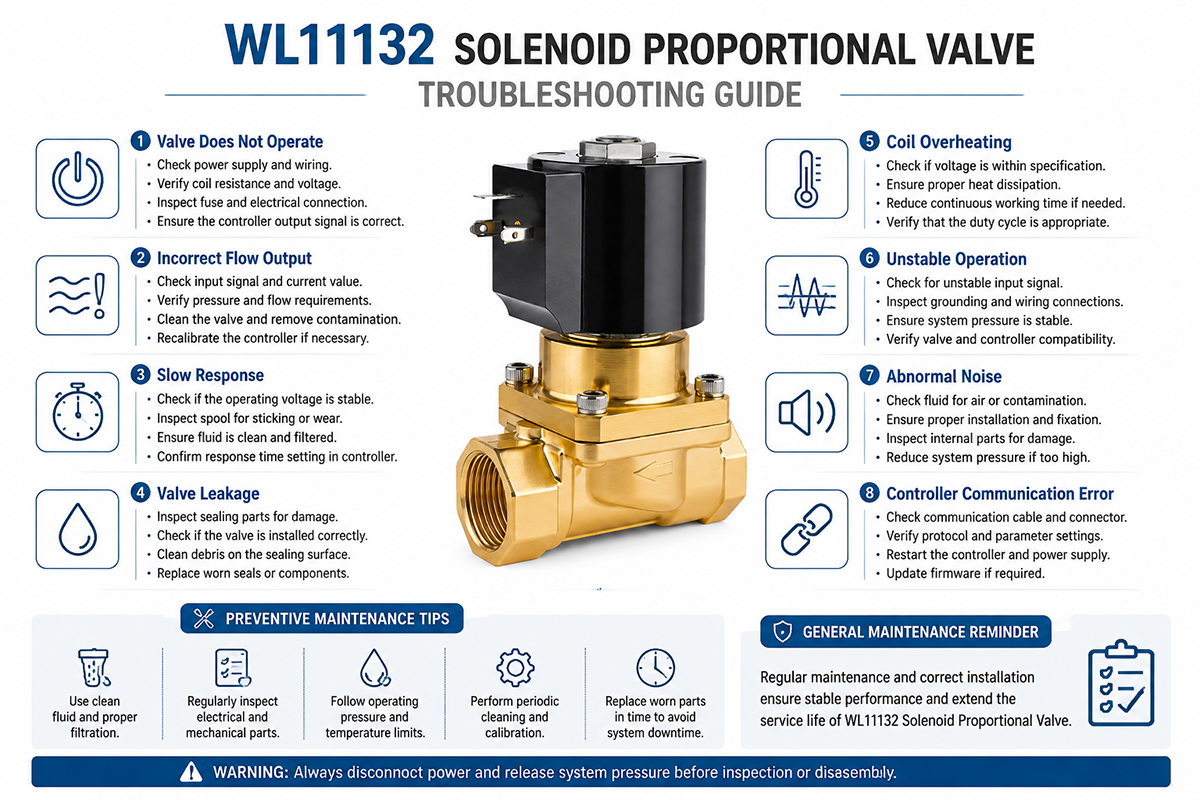

Rozwiązywanie problemów z zaworami elektromagnetycznymi proporcjonalnymi

Typowe problemy z zaworami proporcjonalnymi elektromagnetycznymi można łatwo rozwiązać poprzez systematyczną kontrolę.

1. Zawór nie działa

Należy sprawdzić zasilanie, połączenia elektryczne, rezystancję cewki i sygnały sterujące. Jeśli cewka jest uszkodzona lub napięcie jest nieprawidłowe, zawór nie działa.

2.Nieprawidłowy przepływ wyjściowy

Należy sprawdzić sygnały wejściowe, warunki ciśnienia i kalibrację zaworów. Zanieczyszczenie lub zablokowanie kanałów cieczą może wpłynąć na dokładność przepływu.

3.Niski wskaźnik odpowiedzi

Może to być spowodowane zanieczyszczeniem, zużyciem mechanicznym, brakiem prądu elektrycznego lub niewłaściwym wyborem zaworu.

4. Nieszczelność zaworu

Należy sprawdzić uszczelnienia, przylgi zaworów i warunki montażu. Zużyte elementy uszczelniające należy wymienić.

5. Przegrzanie cewki

Należy sprawdzić napięcie robocze, współczynnik wypełnienia i rozpraszanie ciepła. Zbyt długa praca cewki poza zakresem dopuszczalnym może spowodować jej przegrzanie.

6.Kontrola niestabilności wydajności

Upewnij się, że sygnał z kontrolera jest stabilny. Należy sprawdzić czujniki i układy sprzężenia zwrotnego.

Prawidłowa filtracja, prawidłowa instalacja, czyste środowisko pracy i regularna konserwacja mogą znacząco wydłużyć żywotność zaworów proporcjonalnych elektromagnetycznych i zagwarantować niezawodną pracę w przemyśle.

FAQ

1. Czym jest zawór proporcjonalny elektromagnetyczny?

Elektrozawór proporcjonalny to rodzaj zaworu elektrycznego, który reguluje przepływ, ciśnienie lub kierunek przepływu cieczy proporcjonalnie do sygnału wejściowego z urządzenia sterującego. Tradycyjne elektrozawory umożliwiają jedynie działanie w trybie WŁ./WYŁ., natomiast zawory proporcjonalne zapewniają możliwość ciągłej kontroli otwarcia zaworu. Elektrozawór wytwarza siłę elektromagnetyczną, której wartość zależy od natężenia prądu. Pomaga to osiągnąć wysoką dokładność regulacji przepływu. Zawory te są stosowane w układach hydraulicznych, maszynach pneumatycznych, automatyce, robotach, sprzęcie medycznym oraz w przemysłowych aplikacjach sterujących, które wymagają precyzyjnej kontroli przepływu cieczy.

2. Czym jest zawór elektromagnetyczny proporcjonalny?

Zawór proporcjonalny elektromagnesu przekształca prąd w proporcjonalną siłę elektromagnetyczną. Sterownik wysyła sygnał do cewki elektromagnesu, która generuje pole magnetyczne poruszające suwak lub tłok wewnątrz. Zmiana rozmiaru otworu zaworu determinuje ilość cieczy przepływającej przez zawór. Im wyższy prąd wejściowy, tym większa siła i większy przepływ. I odwrotnie: im niższy przepływ, tym mniejszy otwór. Zawór ten pozwala na precyzyjną regulację przepływu lub ciśnienia, oferując większą wydajność w porównaniu z typowymi zaworami elektromagnetycznymi.

3. Jakie są zalety zaworu proporcjonalnego elektromagnetycznego?

Zaletami elektromagnetycznych zaworów proporcjonalnych są dokładność, szybka reakcja, kompaktowa konstrukcja, oszczędność energii oraz łatwa integracja z systemami automatyki. Zapewniają one precyzyjną kontrolę przepływu cieczy zamiast sterowania włącz/wyłącz. Poprawiają również wydajność maszyn, zapewniając stabilną kontrolę ruchu i minimalizując wahania ciśnienia. Ponadto nadają się do systemów wymagających precyzyjnego pozycjonowania i dokładności. Elektromagnetyczne zawory proporcjonalne mogą być wykonane w różnych wariantach napięć, ciśnień i przepływów, w zależności od zastosowania w danym przemyśle.

4. Zastosowania zaworów proporcjonalnych elektromagnetycznych

Elektromagnetyczne zawory proporcjonalne znajdują zastosowanie w wielu zastosowaniach przemysłowych, takich jak automatyka hydrauliczna, sterowanie pneumatyczne, robotyka, sprzęt medyczny, produkcja motoryzacyjna, maszyny pakujące i systemy przetwórstwa przemysłowego. W zastosowaniach hydraulicznych regulują przepływ oleju i ruch siłowników. W układach pneumatycznych regulują przepływ sprężonego powietrza. Są stosowane w robotyce i urządzeniach automatyki do precyzyjnego sterowania ruchem. W sprzęcie medycznym zawory proporcjonalne służą do prawidłowego sterowania przepływem cieczy i gazów. Ich wszechstronność sprawia, że nadają się do zastosowań wymagających niezawodnej kontroli przepływu.

5. Jak wybrać odpowiedni zawór elektromagnetyczny proporcjonalny?

Przy wyborze odpowiedniego elektrozaworu proporcjonalnego należy wziąć pod uwagę wiele czynników. Należą do nich m.in. rodzaj medium roboczego, zakres ciśnienia, natężenie przepływu, napięcie, sygnał sterujący, czas reakcji oraz środowisko instalacji. Najpierw należy zdecydować, jaki zawór będzie używany z powietrzem, wodą, olejem lub innym medium. Następnie należy wybrać zawór o odpowiednim rozmiarze do natężenia przepływu. • Sprawdź kompatybilność elektryczną ze sterownikiem lub systemem PLC. Weź również pod uwagę czynniki środowiskowe, takie jak temperatura, wilgotność i zanieczyszczenie. Profesjonalny dostawca oferujący możliwość personalizacji OEM pomoże Ci w doborze odpowiedniego zaworu.

6. Co jest przyczyną awarii zaworu proporcjonalnego elektromagnetycznego?

Najczęstszymi przyczynami awarii elektrozaworów proporcjonalnych są problemy elektryczne, zanieczyszczenie płynu, nieprawidłowa instalacja, nadciśnienie, przegrzanie cewki oraz uszkodzone uszczelki. Uszkodzona cewka lub nieprawidłowe napięcie mogą wpływać na prawidłowe działanie zaworu. Zanieczyszczenia lub zanieczyszczenia w płynie ograniczają ruch suwaka i obniżają dokładność sterowania. Niewłaściwa konserwacja może prowadzić do wycieków lub nieprawidłowego działania zaworu. Prawidłowa filtracja, czyszczenie, prawidłowe okablowanie i eksploatacja w określonych warunkach zapewnią wysoką niezawodność i długą żywotność.

7. Jakie są różnice pomiędzy zaworem elektromagnetycznym a zaworem elektromagnetycznym proporcjonalnym?

Główną różnicą między tymi dwoma zaworami jest sposób ich sterowania. Zawór elektromagnetyczny zazwyczaj ma tylko dwa stany: całkowicie otwarty lub całkowicie zamknięty. Elektromagnetyczny zawór proporcjonalny zapewnia ciągłą kontrolę położenia zaworu w zależności od sygnału wejściowego. Pozwala to na precyzyjne sterowanie przepływem, ciśnieniem i prędkością ruchu. Podczas gdy tradycyjne zawory elektromagnetyczne są najlepszym wyborem do prostych zastosowań przełączających, zawory proporcjonalne są przeznaczone do zaawansowanych systemów automatyki, gdzie wymagana jest dokładność i zmienna regulacja.

8. Jak wydłużyć żywotność elektrozaworu proporcjonalnego?

Prawidłowe warunki pracy i regularna konserwacja są niezbędne do wydłużenia żywotności elektrozaworów proporcjonalnych. Stosowanie odpowiednich systemów filtracji zapewnia czystość cieczy i zapobiega zanieczyszczeniom. Regularna kontrola połączeń elektrycznych, temperatury cewki i parametrów pracy. Kontrola szczelności i zużycia uszczelnień oraz elementów wewnętrznych. Nie przekraczanie zalecanych wartości ciśnienia, temperatury i napięcia. Regularne testowanie działania zaworu pomoże wykryć ewentualne problemy, zanim będzie za późno. Długotrwała, niezawodna praca ma kluczowe znaczenie w środowisku przemysłowym i wymaga wysokiej jakości części zamiennych, instalacji i konserwacji.

Jak wybrać proporcjonalny zawór elektromagnetyczny?

Przy wyborze odpowiedniego zaworu elektromagnetycznego proporcjonalnego należy wziąć pod uwagę kilka czynników, takich jak wymagania dotyczące zastosowania, właściwości cieczy, ciśnienie, zakres przepływu, parametry elektryczne i warunki środowiskowe.

Przede wszystkim należy zdefiniować medium. Istnieją zawory do oleju hydraulicznego, wody, powietrza, gazu lub płynów specjalnych. Materiał zaworu i konstrukcja uszczelnienia muszą być kompatybilne z medium roboczym pod względem trwałości.

Po drugie, należy wziąć pod uwagę wymagany przepływ i zakres ciśnień. Prawidłowo dobrany elektrozawór proporcjonalny powinien zapewniać wystarczającą przepustowość i utrzymać wydajność sterowania. Niewłaściwy rozmiar zaworu może obniżyć wydajność i wpłynąć na stabilność systemu.

Po trzecie, sprawdź parametry elektryczne. Należą do nich m.in. napięcie, prąd, pobór mocy, rodzaj sygnału sterującego i charakterystyka reakcji. Zawór powinien być kompatybilny z istniejącym systemem sterowania lub sterownikiem PLC.

Środowisko również ma znaczenie. Należy wybrać zawory o odpowiednim poziomie ochrony, odporności na korozję, ograniczeniach temperaturowych i wytrzymałości mechanicznej dla wymagających warunków przemysłowych.

W przypadku precyzyjnych zastosowań należy wziąć pod uwagę czas reakcji i dokładność. Wysokowydajne zawory proporcjonalne zapewniają lepszą powtarzalność i płynniejszą regulację w urządzeniach automatyki i robotyce.

Na koniec należy wziąć pod uwagę niezawodność dostawcy, możliwości personalizacji, certyfikaty jakości i serwis posprzedażowy. Producent zaworów proporcjonalnych powinien zapewnić serwis OEM, wsparcie techniczne i projekty dostosowane do wymagań przemysłowych.

Prawidłowy wybór zaworu elektromagnetycznego proporcjonalnego zwiększa wydajność układu, obniża koszty konserwacji i gwarantuje stabilną pracę.
