Hoofdstuk 1: Overzicht van de push-pull buisvormige solenoïde
De push-pull buisvormige solenoïde is een miniatuur elektromagnetische actuator die lineaire beweging creëert met behulp van magnetische krachten. Deze actuator zet elektrische energie om in mechanische beweging (duwen of trekken). Hij is zeer nuttig in industriële automatisering, auto's, medische apparatuur, huishoudelijke apparaten, automaten en beveiligingssystemen.
Omdat buisvormige solenoïden een cilindrisch ontwerp hebben, bieden ze een betere magnetische efficiëntie, een grotere kracht, een snellere respons en een langere levensduur in vergelijking met gewone solenoïden. Door hun compacte ontwerp kunnen buisvormige solenoïden in beperkte ruimtes worden gebruikt.
De push-pull buisvormige solenoïden behoren tot de meest gewilde actuatoren van dit moment vanwege hun toepassingen in robotactuatoren, deursloten, brandstofinjectoren, kleppen, transmissies, uiterst nauwkeurige machines en meer.
Hoofdstuk 2: Werkingsprincipe van een duw-trek-buissolenoïde
Een push-pull buisvormige solenoïde werkt op basis van de elektromagnetische theorie. Wanneer er stroom door een geleider loopt, ontstaat er een magnetisch veld rond de geleider. Door de geleider in spoelen te wikkelen, wordt het magnetische veld dat door de stroom in de geleider ontstaat, geconcentreerd. In een push-pull buisvormige solenoïde is de spoel met geleider meestal om een ferromagnetische kern gewikkeld. Wanneer er stroom door de spoel met geleider loopt, ontstaat er een sterk magnetisch veld dat inwerkt op een plunjer in de spoel-kernconstructie. De plunjer in de push-pull buisvormige solenoïde is meestal gemaakt van een magnetisch materiaal.
Zodra er stroom door de spoel loopt, trekt het resulterende magnetische veld de plunjer aan of stoot deze af. De beweging van de plunjer kan vervolgens worden gebruikt om mechanische handelingen uit te voeren, zoals het openen, sluiten of vasthouden van een object. De mechanische kracht die door de buisvormige solenoïde wordt opgewekt, kan voor diverse toepassingen worden gebruikt. Deze variëren van eenvoudige toepassingen zoals deurbellen tot complexere toepassingen, bijvoorbeeld in industriële machines.
Het is belangrijk op te merken dat de mechanische kracht die door de plunjer in de buisvormige solenoïde wordt ontwikkeld, rechtstreeks verband houdt met de grootte van de stroom die door de spoel loopt. Door de stroom door de spoel te regelen, kan de beweging van de plunjer van de solenoïde worden gereguleerd, waardoor buisvormige solenoïden ideaal zijn voor precisietoepassingen. De push-pull buisvormige solenoïde is er meestal in twee typen: normaal open of normaal gesloten. Bij een normaal open solenoïde beweegt de plunjer terug wanneer de spoel wordt bekrachtigd. Hierdoor kan er een vloeistof door de push-pull buisvormige solenoïde stromen.

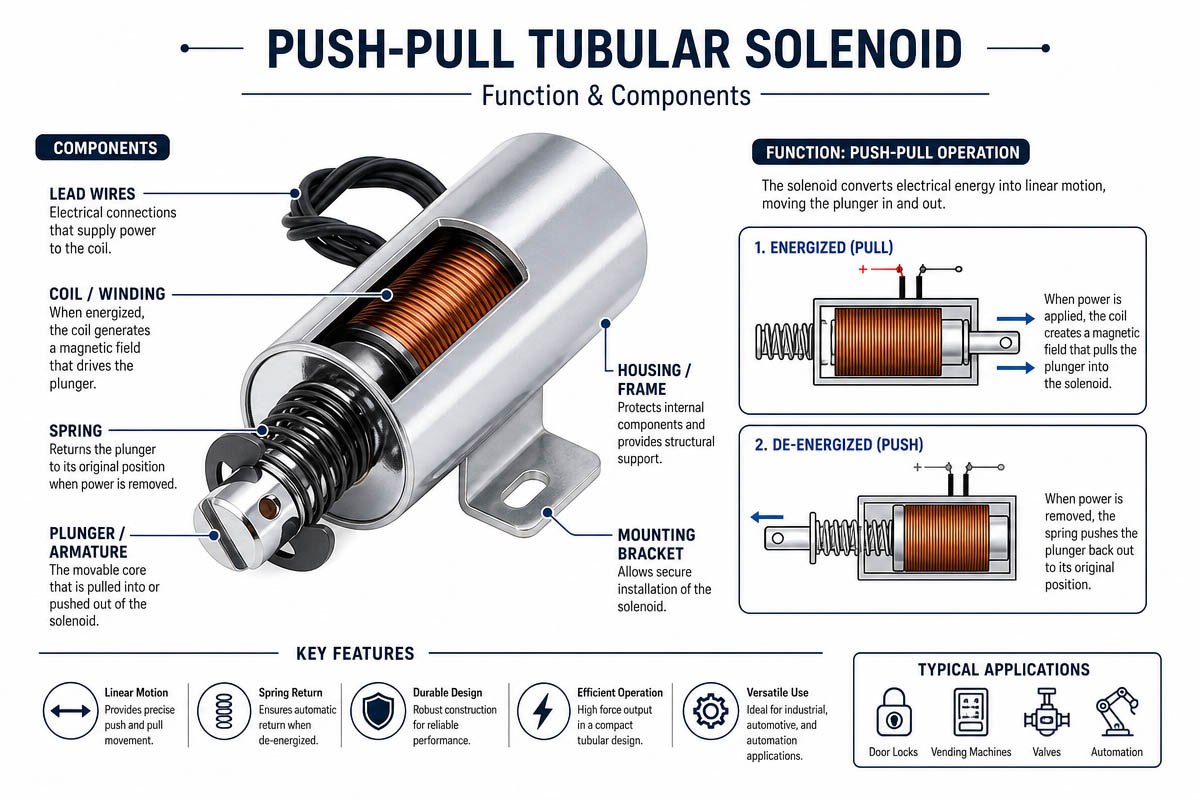

Hoofdstuk 3: Duw-trek buisvormige solenoïdestructuur
Een buisvormige duw-trek-solenoïde bestaat uit verschillende onderdelen, waaronder:
3.1 Koperdraadspoel
Draadspoelen
Deze zijn gemaakt van geïsoleerd koperdraad dat tot een spoel is gewikkeld. Koper is een goede geleider van elektriciteit en produceert bovendien krachtige magnetische velden.
Isolatiematerialen
De spoelwikkelingen zijn bekleed met isolatiemateriaal om elektrische kortsluiting te voorkomen en een lange levensduur te garanderen.
Doel
Bekrachtig de spoel om het elektromagnetische veld op te wekken.
3.2 Kernmateriaal
Ze bestaan uit ijzer of koolstofstaal met magnetische permeabiliteit.
Objectief
De kern richt en concentreert de magnetische flux van de spoel om de efficiëntie te verhogen.
Form
Doordat het cilindrisch is, verdeelt het het magnetische veld optimaal en verbetert het de beweging van de plunjer.
3.3 Plunjer
Materialen
De zuiger kan gemaakt zijn van staal of ijzerlegeringen.
Aanbod
Het beweegt in een rechte lijn door middel van elektromagnetische kracht om mechanische arbeid te verrichten.
Bewegingen van de zuiger
Trekkende beweging
Duwende beweging
Bidirectionele beweging (duw-trek type)
4.4 Lenteretour
De meeste buisvormige duw-treksolenoïden hebben een veermechanisme dat de plunjer automatisch terugbrengt.
Voordelen
Automatische reset
Snelle plunjerwerking
Vaste positie
3.5 Behuizing
De buitenste behuizing beschermt de interne componenten tegen:
Stof
Vocht
Lichamelijke schade
Metalen behuizingen verhogen de magnetische efficiëntie en bieden bovendien duurzaamheid.
3.6 Werkprincipes
Stap 1: De solenoïde activeren
Door de koperen spoel loopt een elektrische stroom.
Stap 2: Het genereren van het magnetische veld
Wanneer de spoel onder spanning staat, produceert deze een geconcentreerd elektromagnetisch veld.
Stap 3: Beweging van de zuiger
Elektromagnetische kracht trekt of duwt de zuiger.
Stap 4 Mechanische werking
De beweging activeert sloten, kleppen, schakelaars of andere mechanische onderdelen.
Stap 5: De zuiger terugplaatsen
Wanneer de stroom wordt uitgeschakeld, wordt de plunjer teruggetrokken naar zijn rustpositie.
Hoofdstuk 4: Soorten push-pull buisvormige solenoïden
Er bestaan verschillende soorten buisvormige solenoïden, afhankelijk van de toepassing.
4.1 Buisvormige solenoïde (trektype)
Bij activering beweegt de zuiger naar het midden.
Toepassingen
Deursloten
Veiligheidsgrendels
Medische instrumenten
4.2. Druksolenoïde in buisvorm
Wanneer de zuiger onder spanning staat, beweegt deze naar buiten.
Toepassingsgebieden
Vacuüm-ejectoren
Medicijndispensers
Mechanische trekkers
4.3 Duw-trek buisvormige solenoïde
Afhankelijk van de configuratie wordt een duw- of trekbeweging gegenereerd.
Gebruiksgebieden
Automatiseringsindustrie
Robotica.
Precisieregelsystemen
4.4 Buisvormige solenoïde – Vasthoudtype
Het apparaat heeft een hoog houdvermogen bij een laag elektriciteitsverbruik.
Toepassing
Elektromagnetisch slot
Klepbevestigingssystemen
4.5 Vergrendelende buisvormige solenoïde
Permanente magneten behouden hun positie zonder elektrische energie.
Toepassingsgebieden
Energiebesparende systemen
Batterijgevoede apparaten

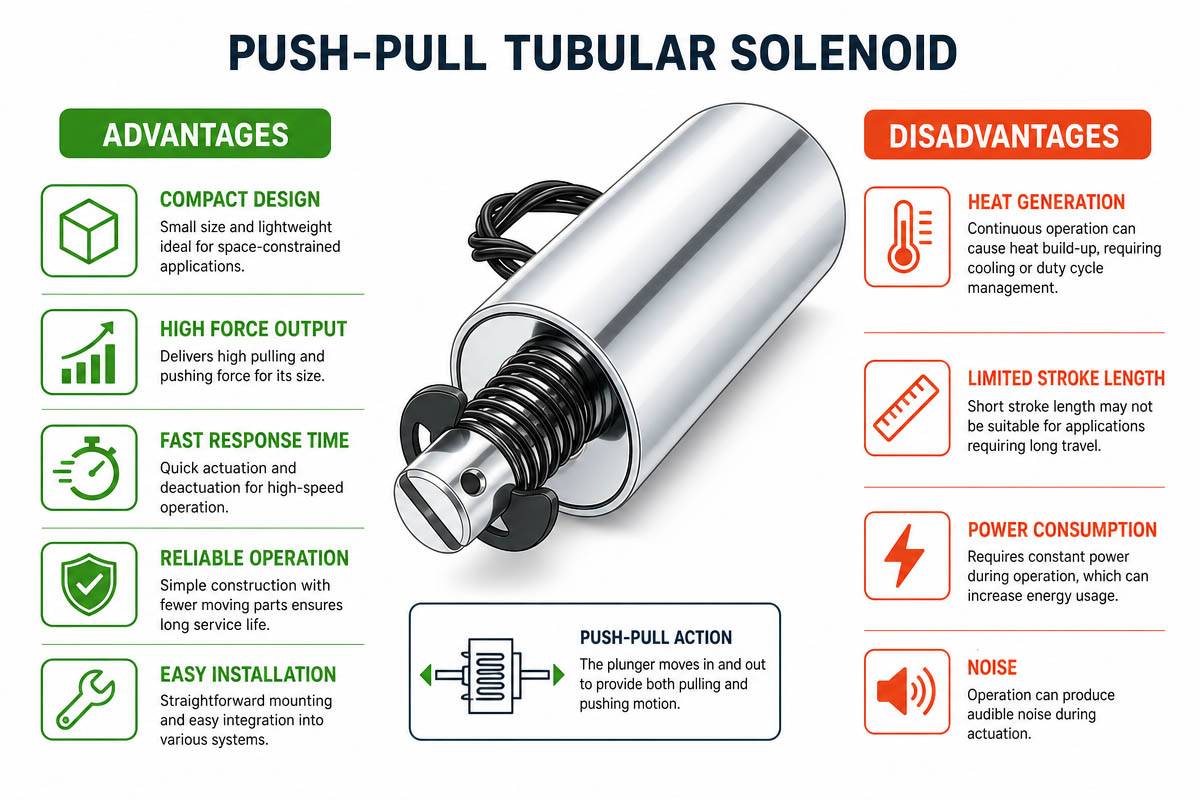

Hoofdstuk 5: Voordelen en nadelen van een push-pull-solenoïde
5.1 Voordelen van een push-pull-solenoïde
Hoge krachtuitvoer
Door hun compacte formaat leveren buisvormige solenoïden een hoge uitgangskracht.
Kleine maat
Dankzij hun cilindrische vorm besparen deze solenoïden installatieruimte.
Snelle respons
Snelle reactie verbetert het automatiseringsproces.
Lange levensduur
Verhoogt de levensduur door een eenvoudigere constructie.
Hoge betrouwbaarheid
Betrouwbaar, zelfs bij herhaald gebruik.
Eenvoudig te installeren
Kan eenvoudig in geautomatiseerde machines worden geïntegreerd.
5.2 Nadelen van een push-pull-solenoïde
Het lineaire bewegingsbereik is relatief klein bij buisvormige solenoïden.
Warmteproductie
Warmteontwikkeling als gevolg van continu gebruik
Gevoelig voor externe magnetische interferentie
Andere magnetische velden verstoren de prestaties.
Vereist elektrische energie
Energieverbruik vereist thermisch beheer.
Hoofdstuk 6: Het selecteren van een geschikte push-pull buisvormige solenoïde
De keuze voor de juiste magneetklep hangt af van de toepassing.
6.1 Bepaal de benodigde kracht
Berekenen:
Aantrekkingskracht
naar buiten gerichte trekkracht
Gewicht van de lading
Slepen
Houd altijd rekening met een veiligheidsmarge.
6.2. Slaglengtemeting
Hangt af van de hoeveelheid lineaire beweging.
Vereiste invloeden bij een beroerte:
Grootte van de solidoïde
Bedradingsschema
Benodigd vermogen
6.3 Vermogen en spanning
Standaardspanningen
DC 6V DC 12V DC 24V
DC 48V
Een verkeerde spanning kan de volgende oorzaken hebben:
Magnetische inefficiëntie
Spoelvernietiging
Opwarmen
6.4 Evaluatie van de werkcyclus
De bedrijfscyclus is het aandeel van de bedrijfstijd.
Test:_____________
Inschakelduur 10%
25% inschakelduur
Continue bedrijf (100%)
Vereist effectieve warmteafvoer.
6.5 Omgeving
De volgende omgevingsfactoren werden in overweging genomen:
bedrijfstemperatuur
Hoeveelheid vocht
Blootstelling aan stof
Waterdichtheidseisen
Weerstand tegen corrosie
6.6 Installatiegebied
Het montagegebied moet zijn:
Lengte
buitendiameter
Gaten voor bevestiging
Aansluitende terminals
Hoofdstuk 7: Hoe je fouten in de commentaren kunt voorkomen bij het selecteren van een push-pull buisvormige solenoïde
Een verkeerde selectie leidt tot een lagere levensverwachting of zelfs tot overlijden.
7.1 Fout in de duty cycle
Continue bekrachtiging van een magneetklep met intermitterende werking zal oververhitting veroorzaken.
7.2 Het niet inschatten van de kracht
Onvoldoende kracht voor volledige werking.
7.3 Onjuiste slaglengte
Onvoldoende slaglengte voor volledige activering.
7.4 Temperatuurstijging negeren
Verhoogde omgevingstemperaturen verlagen de spoelweerstand.
7.5 Onjuiste spanningsselectie
Een te hoge spanning beschadigt de spoel, terwijl een te lage spanning onvoldoende vermogen levert.
7.6 Verwaarlozing van bescherming
Bij werkzaamheden in een omgeving die bescherming vereist tegen vocht, stof en andere vormen van verontreiniging.
Hoofdstuk 8: Berekening van het stroomverbruik van een push-pull buisvormige solenoïde
Krachtformule:
P = V * IP = VI Waar:
P = Vermogen (watt)
V = Spanning (volt)
I = Ampère (stroomsterkte)
Voorbeeld
Gegeven
Spanning 12 V Stroomsterkte 0.5 A
Dan is P = 12 * 0.5 = 6 W
Factoren die van invloed zijn op het werkelijke stroomverbruik zijn onder andere:
Weerstand van spoelen
arbeidscyclus
Temperatuurstijging

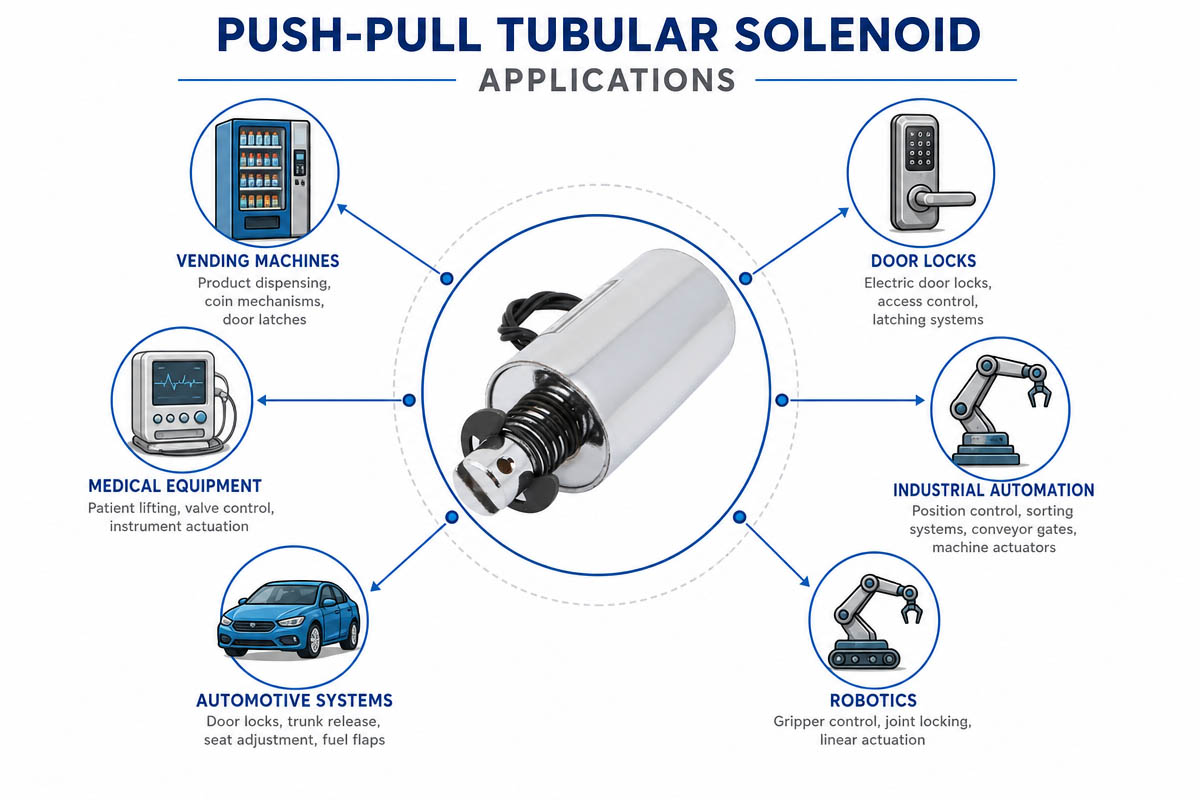

Hoofdstuk 9: Toepassingen van duw-trek buisvormige solenoïden
Duw-trek-buissolenoïden worden veelvuldig gebruikt in diverse toepassingen.
9.1 Industrie 4.0 Automatisering
Inclusief:
Conveyor Systems
Sorteermachines
Robotgrijpers
Verpakkingsmachines
9.2 Auto-industrie
Gebruik omvat:
Brandstofinjectiesystemen
Versnellingsschakelaars
Deurvergrendelingssystemen
Versnellers
9.3 Medische apparatuur
Toepassingsgebieden :
Medische Diagnose Apparatuur
Geneesmiddelenafgiftesysteem
Laboratorium automatisering
9.4 Huishoudelijke apparaten (Elektrodomésticos)
Gebruik omvat:
Wasmachines voor kleding
Afwassen
Koffiezetapparaat
Intelligente sloten
9.5 Beveiligingssystemen Beveiligingssystemen
Toepassingsgebieden:
Elektronische deursloten.
Toegangscontroleapparaten
Veilige vergrendelingsmechanismen

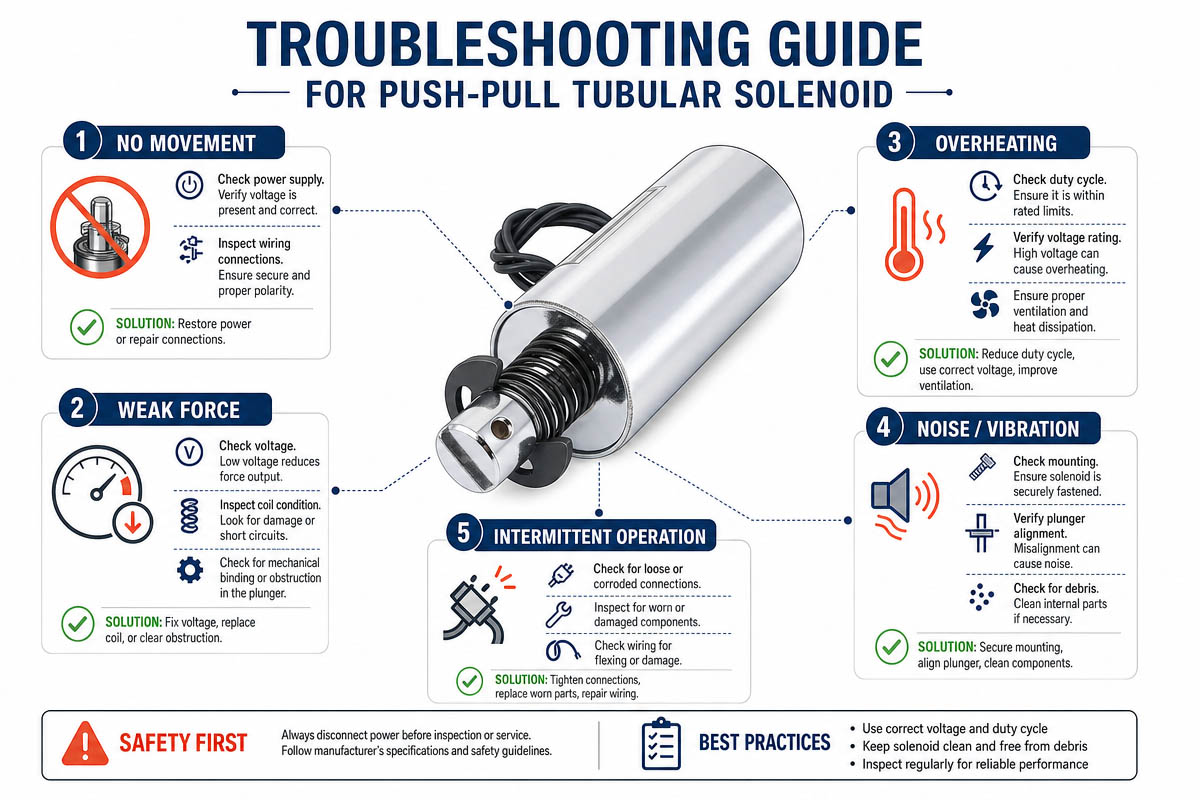

Hoofdstuk 10 – Handleiding voor het oplossen van problemen met een push-pull buisvormige solenoïde
Probleem 1: Geen beweging
Mogelijke redenen
Afwezigheid van stroom
Gebroken veer
Draadprobleem
Verstopte zuiger
Reparatiemethoden
Spanningstest
Verbinding van draden,
Spoelweerstand testen
Verwijder vuil uit de plunjerconstructie.
Probleem 2: Onvoldoende uitgangsvermogen
Mogelijke oorzaak
Lage spanning
De luchtspleet is erg groot.
Wordt te snel te heet
Correctie van de verkeerde duty cycle
Controleer de spanningsbron.
Verkort de slaglengte
Verbeter de koeling
Gebruik de gepaste plicht
Probleem 3: Oververhittingsprobleem Mogelijke oorzaak
Continue bekrachtiging
overstroom
Slechte ventilatieoplossing
Verminder de inschakelduur
Toevoeging van een koelapparaat
Koop een magneetventiel voor continu gebruik
Probleem 4. Trage reactietijd
Mogelijke oorzaken:
Mechanische wrijving
Verzwakte veeroplossing
Smeer de bewegende onderdelen.
Kies een alternatieve lente
Spanning verlagen
Hoofdstuk 11: Veelgestelde vragen over push-pull buisvormige solenoïden
1. Wat is het verschil tussen een duw- en een trek-buissolenoïde?
Het verschil zit in de richting van de kracht die op de as wordt uitgeoefend.
De plunjer (as) van de treksolenoïde wordt in de spoelbehuizing getrokken wanneer deze onder spanning staat. Dit is een typisch ontwerp waarbij de uitgaande kracht wordt gegenereerd door de beweging van het anker naar het midden.
Druksolenoïde: Wanneer deze onder spanning staat, schuift de plunjer uit de behuizing. Dit wordt bereikt door een niet-magnetische stang aan het anker te bevestigen. De stang steekt uit het gesloten uiteinde van de buis om een object weg te duwen.
2. Hoe kies ik tussen een push- of pull-type voor mijn systeem?
Voor een systeem dat in ingetrokken stand moet blijven en pas uitschuift wanneer er spanning op wordt gezet, hebt u een duwsolenoïde nodig. Als u iets naar u toe moet trekken of een vergrendeling op afstand moet bedienen, hebt u een treksolenoïde nodig. Treksolenoïdes hebben doorgaans het grootste marktaandeel omdat ze mechanisch eenvoudiger zijn dan duwsolenoïdes.
3. Wat is "inschakelduur" en waarom is die belangrijk?
De duty cycle verwijst naar het percentage 'aan-tijd' ten opzichte van de totale cyclus (Aan/(Aan+Uit) x 100%). Het bepaalt de maximale duur dat de solenoïde kan werken zonder oververhitting.
Continu bedrijf (100%): Continue bedrijfscapaciteit zonder onderbrekingen (gebruikt in sloten, vergrendelingsmechanismen).
Intermitterende werking (bijv. 25%, 50%): Grotere krachtcapaciteit, maar kan slechts gedurende korte momenten (milliseconden of seconden) worden ingeschakeld voordat een afkoelpauze nodig is.
4. Wat kan de oorzaak zijn dat een push-pull buisvormige solenoïde niet meer werkt?
Uit productiestatistieken blijkt dat de meest voorkomende oorzaken zijn:
Slechte bedrading, losse verbindingen of verroeste aansluitingen verstoren de stroomtoevoer.
Doorgebrande spoel: Meestal veroorzaakt door overschrijding van de nominale inschakelduur of spanning, wat leidt tot degradatie van de isolatie.
Losse trillingen van de ijzeren kern: Losse trillingen van de ijzeren kern verzwakken het magnetische veld.
Restmagnetisme: (als de plunjer direct contact maakt met de metalen basis, zonder afstandsstuk) zorgt het restmagnetisme ervoor dat de plunjer vergrendeld blijft nadat de stroombron is losgekoppeld.
5. Zullen de push-pull buisvormige solenoïden voorzien zijn van een terugveer?
Nee. Er is geen terugveer ingebouwd in de standaard buisvormige solenoïden. Het mechanisme is ontworpen voor enkelvoudige werking (enkele richting). Zonder stroombron zal de plunjer door een externe kracht, zoals zwaartekracht of een belasting, terugkeren naar zijn beginpositie.
6. Welke soort beroerte heb ik nodig?
Buisvormige solenoïden zijn bedoeld voor langere slagen dan de standaard C-frame solenoïden, maar het systeem moet zo ontworpen worden dat de kleinst mogelijke slag nodig is.
Korte slag: 0-3 mm (ideaal voor maximale grip).
Middellange/lange slag: tot 15 mm of meer, maar de magnetische veldsterkte neemt af naarmate de slag langer wordt.
7. Kan ik de zuiger of de as laten aanpassen aan mijn specifieke wensen?
Het is niet aan te raden de plunjers handmatig aan te passen. De plunjers zijn normaal gesproken nauwkeurig bewerkt en verchroomd voor een soepelere werking en bescherming tegen corrosie. Door ze te snijden of te slijpen kan de verchroomde laag beschadigd raken en de doorgang verstopt raken. Veel fabrikanten bieden ontwerpen op maat aan (specifieke slaglengte, diameter en materialen).
8. Wat is de levensduur van de push-pull buisvormige solenoïde?
De levensduur is sterk afhankelijk van de belasting, de slaglengte en de omgeving, maar er zijn algemene richtlijnen:
Standaard levensduur: ca. 100 cycli.
Verlengde levensduur: circa 2-3 cycli (vereist een speciale ontwerpconfiguratie).
Factoren die de levensduur beïnvloeden: Zijdelingse belastingen (trekken onder een hoek) zullen de levensduur van de plunjer aanzienlijk verkorten, omdat de plunjer vrij moet kunnen bewegen en wrijving tot een minimum moet worden beperkt.
Hoofdstuk 11: CONCLUSIE:
De push-pull buisvormige solenoïde is een kleine, duurzame en energiezuinige elektromagnetische actuator die veelvuldig wordt gebruikt in de productie-, voertuig-, gezondheidszorg- en huishoudelijke apparatenindustrie.
Snelle respons, krachtige output en eenvoudige installatie maken ze de beste optie voor lineaire bewegingsbesturingssystemen. Desalniettemin is een juiste selectie op basis van kracht, slag, inschakelduur en omgeving cruciaal voor hun prestaties op lange termijn.
Door de werkingsprincipes, constructie, voor- en nadelen en probleemoplossingstechnieken te kennen, kunnen ontwerpers en kopers de juiste buisvormige magneetklep voor hun toepassingen kiezen.
