WL0741 Handleiding voor de schakelsolenoïde van een autoversnellingsbak

Een schakelsolenoïde is een speciaal elektromagnetisch apparaat dat in automatische transmissiesystemen van auto's wordt gebruikt voor het schakelen. De schakelsolenoïde zet elektrische energie om in mechanische energie, waardoor de transmissievloeistof door bepaalde kanalen van de versnellingsbak kan stromen. De schakelsolenoïde wordt aangestuurd door de transmissieregelmodule (TCM) of de motorregeleenheid (ECU) om optimaal schakelen in het voertuig te garanderen. Dergelijke apparaten zijn te vinden in veel personenauto's, vrachtwagens, hybride voertuigen en bedrijfswagens.

Beste eigenschap van een schakelsolenoïde voor auto's

De schakelsolenoïde voor auto's heeft de eigenschappen van een klein formaat, een snelle reactietijd en een hoge nauwkeurigheid van de transmissieregeling. De duurzaamheid en sterkte van de elektromagnetische spoelen, de nauwkeurige klepbeweging en het lage stroomverbruik maken dit apparaat zeer efficiënt. Bovendien is de solenoïde bestand tegen extreme temperaturen en trillingen en daardoor geschikt voor gebruik in auto's.

Dit apparaat zorgt voor een nauwkeurige regeling van de hydraulische vloeistofstroom, waardoor soepel schakelen mogelijk is en het rijcomfort wordt verhoogd. Er zijn veel hoogwaardige afdichtingen die voorkomen dat er olie in de solenoïde lekt. Bovendien zijn veel schakelsolenoïden ontworpen voor een lange levensduur en vereisen ze weinig onderhoud. Ze zijn compatibel met moderne ECU/TCM-systemen en onmisbaar in automatische/hybride transmissiesystemen.

Ontvang een gratis offerte

PDF Download

Overzicht van hoogwaardige transmissiesolenoïden

Elektromagnetische schakelaar voor autoversnellingsbak - Overzicht

De WL 0714 schakelsolenoïde voor auto's is een geminiaturiseerde elektromagnetische actuator die wordt gebruikt om het schakelproces van een automatische transmissie te regelen. Met behulp van elektrische signalen regelt het apparaat de stroom van de hydraulische vloeistof in een automatisch transmissiesysteem.

De WL0714 schakelsolenoïde voor auto's heeft als voordelen een compact formaat, betrouwbaarheid en snelle respons onder zware omstandigheden. De solenoïde is geschikt voor personenauto's, vrachtwagens, hybride en elektrische auto's. Het apparaat kenmerkt zich door een robuuste en corrosiebestendige wikkeling en een uiterst nauwkeurig klepmechanisme.

Het gebruik van de schakelsolenoïde voor auto's verbetert de efficiëntie, het rijcomfort en de algehele prestaties van de automatische transmissie.

Compacte schakelsolenoïde voor auto's (video)

Gedetailleerde weergave van de solenoïde voor de versnellingspook van een auto

WL0741 Voertuigversnellingspooksolenoïde Overzicht

Betrouwbaar ontwerp van de schakelsolenoïde

Solenoïdesysteem voor voertuigtransmissie

Prestatie-informatie van de automatische schakelsolenoïde

Koopgids voor de WL0741 schakelsolenoïde

Technische specificaties van de solenoïde voor de versnellingspook van een auto

Merk	Weilong Technologie	Modelnummer	WL0741
Nominale spanning (V)	DC12V	Nominaal vermogen (W)	7-10 W
Werk modus	Duwen en trekken	Houdkracht (N)	2.5 N
Stroke (mm)	4 mm op maat gemaakt	Werk plicht	Doorlopend
Leven van de dienst	200 keer	Certificering	CE, RoHS, ISO9001,
Materiaal	Superieur magneetijzer	Lengte van de looddraad (mm)	200 MM
Stijl installeren	Schroef	Maattolerantie	+/- 0.1 mm
Waterbestendig	Geen	Isolatieklasse	B
Hi-Pot-test	AC 600V 50/60Hz 2s	Niet-opwindende vasthoudkracht	0
Het werk Temperatuur	-10 ° C-100 ° C	Duty Cycle	1-100%
Draaddiepte (mm)	/	Betaling Term	TT, oftewel LC At Sight
Voorbeeld Bestel	Ja	Garantie	1 jaar
MOQ	1000 pcs	Capaciteit van de levering	5000 stuks per week
Levertijd	30 dagen	Haven van laden	shenzhen

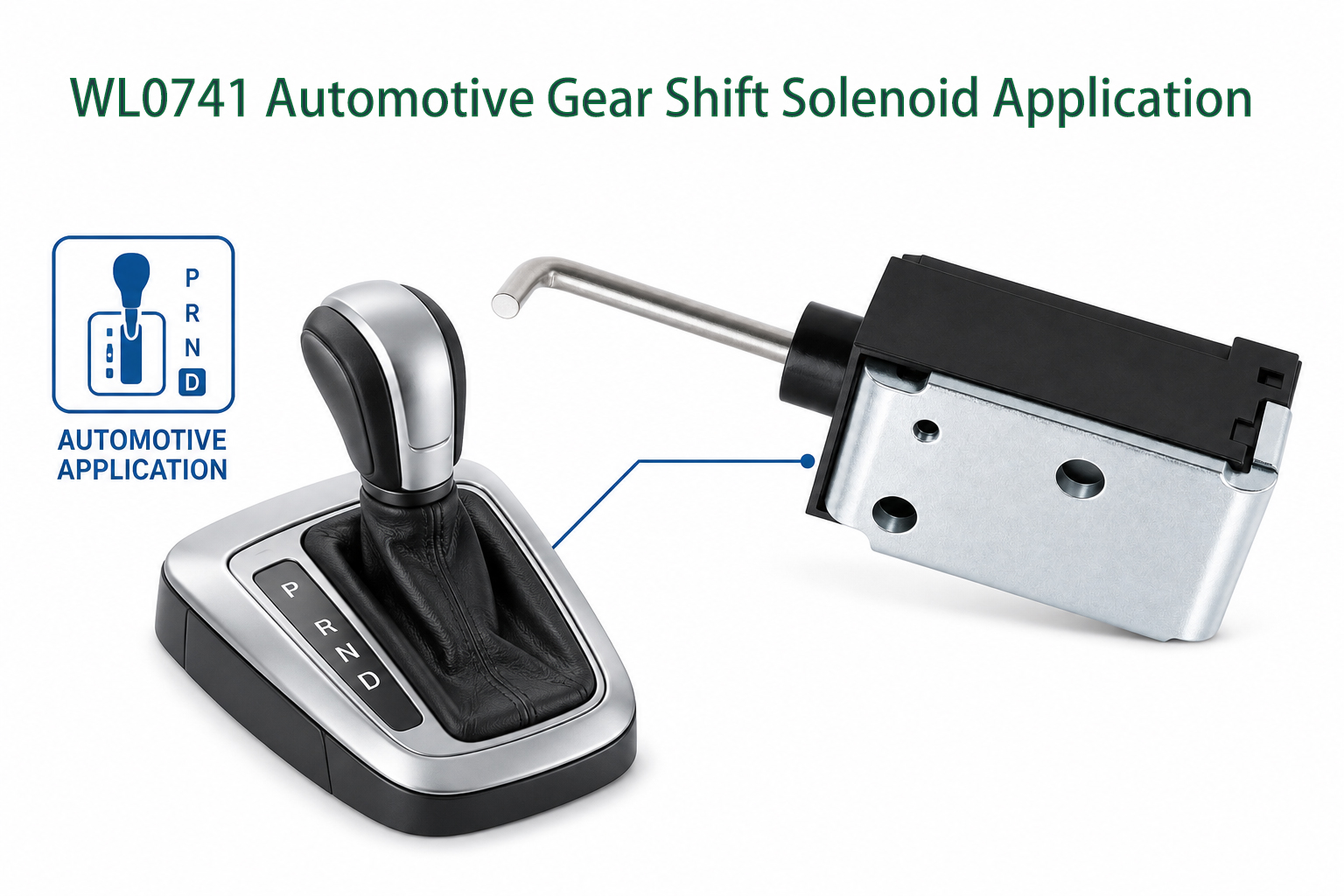

Toepassing van een schakelsolenoïde voor auto's

De schakelsolenoïde wordt veel gebruikt in automatische transmissiesystemen voor het regelen van de versnellingen. Ze worden voornamelijk gebruikt in automatische transmissies om de hydraulische vloeistofstroom en de koppeling van de versnellingsbak te regelen voor het schakelen.

Schakelsolenoïden worden veelvuldig gebruikt in personenauto's om het rijcomfort, het brandstofverbruik en de transmissie-efficiëntie te verbeteren. Deze solenoïden worden ook toegepast in vrachtwagens om een betrouwbare werking en stabiliteit onder zware belasting te garanderen. Hybride en elektrische voertuigen maken eveneens gebruik van schakelsolenoïden om de hybride- en aandrijffuncties te regelen.

De schakelsolenoïden voor auto's worden veelvuldig gebruikt in CVT-, DCT- en andere elektronisch gestuurde automatische transmissies. Ze worden ook toegepast in transmissievergrendelingssystemen en intelligente autotechnologie.

Er zijn diverse toepassingen voor snelle schakelsolenoïden in sportwagens en raceauto's. De snelle werking van deze apparaten maakt snel schakelen mogelijk, wat resulteert in een betere acceleratie en rijprestaties. Dankzij hun nauwkeurigheid en reactievermogen zijn schakelsolenoïden cruciaal voor de automobieltechniek en de intelligente voertuigsystemen van de toekomst.

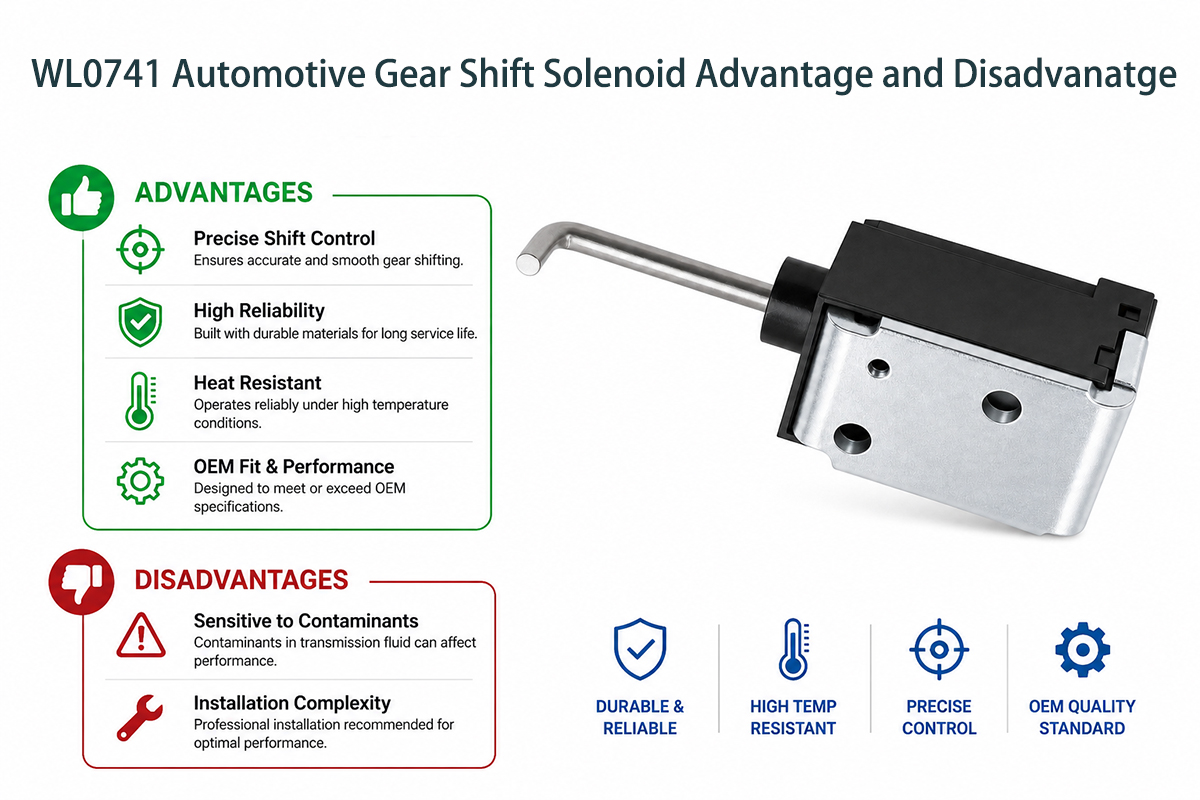

Autotransmissiesolenoïde: voordelen en nadelen

Voordelen van een schakelsolenoïde voor auto's

De schakelsolenoïde voor auto's is nuttig voor het regelen van de automatische transmissie, wat het rijcomfort en de efficiëntie van het voertuig verhoogt. De snelle reactietijd garandeert soepel schakelen en een optimale werking van de automatische transmissie. Deze solenoïden verlagen het brandstofverbruik door een juiste schakelregeling en drukregeling te bieden.

Bovendien hebben dergelijke apparaten compacte afmetingen, waardoor ze gemakkelijk in moderne transmissiesystemen kunnen worden geïntegreerd. Hoogwaardige schakelsolenoïden voor auto's werken betrouwbaar, verbruiken weinig energie en hebben een lange levensduur. Moderne schakelsolenoïden kunnen bovendien worden gebruikt in intelligente voertuigen en hybride transmissiesystemen.

Nadelen van een schakelsolenoïde voor auto's

De elektromagnetische kleppen van de versnellingsbak in auto's slijten echter vaak of gaan kapot door oververhitting, vervuiling en continu gebruik. Defecte elektromagnetische kleppen leiden tot onjuist schakelen, slippen van de versnellingsbak en het oplichten van het waarschuwingslampje van de versnellingsbak.

De solenoïden moeten samenwerken met de ECU/TCM-systemen van het voertuig, waardoor producten van mindere kwaliteit oververhitting of elektrische problemen kunnen veroorzaken. Bovendien kan het onderhoud en de vervanging van het apparaat dure diagnoseapparatuur vereisen.

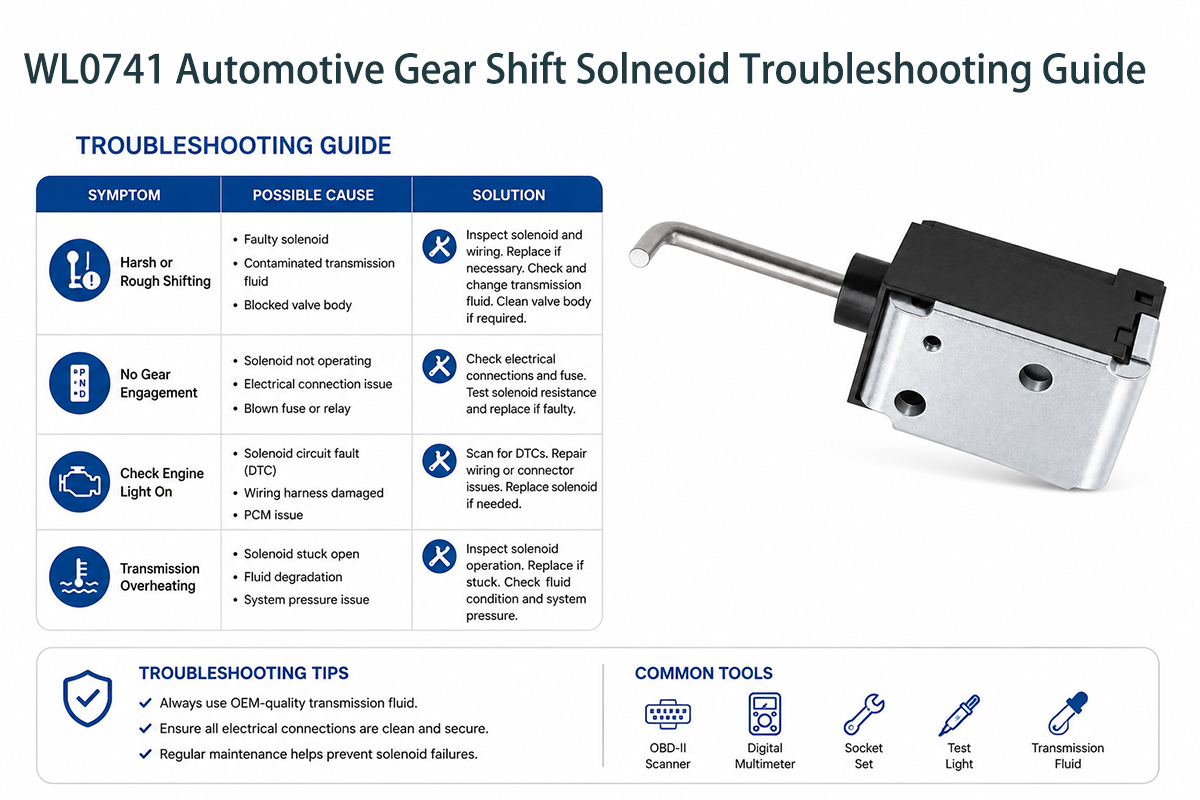

Handleiding voor het oplossen van problemen met de schakelsolenoïde van een autoversnellingsbak

Problemen met de werking van de elektromagnetische kleppen kunnen de prestaties en de veiligheid van de transmissie beïnvloeden. Dergelijke storingen kunnen zich ook uiten in vertraagd schakelen, schokkerig schakelen, slippen van de transmissie en het oplichten van waarschuwingslampjes.

Een van de meest voorkomende problemen is een elektrische storing, veroorzaakt door defecte spoelwikkelingen of beschadigde elektrische draden. U kunt elektrische problemen controleren door de spanning, weerstand en contactcondities van de solenoïde te meten.

Een ander probleem kan vloeistofverontreiniging zijn die de hydraulische kanalen blokkeert en voorkomt dat de kleppen vrij kunnen bewegen. Het verversen van de transmissievloeistof en het reinigen van de elektromagnetische kleppen zal de prestaties verbeteren.

Oververhitting is een ander ernstig probleem dat tot storingen kan leiden. De elektromagnetische kleppen kunnen door de hitte beschadigd raken, waardoor ook de isolatiematerialen aangetast worden. Het gebruik van de juiste transmissievloeistof en adequate koeling kan de gevolgen van oververhitting minimaliseren.

De werking kan ook worden beïnvloed door mechanische defecten, vermoeidheid van de veren en olielekkage. Ernstige problemen kunnen vervanging van de gehele schakelsolenoïde noodzakelijk maken.

Veelgestelde vragen over de schakelsolenoïde voor auto's

1. Wat is een schakelsolenoïde voor auto's?

Een schakelsolenoïde in een auto is een hydraulische solenoïde in een automatische transmissie. Deze ontvangt commando's van de transmissieregelmodule (TCM) om de vloeistofstroom in de transmissie te regelen. De solenoïde activeert en deactiveert de hydrauliek om de vloeistof naar de juiste koppelingsplaten/banden te leiden, zodat de juiste versnelling wordt ingeschakeld. Er zijn twee hoofdtypen: Aan/uit-type – regelt de vloeistofstroom; Pulserend type (variabele kracht) – regelt de vloeistofdruk voor soepel schakelen.

2. Symptomen van een defecte solenoïde

Enkele symptomen van een defecte schakelsolenoïde zijn:

Motor-/transmissiewaarschuwingslampje: De motor detecteert een probleem in de elektronica van het voertuig of de werking ervan en activeert het waarschuwingslampje.

Moeilijk of ongelijkmatig schakelen:

Een onjuiste vloeistofdruk kan ertoe leiden dat het voertuig schokkerig schakelt of versnellingen overslaat tijdens het schakelen (bijvoorbeeld direct van de eerste naar de derde versnelling).

Vertraagde inschakeling: Er kan een vertraging van 2-3 seconden optreden bij het schakelen van Parkeerstand of Achteruit naar Rijden.

Vastgelopen in versnelling (noodloopmodus): Bij een storing blijft het voertuig in een bepaalde versnelling staan (meestal de 2e of 4e). Hierdoor kan het voertuig niet meer vooruit.

Transmissieslip: Het motortoerental is hoger dan normaal, maar de acceleratie van het voertuig verloopt niet zoals verwacht.

3. Waarom gaan schakelsolenoïden kapot?

Hiervoor zijn veel redenen, en de meeste hebben te maken met de conditie van de transmissievloeistof. Enkele voorbeelden zijn:

Vervuiling: Vuil, metaalsplinters of deeltjes van het frictiemateriaal kunnen tijdens normale slijtage problemen veroorzaken in de filters van de solenoïden.

Elektrisch probleem: De spoel in de solenoïde kan doorbranden (onderbreking) of kortsluiten, waardoor deze geen signaal meer ontvangt van de TCM.

Mechanische vastloop: Oude transmissievloeistof kan zich ophopen en slib vormen in de solenoïden, waardoor deze vastlopen.

Bedradingsprobleem: Een gecorrodeerde verbinding of beschadigde bedrading tussen de solenoïde en de TCM kan het elektrische signaal naar de solenoïde verstoren.

4. Kan ik mijn schakelsolenoïde zelf testen?

Professionele scanners werken het beste, maar u kunt ook enkele eenvoudige controles uitvoeren met een digitale multimeter (DMM):

Weerstandstest: Zoek de connector van de solenoïde en meet de weerstandswaarde in ohm. Een goed werkende solenoïde heeft normaal gesproken een weerstand tussen de 10 en 30 ohm. Als u 0 ohm ("kortsluiting") of "OL" (onderbreking/oneindig) meet, is de spoel defect.

Stroomcontrole (indien veilig): Sluit de 12V-voeding en de massa-aansluiting aan op de solenoïde. U zou een "klik" moeten horen wanneer de klep in de solenoïde opent. Als u geen klik hoort, zit de klep vast.

5. Moet ik mijn hele transmissie vervangen als de solenoïde defect raakt?

Nee, normaal gesproken niet. Solenoïden zijn onderhoudbare onderdelen die zich in het kleppenblok van de transmissie bevinden. Voor het vervangen van deze onderdelen moet de vloeistof worden afgetapt, de transmissieoliecarter worden verwijderd en mogelijk ook het kleppenblok zelf. De laatste jaren zijn de solenoïden bij sommige transmissies geïntegreerd in een "TEHCM"-unit, die als geheel moet worden vervangen. In geval van vervuiling moet de solenoïde worden vervangen, maar het is aan te raden om tegelijkertijd ook de transmissievloeistof en het filter te vervangen.

6. Wat veroorzaakt de diagnosecode P0796 of P1858?

Hieronder staan enkele OBD-II-codes die betrekking hebben op solenoïden:

P0796 (Probleem met drukregelingssolenoïde C/Vastgelopen in uitgeschakelde stand): De TCM detecteert een probleem met de solenoïde bij het regelen van de hydraulische druk in de hogere versnellingen (bijv. 3e-4e). Dit leidt vaak tot schokkerig schakelen en slippen.

P1858 (Schakelsolenoïde, onderbreking/kortsluiting naar B+): Dit is een elektrisch probleem met een specifiek schakelsolenoïdecircuit. Dit zorgt er meestal voor dat het voertuig in de noodloopmodus terechtkomt (vastzit in de 4e versnelling) omdat de TCM de solenoïde voor het schakelen niet kan aansturen.

7. Hoe kan ik problemen met de schakelsolenoïde voorkomen?

De belangrijkste factor bij het voorkomen van problemen is het behouden van een goede transmissiefunctie:

Regelmatige vloeistofverversing: Vervang de transmissievloeistof en het filter volgens de door de fabrikant aanbevolen intervallen. De vloeistof slijt en vormt slib dat problemen kan veroorzaken voor de solenoïden.

Houd het schoon: voorkom dat er vuil in de peilstokbuis terechtkomt bij het controleren van de vloeistoffen.

Pak problemen vroegtijdig aan: elk klein bonkend geluid of hapering moet worden verholpen. Vuil in de vloeistof kan zich verplaatsen en uw nieuw geïnstalleerde solenoïde of andere interne onderdelen beschadigen.

8. Hoe kan ik een drukregelsolenoïde onderscheiden van een schakelsolenoïde?

Deze twee solenoïden behoren tot dezelfde groep, maar vervullen verschillende functies:

Schakelsolenoïden: Dit zijn in principe aan/uit-schakelaars. Ze regelen de vloeistofstroom in bepaalde circuits om te bepalen welke versnelling is geselecteerd (bijvoorbeeld om de schakelband van 2 naar 4 te schakelen).

Drukregelsolenoïde (PCS) en EPC-solenoïde: Deze solenoïden worden geclassificeerd als 'variabele kracht'-solenoïden. Ze regelen de hoeveelheid druk die op de eerdergenoemde koppelingen wordt uitgeoefend. De PCS bepaalt of een schakeling soepel of stroef aanvoelt.

Handleiding voor het selecteren van een schakelsolenoïde voor auto's

De juiste keuze van de schakelsolenoïde voor auto's is essentieel voor een betrouwbare werking van de transmissie. Er zijn verschillende factoren waarmee u rekening moet houden bij de selectie van uw apparaat.

Controleer allereerst altijd de compatibiliteit van de transmissie en het voertuig. Elke automatische transmissie vereist een specifiek ontwerp van de solenoïde, spanningswaarden, installatiestructuur en hydraulische aansturingsmogelijkheden.

Ten tweede is het belangrijk om rekening te houden met de spanningswaarden en elektrische eigenschappen van het apparaat. Deze componenten zijn doorgaans ontworpen voor gebruik met 12V/24VDC. De spoelweerstand, de elektrische stroom en de inschakelduur moeten overeenkomen met het besturingssysteem van het voertuig en binnen de gespecificeerde limieten blijven om oververhitting of storingen te voorkomen.

Ten derde, denk na over de omgeving waarin de solenoïde zal werken. Automatische transmissiesystemen worden doorgaans blootgesteld aan hoge temperaturen, trillingen, veranderingen in de hydraulische vloeistofdruk en andere veeleisende bedrijfsomstandigheden. Kwalitatief hoogwaardige solenoïden zijn gemaakt van hittebestendige materialen met duurzame afdichtingen en corrosiebestendige metalen.

De reactiesnelheid en nauwkeurigheid zijn ook erg belangrijk. Snel reagerende elektromagnetische kleppen zorgen voor een efficiënte transmissieregeling en rijcomfort, terwijl een precieze klepbeweging een optimaal schakelproces garandeert.

Houd bij de keuze van autosolenoïden rekening met de levensduur en betrouwbaarheid. Koop producten die betrouwbaar en effectief functioneren bij continu gebruik in de auto. Betrouwbare leveranciers bieden productspecificaties en certificaten aan voor prestatieanalyse.

Installeer tot slot de solenoïde volgens de aangegeven installatieafmetingen en connectortypes. Een onjuiste maatvoering kan leiden tot olielekkage, trillingen of defecten aan de elektrische contacten.

Professionele fabrikanten van schakelsolenoïden voor auto's kunnen u helpen bij het kiezen van de beste oplossing om de rijprestaties en de efficiëntie van uw voertuig te verbeteren.
