Bab 1: Apa itu Solenoid Tabung??
Solenoid tubular adalah aktuator elektromagnetik mini yang mengubah energi listrik menjadi gerakan linier yang akurat. Solenoid tubular terdiri dari badan silindris, kumparan tembaga, inti besi, dan pendorong yang bergerak. Setelah diberi rangsangan, solenoid ini menghasilkan medan magnet, yang menyebabkan pendorong bergerak dan menghasilkan gaya dorong atau tarik. Karena desainnya yang ringkas, keluaran gaya yang tinggi, respons yang cepat, dan keandalannya, solenoid tubular dapat beroperasi di ruang yang terbatas.
Bab 2: Bagaimana cara kerja solenoida tubular?
Solenoid tubular beroperasi berdasarkan prinsip aktuasi elektromagnetik, yang berarti konversi energi listrik menjadi gerakan linier yang terkontrol. Solenoid tubular memiliki inti besi silindris yang dililiti kumparan tembaga. Arus listrik yang melewati kumparan menghasilkan medan magnet. Medan magnet diperkuat oleh permeabilitas inti besi yang tinggi. Karena desainnya yang efisien, solenoid tubular mampu menghasilkan gaya yang kuat dengan struktur yang kompak.
Medan magnet bekerja pada pendorong yang mampu bergerak di dalam tabung. Pendorong yang tereksitasi tersebut bergerak ke dalam atau ke luar tergantung pada desain solenoida tubular. Gerakan linier tersebut dimanfaatkan untuk operasi mekanis seperti penguncian, pengalihan, atau pengoperasian katup.
Gaya yang dihasilkan oleh solenoida tubular berbanding lurus dengan arus yang dialirkan dan jumlah lilitan kumparan. Hal ini memungkinkan kontrol gerakan yang presisi, sehingga solenoida tubular ideal untuk aplikasi otomatisasi, otomotif, dan kontrol industri yang membutuhkan pengoperasian yang cepat dan andal.

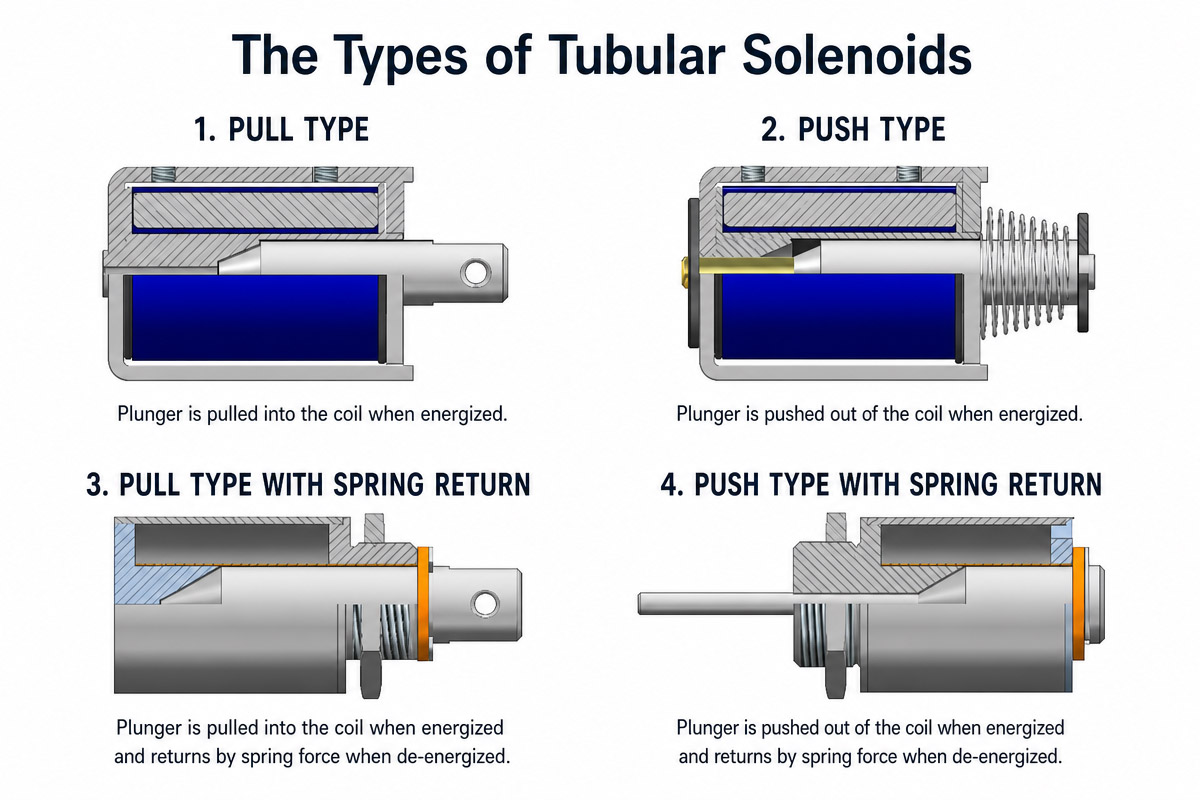

Bab 3: Jenis Solenoid Tabung
Terdapat berbagai jenis solenoida tubular yang dirancang untuk melakukan jenis gerakan tertentu.
3.1 Solenoid Tipe Tekan
Solenoid tubular tipe tekan memiliki fitur pendorong saat diaktifkan.
Digunakan untuk mekanisme pengeluaran atau pelepasan
Populer di mesin penjual otomatis dan sistem otomatisasi
Cocok untuk aplikasi yang membutuhkan gaya ke luar.
3.2 Solenoid Tabung Tipe Tarik
Saat dialiri energi, solenoida tubular tipe tarik akan menarik pendorong ke dalam.
Desain solenoida tubular yang paling umum
Digunakan pada sistem kunci dan katup.
Kekuatan tarik yang tinggi—
3.3 Solenoid Pengunci Tabung
Solenoid pengunci tubular tetap diam tanpa memerlukan pasokan daya konstan.
Desain hemat energi
Digunakan dalam sistem bertenaga baterai, terutama pada
Pertahankan posisi mereka saat tidak ada aliran listrik.
3.4 Solenoid Tabung Tugas Kontinu
Solenoid tubular tugas kontinu ini dirancang untuk periode operasi yang panjang.
Ideal untuk otomasi industri
Terbuat dari bahan tahan panas.
Mampu bekerja tanpa henti tanpa mengalami kegagalan.
Bab 4: Struktur dan Komponen Solenoid Tabung
Struktur solenoida PU berbentuk tabung:
4.1 Kumparan Tembaga
Pada solenoida tubular, medan magnet dihasilkan oleh kumparan tembaga.
Kawat tembaga, konduktivitas tinggi
Jumlah putaran memengaruhi keluaran gaya.
Perlu diisolasi dengan benar.
4.2 Kern de fer
Inti besi digunakan dalam solenoida tubular untuk meningkatkan sifat magnetik.
Bahan feromagnetik
Memusatkan medan magnet.
Meningkatkan efisiensi keluaran gaya.
4.3 pendorong
Solenoid tubular memiliki pendorong yang berfungsi sebagai komponen yang bergerak.
Mengubah energi elektromagnetik menjadi gerakan.
Dirancang untuk gerakan linier
Fungsi keluaran aktuator
4.4 Kabel Penghubung
Memberikan daya listrik ke solenoida tubular untuk memastikan pengoperasian yang stabil.
4.5 Perumahan
Melindungi solenoida tubular dari debu, kelembapan, dan kerusakan mekanis.

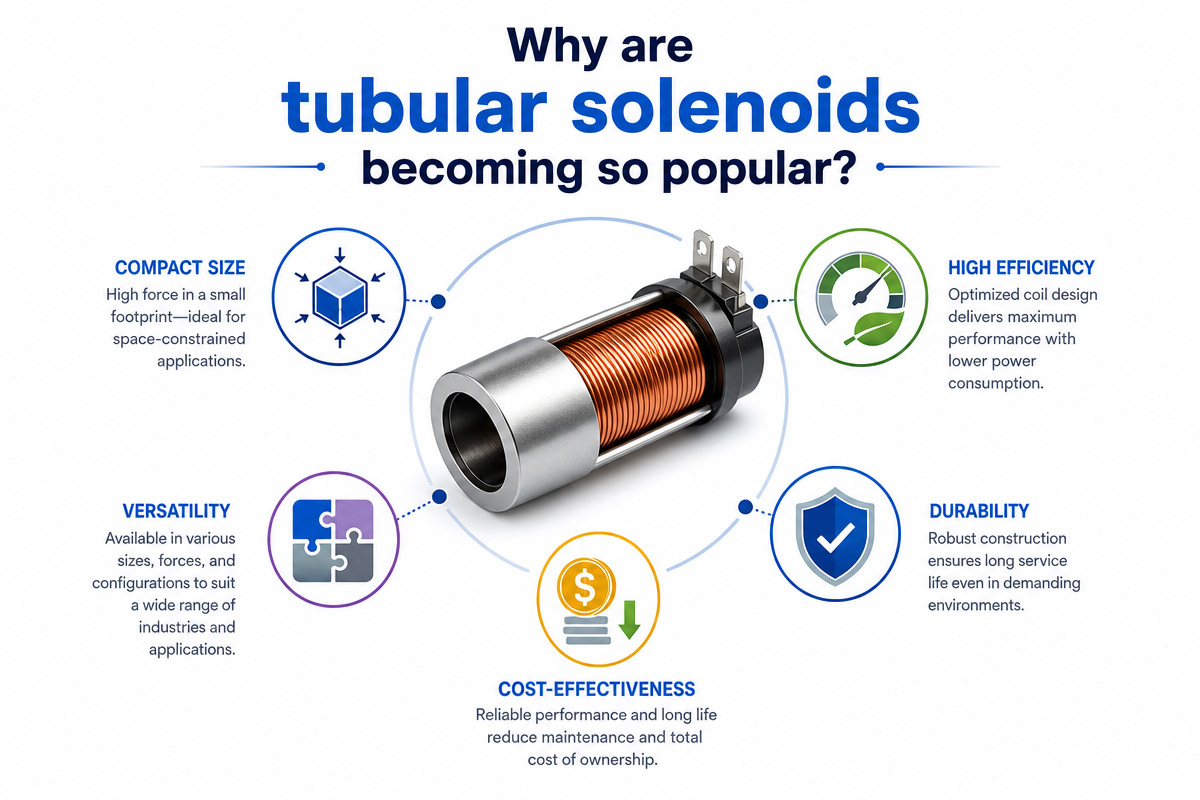

Bab 5: Mengapa solenoida tubular menjadi begitu populer?
Solenoid tubular semakin banyak digunakan untuk aplikasi industri, otomotif, dan konsumen karena kombinasi kinerja, ukuran, dan efisiensinya yang baik. Salah satu alasan meningkatnya popularitas solenoid tubular adalah struktur silindrisnya yang kecil, yang memungkinkan integrasi solenoid tersebut dengan mudah ke dalam perangkat yang berukuran terbatas tanpa mengurangi daya keluarannya.
Fitur penting lainnya dari solenoida tubular adalah rasio gaya terhadap ukuran yang baik. Solenoida ini berukuran kecil namun memiliki gaya linier yang tinggi, sehingga ideal untuk aplikasi presisi seperti kunci pintu, katup, dan sistem otomatis. Waktu respons yang cepat adalah fitur lain yang membuatnya cocok untuk proses otomatisasi modern.
Keandalan adalah fitur lain dari solenoida tubular karena strukturnya yang sederhana yang terdiri dari sedikit bagian bergerak, sehingga mengurangi kebutuhan perawatan dan membuatnya ekonomis untuk digunakan dalam jangka waktu yang lama.
Faktor lain yang berkontribusi terhadap popularitas solenoida tubular adalah efisiensi energinya, terutama pada solenoida pengunci yang hanya mengonsumsi energi saat dihidupkan. Selain itu, kemajuan teknologi memungkinkan peningkatan daya tahan dan kinerja termal solenoida tubular sehingga dapat beroperasi di lingkungan yang keras.
Kesimpulannya, kombinasi ukuran kecil, gaya linier tinggi, keandalan, dan fleksibilitas telah membuat solenoida tubular sangat diminati dalam aplikasi teknik modern.
Bab 6: Kelebihan dan Kekurangan Solenoid Tabung
Solenoid tubular banyak digunakan dalam sistem otomatisasi dan kontrol berkat desainnya yang efektif dan kinerjanya yang andal. Namun, seperti semua aktuator elektromagnetik, solenoid tubular memiliki kelebihan dan kekurangan yang perlu dipertimbangkan sebelum pemilihan.
Keunggulan Solenoid Tabung
Salah satu keunggulan solenoida tubular adalah kemampuannya menghasilkan gaya keluaran tinggi dalam desain yang ringkas. Solenoida tubular sangat cocok untuk aplikasi yang membutuhkan gaya linier tinggi dalam volume kecil. Solenoida ini juga memiliki waktu respons yang cepat, yang berguna untuk gerakan cepat dan presisi dalam sistem otomatisasi. Selain itu, desain solenoida tubular yang sederhana dengan sedikit bagian yang bergerak meningkatkan keandalan dan mengurangi kebutuhan perawatan. Solenoida tubular fleksibel dan cocok untuk peralatan industri, otomotif, dan peralatan rumah tangga.
Kelemahan Solenoid Tabung
Solenoid tubular memiliki kelebihan tetapi juga kekurangan. Salah satu batasan penggunaannya adalah panjang langkah yang terbatas sehingga tidak dapat digunakan ketika dibutuhkan gerakan linier yang panjang. Kekurangan lainnya adalah pembangkitan panas, karena penggunaan solenoid tubular secara terus menerus dapat menyebabkan panas berlebih tanpa desain yang tepat. Solenoid tubular rentan terhadap interferensi magnetik eksternal yang dapat memengaruhi kinerjanya di beberapa lingkungan.
Secara umum, jika solenoida tubular disesuaikan dengan kebutuhan aplikasi, maka solenoida tersebut akan memberikan kinerja dan efisiensi yang sangat baik.
Bab 7: Faktor-Faktor Penting dalam Desain Solenoid Tabung
Saat mendesain atau memilih solenoida tubular, beberapa faktor penting perlu dipertimbangkan untuk mencapai kinerja optimal dan masa pakai yang lebih lama. Di antara faktor-faktor tersebut, gaya dan panjang langkah sangat penting. Solenoida tubular harus disesuaikan dengan beban mekanis dan langkah aplikasi agar dapat bekerja dengan andal.
Namun, ada juga karakteristik kelistrikan yang penting. Untuk menghindari panas berlebih pada solenoida tubular dan memastikan pengoperasiannya yang stabil, perlu untuk mencocokkan tegangan, arus, dan siklus kerja dengan kebutuhan sistem. Manajemen termal sangat penting untuk aplikasi yang beroperasi terus-menerus.
Kondisi lingkungan juga harus diperhitungkan. Solenoid tubular yang digunakan di lingkungan yang keras mungkin memerlukan wadah tertutup untuk melindungi dari kelembapan, debu, atau korosi. Kondisi penting lainnya adalah kisaran suhu operasi karena lingkungan yang terlalu panas atau terlalu dingin dapat menurunkan efisiensi solenoid.
Terakhir, ukuran dan susunan pemasangan harus sesuai dengan ruang instalasi yang tersedia. Jika dirancang dengan benar, solenoida tubular mampu beroperasi secara efektif, aman, dan andal dalam aplikasi yang dimaksudkan.
Bab 8: Konsumsi Daya Solenoid Tabung
Konsumsi daya solenoida tubular merupakan parameter penting yang perlu dipertimbangkan saat mendesain dan mengevaluasi kinerjanya. Anda dapat menghitungnya dengan rumus listrik berikut:
P = V x IP = daya dalam watt V = tegangan I = arus
Sebagai contoh, jika solenoida tubular dioperasikan pada tegangan 12V dan menarik arus 5A, maka konsumsi dayanya adalah 6 watt. Hal ini memungkinkan untuk menentukan efisiensi energi dan beban termal.
Pada kenyataannya, konsumsi daya aktual solenoida tubular dapat berbeda dari nilai teoritis karena resistansi kumparan, suhu, dan siklus kerja. Untuk memastikan pengoperasian yang aman dan efisien tanpa panas berlebih atau penurunan kinerja, penting untuk menghitung konsumsi daya solenoida tubular dengan benar.

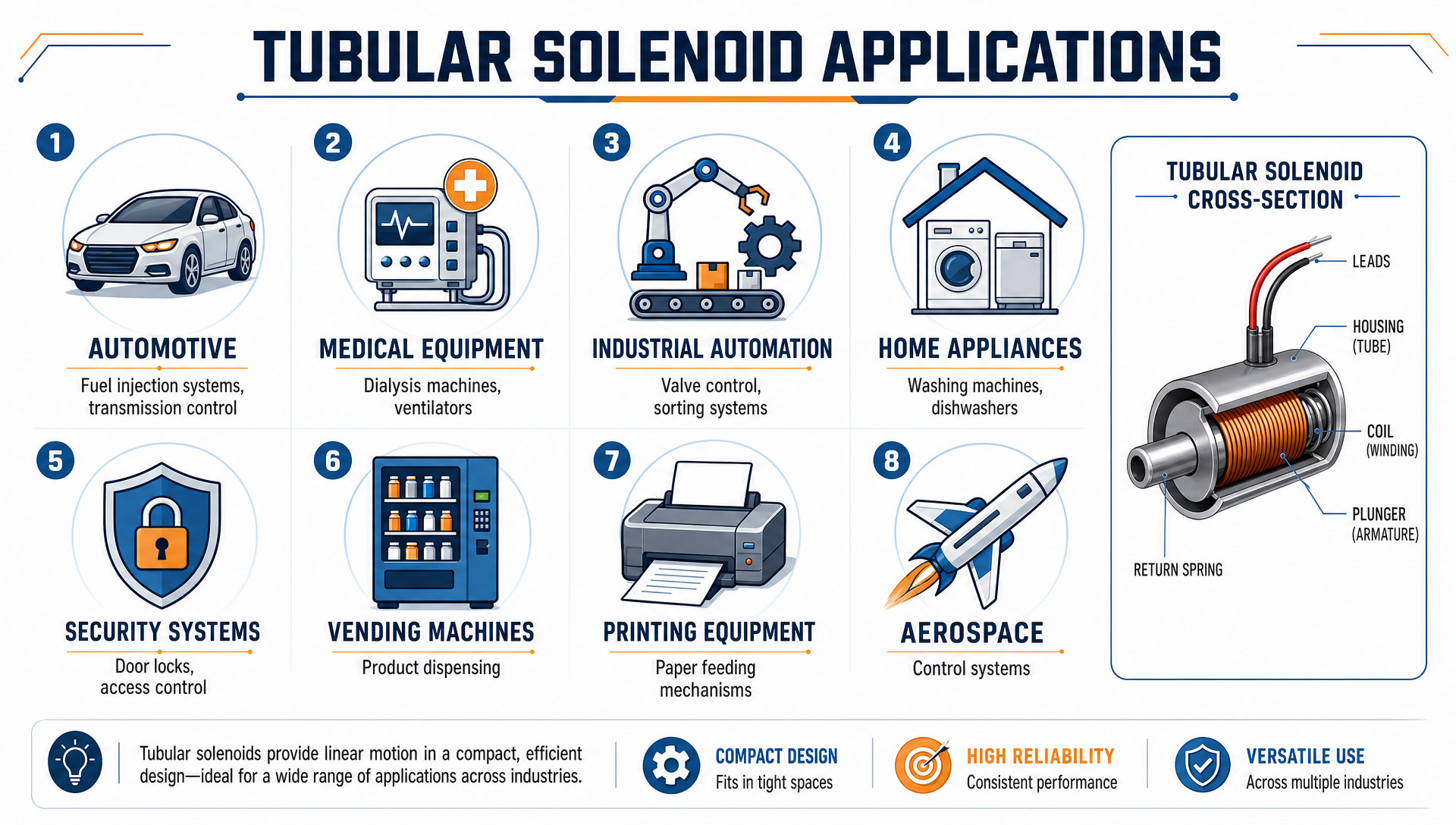

Bab 9: Aplikasi Solenoid Tabung
Solenoid tubular terkenal karena ukurannya yang kecil, respons yang cepat, dan gerakan linier yang andal dalam aplikasi industri, otomotif, dan konsumen. Solenoid tubular cocok untuk sistem otomatisasi dan kontrol karena dapat mengubah energi listrik menjadi gerakan mekanis yang presisi.
Solenoid tubular banyak digunakan dalam otomatisasi industri untuk sistem konveyor, mesin sortir, dan peralatan robotik. Solenoid tubular digunakan untuk mengontrol gerbang, kunci, dan pengalih untuk memastikan penanganan material yang lancar dan presisi. Solenoid tubular digunakan dalam jalur perakitan untuk meningkatkan efisiensi tindakan mekanis yang cepat dan berulang.
Solenoid tubular digunakan dalam industri otomotif untuk injeksi bahan bakar, kontrol transmisi, dan sistem manajemen mesin. Kemampuannya untuk berputar dengan cepat memungkinkan kontrol yang tepat terhadap fluida dan komponen mekanis, sehingga meningkatkan kinerja kendaraan dan efisiensi bahan bakar.
Solenoid tubular juga diaplikasikan pada peralatan rumah tangga seperti mesin cuci, mesin pencuci piring, mesin pembuat kopi, dispenser air, dll. Solenoid tubular diaplikasikan untuk mengontrol katup guna memastikan pengoperasian aliran air yang otomatis dan andal.
Selain itu, solenoida tubular digunakan dalam sistem keamanan seperti kunci pintu elektronik dan perangkat kontrol akses karena ukurannya yang ringkas dan pengoperasiannya yang andal.
Secara umum, solenoida tubular merupakan komponen vital dalam sistem teknik modern di berbagai macam industri.
Bab 10: Kesalahan Umum dalam Memilih Solenoid Tubular
Pemilihan solenoida tubular untuk suatu aplikasi merupakan tugas penting yang harus dilakukan dengan hati-hati karena terdapat beberapa kesalahan umum yang dapat mengakibatkan kinerja buruk atau bahkan kegagalan sistem.
Salah satu kesalahan umum adalah pemilihan tegangan yang salah, yang dapat mengakibatkan kinerja buruk atau panas berlebih pada solenoida tubular sehingga mengurangi masa pakainya. Mengabaikan persyaratan siklus kerja juga merupakan kesalahan lain, karena banyak solenoida tubular dibuat untuk penggunaan intermiten dan dapat rusak secara termal jika digunakan terus menerus.
Kesalahan lain adalah mengabaikan persyaratan gaya dan langkah karena solenoida tubular yang tidak sesuai untuk beban mekanis tidak akan mampu menggerakkan sistem atau akan bekerja secara tidak konsisten. Demikian pula, panjang langkah yang salah tidak akan memungkinkan pergerakan dalam aplikasi untuk terjadi.
Kesalahan keempat adalah mengabaikan faktor lingkungan yang dapat menyebabkan korosi atau penurunan efisiensi solenoida tubular yang digunakan tanpa penyegelan yang tepat di lingkungan yang lembap, berdebu, atau bersuhu tinggi.
Tekanan mekanis dan umur pakai yang lebih pendek pada solenoida tubular akan terjadi akibat pemasangan dan penyelarasan yang tidak tepat.
Kesalahan seperti itu harus dihindari untuk menjamin pengoperasian solenoida tubular yang andal, efisien, dan aman. Pemilihan yang tepat dengan mempertimbangkan faktor kelistrikan, mekanik, dan lingkungan sangat penting untuk mencapai masa pakai yang lama dan kinerja maksimal.

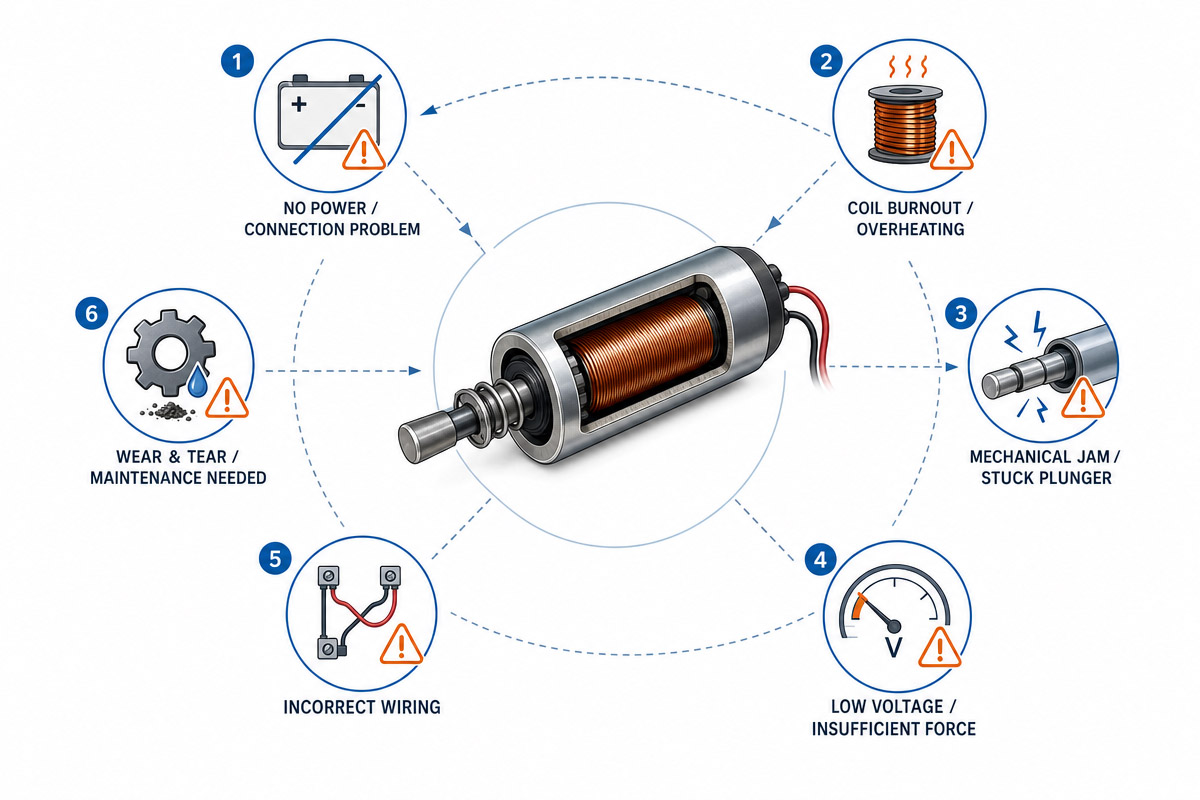

Bab 11: Panduan Pemecahan Masalah Solenoid Tabung
Jika solenoid tubular tidak berfungsi dengan baik, pendekatan pemecahan masalah yang sistematis dapat membantu menyelesaikan masalah tersebut. Salah satu masalah umum adalah tidak adanya gerakan atau aktuasi solenoid tubular yang lemah. Hal ini biasanya terjadi jika solenoid tubular dioperasikan dengan tegangan atau arus yang terlalu rendah. Periksa apakah tegangan dan arus yang diberikan sesuai dengan nilai nominalnya. Periksa apakah ada sambungan kabel yang putus atau longgar.
Masalah lain adalah panas berlebih pada solenoida. Panas berlebih dapat terjadi jika solenoida tubular dioperasikan melebihi siklus kerjanya atau terus menerus tanpa pendinginan yang memadai. Waktu pengoperasian harus dikurangi atau ventilasi ditingkatkan untuk menghindari kerusakan.
Pengoperasian solenoida yang terputus-putus dapat disebabkan oleh kontak listrik yang tidak stabil atau masalah pada pengontrol. Periksa konektor, sakelar, dan rangkaian kontrol untuk memastikan aliran daya yang konstan ke solenoida tubular.
Solenoid tubular yang berisik atau bergetar mungkin mengindikasikan penyelarasan yang tidak tepat atau bagian yang aus. Pastikan pendorong tidak macet dan sejajar dengan benar selama pemasangan.
Kegagalan total biasanya menunjukkan kumparan terbakar, kerusakan isolasi, atau korsleting internal. Seringkali masalah seperti itu memerlukan penggantian solenoida tubular.
Pemasangan dan pencocokan parameter listrik yang tepat, serta perawatan yang benar, sangat penting untuk memastikan pengoperasian yang efisien dan umur pakai yang panjang dari solenoida tubular.
Bab 12: 8 Pertanyaan Umum Tentang Solenoid Tabung
Q1: Apa fungsi dari solenoida tubular?
Solenoid tubular mengubah energi listrik menjadi gerakan linier untuk berbagai aplikasi seperti sistem penguncian, katup, peralatan otomatisasi, dan sistem otomotif.
Q2: Bagaimana cara kerja solenoida tipe tabung?
Solenoid tubular bekerja dengan cara berikut: arus listrik yang mengalir melalui kumparan menciptakan medan magnet yang menggerakkan pendorong sehingga menghasilkan gaya dorong atau tarik.
Q3. Apa perbedaan antara solenoida tubular tipe dorong dan tipe tarik?
Solenoid tubular tipe dorong mendorong pendorong keluar dan solenoid tubular tipe tarik menarik pendorong masuk saat diberi daya. Kedua gerakan tersebut
Directin tidak sama.
Q4: Apakah solenoida tubular hemat energi?
Ya, terutama solenoida tubular pengunci. Pada konfigurasi solenoida tubular tertentu, konsumsi daya hanya dibutuhkan selama proses pengalihan.
Q5. Berapakah gaya pada solenoida tubular?
Gaya yang dihasilkan oleh solenoida tubular ditentukan oleh jumlah lilitan kumparan, nilai arus, dan sifat magnetik dari bahan inti.
Q6: Dapatkah solenoida tubular beroperasi terus menerus?
Solenoid tubular tugas kontinu dirancang khusus untuk periode operasi yang panjang. Penggunaan solenoid standar secara terus menerus dapat menyebabkan panas berlebih.
Q7. Apa penyebab kegagalan solenoida tubular?
Panas berlebih, tegangan yang salah, penyumbatan mekanis, dan pemasangan solenoida tubular yang tidak tepat adalah penyebab kegagalan yang paling umum.
Q8: Berapa umur pakai solenoida tubular?
Jika dioperasikan dengan benar, solenoida tubular mampu memberikan jutaan siklus operasi tergantung pada siklus kerja dan kondisi operasi.
Bab 13: Ringkasan
Solenoid tubular adalah instrumen elektromekanik yang mengubah listrik menjadi gerakan linier melalui bentuk tubular. Bentuk tubular menawarkan efisiensi, daya keluaran, dan pengoperasian yang lancar baik saat bergerak maju maupun mundur. Solenoid ini umumnya diaplikasikan dalam otomatisasi, instrumen medis, kunci, dan mesin lain di mana akurasi sangat dibutuhkan. Berbeda dengan solenoid rangka terbuka, solenoid tubular lebih efisien karena kontrol sirkuit magnetiknya yang lebih baik dan kerugian yang diminimalkan. Solenoid ini tersedia dalam berbagai ukuran, peringkat tegangan, dan gaya untuk aplikasinya. Pengelolaan panas dan penentuan ukuran yang tepat sangat penting untuk kinerja yang baik dan umur pakai yang panjang.
