Bab 1: Pengantar Magnetisme Residual
Salah satu aspek terpenting yang memengaruhi fungsi dan efisiensi solenoida dan elektromagnet adalah efek magnetisme residual. Solenoida harus merespons dengan benar dan cepat ketika aliran listrik berhenti di sebagian besar lingkungan industri. Meskipun demikian, masih ada sedikit magnetisme yang tersisa di armatur atau inti solenoida karena karakteristik fisik material feromagnetik setelah perangkat dimatikan.
Kelebihan remanensi solenoida pada solenoida menyebabkan berbagai masalah teknis, seperti gerakan pendorong yang lambat, waktu respons yang lebih lambat, kerusakan katup, keausan, dan operasi pengalihan yang tidak efisien. Dampak-dampak tersebut sangat signifikan untuk pengoperasian peralatan presisi seperti pompa pengukur, peralatan medis, katup solenoida, dan sistem otomatisasi.
Bagi mereka yang mengembangkan produk solenoida efisiensi tinggi, sangat penting untuk mengetahui penyebab magnetisme residual dan cara membatasinya.
Bab 2: Apa itu Magnetisme Residual??
Magnetisme residual merujuk pada magnetisme residual yang tetap berada di dalam material setelah medan magnet eksternal atau arus listrik dihilangkan.
Ketika kumparan solenoida menerima daya listrik, arus mengalir melalui kawat yang dililitkan di dalam kumparan dan menghasilkan medan magnet. Medan magnet ini memagnetisasi inti besi dan angker di dalam solenoida. Secara teori, ketika daya dimatikan, medan magnet akan hilang sepenuhnya. Namun dalam proses sebenarnya, beberapa bagian tetap termagnetisasi dan menghasilkan medan magnet.
Gaya magnet sisa semacam ini disebut sebagai magnetisme sisa.
BrB_rBr
di mana BrB_rBr adalah kerapatan fluks magnetik residual.
Remanensi solenoida adalah sifat alami dari material feromagnetik seperti besi dan baja.

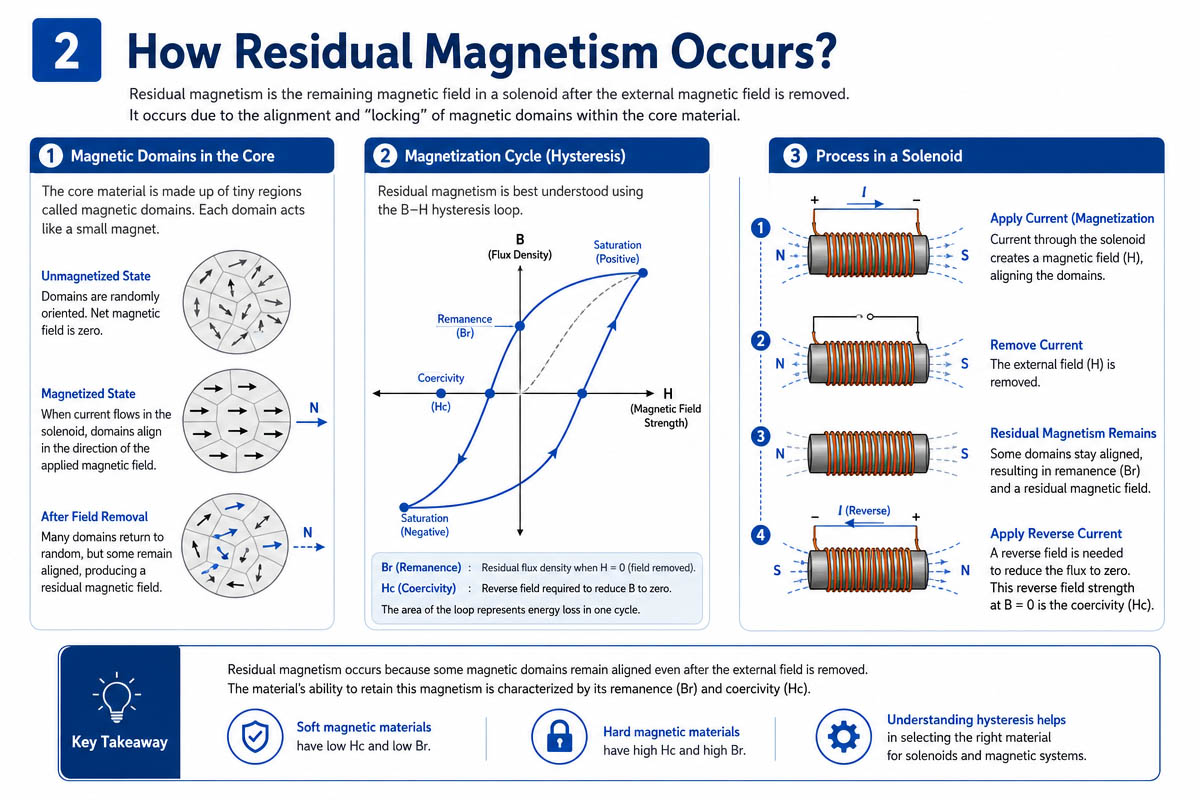

Bab 3: Bagaimana Magnetisme Residual Terjadi?
Mengapa Domain Magnetik Tetap Ada Setelah Proses Magnetisasi?
Di dalam material magnetik, terdapat banyak daerah magnetik mikroskopis yang disebut domain magnetik. Dalam kondisi normal, domain magnetik di dalam material tersebut tersusun secara acak.
Setelah dialiri arus listrik:
Medan magnet menyebabkan domain-domain tersebut menjadi sejajar.
Bahan magnetik tersebut menjadi sangat termagnetisasi.
Gaya magnet menarik angker atau pendorong.
Namun, setelah memutus aliran listrik:
Sebagian besar domain magnetik akan kembali ke keadaan semula;
beberapa domain magnetik masih bisa sejajar;
Medan magnet residual ada di dalam material tersebut;
Begitulah cara terjadinya magnetisme residual.
Bab 4: Penyebab Utama Magnetisme Residual
4.1 Saturasi Magnetik
Tingkat saturasi magnetik yang tinggi menghasilkan lebih banyak domain yang sejajar yang tersisa setelah daya dimatikan.
4.2 Bahan Magnetik Keras
Material yang keras secara magnetis mempertahankan kemagnetannya untuk waktu yang lama.
4.3 Tidak Adanya Celah Udara
Tidak adanya celah antara inti dan angker menyebabkan magnetisasi sisa yang tinggi.
4.4 Catu Daya DC Kontinu
Pemberian daya terus-menerus meningkatkan gaya magnet residual secara signifikan.
4.5 Desain Sirkuit Magnetik yang Buruk
Desain rangkaian magnetik yang cacat meningkatkan kemungkinan terperangkapnya magnetisme residual.

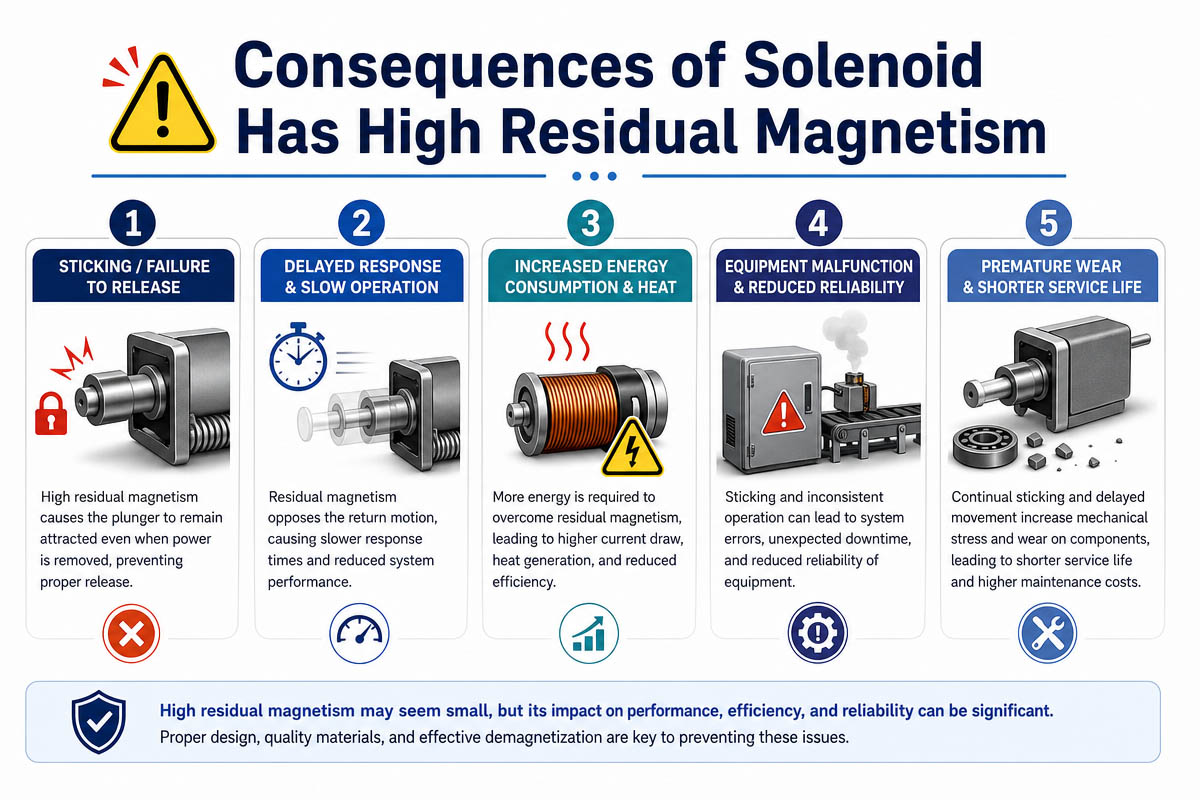

Bab 5: Konsekuensi Solenoid Memiliki Remanensi Tinggi
Kemagnetan residual yang berlebihan dapat menyebabkan banyak masalah dalam pengoperasian solenoida.
5.1 Plunger Macet
Masalah utamanya adalah plunger macet setelah daya terputus. Dalam kasus ini, plunger gagal kembali ke posisi semula.
Hasil:
Rilis tertunda;
Gerakan tidak stabil;
Aksi pengalihan tidak lengkap.
5.2 Kecepatan Pengalihan Rendah
Gaya magnet residual melawan gaya pegas balik. Oleh karena itu,
Kecepatan peralihan semakin rendah.
5.3 Kerusakan Katup
Khususnya dalam aplikasi katup solenoid atau pompa pengukur,
Kebocoran cairan;
Kontrol laju aliran menjadi tidak akurat.
5.4 Keausan dan Kerusakan yang Lebih Parah
Dengan magnetisme residual,
Gesekan yang dihasilkan lebih besar;
Permukaan inti mudah aus;
Lebih banyak kebisingan;
Keausan komponen.
5.5 Konsumsi Energi Lebih Tinggi
Sistem yang menggunakan pegas kuat atau arus penggerak tinggi diperlukan untuk mengatasi magnetisme residual.
Bab 6: Perbedaan Antara Solenoid Pegas dan Solenoid Tanpa Pegas pada Remanensi Solenoid
6.1: Jenis struktur solenoida memengaruhi dampak remanensi solenoida.
Solenoid pegas balik
Mekanisme pegas pengembalian digunakan untuk mendorong pendorong kembali setelah daya dimatikan.
Keuntungan:
Pegas mekanis tersebut menetralkan gaya magnet residual.
Kerugian:
Waktu pelepasan yang lama;
Konsumsi daya tinggi.
Dibandingkan dengan solenoida pegas balik, solenoida tanpa struktur pegas lebih rentan macet karena adanya magnetisme residual dalam banyak kasus.
6.2 Solenoid tanpa pegas balik
Tanpa menggunakan pegas mekanis, alat ini menggunakan gaya lain seperti gravitasi atau gaya beban untuk mencapai tujuan pelepasan.
Keuntungan:
Konsumsi energi rendah;
Struktur sederhana;
Bekerja dengan tenang.
Kerugian:
Efek magnetisme residual jauh lebih besar;
Mudah macet setelah listrik mati.
Oleh karena itu, dalam sebagian besar aplikasi industri, solenoida pegas balik lebih disukai karena masalah magnetisme residual yang lebih sedikit.

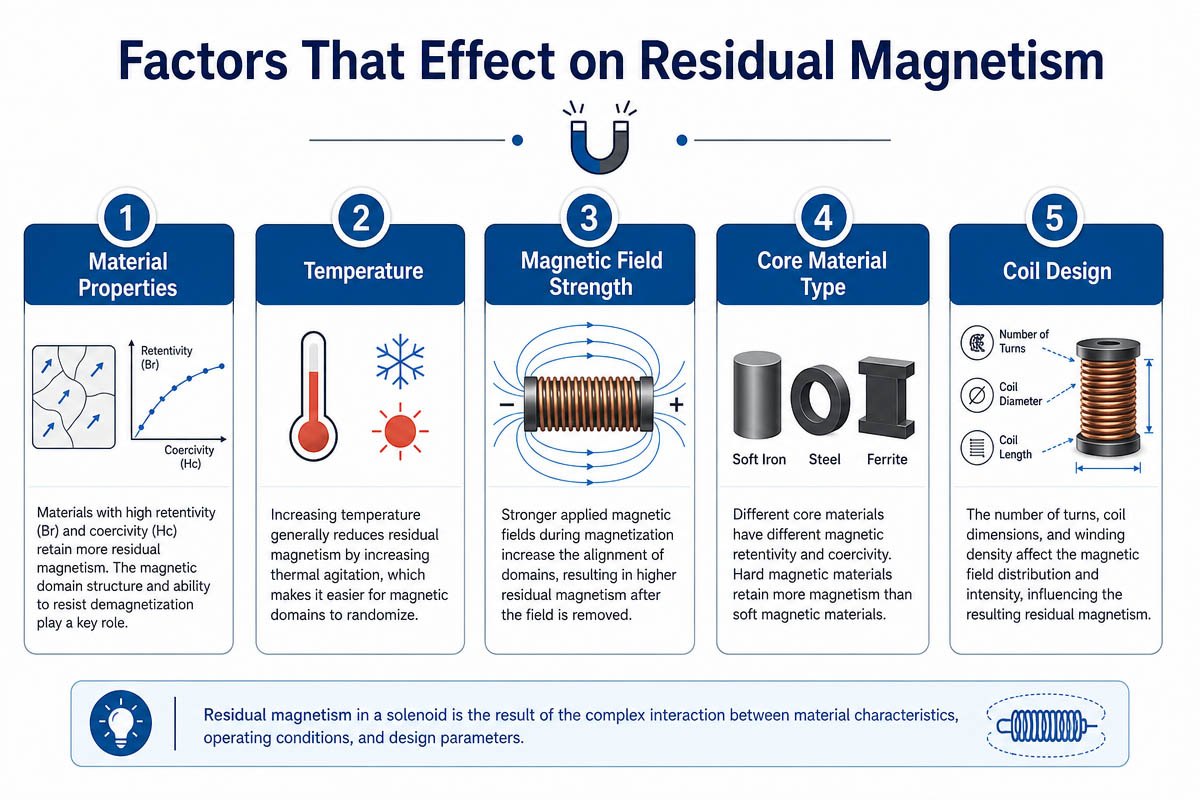

Bab 7: Faktor-faktor yang Mempengaruhi Remanensi Solenoid
f Material
Memilih material yang tepat memainkan peran kunci dalam mendesain solenoida.
Bahan magnetik lunak
Ia memiliki sifat-sifat berikut:
Gaya koersif magnetik rendah;
Demagnetisasi cepat;
Bahan-bahan yang populer meliputi:
7.2 : besi
baja silikon;
baja tahan karat lunak;
Material magnetik lunak sangat cocok untuk aplikasi yang membutuhkan pengalihan dan kontrol yang cepat dan presisi.
Bahan magnetik keras
Bahan magnetik keras mempertahankan kemagnetannya secara terus-menerus.
Sifat-sifat material magnetik keras:
gaya koersif magnetik yang tinggi;
magnetisme residual yang kuat;
Bahan magnet keras yang umum:
baja karbon tinggi;
paduan magnet permanen;
Secara umum, material magnetik keras tidak disarankan untuk aplikasi pelepasan cepat.
7.3 Pengaruh Struktur
Struktur solenoida memiliki pengaruh besar terhadap retensi magnetik.
7.3.1. Desain Celah Udara
Celah udara yang lebih kecil antara inti dan angker mengurangi retensi magnetik;
Manfaat:
Mengurangi efek magnetisme;
Mempersingkat waktu rilis;
Untuk mencapai celah udara yang lebih kecil:
menggunakan ring nonmagnetik;
menggunakan penahan pin;
pengukiran permukaan inti;
7.3.2. Desain Permukaan Kontak
Permukaan kontak yang lebih kecil mengurangi gaya magnet;
Keuntungan:
Mengurangi magnetisme residual;
Tingkatkan kecepatan pelepasan;
7.3.3. Desain Sirkuit Magnetik
Rangkaian magnetik yang baik menghindari pemusatan fluks magnetik;
Menghindari saturasi magnetik;
Meningkatkan efisiensi magnetik;
Desain rangkaian magnetik yang buruk mengakibatkan fluks magnetik residual yang lebih tinggi.
7.3.4. Desain Pegas Pengembalian
Gaya pegas harus sesuai dengan magnetisasi residual secara akurat.
Jika pegasnya terlalu lemah:
Magnetisme residual mendominasi dan menyebabkan pendorong macet;
Jika gaya pegas terlalu kuat:
Hal ini mengurangi gaya tarik dan meningkatkan konsumsi energi;
Bab 8: Solusi untuk Mengatasi Remanensi Solenoid
Cara Meminimalkan Magnetisme Residual Selama Desain
Ada beberapa cara untuk mengurangi magnetisme residual pada solenoida.
8.1. Memilih Material Magnetik yang Sesuai
Bahan magnetik lunak dengan
permeabilitas magnetik tinggi,
koersivitas magnetik rendah
direkomendasikan. Bahan besi magnetik lunak umumnya digunakan.
8.2. Menghindari Saturasi Magnetik
Hindari mengoperasikan solenoida pada daerah saturasi magnetik.
B=μHB=\mu HB=μH
Desain fluks yang tepat untuk menghindari retensi domain.
8.3. Menambahkan Spacer Nonmagnetik
Spacer berbahan kuningan atau baja tahan karat menciptakan celah udara kecil di dalam struktur solenoida.
Manfaat:
secara signifikan mengurangi gaya magnet residual;
8.4. Mengoptimalkan Arus Listrik
Arus yang terlalu besar menyebabkan saturasi dan fluks magnetik residual.
Arus yang sesuai:
pasokan tegangan yang tepat;
kontrol arus pulsa;
Pengaturan waktu arus listrik yang akurat;
8.5. Penyelesaian Permukaan Presisi
Permukaan kasar meningkatkan daya tarik magnetik.
Gunakan teknik penggilingan presisi;
8.6. Proses Demagnetisasi
Dalam aplikasi presisi tertentu, proses demagnetisasi AC dapat dilakukan setelah produksi.
Hal ini secara efektif menghilangkan penyelarasan magnetik residual.

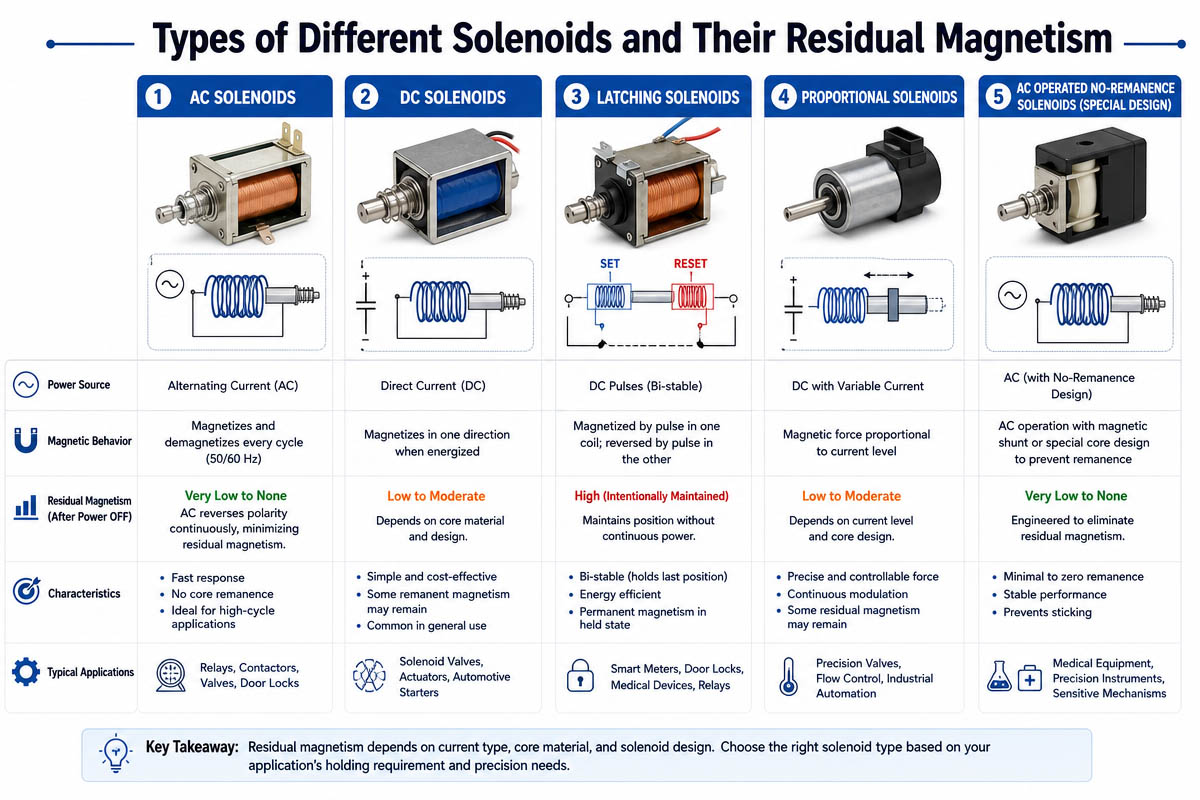

Bab 9: Jenis-Jenis Solenoid yang Berbeda dan Remanensi Solenoidnya
Berbagai jenis solenoida mengalami magnetisasi sisa yang berbeda.
9.1 Solenoid DC
Tipe DC lebih dipengaruhi oleh magnetisme residual dibandingkan dengan tipe AC.
Alasan utama:
Medan magnet DC selalu tetap berada dalam satu arah;
Domain-domain tersebut terus menerus diselaraskan;
Berisiko tinggi:
pelekatan;
kecepatan pelepasan yang lambat;
daya tahan magnet yang lebih tinggi.
9.2 Solenoid AC
Karena arah medan magnet terus berubah dalam siklus AC,
magnetisasi residual yang lebih rendah;
pelepasan lebih cepat;
Namun, solenoida AC cenderung menghasilkan suara.
9.3 Solenoid putar
Struktur tersebut biasanya membutuhkan rangkaian magnetik yang rumit.
Efek:
rotasi tidak lengkap;
kesalahan posisi;
waktu pelepasan yang lama;
9.4 Solenoid pengunci
Ini sengaja dirancang untuk mempertahankan daya rekat magnetik;
manfaat:
Konsumsi daya rendah selama perawatan;
hanya menyala selama proses peralihan;
9.5 Solenoid tubular
Desain tubular memastikan kinerja magnetik yang baik dan
distribusi fluks seragam;
Desain yang tepat menghindari masalah magnetisme residual.
Bab 10: Faktor-faktor Penting untuk Menghindari Masalah Magnetisme Residual Selama Desain
Selama proses desain, aspek-aspek berikut merupakan pertimbangan utama.
pemilihan bahan:
bahan magnet lunak;
celah udara:
hindari kontak permukaan penuh tanpa mempertimbangkan celah udara;
saturasi magnetik:
Pertahankan kerapatan fluks magnetik dalam kisaran yang sesuai;
Pencocokan gaya pegas:
hindari saturasi magnetik yang disebabkan oleh gaya pegas yang tidak tepat;
pengobatan permukaan:
hasil akhir permukaan yang baik;
manajemen termal:
Suhu memengaruhi sifat magnetik;
kontrol toleransi:
Perubahan kecil pada ukuran memiliki dampak besar pada retensi magnetik;
Bab 11: Kesimpulan
Remanensi solenoida adalah fenomena fisik alami yang ada di dalam setiap elektromagnet atau solenoida. Namun, efeknya dapat dikendalikan melalui desain yang wajar.
Jika dibiarkan tanpa penanganan, remanensi solenoida akan menyebabkan masalah-masalah berikut pada solenoida:
pelekatan;
waktu pelepasan yang lama;
kerusakan katup;
peningkatan keausan;
kinerja dan stabilitas menurun;
Rahasia untuk meminimalkan magnetisme residual adalah:
pilihan material;
desain sirkuit magnetik;
desain celah udara;
desain pegas;
hindari saturasi magnetik;
Bab 12: Pertanyaan yang Sering Diajukan Tentang Remanensi Solenoid
12.1 Apa itu remanensi solenoida?
Remanensi solenoida mengacu pada gaya magnet lemah yang tersisa di dalam solenoida setelah catu daya dilepas. Fenomena ini terjadi karena beberapa domain magnetik yang tidak sepenuhnya tidak sejajar ketika medan magnet dimatikan.
12.2 Apa yang menyebabkan plunger macet setelah listrik mati?
Jika gaya magnet sisa pada solenoida terlalu besar, pendorong akan macet dan tidak dapat kembali ke posisi semula karena gaya sisa tersebut lebih besar daripada gaya gravitasi atau pegas pengembalian.
Penyebab plunger macet:
tidak ada celah udara;
pemilihan material yang buruk;
gaya pegas balik yang lemah;
saturasi magnetik tinggi;
12.3 Jenis solenoida apa yang lebih terpengaruh oleh magnetisme residual?
Solenoid DC lebih terpengaruh karena magnetisasi domain magnetik yang konstan selama pengoperasiannya.
Aplikasi yang umumnya mengalami masalah magnetisme residual adalah:
katup solenoid;
pompa pengukur;
kunci pintu;
solenoida putar;
perangkat presisi.
12.4 Bagaimana para insinyur dapat mengurangi magnetisme residual selama proses desain?
Teknik-teknik berikut dapat digunakan untuk mengurangi magnetisme residual pada solenoida:
pemilihan material magnet lunak;
menambahkan celah udara;
memasang spacer non-magnetik;
menjaga agar gaya magnet tidak jenuh;
menyesuaikan gaya pegas;
12.5 Bahan apa saja yang memiliki retentivitas rendah?
Bahan magnetik lunak termasuk
besi murni;
baja silikon;
baja tahan karat lunak.
Sebaiknya hindari penggunaan material magnet keras dalam aplikasi ini.
12.6 Dapatkah pegas pengembalian mengurangi masalah magnetisme residual?
Pegas mekanis membantu pendorong terpisah dari inti setelah daya dimatikan.
Oleh karena itu, solenoida yang menggunakan mekanisme pegas balik memiliki kinerja yang lebih baik dalam pengalihan cepat.
12.7 Mengapa celah udara memainkan peran penting dalam desain solenoida?
Celah udara pada desain solenoida memastikan ruang antara inti dan angker sehingga menghindari kontak permukaan magnetik secara keseluruhan, mengurangi magnetisasi residual.
Keunggulan desain celah udara:
meningkatkan kecepatan pelepasan;
mengurangi gaya magnet residual;
memastikan konsistensi rilis;
12.8 Dapatkah magnetisme residual merusak solenoida?
Magnetisme residual saja tidak dapat membahayakan perangkat, tetapi masalah operasional yang disebabkan oleh magnetisme residual pada akhirnya akan menyebabkan keausan.
12.9 Apa perbedaan antara magnetisme residual dan magnetisme permanen?
Perbedaan antara magnet permanen dan magnet sisa:
Yang permanen merujuk pada magnetisme yang dibuat secara sengaja yang mempertahankan gaya magnet secara terus-menerus;
sedangkan yang residual berarti magnetisasi yang tidak disengaja dari material yang peka terhadap medan magnet.
12.10 Bagaimana cara menguji magnetisme residual pada solenoida?
Kriteria pengujian meliputi:
waktu untuk melepaskan pendorong setelah daya dimatikan;
daya tahan;
jarak pembuangan;
kerapatan fluks magnetik;
kinerja siklus hidup.
