Guide de sélection des solénoïdes à traction CC et à verrouillage

Chapitre 1 : Introduction Électrovanne de traction CC contre solénoïde de verrouillage

Les électrovannes sont essentielles à l'automatisation, au contrôle et à la conception électromécanique. Cependant, toutes ne se valent pas. Lors du choix d'une électrovanne à courant continu à traction pour des appareils alimentés par batterie, des systèmes à faible consommation d'énergie ou des applications où la sécurité est primordiale, la décision entre les électrovannes standard à courant continu et les électrovannes autobloquantes est cruciale. Un mauvais choix peut entraîner un gaspillage d'énergie, une surchauffe ou un dysfonctionnement du système.

Ce guide explore les différences entre les solénoïdes à traction (courant continu) et les solénoïdes à verrouillage, leur fonctionnement, leurs avantages et inconvénients, ainsi que leurs domaines d'application. À la fin de ce guide, vous disposerez des connaissances nécessaires pour faire des choix judicieux, garantissant ainsi l'efficacité et la fiabilité de vos conceptions, et leur bon fonctionnement.

Chapitre 2 : Électrovanne à traction CC vs. électrovanne à verrouillage : Comprendre la conception de base et les principes de fonctionnement

Les solénoïdes à traction CC, également appelés solénoïdes à fonctionnement continu, sont fondamentalement des actionneurs électromagnétiques. Leur construction comprend une bobine enroulée autour d'un noyau ferromagnétique, un plongeur mobile en acier (ou armature), un ressort de rappel et un boîtier ou châssis fixe.

Le principe de fonctionnement de ces vannes repose sur une loi électromagnétique fondamentale. Plus précisément, lorsqu'une tension continue est appliquée à la bobine, un champ magnétique se crée. Ce champ magnétique contrecarre alors la résistance du ressort de rappel, attirant ainsi le plongeur vers le centre de la bobine et générant un mouvement linéaire, ou « traction ». Le maintien de cet état d'attraction nécessite une alimentation électrique continue. Inversement, en cas de coupure de courant, le champ magnétique se dissipe et le ressort de rappel ramène le plongeur à sa position de repos initiale.

solénoïde de verrouillage

Structure : Les composants principaux (bobine, piston, boîtier) sont similaires, mais la principale différence réside dans l’ajout d’un aimant permanent, généralement intégré au boîtier ou à la pièce polaire. Le ressort de rappel est généralement omis ou sa force est fortement réduite.

Principe de fonctionnement : Ce dispositif combine astucieusement électromagnétisme et magnétisme permanent. Une brève impulsion de tension continue (de polarité correcte) est appliquée à la bobine. Le champ magnétique ainsi créé interagit avec celui de l'aimant permanent, déplaçant le piston jusqu'à la position souhaitée. Le plus étonnant est que, une fois dans cette position, le piston y reste fermement maintenu par la seule force magnétique de l'aimant permanent, sans aucune consommation d'énergie. Pour libérer le piston, il suffit d'appliquer une brève impulsion de tension de polarité opposée à la bobine. Le champ magnétique résultant annule ou surpasse la force magnétique de l'aimant permanent, ce qui permet au ressort ou à la force résiduelle de ramener le piston à sa position initiale.

Partie 3 : Comparaison directe : Électrovanne à traction CC vs. électrovanne à verrouillage : avantages et inconvénients

Chapitre 4: Guide de sélection des candidatures – Comment choisir entre un solénoïde à traction CC et un solénoïde à verrouillage ?

Lors du choix d'un solénoïde de traction CC, tenez compte des critères suivants :

Un fonctionnement à sécurité intégrée est indispensable. Pensez aux systèmes de sécurité incendie, aux vannes d'arrêt d'urgence et aux dispositifs de déblocage des freins.

Un cycle de service très faible ou intermittent est idéal. On peut citer comme exemples les électrovannes de démarreur automobile, les serrures de porte et les actionneurs de distributeurs automatiques.

Le coût est la principale préoccupation. L'efficacité énergétique passe au second plan pour les appareils électroménagers non alimentés par batterie.

La simplicité de contrôle est essentielle. Les projets utilisant des microcontrôleurs de base n'ont pas besoin de circuits de commande complexes.

Des cycles rapides et répétés sont nécessaires, à condition de rester dans les limites thermiques.

Optez pour une électrovanne autobloquante lorsque :

L'efficacité énergétique est primordiale. Cela s'applique aux objets connectés alimentés par batterie, aux capteurs sans fil et aux dispositifs médicaux portables.

Aucune génération de chaleur n'est nécessaire dans les environnements sensibles, tels que les équipements de laboratoire, ou dans les dispositifs scellés où la dissipation de chaleur est impossible.

L’état « maintien » peut être prolongé, la vanne principale, la serrure électronique ou les accessoires du système d’irrigation passant en mode « veille ».

L'alimentation de secours est limitée ; les systèmes utilisant des supercondensateurs ou de petites batteries doivent rester opérationnels lors des coupures de courant.

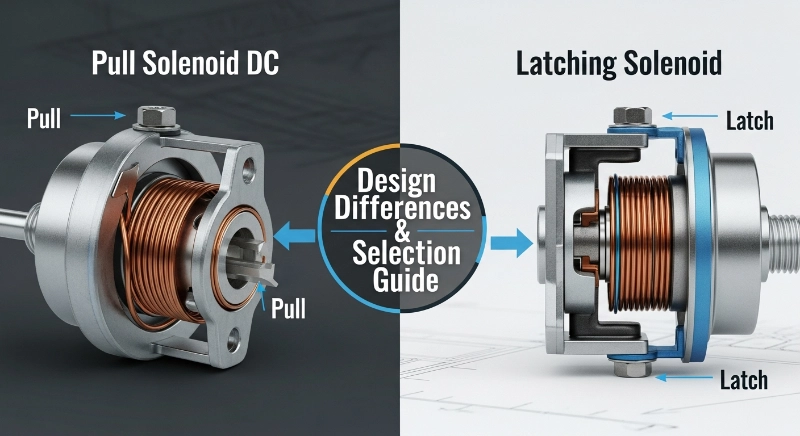

Chapitre 5 : Connaissances professionnelles, autorité et confiance : leçons tirées de l'expérience en conception

En pratique, les choix vont souvent au-delà des informations figurant sur la fiche technique. Voici quelques points clés à prendre en compte, tirés de notre expérience :
Courant d'appel et courant de maintien (enclenchement CC) : De nombreuses électrovannes CC utilisent un courant d'appel plus élevé pour une activation rapide, suivi d'un courant de maintien plus faible afin d'économiser de l'énergie et de limiter la production de chaleur. Ceci requiert un circuit de commande d'enclenchement/maintien plus complexe, ce qui atténue quelque peu l'avantage de leur structure simple.
Les solénoïdes autobloquants peuvent perdre leurs propriétés magnétiques s'ils ne sont pas commandés correctement. Un réglage précis de la largeur d'impulsion et de la limitation du courant est essentiel. Respectez toujours les paramètres de durée d'impulsion indiqués dans la fiche technique du fabricant.

La détection de position est souvent nécessaire car les solénoïdes autobloquants ne fournissent pas de retour d'information électrique sur leur position. Cela implique l'ajout de capteurs de position d'extrémité, tels que des interrupteurs à effet Hall ou à lames souples, ce qui augmente le coût et la complexité.

Les dimensions physiques sont un autre facteur à prendre en compte. Un solénoïde autobloquant peut souvent être plus petit pour une même force de maintien, car cette force ne dépend pas d'une bobine volumineuse et énergivore.

Chapitre 6 : Tendances futures des solénoïdes à traction CC par rapport aux solénoïdes à verrouillage

Le développement des électrovannes est étroitement lié à la croissance de l'Internet des objets et de l'automatisation intelligente.

Les composants électroniques intégrés sont de plus en plus répandus dans les « électrovannes intelligentes », qui intègrent des pilotes de pont en H, des mécanismes de contrôle de courant et une connectivité IoT (IO-Link) dans les deux configurations, rationalisant ainsi les processus d'intégration.

L'utilisation de matériaux avancés, notamment d'aimants permanents plus puissants et résistants aux hautes températures comme les aimants en néodyme, facilite le développement de solénoïdes autobloquants plus petits et plus puissants.

De plus, les conceptions hybrides qui intègrent l'efficacité du verrouillage à des ressorts de secours pour permettre un fonctionnement à sécurité intégrée conditionnelle deviennent de plus en plus courantes dans les applications spécialisées.
Par conséquent, le développement durable est un facteur important de parts de marché pour les solutions de vannes solénoïdes autobloquantes, notamment parce que les secteurs de l'électroménager et de l'industrie privilégient l'efficacité énergétique.

Chapitre 7 : Comment éviter les erreurs de saisie lors de la sélection d'un solénoïde de traction CC ou d'un solénoïde de verrouillage

7.1. Négligence de la consommation d'énergie

C'est l'une des erreurs majeures.

Sélection incorrecte

L'électrovanne de traction CC standard utilisée dans une application alimentée par batterie.

Problèmes

L'activation continue de la bobine entraînera :

Épuisement de la batterie
Augmentation du chauffage
Détérioration prématurée des pièces
Correction

Utilisez un solénoïde de verrouillage si le maintien de la position est nécessaire pendant de longues périodes.

7.2. Confusion entre « force de maintien » et « force de traction »

La plupart des clients n'évaluent que la force de traction maximale.

Mais,

Force de traction = force de traction pendant le mouvement
Force de maintien = force de maintien après activation

Bien qu'un solénoïde de verrouillage puisse présenter une force de traction réduite, il possède une force de maintien exceptionnelle sans consommer d'énergie.

Conseils

N'oubliez pas de considérer :

Force de démarrage
Force de fin
Maintien de la force
Graphique de la force de position de la course

7.3 Estimation incorrecte du cycle de service

Un solénoïde de traction à courant continu produit de la chaleur lors d'une activation constante.

Un calcul erroné du cycle de service entraîne une surchauffe et, à terme, des dommages à la bobine.

Cycles de service
Description du cycle de service
10 % ED Utilisation brièvement répétée
25 % ED Usage intermittent modéré
Utilisation consécutive à 100 %
Erreur

Utilisation d'un solénoïde à fonctionnement non consécutif dans une fonction ininterrompue.

ce qui compte vraiment
Surchauffe
Dommages à la bobine
Durée de vie réduite
Fixer

Pour conserver en continu,

Utilisez un solénoïde de traction CC à rapport cyclique de 100 %
Ou utiliser un solénoïde de verrouillage

7.4 Ignorer les exigences de sécurité intégrée

C'est très important dans les systèmes de sécurité.

Électrovanne de traction CC
Retourne automatiquement en cas de désactivation
Convient aux applications de décharge à sécurité intégrée
solénoïde de verrouillage
Conserve son statut précédent après désactivation
Risque de mettre la sécurité en danger si ignoré
Exemple

Les portes de secours nécessitent fréquemment une ouverture automatique en cas de panne de courant.

Le solénoïde de verrouillage risque de ne pas s'adapter si des mesures de sécurité ne sont pas intégrées.

7.5 Négliger la production de chaleur

La production de chaleur est due à un flux électrique continu.

Défis communs
l'isolation de la bobine vieillit
Réduction de la force magnétique
Pliage plastique
Performances instables
Recommandation

Prenez note de :

Élévation de température de la bobine
Température ambiante
Ventilation environnementale
Période de ponctualité

En général, les solénoïdes de verrouillage fonctionnent bien à basse température.

7.6 Négliger de prendre en compte les exigences en matière de temps de réponse

Le solénoïde de traction CC peut offrir :

Réponse rapide
Réinitialisation facile
Fréquence de cyclage élevée

En revanche, les solénoïdes de verrouillage nécessitent :

Activation par impulsion
polarité de tension inverse
Circuits de commande plus complexes
Évitez cette erreur

En cas de changements fréquents, assurez-vous que :

Fréquence de commutation
Temps de réinitialisation
Compatibilité du contrôleur

7.7 Fonder son choix uniquement sur le coût

Bien que moins cher, un solénoïde à traction CC peut engendrer des coûts système plus élevés en raison de :

Consommation d’énergie accrue
Besoin d'une source d'énergie plus puissante
Mécanisme de refroidissement
Durée de vie réduite

Malgré un coût initial plus élevé, un solénoïde à verrouillage peut s'avérer plus économique à long terme.

Chapitre 8 : FAQ sur les solénoïdes à traction CC et à verrouillage

Q1 : Ces électrovannes à traction sont-elles compatibles CC avec la tension CA ?

A : Cette discussion porte principalement sur les électrovannes à courant continu. Les électrovannes à courant alternatif standard utilisent une conception différente, intégrant une bobine de protection contre la lumière pour atténuer les vibrations.
Presque toutes les électrovannes autobloquantes utilisent du courant continu.

Q2 : La force de maintien de l'électrovanne autobloquante peut-elle être modifiée ?

R : Non, ce n'est pas possible. La force d'attraction est déterminée par le champ magnétique de l'aimant permanent. Dans un solénoïde à courant continu, la force d'attraction peut être légèrement modifiée en changeant la tension (mais l'utilisation d'une tension inférieure à la tension d'attraction nominale est déconseillée).

Q3 : Quel type d'électrovanne dure le plus longtemps ?

A: Les deux types d'électrovannes ont une longue durée de vie si elles sont utilisées correctement. Cependant, comme les électrovannes autobloquantes ne produisent pas de chaleur, l'isolation de la bobine s'use moins vite, ce qui peut prolonger leur durée de vie.

Q4 : Puis-je contrôler manuellement le Électrovanne de traction CC vs. électrovanne de verrouillage?

R : Généralement, oui. La plupart des électrovannes sont équipées d'une commande manuelle (bouton ou fonction) permettant d'actionner le piston manuellement en cas de coupure de courant ou pour des tests. Consultez la fiche technique de votre modèle pour plus de précisions.

Q5 : Je travaille avec un système de batterie 12 V. Quel est le meilleur choix ?

R : Si votre application nécessite que la vanne reste ouverte pendant des heures (comme un système d'arrosage solaire), une électrovanne autobloquante est la solution idéale. Elle empêche la batterie de se décharger. En revanche, si vous l'utilisez simplement pour démarrer un moteur, ce qui ne prend que quelques secondes, une électrovanne à courant continu standard fera parfaitement l'affaire et est plus simple.

Chapitre 9 : Conclusion sur la comparaison entre l’électrovanne à traction CC et l’électrovanne à verrouillage

Le choix entre les électrovannes à commande CC à traction et les électrovannes autobloquantes dépend des contraintes spécifiques de votre application, plutôt que d'une simple comparaison « meilleur ou pire ».

Si vous privilégiez la facilité d'utilisation, la fiabilité des performances et la rentabilité, une électrovanne à tirage CC est une option fiable et performante.

À l'inverse, si l'efficacité énergétique, la réduction du dégagement de chaleur et l'allongement de la durée de vie de la batterie sont primordiaux, les électrovannes autobloquantes constituent une solution idéale pour les projets exigeant une grande précision.

En tenant compte des facteurs abordés dans ce guide (besoins en énergie, protocoles de sécurité, cycles de service et subtilités de la commande), vous pourrez identifier la technologie d'électrovanne qui garantira la fonctionnalité et l'efficacité de votre conception. Il est également conseillé de consulter un spécialiste des composants et de réaliser un prototype avec l'équipement réel afin de valider votre choix pour le système final.
