Capítulo 1: Introducción a las válvulas solenoides para IoT y automatización
La fuerza invisible de los sistemas inteligentes Con la aparición de los hogares inteligentes, la agricultura de precisión y el Internet industrial de las cosas (IIoT), la inteligencia y la automatización se convirtieron en las características definitorias de los sistemas contemporáneos.
Un sistema de riego inteligente que responde a las condiciones climáticas, una fábrica inteligente que modifica automáticamente la producción o un dispositivo médico que dispensa medicamentos en cantidades precisas: todos esos sistemas comparten un componente invisible e indispensable.
Ese componente es la válvula solenoide.
Las electroválvulas, dispositivos activados eléctricamente que controlan el flujo de líquidos y gases con gran precisión, transforman los impulsos eléctricos en movimiento mecánico. La importancia de la tecnología de electroválvulas sigue creciendo a la par de la conectividad y la digitalización de las industrias.
Capítulo 2: ¿Qué es una válvula solenoide?
La válvula solenoide es una válvula que funciona mediante corriente eléctrica y que puede controlarse a través de PLC, sensores, temporizadores o sistemas IoT basados en la nube.
En otras palabras, se trata de una válvula accionada por corriente eléctrica, no manualmente. En principio, una electroválvula es un dispositivo que convierte la energía eléctrica en movimiento mecánico para abrir o cerrar un orificio dentro de la carcasa de la válvula. Cuando cesa el impulso eléctrico, la electroválvula suele volver a su posición inicial, generalmente mediante un mecanismo de resorte.
Este sencillo principio de conversión eléctrica a mecánica permite un control de fluidos preciso, automático y remoto en múltiples industrias.

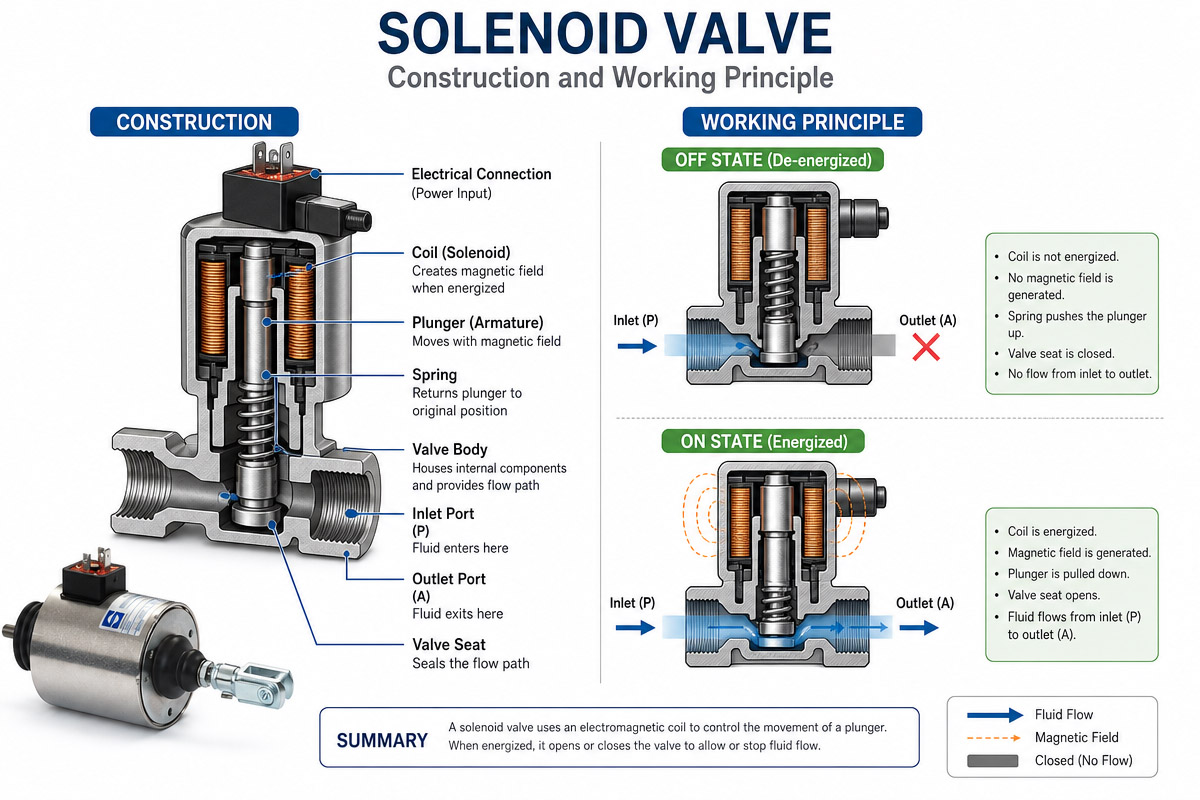

Capítulo 3: Construcción y principio de funcionamiento de una válvula solenoide
Una electroválvula consta de dos elementos principales que funcionan conjuntamente:
3.1. Bobina electromagnética (solenoide)
“Este es el elemento impulsor de la válvula. Está hecho de un alambre de cobre enrollado alrededor de un núcleo. Tras su activación, produce un campo magnético que hace vibrar el émbolo ferromagnético (armadura).
3.2. El cuerpo de la válvula (sección de control de flujo)
Está integrado en el sistema de tuberías y contiene los mecanismos de entrada, salida, orificio y sellado que regulan el flujo del fluido.
3.3 Principio de funcionamiento
Tras recibir un impulso eléctrico, un solenoide genera un campo magnético que atrae el émbolo hacia arriba o hacia abajo, según el diseño. Esta acción abre o cierra el orificio, regulando el flujo del fluido. Al desconectar la alimentación, el campo magnético se disipa y un resorte devuelve el émbolo a su posición original.
3.3 Las electroválvulas modernas pueden incluir opciones adicionales como:
- Anillos polares sombreados en válvulas solenoides de CA para minimizar vibraciones y zumbidos • Mecanismo de enclavamiento que mantiene la posición sin alimentación continua
- solenoides IoT de baja potencia
Estas innovaciones mejoran notablemente la eficiencia y la fiabilidad del sistema, especialmente en el caso de los sistemas que funcionan con baterías o que se controlan a distancia.
Capítulo 4: Tipos de válvulas solenoides
Las válvulas solenoides no son un único producto que se adapte a las necesidades de todos, sino más bien una familia de productos variados que pueden satisfacer diferentes necesidades.
Por número de puertos
4.1 Válvulas bidireccionales
Es el tipo más común para el control simple de encendido/apagado. Tiene una entrada y una salida, y se utiliza en sistemas de agua, riego y sistemas neumáticos.
Podría ser:
4.2 Normalmente cerrado (NC):
No hay flujo cuando está apagado •
4.3 Normalmente abierto (NO) –
Flujo cuando está desenergizado. El tipo NC suele ser el preferido por razones de seguridad.
4.4 Válvulas de 3 vías (o)
Se trata de una válvula de tres vías que se utiliza para desviar o mezclar el flujo. Es muy utilizada en sistemas neumáticos para controlar cilindros de simple efecto, suministrando y extrayendo aire.
4.5 Mediante el método de actuación
Válvulas solenoides de acción directa
En las válvulas de acción directa, la fuerza electromagnética abre o cierra directamente el orificio. Estas válvulas no dependen de la presión de la línea y pueden funcionar en condiciones de presión cero.
Están
- acción rápida
- Muy fiable
- Adecuado para aplicaciones de bajo caudal.
Pero, en general, solo pueden utilizarse en orificios pequeños.
Válvulas pilotadas (servoaccionadas)
Las válvulas pilotadas utilizan un pequeño solenoide para accionar un pequeño orificio que crea un diferencial de presión, de modo que la válvula principal pueda accionarse con la presión del sistema.
Son perfectos para:
- Zonas de alta presión • Aplicaciones de gran caudal
- Sistemas de automatización industrial
Esto permite utilizar un pequeño solenoide para accionar eficazmente un volumen de fluido mucho mayor.

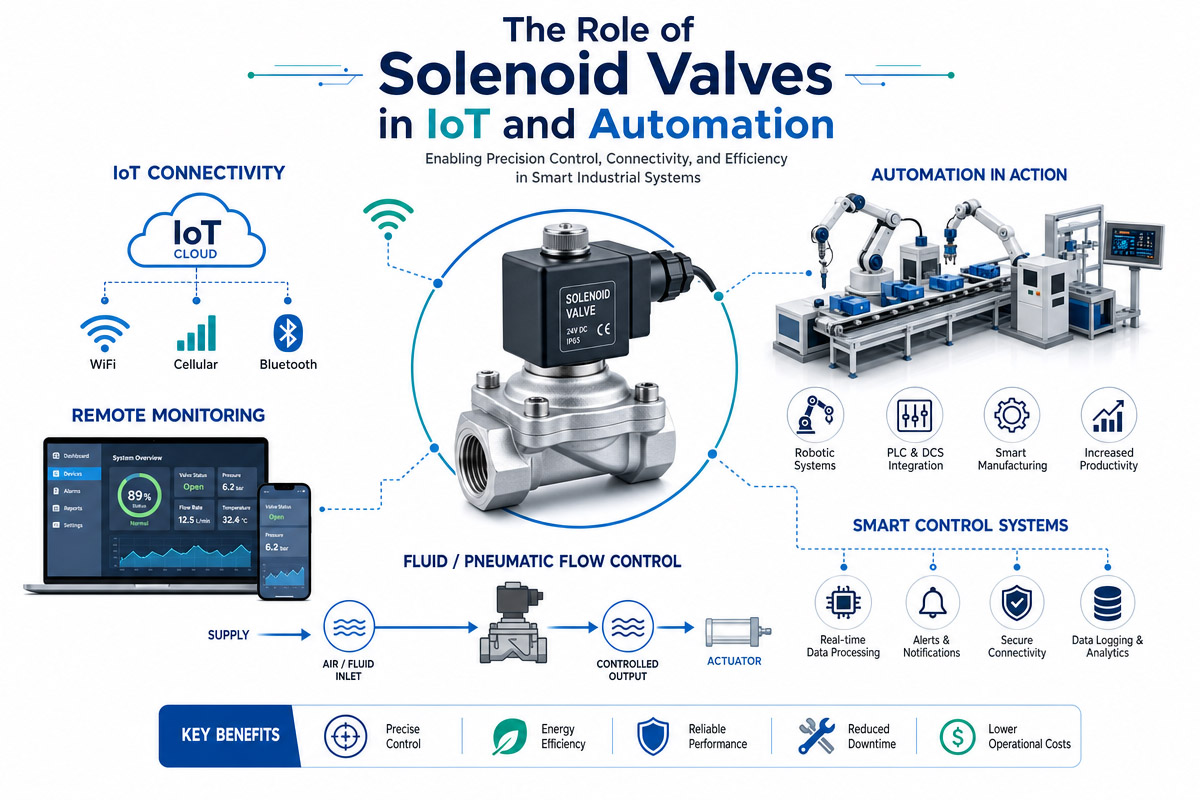

Capítulo 5: El papel de las válvulas solenoides en el IoT y la automatización
Gracias a su integración con sistemas digitales y una arquitectura de control inteligente, las electroválvulas se han convertido en un componente indispensable de la automatización moderna.
Las principales ventajas incluyen:
- Plataformas IoT para monitoreo y control remoto
- Integración con sistemas de diagnóstico que eliminan la necesidad de sensores adicionales.
- Retroalimentación de datos en tiempo real para el mantenimiento predictivo
- Fácil integración con protocolos de comunicación industrial.
- Funcionamiento energéticamente eficiente, normalmente con sistemas estándar de 24 V CC.
- Tiempo de respuesta rápido (en milisegundos)
Estas son las características clave de una infraestructura inteligente, la automatización industrial y un entorno conectado.
Capítulo 6: Aplicación en diversas industrias
La aplicación más común de las electroválvulas se puede encontrar en numerosas industrias:
- Industria automotriz: inyección de combustible, sistemas de transmisión, control del turbocompresor
- Industria de climatización: aire acondicionado, humidificadores, sistemas de zonificación.
- Industria médica: concentradores de oxígeno, máquinas de diálisis
- Industria de alimentos y bebidas: máquinas de café, máquinas de hielo, dispensadores • Automatización industrial: sistemas de control de procesos y control de fluidos
En entornos habilitados para IoT, se pueden utilizar para:
- Control inteligente de agua y gas en el hogar • Vigilancia industrial
- Sistemas de gestion de energia
- Sistemas agrícolas automatizados

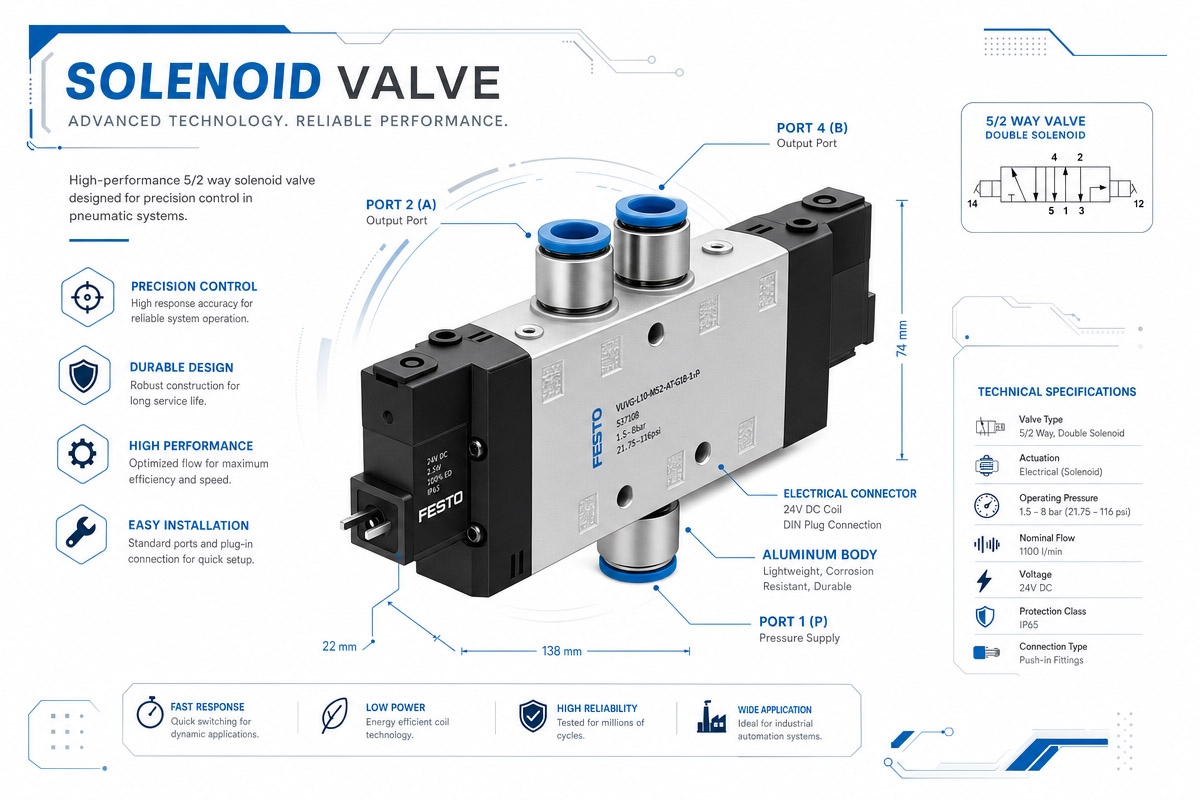

Capítulo 7: Válvula solenoide de tecnología avanzada
Las nuevas tecnologías modifican el rendimiento y la eficiencia de las electroválvulas de las siguientes maneras:
7.1. Tecnología de bobina doble
Dos bobinados, uno para la activación y otro para la retención, reducen considerablemente el consumo de energía.
7.2. Diseños de serpentines de ahorro energético
Disminuye la corriente de mantenimiento después de la activación, lo que hace que el funcionamiento sea más eficiente térmicamente y aumenta la vida útil.
7.3. Válvulas de potencia ultrabaja
Las válvulas de última generación funcionan con un nivel de potencia inferior a 1 W, lo que las hace ideales para sistemas IoT alimentados por batería.
Capítulo 8: Investigación sobre fiabilidad y predicción de fallos
La investigación moderna mejora la fiabilidad de las electroválvulas mediante:
- Modelos de predicción de la vida útil restante (RUL) • Detección temprana de cambios en la resistencia de la bobina
- Análisis de elementos finitos (modelado térmico y estructural)
Estas mejoras permiten reducir el tiempo de inactividad e implementar una estrategia de mantenimiento predictivo en los sistemas industriales.
Capítulo 9: Referencias cruzadas entre sistemas automotrices e industriales
Los sistemas automotrices e industriales representan entornos diferentes, pero los principios básicos de las válvulas solenoides son los mismos:
- Las señales eléctricas inician la acción mecánica • Actuación por presión diferencial
- Impacto del tiempo de respuesta en el rendimiento
- Durabilidad: depende del material del sello.
Ejemplos:
Componente automotriz y su contraparte industrial
Inyector de combustible Válvula solenoide de acción directa
Válvula piloto Controlador de transmisión
Freno, control de válvulas Sistema hidráulico Control de válvulas
Válvula de purga EVAP Válvula solenoide de gas
Esto ayuda a elegir el vaControl adecuado para aplicaciones industriales.
Sistemas de control único para el sector automotriz versus el sector industrial
Consejo Industrial de Sistemas Automotrices
Válvula solenoide del inyector de combustible, control directo
Válvula de control de frenos Válvulas solenoides hidráulicas de control de frenos
Sistema de accionamiento de la válvula piloto
SolenoiControl, sistema de gas EVAP
Controlar una forma para que los ingenieros controlen la válvula solenoide industrial adecuada.
Capítulo 10: ¿Cómo elegir una válvula de control de solenoide para aplicaciones industriales y de IoT?
Elegir la electroválvula adecuada para aplicaciones industriales y de IoT es clave para la fiabilidad, la eficiencia y la durabilidad del sistema. En primer lugar, es necesario conocer el fluido que se controla: aire, agua, aceite, gas u otro, ya que cada fluido requiere un material de sellado distinto, como NBR, EPDM o PTFE.
Luego vienen los requisitos de presión y caudal. Debe elegir un rango de presión y un tamaño de orificio para la válvula según las condiciones de su sistema para evitar la pérdida de rendimiento o la sobrecarga de la bobina. Las válvulas pilotadas son más adecuadas para sistemas de alta presión o alto caudal, mientras que las válvulas de acción directa son las mejores para aplicaciones de bajo caudal o presión cero.
El voltaje y el consumo de energía son importantes, especialmente para los sistemas IoT. Los solenoides de CC de baja potencia (por ejemplo, de 12 V o 24 V) son preferibles para lograr eficiencia energética e instalaciones remotas o alimentadas por batería. Para sistemas inteligentes, es necesario buscar válvulas de bajo consumo o de tipo enclavamiento.
Las condiciones ambientales también son relevantes. Elija la clase de protección IP adecuada, una carcasa resistente a la corrosión y resistencia a la temperatura para aplicaciones industriales y en exteriores.
Por último, conviene tener en cuenta la compatibilidad del sistema y la integración del control. Las electroválvulas compatibles con IoT deben ser compatibles con PLC, sensores o controladores inalámbricos para la monitorización y automatización en tiempo real.
Al evaluar correctamente estos criterios, se garantiza un funcionamiento fiable, una reducción de los costes de mantenimiento y el máximo rendimiento de sus sistemas de automatización industrial e IoT.
Capítulo 11: Válvulas solenoides: una tendencia futura en la automatización
Las electroválvulas desempeñan un papel fundamental en el IoT y en los sistemas de fabricación inteligente/automatización industrial. Permiten gestionar el flujo de líquidos y gases de forma remota y automática y, por lo tanto, son una parte indispensable de la ingeniería moderna.
Gracias a las innovaciones en eficiencia energética, miniaturización e integración de IoT, las electroválvulas se vuelven más inteligentes, más eficientes y más sostenibles.
Ante la creciente tendencia hacia los ecosistemas conectados en las industrias, la tecnología de válvulas solenoides seguirá siendo una parte integral de los sistemas de automatización inteligentes.
Capítulo 12: Preguntas frecuentes sobre IoT y automatización: Dependencia importante de la tecnología de válvulas solenoides.
12.1: ¿Cuál es la definición de válvula solenoide y por qué es importante para la automatización?
La válvula solenoide es un mecanismo de conmutación de fluidos controlado eléctricamente que consta de un electroimán o solenoide, un émbolo, un resorte y una carcasa con orificios de entrada y salida. Al recibir energía eléctrica, el solenoide crea un campo magnético que mueve el émbolo y abre o cierra el asiento de la válvula para controlar el flujo.
La razón por la que es vital para la automatización y el Internet de las Cosas es la siguiente: permite controlar el fluido sin intervención manual. En otras palabras, con una simple señal digital, se puede activar o desactivar físicamente una electroválvula y obtener ciertas acciones como resultado.
Las válvulas solenoides se utilizan en las siguientes aplicaciones:
Para regar las plantas según la información de los sensores.
Como controles neumáticos y sistemas robóticos en la industria.
Para controlar el flujo de agua en el sistema inteligente de filtración de agua.
Para controlar el refrigerante en los sistemas de climatización.
En otras palabras, es el actuador más utilizado en los sistemas de IoT.
12.2: ¿Cuáles son los tipos de válvulas solenoides?
Es fundamental elegir el tipo de válvula adecuado, ya que una selección incorrecta puede afectar significativamente la fiabilidad de su sistema. Lo primero que debe hacer es comprender los tipos de válvulas solenoides según dos esquemas de clasificación:
Por número de puertos:
| Tipo | Mareas Ideales para Lecciones | Casos de uso comunes |
| Válvula de 2 vías | Una entrada y una salida; control de flujo simple de encendido/apagado. | Riego, dispensadores de agua, cilindros neumáticos -8 |
| Válvula de 3 vías | Tres puertos; pueden mezclar flujos o desviar un único flujo entre dos salidas. | Cilindros de simple efecto, sistemas desviadores -8 |
Por método de actuación:
| Tipo | Mareas Ideales para Lecciones | Mejor aplicación |
| Acción directa | El solenoide mueve el émbolo directamente; funciona desde 0 psi. | Sistemas de baja presión y bajo caudal; aplicaciones compactas -8 |
| Operado por el piloto | El solenoide controla el pequeño puerto piloto; la presión del sistema ayuda a abrir la válvula principal. | Sistemas industriales de alta presión y gran caudal |
12.3: ¿Cuáles son las características de las válvulas solenoides de enclavamiento de CC y cómo compararlas con las alternativas?
Esto es especialmente importante para los sistemas IoT alimentados por batería. Normalmente, las electroválvulas de CA convencionales siempre están alimentadas, pero las válvulas de enclavamiento de CC ofrecen ciertas ventajas para los sistemas IoT.
Cómo Funciona
Funciona mediante un sencillo pulso electrónico que activa un pequeño pistón y lo fija con fuerza magnética. Para desbloquearlo, es necesario enviar el pulso en polaridad inversa. Una vez fijado, permanecerá en la misma posición incluso sin alimentación eléctrica. Por ello, resulta especialmente útil para controladores de riego alimentados por batería.
Corriente alterna frente a corriente continua: El debate sobre la fiabilidad.
| Elemento | Solenoides de CA | Solenoides de enclavamiento de CC | Válvulas piloto motorizadas de CC |
| Uso de energía | Trazo continuo | Ultrabajo (solo pulsos) | Ultrabajo (solo pulsos) |
| Ideal para | Sistemas cableados de alta potencia | Sistemas inalámbricos alimentados por batería -5 | Inalámbrico, alimentado por batería, de alta fiabilidad. -5 |
| Modo de fallo | Posible quemado de la bobina | El émbolo puede atascarse debido a residuos o incrustaciones. | Ventaja mecánica superior; elimina el problema de adherencia. |
Consideración práctica
Si utiliza un sistema con controlador inalámbrico a batería, como Verdi o la serie Milesight UC51x, las electroválvulas de enclavamiento de CC o las válvulas piloto motorizadas serán la opción adecuada. Cabe mencionar que algunos fabricantes venden estas últimas como electroválvulas, aunque utilizan un pequeño motor con engranajes en lugar de una bobina, lo que proporciona mucha más potencia a la válvula.
12.4: ¿Cuáles son los principales modos de fallo de la válvula solenoide y cómo solucionarlos?
A pesar de su fiabilidad, las electroválvulas a veces pueden presentar fallos. Si trabaja con sistemas automatizados, es fundamental diagnosticar y solucionar los problemas rápidamente. Por lo general, los problemas se presentan de una de las siguientes maneras:
1. Atascado en posición abierta (flujo constante)
La válvula permite un flujo constante independientemente de la señal de control.
Posibles razones:
El corte de energía dejó la válvula abierta.
Hay residuos adheridos al asiento de la válvula.
El asiento/vástago de la válvula está dañado.
La bobina se quemó y el émbolo no puede regresar a su posición original.
2. Atascado en posición cerrada (sin flujo)
La válvula no permite el flujo aunque recibe una orden y la presión aguas arriba es correcta.
Posibles razones:
No hay electricidad o el cableado está mal.
Bobina quemada/circuito abierto.
El émbolo está atascado debido al óxido, los depósitos minerales o las partículas.
Presión diferencial que supera el límite de funcionamiento.
3. Parcialmente atascado/lento
Ruido inusual durante la activación, ruidos extraños (zumbidos, parloteos), movimiento lento, inicio lento.
Posibles razones:
Hay algunos residuos en el diafragma/asiento.
El tubo de la armadura está doblado.
Corrosión y exceso de fricción.
Perfil de presión incorrecto.
Guía de solución de problemas paso a paso
En primer lugar, conviene comprobar el suministro eléctrico. Utilice un multímetro para determinar si la válvula recibe el voltaje correcto. La válvula en funcionamiento suele emitir un leve clic al energizarse.
Escuche y observe la válvula para comprobar si emite algún zumbido o vibración que indique que no funciona correctamente.
Si es posible, aísle la válvula para comprobar si el problema reside realmente en la válvula y no en el propio sistema.
Busque los escombros en el sistema de agua.
Piensa en las reglas de automatización: tal vez sean demasiado sensatas y por eso la válvula se activa constantemente.
12.5: ¿Cómo mejora la integración de IoT las válvulas solenoides?
La integración de las electroválvulas con el Internet de las Cosas las transforma de simples dispositivos de encendido/apagado en dispositivos inteligentes dentro de un ecosistema conectado. Esta integración es uno de los motores de la innovación en el campo de la automatización industrial.
Capacidades actuales de integración de IoT
Monitorización en tiempo real. Las electroválvulas inteligentes equipadas con sensores son capaces de monitorizar la presión, el caudal y la temperatura del fluido, y proporcionar actualizaciones en directo al sistema.
Mantenimiento predictivo. Los datos recibidos de las válvulas se pueden analizar y utilizar para predecir futuras averías. Los algoritmos de aprendizaje automático ayudarán a detectar irregularidades y a formular recomendaciones de mantenimiento.
Control remoto y centralizado. Las electroválvulas se pueden integrar a la red de dispositivos y gestionarse desde el sistema central o desde la nube. Esto permite programar cada elemento para ajustar las fluctuaciones de presión, prevenir fugas y evitar paradas.
Conectividad inalámbrica. Se pueden utilizar protocolos como LoRaWAN, BLE y NB-IoT para integrar las válvulas en redes de sensores inalámbricos.
Capítulo 13: Conclusión: El vínculo esencial
La electroválvula no es solo un componente, sino un vínculo clave entre el mundo de los microcontroladores y el del flujo de líquidos y gases. Ya sea un dispensador de agua en un refrigerador inteligente o un complejo sistema neumático en una línea de montaje robótica, los principios de la electroválvula están presentes. Como hemos visto, su construcción simple pero eficaz, con solenoide y émbolo, y la diversidad de tipos (bidireccionales, tridireccionales, de acción directa y pilotadas), la convierten en una solución universal para cualquier tarea de automatización.
Esta tecnología representa el futuro de la automatización. La Industria 4.0 exige válvulas que no solo sean lo suficientemente inteligentes como para reaccionar a comandos remotos, sino que también monitoreen su propio estado. El Internet de las Cosas requiere componentes que funcionen con cantidades mínimas de energía, y las innovaciones como las electroválvulas de enclavamiento crean dispositivos inalámbricos alimentados por batería que pueden operar durante años. Las tendencias de miniaturización en las industrias de instrumentación médica y analítica impulsan los límites de la precisión y la escala.
La evolución de la electroválvula, desde un simple electroimán y resorte hasta un componente inteligente, conectado y energéticamente eficiente de una vasta red, demuestra su importancia fundamental. Es la pieza clave de la automatización, que garantiza el buen funcionamiento de nuestro mundo moderno e interconectado.
