Capítulo 1: Introducción
La tecnología de carga inalámbrica se ha convertido en una fuente de alimentación esencial para teléfonos inteligentes, dispositivos portátiles, electrodomésticos inteligentes, equipos médicos, electrónica automotriz y aparatos industriales. La bobina de carga inalámbrica es un elemento clave en todo sistema de transferencia de energía inalámbrica. Esta tecnología permite que el transmisor y el receptor intercambien energía mediante inducción electromagnética.
Es fundamental elegir al mejor fabricante de bobinas de carga inalámbrica para garantizar la funcionalidad, la fiabilidad y la escalabilidad de la producción. Un fabricante profesional puede ofrecer servicios personalizados de diseño, ingeniería, selección de materiales, creación de prototipos y producción de bobinas Qi, según los requisitos de cada aplicación.
Esta guía responderá a las principales preguntas sobre la fabricación de bobinas de carga inalámbrica personalizadas, desde el diseño y los principios de funcionamiento, pasando por las opciones de personalización, la optimización del rendimiento y los puntos importantes a la hora de seleccionar un socio de fabricación.
Capítulo 2: ¿Qué es un Bobina de carga inalámbrica?
Una bobina de carga inalámbrica es un elemento electromagnético que permite transferir energía eléctrica sin conexión física. Este componente se compone principalmente de una estructura de bobinado de alambre de cobre, materiales de blindaje magnético, capas aislantes y otros componentes.
La bobina puede funcionar como bobina transmisora o como bobina receptora:
Bobina transmisora (bobina TX): Convierte la energía eléctrica en un campo magnético alterno.
Bobina receptora (bobina RX): Recibe la energía magnética y la transforma de nuevo en energía eléctrica.
Los sistemas modernos de carga inalámbrica Qi requieren un diseño de bobina adecuado para lograr una alta eficiencia, una transferencia de energía estable y un funcionamiento seguro.
Un fabricante profesional de bobinas de carga inalámbrica produce bobinas que cumplen con los estándares de la industria, incluyendo la certificación Qi, los requisitos de espacio de aplicación, la potencia de salida y la gestión térmica.
Capítulo 3: ¿Cómo funcionan las bobinas de carga inalámbrica?
Las bobinas de carga inalámbrica funcionan según los principios de inducción electromagnética.
La bobina transmisora se carga con una corriente alterna, que genera un campo magnético variable. La bobina receptora atraviesa este campo magnético, y se induce una tensión que transfiere energía eléctrica al circuito de carga de la batería.
El rendimiento del cargador se ve influenciado por los siguientes factores:
Diámetro y forma de la bobina
Número de vueltas en el bobinado
Diámetro del alambre de cobre
Frecuencia de operación
Materiales para blindaje magnético
Alineación de las bobinas TX y RX
Espacio entre bobinas
Un fabricante profesional de bobinas de carga inalámbrica utiliza simulaciones y equipos de prueba para optimizar estos factores antes de la producción en masa.

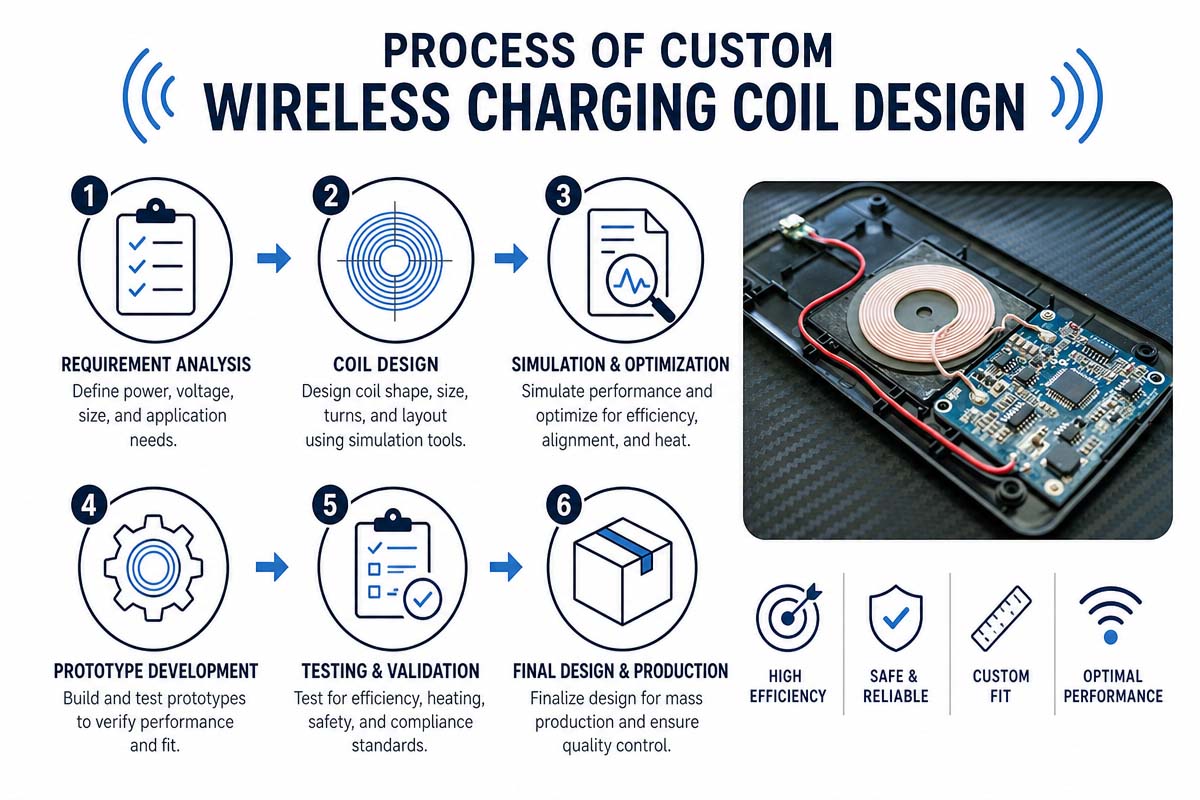

Capítulo 4: Proceso de Diseño de bobina de carga inalámbrica personalizada
4.1 Análisis de los requisitos de la aplicación
Crear bobinas Qi personalizadas implica conocer las bobinas y conocer los requisitos del producto del cliente.
Los ingenieros analizan:
Diseño del espacio de instalación y del dispositivo
Potencia de carga requerida
Clasificaciones de voltaje y corriente.
Restricciones en el tamaño de la bobina
Medio Ambiente
Requisitos de temperatura
Volumen de producción
Las distintas aplicaciones requieren diseños de bobina diferentes. Por ejemplo, para un reloj inteligente se necesita una bobina compacta de alta densidad, mientras que para un sistema de carga de vehículos eléctricos se requiere una bobina de gran tamaño y alta potencia.
4.2 Diseño de la estructura de la bobina
Un fabricante profesional de bobinas de carga inalámbrica ofrece diseños personalizados según los requisitos eléctricos y mecánicos.
Las estructuras de bobina populares son
Espiral de bobina
Las bobinas en espiral están muy extendidas en teléfonos móviles, tabletas y dispositivos portátiles debido a su pequeño tamaño y alta eficiencia.
4.3 Bobina multicapa (MLC)
Los MLC proporcionan una alta inductancia y capacidad de potencia en un tamaño reducido.
Bobina flexible con
Las bobinas flexibles están fabricadas con materiales delgados y son adecuadas para superficies curvas, dispositivos inteligentes y aplicaciones con espacio limitado.
Forma de bobina personalizada
Para ciertas aplicaciones, puede ser necesario que la bobina tenga una forma rectangular, ovalada u otra forma no estándar para cumplir con el diseño específico del producto.
Capítulo 5: Materiales clave para la fabricación de bobinas de carga inalámbrica
La selección de materiales influye directamente en la eficiencia de carga y la durabilidad.
Alambre de cobre
Características del cable de cobre de calidad:
Baja resistencia eléctrica
Alta eficiencia de transferencia de energía
Mínima generación de calor
Mayor vida útil
Material para blindaje magnético
Normalmente, las láminas de ferrita se colocan detrás de las bobinas de carga para:
Foco del campo magnético
Minimización de las pérdidas de energía
Protección de los componentes electrónicos adyacentes
Aumento de la estabilidad de la carga
Materiales aislantes
Las capas aislantes evitan los cortocircuitos y aumentan la protección mecánica.
Los materiales típicos son
Película de poliimida (Kapton)
Película aislante de PET
Capas de adhesivo

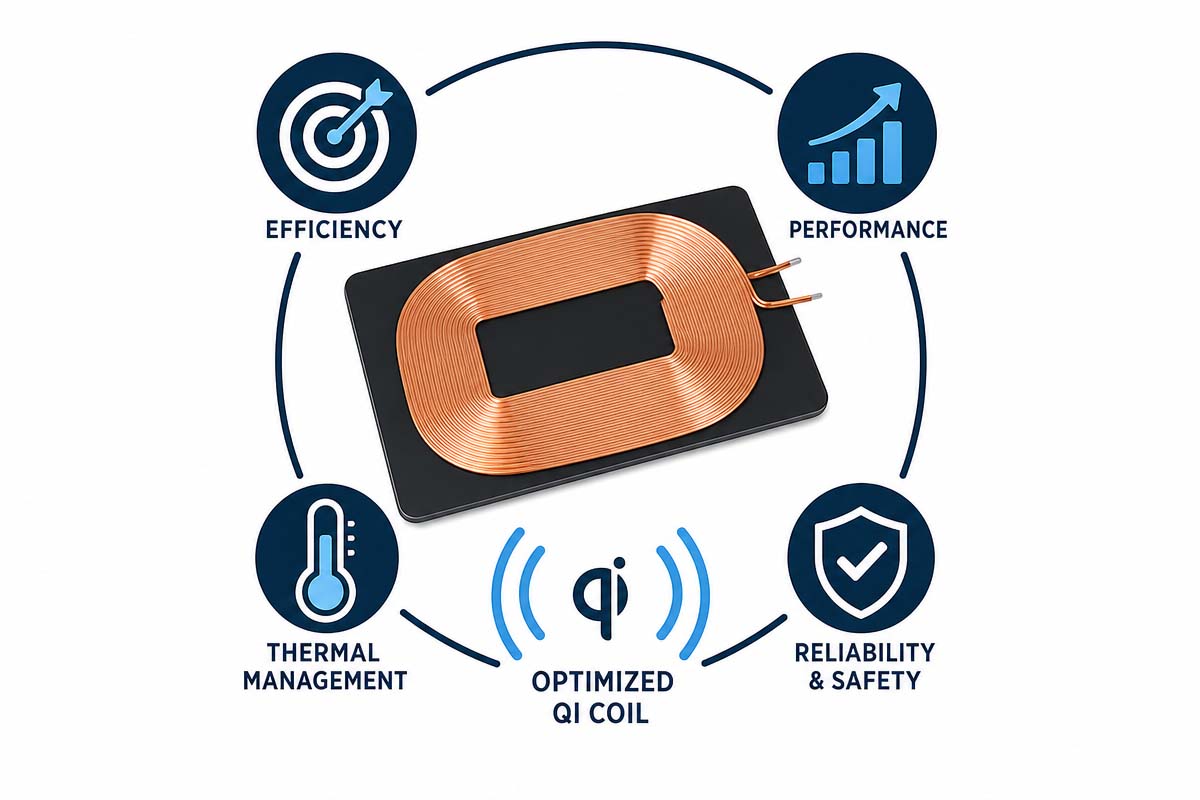

Capítulo 6: Optimización del rendimiento de las bobinas Qi personalizadas
Un fabricante profesional de bobinas de carga inalámbrica se centra en varios indicadores clave de rendimiento.
Eficiencia de carga
Una mayor eficiencia se traduce en una menor pérdida de energía y una velocidad de carga más rápida.
Los métodos de optimización son
Diseño adecuado de los devanados de la bobina
El mejor blindaje magnético
Mayor tolerancia a la alineación
Materiales con baja resistencia
Regulación de la temperatura
La carga inalámbrica segura requiere una gestión eficaz del calor.
Los ingenieros optimizan:
Tamaño del cable de cobre
Resistencia de la bobina
Espesor de la ferrita
Corriente de servicio
Compatibilidad electromagnética (EMC)
Las bobinas de carga inalámbrica deberían generar una interferencia electromagnética mínima con otros componentes electrónicos.
Las pruebas implican:
Configuración del campo magnético
Pruebas de radiación
Análisis de interferencias_
Capítulo 7: Proceso de producción de bobinas de carga inalámbrica
PASO 1: Ingeniería de diseño
El fabricante tiene en cuenta las especificaciones del cliente y desarrolla:
diagramas electricos
3D Modelo
Esquemas de bobinado de bobinas
Simulación de rendimiento
Paso 2: Creación del prototipo
Se producen prototipos para:
Pruebas de eficiencia
Prueba de temperatura
Pruebas mecanicas
Pruebas de compatibilidad
Las pruebas de prototipos permiten realizar los cambios de diseño necesarios antes del inicio de la producción en masa.
Paso 3: Bobinado automático de la bobina
Las máquinas de bobinado avanzadas garantizan:
Bobinado exacto de la bobina
Dimensiones iguales de la bobina
Rendimiento eléctrico constante
Paso 4: Ensamblaje de la bobina
El proceso de ensamblaje de la bobina incluye:
Bobinado de la bobina de cobre
Colocación de la ferrita
unión con pegamento
Aplicación de película protectora
Ensamblaje de cable/conector
Paso 5: Pruebas de calidad
Cada lote de producción se somete a pruebas para:
Valor de resistencia
Inducciones
Factor Q,
La eficiencia de carga
Calidad de la apariencia
Fiabilidad del rendimiento
Capítulo 8: Aplicaciones de las bobinas de carga inalámbrica
Las bobinas de carga inalámbrica son electroimanes que permiten transferir energía del transmisor al receptor sin necesidad de contacto eléctrico. Gracias a la inducción electromagnética o resonancia magnética, facilitan la transferencia de energía sin cables en numerosas aplicaciones. El creciente desarrollo de la tecnología de carga inalámbrica está impulsando la importancia de las bobinas de carga inalámbrica en dispositivos pequeños e inteligentes.
1. Teléfonos inteligentes y electrónica de consumo
Una de las aplicaciones más extendidas de las bobinas de carga inalámbrica es la carga de teléfonos inteligentes. Mediante una bobina transmisora ubicada en la base de carga, se crea un campo magnético alterno que, a su vez, es convertido en energía eléctrica por la bobina receptora, situada en el teléfono inteligente.
La aplicación de las bobinas de carga inalámbrica se puede observar en la carga de relojes inteligentes, auriculares inalámbricos, tabletas, dispositivos de juegos portátiles y otros aparatos electrónicos portátiles debido a su diseño compacto.
2. Carga inalámbrica para automóviles
Las bobinas de carga inalámbrica se utilizan cada vez con más frecuencia en el sector automotriz. Su aplicación facilita la carga de teléfonos inteligentes en los automóviles y, en el futuro, abre la posibilidad de cargar vehículos eléctricos. Para garantizar el correcto funcionamiento de los sistemas de carga inalámbrica en automóviles, es fundamental prestar especial atención a la eficiencia del acoplamiento magnético, la gestión térmica, la robustez mecánica, la resistencia a las vibraciones y la tolerancia a la temperatura.
En el caso de los vehículos eléctricos, el gran tamaño de las bobinas transmisora y receptora permite la transferencia de cantidades significativas de energía sin las conexiones de enchufe tradicionales.
3. Dispositivos portátiles
Para que los dispositivos portátiles sean más prácticos, el uso de componentes de alimentación de tamaño compacto puede resultar muy beneficioso. Entre los dispositivos portátiles se incluyen relojes inteligentes, pulseras de actividad, dispositivos médicos portátiles y otros dispositivos de tamaño relativamente pequeño. Gracias a las bobinas de carga inalámbrica, es posible eliminar el desgaste mecánico causado por la conexión y desconexión constantes del conector de carga. La ausencia de contactos de carga mejora el sellado del producto.
Es posible realizar diseños personalizados en cuanto a las dimensiones de las bobinas, la estructura del bobinado, el material del núcleo de ferrita y el diseño de los terminales, según el espacio de instalación disponible.
4. Equipo médico
Las bobinas de carga inalámbrica tienen un gran potencial en equipos médicos y sanitarios. Su uso permite la carga sin contacto de dispositivos médicos, sensores, equipos de monitorización y otros productos sanitarios. De esta forma, se elimina la exposición de los contactos de carga, lo que mejora la higiene y reduce la probabilidad de fallos de conexión.
Para fines médicos, el diseño de la bobina debe tener en cuenta la eficiencia, el cumplimiento de la normativa EMC, la temperatura de funcionamiento y la fiabilidad.
5. Equipos industriales y dispositivos IoT
Los sensores industriales, los equipos automatizados, los contadores inteligentes, los sistemas RFID, los dispositivos IoT y otros pueden utilizar la transferencia de energía inalámbrica. Gracias a las bobinas de carga inalámbrica, los dispositivos sellados o de difícil acceso pueden recibir energía del transmisor sin necesidad de conectar o desconectar constantemente los cables.
El sistema de carga inalámbrica puede ser especialmente útil para sensores ubicados en lugares de difícil acceso. Con un diseño adecuado del sistema de carga, es posible reducir la necesidad de cableado y prolongar la vida útil del dispositivo.
6. Hogar inteligente y productos de consumo
El uso de bobinas de carga inalámbrica se observa en diversos productos de consumo, como altavoces inteligentes, mandos a distancia, cerraduras electrónicas, dispositivos de limpieza, iluminación inteligente y otros aparatos. Las bobinas pueden colocarse directamente en la carcasa del producto o en la estación de carga.
7. Aplicaciones OEM personalizadas
Para los fabricantes de equipos originales (OEM), las bobinas de carga inalámbrica se pueden diseñar según los requisitos de potencia, la frecuencia de funcionamiento, el diámetro, el grosor, la inductancia, la resistencia, la estructura del núcleo de ferrita y el espacio de instalación. Estos diseños personalizados ayudarán a aumentar la eficiencia de acoplamiento y a reducir la generación de campos electromagnéticos y calor.
Capítulo 9: Cómo elegir un Fabricante profesional de bobinas de carga inalámbrica?
Colaborar con un fabricante con experiencia en este sector ofrece numerosas ventajas.
Servicio de ingeniería personalizado
Los proveedores profesionales ayudan a los clientes a optimizar:
Diseño de bobina
Selección de materiales:
9.1 Rendimiento eléctrico
Interacción mecánica
Capacidad OEM y ODM
Un buen fabricante es capaz de producir:
Prototipos Muestras
Fabricación a pequeña escala
Fabricación a gran escala
Soluciones de bobinas de carga inalámbrica para usted
Estabilidad del control de calidad
9.2 Para garantizar esto, los fabricantes utilizan sistemas de inspección:
Rendimiento constante
Fiabilidad del producto
Trazabilidad de la fabricación
Optimización de costos
9.3 Los fabricantes experimentados pueden alcanzar eficiencias de costos debido a:
Optimización del proceso de fabricación
Control de material
Automatización de fabricación
Capítulo 10: ¿Cómo elegir un buen fabricante de bobinas de carga inalámbrica?
Al elegir un proveedor, los compradores deben prestar atención a:
Habilidades técnicas
Asegúrese de que el fabricante tenga:
Experiencia en diseño de bobinas
Equipos de ingenieria
Laboratorios de ensayo
Equipo de fabricación
Capacidad de personalización
El proveedor debería ofrecer ayuda:
En la producción de bobinas de varios tamaños
Diversas formas (a elección del cliente)
Diversos requisitos de voltaje
Soluciones de diseño para determinadas aplicaciones
Control de Calidad (Control de Calidad)
Certificaciones y controles importantes:
sistemas de calidad ISO
Pruebas de confiabilidad
Inspección de materiales entrantes
Inspección de producción
Experiencia de producción
El fabricante con experiencia en el sector puede gestionar:
Diseño complejo
Producción a gran escala
Solicitudes especiales
Capítulo 11: Consejos para evitar el error común al seleccionar un fabricante de bobinas de carga inalámbrica
Para seleccionar un proveedor adecuado de bobinas de carga inalámbrica, es fundamental tener en cuenta criterios como la estabilidad de la carga, la eficiencia de la transferencia de energía y la alta calidad del producto. Una selección inadecuada del proveedor puede ocasionar ineficiencia en la carga, sobrecalentamiento, interferencias electromagnéticas, inestabilidad en los parámetros de la bobina y retrasos en el desarrollo del producto. A continuación, se presenta una lista de los aspectos clave que los clientes OEM deben considerar antes de adquirir una bobina de carga inalámbrica.
1. No seleccione al proveedor únicamente por la cotización más baja.
El primer error consiste en seleccionar al proveedor basándose únicamente en la cotización más baja. Las bobinas de menor precio utilizan alambre, ferritas, materiales aislantes o adhesivos de baja calidad, lo que disminuye la eficiencia de carga y reduce la vida útil del producto. Es fundamental considerar indicadores como la calidad de los materiales, los servicios de ingeniería y pruebas, el costo de las herramientas, la cantidad mínima de pedido (MOQ) y la consistencia de la producción.
2. Asegúrese de que el proveedor pueda ofrecer servicios de diseño personalizado.
Las bobinas de carga inalámbrica requieren personalización debido a las limitaciones de espacio para su instalación. Es posible que la bobina estándar no cumpla con las especificaciones de diámetro, grosor, inductancia, resistencia, potencia o frecuencia de funcionamiento. Un fabricante profesional de bobinas de carga inalámbrica ofrece una estructura, bobinado, blindaje de ferrita, terminales, conectores y dimensiones mecánicas personalizadas.
3. Confirmar los parámetros eléctricos
No se debe elegir una bobina únicamente por su tamaño. Además del tamaño, los parámetros eléctricos desempeñan un papel fundamental en la selección. Estos parámetros incluyen la inductancia, la resistencia de CC, el factor Q, la frecuencia de operación, la potencia nominal, la corriente, la tensión y el aumento de temperatura. El proveedor debe proporcionar datos fiables de todos los parámetros eléctricos obtenidos bajo condiciones de prueba claramente definidas. Esta información permite a los ingenieros determinar si la bobina es compatible con el transmisor, el receptor y el circuito integrado de carga.
4. Estimar la eficiencia de carga y las propiedades térmicas.
Aunque la bobina funcione eléctricamente, puede generar calor excesivo durante su funcionamiento, lo que provoca una carga ineficiente y el sobrecalentamiento de otros componentes electrónicos. Es fundamental que el fabricante evalúe la temperatura, las pérdidas, el acoplamiento magnético y la eficiencia de la bobina en el entorno operativo. Estas pruebas son especialmente necesarias para cargadores compactos de smartphones y dispositivos portátiles, así como para aplicaciones automotrices.
5. Compruebe la calidad de la ferrita y del blindaje.
Las ferritas se utilizan para dirigir el campo magnético y reducir las interferencias electromagnéticas. Un blindaje deficiente, tanto en calidad como en diseño, puede afectar la eficiencia de carga e interferir con otros componentes electrónicos. El cliente debe solicitar al proveedor que describa el material de ferrita utilizado, su espesor, permeabilidad, proceso de unión y estructura.
6. Verificar los procesos de fabricación y prueba.
Un proveedor profesional cuenta con procesos de fabricación fiables, como bobinado, ensamblaje, soldadura, unión adhesiva e inspección. La calidad de la producción se puede evaluar mediante pruebas de inductancia, resistencia, factor Q, dimensiones, continuidad eléctrica, aumento de temperatura y durabilidad.
7. Garantizar la coherencia entre los prototipos y la producción en masa.
Aunque el prototipo funcione correctamente, esto no significa necesariamente que los productos de producción en masa tengan las mismas características eléctricas y mecánicas. Antes de elegir al proveedor, pregunte cómo controla el fabricante procesos de fabricación como la tensión del bobinado, el posicionamiento del cable, el ensamblaje de la ferrita, la unión adhesiva y la inspección final. Este paso es crucial para mantener un proceso de carga estable en grandes cantidades.
8. Considerar los aspectos de ingeniería y los plazos de entrega.
Los proyectos de carga inalámbrica suelen requerir numerosos cambios de diseño antes de definir la configuración final del producto. Por lo tanto, el cliente debe seleccionar un proveedor que pueda comunicarse con su equipo de ingeniería y ofrecer recomendaciones técnicas. Además, antes de realizar un pedido, es necesario conocer el plazo de entrega de las muestras, las herramientas necesarias, la cantidad mínima de pedido (MOQ), la capacidad de producción y el calendario de entregas.
Capítulo 12: La tendencia futura de la bobina de carga inalámbrica
La tecnología de carga inalámbrica evoluciona hacia:
Transmisión de mayor potencia
Diseño de bobinas compactas
Carga más rápida
Gestión térmica mejorada
Áreas de aplicación ampliadas
Las bobinas de carga inalámbrica del futuro serán más integradas, eficientes e inteligentes, y contribuirán al desarrollo de dispositivos IoT, vehículos inteligentes y dispositivos electrónicos avanzados.
Capítulo 13: Resumen
Para las empresas que desarrollan soluciones de carga inalámbrica, elegir al fabricante adecuado de bobinas de carga inalámbrica es un paso fundamental. Un socio de fabricación fiable le brindará apoyo en todo el proceso, desde la primera etapa de diseño y creación de prototipos de la bobina hasta la producción a gran escala y el control de calidad.
Los fabricantes profesionales con capacidades de ingeniería avanzadas, soluciones de bobinas Qi personalizadas y una gestión de producción estricta ayudan a ofrecer productos de carga inalámbrica de manera eficiente y confiable en los mercados globales.
Capítulo 14: Preguntas frecuentes del fabricante de bobinas de carga inalámbrica
1. ¿Qué es un fabricante de bobinas de carga inalámbrica?
Wireless Charging Coil Manufacturer es una empresa que ofrece servicios de ingeniería, producción y personalización de bobinas de carga inalámbrica para diversas aplicaciones electrónicas.
2. ¿Es posible personalizar las bobinas de carga inalámbrica según los requisitos del producto?
Sí. Las bobinas de carga inalámbrica se pueden personalizar según las restricciones de tamaño, la potencia de carga, la frecuencia de funcionamiento, los requisitos de voltaje y la instalación mecánica.
3. ¿Qué factores afectan la eficiencia de las bobinas de carga inalámbrica?
Los factores importantes son el diseño de la bobina, la calidad del alambre de cobre, el diseño de los devanados, el blindaje magnético, la alineación, la frecuencia de funcionamiento y la gestión térmica.
4. ¿Cuánto tiempo se tarda en producir bobinas de carga inalámbrica personalizadas?
Depende de la complejidad y el volumen de producción. La creación de prototipos suele tardar varias semanas, y el plazo de entrega para la producción en masa depende de los requisitos de fabricación y del volumen de pedidos.
5. ¿Cómo seleccionar al mejor fabricante de bobinas de carga inalámbrica?
Elija un proveedor con una sólida capacidad de ingeniería, experiencia como fabricante de equipos originales (OEM), certificaciones, instalaciones de prueba y capacidad para ofrecer soluciones personalizadas, desde la creación de prototipos hasta la producción en masa.
