Magnetventile sind gängige Bauteile in Fluidsteuerungssystemen. Fehlgebrauch oder falsche Auswahl können jedoch zu verschiedenen Problemen führen, wie z. B. Flüssigkeitsaustritt, unregelmäßiger Durchfluss, Überhitzung, kurze Lebensdauer, Sicherheitsrisiken sowie kostspielige Reparaturen nach Ablauf der Garantie.
Dieser Leitfaden für Käufer von Magnetventilen definiert, was ein Magnetventil ist und wie es funktioniert, seine Mechanik und Konstruktion, grundlegende Modelle und Typen, Vor- und Nachteile, Verwendungszwecke und Anwendungen sowie Schritte zur Fehlerbehebung, um einem gut informierten Käufer den Kauf eines Magnetventils mit minimalem Risiko zu ermöglichen.
EOC
Kapitel 1. Was ist ein/e Magnetventil?
Ein Magnetventil ist ein elektromechanisch betätigtes Gerät, das den Durchfluss von Flüssigkeiten oder Gasen reguliert. Es funktioniert mithilfe einer elektromagnetischen Spule, die einen Ventilmechanismus betätigt, um den Durchfluss zu öffnen oder zu schließen.
Beispiele für Magnetventile sind:
– Industrielle Automatisierung
– Medizinische und Laborgeräte
– Wasseraufbereitungsanlagen
– Klimaanlage
– Kaffeemaschinen und Haushaltsgeräte
– Automobil- und Pneumatiksysteme
Sie ermöglichen eine schnelle, präzise und ferngesteuerte Flüssigkeitsverteilung und sind für heutige automatisierte Systeme von entscheidender Bedeutung.
Kapitel 2: Funktionsweise des Magnetventils
Wenn das Magnetventil stromlos ist: Das Ventil befindet sich in seiner natürlichen Position (normalerweise geöffnet oder normalerweise geschlossen).
Energiezufuhr: Der Stromfluss in der Spule führt zur Erzeugung eines Magnetfelds.
Kolbenbewegung: Die Magnetkraft hebt/senkt den Kolben gegen eine Rückstellfeder.
Funktionsweise eines Dichtungsgeräts: Die Bewegung eines Kolbens bewirkt das Öffnen oder Schließen eines Durchgangs.
Strom wieder aus: Der Kolben kehrt in seine natürliche Position zurück, wenn der Strom abgeschaltet wird.
Pilotbetrieb: Bei indirekt wirkenden Ventilen steuert das Magnetventil einen kleinen Pilotstrom, der wiederum auf das Hauptventil wirkt.
Hauptmerkmale des Magnetventils
Extrem schnelle Reaktionszeit (Millisekunden)
Entweder vollständige Ein-/Ausschaltung oder proportionaler Durchfluss
Erhältlich in den Varianten NO (Normally Open) und NC (Normally Closed) – der ausgeschaltete Zustand beeinflusst die Sicherheitsfunktionen.
Kapitel 3: Aufbau eines typischen Magnetventils
Standardventil: Es besteht aus folgenden Hauptteilen:
1. Magnet
Kupferwicklungen mit Wärmeisolierung
Umwandlung von elektrischer Energie in magnetische Kraft
Berechnet Spannung, Leistungsaufnahme und Wärmeentwicklung
2. Kolben
Beweglicher ferromagnetischer Kern
Umwandlung von Magnetkraft in mechanische Wirkung
3. Ventilkörper aus Messing, Edelstahl, Kunststoff oder Aluminium. Enthält Fluidkanäle und Anschlüsse.
4. Dichtungselemente
Membranen O-Ringe
Materialien: NBR, EPDM, FKM (V
5. Rückholfeder
Setzt das Ventil beim Ausschalten der Stromzufuhr in seinen Normalzustand zurück.
6. Einlass- und Auslassöffnungen
Schließen Sie das Ventil an das Flüssigkeitssystem an.
Wiederholt

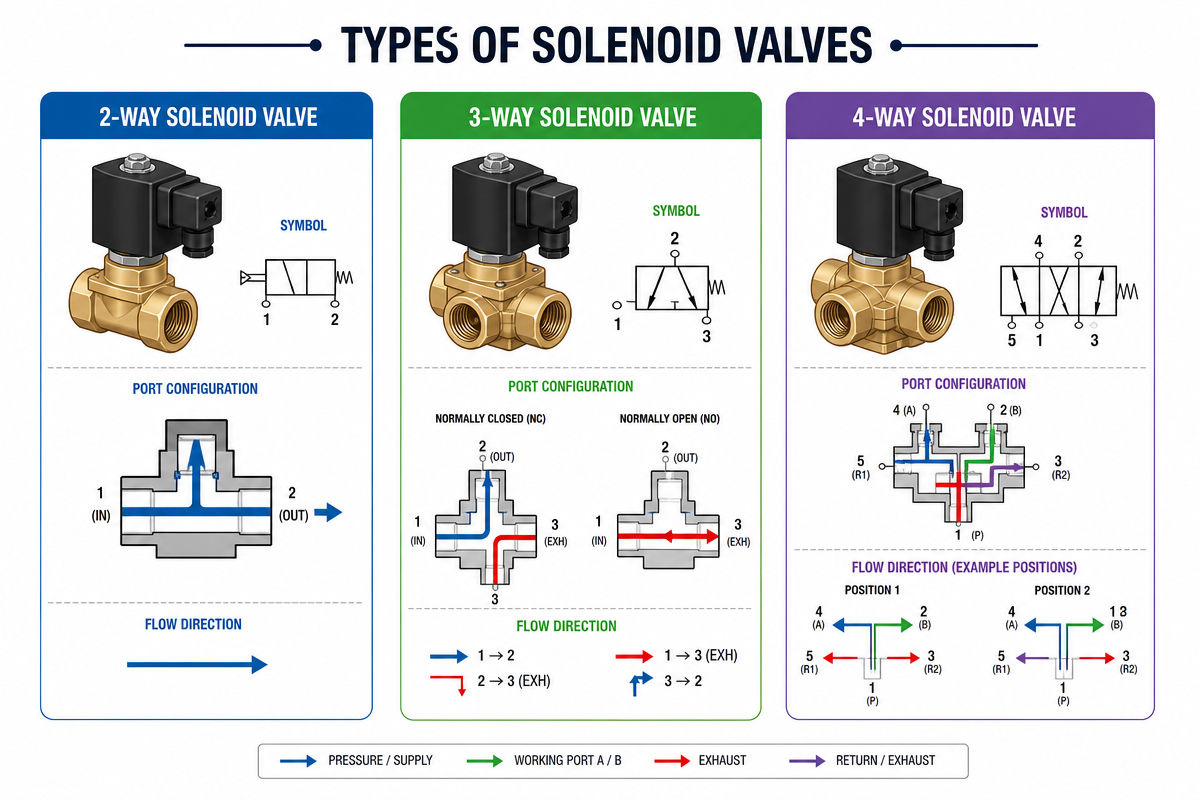

Kapitel 4: Die Arten von Magnetventilen
Die Auswahl des am besten geeigneten Ventils beginnt mit der Kenntnis der verschiedenen Ventilarten.
1. Nach Betriebsmodus
– Normalerweise geschlossen (NC): Geschlossen im stromlosen Zustand; öffnet sich bei Stromzufuhr
– Normalerweise offen (NO) – Öffnet sich im stromlosen Zustand; schließt sich im Stromzustand
– Bistabil (verriegelnd): Behält seinen Zustand auch ohne konstante Stromquellen bei.
2. Nach Funktion
– Weg-Magnetventil: EIN/AUS-Steuerung
– Weg-Magnetventil: Bifurkater Durchfluss oder D
– Weg-Magnetventil: Wird häufig zur Steuerung von Pneumatikzylindern verwendet
3. Durch Betätigungsmethode
– Direktwirkend: Nutzt keine Druckdifferenz; wird für geringe Durchflussmengen verwendet
– Pilotbetrieben: Erfordert Systemdruck; wird für hohe Durchflussraten und Drücke verwendet
– Halbdirekt (unterstützter Lift): Eine Kombination beider Ansätze
4. Nach Medientyp
- Wassermagnetventile
-Gas-Magnetventile
– Dampfmagnetventile
- Öl- und Kraftstoffmagnetventile
Kapitel 5. Vor- und Nachteile
Vorteile
– Schnelle Reaktionszeit: üblicherweise 10–500 ms
– Fernsteuerung: einfache Integration mit SPSen und Steuerungen
– Kompaktes Design: Kleinere Abmessungen im Vergleich zu manuellen Ventilen
– Zuverlässige Abdichtung: absolut dichte Verriegelung bei korrekter Spezifikation
– Energieeffizient: Der Stromverbrauch konzentriert sich hauptsächlich auf den Zustandsübergang (außer beim Verriegeln).
– Vielseitig: Ermöglicht den Einsatz unterschiedlicher Größen, Drucksysteme und Materialien.
– Explosionsgeschützte Ausführungen: Für den Einsatz in explosionsgefährdeten Bereichen
Nachteile
– Empfindlich gegenüber verschmutzten Medien: Partikel können zu Ausfällen führen
– Kontinuierlicher Strombedarf: Für die Aufrechterhaltung der Position (außer beim Verriegeln)
– Wärmeerzeugung: Dauerbetriebene Spulen benötigen Wärmeabfuhr
– Druck-/Vakuumbeschränkungen: Jeder Ventiltyp hat seine eigenen Druck-/Vakuumgrenzen.
– Klickgeräusch: potenziell laut im Gebrauch
– Fehlermodus: Meistens trat der Fehler in der letzten Position auf, als die Stromversorgung ausfiel.

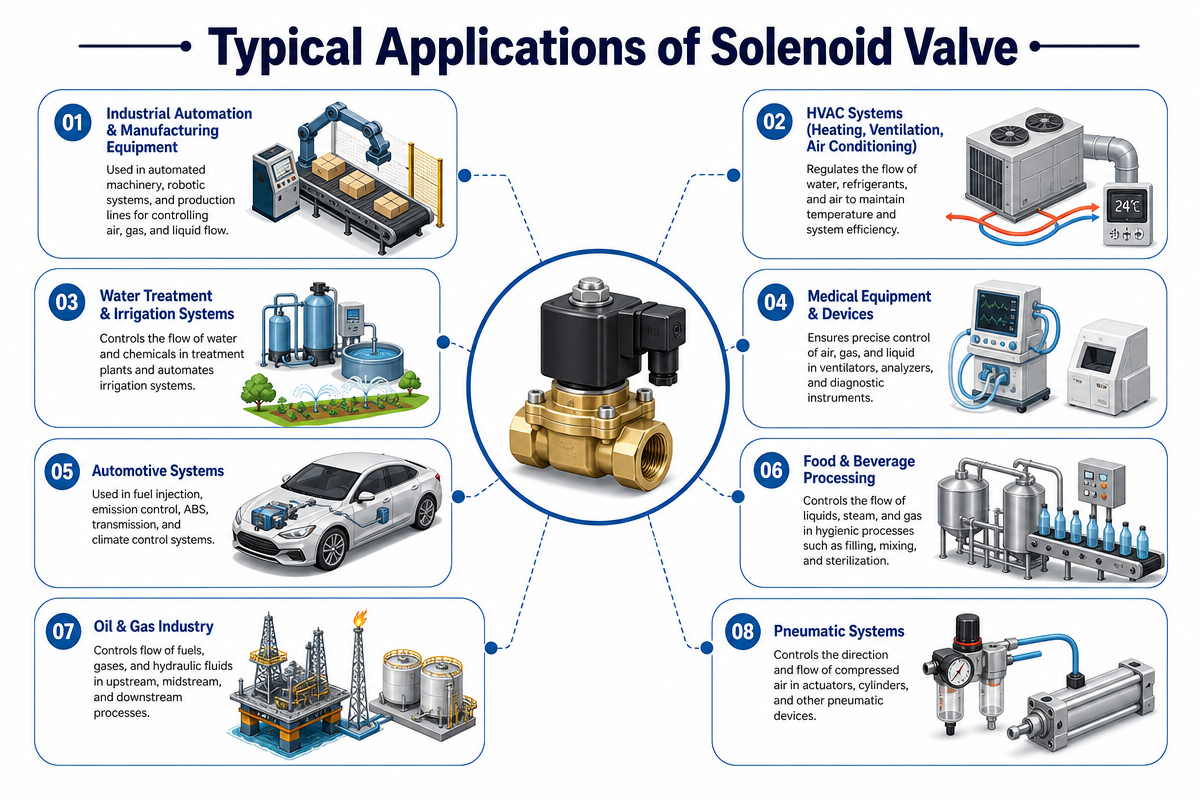

Kapitel 6. Typische Anwendungen von Magnetventilen
Einlass und Durchfluss steuern
– Medizinprodukte: präzise und hygienische Handhabung von Flüssigkeiten.
– Industrieautomation: pneumatische und hydraulische Systeme
– HLK-Systeme: Steuerung des Kältemittel- und Wasserdurchflusses
– Automobilsysteme: Kraftstoff-/Luftsysteme und Abgaskontrolle
– Intelligente Haushaltsgeräte: Waschmaschinen, Geschirrspüler
Kapitel 7: Checkliste für den Kauf von Magnetventilen (Wichtige Auswahlkriterien)
Kritische Auswahlfaktoren
– Medientyp: Flüssigkeit oder Gas, Viskosität, Temperatur, Reinheit
– Druckbereich: Minimaler Betriebsdruck und maximaler Nenndruck
– Düsengröße: Der für Ihren Durchfluss benötigte Durchflusskoeffizient (Cv):
– Spannung und Leistung: Wechsel-/Gleichstrom, Spannung, Frequenz und Leistungsaufnahme
– Betriebsart: Dauerbetrieb vs. Intervallbetrieb
– „Materialverträglichkeit: Gehäuse, Dichtungen und Spule müssen mit Ihrem Medium kompatibel sein.“
Arbeitsumfeld
IP-Schutzart
Temperaturbereich
Einstufung für Gefahrenbereiche
– Anschlussart: Entweder NPT, BSPP, Flansch oder Schnellanschluss
– Reaktionszeit: Wie schnell muss sich das Ventil öffnen und schließen?
– Warnsignale, auf die man achten sollte (Unternehmen/Bildung)
– Fehlendes Datenblatt oder unvollständige Spezifikationen
– Materialien, die nicht mit Ihren Medien kompatibel sind
– Die Druckangaben sollten den Drücken entsprechen, bei denen Sie arbeiten
– Unbekannte Marke, ohne technischen Support
– Aussagen, die allgemein ohne Testergebnisse gelten
Fehlende Garantie oder verwirrende Geschäftsbedingungen
Stichwörter
Qualitätsindikatoren
– Zertifizierungen: CE, UL, RoHS
– ISO 9001-zertifizierter Hersteller
Detaillierte technische Dokumentation
– Verfügbarkeit von Ersatzteilen (Dichtungssätzen)
– Einfache Druck-/Temperaturdiagramme
– Reaktionsschneller technischer Support
FAQ (Häufig gestellte Fragen)
Frage 1: Worin unterscheiden sich direktwirkende Ventile von vorgesteuerten Ventilen?
A: Direktwirkende Ventile benötigen keinen Druck, ermöglichen aber einen geringeren Durchfluss; vorgesteuerte Ventile benötigen sowohl Druck als auch einen höheren Durchfluss.
Frage 2: Kann ein Magnetventil dauerhaft mit Strom versorgt werden?
A: Nur Ventile, die für den Dauerbetrieb bestimmt sind, sollten mit Strom versorgt werden.
Frage 3: Möglichkeiten zur Verhinderung von Leckagen an Ventilen.
A: Verwenden Sie geeignete Dichtungsmaterialien und Filter und achten Sie auf die Sauberkeit der Filtermedien.
Frage 4: Was könnte das Brummen/Vibrieren in meinem Magnetventil verursachen?
A: Es könnte an einer instabilen Spannung, Spulenbrummen im Wechselstrombetrieb oder internen Ursachen liegen.
Frage 5: Wären Magnetventile mit Verriegelung in einer Batterieanwendung von Vorteil?
A: Ja – sie verbrauchen nur beim Umschalten Strom, was ideal für Energiesparszenarien ist.
Frage 6: Was ist der Unterschied zwischen einem normalerweise geschlossenen und einem normalerweise offenen Schließer?
A: NC-Ventile bleiben im stromlosen Zustand geschlossen; NO-Ventile bleiben im stromlosen Zustand geöffnet. Die Auswahl erfolgt je nach Anwendungsanforderungen.
Frage 7: Kann das Ventil für Luft oder Gas verwendet werden?
A: Davon rate ich ab. Dichtungen, Material und Konstruktion variieren. Am sichersten ist es immer, Ventile zu verwenden, die für Ihr Fluid zugelassen sind.
Frage 8: Wie bestimme ich den richtigen Cv-Wert?
A: Die Formel lautet Cv = Q × √(SG/ΔP), wobei Q die Durchflussrate in GPM, SG das spezifische Gewicht und ΔP der Differenzdruck in psi ist. Anschließend wird ein Sicherheitszuschlag von etwa 25 % addiert.
Frage 9: Was würde mit der Stromversorgung geschehen?
A: Das hängt vom Ventiltyp ab. Ein Ventil vom Typ NC (normal geschlossen) schließt. Ein Ventil vom Typ NO (normal offen) öffnet sich. Es bleibt in seinem Zustand, wenn es
Frage 10: Ich höre ein summendes/brummendes Geräusch von meinem Magnetventil. Warum?
A: Dieses Geräusch ist typisch für Wechselstromventile, da sie einem wechselnden Magnetfeld ausgesetzt sind. Ist das Brummen zu laut, kann dies auf Unterspannung, Staub oder defekte Bauteile hindeuten.
Frage 11: Können Magnetventile in beliebiger Ausrichtung eingebaut werden?
A: Im Allgemeinen ist das möglich. Beachten Sie jedoch die Richtlinien des Herstellers. Es gibt möglicherweise vorgesteuerte Ventile, die nach bestimmten Vorgaben installiert werden müssen.

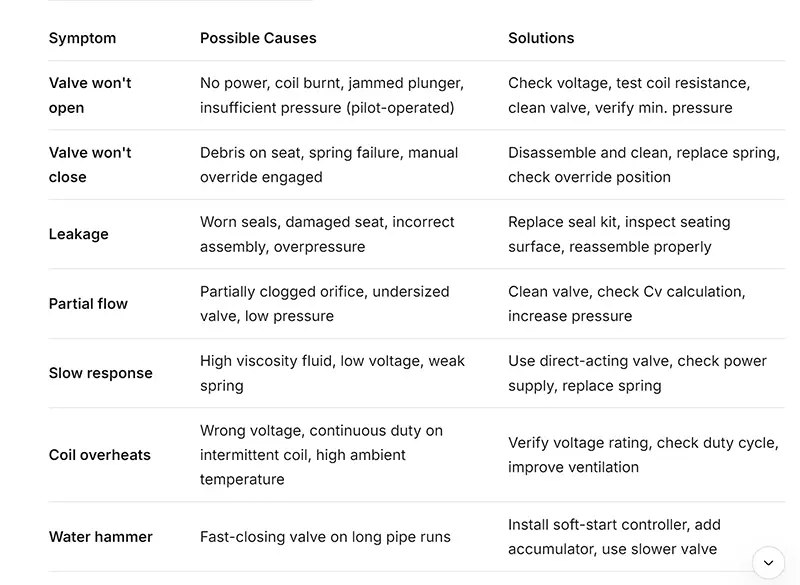

Kapitel 9: Leitfaden zur Fehlersuche an Magnetventilen
Kapitel 10: Wartungsplan
Täglich: Führen Sie einen kurzen Rundgang durch, um auf Undichtigkeiten zu prüfen.
Monatlich: Die Funktion manuell auf Auslösung prüfen.
Alle 6 Monate: Elektrische Durchgängigkeit prüfen.
Jährlich: Demontage, Reinigung und Austausch der Dichtungen.
Wie erforderlich: Der Spulenwiderstand sollte gemessen werden (er sollte den Angaben im Datenblatt ±10% entsprechen).
Kapitel 11: Zusammenfassung der Schlussfolgerung und abschließenden Empfehlungen:
Magnetventile sind in Automatisierungsprozessen mit Flüssigkeiten von entscheidender Bedeutung. Ihre Zuverlässigkeit hängt von der Auswahl, der Installation und der Wartung ab. Wählen Sie Magnetventile stets nach Kompatibilität und Druckbeständigkeit und nicht nach dem Preis.
Die 5 wichtigsten Käuferregeln:
– „Bei der Materialverträglichkeit dürfen keine Kompromisse eingegangen werden – chemische Beständigkeit ist nicht verhandelbar.“
– Übergröße Cv um 20-25%, um den Puffer zu erhalten und zukünftige Anforderungen zu erfüllen.
– Denken Sie an mögliche Fehlermodi – verwenden Sie NC/NO je nach Sicherheitszustand bei Stromausfall.
– Qualität erfordert Investitionen, und vertrauenswürdige Marken haben länger Bestand.
– Eine fachgerechte Installation – korrekte Rohrleitungen, Filtersysteme oder Positionierung beheben die meisten häufigen Probleme.
Wann sollte man einen Experten konsultieren?
– Gefährliche Stoffe (ätzend, giftig, entzündlich)
– Kritische Sicherheitsanwendungen
– Extreme Temperaturen oder Drücke
– Komplexe Mehrventilsysteme
– Immer dann, wenn es Probleme mit den technischen Spezifikationen gibt.

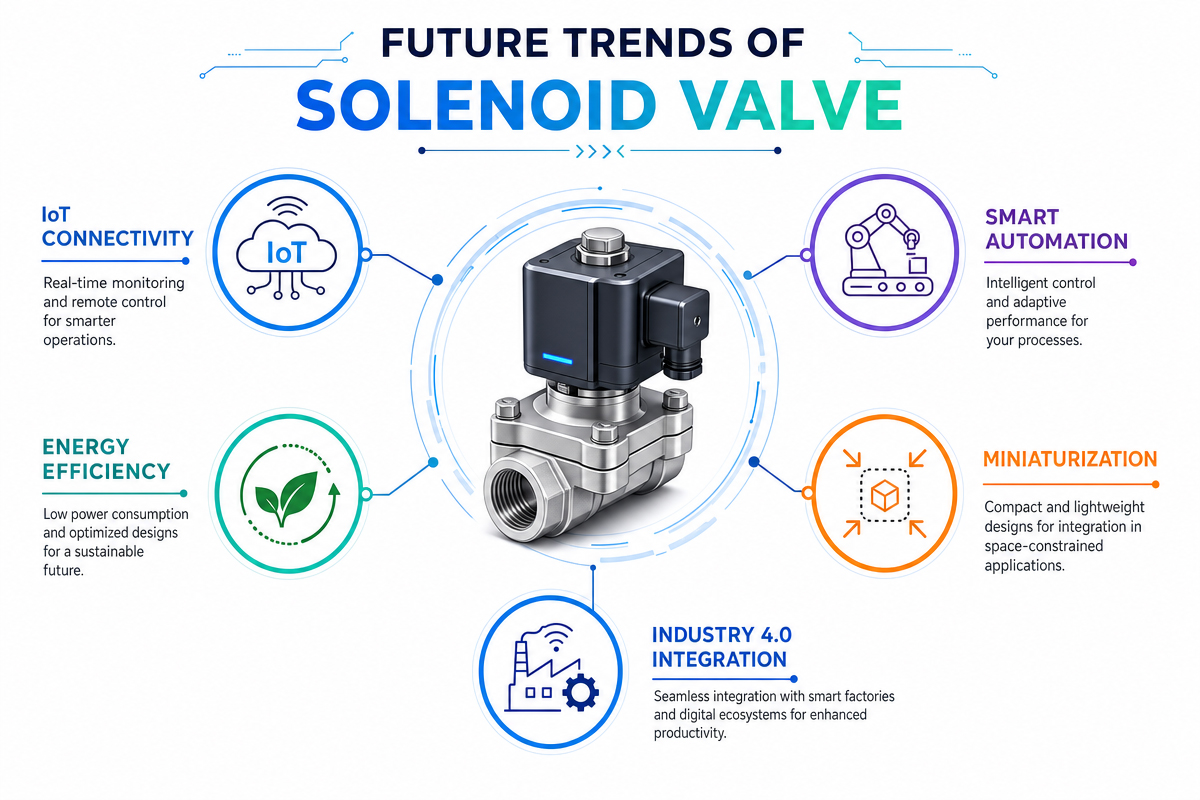

Zukunftstrends von Magnetventilen
– Intelligentes Ventil: IoT-Integration mit Durchflusssensoren und Diagnose
– Energiesparende Konstruktionen: Geringerer Stromverbrauch, energiesparende Spulen
– Universelle Kompatibilität: Widersteht verschiedenen Materialien
– Schnellwechselsysteme: Werkzeuglose Wartung und Spulenaustausch
Fazit:
Dokumentieren Sie die Leistungsdaten des Ventils, halten Sie Ersatzdichtungssätze bereit und erstellen Sie einen regelmäßigen Wartungsplan. Ein gutes Magnetventil bietet jahrelangen störungsfreien Betrieb bei minimalem Wartungsaufwand. Im Zweifelsfall wenden Sie sich an die Anwendungsexperten des Herstellers.
