Kapitel 1: Bewegungsart & Auswahl des Gleichstrom-Magnetventils

Die Wahl der richtigen Bewegung ist grundlegend für die Effizienz elektromagnetischer Systeme.

Kapitel 2: Gleichstrom-Magnetspule und Magnetventil Überlegungen zu Größe und Montage

Die Auswahl des richtigen Gleichstrom-Magnetventils erfordert weit mehr als nur die Wahl der optimalen Spannung. Größe, Montageart, Hub, Betätigungskraft, Betriebsumgebung und Bauraum sind allesamt Faktoren, die für den zuverlässigen Betrieb eines Geräts berücksichtigt werden müssen. Eine falsche Dimensionierung oder eine unzureichende Montageart können zu Minderleistung, Überhitzung, vorzeitigem Verschleiß, Vibrationen, lauten Geräuschen oder sogar zum Ausfall führen.

Dieser Leitfaden für Ingenieure beschreibt wichtige Größen- und Montageparameter, die vom Ingenieur während des Konstruktionsprozesses von Automatisierungsanlagen, Medizingeräten, Industriemaschinen, Automobilkomponenten oder intelligenten Steuerungssystemen analysiert werden sollten.

2.1 Warum die Größe einer Spule wichtig ist

Die Größe des Gleichstrom-Magnetventils bestimmt:

Ausgangskraft;
Schlaganfall;
Stromverbrauch;
Reaktionsgeschwindigkeit;
Wärmeerzeugung;
Arbeitszyklus;
Lebensdauer;
Installationsraum.

Größere Magnetspulen weisen folgende Eigenschaften auf:

höhere magnetische Kraft;
längerer Hub;
bessere Wärmeableitung.

Größere Produkte benötigen hingegen Folgendes:

mehr Installationsraum;
höherer Strom;
teurere Materialien.

Die richtige Balance ist wichtig.

Schritt 1: Ermitteln Sie die erforderliche Kraft

Die Kraft ist der erste Parameter, der geschätzt werden muss.

Übliche Überlegungen sind:

Ladungsgewicht;
Reibungskoeffizient;
Federwiderstand;
Sicherheitsfaktor;
dynamische Beschleunigung.

Die erforderliche Kraft kann mithilfe der folgenden Formel berechnet werden:

Erforderliche Kraft = Last + Reibung + Federkraft + Sicherheitsfaktor

Üblicherweise verwenden Ingenieure einen Sicherheitsfaktor von 20 % bis 50 %.

2.2: Wählen Sie den richtigen Hub des Gleichstrom-Magnetventils

Der Hub bezeichnet die Strecke, die der Kolben zurücklegt.

Typische Hubbereiche von Gleichstrom-Magnetventilen umfassen:

Merke: Je größer der Hub, desto geringer die Magnetkraft.

Ein häufiger Fehler ist die Auswahl eines Langhub-Magnetventils in der Erwartung, dass über den gesamten Hubweg maximale Kraft wirkt.

Größe: Finden Sie heraus, ob

2.3: Verfügbarer Installationsraum

Ingenieure, die Maschinen konstruieren, haben in der Regel nur begrenzten Installationsraum.

Messen:

Länge
Höhe
Länge
Richtung des Kabelaustritts
Anschlussfreiheit
Wartungsraum

Beispiele für typische Installationsbeschränkungen sind:

Kompakte medizinische Geräte
Elektronische Schlösser
Verkaufsautomaten
Robotik
Elektronik für Verbraucher

Für besondere Einbausituationen werden üblicherweise speziell entwickelte Gleichstrom-Magnetventile eingesetzt.

2.4 : Vibrations- und Stoßfestigkeit

Industriebedingungen führen häufig zu Folgendem:

Kontinuierliche Vibrationen
Mechanische Stöße
Stoßbelastungen

Empfehlungen für die Gestaltung:

Verwendung von Verriegelungsschrauben
Bei Bedarf Gewindesicherungsmittel verwenden
Antivibrationsscheiben
Stabilere Montagehalterungen
Vibrationstests im Rahmen der Produktvalidierung

2.5 : Wärmeableitungsraum

Hitze hat einen großen Einfluss auf die Lebensdauer der Spule.

Sollte man vermeiden:

Vollständig geschlossene Anlage ohne Belüftung
Installation in der Nähe von wärmeerzeugenden Teilen
Blockierung des Luftstroms um die Spule

Eine angemessene Belüftung hilft:

Arbeitszyklus verbessern
Verbesserung der Spulenhaltbarkeit
Verbessern Sie die Zuverlässigkeit

2.6 : Verdrahtungsrichtung

Die Kabelführung wird oft vernachlässigt.

Wichtige Aspekte:

Ausrichtung des Steckverbinders
Biegeradius des Kabels
Wasserdichte Anschlüsse
Zugentlastung
Wartungszugänglichkeit

Falsche Kabelführung führt aufgrund häufiger Maschinenbewegungen oft zu Kabelbrüchen.

Kapitel 3:  Betätigungshub und Kraft des Gleichstrom-Magnetventils

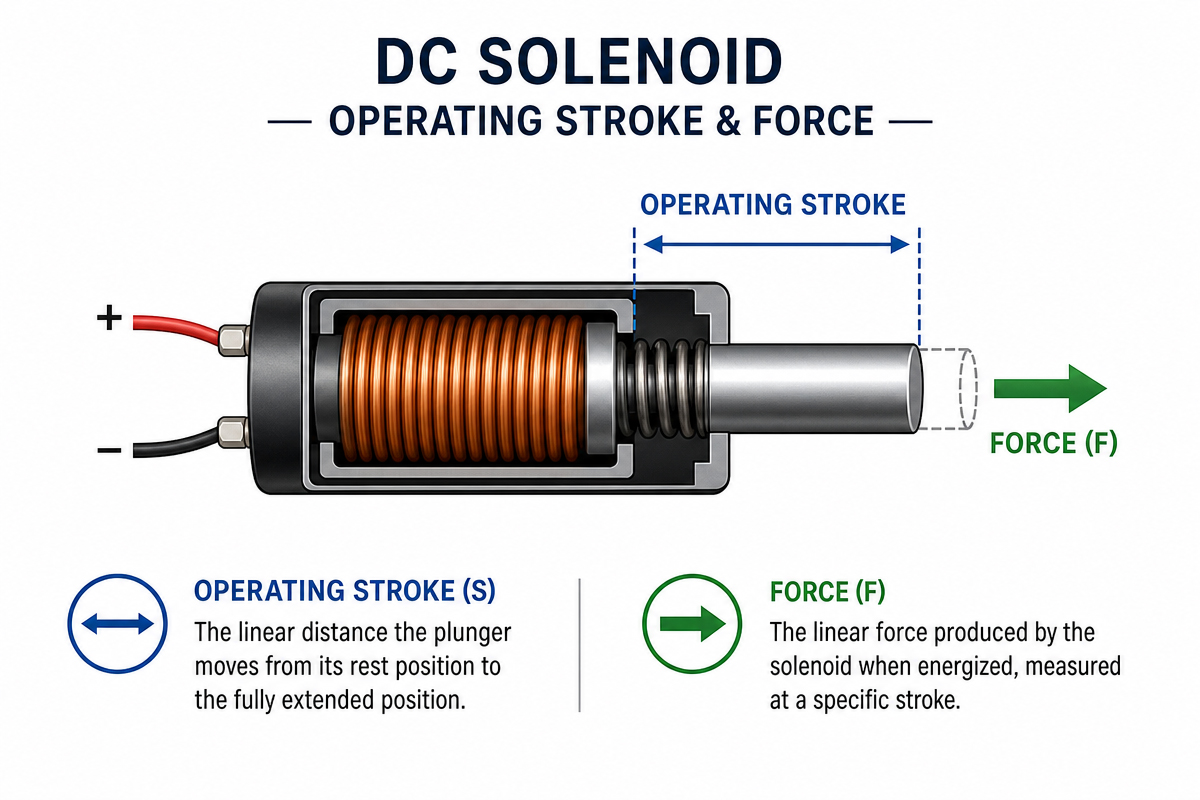

3.1 Hub und Kraft von Gleichstrom-Magnetventilen

Hub und Magnetkraft zählen zu den wichtigsten Leistungsparametern bei der Auswahl von Gleichstrommagneten oder Magnetventilen. Der Hub ist die Bewegung des Kolbens oder Ankers unter der Einwirkung einer erregten Spule, während die Magnetkraft die erzeugte magnetische Kraft ist, die die Last bewegt oder hält. Zwischen diesen Parametern besteht eine gewisse Abhängigkeit: Im Allgemeinen erreicht die Kraft ihr Maximum entweder am Anfang oder am Ende des Hubs (abhängig vom Magnettyp) und nimmt mit zunehmendem Hub allmählich ab.

Bei der Konstruktion eines Gleichstrom-Magnetventils müssen Ingenieure eine Kraft berücksichtigen, die größer ist als die Lastkraft, die Reibung und der Federwiderstand, sowie eine angemessene Sicherheitsmarge. Die Vernachlässigung dieser Parameter kann zu unzuverlässigem Betrieb des Magnetventils, langsamen Reaktionszeiten oder sogar zur Unfähigkeit, das Magnetventil zu betätigen, führen.

Bei Magnetventilen muss ein ausreichender Hub das Öffnen und Schließen des Ventils sowie das Überwinden der Druck- und Dichtungskräfte gewährleisten. Dies wirkt sich positiv auf das Ansprechverhalten, den Energieverbrauch und die Lebensdauer des Ventils aus.

Die Zusammenarbeit mit einem erfahrenen Hersteller von Magnetspulen wird den Ingenieuren helfen, die optimale Konstruktion des elektromagnetischen Feldes, der Spulenwicklung und des Kolbens zu finden, um eine angemessene Kombination aus Betätigungshub, Magnetkraft, Leistungsaufnahme und Haltbarkeit zu erreichen.

3.2 Tipp:s

Die Hublänge sollte proportional zur Kraftmenge sein. Längere Hübe könnten einen größeren Magneten erfordern.
Betätigungskraft: Die minimale Kraft, die beim längsten Hub des Aktuators erforderlich ist. Die Betätigungskraft muss
ausreichend, um die Aufgabe zu bewältigen, aber eine Erhöhung der Kraft kann die Größe und

Kapitel 4: Betriebszyklus & Wärmemanagement

Der Tastgrad ist einer der wichtigsten Leistungs- und Zuverlässigkeitsfaktoren von Gleichstrom-Magnetventilen. Er definiert das Verhältnis der Zeit, in der das Magnetventil bestromt wird, zur Gesamtdauer seines Betriebs. Ein Tastgrad von 50 % bedeutet, dass das Magnetventil während des Zyklus mit 50 % seiner Leistung arbeitet und die restliche Zeit zur Abkühlung dient. Ein Tastgrad von 100 % hingegen bedeutet Dauerbetrieb ohne Begrenzung der Betriebsdauer, solange die maximale Temperatur nicht überschritten wird.

Wird die Spule bestromt, fließt ein elektrischer Strom durch die Spule und erzeugt dabei Wärme. Kann diese Wärme nicht effektiv abgeführt werden, steigt die Spulentemperatur, was die Isolierung beschädigt, die magnetische Wirkung verringert, die Lebensdauer des Produkts verkürzt und es sogar zerstören kann.

Bei der Konstruktion eines Magnetspulen-Systems müssen Ingenieure zahlreiche Parameter berücksichtigen. Dazu gehören der Spulenwiderstand, der Drahtdurchmesser, die Versorgungsspannung, die Umgebungstemperatur, das Gehäusematerial und die Belüftung der Spule. Durch diese Parameter lässt sich ein optimales Verhältnis zwischen magnetischer Wirkung und Betriebstemperatur der Spule erzielen.

Die Wahl des geeigneten Arbeitszyklus des Geräts gewährleistet einen sicheren und effizienten Betrieb des Magnetventils.

Kapitel 5: Umweltschutz und Oberflächenbehandlung

5.1 Schlüsselfaktoren:

Temperatur:Hohe Temperaturen verringern die Kraft. Die Isolationsart (z. B. B, F oder H) bestimmt die maximale Betriebstemperatur.
Feuchtigkeit/Staub:IP-Schutzarten definieren die Anforderungen an die Abdichtung. Die Methoden reichen von abgedichteten Gehäusen über Epoxidharzverguss bis hin zur Verwendung von Dichtungsmanschetten.
Korrosion:„Oberflächenbehandlungen sind in feuchten oder chemischen Umgebungen wichtig.“

5.2 Optionen zur Oberflächenbehandlung von Gleichstrom-Magnetventilen:

Verzinkung:Standardmäßige Korrosionsbeständigkeit.
Nickelplattierung:Verbesserte Verschleiß- und Korrosionsbeständigkeit.
Passivieren:Für Bauteile aus Edelstahl; erhöht die Korrosionsbeständigkeit.
Epoxid-/Pulverbeschichtung:Dadurch entsteht eine dicke Isolierschicht.
Eloxiert:Aluminiumteile, die Abrieb und Korrosion verhindern.

Kapitel 6: Lebensdauer und Haltbarkeit, charakterisiert durch Betriebszyklen.

Üblicherweise werden die Haltbarkeit und Lebensdauer von Magnetventilen anhand der Anzahl der Zyklen abgeschätzt, in denen das Gerät störungsfrei funktioniert. Ein Betriebszyklus ist definiert als ein vollständiger Ein- und Ausschaltvorgang, bei dem der Kolben seine Arbeitsposition erreicht und in seine Ausgangsposition zurückkehrt. Je nach Prozessspezifikation und Konstruktionsqualität kann die Lebensdauer eines Magnetventils Hunderttausende oder sogar Millionen von Zyklen erreichen.

Die Lebensdauer von Magnetspulen hängt von verschiedenen Faktoren ab. Die Qualität der Wicklungen, der magnetischen Materialien, der Rückholfeder, der Lager und der Dichtungselemente ist entscheidend für die Langlebigkeit einer Magnetspule.

Darüber hinaus hängt die Lebensdauer von Gleichstrommagneten und Magnetventilen maßgeblich von den Betriebsbedingungen ab. Überlastung, Überspannung, zu hohe Temperaturen, Verschmutzung, Vibrationen und eine fehlerhafte Installation können die Lebensdauer solcher Geräte drastisch verkürzen. Die richtige Wahl von Spannung, Kraft, Hub und Tastverhältnis hingegen kann die Lebensdauer verlängern.

Bei der Betrachtung der Lebensdauer von Magnetventilen ist noch ein weiterer Aspekt zu berücksichtigen: Die Art des Fördermediums, der Betriebsdruck, die Reinheit des Mediums und das Material der Dichtungselemente beeinflussen die Lebensdauer ebenfalls.

Üblicherweise führen Hersteller von Magnetventilen zahlreiche Lebensdauertests durch, um die Langlebigkeit ihrer Produkte sicherzustellen. Diese Tests simulieren die Betriebsbedingungen eines Geräts durch wiederholtes Ein- und Ausschalten bei definierter elektrischer Last, Temperatur usw. Solche Tests ermöglichen es, Abschätzungen vorzunehmen und Möglichkeiten zur Steigerung der Lebensdauer zu finden.

Ein erfahrener Hersteller von Magnetspulen und Magnetventilen ist für Prozesse, die eine lange Lebensdauer erfordern, von entscheidender Bedeutung. Er gewährleistet fortschrittliche Entwicklung, präzise Werkzeuge, Qualitätskontrolle und 100%ige Funktionsprüfung jedes einzelnen Bauteils.

Insgesamt können das richtige Verständnis der Betriebszyklen und die richtige Produktauswahl Kosten sparen, Ausfallzeiten reduzieren und eine effiziente Leistung von industriellen Automatisierungssystemen, Automobilgeräten, medizinischen Geräten, Sicherheitsgeräten und Fluidsteuerungssystemen gewährleisten.

Kapitel 7: Elektrische Verbindungen und Integration

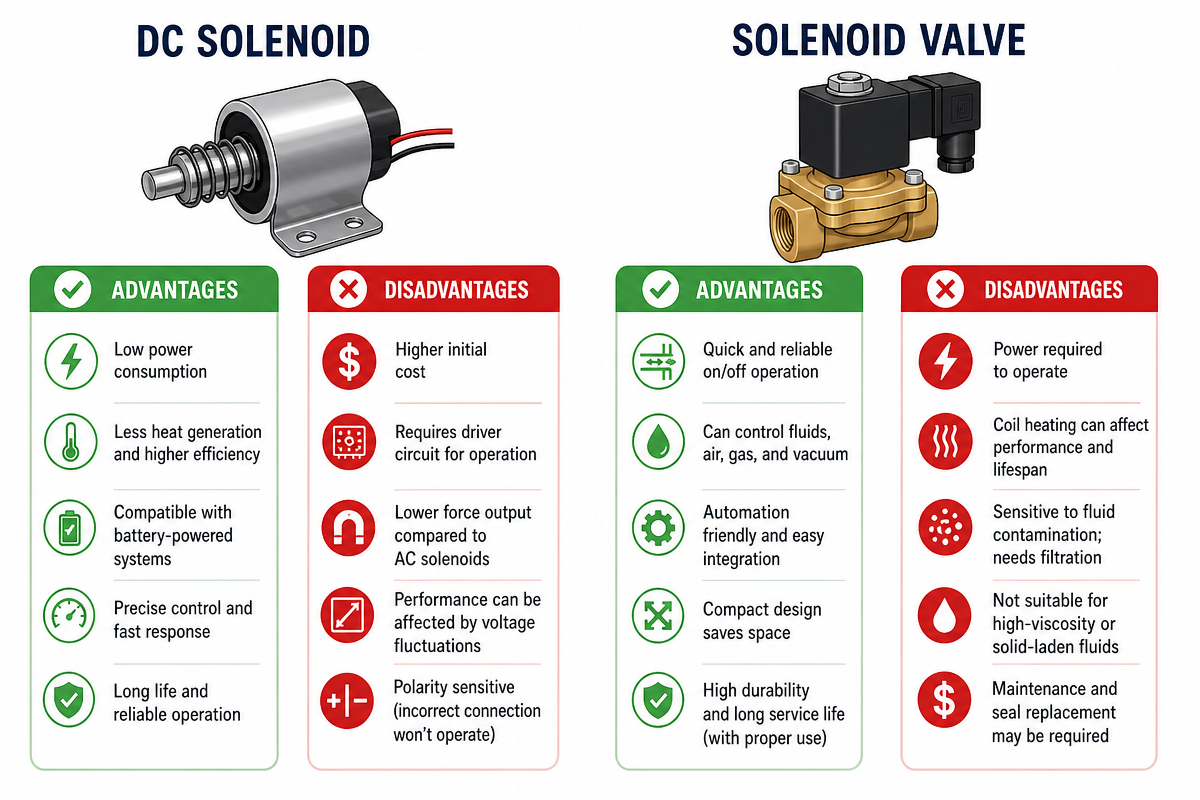

Kapitel 8: Vor- und Nachteile von Gleichstrom-Magnetventilen

Kapitel 9: Montageanleitung für Gleichstrom-Magnetventile

Eine mangelhafte Montage kann zu einer Fehlausrichtung der Kolben, Reibungsbildung, Kraftverlust und Erhitzung führen.
die Spulen oder die typischen Montagetechniken für Magnetspulen

9.1 Halterungsmontage

Externe L- oder U-förmige Metallhalterungen. Einfache Montage, unkomplizierter Austausch. Häufig verwendet in Automatisierungsgeräten und
Prototypen – Konstruktionstipps: 1. Stahl- oder Aluminiumhalterungen mit ausreichender Steifigkeit verwenden. Nach Möglichkeit Kragarmkonstruktionen vermeiden.
Montage zur Vermeidung von Seitenlasten

9.2 Rahmen (Open-Frame)

Magnetventilkörper direkt am Chassis oder der Platte befestigt. Hohe Steifigkeit und präzise Ausrichtung. Häufig verwendet in Druckern und Verkaufsautomaten.
Tipps zur Konstruktion von Maschinen und Industrieprodukten: Ebenheit der Montage: Sicherstellen einer Ebenheit von ≤ 0.05 mm. Alle Montagepunkte verwenden.
Löcher, die so konstruiert wurden, dass die Last gleichmäßig verteilt wird.

9.3 Flanschmontage

(Vorder- oder Hinterflansch mit Gewindebohrungen) Kompakt, axial belastbar – Typischerweise verwendet in: Ventilen, Schlössern, Automobilindustrie
Konstruktionshinweise für Aktuatoren: i Die Axialkraft sollte stets in Richtung des Kolbens wirken. Schrauben nicht zu fest anziehen.
Um eine Verformung des Rohres zu verhindern, sind Sockel/Fußmontage im Allgemeinen am schwierigsten. Magnetventile sind auf der Unterseite montiert.

Empfohlen für horizontale Bewegungsanwendungen. Wird üblicherweise verwendet bei
Sondermaschinen – Konstruktionstipps: Passstifte oder Positionierungselemente für Wiederholgenauigkeit hinzufügen. Passstifte oder
Vibrationen können bei Bedarf mithilfe von Gummipuffern isoliert werden. Für ein Magnetventil ist eine fachgerecht konstruierte Montagekonstruktion von entscheidender Bedeutung.
Anforderungen an eine zuverlässige und gleichmäßige Krafterzeugung, schnelle Bewegungsabläufe, geringe Geräuschentwicklung und längere Lebensdauer.
Insbesondere die Beachtung der Montageanforderungen kann einen sehr großen Unterschied machen.

Kapitel 10: Warum die Zusammenarbeit mit einem erfahrenen Hersteller von Gleichstrommagneten und Magnetventilen wichtig ist

Die Wahl des richtigen Herstellers für Gleichstrommagnete und Magnetventile ist entscheidend für die Zuverlässigkeit, Effektivität und den Erfolg Ihres Produkts. Viele Hersteller bieten zwar Standardteile an, doch ein erfahrenes Unternehmen kann weit mehr als nur Fertigungskompetenz bieten: Die Expertise der Ingenieure hilft Ihnen, Risiken zu minimieren und die Entwicklung Ihres Produkts zu beschleunigen.

Dank seiner Erfahrung versteht der Hersteller genau, wie die elektromagnetische Kraft von Hublänge, Spannung, Einschaltdauer, Temperaturanstieg und Ansprechzeit abhängt. Daher können die Ingenieure Ihnen die optimale Konstruktion für Ihre spezifischen Betriebsbedingungen anbieten, anstatt Ihnen ein fertiges Bauteil zu liefern.

Ein weiteres Merkmal eines guten Herstellers ist die Fähigkeit, Gleichstrommagnete, Druck-Zug-Magnete, Drehmagnete oder Magnetventile individuell an Ihre spezifischen Anforderungen in jeder Branche anzupassen. Anders ausgedrückt: Der Hersteller von Gleichstrommagneten kann Ihre individuelle Lösung entwickeln, um eine kürzere Entwicklungszeit und optimale Produktleistung zu gewährleisten. Ob Medizin, Robotik, Automobilindustrie, Verkaufsautomaten oder Türschlösser – ein professioneller Hersteller kann Ihren Magneten hinsichtlich Kraft, Montage, Spannung, Dichtheit und Lebensdauer optimal anpassen.

Darüber hinaus ist die Qualitätskontrolle in dieser Situation von entscheidender Bedeutung. Ein erfahrener Hersteller arbeitet nach dem Qualitätsmanagementsystem ISO 9001 und verfügt über die gesamte Produktion im eigenen Haus – von der Werkzeugkonstruktion über CNC-Bearbeitung, Metallstanzen, Spulenwickeln, Spritzgießen und Montage bis hin zur 100%igen Funktionsprüfung.

Zusätzlich zu den oben genannten Punkten ist ein erfahrener Hersteller in der Lage, während aller Phasen der Projektrealisierung umfassende technische Unterstützungsleistungen zu erbringen, von ersten Konzepten und Prototypen bis hin zu Tests, Optimierung und Serienproduktion.

Letztendlich kann die Zusammenarbeit mit einem erfahrenen Hersteller Ihre Gesamtbetriebskosten senken, da weniger Ausfälle auftreten, die Zuverlässigkeit Ihrer Geräte erhöht wird, Ausfallzeiten reduziert werden und die Kundenzufriedenheit steigt.

Wenn Sie sich also für einen Hersteller von Gleichstrommagneten oder Magnetventilen entscheiden, wählen Sie nicht nur eine Komponente, sondern einen erfahrenen Entwicklungspartner, der Ihre innovative Idee in die Realität umsetzen kann.

Kapitel 11: Häufig gestellte Fragen zu Gleichstrom-Magnetventilen

Frage 1: Wie wähle ich zwischen einem rohrförmigen und einem offenen Gleichstrom-Magnetventil?
Anwendungen, die hohe Kräfte über einen langen Hub erfordern, eignen sich für die Rohrbaureihe, während offene Rahmenmaschinen
geeignet für Anwendungen, die einen geringen Arbeitsaufwand erfordern

Frage 2: Was sind die wichtigsten Tipps für die Montageplanung?
Die Befestigungspunkte müssen in Richtung der Kraftrichtung ausgerichtet sein. Antivibrationspads oder Sicherungsscheiben können verwendet werden, um Vibrationen zu verhindern.
Lockerung. Auch die Wärmeableitungswege müssen berücksichtigt werden.

Frage 3: Wann ist eine Oberflächenbehandlung notwendig?
Es sollte stets angegeben werden, ob das Produkt für feuchte, korrosive oder Außenbedingungen vorgesehen ist. Vernickelung oder Epoxidharz
Eine Beschichtung kann die Lebensdauer erheblich verlängern.

Frage 4: Können Magnetventile bei hohen Temperaturen funktionieren?
Ja, bei ordnungsgemäßer Isolierung der Spulen (z. B. Klasse H, bis 180 °C) und geeigneter Materialien. Eine Leistungsreduzierung ist unbedingt erforderlich.
Kraftaufwand bei der Auslegung für höhere Temperaturen.

Frage 5: Welchen Vorteil bietet die Verwendung eines Verriegelungssolenoids?
Der Stromverbrauch tritt nur während eines Zustandswechsels auf, wodurch sie sich ideal für den Einsatz in batteriebetriebenen Konstruktionen eignen.
Konstruktionen, die empfindlich auf den Stromverbrauch reagieren.

Frage 6: Berechnung des Tastverhältnisses
Eine Pflicht
Gleichung:Tastverhältnis (%) = (EIN-Zeit / (EIN-Zeit + AUS-Zeit)) * 100. Es muss mit dem Nenn-Tastverhältnis des Magnetventils übereinstimmen.
Überhitzung vermeiden.

Kapitel 12: Schlussfolgerung zur Auslegung von Gleichstrom-Magnetventilen

Partner für optimiertes Design. Die Entwicklung einer robusten Magnetspulen- oder Magnetventillösung erfordert ein umfassendes Verständnis von Bewegung, Kraft, Hub, Taktfrequenz, Betriebsbedingungen, Montagebedingungen und Oberflächenbeschaffenheit. Bei Weilong Technology verfügen wir über jahrzehntelange Erfahrung in der kundenspezifischen Entwicklung, Konstruktion und Validierung. So optimieren wir Ihre Lösung hinsichtlich Leistung, Robustheit und Konformität.
