WL4343 Rohrmagnetventil mit Druck-Zug-Funktion – Komplettanleitung

Was ist ein Push-Pull-Rohrmagnetventil?

Ein elektromechanisches Bauteil, der sogenannte Schub-Zug-Rohrsolenoid, wandelt elektrischen Strom in eine lineare Bewegung um. Ein Solenoid besteht aus einer Spule, einem beweglichen Kolben und einem rohrförmigen Gehäuse. Die Spule erzeugt ein Magnetfeld, das bei Aktivierung des Solenoids den Kolben linear bewegt. Je nach Ausführung kann der Solenoid den Kolben entweder drücken oder ziehen. Das rohrförmige Gehäuse gewährleistet Effizienz, Langlebigkeit und schützt den Solenoid vor dem Eindringen von Staub und Feuchtigkeit. Schub-Zug-Rohrsolenoiden finden breite Anwendung in Automatisierungs- und Verriegelungssystemen sowie in verschiedenen industriellen Anwendungen, die eine präzise Steuerung auf engstem Raum erfordern.

Die Merkmale des Push-Pull-Rohrmagneten

Die kompakten, rohrförmigen Magnetspulen zeichnen sich durch ihre hohe Leistungsfähigkeit und Langlebigkeit aus. Im Verhältnis zu ihrer Größe bieten sie eine hohe Leistung und arbeiten daher besonders effizient. Dank ihrer hohen Effizienz zählen sie zu den besten Magnetspulen auf dem Markt. Da sie sowohl Druck- als auch Zugkräfte ausüben können, sind ihre Einsatzmöglichkeiten sehr vielfältig. Bei sachgemäßer Verwendung verbrauchen sie in der Regel nur wenig Strom und sind daher besonders langlebig. Einige Modelle sind zudem wasserdicht, was ihren Anwendungsbereich zusätzlich erweitert. Die Magnetspulen sind in verschiedenen Spannungen (6 V, 12 V, 24 V usw.) erhältlich.

Erhalten ein kostenloses Angebot

PDF Download

WL4343 Rohrmagnetventil mit Druck-Zug-Funktion Beschreibung

Produktübersicht für Schub-Zug-Rohrmagnetventile

Der Schub-Zug-Rohrmagnet ist ein leistungsstarker Linearantrieb, der Bewegungen zuverlässig und effizient steuert. Er zeichnet sich durch seine kompakte Rohrform aus und erzeugt eine hohe Magnetkraft bei minimalem Energieverlust. Er kann sowohl Druck- als auch Zugfunktionen ausführen und ist in verschiedenen Spannungen und Hublängen erhältlich. Sein robustes Gehäuse schützt ihn vor Staub und anderen Umwelteinflüssen und macht ihn somit ideal für gewerbliche und industrielle Anwendungen. Dieser Schub-Zug-Rohrmagnet findet breite Anwendung in Automatisierungsgeräten, Verriegelungsmechanismen, Verkaufsautomaten und Geräten, die eine präzise und gleichmäßige Linearbewegung erfordern.

WL4343 Push-Pull-Rohrmagnetventil (Video)

WL4343 Schub-Zug-Rohrmagnetventil – Detaillierte Beschreibung

Industrielle Schub-Zug-Rohrmagnetführung

Effizientes Design für rohrförmige Magnetventile mit Druck- und Zugfunktion

Vorteile von Druck-Zug-Magnetventilen in Rohrbauweise

Robustes Rohrmagnetventil für Zug-Druck-Anwendungen

Präzisions-Rohrmagnetventil-Druck-Zug-Anwendung

Kaufberatung für rohrförmige Druck-Zug-Magnetventile

Technisches Datenblatt WL4343 Rohrmagnetventil (Druck-/Zugventil)

Marke	Weilong Technology	Artikelnummer	WL 4343
Nennspannung (V)	Gleichstrom 12 oder 24 V	Nennleistung (W)	3 W
Arbeitsmodell	1 Million Lebenszyklen	Haltekraft (N)	300 Gf
Hub (mm)	3 5-MM	Rücksetzzeit(en)	1 S 3S Aus
Lebensdauer	300 Mal	Zertifizierungsanforderungen	CE, RoHS, ISO9001
Material	Gehäuse aus Kohlenstoffstahl mit verzinkter Beschichtung	Anschlussdrahtlänge (mm)	200
Installationsart	Beide Seiten mit drei vorgebohrten Schraubenlöchern zur einfachen Montage.	Maßtoleranz	+/- 0.1 mm
Wasserdicht	Keine Präsentation	Isolationsklasse	F Cel. 150 Grad
Hochspannungstest	Wechselstrom 600 V 50/60 Hz 1 s	Haltekraft ohne Erregung	0
Betriebstemperatur	-10 ° C-100 ° C	Duty Cycle	1-100 %
Gewindetiefe (mm)	/	Zahlungs-Ausdruck	TT oder LC bei Sicht
Beispielbestellung	Ja	Garantie	1 Jahr
MOQ	500	Versorgungsmaterial-Fähigkeit	5000 Stück pro Woche
Lieferzeit	30 Tage	Verladehafen	Shenzhen

Produktdetaildiagramm

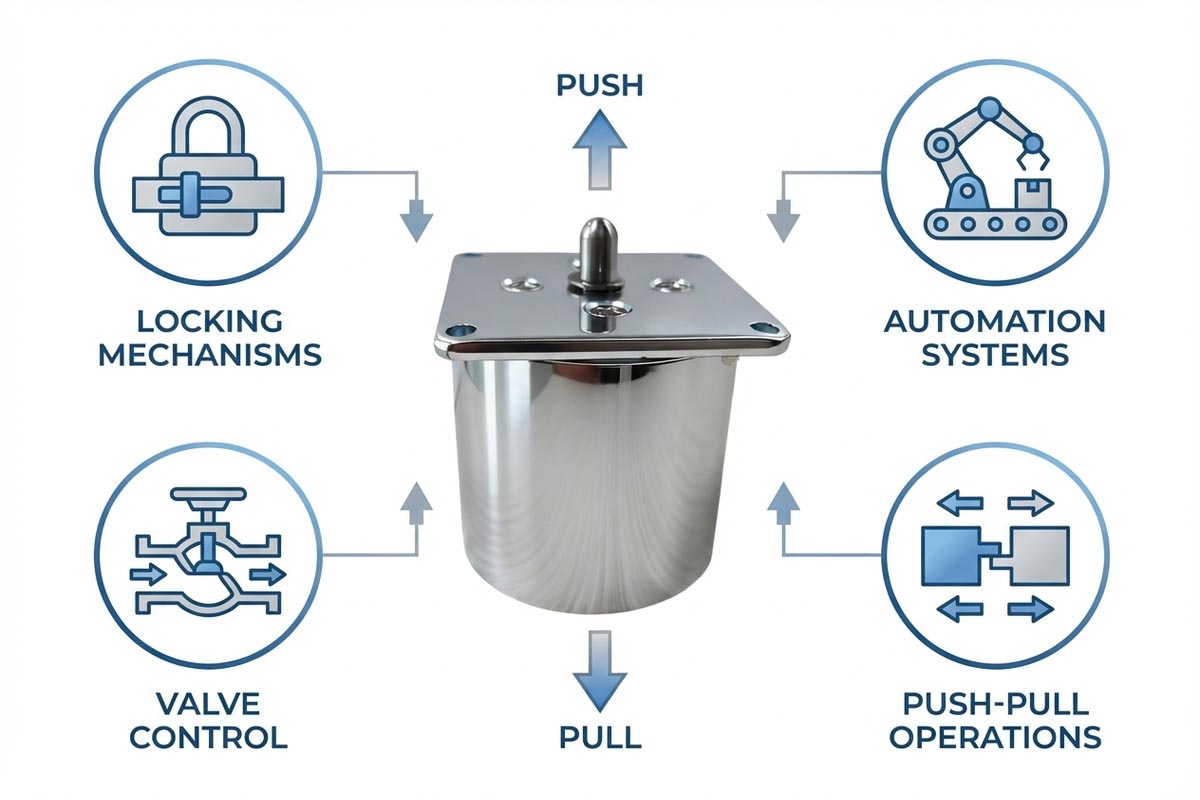

WL4343 Anwendung für Schub-Zug-Rohrmagnetventile

Die rohrförmigen Magnetspulen werden in vielen verschiedenen Industriezweigen eingesetzt, da sie sehr klein sind, eine hohe Leistung erbringen und eine lange Lebensdauer haben.

In Automatisierungssystemen werden sie häufig in Sortiermaschinen, Verpackungsmaschinen und Robotersystemen eingesetzt, die schnelle und vorhersehbare Bewegungen erfordern. Sie dienen der Steuerung des Verriegelns, Ausgebens und Handhabens von Münzen in Verkaufsautomaten und Kiosken.

Rohrmagnetventile mit Zug-Druck-Funktion finden sich in verschiedenen Fahrzeugsystemen wie Kraftstoffsystemen, Türschlössern und Steuerventilen. Sie werden auch in diversen Medizingeräten eingesetzt, um die präzise Funktion von Diagnosegeräten und Fluidsteuerungssystemen zu gewährleisten.

Rohrmagnete finden sich in verschiedenen Bürogeräten wie Druckern, Kopierern und Scannern. Sie werden auch in intelligenten Schlössern, Schränken und Sicherheitssystemen eingesetzt, wo ihre präzise Funktion unerlässlich ist.

Rohrmagnete mit Zug-Druck-Funktion sind sowohl in Konsumgütern als auch in Industrieanlagen sehr effektiv. Sie lassen sich vielseitig einsetzen, benötigen wenig Platz und funktionieren stets exakt gleich. Daher eignen sie sich hervorragend für beide Anwendungsbereiche.

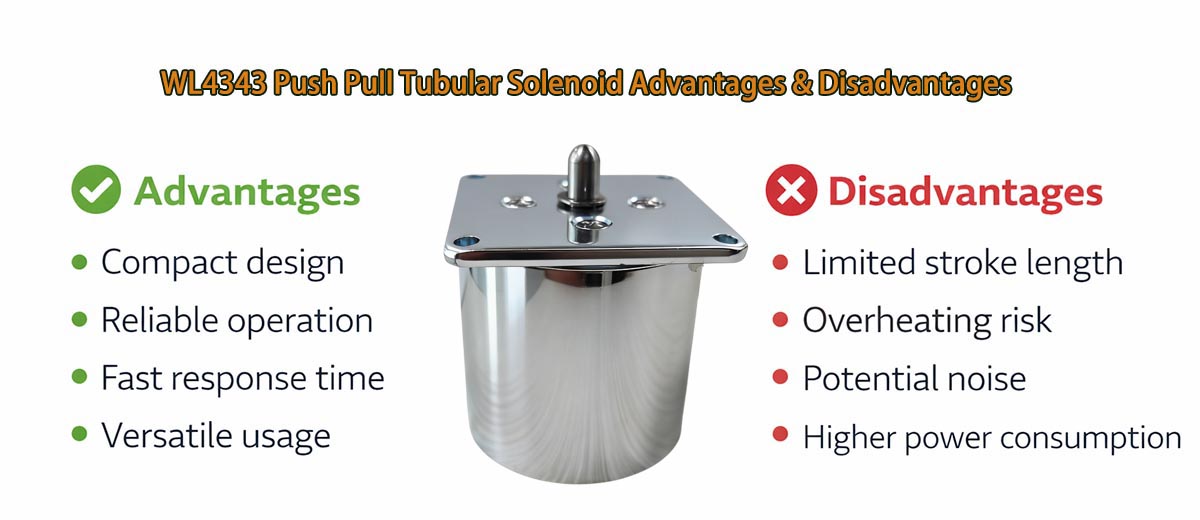

Vorteile und Nachteile von Schub-Zug-Rohrmagneten

Vor- und Nachteile des Push-Pull-Rohrmagnetventils

Die Vorteile von Push-Pull-Rohrmagnetventilen

Rohrmagnete mit Zug-Druck-Funktion sind sowohl in Konsumgütern als auch in Industrieanlagen sehr effektiv. Dank ihres geschlossenen Magnetkreises arbeiten sie besonders effizient. Durch ihren geringen Platzbedarf eignen sie sich hervorragend für moderne Geräte. Die Rohrkonstruktion schützt die internen Komponenten vor Staub, Feuchtigkeit und mechanischen Beschädigungen. Sie arbeiten präzise und schnell, insbesondere bei hohen Frequenzen. Ihre einfache Bauweise trägt zu ihrer hohen Effizienz bei. Zudem sind sie wartungsarm.

Die Nachteile von Schub-Zug-Rohrmagnetventilen

Rohrmagnete weisen verschiedene Probleme auf. Trotz einiger Vorteile haben sie diverse Nachteile. Ihr Hub ist im Vergleich zu anderen Linearantrieben kürzer. Sie neigen zur Erhitzung, wenn ein Material durch sie hindurchgeführt wird. Der Hub begrenzt die Kraft. Sie benötigen eine konstante Stromversorgung. Ihre Effektivität ist geringer, wenn sie in beide Richtungen betrieben werden. Bei falscher Spannung neigen sie zur Überhitzung und liefern zu wenig Kraft. Sie sind oft sehr teuer, insbesondere bei Sonderanfertigungen.

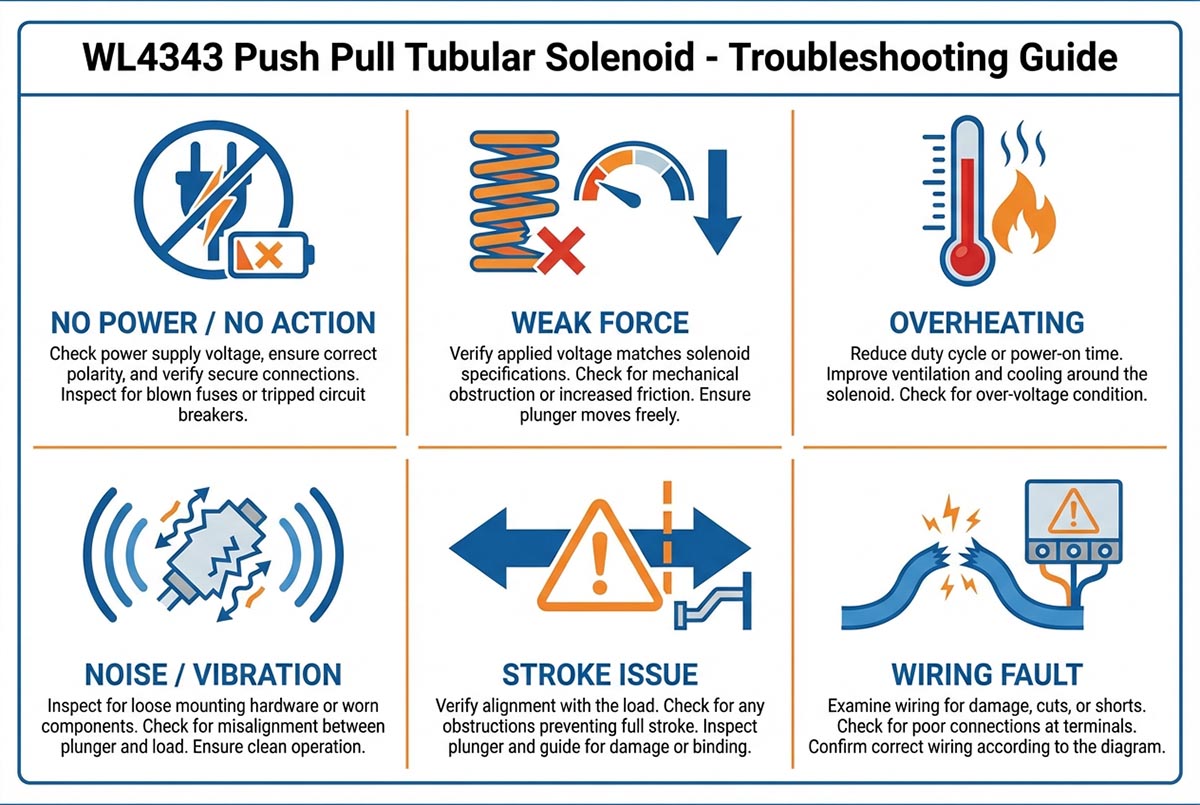

Ein Leitfaden zur Behebung von Problemen mit Schub-Zug-Rohrmagneten

1. Der Magnetspulenmechanismus funktioniert nicht (d. h., es findet keine Bewegung statt).

Mögliche Gründe:

• Keine fehlerhafte Stromversorgung oder Verkabelung

Die Spannung stimmt nicht.

• Durchbrennen der Zündspule

Solutions:

• Überprüfen Sie die Verkabelung und die Stromversorgung.

• Prüfen Sie, ob die Spannung korrekt ist, indem Sie sicherstellen, dass sie mit dem Sollwert übereinstimmt.

• Prüfen Sie mit einem Multimeter, ob die Spule funktioniert und Durchgang hat. Falls nicht, tauschen Sie das Magnetventil aus.

2. Schwache oder unzureichende Kraft

Mögliche Ursachen:

• Niederspannungseingang

• Der Hub ist zu lang für die erforderliche Kraft

• Magnetische Störungen und/oder Fehlausrichtung

Antworten:

• Stellen Sie sicher, dass die Spannungsversorgung korrekt und stabil ist.

• Stellen Sie sicher, dass der Magnetspulenantrieb ausreichend Kraft besitzt bzw. dass der Hub nicht zu lang ist.

• Stellen Sie sicher, dass es gerade installiert ist und in keiner Weise behindert wird.

3. Zu heiß werden

Mögliche Gründe:

• Zu lange Einschaltdauer – es wird ständig verwendet

• Zu hohe Spannung

• Lösungen für unzureichende Luftzirkulation:

• Verwenden Sie es nur gelegentlich, wie es der Arbeitszyklus empfiehlt.

• Verwenden Sie die richtige Spannung.

• Stellen Sie sicher, dass das Magnetventil ausreichend gekühlt wird, indem Sie es verbessern oder ein solches auswählen, das ständig in Betrieb ist.

4. Langsame Reaktionszeit – Die Reaktion dauert lange

Mögliche Gründe:

• Nicht genügend Leistung

• Zu hohe Reibung – könnte durch bewegliche Teile oder Verunreinigungen im Magnetventil verursacht werden.

• Die Rückholfeder ist zu schwach. Lösungen:

• Erhöhen Sie die Stromversorgung, jedoch innerhalb sicherer Grenzen.

• Reinigen Sie sowohl das Innere als auch den Kolbenbereich.

• Ersetzen Sie die Feder

5. Lärm oder Vibration

Mögliche Gründe:

• Nicht korrekt installiert

• Wechselstromwelligkeit in einem gleichstrombetriebenen Magnetventil

• Teile sind verschlissen

Antworten:

• Stellen Sie sicher, dass die Schrauben und Halterungen fest angezogen sind.

• Kaufen Sie ein stabiles Gleichstromnetzteil.

• Überprüfen Sie die Magnetventilteile und ersetzen Sie verschlissene Teile.

6. Kolben klemmt oder kehrt nicht zurück

Mögliche Gründe:

• Verunreinigung – könnte durch Schmutz, Rost verursacht werden

• Gebrochene oder schwache Feder

• Lösungen für Fehlausrichtungen:

• Reinigen und ölen (falls in Ordnung)

• Die Rückholfeder austauschen

• Stellen Sie sicher, dass die Installation korrekt ausgerichtet wurde.

7. Kurze Lebensdauer

Mögliche Gründe:

• Überhitzung aufgrund hoher Einschaltdauer

• Zu hohe Spannung

• Lösungen mit zu hoher mechanischer Belastung:

• Innerhalb des Nennbetriebszyklus arbeiten

• Mit der richtigen Spannung betreiben

• Verringern Sie die Last oder wählen Sie ein Modell mit höherer Nennleistung.

8. Arbeit, die kommt und geht

Mögliche Gründe:

• Unzureichende Verbindung zwischen Steckverbindern oder Drähten

• Unzureichende Stabilität der Stromversorgung

• Interne Spule beschädigt

Mögliche Lösungen:

• Überprüfen Sie, ob alle elektrischen Verbindungen sicher sind.

• Stellen Sie sicher, dass die Stromversorgung geregelt ist.

• Überprüfen Sie den Widerstand der Spule und tauschen Sie sie gegebenenfalls aus.

✅ Expertentipps für einen zuverlässigen Betrieb

• Stellen Sie sicher, dass Kraft, Hub und Tastverhältnis für Ihre Anwendung geeignet sind.

• Schalten Sie den Magneten nur dann ein, wenn dies vorgesehen ist.

• Stellen Sie sicher, dass das Magnetventil sauber und korrekt montiert ist.

• Achten Sie darauf, dass Sie die richtige Spannungsregelung verwenden – vermeiden Sie Spannungsspitzen.

Häufig gestellte Fragen zu Schub-Zug-Rohrmagnetventilen

1. Was ist ein Schub-Zug-Rohrmagnet?

Der Push Ein Zugrohrsolenoid ist ein Elektromagnet, der elektrische Energie direkt in eine geradlinige Bewegung umwandelt. Er verfügt über einen Kolben, der sich in eine bestimmte Richtung bewegt und entweder drückt oder zieht. Er ist effizienter und sicherer als ein Solenoid mit offenem Rahmen.

2. Welche Spannungsoptionen bieten Sie an?

Die gebräuchlichsten Spannungen für Schub-Zug-Rohrmagnete sind Gleichspannungen von 6 V, 12 V und 24 V. Es ist jedoch auch möglich, eine Spannung zu entwickeln, die je nach Anwendung verwendet werden kann.

3. Was ist die maximale Kraft, die ein rohrförmiger Solenoid erzeugen kann?

Die maximale Kraft, die ein Rohrsolenoid erzeugen kann, hängt von verschiedenen Faktoren wie Konstruktion, Nennspannung und Hublänge ab. Im Allgemeinen ergibt sich bei kürzerem Hub eine höhere Kraft. Die meisten Hersteller stellen eine Kraft-Hub-Kennlinie zur Verfügung.

4. Kann ein Rohrmagnetventil dauerhaft laufen?

Standard-Magnetventile sind für einen Betrieb mit unterschiedlichen Betriebszyklen ausgelegt. Ein Magnetventil kann jedoch auch im Dauerbetrieb laufen, wenn es für die Wärmeableitung geeignet ist.

5. Wie lange kann ein rohrförmiges Magnetventil halten?

Die rohrförmige Magnetspule kann bei guter Konstruktion und Wartung Millionen von Schaltzyklen überstehen. Dies hängt jedoch von Faktoren wie Tastverhältnis und Spannungsstabilität ab.

6. Schützen Rohrmagnetventile vor Wasser und Staub?

Viele rohrförmige Magnetventile sind durch Schutzarten wie IP65 geschützt. Das bedeutet, dass sie wasser- und staubdicht sind. Dadurch können sie auch in rauen Umgebungen wie im Freien eingesetzt werden.

7. Was sind einige der wichtigsten Anwendungsgebiete?

Sie werden häufig in Verkaufsautomaten, intelligenten Türschlössern, Fahrzeugsystemen, medizinischen Geräten, Bürogeräten und industriellen Automatisierungssystemen eingesetzt.

8. Ist es möglich, einzigartige Push-Pull-Rohrmagnete zu konstruieren?

Ja. Die meisten Hersteller ermöglichen es Ihnen, Dinge wie Hublänge, Kraft, Spannung, Montageart, Anschlüsse und Umweltschutz individuell an die Bedürfnisse Ihres Projekts anzupassen.

Wie wählt man das Push-Pull-Rohrmagnetventil aus?

Um sicherzustellen, dass das Schub-Zug-Rohrmagnetventil einwandfrei und zuverlässig funktioniert, ist es unerlässlich, dass Sie einige entscheidende Faktoren kritisch betrachten.

Zunächst ist es unerlässlich, dass Sie die benötigte Kraft und den benötigten Hub ermitteln. Es ist entscheidend, dass die Spezifikationen des Magnetventils Ihren Anforderungen entsprechen, da die Kraft tendenziell mit zunehmendem Hub abnimmt.

Wählen Sie zweitens ein Netzteil und eine Spannung, die für Ihre Anwendung geeignet sind. 6 V, 12 V und 24 V Gleichspannung sind gängige Spannungen. Ihr Netzteil sollte jedoch ausreichend Spannung liefern können, ohne zu überhitzen oder an Leistung einzubüßen.

Drittens sollten Sie die Einschaltdauer prüfen. Wenn Ihr Magnetventil häufig oder ständig in Betrieb ist, empfiehlt es sich, ein solches zu wählen, das für hohe Einschaltdauern oder Dauerbetrieb geeignet ist. Andernfalls verkürzt sich seine Lebensdauer durch Überhitzung.

Abschließend noch ein Hinweis: Wenn Ihr Magnetventil im Freien eingesetzt wird und rauen Witterungsbedingungen wie Staub und Feuchtigkeit ausgesetzt ist, stellen Sie sicher, dass es ausreichend dimensioniert ist. Ein gutes Magnetventil sollte diesen Bedingungen standhalten können.

Fünftens sollten Sie die Größe und die Montagebeschränkungen prüfen. Obwohl Rohrmagnetventile kompakt sind und sich in den meisten Anwendungen problemlos installieren lassen, müssen ihre Kompaktheit und die Montageart berücksichtigt werden.

Prüfen Sie abschließend, wie sich Ihr Magnetventil hinsichtlich Ansprechzeit und Lebensdauer verhält. Bei einem renommierten Hersteller ist Ihnen jedoch garantiert, dass Ihr Magnetventil alle Ihre technischen Anforderungen erfüllt. Darüber hinaus bietet Ihnen ein guter Hersteller vielfältige Anpassungsmöglichkeiten. So lassen sich beispielsweise der Steckertyp, der Kolbentyp, die Rückholfeder und das Gehäuse individuell anpassen.
