Kapitel 1: Einführung
Die Wicklung von Luftspulen ist eines der präzisesten Herstellungsverfahren für Luftspulen. Im Gegensatz zu Spulen mit Eisen- oder Ferritkern erzeugt die Luftspule das Magnetfeld durch die Wicklung selbst. Aufgrund ihrer Einfachheit bieten Luftspulen gute Leistungen bei hohen Frequenzen, geringe Verluste und bekannte elektromagnetische Eigenschaften.
Verwendung von Luftspulen: Luftspulen finden breite Anwendung in HF-Schaltungen, Antennen, drahtlosen Kommunikationsgeräten, Filtern, Sensoren, Leistungselektronik und anderen industriellen Anwendungen. Die Erzielung einer hohen Zuverlässigkeit der Induktivität und der mechanischen Eigenschaften der Spule stellt jedoch eine komplexe Herausforderung dar.
Die Induktivität, der Widerstand, der Gütefaktor und andere Parameter der Spule hängen von vielen Faktoren ab, wie z. B. Drahtdurchmesser, Windungszahl, Wicklungssteigung, Wicklungsspannung, Spulenabmessungen, Isolation und Wicklungsabschluss.
Dieses Handbuch beschreibt die grundlegenden Technologien und Schritte der Herstellung von Luftspulen.
Kapitel 2: Was ist eine Luftspulenwicklung?
Die Spulenwicklung ist der Prozess, bei dem isolierter, leitfähiger Draht in die gewünschte Spulenform gebracht wird. Die Luftspulenwicklung ist der Prozess, bei dem die Spule ohne ferromagnetischen oder magnetischen Kern gewickelt wird.
Am häufigsten werden emaillierte Kupferdrähte als Leitermaterialien verwendet, da sie eine gute Leitfähigkeit aufweisen und in vielen Durchmessern erhältlich sind. Die Leiter können verschiedene Formen haben – rund, rechteckig usw.
Beim Wickeln einer Luftspule wird der Draht mit einer vordefinierten Windungszahl um einen Wickeldorn oder eine Wickelvorrichtung gewickelt. Wenn Strom durch diese so gewickelte Spule fließt, erzeugt sie ein Magnetfeld.
Wie Sie sehen, benötigt diese Spulenart keinen Magnetkern, wodurch viele Probleme im Zusammenhang mit Kernsättigung und magnetischen Verlusten vermieden werden. Daher eignen sich Luftspulen hervorragend für Hochfrequenzanwendungen.

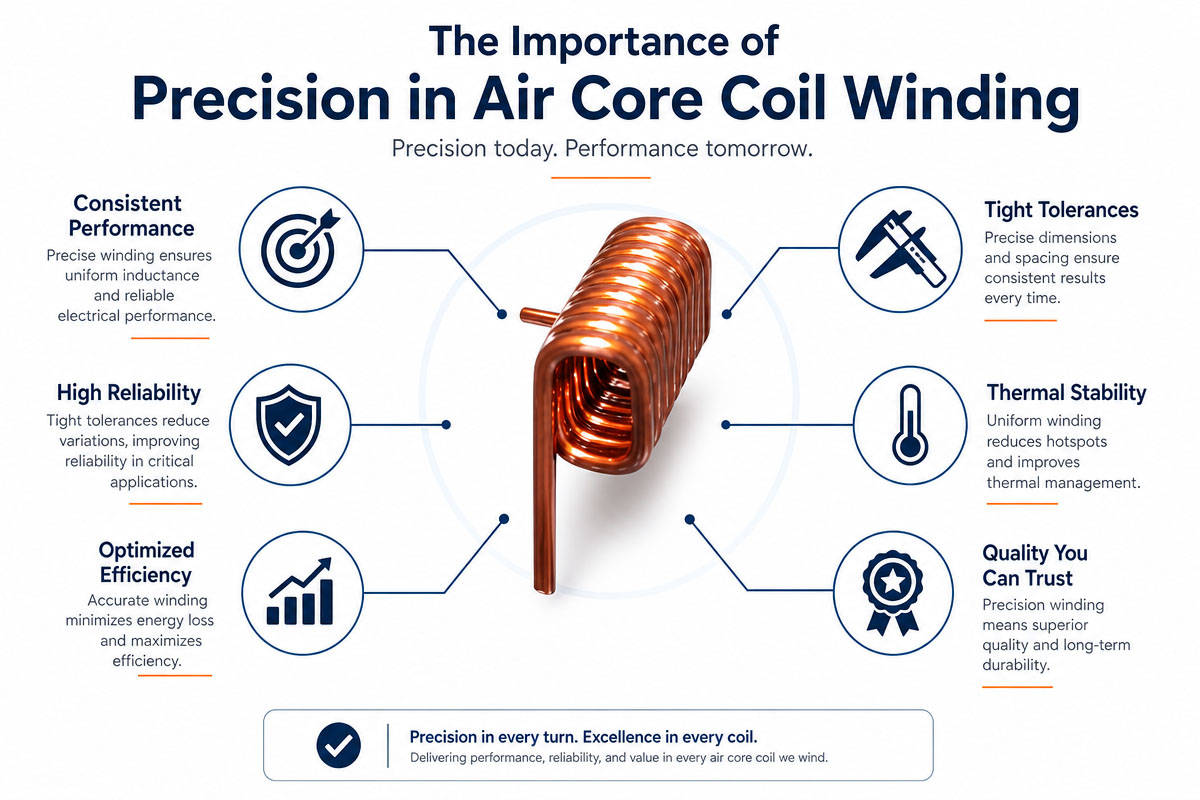

Kapitel 3: Die Bedeutung der Präzision beim Wickeln von Luftspulen
Das Funktionsprinzip ist klar; allerdings reagiert die industrielle Luftspulenwicklung recht empfindlich auf Fertigungstoleranzen.
Zu den wichtigen Parametern gehören:
Drahtstärke
Schaltet
Spulendurchmesser (innen und außen)
Helixsteigung
Spulenlänge
Wickelspannung
Abstand zwischen den Kurven
Wicklungsrichtungen
Leitungslänge
Anordnung der Anschlussklemmen
Isolationsart
Beispielsweise lässt sich die Windungszahl stark variieren, um die Induktivität zu ändern. Die Vergrößerung des Windungsabstands beeinflusst die parasitäre Kapazität der Spule.
Daher erfordert die Produktion präzise Wickelmaschinen und einen kontrollierten Prozess.
Kapitel 4 – Der Bau des Luftkernspule Wicklungsprozess
4.1 Definition der Spezifikation
Vor dem Wickeln von Luftspulen müssen die notwendigen elektrischen und mechanischen Parameter definiert werden.
Nachfolgend finden Sie Beispiele für die Spezifikationen:
Induktivitätsziel
Betriebsfrequenz
Aktuelle Bewertung
Widerstandsbedarf
Q-Faktor (Q)
Kabeldurchmesser
Anzahl der Züge
Spulengröße
Erforderliche Toleranzen
Umgebungstemperaturbereich
Terminalspezifikation
Die Betriebsfrequenz ist ein besonders wichtiger Parameter, da sich der Abstand und die Geometrie der Spule entsprechend anpassen lassen.
4.2 Auswahl des Kupferdrahts
Die Wahl des Drahtes hat direkten Einfluss auf den elektrischen Widerstand, die Strombelastbarkeit, die Wicklungsgröße und die Qualität der Isolierung.
Für die Wicklung von Luftspulen wird am häufigsten lackisolierter Kupferdraht verwendet. Die dünne Isolierung ermöglicht es, viele Windungen auf kleinem Raum zu wickeln.
Der Drahtdurchmesser sollte wie folgt gewählt werden:
Aktuelle Anforderungen
Widerstandsgrenzen
Verfügbarer Wickelraum
Erforderliche Anzahl an Umdrehungen
Thermische Umgebung
"Robustheit"
Der dünne Draht bedingt einen hohen Widerstand und eine geringe Strombelastbarkeit. Mit dem dicken Draht lässt sich die erforderliche Geometrie nicht realisieren.
4.3 Vorbereitung des Wickeldorns
Der Innendurchmesser der Spule wird durch den Dorn bzw. den Wickelkörper bestimmt.
Die Maßgenauigkeit und Oberflächenqualität des Wickeldorns sind beim Wickelprozess von Luftspulen von entscheidender Bedeutung. Der Draht muss vom Wickeldorn entfernt werden können, ohne die Isolierung zu beschädigen oder die Spule zu verformen.
Das Material für den Dorn hängt vom Herstellungsverfahren ab. Die von den Herstellern verwendeten Dorne können aus Metall, technischem Kunststoff oder speziellem Werkzeugmaterial bestehen.
In der Serienfertigung werden üblicherweise Spezialwerkzeuge eingesetzt, um Maßgenauigkeit und Effizienz zu erreichen.
4.4 Definition der Wicklungsparameter
Die erforderlichen Parameter sollten vor der Fertigung in die Wickelmaschine programmiert werden.
Zu den Parametern gehören:
RPM
Anzahl der Durchgänge
gespannte Drähte
Fahrgeschwindigkeit
Tonhöhe (Pitch)
Start- und Endpunkte
Drehrichtung
Kabellänge
Ein besonders wichtiger Parameter ist die Drahtspannung, die kontrolliert werden muss. Zu hohe Drahtspannung dehnt den Draht und beschädigt die Isolierung. Zu geringe Spannung führt zu lockeren oder unregelmäßigen Windungen.
Daher ist das Spannungsregelungssystem der Schlüsselfaktor bei der Luftspulenwicklung.
4.5 Luftkernspulenwicklung
Nach der Vorbereitung der Vorrichtung wird der Draht gemäß dem vorgegebenen Wickelmuster um den Dorn gewickelt.
Folgende Wickeltechnologien können von den Herstellern zum Wickeln der Spulen verwendet werden:
Enge Wicklung
Progressive Wicklung
Verteilte Wicklung
Einlagige Wicklung
Mehrlagige Wicklungen
Für Anwendungen, bei denen Maßgenauigkeit und vorhersagbare Hochfrequenzeigenschaften wichtig sind, ist die einlagige Wicklung vorzuziehen.
Die Wickelmaschine muss während des Wickelvorgangs der Luftspule eine konstante Drehzahl und Drahtspannung gewährleisten. Die Bediener oder ein automatisiertes Inspektionssystem müssen die Spule auf Windungskreuzungen, Abstände, Drahtüberlappungen oder beschädigte Isolierung kontrollieren.
4.6 Befestigung der Spule
Sobald die erforderliche Anzahl an Windungen erreicht ist, sollte die Wicklung fixiert werden, um die Form der Spule zu erhalten.
Die Hersteller verwenden je nach Anwendung folgende Methoden:
Geklebt
Thermische Verarbeitung
Selbstbindende Glasur
Mechanische Verbindungselemente 8.1. Einleitung
Schutzschicht
Diese Befestigungsmethode sollte die elektrischen Eigenschaften oder die Betriebstemperatur der Spule nicht negativ beeinflussen.
4.7 Erstellung und Beendigung der Leads
Die Anfangs- und Enddrähte sollten gemäß den Kundenanforderungen verarbeitet werden.
Nachfolgend finden Sie Beispiele für die Beendigungsmethoden:
Freiliegende Drahtenden
Verzinnte Bleie
Lötanschlüsse
Crimp-Anschlussklemmen
Leiterplatten-Montageanschlüsse
Die Anschlüsse sollten kontrolliert werden, da eine falsche Anschlusskonfiguration Montageprobleme verursacht.
4.8 Inspektion und Prüfung der fertigen Spule
Die Wicklung der Luftspule ist der Prozess der Qualitätskontrolle der Spule.
Folgende Tests werden typischerweise durchgeführt:
Induktivitätsprüfung: Überprüft, ob die Spule innerhalb ihrer elektrischen Werte liegt.
Gleichstrom-Widerstandsprüfung: Überprüft den Widerstand auf Fehler wie falsche Drahtgröße, schlechte Verbindungen oder Wicklungsfehler.
Sichtprüfung: Überprüft die Wicklungskonsistenz, den Isolationszustand, die Positionen und die physikalischen Abmessungen der Zuleitungen.
Hochfrequenztest: Die Hersteller können den Q-Faktor, die Impedanz, die Eigenresonanzfrequenz und andere Eigenschaften für HF-Anwendungen testen.
Dimensionsprüfung: Überprüft Durchmesser, Länge, Steigung und Position der Anschlüsse an der Spule.

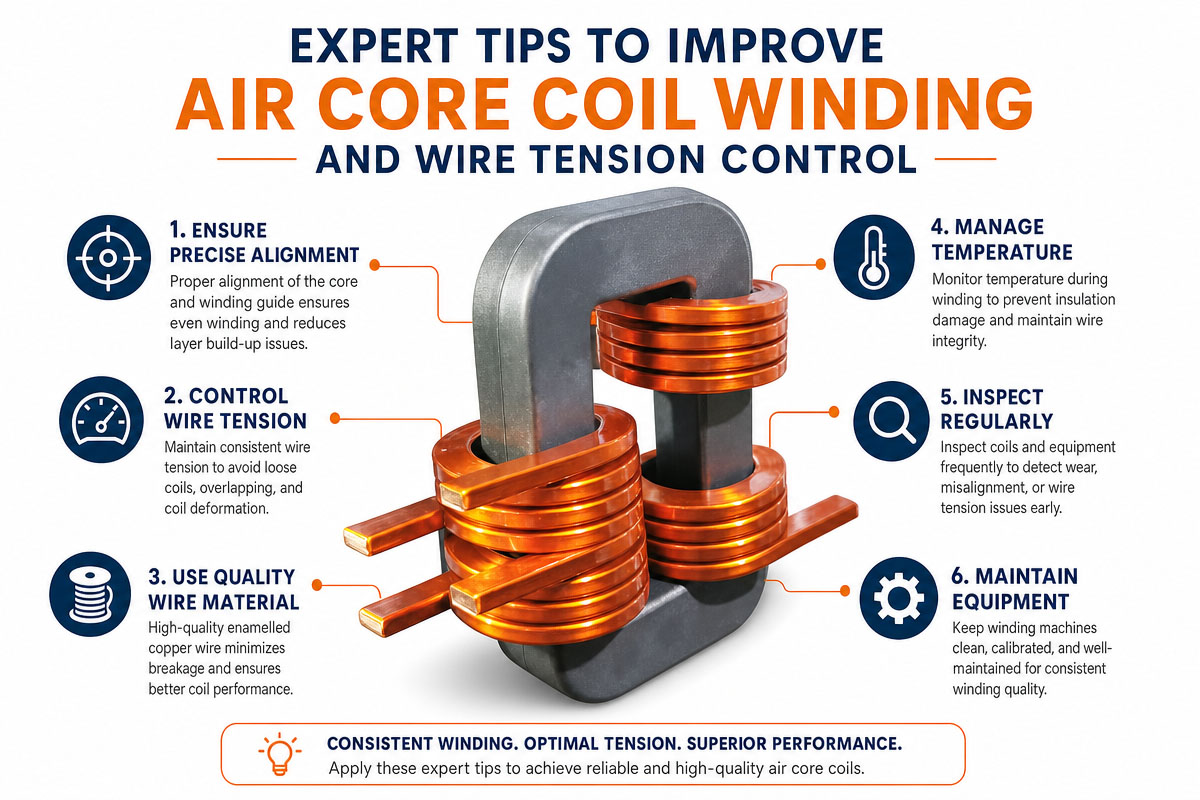

Kapitel 5: Expertentipps zur Verbesserung der Drahtspannungsregelung bei Luftspulenwicklungen
Der wichtigste Parameter bei der Luftspulenwicklung ist die konstante Drahtspannung. Das automatische Spannungsregelungssystem trägt dazu bei, die Abweichungen zwischen den einzelnen Spulen und die Verformung des Drahtes zu minimieren.
Genaue Abbiegeverfolgung
Die Windungszahl sollte nach Möglichkeit automatisch geregelt werden. Fehler bei der Windungszahl können zu einer außerhalb der Toleranz liegenden Induktivität der fertigen Spule führen.
Optimierung der Wicklungssteigung
Die elektrischen Eigenschaften der Spule hängen von der Windungszahl ab. Enge Wicklungen ermöglichen kleine Spulenabmessungen, während lockere Wicklungen die parasitäre Kapazität verringern und die Hochfrequenzeigenschaften verbessern.
Verwendung der Präzisionswerkzeuge
Die präzisen Dorne und Wickelwerkzeuge verbessern die Maßgenauigkeit der Spulen. Die Spezialwerkzeuge steigern die Qualität und Effizienz der kundenspezifischen Industriespulen.
Überwachung der Drahtisolierung
Diese Beschädigung des Lacks kann zu Kurzschlüssen zwischen den Windungen oder zu Zuverlässigkeitsproblemen führen. Daher sind glatte Drahtführungen und Werkzeuge mit angemessenem Anpressdruck erforderlich.

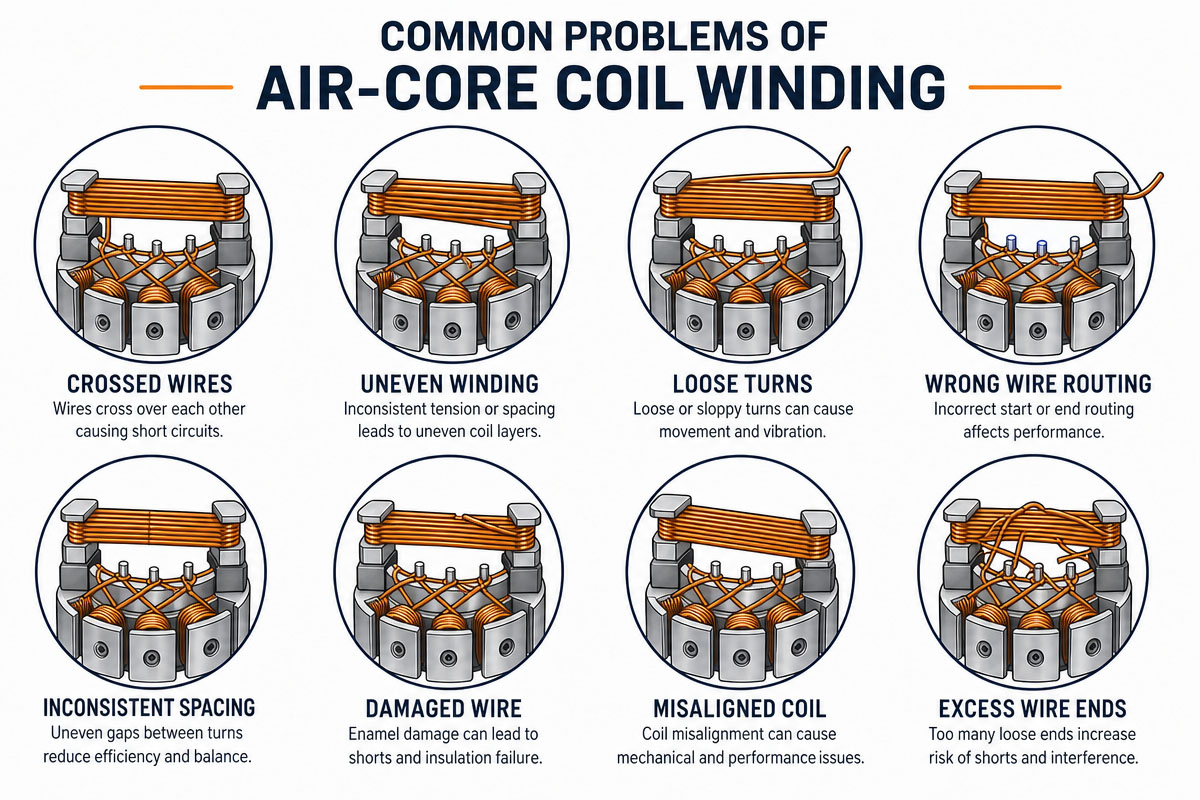

Kapitel 6: Häufige Probleme bei der Wicklung von Luftspulen
Turns Inegal
Die ungleichmäßige Wicklung kann durch eine instabile Drahtspannung, falsche Teilungseinstellungen oder eine falsche Maschinenkalibrierung verursacht werden.
Lösung: Überprüfen Sie das Spannungssystem, die Traverseneinstellungen und das Wickelprogramm.
Schlechte Induktivität
Eine falsche Windungszahl, falsche Spulenabmessungen, ein falscher Wicklungsabstand oder eine falsche Drahtposition verursachen Schwankungen der Induktivität.
Lösung: Überprüfen Sie alle Wicklungsparameter. Kontrollieren Sie die Spulenabmessungen nach dem Wickeln.
Beschädigte Kabelisolierung
Übermäßige Spannung, scharfe Werkzeugkanten und unsachgemäße Handhabung des Drahtes können die Isolierung beschädigen.
Lösung: Mechanische Belastung minimieren. Drahtverlauf und Wickelwerkzeuge überprüfen.
Enträtseln
Lose Windungen verursachen Veränderungen der Spulengeometrie und Inkonsistenzen der elektrischen Eigenschaften.
Lösung: Erhöhen Sie die Wicklungsspannung. Die Wicklungsspannung darf jedoch nicht zu hoch angezogen werden.
Bleiprobleme
Eine falsche Kabellänge oder -position macht die automatisierte Montage unmöglich.
Lösung: Die Abmessungen der Zuleitungen und die Anforderungen an die Anschlussklemmen müssen in die ursprüngliche Wicklungszeichnung aufgenommen werden.
Kapitel 7. Anwendungen von Luftspulen
Die hochwertige Luftspulenwicklung findet in einer Vielzahl von Industrieanwendungen Verwendung.
HF- und drahtlose Kommunikation
Die HF-Filter, Anpassungsnetzwerke, Oszillatoren und Antennen verwenden Luftspulen.
Sensors
Die Spulen dienen der Erfassung von Veränderungen im elektromagnetischen Feld. Sie werden in vielen Sensoren eingesetzt.
Automotive Electronics
Die kundenspezifischen Spulen können in elektronische Steuerungssysteme, Kommunikationsmodule und Sensoren integriert werden.
Biomedizinische Elektronik
Die speziellen elektronischen Geräte, die stabile elektrische Eigenschaften erfordern, verwenden Präzisionsspulen.
Leistungselektronik: Luftspulen sind in einigen Hochfrequenz-Leistungsanwendungen sehr effektiv, um die Einschränkungen von Magnetkernen zu vermeiden.

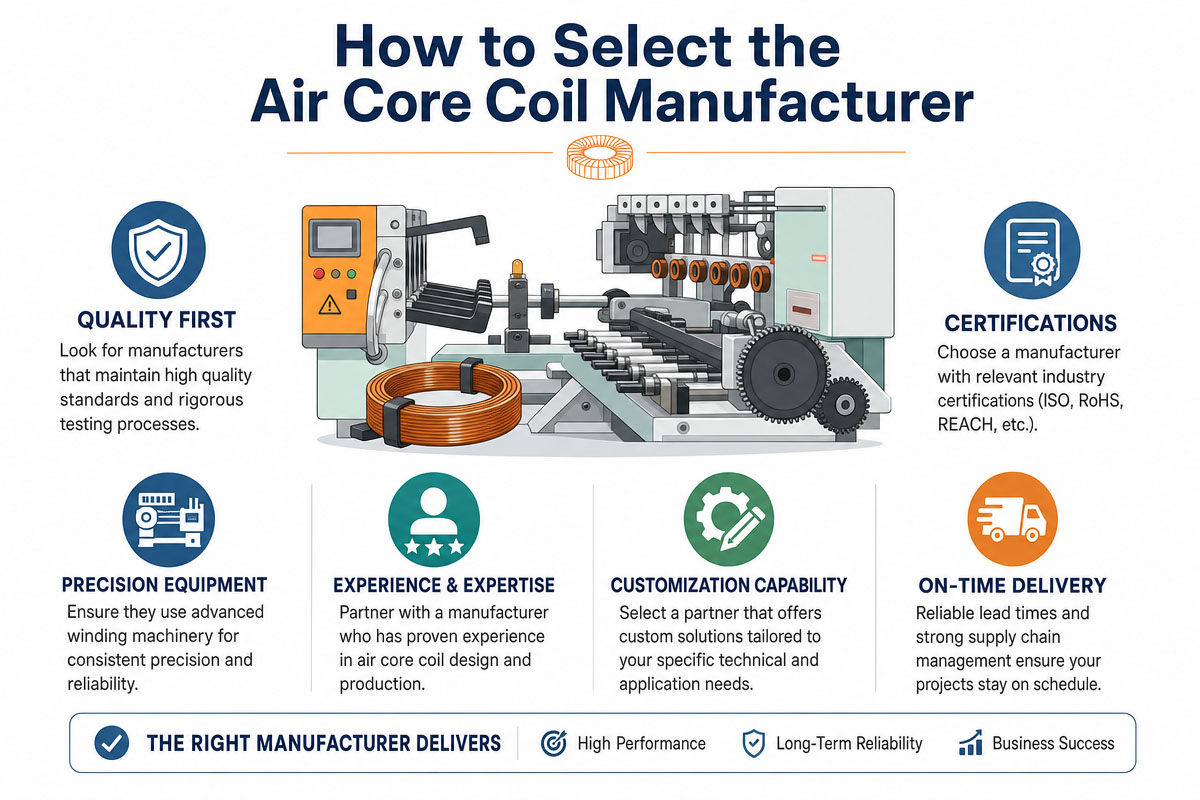

Kapitel 8: Wie man die Auswahl trifft Hersteller von Luftspulen
Achten Sie beim Kauf der maßgefertigten Spulen nicht auf den Preis pro Stück.
Bitten Sie den Hersteller, Ihnen folgende Informationen zur Verfügung zu stellen:
Drahtgrößenkapazität
Wicklungsdurchmesserbereich
Genauigkeit der Umdrehungszählung
Spannungsregelungskapazität
Induktivitätstoleranz
Hochfrequenztest
- Prüfung der Abmessungen
Prototyping-Kapazität
Produktionskapazitäten
Qualitätskontrollverfahren
Der Hersteller verfügt über Anlagen zur Herstellung von Luftkernspulen, Präzisionswerkzeuge, Prüfgeräte und Prozesskontrollsysteme und kann qualitativ hochwertige Produkte für anspruchsvolle Anwendungen liefern.
Kapitel 9: Häufig gestellte Fragen zur Luftspulenwicklung
9.1 Was ist eine Luftspulenwicklung?
Die Wicklung einer Luftspule besteht aus isoliertem, leitfähigem Draht ohne magnetischen Kern. Dadurch entsteht die Spule. Wird Strom durch diese Spule geleitet, wird ein elektromagnetisches Feld erzeugt.
9.2 Welcher Draht wird für die Wicklung einer Luftspule verwendet?
Am häufigsten wird emaillierter Kupferdraht verwendet, da er eine hohe Leitfähigkeit, Flexibilität und eine kompakte Isolierung aufweist. Der Drahtdurchmesser hängt von Stromstärke, Widerstand und den erforderlichen Abmessungen ab.
9.3 Welchen Einfluss hat die Windungszahl auf eine Luftspule?
„Je höher die Windungszahl, desto höher ist im Allgemeinen die Induktivität. Die Induktivität der letzten Spule hängt jedoch von vielen Parametern ab, wie beispielsweise dem Durchmesser, der Länge, dem Abstand und der Geometrie der Wicklung.“
9.4 Warum ist die Spannung des Drahtes wichtig?
Um gleichmäßige Windungen und gleichbleibende Spulenabmessungen zu gewährleisten, wird der Draht konstant gespannt. Ist die Spannung zu hoch, wird der Draht beschädigt oder gedehnt. Ist sie zu niedrig, wird die Wicklung locker und ungleichmäßig.
9.5 Sind die Luftspulen kundenspezifisch gefertigt?
Ja. Der Hersteller kann Drahtdurchmesser, Windungszahl, Spulengröße, Wicklungsteilung, Anschlusskonfiguration, Isolierung und elektrische Eigenschaften an die jeweiligen Anwendungsanforderungen anpassen.
9.6 Wie testet man eine Luftspule?
Die üblichen Prüfverfahren umfassen Induktivität, Gleichstromwiderstand, Abmessungen, Sichtprüfung, Isolationsintegrität und Hochfrequenzeigenschaften wie Gütefaktor und Eigenresonanzfrequenz.
9.7 In welchen Branchen werden Luftspulen verwendet?
Die Luftspulen werden in der HF-Kommunikation, in Antennen, Sensoren, Automobilelektronik, Medizinelektronik, industriellen Steuerungen und anderen Hochfrequenzschaltungen eingesetzt.
9.8 Wodurch ändert sich die Induktivität der Luftspule?
Die häufigsten Ursachen sind uneinheitliche Windungszahlen, Abweichungen im Drahtdurchmesser, falsche Wicklungssteigung, Maßabweichungen, instabile Spannung und Änderungen in der Spulengeometrie.
9.9 Wickeln von Luftkernspulen – Automatisches oder manuelles Wickeln?
Die manuelle Wicklung eignet sich für Prototypen. Die automatische Wicklung bietet eine höhere Konsistenz, genauere Windungszahl, präzisere Spannungsregelung und präzisere Maßhaltigkeit in der Fertigung.
9.10 Welche Informationen muss ich angeben, um eine kundenspezifische Luftspule herzustellen?
benötigte Induktivität
Toleranz
Betriebsfrequenz
Aktuell
Drahtdurchmesser (falls bekannt)
Zugnummer (falls bekannt)
Spulenabmessungen
Wicklungsabstand
Leitungskonfiguration
Betriebstemperatur
Jährliche Menge. Technische Zeichnungen oder Muster können ebenfalls hilfreich sein.
Kapitel 10: Fazit
Die Wicklung einer Luftspule ist das Ergebnis einer Kombination aus elektrischer Konstruktion und präziser mechanischer Fertigung. Die Windungszahl ist nur einer der Parameter. Viele weitere Faktoren beeinflussen die Leistung der fertigen Spule. Das Endergebnis hängt unter anderem von der Drahtauswahl, der Wicklungsspannung, der Steigung, der Spulengeometrie, der Isolierung, den Anschlüssen und der Prüfung ab.
Für Prototypen und die industrielle Fertigung ist ein kontrollierter Wicklungsprozess erforderlich, um eine stabile Induktivität, zuverlässige mechanische Abmessungen und elektrische Eigenschaften zu erzielen.
Die ausgefeilten Prüfverfahren, die präzisen Wickelgeräte, die kontrollierte Drahtspannung und die speziell entwickelten Werkzeuge ermöglichen es den Herstellern, Luftspulen für anspruchsvolle HF-, Sensor-, Automobil-, Kommunikations- und Elektronikanwendungen herzustellen.
