Kapitel 1: Einführung
Angesichts des wachsenden Gesundheitsbewusstseins der Öffentlichkeit und der steigenden Erwartungen der Nutzer haben moderne Wasserspender ihre ursprüngliche Funktion als Trinkgeräte längst übertroffen. Heutige Wasserspender integrieren Heizen, Kühlen, mehrstufige Filtration, Sterilisation und intelligente elektronische Steuerung und bilden so ein komplexes mechatronisches System. Innerhalb dieses Systems regelt das Magnetventil als zentrale hydraulische Steuerkomponente die Wasserzufuhr, -verteilung, -absperrung und den Sicherheitsschutz.
Da Magnetventile in direkten Kontakt mit Trinkwasser kommen, haben deren Konstruktion, Auswahl und Anwendung entscheidenden Einfluss auf Sicherheit, Hygiene, Zuverlässigkeit, Geräuschentwicklung und das gesamte Nutzererlebnis. Dieser Artikel analysiert systematisch den Einsatz von Magnetventilen in Wasserspendern aus ingenieurtechnischer Sicht und behandelt Anwendungsszenarien, Lösungsentwicklung, Prüfung und Verifizierung, Vor- und Nachteile sowie bewährte Lösungen für häufige Betriebsprobleme.
Kapitel 2: Szenarioanforderungen: Wesentliche Spezifikationen für die Wasserkreislaufsteuerung
Wasserspender, die in unterschiedlichsten Umgebungen wie Wohnhäusern, Arbeitsplätzen, Bildungseinrichtungen, Gesundheitseinrichtungen und öffentlichen Einrichtungen weit verbreitet sind, weisen verschiedene Betriebsbedingungen und Zuverlässigkeitsanforderungen auf. Ungeachtet dieser kontextuellen Unterschiede gelten jedoch einige grundlegende Anforderungen universell.
2.1 Sicherheit und Hygiene haben höchste Priorität.
Da Magnetventile direkt mit Trinkwasser in Kontakt kommen, ist die Einhaltung der Normen für lebensmittelkonforme Materialien unerlässlich. Alle wasserberührenden Komponenten müssen während der gesamten Lebensdauer des Produkts vor Materialaustritt, Geruchsbildung, Bakterienwachstum und Sekundärkontamination geschützt sein.
2.2 Präzise Steuerung und ein gleichmäßiger Durchfluss sind unerlässlich.
Eine präzise Schaltsteuerung ist in den folgenden Szenarien von entscheidender Bedeutung:
Wasserentnahme aus der städtischen Wasserversorgung.
Die Bereitstellung von warmem und kaltem Wasser.
Tankbefüllung und Flüssigkeitsstandregulierung.
Eine instabile Ventilfunktion kann sich durch Tropfenbildung, Rückfluss, Druckschwankungen oder unvollständige Abdichtung äußern und dadurch sowohl die Zufriedenheit der Anwender als auch die Zuverlässigkeit des Systems beeinträchtigen.
2.3 Anpassungsfähigkeit an vielfältige Bedingungen
Das im Wasserspender eingesetzte Magnetventil muss unter verschiedensten Bedingungen eine zuverlässige Funktionsfähigkeit aufweisen:
Ein breites Temperaturspektrum, das kaltes, zimmerwarmes und heißes Wasser umfasst
Schwankende Einlassdrücke
Unterschiedliche Datenverkehrsanforderungen sowohl für private als auch für gewerbliche Anwendungen.
2.4 Minimale Geräuschentwicklung und verlängerte Lebensdauer
Ventile, die sowohl im Büro als auch im Haushalt eingesetzt werden, müssen geräuscharm arbeiten, während die häufigen Betätigungszyklen eine hohe mechanische und elektrische Belastbarkeit erfordern.
2.5 Fehlertoleranter Betrieb
Im Falle eines Stromausfalls oder einer Systemstörung müssen die Ventile in einen sicheren Zustand zurückkehren, um das Risiko von Leckagen, Überlaufen oder Trockenlauf des Heizgeräts zu minimieren.
Kapitel 3: Lösungsdesign: Auswahl und strukturelle Verfeinerung
Ein systematisches Vorgehen bei der Auswahl von Magnetventilen ist entscheidend, um eine optimale Kompatibilität innerhalb des gesamten Wasserkreislaufs und seines elektronischen Steuerungssystems zu gewährleisten.
3.1 Funktionale Positionierung innerhalb eines Wasserkreislaufsystems
Magnetventile erfüllen im Allgemeinen drei Hauptfunktionen:
Das Einlassregelventil regelt die Durchflussrate des einströmenden Leitungswassers in das Filter- oder Speichersystem.
Das Wasserauslassregelventil steuert den Ausfluss von heißem, kaltem oder zimmerwarmem Wasser.
Das Sicherheitsventil unterbricht in Verbindung mit einem Flüssigkeitsstandsensor und einem Temperaturregler die Wasserzufuhr bei Störungen wie Überhitzung oder niedrigem Wasserstand.
Jeder dieser Standorte stellt spezifische Anforderungen hinsichtlich Druck, Temperatur und Reaktionszeit.
3.2 Auswahl des Magnetventiltyps
Direktwirkende Magnetventile zeichnen sich durch eine schnelle Reaktionszeit im Millisekundenbereich aus und arbeiten ohne die Notwendigkeit eines Differenzdrucks.
Pilotgesteuerte Magnetventile eignen sich gut für Niederdruck- oder Tanksysteme.
Diese Ventile eignen sich auch für Anwendungen, die höhere Drücke und Durchflussraten erfordern.
Sie sind auf Energieeffizienz ausgelegt und eignen sich hervorragend für den Dauerbetrieb.
Man findet sie häufig in Wasserspendern mit Direktdurchfluss.
Normalerweise geschlossene (NC) Ventile sind der Industriestandard; sie schließen sich automatisch, wenn die Stromversorgung unterbrochen wird, um die Sicherheit zu erhöhen.
3.3 Auslegung der wichtigsten Parameter
Spannung: 12 V oder 24 V Gleichstrom sind die Norm für eine stabile, geräuscharme intelligente Steuerung, obwohl in einigen älteren Ausführungen noch Wechselstromoptionen verwendet werden.
Druckbereich: Im Allgemeinen sind diese Ventile für einen Druck von 0.1–0.6 MPa ausgelegt und entsprechen damit den Drucknormen für die kommunale Wasserversorgung.
Fließrate:
Haushaltseinheit: 1–2 Liter/Minute
Gewerbliche Einheiten: 3–5 Liter/Minute
Temperaturbereich: Muss kaltem Wasser von 0–10 °C und heißem Wasser bis zu 95–100 °C standhalten können.
3.4 Materialien und Sanitärgestaltung
Ventilkörpermaterial: lebensmittelechtes PP, ABS oder Edelstahl 304
Dichtungsmaterial: Hochtemperaturbeständiges, geruchloses Silikon in Lebensmittelqualität oder EPDM-Kautschuk.
Strömungsweggestaltung: Glatte interne Geometrie ohne Totzonen zur Minimierung der Biofilmbildung.
Kapitel 4: Implementierung und Fehlersuche: Vom Prototyp zur Systemintegration
Eine ordnungsgemäße Integration während der Prototypenphase wirkt sich direkt auf die Stabilität und Langzeitzuverlässigkeit der Serienproduktion aus.
Dichtheitsprüfung: Druckbeständigkeitsprüfung und Langzeit-Speicherprüfung bei 1.2-fachem Nenndruck.
Geräusch- und Vibrationskontrolle: Betriebsgeräusche und Vibrationen liegen bei ≤45 dB dank Gummi-Vibrationsdämpfungspads, optimierten Montagehalterungen und kontrollierbaren Luftstromwegen.
Anpassung der Reaktionszeit: Gewährleistet sofortiges Anlaufen und vollständiges Abschalten ohne Nachtropfen oder Wasserschlag.
Die Integration der Steuerungslogik erfordert die Überprüfung der Verriegelungsgenauigkeit zwischen Sensoren und Motherboard, um die Funktionsfähigkeit der Abschaltmechanismen bei niedrigem Wasserstand, des Überhitzungsschutzes und der Sicherheitsmechanismen bei Stromausfall sicherzustellen.
Kapitel 5: Leistungsverifizierung: Leistungs- und Zuverlässigkeitsprüfung
Magnetventile müssen vor der Serienproduktion umfassend geprüft werden.
Für die Lebenszyklusprüfung sind mindestens 500,000 Ein-/Ausschaltzyklen unter realen Betriebsbedingungen erforderlich.
Die Sicherheitssimulation umfasst Fehlerzustandstests, darunter Stromausfälle, Blockaden und Leerlaufszenarien.
Die Umweltprüfung umfasst die Exposition gegenüber hoher Luftfeuchtigkeit, Temperaturwechseln und längerem Eintauchen in 95 °C heißes Wasser.
Die Überprüfung der Hygiene umfasst Geruchs-, Einweich- und Materialauslaugungstests, um die Einhaltung der Trinkwassernormen zu bestätigen.
Ein gründlich validiertes Design kann die Leckageraten auf unter 0.1 % senken und somit die Kundenzufriedenheit erheblich steigern.
Kapitel 6: Wesentliche Vor- und Nachteile von Magnetventilen
6.1 Vorteile
CNC-Konstruktion ermöglicht die Erreichung einer hohen Sicherheitsredundanz.
Schnelle und präzise Ein-/Ausschaltfunktion.
Überlegenes Hygienemanagement.
Platzsparendes Design, das die Systemintegration erleichtert.
Unkomplizierte elektrische Steuerung.
6.2 Nachteile:
Anfälligkeit für mangelhafte Wasserqualität.
Dichtungsschäden bei längerer Einwirkung hoher Temperaturen.
Potenzial für Lärm und Wasserschlag.
Die Auswahl der falschen Option schränkt den Druckbereich ein.
Ein geöffnetes Ventil verbraucht kontinuierlich Strom.

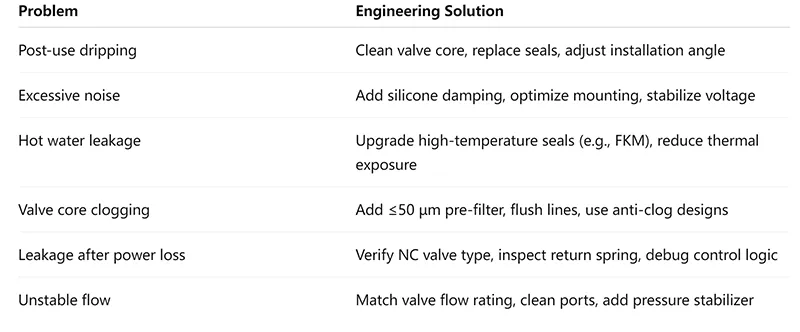

Kapitel 7: Häufige Probleme und technische Lösungen
Kapitel 8: Zusammenfassung der Erfahrungen: Wichtigste Anwendungspunkte
Alle Bauteile, die mit Flüssigkeiten in Berührung kommen, müssen aus lebensmittelgeeigneten Materialien hergestellt sein.
Normalerweise geschlossene Ventile sind die Grundlage für sichere Konstruktionen.
Systemkompatibilität ist wichtiger als individuelle Spezifikationen.
Frühe und strenge Tests gewährleisten Produktionsstabilität.
Anpassungsfähigkeit an die Wasserqualität verlängert die Lebensdauer des Ventils
Lärmminderungsmaßnahmen müssen so früh wie möglich geplant und nicht erst nachträglich hinzugefügt werden.
Kapitel 8: Zusammenfassung
In der Wasserspenderbranche haben Sicherheit, Hygiene und Zuverlässigkeit höchste Priorität. Magnetventile sind nicht nur hydraulische Steuerungskomponenten, sondern auch entscheidende Sicherheitsgaranten für das gesamte System. Durch wissenschaftliche Bedarfsanalyse, präzise Ventilauswahl, strenge Überprüfung und proaktive Problemlösung gewährleisten Magnetventile eine stabile, sichere und effiziente Steuerung des Wasserkreislaufs.
Da sich Wasserspender stetig weiterentwickeln und ein intelligenteres, energieeffizienteres und komfortableres Nutzererlebnis bieten, wird sich auch die Magnetventiltechnologie weiterentwickeln – hin zu geringerer Geräuschentwicklung, längerer Lebensdauer, niedrigerem Energieverbrauch und höherer Beständigkeit gegen Verunreinigungen. Dadurch festigt sie ihre unverzichtbare Rolle in der modernen Hausgerätetechnik.
Kapitel 9: Häufig gestellte Fragen (FAQ): Magnetventile in Wasserspendern
1. Welche Rolle spielt das Magnetventil in einem Wasserspender?
Das Magnetventil steuert das Ein- und Ausschalten der Trinkwasserzufuhr im Wasserspender. Es regelt die Wasserentnahme, die Warm- und Kaltwasserversorgung, die Befüllung des Wassertanks und die Sicherheitsabschaltung und gewährleistet so eine präzise hydraulische Steuerung sowie die Vermeidung von Leckagen oder Trockenlauf.
2. Warum werden in Wasserspendern normalerweise geschlossene (NC) Magnetventile verwendet?
Normalerweise geschlossene Magnetventile unterbrechen den Wasserfluss automatisch bei Stromausfall und sind daher die sicherste Wahl für Wasserspender. Diese ausfallsichere Konstruktion verhindert unkontrollierte Leckagen, Überläufe und Trockenlauf des Heizelements im Falle einer Fehlfunktion oder eines Stromausfalls.
3. Sind Magnetventile sicher in Trinkwassersystemen einsetzbar?
Ja, bei fachgerechter Konstruktion. Magnetventile für Wasserspender bestehen aus lebensmittelechten Materialien wie PP, ABS oder Edelstahl 304 und sind mit lebensmittelechten Silikon- oder EPDM-Dichtungsringen ausgestattet. Diese Materialien verhindern Gerüche, Leckagen und Sekundärverunreinigungen und erfüllen somit die Trinkwassernormen.
4. Das optimale Magnetventil für einen Wasserspender hängt von den jeweiligen Betriebsparametern ab.
Direktwirkende Magnetventile zeichnen sich durch ihre schnelle Betätigung und ihren unkomplizierten Aufbau aus und eignen sich daher ideal für Anwendungen mit Niederdruck- oder tankbasierten Systemen.
Umgekehrt eignen sich vorgesteuerte Magnetventile besser für Wasserspender, die unter Hochdruck- und Hochdurchflussbedingungen arbeiten.
Darüber hinaus sind aus Sicherheitsgründen die meisten Konstruktionen als normalerweise geschlossene Ausführungen ausgeführt.
5. Die Spannungsspezifikationen für Magnetventile von Wasserspendern liegen typischerweise im Bereich von 12 V oder 24 V Gleichstrom. Dies gewährleistet eine gleichbleibende Leistung, minimiert die Geräuschemissionen und ermöglicht die Kompatibilität mit modernen elektronischen Steuerungssystemen. Wechselstrom-Magnetventile können jedoch weiterhin in herkömmlichen Konstruktionen oder solchen mit hohem Kostendruck eingesetzt werden.
6. Die für das Magnetventil eines Wasserspenders erforderlichen Druck- und Durchflusswerte umfassen im Allgemeinen Folgendes:
Druck: 0.1–0.6 MPa, was dem typischen Bereich kommunaler Wasserversorgungssysteme entspricht.
Fließrate:
- Haushaltsspender: 1–2 Liter/Minute
- Gewerbliche Zapfsäulen: 3–5 Liter/Minute
- Durch die korrekte Abstimmung der Durchflussmengen lassen sich instabiler Verkehr, Lärm und vorzeitiger Verschleiß vermeiden.
7. Warum tropft das Magnetventil nach dem Ausgeben von Wasser?
Wassertropfen nach Gebrauch sind typischerweise auf Folgendes zurückzuführen:
- Ablagerungen oder Kesselstein im Ventilsitz
- Abgenutzte oder alte Dichtungsmaterialien
- Ein falscher Installationswinkel
Durch Reinigen des Ventileinsatzes, Ersetzen der Dichtungen und Anpassen des Einbauwinkels lässt sich dieses Problem in der Regel beheben.
8. Was verursacht übermäßige Geräusche beim Betrieb eines Magnetventils?
Die Geräusche könnten verschiedene Ursachen haben:
- Wasserschlag, der durch abruptes Betätigen eines Ventils entsteht.
- Eine starre Installation ohne Schwingungsdämpfung.
- Schwankungen der Versorgungsspannung.
Zu den Maßnahmen zur Lärmminderung gehören der Einsatz von Silikon-Dämpfungspads, die Optimierung der Strömungskanäle, die Spannungsstabilisierung oder die Installation von Drosselvorrichtungen am Ein- und Auslass.
