Anwendungsanalyse von Rohrzugmagneten in Banknotenzählmaschinen

Kapitel 1: Einführung

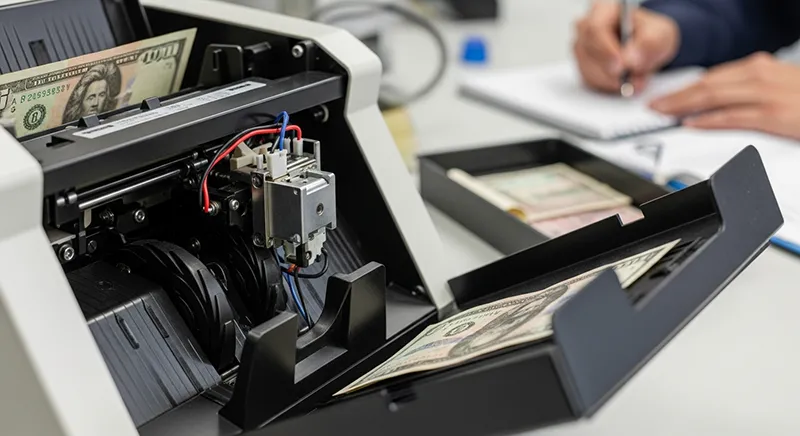

Banknotenzähler und andere Geräte zur Bargeldverarbeitung sind unverzichtbare Instrumente in Banken, Einzelhandelsgeschäften, Casinos, Finanzinstituten und Bargeldzentren. Gerade in Anwendungen mit höchsten Präzisionsanforderungen spielen rohrförmige Magnetventile als elektromagnetische Aktuatoren eine entscheidende Rolle. Ihre Hauptaufgabe ist die Ausführung sehr schneller mechanischer Vorgänge wie Torsteuerung, Banknotentrennung, Bremsen und Banknotenauswurf.

Im Vergleich zu herkömmlichen gerahmten/offenen Magnetspulen zeichnen sich Rohrzugmagnetspulen durch eine höhere Kraftdichte, schnellere Reaktionszeit, höhere magnetische Effizienz und überlegene mechanische Ausrichtungseigenschaften aus. Dieser Artikel widmet sich im Hinblick auf Banknotenprüfsysteme einer technischen Analyse von Rohrzugmagnetspulen. Dabei werden die Anforderungen an ihren Einsatz, die Auswahlkriterien, die Konstruktion, die Prüfung und Verifizierung, die Vor- und Nachteile sowie praktische Problemstellungen betrachtet.

Kapitel 2: Anwendungsanforderungen des Währungszählsystems

Banknotenzählanlagen arbeiten in einer anspruchsvollen Umgebung aus Mechanik und Elektrizität. Die Betriebsbedingungen von rohrförmigen Zugmagnetventilen müssen den Systemanforderungen entsprechen.

2.1. Schnelle Reaktionsgeschwindigkeit und Wiederholgenauigkeit

• Die Banknotenzählmaschinen arbeiten normalerweise mit einer Geschwindigkeit von 800 bis 1500 Banknoten pro Minute. Das Magnetventil muss Folgendes leisten:
• Reaktion innerhalb von Millisekunden
• Bietet gleichbleibende Schlagkraft.
• Hilft dabei, die Wiederholbarkeit von Zyklus zu Zyklus sicherzustellen.
• Ungenauigkeiten in der Systemdynamik könnten zu falschen Zählungen und/oder verklemmten Noten führen.

2.2 Exakte mechanische Steuerung.

• Als Betätigungsmittel werden im Allgemeinen rohrförmige Zugmagnetventile bevorzugt.
• Der Schaltmechanismus ist sehr wichtig.
• Es benötigt gefälschtes und fehlerhaftes Geld.
• Brems- oder Kupplungskomponenten.
• Sortiertrenner
• Solche Operationen erfordern eine kontrollierbare lineare Bewegung, eine präzise Positionierung während eines Hubs und einen zuverlässigen Rückprall.

2.3. Geringer Geräuschpegel und ruhiger Lauf.

Geldzählmaschinen werden üblicherweise in Büros oder Banken eingesetzt. Starke elektromagnetische Störungen oder Vibrationen können die Benutzererfahrung und die Qualitätswahrnehmung direkt beeinträchtigen.

2.4. Langes Leben trotz anstrengender Arbeitszeiten.

• Kommerzielle Banknotenprüfgeräte arbeiten unter hoher Belastung und führen oft Hunderttausende von Vorgängen täglich durch. Das Magnetventil muss daher folgenden Belastungen standhalten:
• Häufiges Radfahren mit hoher Geschwindigkeit.
• Kontinuierliche Hitzeeinwirkung.
• Der mechanische Verschleiß seiner beweglichen Teile.

2.5 Platzsparendes Design und flexible Integration.

• Moderne Banknotenprüfgeräte werden nach dem Prinzip eines kompakten, modularen Designs entwickelt. Rohrförmige Magnetventile mit Zugmechanismus kommen häufig zum Einsatz in:
• Eingeschränkte Installationsumgebungen.
• Online-Konfigurationen der Mechanik.
• Einfache Installation und Ausrichtung.

Kapitel 3: Warum ist ein rohrförmiges Zugmagnetventil die bevorzugte Option?

Aufgrund seiner strukturellen und elektromagnetischen Eigenschaften eignet sich der rohrförmige Solenoid besonders gut für den Einsatz in Banknotenerkennungssystemen.

Zu den wichtigsten Konstruktionsmerkmalen gehört ein zylindrischer Magnetkreis mit symmetrischer Magnetflussverteilung. Ein geschlossenes Stahlgehäuse erhöht die magnetische Effizienz. Ein präziser Führungsbolzen mit minimalem seitlichem Spiel ist ebenfalls ein entscheidendes Bauteil. Diese Konstruktionsmerkmale tragen gemeinsam zu einer stabilen Kraftabgabe bei und minimieren den Verschleiß bei hohen Drehzahlen.

Kapitel 4: Überlegungen zur Auswahl und zum technischen Entwurf

4.1. Betriebsart des Magnetventils
Die Zugbetätigung ist die Standardausführung, die zu Beginn des Hubs die maximale Kraft erzeugt, was für schnelles Öffnen und Bremsen des Tors von Vorteil ist. Die Wahl zwischen einem Federrückstellmechanismus und einem Schwerkraftrückstellmechanismus sollte sich nach der gewünschten Reaktionsgeschwindigkeit und der mechanischen Konstruktion richten.

4.2. Wichtigste elektrische Parameter
Die Nennspannung beträgt typischerweise 12 V oder 24 V Gleichspannung, um die Kompatibilität mit Steuerplatinen zu gewährleisten. Der Betrieb kann entweder intermittierend oder als Hochfrequenz-Impulsbetrieb erfolgen.
Der Stromverbrauch wird sorgfältig gesteuert, um die Wärmeentwicklung bei längerem Gebrauch auf ein Minimum zu reduzieren.
Die Pulsweitenmodulation (PWM) wird häufig eingesetzt, um die Halteleistung nach dem Einschalten eines Antriebs zu reduzieren.

4.3. Kraft-Hub-Anpassung
Die korrekte Abstimmung der Kraft-Weg-Kurve ist entscheidend:
Eine starke Anfangsspannung sorgt für einen schnellen Fortschritt.
Eine solide Endkraft sorgt für sicheren Halt.
Überdimensionierung kann zu mehr Lärm und Energieverschwendung führen.
Während des Auswahlprozesses werden technische Simulationen und physikalische Tests dringend empfohlen.

4.4. Mechanische Integration
Die Inline-Installation steigert die Effizienz der Kraftübertragung.
Stoßdämpfende Pads können dazu beitragen, Aufprallgeräusche zu reduzieren.
Gehärtete oder beschichtete Kolben haben eine längere Lebensdauer.
Präzise Ausrichtung verringert Reibung und Verkleben.

Kapitel 5: Implementierung und Fehlersuche

Die Leistungsfähigkeit des rohrförmigen Zugmagneten erfordert eine Validierung unter realistischen Betriebsbedingungen während der gesamten Prototypenentwicklung und Systemintegration.

Wesentliche Debugging-Verfahren umfassen:

• Beurteilung der Ansprechzeit: Sicherstellen, dass die Betätigung des Magnetventils innerhalb der vorgegebenen Auslegungsparameter liegt.
• Bestätigung der Hubgenauigkeit: Überprüfung der Integrität und des ungehinderten Ablaufs des mechanischen Hubs.
• Geräuschpegelmessung: Es ist sicherzustellen, dass der im Büro erzeugte Geräuschpegel 45 dB nicht überschreitet.
• Bewertung des Wärmeanstiegs: Überwachen Sie die Spulentemperatur während Perioden mit Spitzenlast.
• Frühe Optimierungsmaßnahmen können die Häufigkeit von Feldausfällen erheblich verringern.

Kapitel 6: Leistungs- und Zuverlässigkeitsprüfung

Vor der Massenproduktion ist eine gründliche Überprüfung unerlässlich, um die Langzeitstabilität zu bestätigen.
Folgender Test wird empfohlen:

• Lebensdauertest: Das Magnetventil muss mindestens 5 Millionen Zyklen unter realen Lastbedingungen unterzogen werden.
• Hitzebeständigkeit: Kann anhaltenden Hochfrequenzimpulsen bei erhöhten Temperaturen standhalten.
• Vibrations- und Schockprüfung: Nachahmung von Transport- und Betriebsvibrationen.
• Elektrische Stabilität: Bewertung der Spannungsschwankungen und der elektromagnetischen Verträglichkeit.
• Ein fachgerecht konstruiertes Rohrzug-Magnetventil kann die Kraftabweichung während seiner gesamten Betriebsdauer innerhalb von ±5 % halten.

Kapitel 7: Vorteile und Grenzen der Nutzung von Anwendungen für außerbörsliche Währungen

Kernvorteile

• Hohe Kraftdichte bei kompakter Bauform.
• Schnelle Reaktionszeit und hervorragende Wiederholgenauigkeit.
• Rohrförmige Führungen mindern den seitlichen Verschleiß.
• Reduzierung elektromagnetischer Störungen.
• Ermöglicht die modulare Integration.
• Mögliche Einschränkungen

Bei Betrieb unter extremen Bedingungen ist Wärmeentwicklung ein Problem. Die Kosten des Geräts sind höher als die eines einfachen offenen Magnetventils. Der Installationsprozess reagiert sehr empfindlich auf Fehlausrichtungen. Eine gut ausgelegte Ansteuerschaltung ist unerlässlich. Diese Einschränkungen lassen sich durch sorgfältige Systemplanung reduzieren.

Kapitel 8: Häufige Probleme und technische Lösungen

Problemlösungen im Ingenieurwesen

• Langsame Reaktion oder kein Trigger: Erhöhen Sie kurzzeitig den Treiberstrom; optimieren Sie die PWM-Kurve.
• Zu hohe Geräuschentwicklung: Dämpfungspads hinzufügen; Aufprallgeschwindigkeit reduzieren; Hub optimieren.
• Überhitzungsprobleme: Luftstrom verbessern; Einschaltdauer reduzieren; Spulenisolierung verbessern.
• Kolbenblockade; Ausrichtung verbessern; Oberflächenbeschichtung auftragen; Ablagerungen entfernen
• Druckabfall; Spannungsstabilität prüfen; verschlissene Federn austauschen

Kapitel 9: Zusammenfassung der Erfahrungen: Bewährte Verfahren in Schlüsselprojekten

Bei Hochgeschwindigkeitszählungen ist die Kraftstabilität wichtiger als die Spitzenkraft.
Die PWM-Ansteuerstrategie verbessert Effizienz und Lebensdauer deutlich.
Lärmschutzmaßnahmen müssen so früh wie möglich berücksichtigt werden und dürfen nicht erst im Nachhinein bedacht werden.
Die thermische Reserve bestimmt die Langzeitzuverlässigkeit.
Die mechanische Ausrichtung hat einen direkten Einfluss auf die Lebensdauer.

Kapitel 10: Zusammenfassung

In modernen Banknotenzählmaschinen bestimmt das rohrförmige Zugmagnetventil als zentraler elektromagnetischer Aktor maßgeblich Zählgeschwindigkeit, Genauigkeit, Geräuschpegel und Langzeitstabilität. Durch optimale Kraft-Hub-Abstimmung, optimierte elektrische Antriebstechnik, sorgfältige mechanische Integration und strenge Lebensdauertests gewährleistet das rohrförmige Zugmagnetventil auch unter extremen Betriebsbedingungen eine schnelle, präzise und wiederholgenaue Bewegung.

Da sich die Geräte zur Bargeldverarbeitung ständig in Richtung höherer Geschwindigkeiten, geringerer Geräuschentwicklung und intelligenterer Steuerungssysteme weiterentwickeln, bleiben rohrförmige Zugmagnetventile eine Eckpfeilertechnologie – sie verbessern sich ständig in Effizienz, Haltbarkeit und Integrationsflexibilität, um den anspruchsvollen Anforderungen der nächsten Generation von Banknotenzählern gerecht zu werden.
