Kapitel 1: Introduktion til elektromagneter vs. elektriske motorer
Blandt de mest anvendte elektromagnetiske enheder inden for industriel automation, forbrugerelektronik, medicinsk udstyr og produktionsmaskiner er elektromagneter og elektriske motorer. Begge disse enheder fungerer ved hjælp af elektricitet og magnetfelter. Formålene med begge disse teknologier er dog meget forskellige. Elektromagneten er en enhed, der omdanner elektricitet til et magnetfelt, der kan tændes og slukkes. Elektromotoren er en enhed, der omdanner elektricitet til roterende mekanisk bevægelse.
Strukturen i begge enheder omfatter spoler og magnetiske materialer; derfor har mange ingeniører, indkøbschefer og produktdesignere en tendens til at forveksle disse to teknologier. Sondringen mellem dem spiller dog en vigtig rolle i valget af den rigtige komponent til et projekt.
I denne vejledning om elektromagneter og elektriske motorer vil vi gennemgå arbejdsprincipper, strukturer, anvendelser, fordele, ulemper og tips til, hvordan du vælger den rigtige komponent til dit projekt.
Kapitel 2: Hvad er en elektromagnet?
Elektromagneter er magneter, der kun fungerer, hvis der flyder strøm gennem spolen og producerer et magnetfelt. Elektromagneter kan tændes og slukkes øjeblikkeligt [i modsætning til permanente magneter, som ikke kan]. Derfor er de ideelle til automatiserede styresystemer.
Den magnetiske kraft er afhængig af:
Antal vindinger af ledningen
Strømmen flyder gennem spolen
Kernens indhold
Luftrum
Forsynet spænding
Elektromagneter anvendes i vid udstrækning i:
Spoler
Elektromagnetisk lås
Magneter til løft
Industrielle aktuatorer
Medicinsk udstyr
Sorteringsudstyr
Kapitel 3: Hvad er en elektrisk motor?
En elektrisk motor er en elektromekanisk enhed, der omdanner elektrisk energi til kontinuerlig mekanisk rotationsenergi.
I modsætning til elektromagneten producerer en elektrisk motor roterende magnetfelter, der driver en aksel.
Elektriske motorer anvendes i vid udstrækning i:
Ventilatorer og pumper
Transportsystem
CNC maskine
Robotter
Elektriske biler
Hvidevarer

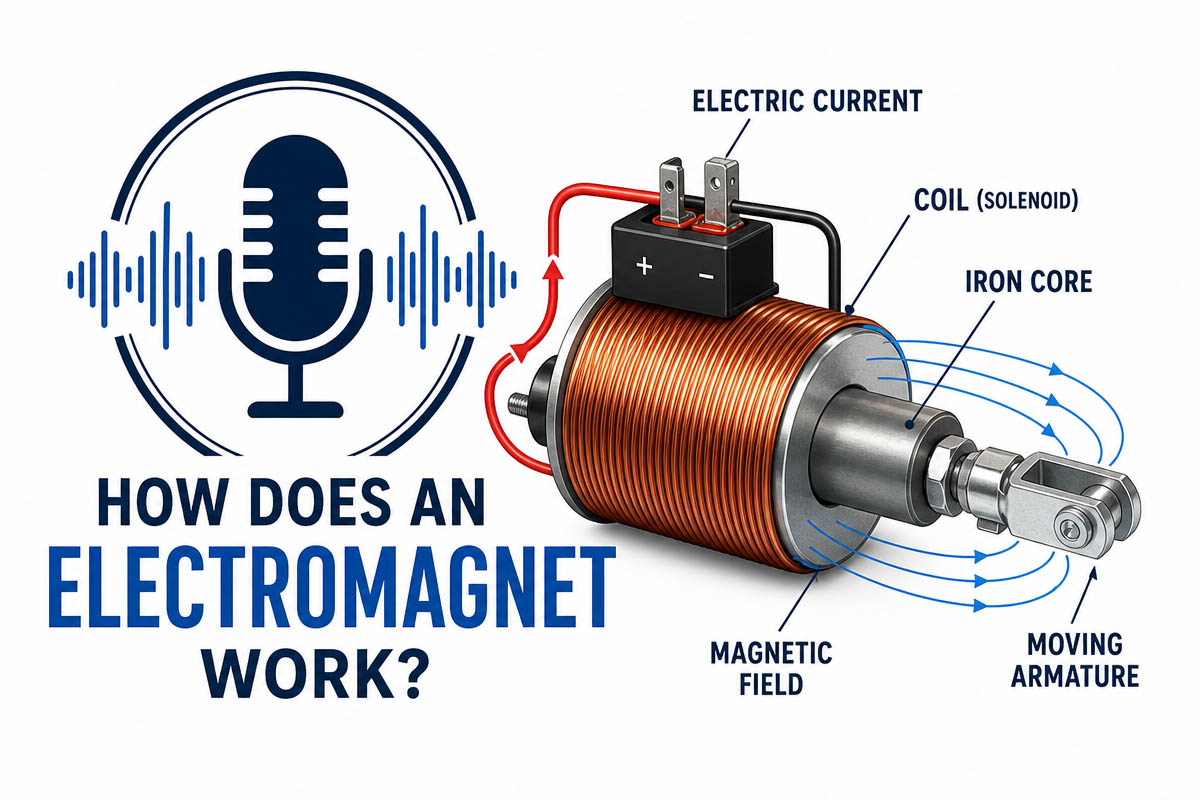

Kapitel 4: Hvordan fungerer elektromagneter?
4.1 Princippet for en elektromagnets funktion ligger i ampereloven.
Ved at føre en elektrisk strøm gennem en kobberspole producerer vi et magnetfelt omkring lederen.
Magnetfeltet forstærkes betydeligt af tilstedeværelsen af en blød jernkerne. Jerns magnetiske permeabilitet er høj.
Hvis strømmen afbrydes:
Magnetfeltet forsvinder.
Tyngdekraften eller fjederen vil føre stemplet eller den tiltrukne genstand tilbage til sin udgangsposition.
På grund af den enkle ON/OFF-betjening er elektromagneter fremragende til lineær aktivering.
4.2 komponenter
Boliger
Stempel (hvis relevant)
Kobberspiral
Blød jernkerne
Forår (hvis nogen)
4.3 Manipuleret af den magnetiske kraft
Nuværende
Spænding
Spolens modstand
Luft hul
Antal sving
Kapitel 5: Virkemåde for elektriske motorer
Elektriske motorer fungerer efter Lorentz-kraftprincippet.
Strømmens passage gennem spolerne i magnetfeltet frembringer kraften.
Samspillet mellem statorens og rotorens magnetfelter producerer et konstant rotationsmoment.
Kommutering udføres på forskellige måder afhængigt af motortypen:
Pensler
Elektronisk kontrolenhed
Frekvensregulering af AC
Elektriske motorer producerer ikke kun en trækkraft, men de roterer hele tiden.
Primær output
Speed
Moment
Mekanisk energi
Industrielle applikationer
Anvendelser af en elektromagnet
Der findes næsten intet automatiseringssystem, hvor der ikke er behov for kontrolleret lineær bevægelse eller magnetisk fastholdelse; og derfor anvendes elektromagneter i vid udstrækning til disse formål.
Eksempler på typiske anvendelser er:
Elektromekaniske ventiler
Dørlåse
Automatiske pengeautomater
Tekstilmaskiner
Medicinsk analyseudstyr
Emballeringsmaskiner
Sorteringssystemer
Automationsindustrien
Magnetiske elevatorer
Brændstofindsprøjtningssystemer
Aktuatorer til biler
Reaktionstiden på millisekunder gør elektromagneter ideelle til hurtig omskiftning.
Kapitel 6: Elektromagneter vs. elektriske motorer: struktur og funktionsbeskrivelse
6.1 Struktursammenligning
| Component | elektromagnet | Elektrisk motor |
| Coil | Ja | Ja |
| Jernkerne | Ja | Ja |
| Permanent magnet | Valgfri | Tit |
| rotor | Ingen | Ja |
| Shaft | Ingen | Ja |
| Lejer | Ingen | Ja |
| kommutator | Ingen | Sommetider |
| Motion | Lineær tiltrækning | Kontinuerlig rotation |
| controller | Simpel TIL/FRA | Hastigheds- og momentkontrol |
Elektriske motorer har betydeligt flere mekaniske komponenter end elektromagneter.
6.2-funktion Sammenligning
| Feature | elektromagnet | Elektrisk motor |
| Formål | Skab magnetisk kraft | Skab rotationsbevægelse |
| Produktion | Træk, hold, skub | Rotation |
| Motion | Lineær | Rotary |
| Respons | Ekstremt hurtigt | Hurtigt |
| kontrol | Simpelt | Mere komplekst |
| Energikonvertering | Elektrisk → Magnetisk | Elektrisk → Mekanisk |
| Vedligeholdelse | Meget lav | Moderat |
| Levetid | Meget lang | Afhænger af lejer |
| Pris | Sænk | Højere |

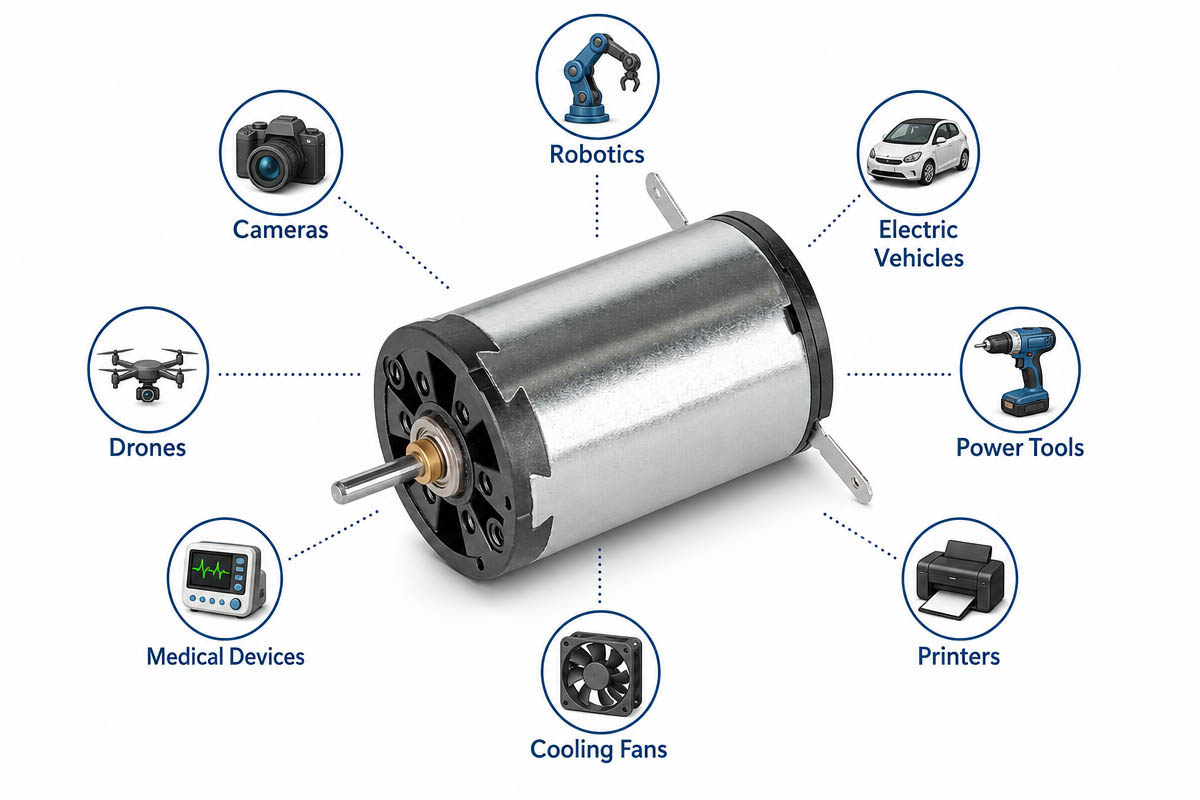

Kapitel 7: Anvendelser af elektriske motorer
For at opnå kontinuerlig mekanisk bevægelse anvendes elektriske motorer.
Industrier, hvor elektriske motorer er meget udbredt, omfatter:
Produktion
Opvarmning, ventilation, aircondition og køling
Robotiske landbrugsmaskiner
Elbiler Elbiler
Luftfart
Husholdningsapparater
Vandpumper
Rullebånd.
Maskine værktøj
Kompressorer &
Elektriske motorer producerer kontinuerligt drejningsmoment og har høj mekanisk effektivitet under langvarig drift.
Kapitel 8: Fordele ved elektromagneter
Enkel konstruktion
Lavpris produceret
Hurtig responstid
Grundlæggende ON/OFF-kontrol
høj pålidelighed
Kompakt størrelse
Lidt pleje nødvendig
Langt liv
Nem integration med automatiseringssystemer
Høj holdekraft i forhold til størrelsen
Kapitel 9: Ulemper ved elektromagneter
Kan ikke udføre evig rotation
Jo større slag, desto mindre kraft
Kontinuerligt strømforbrug og varmeproduktion
Tidlig for store styrker
Kort rejseafstand
Tab af holdekraft i tilfælde af strømsvigt (medmindre det er et låsedesign)
Kapitel 10: Fordele ved elektriske motorer
Ubegrænset bevægelse
Høj effektivitet
Højt drejningsmomentproduktion
Drev med variabel hastighed
Lang levetid
Fremragende til krævende applikationer
Fuldt udvalg af størrelser
Bevist teknologi
Gode automatiseringsvenlige egenskaber
Kapitel 11: Ulemper ved elektriske motorer
dyrere
Stor størrelse
Slitage
Lejer skal vedligeholdes
Mere komplicerede styrekredsløb
Højere indkøbspris
Vibrationer og støj

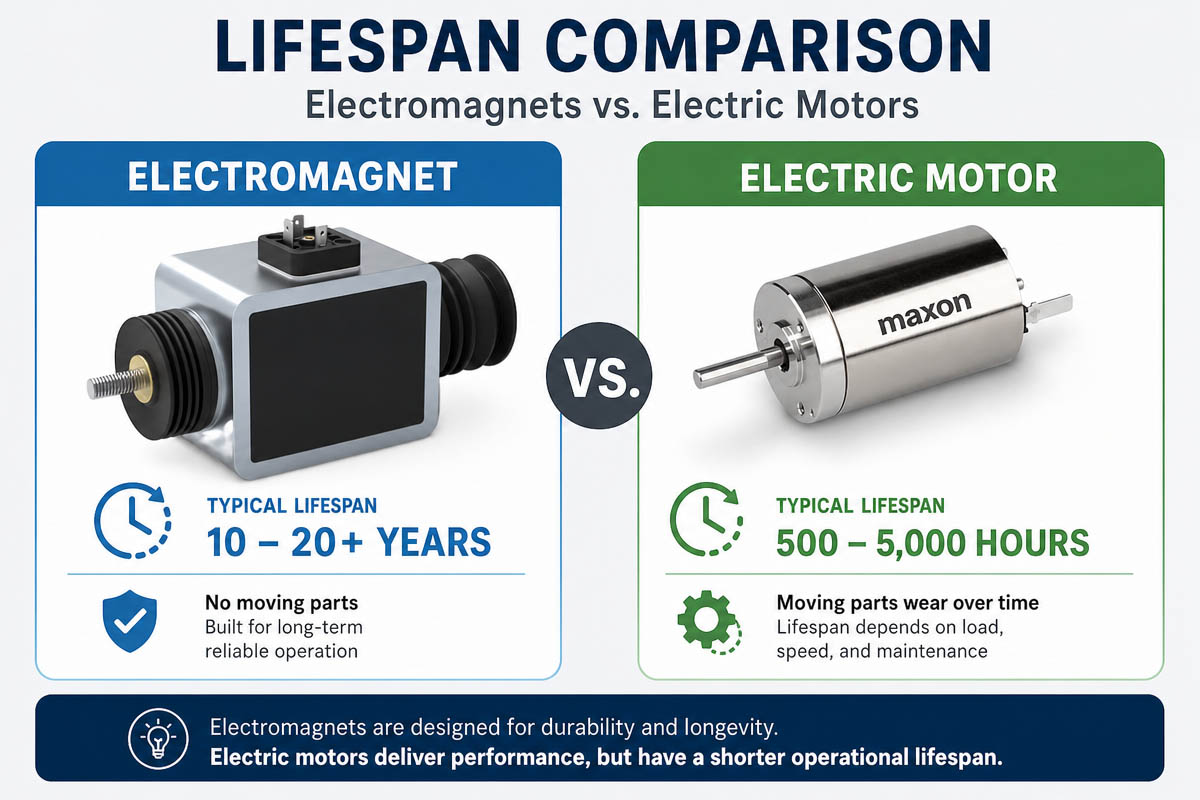

Kapitel 12: Hvad er forskellen i levetid mellem elektromagneter og elektriske motorer?
Elektromagneter og elektriske motorer har forskellige mekaniske strukturer, så de har forskellig levetid. Elektromagneter har en tendens til at holde længere generelt, da de har få eller ingen bevægelige dele, hvorimod elektriske motorer har slid på lejer, børster (i børstemotorer) og andre mekaniske dele.
12.1 Hvorfor holder elektromagneter længere
Elektromagneter er relativt simple enheder, der består af:
Kobbertrådsspiral Jernkerne Hus Valgfrit stempel og returfjeder
Der er minimal mekanisk slitage, da der ikke er nogen konstant roterende komponenter. Når de er korrekt designet og betjent inden for deres nominelle driftscyklus og temperaturgrænser, er de primære årsager til fejl:
Nedbrud af spoleisolering Overophedningskorrosion
Mekanisk udmattelse af returfjederen (hvis monteret)
Slid på stempel i høje cyklusser
Industrielle solenoider er for eksempel ofte klassificeret til:
Standardmodeller: 500,000 til 5,000,000 cyklusser.
10 millioner til over 100 millioner cyklusser for avancerede designs ved hjælp af optimerede materialer og smøring.
Elektromagneter, der betjenes af andre, har næsten ingen bevægelige dele og kan stoles på at virke i mere end 20 år.
12.2 Hvordan elektriske motorer slides
Elmotorer har mange flere bevægelige dele, såsom:
Rotoraksel Lejer Køleventilator Koblinger Pakninger
Børster og kommutator (til børstede DC-motorer)
Disse dele er konstant udsat for friktion, vibrationer og termiske cyklusser, hvilket gradvist reducerer levetiden.
12.3 Faktorer der påvirker levetiden
De samme driftsforhold påvirker elektromagneter og elektriske motorer:
Driftscyklus (Omgivende lufttemperatur) Spændingsstabilitet
Driftsstrøm
Køleydelse
Indlæsningsforhold
Støv- og fugteksponering
Vibration af korrosion
Installation og vedligeholdelse
Der er ingen bevægelige dele, hvilket betyder, at elektromagneterne oplever minimal mekanisk slitage. Med korrekt design og inden for de driftsparametre, der er fastsat af producenten, kan de hyppigste årsager til fejl være:
12.4 Sammenligning af levetid
| Feature | elektromagneter | Elektromotorer |
| Typisk levetid | 5-20+ år | 5-15+ år |
| Driftscykler | 500,000 til over 100 millioner cyklusser (afhængigt af design) | 10,000–60,000 driftstimer (typiske industrimotorer) |
| Bevægelige dele | Kun valgfrit stempel | Rotor, aksel, lejer, køleventilator |
| Mekanisk slid | Meget lav | Moderat |
| Vedligeholdelse | Minimum | Regelmæssig lejesmøring og -inspektion |
| Hovedfejltilstand | Spoleisoleringens ældning eller overophedning | Lejeslid, ældning af isolering, slid på børster (hvis relevant) |
Kapitel 13: Elektromagneter eller elektriske motorer: Hvilken skal man vælge
Valget af den rette enhed afhænger af den ønskede bevægelse, kraft, hastighed og driftsforhold.
13.1 Hvornår skal man vælge en elektromagnet:
Der skal være lineær bevægelse.
Har brug for kontrol over øjeblikkelig TIL/FRA.
Det er nødvendigt for at gribe eller slippe genstanden.
Pladsen er begrænset.
Vedligeholdelse bør være minimal.
Prisen er den afgørende faktor.
Typiske eksempler er:
Magnetventiler *
Dørlåse
Automatiserede salgsautomater
Medicinske instrumenter.
Sorteringsmaskiner
13.2 Hvornår skal man vælge en elektrisk motor:
Den kontinuerlige rotation er nødvendig.
Det skal fungere med høj hastighed.
Det er nødvendigt for at overføre mekanisk kraft.
Drejningsmomentet er højt.
Driftscyklusserne forventes at være lange.
Typiske eksempler er:
Ventilatorer Pumper
Transportbåndssystemer
Robotics
Elektriske motorkøretøjer
Industrielle maskiner
Tjekliste til projektudvælgelse
13.3 Før du vælger en elektromagnet eller elektrisk motor, besvar følgende spørgsmål:
✔ Er det lineær eller roterende bevægelse, der kræves?
✔ Hvilken kraft eller hvilket drejningsmoment er nødvendigt?
✔ Hvor længe vil enheden virke efter én opladning?
✔ Hvad er kilden til den tilførte spænding (jævnstrøm eller vekselstrøm)?
Ønsker du hastighedskontrol?
✔ Hvad er den tilladte temperaturstigning?
✔ Hvilken arbejdscyklus skal den have (10%, 25%, 50% eller 100%)?
Hvilke miljøforhold (støv, fugtighed, vibrationer) vil enheden blive udsat for?
✔ Hvor meget plads har jeg til installationen?
✔ Hvad er projektets budget?
Det korrekte valg af udstyr i designfasen vil reducere vedligeholdelsesomkostningerne, forbedre systemets effektivitet og forlænge udstyrets levetid.
Kapitel 14: Fremtidige tendenser inden for elektromagneter og elektriske motorer
Begge disse teknologier forbedres konstant på grund af fremskridt inden for materialer, elektronik og fremstilling.
De seneste udviklinger er:
Børsteløse motorer med høj effektivitet
Smarte elektromagneter med integrerede sensorer
Motorstyringssystemer baseret på kunstig intelligens
Permanente magneter fri for sjældne jordarter
Miniaturiserede aktuatorer til medicinsk udstyr
Industriel automatisering med høj hastighed
Elektromagnetiske løsninger til energieffektivitet
Prædiktiv vedligeholdelse og Industri 4.0-integration
Efterhånden som fabrikker bliver smartere og mere forbundne, vil elektromagneter og elmotorer forblive uundværlige elementer i industriel automatisering.
Kapitel 15: Ofte stillede spørgsmål om Elektromagneter vs. elektriske motorer
1. Hvad er forskellen på en elektrisk motor og en elektromagnet?
En elektromagnet er en enhed, der producerer et kontrollerbart magnetfelt for at tiltrække eller holde et objekt. En elektrisk motor er en enhed, der omdanner elektrisk energi til kontinuerlig rotation af akslen.
2. Kan jeg udskifte en elektrisk motor med en elektromagnet?
Nej. En elektromagnet producerer en lineær magnetisk kraft, en elektrisk motor producerer en kontinuerlig roterende bevægelse.
3. Hvilken enhed bruger mest strøm?
Elektriske motorer har en tendens til at forbruge mere strøm, fordi de producerer kontinuerlig mekanisk bevægelse. Elektromagneter kræver normalt kun strøm, når de er aktiveret (selvom der findes designs med kontinuerlig drift og et betydeligt strømforbrug).
4. Er elektromagneter pålidelige?
Elektromagneter er meget pålidelige og kræver meget lidt vedligeholdelse, da de består af få bevægelige dele.
5. Hvilken er bedst til industriel automatisering?
Det afhænger af anvendelsen. Elektromagneter er ideelle til afbrydelse, låsning og aktivering. Elektriske motorer er fremragende til at drive roterende maskiner.
6. Kan elektromagneter være kontinuerligt aktiveret?
Ja, hvis de har en nominel driftscyklus på 100 % og har god varmeafledning.
7. Hvilke industrier bruger elektromagneter og elektriske motorer?
Begge disse teknologier anvendes i vid udstrækning sammen inden for bilindustrien, robotteknologi, emballage, medicinsk udstyr, fabriksautomation, luftfart, logistik og produktion.
8. Hvordan vælger jeg den rigtige løsning til mit projekt?
Først skal du definere den nødvendige bevægelse (lineær eller roterende), kraft eller drejningsmoment, driftscyklus, strømforsyning, driftsmiljø og tilgængelig installationsplads. Disse faktorer vil afgøre, om du skal vælge en elektromagnet- eller elektrisk motor.
Kapitel 16: Konklusion
Selvom elektromagneter og elektriske motorer er baseret på elektromagnetiske principper, er de designet til meget forskellige formål. Elektromagneter producerer et kontrollerbart magnetfelt til lineær bevægelse, fastholdelse eller kobling. Elektromagneter er perfekte til solenoider, ventiler, låse og automationssystemer. Elektriske motorer omdanner elektrisk energi til kontinuerlig rotation af akslen. De bruges til at drive industrimaskiner, transportbåndssystemer, elektriske køretøjer og husholdningsapparater.
Dit valg mellem elektromagneter og elektriske motorer afgøres i sidste ende af kravene til bevægelsen i din applikation.
