WL0415 Højtydende mini-push-pull-solenoidføring

En mini-push-pull-solenoid er en lille elektromekanisk enhed, der kan omdanne elektrisk energi til en lineær bevægelse. Den kan gøre dette ved at føre elektrisk strøm gennem en kobbertråd, hvilket som følge heraf producerer et magnetfelt, der kan bevæge en metalstang i solenoidhuset. Solenoiden kan enten skubbe eller trække, afhængigt af dens orientering. Mini-push-pull-solenoider bruges i vid udstrækning i smarte låse, automater, medicinsk udstyr osv. Dette skyldes, at de er små, hurtige og enkle, hvilket gør dem perfekte til situationer, der kræver præcis mekanisk handling over en kort afstand.

Resumé

En mini-push-pull-solenoid er en lille elektromekanisk enhed, der bruges til at omdanne elektrisk energi til en lineær bevægelse. Når elektricitet strømmer gennem solenoiden, udvikles et magnetfelt, som kan bevæge en metalstang i solenoidhuset. Denne handling kan få solenoiden til enten at skubbe eller trække, hvilket gør den perfekt til præcise mekaniske handlinger.

En mini push-pull-solenoid bruges i vid udstrækning til at styre forskellige applikationer, herunder salgsautomater, smarte låse, medicinsk udstyr osv. Dette skyldes, at solenoiderne er perfekte til situationer, der kræver hurtig handling, da de er små, hurtige og enkle.

Ingeniørerne kan anvende små solenoider, når de har brug for lineær bevægelse, der er pålidelig, men ikke har meget plads. Mini push-pull-solenoiderne kan designes til en række forskellige anvendelser i industrielle eller forbrugerprodukter på grund af deres tilgængelighed i forskellige spændings-, slaglængde- og kraftudgangsvariationer.

Få et gratis tilbud

PDF Download

Kompakte solenoidløsninger til industrielt udstyr

Sådan fungerer mini-push-pull-solenoiden

Den lille push-pull-solenoid fungerer ved hjælp af magnettiltrækning.

Der dannes et magnetfelt omkring kobbertrådsspolen, når elektricitet passerer gennem den.

Det ferromagnetiske stykke tiltrækkes af magnetfeltet, når det er inde i solenoidhuset.

Bevægelsesprocessen:

Kobbertråden forsynes med strøm.

Magnetfeltet genereres af den elektricitet, der strømmer gennem ledningen.

Magnetfeltet tiltrækker det ferromagnetiske stykke mod sin kerne.

Det ferromagnetiske stykke er i stand til lineær bevægelse.

Returfjederen skubber det ferromagnetiske stykke tilbage til sin oprindelige position, når strømforsyningen afbrydes.

Solenoidens lineære bevægelse er hurtig, præcis og repetitiv på grund af dens simple mekanisme for magnettiltrækning.

WL0415 Mini Push Pull Solenoid Video

Mini Push Pull Solenoid til robotapplikationer

Mini-solenoidaktuator til Smart Lock-system

Mini Push Pull Solenoid Struktur og Komponenter

Industriel lineær aktivering med mini-solenoider

Forklaring af mini-push-pull-solenoidens ydeevne

WL0415 Mini Push-Pull Solenoid Datablad

Grundlæggende info.

Model nr.: WL0415 Mini Push Pull-magnetventil

Aktuator: Elektrisk

Tilslutningsform: Gevind

Type: Direktevirkende

Materiale: Hus i kulstofstål

Tryk: Almindeligt tryk

Ventilstruktur: Direktevirkende stempelstruktur

Strømforsyning: DC 3-24V magnetventil

Brugssikkerhed Ansøgning : Industriel anvendelse

Arbejdstype: Træk og skub

MOQ: 500 stk.

Belægning: Zn-belægning

Arbejdstemperatur: -30 ℃ til 80 ℃

Isolerings- og beskyttelsesklasse: Klasse B

Transportpakke: Brun æske

Specifikation: Ramme PushPull Seriel

Varemærke: Weilong

Oprindelse: Kina

HS-kode: 8505909090

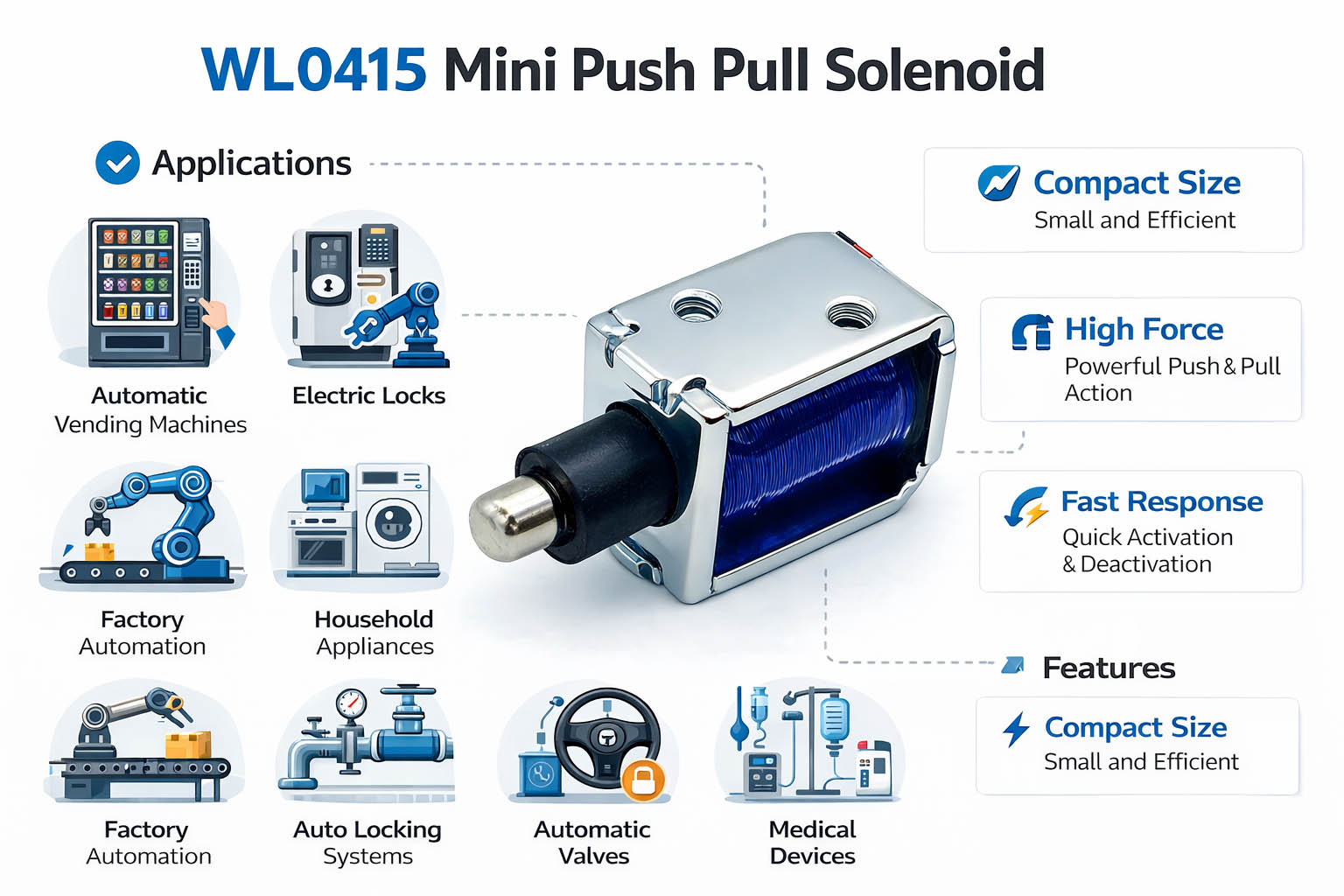

Miro Push-Pusll Solenoid Anvendelse

Det faktum, at mini push-pull-solenoiden er kompakt og kan bevæge sig lineært, er det, der gør den så almindelig i mange brancher og kommercielle virksomheder.

Solenoider bruges almindeligvis til at styre låsemekanismer, afbrydere og aktuatorer i industrielle miljøer. Ofte bruges solenoider til at styre de mekanismer, der frigiver produkter fra salgsautomater.

Det smarte låsesystem bruger mini-solenoiden til at sikre, at det er både sikkert og hurtigt at låse eller oplåse. Solenoiden er bedst egnet til et elektronisk dørlåsesystem, da den er både hurtig og pålidelig.

Mini-push-pull-solenoiden bruges også til medicinsk udstyr, der kræver, at ventiler eller pumper bevæger sig lineært med stor præcision. Solenoiden er bedst egnet til at styre robotters mekaniske dele, da de kan bevæge sig lineært.

Nogle af de almindelige anvendelser af solenoiden inkluderer:

kontorartikler/printer

kasseapparater/POS-maskiner

skabe/skabe, der fungerer med computere

kontrolmekanismer til biler

apparater til at automatisere dit hjem

Mini-push-pull-solenoiden er nu en essentiel del af mange elektromekaniske enheder, da den er både fleksibel og pålidelig.

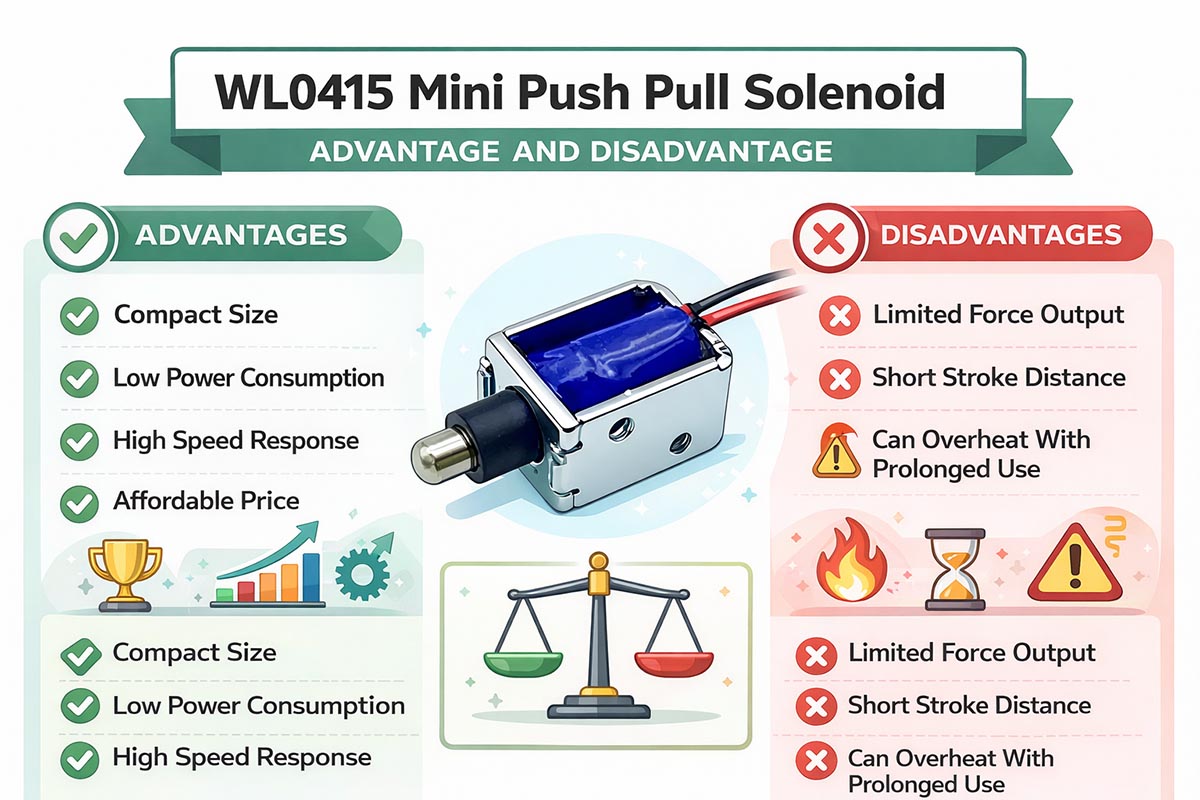

Fordele og ulemper ved mini-push-pull-solenoider

Fordele og ulemper ved mini-push-pull-solenoid

Mini-push-pull-solenoider har en række fordele, der gør dem nyttige i både industrielle og elektroniske miljøer. Mini-solenoiderne er små og kan passe i enheder, der har mindre plads. Det elektromagnetiske princip gør det nemt at reagere hurtigt og er pålideligt. Solenoider har færre komponenter, der kan blive beskadiget sammenlignet med mekaniske enheder. De kan holde i lang tid. Enhederne er heller ikke særlig dyre og kan bruges til at fremstille et stort antal af dem.

En anden god ting er, at der findes en række forskellige specifikationer, der kan bruges. For eksempel er der forskellige spændingsværdier, slaglængder, kraftudgangsværdier osv. Det betyder, at ingeniører kan vælge den bedste til hvert enkelt job.

Der er dog en række problemer med disse solenoider. For eksempel er den tilgængelige kraftudgang begrænset sammenlignet med andre elektromagnetiske enheder. Derudover er den tilgængelige slaglængde normalt ret kort. Dette er muligvis ikke godt for dem, der kræver en større slaglængde. Derudover, hvis duty cycle-hastigheden er høj, vil spolen blive varm af konstant brug.

Derudover kræver disse solenoider elektricitet for at fungere. Det betyder, at hvis den forkerte spænding bruges, kan de overophede eller ikke fungere korrekt. Derfor er det vigtigt, at de er designet korrekt for at fungere korrekt.

Ofte stillede spørgsmål om mini-push-pull-solenoid

1. Hvilke spændinger bruger folk normalt med højhastigheds-push-pull-solenoider?

Mini push-pull-solenoider kører normalt på:

5V DC

12V DC

24V DC

Andre brugerdefinerede spændinger kan leveres afhængigt af applikationen.

2. Hvor lang er slaglængden på en lille solenoid?

Slaglængden er normalt mellem:

2 mm til 5 mm afhængigt af type og design.

Tilpassede solenoider muliggør længere slaglængder.

3. Hvad får en solenoid til at producere kraft?

Kraftudbyttet afhænger af en række forskellige ting:

Spænding og strøm anvendt i spolen

Designet anvendt i det magnetiske kredsløb

Materialet brugt til stemplet

Slaglængden

Mellemrummet mellem kernen og stemplet

Jo højere den anvendte strøm er, og jo bedre det magnetiske design er optimeret til en solenoid, desto større er kraften.

4. Er det muligt for små push-pull-solenoider at køre hele tiden?

Nogle solenoider er designet til at køre hele tiden, mens andre er designet til at køre nogle gange. For at de ikke overopheder, skal varmen styres korrekt.

5. Hvor længe holder små solenoider normalt?

En mikro-push-pull-solenoid, der er korrekt fremstillet, har kapacitet til at køre i hundredtusindvis eller millioner af cyklusser afhængigt af følgende:

Duty Cycle

Mekanisk belastning

Miljømæssige faktorer

Materialer

6. Hvad er de almindelige anvendelser af mini push-pull-solenoider?

De almindelige anvendelser for mini push-pull solenoider omfatter:

Industriel Automation

Smart låse

Automater

Medicinsk udstyr

Robotudstyr

Elektroniske skabe

7. Kan mini push-pull-solenoider tilpasses?

Ja. Mange virksomheder, der fremstiller dem, tillader tilpasning baseret på kundens behov. Dette inkluderer:

Spænding og modstand

Slaglængde

Tving output

Monteringsstruktur

Vandtæt eller støvtæt

Stik

8. Hvilke faktorer skal man overveje, når man vælger en solenoid?

Nogle af de vigtigste faktorer, der skal overvejes, omfatter:

Spænding påkrævet

Nødvendig slaglængde

Kraftudgang krævet

Påkrævet driftscyklus

Nødvendig installationsstørrelse

Miljømæssige faktorer

Forventet levetid

9. Nogle af de vigtigste faktorer, der skal tages i betragtning, omfatter: Nødvendig spænding Nødvendig slaglængde Nødvendig kraftudgang Nødvendig arbejdscyklus Nødvendig installationsstørrelse Miljøfaktorer Forventet levetid

En solenoid overopheder nogle gange på grund af:

Kontinuerlig drift ud over den nominelle driftscyklus

For meget spænding eller strøm

Utilstrækkelig bortledning af overskydende varme

Mekanisk fastklemning af stemplet

10. En solenoid overopheder nogle gange på grund af: Kontinuerlig drift ud over den nominelle driftscyklus For meget spænding eller strøm Utilstrækkelig afledning af overskydende varme Mekanisk fastklemning af stemplet

En trykmagnetventil vil skubbe stemplet udad, når det aktiveres. En trækmagnetventil vil trække stemplet indad. Der findes mange minimagnetventiler, der kan udføre både tryk- og trækfunktioner afhængigt af installationens konfiguration.

Sådan vælger du en mini-push-pull-solenoid

Det er afgørende at vælge en passende mini-push-pull-magnetventil for at sikre optimal ydeevne og levetid for dit udstyr. Ingeniører og indkøbspersonale skal overveje forskellige parametre, før de vælger en passende mini-push-pull-magnetventil til dit udstyr.

1. Nødvendig spænding

Først skal du sørge for, at du har en passende spændingsforsyning til dit udstyr. En mini-push-pull-solenoid bruger normalt en 5V, 12V eller 24V DC-forsyningsspænding. Valget af en passende spænding er afgørende for at forhindre overophedning af spolen.

2. Nødvendigt slag

Slaglængden er bevægelsen af stemplet på en mini-push-pull-solenoid, når den aktiveres. Slaglængden på en mini-push-pull-solenoid ligger typisk mellem 2 mm og 10 mm. Slaglængden på en mini-push-pull-solenoid bestemmes af den nødvendige bevægelse af dit udstyr.

3. Nødvendig træk-/trykkraft

Træk- eller trykkraften genereres af en mini-tryk-træk-solenoid, når den aktiveres. Trækkraften bestemmes af forskellige faktorer, herunder:

Spiralkraft
Magnetisk kredsløb
Luftgabafstand
Slagtilpasningsposition

Trækkraften på en mini-push-pull-solenoid bør være lidt højere end den, der kræves af dit udstyr.

4. Driftscyklus

Duty cycle betyder solenoidens driftshastighed.

De almindelige driftstakster er:

Intermitterende drift – korte driftscyklusser
Kontinuerlig drift – lange driftscyklusser

Hvis solenoiden skal være i drift ofte, skal du vælge en, der kan fungere kontinuerligt for at forhindre overophedning.

Bekræft installationsstørrelse

Størrelsen på solenoiden skal passe til det udstyr, der skal anvendes. Miniature push-pull-solenoider bruges almindeligvis til applikationer med pladsbegrænsninger.

Overvej miljøforhold

Miljøet kan påvirke solenoidens ydeevne. Følgende forhold skal tages i betragtning:

Temperaturområde
Fugtighed
Eksponering for støv eller vand
Vibration

Evaluer kvalitet og levetid

En pålidelig solenoid er en, der er blevet testet for:

Krafttest
Temperatur test
Livscyklus test
Elektrisk modstandstest

Solenoidmaterialet skal være af højeste kvalitet for at sikre en lang levetid for solenoiden. Dette omfatter:

Præcis bearbejdede stempler
Kobbertråd af højeste kvalitet til magnetspolen

Vælg en pålidelig leverandør

Endelig, samarbejd med en producent, der kan tilbyde:

Teknisk support
Brugerdefinerede designs
Konsekvent produktkvalitet
Detaljerede specifikationsark

Et godt specifikationsark gør det muligt for en leverandør at anbefale den korrekte solenoid til din applikation så hurtigt som muligt.

________________________________________

✅ Opsummering:

For at sikre, at den korrekte mini-push-pull-solenoid købes, skal der tages hensyn til spænding, slaglængde, kraft, driftscyklus, størrelse, miljø og kvalitet. Den korrekte solenoid til opgaven kan sikre effektiv drift i mange år i en række forskellige industrielle applikationer.
