Kapitel 1: Introduktion
På grund af deres høje kraft, robuste struktur og fleksible installation anvendes ramme-push-pull-solenoider ofte i industriel automation, adgangskontrolsystemer, biludstyr, salgsautomater, medicinsk udstyr og mekaniske styringsapplikationer.
Valget af den rigtige producent af ramme-push-pull-solenoider er afgørende for at sikre pålidelig ydeevne af elektromagnetisk bevægelse. En erfaren producent af ramme-push-pull-solenoider kan tilbyde dig tilpassede ramme-type solenoider, herunder processer for teknisk design, magnetisk optimering, prototypeudvikling, testning og masseproduktion.
Denne vejledning vil diskutere designprincipper, fremstillingsprocesser, anvendelsesfordele og de vigtigste overvejelser ved valg af en producent af brugerdefinerede push-pull-solenoider til rammer.
Kapitel 2: Hvad er en push-pull-ramme-solenoid?
En push-pull-rammesolenoid er en type elektromagnetisk aktuator, der er designet til at skabe lineær bevægelse i to retninger, push og pull. I modsætning til rørformede solenoider med et cylindrisk hus har rammesolenoider en åben rammekonstruktion, hvilket giver fleksibilitet i montering, fremragende varmeafledning og høj mekanisk styrke.
Hovedkomponenterne er
Spole (elektromagnetisk)
Hus, metalramme
Magnetisk stempel
Foråret kommer tilbage.
"Samling af kerne"
Monteringsholder
Elektriske stik
Spolen genererer et magnetfelt, når der påføres jævnspænding, som igen udøver kraft på stemplet. Aktuatoren kan udføre enten trykbevægelse, trækbevægelse eller tryk-trækbevægelse afhængigt af designet.
En erfaren producent af push-pull-solenoider til rammer designer aktuatoren baseret på kravene til kraft, slaglængde, spænding, driftscyklus og installationsforhold.

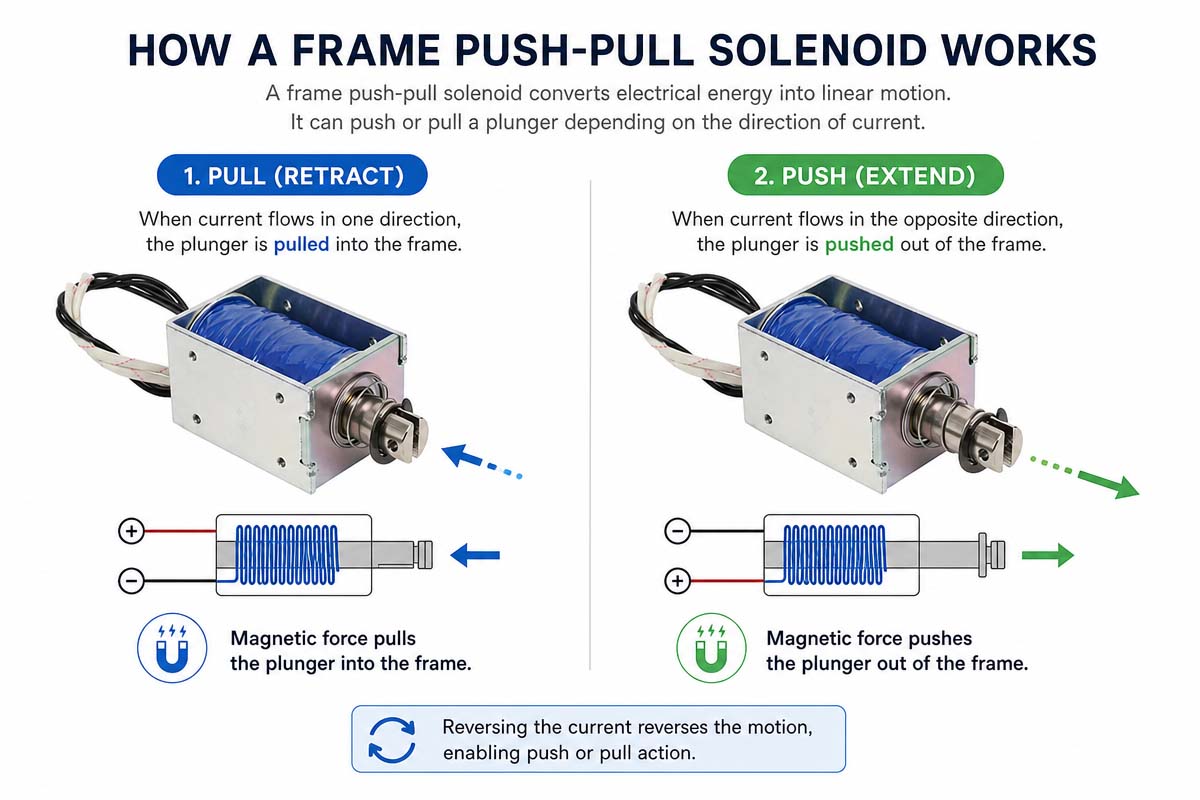

Kapitel 3: Hvordan fungerer en ramme-push-pull-solenoid?
En push-pull-rammesolenoid fungerer ved elektromagnetisk konvertering.
Når strømmen flyder gennem spolen, genererer den et magnetfelt omkring den elektromagnetiske kerne. Som følge heraf trækker magnetfeltet stemplet og skaber en lineær bevægelse.
Spoleviklingens design og det magnetiske kredsløbs struktur påvirker den mekaniske effekt:
Design af spolevikling
Struktur af magnetisk kredsløb
Tykkelsen af luftgabet
Stempelmateriale
Fjederkraft
Driftsspænding
Den åbne rammestruktur muliggør effektiv cirkulation af magnetisk flux og problemfri integration i mekaniske systemer.
Professionelle producenter af push-pull-solenoider til rammer bruger magnetisk analyse og ydeevnetest til at optimere:
Tving initialer
At have magt
Slaglængde
Svarforhold
Energieffektivitet
Kapitel 4: Designproces for Brugerdefineret rammetype solenoid
4.1 Analyse af applikationskrav
Det første trin i design af en brugerdefineret solenoid er at analysere kundens applikationskrav.
Ingeniørerne analyserer følgende:
Working spænding
Nødvendig trykkraft
Nødvendig trækkraft
Slaglængde
Normeret forbrug
Plads tilgængelig
Miljøbetingelser
Forventede levealder
—for eksempel.
Automatiseringsudstyr kan kræve høj kraft og hurtig reaktion.
Sikkerhedsanordningerne kan kræve lille størrelse og pålidelig låsning.
Kontinuerlig drift af industrimaskiner kan være påkrævet.
En erfaren producent af push-pull-solenoider til rammen vil designe solenoiden under hensyntagen til det samlede applikationsmiljø.
4.2 Optimering af magnetisk kredsløb
Solenoidens ydeevne afhænger af dens magnetiske system.
De vigtigste designfunktioner er
Spolens design
Spolen bestemmer:
Strømforbrug
Magnetisk styrke
Temperaturstigning
Stabilitet i driften
Ingeniørerne forbedrer:
4.3 Tråddiameter.
Antal viklinger
Spolens modstand
Isoleringsdesign
4.4 Design af stemplet
Stemplet påvirker:
Træk kraft
Bevægelses hastighed
4.5 Mekanisk stabilitet
Magnetiske materialer af god kvalitet forbedrer ydeevne og pålidelighed.
Rammestruktur
Metalrammen har følgende funktioner:
Mekanisk hjælp
4.6 Varmestråling
Fleksibel installation
Beskyttelse af indre dele
Kapitel 5: Hovedfunktion ved ramme-push-pull-solenoid
Høj udgangskraft
Rammeformede solenoider genererer høj elektromagnetisk kraft til krævende industrielle applikationer.
Nem installation
Det åbne rammedesign muliggør fleksibel installation og integration i forskellige mekanismer.
Stor varmeafledning
Den eksponerede struktur har bedre termisk ydeevne sammenlignet med kabinettets design.
Indstillinger for brugerdefineret slagtilfælde og kraft
Producenter kan tilpasse følgende:
Slaglængde
Drivkraft
Trækkraft
Spænding.
Boring af huller
Stikdesign
Langt liv
Korrekt designede stel-solenoider kan fungere i hundredtusindvis af cyklusser.

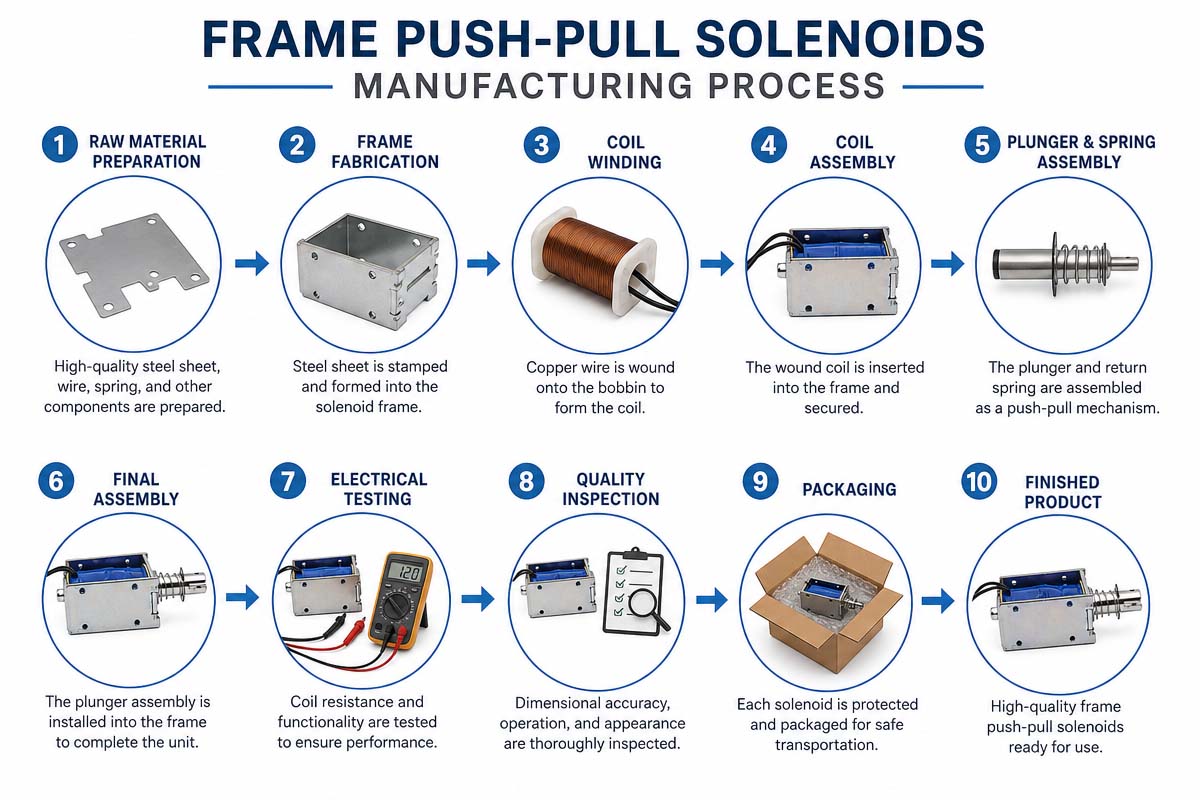

Kapitel 6: Fremstillingsproces for ramme-push-pull-solenoid
Trin i teknisk udvikling 1:
Producenten fremstiller følgende:
Produkttegninger
3D-model (3.0 MB)
Magnetisk simulering
Specifikationer for prototypen.
Verifikation af designet sikrer, at produktet opfylder dets ydeevnekrav.
Trin 2: Spoleviklingsprocessen
Automatiske viklingsmaskiner: styresystemer
Trådspænding
Viklingsnøjagtighed
Spolestørrelse
Regelmæssig modstand
Konsekvent spoleproduktion garanterer pålidelig elektromagnetisk ydeevne.
Trin 3: Fremstilling af metalrammen
Rammekomponenter produceres ved hjælp af følgende processer:
Stempling af metal.
CNC-fræsning
Overfladebehandling
Præcisionsformning
De mekaniske dele er godt konstrueret.
Trin 4: Samlingsproces
Samlingsprocessen omfatter følgende operationer:
Spolemontering
Kernebygning
Stempelmontering
Fjedermontering
Ramme reparation
Producenterne inspicerer alle produktionstrin.
Trin 5: Ydelsestest
Kvalitetstestning omfatter følgende:
Spændingstest
Aktuel måling
Modstandstest
Kraftprøvning
Slagmåling
Livscyklus test
En erfaren producent af push-pull-solenoider til rammer sikrer, at hvert produkt opfylder kundernes krav.
Kapitel 7: Anvendelsen af ramme-push-pull-solenoid
På grund af deres høje præcision og høje effektivitet, kompakte installation og hurtige responsevne anvendes ramme-push-pull-solenoider i vid udstrækning i industrielt automationsudstyr og elektromekaniske styresystemer. I modsætning til traditionelle rørformede solenoider har ramme-solenoiderne et åbent rammedesign, hvilket gør det muligt at installere dem i specialfremstillet mekanisk udstyr, effektivt aflede varme og have hurtig og gentagelig slaglængde.
Industrielt automationsudstyr
Rammens push-pull-solenoider bruges i forskellige mekaniske anordninger til industrielt automationsudstyr. For eksempel kan de bruges i positionerings-, fastspændings-, indekserings- og tilførselsmekanismer, der kræver hurtig betjening. Takket være den høje repeterbarhed af bevægelse, hurtige responsydelse og præcise bevægelseskontrol kan maskiner præcist positionere et emne og betjene fastspændingsbeslag eller en udløsermekanisme i samlebånd.
Medicinsk udstyr og laboratorieudstyr
Ramme-push-pull-solenoider anvendes i vid udstrækning i medicinsk udstyr og udstyr, hvor nøjagtig styring er afgørende. De anvendes i væskestyringssystemer, prøvehåndteringsudstyr, ventilstyringsenheder og andre diagnostiske enheder. Deres præcise bevægelse og lave energiforbrug giver stabil ydeevne.
Automotive applikationer
Mange bilkomponenter bruger stelsolenoider til styring af mekaniske dele. Denne type solenoid kan anvendes i forskellige biludstyr såsom styresystemer, dørlåsemekanismer, sædejusteringssystemer, ladeudstyr, transmissionsrelaterede enheder og andet. Biludstyr kræver normalt dele, der er modstandsdygtige over for vibrationer, varme og andre miljøforhold.
Sikkerheds- og adgangskontrolsystemer
Forskellige sikkerheds- og adgangskontrolsystemer kræver aktuatorer, der kan udføre enhedens hurtige låse- og oplåsningsfunktion. For eksempel bruger elektriske låse, automatiske døre, billetporte, sikkerhedsenheder osv. ramme-push-pull-solenoider, fordi de kan give en stærk startkraft og præcis bevægelse.
Kontorautomation og forbrugerenheder
Ramme-push-pull-solenoider anvendes i vid udstrækning i forbrugerenheder, såsom printere, scannere, salgsautomater, POS-terminaler og smarte enheder, hvor aktuatorer udfører funktioner som papirfremføring, skæring, åbning og mekanisk positionering. På grund af solenoidernes åbne rammedesign er hele enheden lille i størrelse, mens den elektromagnetiske dels ydeevne er god.
Robotgribere og inspektionssystemer
Denne type solenoid er meget nyttig til industrirobotter og udstyr til intelligent fremstilling. De bruges i forskellige automatiserede udstyr såsom robotgribere, automatiske sorteringsmaskiner, inspektionsudstyr og monteringsværktøj. De kan give en hurtig responstid og præcis kontrol af gentagne bevægelser af mekaniske dele.
Valg af ramme-push-pull-solenoid
Når man vælger en ramme-push-pull-solenoid, bør man tage højde for mange parametre for enheden, såsom driftsspænding, slaglængde, træk-/trykkræfter, duty cycle, installationsplads, responstid, forventet levetid osv. Brugerdefineret design muliggør optimering af en solenoid i henhold til behovene i hver applikation.
Kapitel 8: Fordele ved at vælge en professionel producent af ramme-push-pull-solenoider
Specialfremstillet teknisk assistance
Hvad kan den professionelle producent tilbyde:
Hjælp til magnetisk design
Mekanisk optimering
Prototypedesign
Applikationstest
OEM-produktionskapacitet
Producenter understøtter følgende:
Tilpassede produkter
Små partiprøver
Storskala produktion
Særlige specifikationer
Kvalitetssikring
Professionel produktion omfatter følgende:
Materiale inspektion
Produktionsproces kontrol
Elektrisk test
Pålidelighedstest
Omkostningseffektivitet
Erfarne producenter reducerer omkostningerne ved at:
Optimering af design.
Automatiseret fremstilling
Effektiv brug af materialer
Kapitel 9: Hvordan vælger man den rigtige producent af ramme-push-pull-solenoider?
Vurdering af teknisk erfaring
En kvalificeret leverandør skal have erfaring med:
Elektromagnetiske designs
Coil produktion
Maskiningeniør.
Udvikling af industrielle aktuatorer
Bekræftelse af produktionskapacitet
De vigtigste produktionskapaciteter omfatter:
Spoleviklingsmaskiner
Metalstempling
CNC-fræsning
Samlingsproduktion
Testfaciliteter
Kontrol af tilpasningsmuligheder
En leverandør skal bistå med:
Specielle spændinger
Forskellige kraftkrav
Forskellige monteringsstrukturer
Forskellige driftsforhold
Gennemgang af kvalitetsstyring
Søge efter:
Kvalitetscertifikater
Inspektionssystemer
Pålidelighedstestkapacitet
Sporbarhed af produktionen
Kapitel 10: Råd til at undgå almindelige fejl ved valg af producent af ramme-push-pull-solenoider
At vælge den rigtige producent af push-pull-solenoider til rammen er et vigtigt skridt for ingeniører, OEM-købere og udstyrsproducenter. Den forkerte producent kan resultere i dårlig kraftydelse, overophedning, kvalitetsvariationer, forsinkelse i leveringstid og uventede udviklingsomkostninger. Både en producents tekniske muligheder og produktionspålidelighed skal evalueres af køberen, før produktet købes.
1. Vælg ikke producenten af ramme-push-pull-solenoider udelukkende baseret på enhedsprisen.
Det er muligt at vælge den billigste producent af push-pull-solenoider til rammen, men produktets kvalitet kan være uacceptabel, fordi producenten bruger billigere materialer (f.eks. dårligere magnetiske materialer, tråde, fjedre eller belægninger). Sammenlign de tekniske specifikationer, kvalitetsstyringssystemer, værktøjsomkostninger, prøveomkostninger, produktionsomkostninger og produktets levetid, før du bestiller.
2. Sørg for, at producenten af rammens push-pull-solenoid kan levere et tilpasset design
I mange tilfælde skal dimensioner, kraft, spænding, slaglængde, monteringshuller, terminaler og returfjeder tilpasses. En af de almindelige fejl, når man vælger en producent, er at vælge en virksomhed, der kun kan producere standardmodeller uden tilstrækkelige tekniske færdigheder. Det er nødvendigt at sikre, at en kvalificeret producent af push-pull-solenoider til rammer kan optimere magnetkredsløbet, spolen, stemplet, huset, fjederen og den mekaniske struktur til den specifikke anvendelse.
3. Definer tryk- og trækkræfter præcist
Rammens push-pull-solenoider er beregnet til at bevæge stemplet lineært i to retninger, men det er muligt, at de nødvendige kræfter til at skubbe og trække er forskellige. Kunden skal specificere den nødvendige kraft ved et bestemt slag, spænding, temperatur og driftscyklus. Vælg aldrig en producent baseret på den maksimale eller indledende kraftværdi. Anmod om kraft-slag-kurven fra leverandøren.
4. Tag hensyn til driftscyklus og termisk ydeevne
En anden almindelig fejl er at glemme driftscyklussen for en push-pull-solenoid med ramme. En intermitterende solenoid kan overophede, hvis den er i kontinuerlig drift. Før du bestiller produktet fra en producent, skal du definere, hvilken type driftstilstand der kræves (10 %, 25 %, 50 % eller 100 %). Leverandøren bør estimere temperaturstigningen på spolen og rådgive dig om, hvilken ledningsstørrelse, modstand og andre parametre du har brug for.
5. Inspicer produktets kvalitetskontrol og testning
Den kvalificerede producent bør have specificerede procedurer for materialeinspektion, spolevikling, samling, måling af produktets elektriske egenskaber og evaluering af dets kraft, slaglængde og andre parametre. Spørg, om det er muligt at få inspektionsrapporten eller en brugerdefineret testprocedure til din applikation. En ISO-certificeret fremstillingsproces og et internt testlaboratorium kan give dig yderligere sikkerhed for industrielle applikationer.
6. Inspicer produktions- og værktøjskapaciteter
Rammes push-pull-solenoider kræver præcisionsmetalkomponenter, plastikdele, spoler, fjedre og samlede magnetiske kredsløb. En producent med intern eller af ham kontrolleret værktøjs-, præge-, sprøjtestøbnings-, CNC-fremstillings-, spoleviklings- og samlingskapacitet kan give dig bedre dimensionskontrol og kvalitetssikring.
7. Kontroller prøve- og masseproducerede produktkonsistens
Selvom prototypen kan være meget god, kan masseproducerede produkter være mindre ensartede. Før du accepterer leverandøren, skal du spørge ham, hvordan han kontrollerer produktionens ensartethed. Prøvegodkendelsen bør omfatte dimensionsmåling, kraftmåling, spændingsmåling, temperaturtest, støjtest og livscyklustest, hvis det er påkrævet.
8. Overvej leveringstiden og den stabile levering af produkterne
Koncentrer dig ikke kun på leveringstiden for prøven. Spørg producenten om værktøjsudviklingstid, prøveleveringstid, produktionstid, minimal ordremængde, månedlig kapacitet og backupproduktion. En pålidelig producent af push-pull-solenoider til rammer bør kunne understøtte din udvikling og stabile levering af produktet.

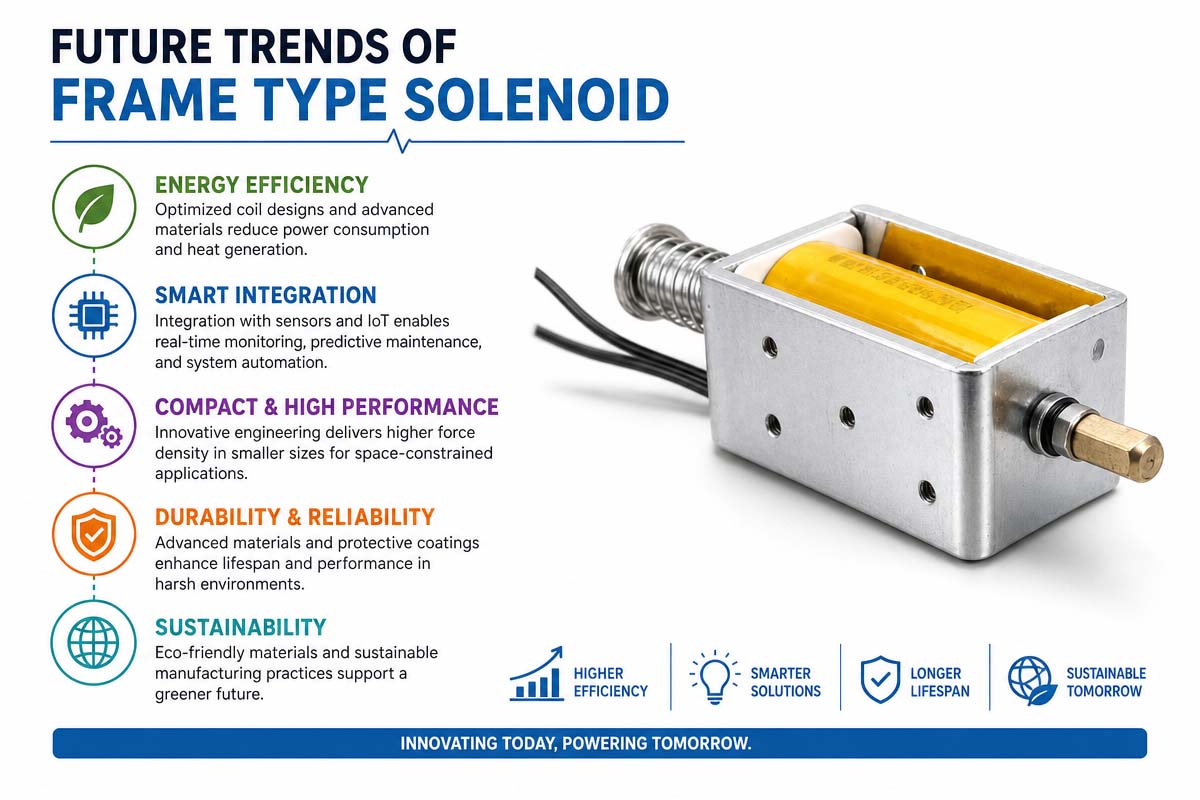

Kapitel 11: Fremtidig tendens for ramme-push-pull-solenoid
Efterspørgslen efter effektive elektromagnetiske aktuatorer til industriel automatisering og intelligent udstyr vokser fortsat.
De fremtidige tendenser inden for ramme push-pull solenoid design er
Øget kraft/volumen
Reduceret størrelse på aktuatoren
Reduktion af energiforbrug
Øget holdbarhed
Integration af smarte aktuatorer
Ydeevnen af rammesolenoider i industrielle applikationer vil fortsætte med at forbedres takket være avanceret produktionsteknologi.
Kapitel 12: Resumé
Valg af den rigtige push-pull-solenoidproducent er afgørende for skræddersyet udvikling af elektromagnetisk bevægelse.
I mange år har vi støttet vores kunder med rammeformede solenoidapplikationer, lige fra designanalyse og magnetisk optimering til prototypetestning og masseproduktion.
Specialfremstillede push-pull-solenoider med professionel ingeniørkapacitet, avancerede fremstillingsprocesser og streng kvalitetskontrol giver pålidelig ydeevne til automations-, bil-, medicinal-, sikkerheds- og kommerciel udstyrsindustrien.
Kapitel 13: Ofte stillede spørgsmål fra producenter af ramme-push-pull-solenoider
1. Hvad er producenten af Frame Push-Pull solenoiden?
Producent af Frame Push-pull-solenoider er en professionel leverandør af elektromagnetiske aktuatorer af rammetypen, der tilbyder tilpasset kraft, slaglængde, spænding og mekanisk struktur til industrielle applikationer.
2. Kan push-pull-solenoidrammerne specialfremstilles?
Ja. Stelmagneter kan tilpasses efter applikationskrav som størrelse, spænding, kraftudgang, slaglængde, monteringsdesign og stikmuligheder.
3. Hvad er fordelene ved rammeformede solenoider?
Rammeformede solenoider tilbyder fordele som høj kraftudgang, fleksibel installation, god varmeafledning, stærk mekanisk struktur og pålidelig langvarig drift.
4. I hvilke sektorer anvendes ramme-push-pull-solenoider?
Det er meget udbredt i industriel automation, bilsystemer, medicinsk udstyr, sikkerhedsudstyr, salgsautomater og kommercielt udstyr.
5. Hvordan vælger man en pålidelig producent af push-pull-solenoider til rammen?
Vælg en leverandør med solid ingeniørerfaring, kapacitet til specialdesign, produktionsudstyr, testfaciliteter, kvalitetskontrolsystemer og erfaring med OEM-produktion.
