WL1227 Flapper Solenoid til trykmaskineløsninger

En flapper-solenoid er en lille elektromagnetisk enhed, der omdanner elektrisk energi til mekanisk bevægelse. Den består af en spole, en magnetisk kerne, et anker og en flapper-mekanisme, der fungerer hurtigt og præcist. Når spændingen påføres, aktiverer den elektromagnetiske kraft interne komponenter, og flapperen kan styre luft-, væske- eller mekanisk bevægelse.

Flapper-solenoider er velegnede til applikationer, der kræver hurtig respons, lav støj og høj levetid. De har kompakte størrelser og er perfekte til industrielt udstyr med begrænset plads. Du kan finde dem i printsystemer, medicinske instrumenter, automationsmaskiner, gasstyringsenheder og væskestyringsudstyr. Flapper-solenoider giver OEM-producenter og ingeniørprojekter fleksible muligheder gennem brugerdefinerede spændinger, kræfter, slaglængder og monteringsmuligheder.

Få et gratis tilbud

PDF Download

Produktoversigt over kompakt flapper-solenoid

Hovedkomponenterne i klapsolenoider omfatter den elektromagnetiske spole, jernkernen, ankeret, returfjederen, huset og klapmekanismen. Når spolen bliver aktiv, genererer den et magnetfelt, der bevæger ankeret og driver klappen. Klapsolenoider kan tilpasses i spænding, kraft, slaglængde, responstid, størrelse og monteringskrav. Klapsolenoider er pålidelige i drift og har en lang levetid på grund af brugen af materialer af høj kvalitet og præcis produktion. Klapsolenoider anvendes i automatisering, trykkeriudstyr, medicinske systemer og væskestyringsapplikationer, der kræver kompakte elektromagnetiske styringsløsninger.

Hvordan fungerer flappende solenoider?

Flapper-solenoidens funktion er baseret på det elektromagnetiske princip. Den primære arbejdsproces er:

Aktivering ved hjælp af elektricitet

Når jævnspændingen er påført spolen, løber strømmen gennem viklingen og skaber et magnetfelt.

Produktion af magnetisk kraft

Magnetfeltet tiltrækker eller frastøder det indre anker til den magnetiske kerne.

Flappers bevægelse.

Som følge heraf driver ankerets bevægelse flapperen.

Kontrolfunktion

Afhængigt af applikationen styrer bevægelsen luftstrøm, væskestrøm, trykaflastning eller mekanisk positionering.

Tilbage-handling

Når strømmen er afbrudt, trækker en fjeder eller elastisk kraft klappen tilbage til den oprindelige position.

Præcisionen og repeterbarheden sikres af flapper-solenoidernes hurtige reaktion.

Hovedtræk

Flapper-solenoider er effektive i mange industrielle anvendelser. De er kompakte i struktur, reagerer hurtigt, har lavt strømforbrug og er pålidelige i elektromagnetisk ydeevne. Den lave vægt gør installationen nem, selv i trange rum. Der findes forskellige muligheder for spænding, kraft, slaglængde, materiale og monteringsstruktur. Flapper-solenoiderne af høj kvalitet er holdbare, pålidelige i ydeevne og har en lang levetid. Afhængigt af anvendelseskravene kan de designes til kontinuerlig eller intermitterende drift. Flapper-solenoider er fremragende til automationsudstyr, printsystemer, medicinsk udstyr og væskestyringsapplikationer, da de giver præcis mekanisk kontrol og energieffektiv konvertering.

Videopræsentation af kompakt flapper-solenoid

Flapper Solenoid til udskrivningsløsning detaljeret visning

Teknologivejledning til styring af flapper-magnetventiler

Kompakt flapper-solenoid til trykapplikationsvejledning

Højtryksflapper-solenoid til industriel trykning

Flapper-solenoid til inkjet-printmaskiner

Guide til test af flapper-solenoidens ydeevne

Guide til valg af flapper-solenoid til købere

Teknisk datablad for kompakte flapper-solenoider

Mærke	Weilong-teknologi	Model nummer	WL1227
Nominel spænding (V)	DC 3–48V	Nominel effekt (W)	5-33W
Arbejdsmodel	Flapper-typedesign	Holdekraft (N)	300 gf
Slag (mm)	0 MM	Nulstil tid(er)	50 fru
Service liv	300 tusind gange	Certificering	CE, RoHS, ISO9001
Materiale	Kulstofstålhus med zinkbelagt belægning	Ledningslængde (mm)	200
Installer stil	Justerbar skrue	Dimensionstolerance	± 0.1 mm
Vandtæt	Ingen	Isoleringsklasse	F 155 Celsius grad
Hi-Pot-test	AC 600V 50/60Hz 2s	Ikke-exciterende holdekraft	0
Arbejde Temperatur	-10 ° C-100 ° C	Duty Cycle	1-100%
Gevinddybde (mm)	/	Betaling Term	TT eller LC ved syne
Prøveordre	Ja.	Garanti	1 År
MOQ	500 stk	Supply Evne	5000 stk. pr. uge
Leveringstider	30 dage	Indskibningshavn	Shenzhen

Hvorfor bliver flapper-solenoider populære?

På grund af kravene fra moderne industrielt udstyr om mindre, hurtigere og mere effektive elektromagnetiske styringsløsninger stiger populariteten af flapper-solenoider. Præcisions- og pålidelige aktuatorer er nødvendige for automatiseringssystemer, intelligent produktionsudstyr, medicinsk udstyr og trykkemaskiner.

I sammenligning med konventionelle mekaniske styresystemer har flapper-solenoider fordele som hurtigere respons, lavere energiforbrug, nem integration og fleksibel tilpasning. På grund af de kompakte størrelser kan ingeniører skabe mere kompakte og effektive produkter.

Den stigende efterspørgsel efter automatisering, intelligent udstyr og miniaturisering fortsætter med at øge brugen af flapper-solenoider. Fremskridt inden for magnetisk design, materialer og produktionsteknologi garanterer flapper-solenoidernes fremtidige rolle i industrielle applikationer.

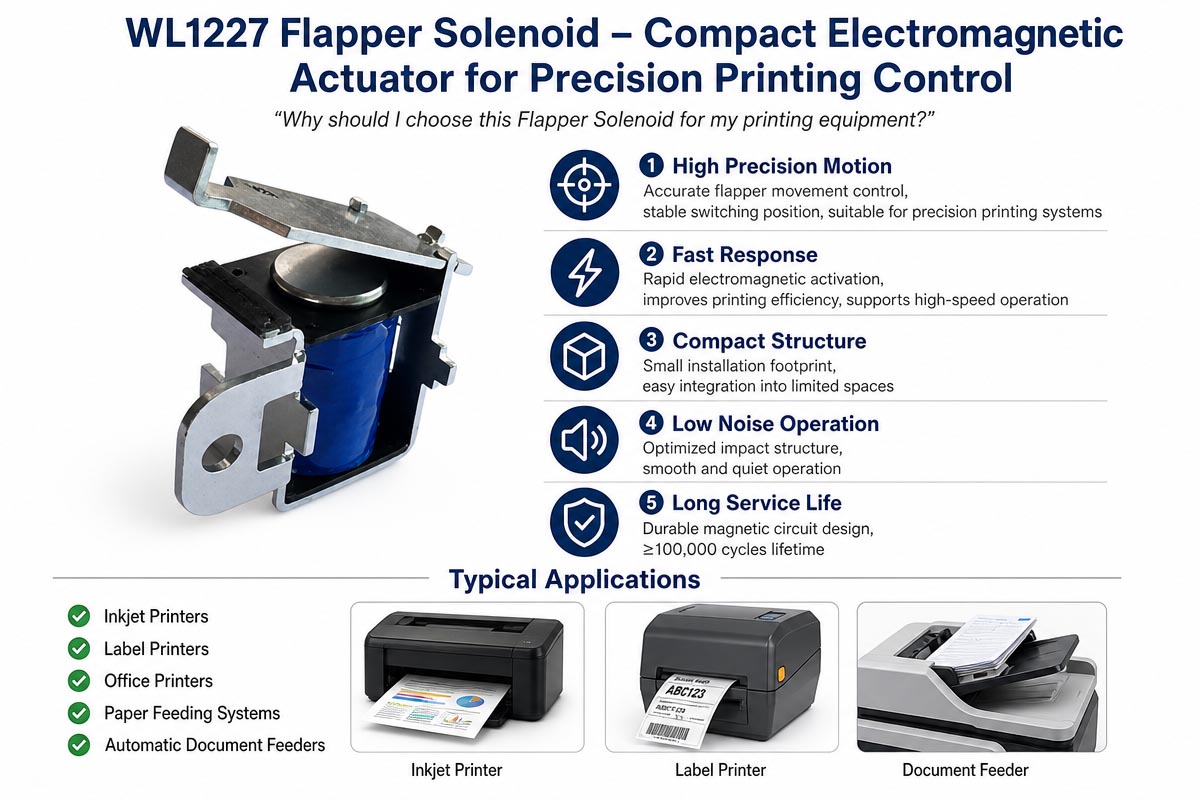

Firmaflapper-solenoider til trykmaskineapplikation

Flapper-solenoider har været meget anvendt i mange industrier på grund af deres lille størrelse, hurtige respons og kontrolevne.

Maskiner, trykning

I industrielle trykkemaskiner styrer flapper-solenoider blækflow, papirfremføringsmekanismer, luftventiler og positioneringssystemer. Hurtig respons forbedrer nøjagtigheden og effektiviteten af trykprocesser.

Medicinsk udstyr

Medicinske instrumenter kræver pålidelig og præcis styring. Flapper-solenoider anvendes i iltapparater, diagnostiske apparater, væskestyrings- og laboratorieinstrumenter.

Automation/Industri

I automatiseringssystemer anvendes flapper-solenoider til at skifte, låse, positionere og styre mekaniske bevægelser. De er kompakte i størrelse og velegnede til små automatiske apparater.

Væske- og luftstyring

Flapper-solenoider anvendes i pneumatiske og hydrauliske styringsapplikationer. Den præcise koblingsevne styrer luftstrøm, gasstrøm og væskestrøm.

Forbruger- og smartenheder

Elektromagnetiske komponenter i nutidens smarte enheder er små. Flapper-solenoider er fremragende til bevægelsesstyringsløsninger til smarte enheder.

På grund af denne fleksibilitet og tilpasningsmulighed er flapper-solenoider en af de vigtigste aktuatorløsninger for OEM-producenter, der søger pålidelig elektromagnetisk styringsteknologi.

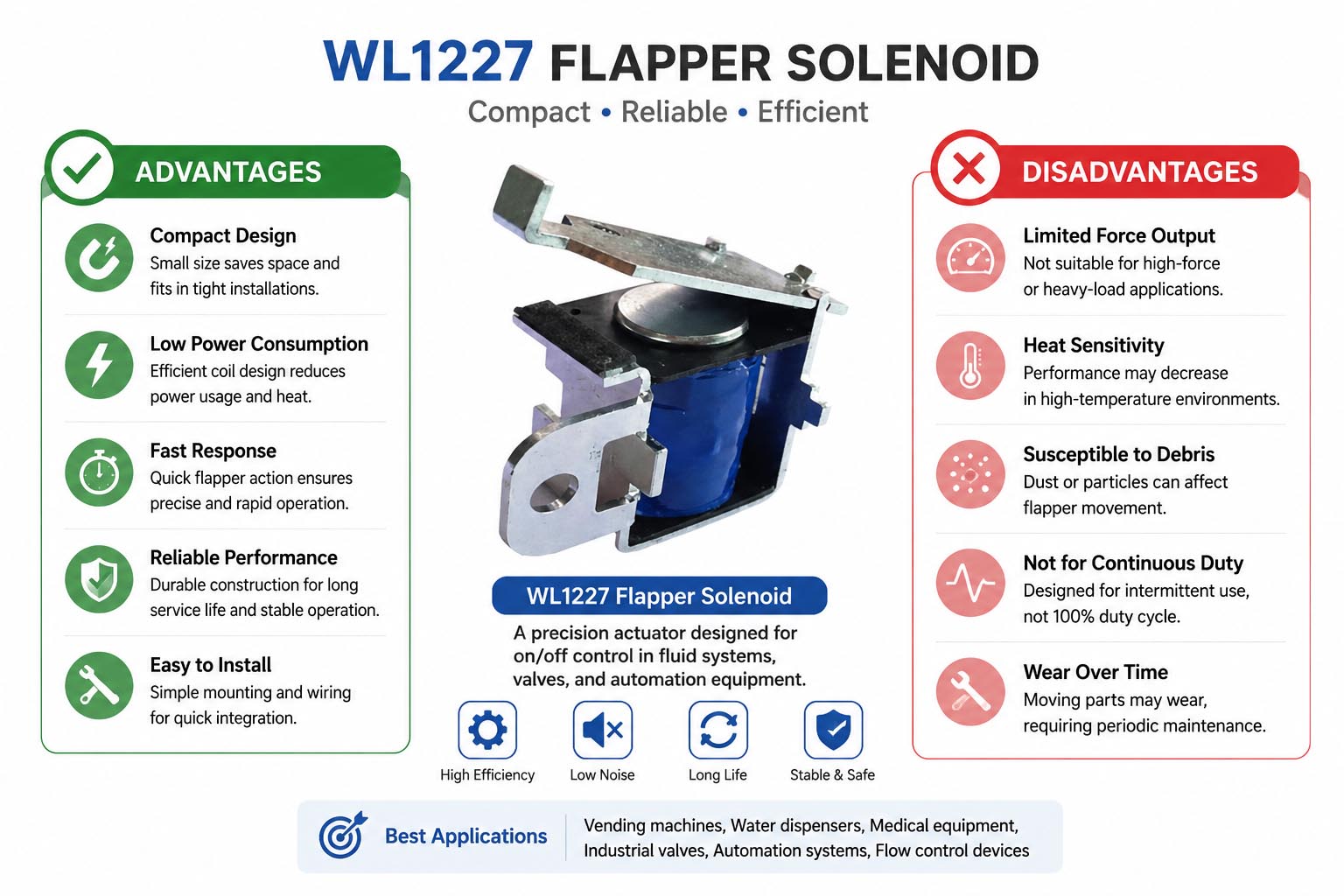

Kompakte Flapper Solenoider Fordele og Ulempe

Fordele:

Flapper-solenoider har meget at tilbyde til industrielle applikationer. Lille husstørrelse muliggør installation i trange rum. De giver hurtig responstid, præcis koblingsstyring og pålidelig elektromagnetisk drift. Derudover er flapper-solenoider karakteriseret ved færre mekaniske dele og forbruger mindre strøm i sammenligning med de store aktuatorer. De kan tilpasses til at imødekomme forskellige OEM-behov.

Ulemper

Flapper-solenoider har dog nogle ulemper. De har mindre kraftudgang sammenlignet med store industrielle aktuatorer. I tilfælde af forkert design kan overophedning blive et problem under kontinuerlig drift. Flapper-solenoider oplever mekanisk slid efter millioner af cyklusser, afhængigt af arbejdsmiljøet.

Det rigtige valg, korrekt termisk styring og kvalitetsproduktion kan reducere disse ulemper og sikre pålidelig langsigtet drift.

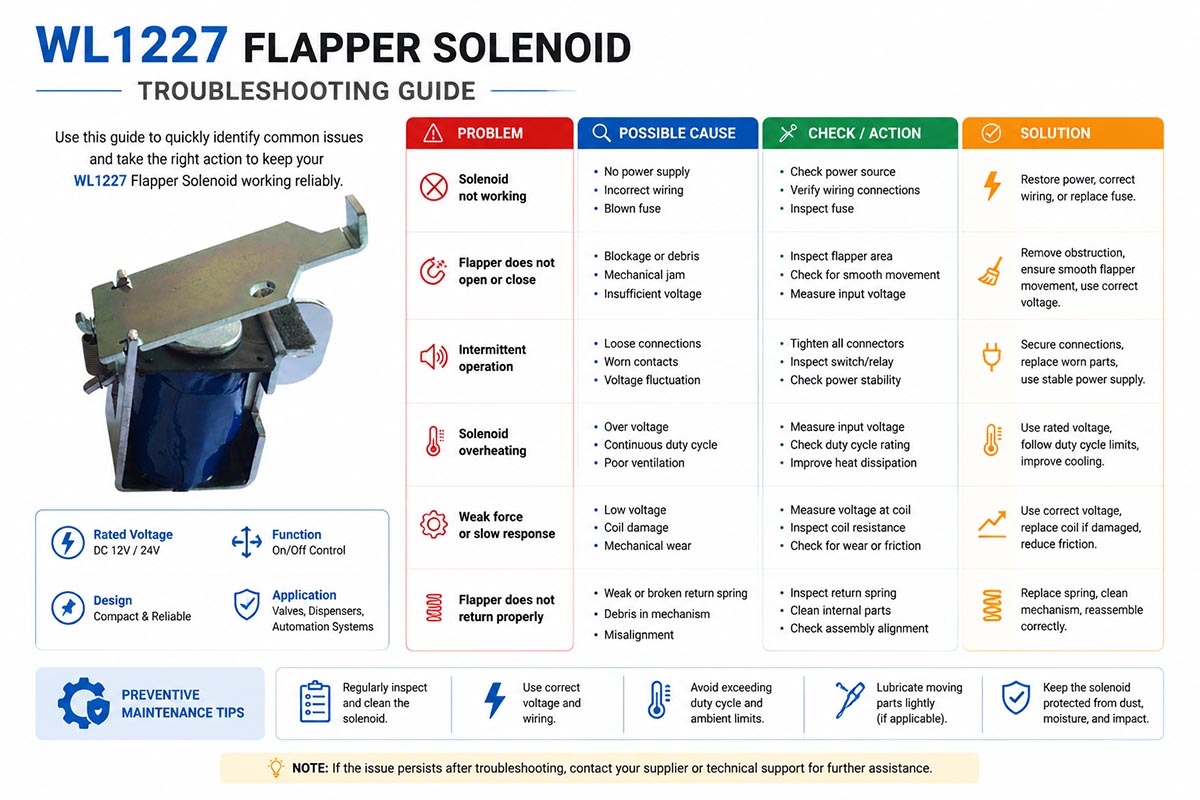

Fejlfindingsvejledning til flapper-solenoider

Problem 1: Solenoiden virker ikke

Årsager kunne være:

Forkert spændingsforsyning

Beskadiget spole

Defekt elektrisk forbindelse

Opløsning:

Test strømforsyning

Mål spolens modstand.

Kontroller ledningsforbindelserne.

Problem 2: Svag kraftudgang

De mulige årsager er

Lave spændinger

Høj mekanisk impedans

Defekte designparametre

Opløsning:

Kontroller driftsspændingen.

Minimer friktion.

Vælg en model med højere effekt.

Problem 3: Overophedning.

Årsager kunne være:

Forkert driftscyklus

Kontinuerlig drift med overspænding

Dårlig varmeafledning

Løsning

Reducer driftsvarigheden.

Bekræft spændingsklassificeringen.

Forbedring af det termiske design

Problem 4: Langsom respons

Årsager kunne være:

Blokering

Forkert fjederdesign

Overbelastet

Opløsning:

Kontroller den indre bevægelse.

Optimering af den mekaniske struktur

Juster belastningsforholdene.

Regelmæssig testning og vedligeholdelse er nødvendig for at sikre korrekt ydeevne af flapper-solenoider

Ofte stillede spørgsmål om kompakte flapper-solenoider

1. Hvad er funktionen af flapper-solenoider?

Hovedformålet med klapsolenoiden er at styre den mekaniske bevægelse, luftstrøm, gasstrøm eller væskestrøm i industrielt udstyr. Klapsolenoider omdanner elektrisk energi til præcis mekanisk bevægelse ved hjælp af elektromagnetisk kraft. De typiske anvendelser er trykkemaskiner, medicinsk udstyr, automatiseringssystemer, pneumatiske styreenheder, væskestyringssystemer og smart industrielt udstyr. På grund af deres kompakte størrelse, hurtige respons og koblingsevne er klapsolenoider ideelle til præcis styring.

2. Hvordan fungerer de klaprende solenoider?

De klaprende solenoider bruger den elektromagnetiske spole til at generere magnetisk kraft. Strømmen, der løber gennem spolen, skaber det magnetiske felt, der tiltrækker det indre anker. Som et resultat styrer ankerets bevægelse luftstrømmen, væskestrømmen eller den mekaniske bevægelse via klappen. Så snart strømforsyningen stopper, returnerer fjederen klappen til den oprindelige position.

Denne enkle elektromagnetiske proces sikrer hurtig omskiftningsydelse.

3. Hvad er de vigtigste fordele ved flapper-solenoider?

De største fordele ved flapper-solenoider inkluderer den kompakte størrelse, hurtige respons, lave strømforbrug, pålidelighed og nem integration. Flapper-solenoider har færre mekaniske komponenter end traditionelle aktuatorer og giver præcis koblingsevne. Tilgængeligheden af brugerdefinerede spændinger, kræfter, slaglængder, monteringsdesign og driftsforhold gør flapper-solenoider perfekte til mange OEM-industrielle applikationer.

4. Sådan vælger du de rigtige klapsolenoider til din anvendelse

Valg af de rigtige klapsolenoider kræver flere faktorer for ingeniører:

Driftsspænding (5VDC, 12VDC, 24VDC osv.)

Udgang af kraft

Slaglængde

Cyklushastighed

"Driftstemperatur"

Installer plads.

Forventet levetid

Miljømæssige faktorer

En professionel solenoidproducent kan hjælpe dig med at definere dine applikationskrav og foreslå det optimale design.

5. Hvilke industrier bruger flappende solenoider?

Klapsolenoider bruges i mange industrier, f.eks.

Trykkeribranchen: blækkontrol, papirfremføring og positioneringssystemer

Medicinsk udstyr. Laboratorieinstrumenter. Diagnostisk udstyr. Væskekontrol.

Automatiseringssystemer: bevægelseskontrol og mekanisk kobling

Pneumatiske systemer: styring af luft- og gasstrøm

Smarte enheder: elektromagnetisk anvendelse i kompakt form

Skifteenheder, testudstyr: præcis

Det fleksible design gør flapper-solenoider velegnede til forskellige industrielle kontrolkrav.

6. Hvorfor bliver mine flapper-solenoider varme, når de kører?

Opvarmningen af de blafrende solenoider opstår på grund af spolemodstand, driftsspænding, duty cycle eller dårlig varmeafledning. En vis opvarmning opstår på grund af omdannelse af elektrisk energi til magnetisk energi, og det er normalt.

For at undgå overophedning:

Kontroller driftsspændingen.

Bekræft, at driftscyklussen er lig med designet.

Må ikke anvendes kontinuerligt ud over de nominelle grænser.

Forbedre varmeafledningen.

Vælg det rigtige spoledesign.

Til applikationer med høj duty cycle kan det være nødvendigt med et specialdesign af solenoider.

7. Hvordan er flapper-solenoiders levetid?

Levetiden for flapper-solenoider afhænger af design, driftsforhold, belastning og produktionskvalitet. Ved korrekt design og anvendelse i henhold til specifikationerne har industrielle flapper-solenoider en lang levetid på hundredtusindvis til millioner af driftscyklusser.

Følgende faktorer påvirker flapper-solenoidens levetid:

Hyppighed af drift

Mekanisk belastning

Spoletemperatur.

Kvalitet af materialer

Miljøbetingelser

Vedligeholdelseskrav

Ved at vælge den rigtige model og udføre pålidelighedstest kan du øge levetiden betydeligt.

8. Kan flapper-solenoiderne skræddersys til OEM-projekter?

Ja. Specialdesignede flapper-solenoider er mulige for at opfylde de applikationsspecifikke krav. Producenter kan ændre sig.

mærkespænding

Spændingskraft

Slaglængde

Spole design

Husstørrelse

Tilslutningstype

Monteringsdesign

Materialer

Vandtæthed og særlige miljøkrav

OEM-tilpasningen giver ingeniører bedre ydeevne, nemmere installation og produktpålidelighed.

Hvordan vælger man flapper-solenoider til sine projektbehov?

Når du vælger flapper-solenoider, bør du tage højde for nogle tekniske specifikationer, der garanterer deres pålidelige drift.

1. Angiv ansøgningskrav

Først skal du definere arbejdsmiljøet og formålet med applikationen. Skal solenoiden styre luften, væsken, den mekaniske bevægelse eller omskiftningen?

2. Beregn kraftkravet

Den elektromagnetiske kraft er en af de mere betydningsfulde specifikationer. Ingeniører bør estimere belastningskraften, friktionen og sikkerhedsmarginen, før de vælger solenoidmodellen.

3. Bekræft driftsspænding

Spændingsmulighederne inkluderer normalt 5VDC, 12VDC, 24VDC og brugerdefinerede spændinger. Korrekt valg af spænding garanterer en problemfri drift af spolen uden overophedning.

4. Tænk over arbejdscyklussen

Driftscyklussen er varigheden af kontinuerlig solenoiddrift. Ved kontinuerlig drift kræves korrekt termisk design; ved intermitterende drift er det muligt at opnå en større kraftudgang.

5. Kontroller slaglængde og bevæget afstand

Slaglængden påvirker det mekaniske design. Vælg en klapsolenoid med tilstrækkelig slaglængde til at udføre den nødvendige styrefunktion.

6. Installationsplads og størrelse

Installation af industrielt udstyr er ofte begrænset i plads. Kompakt størrelse og brugerdefineret monteringsstruktur gør det nemt at integrere solenoiden.

7. Miljøforhold bør tages i betragtning

Faktorer som temperatur, fugtighed, vibrationer, støv og kemikalier kan påvirke solenoidens ydeevne. Vælg passende materiale og beskyttelsesklasse i henhold til arbejdsmiljøet.

8. Bekræft livstidsbehovene

Til industrielle anvendelser er lang levetid påkrævet. Definer krav til cykluslevetid, og vælg produkter, der er blevet korrekt testet for holdbarhed.
