WL0829 AC lineær solenoid til industriel brug

En lineær AC-solenoid er en elektromekanisk enhed, der omdanner vekselstrøms (AC) elektrisk energi til lineær bevægelse. Den består af en spole, et bevægeligt stempel og en fast jernkerne. Når der tilføres vekselstrøm, genereres et magnetfelt, der trækker eller skubber stemplet langs en lige bane. I modsætning til DC-solenoider er AC-solenoider designet til at fungere direkte med vekselstrøm og inkluderer ofte skyggespoler for at reducere vibrationer og støj. De anvendes i vid udstrækning i industriel automation, maskiner og styresystemer, hvor hurtig, gentagen lineær aktivering er påkrævet med pålidelig ydeevne.

Funktioner i AC lineær solenoid

AC lineære solenoider tilbyder pålidelig og effektiv lineær bevægelse med enkle konstruktioner. De fungerer direkte på vekselstrøm uden behov for ensrettere, hvilket gør installationen nemmere og omkostningseffektiv. Nøglefunktioner inkluderer hurtig responstid, stærk startkraft og stabil drift med skyggespoleteknologi for at reducere støj og vibrationer. De fås i forskellige slaglængder og kraftklassificeringer, der passer til forskellige industrielle behov. AC-solenoider er designet til lang levetid med robust konstruktion til kontinuerlige eller intermitterende driftscyklusser. Deres kompakte størrelse muliggør nem integration i maskiner og automationssystemer på tværs af flere brancher.

Få et gratis tilbud

PDF Download

WL0829 AC lineær solenoidbeskrivelse

AC lineære solenoider er alsidige elektromekaniske aktuatorer designet til industrielle og kommercielle anvendelser. De er bygget med kobberspoler af høj kvalitet, holdbare jernkerner og præcisionskonstruerede stempler for at sikre ensartet ydeevne. Disse solenoider understøtter forskellige spændingsklassificeringer og kan tilpasses til slaglængde, kraftudgang og monteringskonfigurationer. Mange modeller inkluderer skyggespoler for jævn og støjsvag drift.

AC-linearmagneten er designet til holdbarhed og effektivitet og er velegnet til kontinuerlige eller intermitterende driftscyklusser. Deres kompakte design og enkle integration gør dem ideelle til automationssystemer, styreenheder og maskiner, der kræver pålidelig lineær bevægelse.

WL0829 AC lineær solenoidvideo

WL0829 AC lineær solenoid detaljeret visning

Holdbar AC lineær solenoid til krævende brug

AC lineær magnetventil til ventil- og låsesystemer

Effektiv AC lineær solenoid til smarte maskiner

AC lineær solenoid til tekstilmaskineautomation

Kompakt AC lineær solenoid til industrielle enheder

AC lineær solenoid til medicinske udstyrssystemer

Teknisk datablad for WL0829 AC lineær solenoid

Mærke	Weilong-teknologi	Model nummer	WL0829
Nominel spænding (V)	AC110V eller 208V	Nominel effekt (W)	30-33W
Arbejdsmodel	C-ramme træktype	Holdekraft (N)	300 gf
Slagtilfælde (mm)	6-8 MM	Nulstil tid(er)	20 fru
Service liv	300 tusind gange	Certificering	CE, RoHS, ISO9001,
Materiale	Kulstofstålhus med zinkbelagt belægning	Ledningslængde (mm)	200
Installer stil	Justerbar skrue	Dimensionstolerance	+/- 0.1 mm
Vandtæt	Ingen	Isoleringsklasse	F 155 Celsius grad
Hi-Pot-test	AC 600V 50/60Hz 2s	Ikke-exciterende holdekraft	0
Arbejde Temperatur	-10 ° C-100 ° C	Duty Cycle	1-100%
Gevinddybde (mm)	/	Betaling Term	TT eller LC ved syne
Prøveordre	Ja	Garanti	1 År
MOQ	500 stk	Supply Evne	5000 stk. pr. uge
Leveringstider	30 dage	Indskibningshavn	Shenzhen

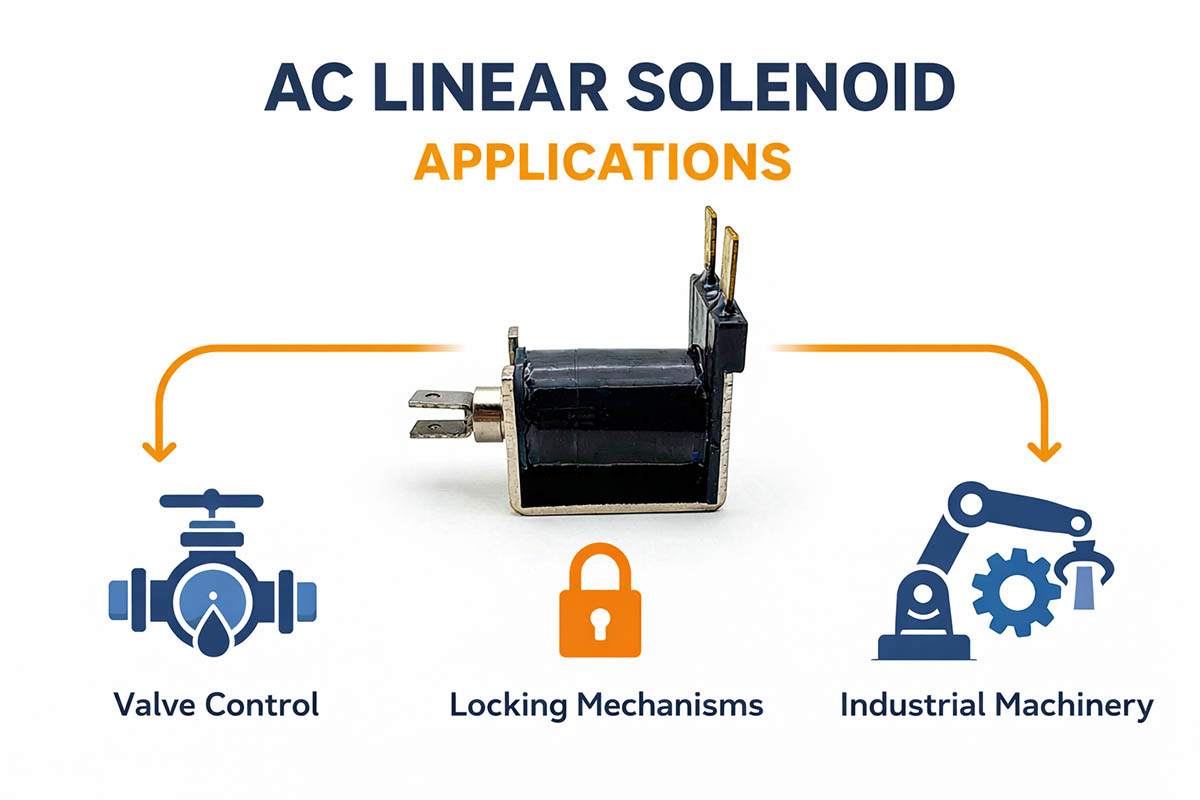

WL0829 AC lineær solenoidapplikation

AC lineære solenoider anvendes i vid udstrækning i forskellige brancher på grund af deres pålidelighed og hurtige aktivering. Inden for industriel automatisering anvendes de ofte i sorteringssystemer, transportbånd og pakkemaskiner, hvor der kræves hurtig og gentagen bevægelse. De spiller en afgørende rolle i ventilstyringssystemer og muliggør præcis åbning og lukning i væske- og gashåndteringsapplikationer.

I salgsautomater og billetsystemer anvendes AC-solenoider til dispenseringsmekanismer og låsekontroller. De findes også i husholdningsapparater såsom vaskemaskiner, kaffemaskiner og klimaanlæg til koblings- og styrefunktioner. Inden for det medicinske område anvendes de i diagnostisk og laboratorieudstyr, hvor ensartet og kontrolleret bevægelse er afgørende.

Derudover anvendes en lineær AC-solenoid i dørlåsesystemer, tekstilmaskiner og trykkeriudstyr. Deres evne til at fungere kontinuerligt med stabil ydeevne gør dem velegnede til miljøer med høj duty cycle. Med brugerdefinerede designs kan de skræddersys til at opfylde specifikke krav til kraft, slaglængde og montering, hvilket gør dem til en alsidig løsning til moderne elektromekaniske applikationer.

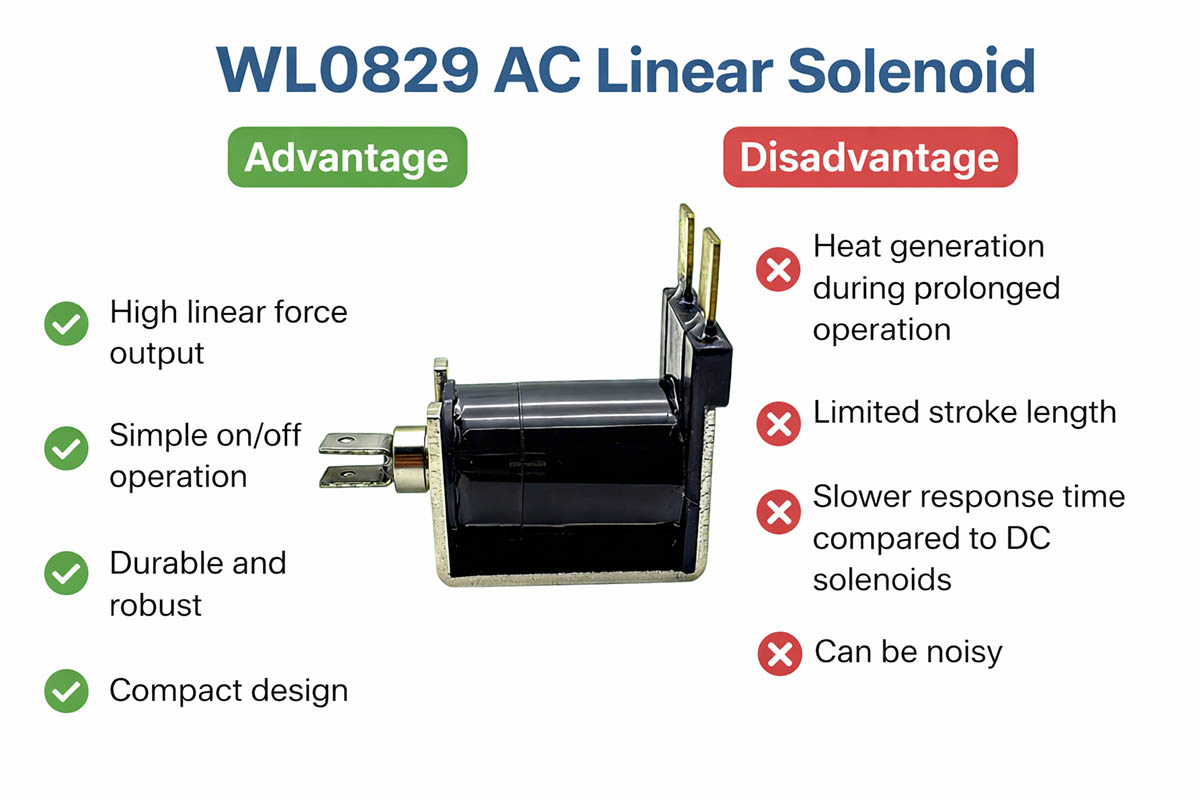

WL0829 AC lineær solenoid fordele og ulemper

Fordele ved AC lineær solenoid

Direkte AC-drift (ingen ensretter nødvendig)

Stærk indledende trækkraft

Hurtig respons og højhastighedsdrift

Holdbar og lang levetid

Enkel struktur og nem installation

Omkostningseffektiv til industriel brug

Ulemper ved AC lineær solenoid

Højere støj sammenlignet med DC-solenoider (uden skyggespole)

Varmeudvikling under kontinuerlig drift

Mindre præcis kontrol sammenlignet med DC-solenoider

Vibrationer kan forekomme ved dårlig konstruktion

Begrænset effektivitet i nogle lavenergiapplikationer

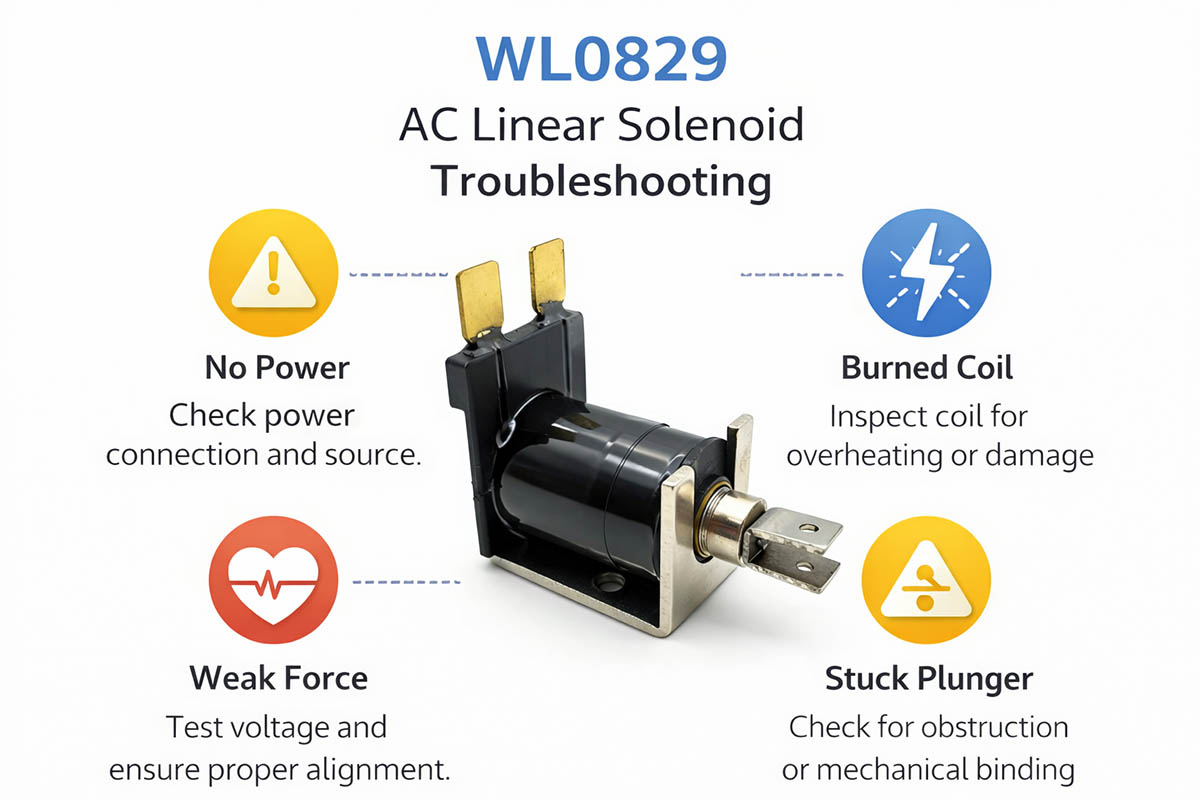

Fejlfindingsvejledning til AC lineær solenoid

1. Solenoid virker ikke (ingen bevægelse)

Mulige årsager:

Ingen strømforsyning eller forkert spænding

Løse eller ødelagte ledninger

Spoleudbrænding (åbent kredsløb)

Internt stempel sidder fast

Løsninger:

Kontroller vekselstrømsforsyningen og bekræft korrekt spænding

Inspicer ledningsforbindelser og terminaler

Mål spolemodstand med et multimeter

Rengør og smør stemplet, hvis det sidder fast

2. Svag eller utilstrækkelig kraft

Mulige årsager:

Lav spænding eller ustabil strøm

Overophedning af spole

Overbelastning ud over designgrænsen

Luftgab for stort

Løsninger:

Sørg for, at den korrekte nominelle spænding anvendes

Tillad køling eller forbedret ventilation

Tilpas solenoidkraften til belastningskravene

Juster installationen for at mindske luftspalten

3. Problem med overophedning

Mulige årsager:

Kontinuerlig tjeneste ud over klassificeringen

Dårlig ventilation

Høj omgivelsestemperatur

Forkert spændingsindgang

Løsninger:

Brug intermitterende driftsmodel, hvis det er nødvendigt

Forbedr luftstrømmen eller tilføj køling

Kontroller korrekt spændingsforsyning

Vælg en magnetventil med højere driftsbelastning

4. Støj- eller summenproblem

Mulige årsager:

Manglende eller beskadiget skyggespole

Løs montering

Uoverensstemmelse mellem AC-frekvens

Slidte interne komponenter

Løsninger:

Kontroller skyggespolens tilstand

Spænd monteringsskruerne

Bekræft korrekt frekvens (50/60 Hz)

Udskift slidte dele

5. Langsom eller forsinket reaktion

Mulige årsager:

Snavs eller affald indeni

Svag returfjeder

Lav spændingsforsyning

Spoleældning

Løsninger:

Rengør indvendige komponenter

Udskift returfjederen

Stabiliser strømforsyningen

Udskift solenoiden, hvis den er gammel

6. Stemplet sidder fast eller vender ikke tilbage

Mulige årsager:

Rust eller kontaminering

Fejljustering under installation

Beskadiget fjeder

Overdreven sidebelastning

Løsninger:

Rengør og påfør let smøring

Geninstaller med korrekt justering

Udskift foråret

Undgå sidekraft på stemplet

7. Spoleudbrænding (hyppig fejl) Mulige årsager:

Overspænding eller spændingsspidser

Kontinuerlig energi uden hvile

Dårlig isoleringskvalitet

Høj omgivelsestemperatur

Løsninger:

Brug korrekt spænding og overspændingsbeskyttelse

Følg specifikationerne for driftscyklus

Brug en spole af højere kvalitet eller en opgraderet spole

Forbedr køleforholdene

✅ Hurtige vedligeholdelsestips

Rengør regelmæssigt støv og snavs

Kontroller ledninger og forbindelser med jævne mellemrum

Sørg for korrekt spænding og frekvens

Undgå overbelastning eller kontinuerlig overbelastning

Opbevares i tørre, ikke-ætsende miljøer

Ofte stillede spørgsmål om lineære AC-solenoider

1. Hvad er en lineær AC-solenoid?

En lineær AC-solenoid er en slags elektromekanisk enhed, der omdanner vekselstrøm (AC) til lineær bevægelse. Den har normalt en spole, en jernkerne og et stempel (anker), der kan bevæge sig. Når den er tændt, skaber den et magnetfelt, der bevæger stemplet frem og tilbage.

2. Hvad gør en lineær AC-solenoid?

Når der påføres vekselspænding, skaber spolen et magnetfelt, der ændrer sig. En skyggering forhindrer den magnetiske flux i at bevæge sig rundt og vibrere. Dette lader ankeret bevæge sig i en lige linje uden bump.

3. Hvad gør solenoider, der fungerer med vekselstrøm og jævnstrøm, forskellige?

Den største forskel er strømkilden og hvor godt de fungerer:
AC-solenoider: reagerer hurtigere, har mere startkraft og kan lave støj.
DC-solenoider: fungerer bedre, er mere støjsvage og kan bruges hele tiden.

4. Hvad får en AC-solenoid til at lave støj?

Det skiftende magnetfelt i AC-solenoider kan lave en brummende lyd. En skyggering kan hjælpe med at mindske denne vibration, men noget støj er stadig normalt, især i designs, der ikke er særlig gode.

5. Hvad er en skyggering, og hvorfor er den vigtig?

En skyggering, som er lavet af kobber, er placeret på en del af kernen. Den skaber et magnetfelt, der er ude af fase, hvilket får tingene til at køre mere jævnt og reducerer vibrationer. Dette forhindrer ankeret i at åbne og lukke for hurtigt.

6. Kan AC-solenoider virke hele tiden?

Ja, men kun hvis de skal arbejde hele tiden (100 % duty cycle). Hvis ikke, kan enheden blive for varm. Kontroller altid duty cycle-klassificeringen før brug.

7. Hvad skal du huske på, når du vælger en AC-magnetventil?

Ting der er vigtige er:
Nominel spænding, f.eks. 110V eller 220V AC
Slaglængden
Behov for styrke
Normeret forbrug
De forhold, den fungerer under (temperatur, fugtighed)
Størrelsen og begrænsningerne for monteringen

8. Vigtige ting er: Nominel spænding, f.eks. 110V eller 220V AC Slaglængde Behov for styrke Driftscyklus De forhold, den fungerer under (temperatur, fugtighed) Størrelsen og begrænsningerne for monteringen

Folk bruger AC-solenoider meget i:
Værktøjer, der får fabrikker til at køre på egen hånd
Ting som kaffemaskiner og vaskemaskiner, som du bruger derhjemme
Ting som maskiner sælger
Værktøjer brugt i medicin
Låse og systemer til åbning og lukning af døre

Sådan vælger du en lineær AC-magnetventil

Valg af den rigtige AC lineære solenoid kræver evaluering af flere vigtige tekniske parametre for at sikre pålidelig og effektiv ydeevne.

1. Definer kraftkrav

Det første trin er at bestemme den nødvendige træk- eller trykkraft.

Beregn lastvægt og friktion

Tilføj en sikkerhedsmargin (typisk 20-50%)

Overvej startkraft vs. holdekraft

👉 Tip: AC-solenoider har normalt en høj startkraft, som falder over slaglængden.

2. Bestem slaglængden

Definer hvor langt stemplet skal bevæge sig (mm)

Tilpas solenoidens slaglængde til din applikation

Undgå at bruge fuld slaglængde, medmindre det er nødvendigt (reducerer levetiden)

3. Vælg spænding og frekvens

Vælg den korrekte vekselstrømsspænding (f.eks. 24V, 110V, 220V)

Matchfrekvens (50Hz eller 60Hz)

Sørg for stabil strømforsyning

👉 Forkert spænding/frekvens kan forårsage overophedning eller dårlig ydeevne.

4. Driftscyklus (arbejdstilstand)

Kontinuerlig drift (100% tændt)

Periodisk drift (f.eks. 25%, 50%)

👉 Vigtigt at undgå overophedning.

5. Krav til svartid

Hurtigt skift nødvendigt?

Tjek indtræks- og udløsningstid

👉 AC-solenoider er ideelle til hurtige, gentagne handlinger.

6. Installationsplads og montering

Tjek størrelsesbegrænsninger (længde, bredde, højde)

Vælg monteringstype:

Rammetype

Rørformet type

Åben ramme

7. Driftsmiljø

Overveje:

Temperaturområde

Fugtigheds-/støvforhold

Vibration eller stød

👉 Til barske miljøer, vælg forseglede eller beskyttede designs (IP-klassificeret).

8. Støj og vibrationer

AC-solenoider kan producere brummende lyde

Sørg for, at design af skyggespiral er inkluderet

👉 Vigtigt for medicinsk udstyr eller indendørsudstyr.

9. Levetid og pålidelighed

Tjek forventet cykluslevetid

Vælg materialer af høj kvalitet (kobberspiral, jernkerne)

Overvej vedligeholdelseskrav

10. Tilpasningskrav

Hvis standardmodellerne ikke passer, så overvej:

Brugerdefineret slaglængde

Speciel spænding

Monteringsbeslag

Tilslutningstype

11. ✅ Formel til hurtig udvælgelse (teknisk reference)

Kraftbehovet kan tilnærmes som:

F ≥ Belastning + Friktion + Sikkerhedsmargin

12. ✅ Almindelige fejl, du skal undgå

❌ Valg udelukkende baseret på størrelse
❌ Ignorering af arbejdscyklus → fører til udbrændthed
❌ Brug af DC-solenoid til AC-applikationer (eller omvendt)
❌ Uden hensyntagen til varmeafledning
❌ Undervurdering af den nødvendige kraft
