الفصل الأول: مقدمة
يُعدّ المغناطيس الكهربائي المُثبِّت أحد أهم الأجهزة المغناطيسية المستخدمة لتثبيت الأجسام المغناطيسية الحديدية، وتحديد مواقعها، وربطها، وقفلها، أو الاحتفاظ بها بشكل موثوق. تُستخدم المغناطيسات المُثبِّتة في الأتمتة الصناعية، ومناولة المواد، وأنظمة الأمن، والأبواب، والآلات، والمعدات الكهربائية. وهي أبسط طريقة للحصول على قوة مغناطيسية موثوقة دون الحاجة إلى آليات معقدة.
بحسب متطلبات التطبيق المتعلقة بقوة التثبيت المطلوبة، والجهد، والأبعاد، ودورة التشغيل، وخصائص درجة الحرارة، أو التركيب، من الضروري اختيار الشركة المصنعة المناسبة للمغناطيس الكهربائي المُثبِّت. قد لا تُلبي المنتجات الجاهزة هذه المتطلبات دائمًا، خاصةً عندما يحتاج مُصنِّعو المعدات إلى جهاز صغير أو دائرة مغناطيسية خاصة.
يمكن لشركة تصنيع المغناطيسات الكهربائية المانعة للالتصاق أن تصنع مغناطيسات مانعة للالتصاق خاصة، ومغناطيسات كهربائية تعمل بالتيار المستمر، ومجموعات مغناطيسية دائمة، ومغناطيسات هجينة حسب التطبيق.
الفصل الثاني: ما هو مغناطيس كهربائي قابض?
المغناطيس الكهربائي الحامل هو جهاز كهرومغناطيسي مصمم لجذب جسم مغناطيسي حديدي والاحتفاظ به عن طريق مصدر طاقة كهربائية.
يتكون الهيكل المعتاد مما يلي:
ملف نحاسي
قلب من الحديد أو الفولاذ
غلاف المغناطيس
جانب القطب
بكرة/ملف تشكيل
أطراف التوصيل الكهربائية.
التجميع على الحامل
عند تزويد الملف بجهد مستمر، ينشأ مجال مغناطيسي فيه ويمر عبر القلب الحديدي. تقوم الدائرة المغناطيسية بتوجيه التدفق المغناطيسي إلى وجه القطب، مما يؤدي إلى نشوء قوة التجاذب.
يعتمد ذلك على العديد من المعايير، بما في ذلك معايير الملف، والمادة المغناطيسية، والفجوة الهوائية، وهندسة وجه القطب، والجهد، والتيار، ودرجة الحرارة، ومنطقة التلامس.
لذا، للحصول على أداء مغناطيسي يمكن التنبؤ به، يجب عليك اختيار شركة تصنيع مغناطيس كهربائي مؤهلة.
الفصل الثالث: كيف يعمل المغناطيس الكهربائي القابض؟
يعتمد تشغيلها على قانون الحث الكهرومغناطيسي.
ينتج المجال المغناطيسي عن مرور تيار كهربائي عبر الملف. ويعمل القلب المغناطيسي الحديدي على زيادة كثافته وتوجيهه نحو سطح العمل.
عندما يقترب جسم من الحديد أو الفولاذ من وجه القطب، تتحسن الدائرة المغناطيسية ويبدأ المغناطيس الكهربائي في الجذب بقوة.
3.1 يمكن تبسيط تسلسل الإجراءات على النحو التالي:
الطاقة الكهربائية ← الملف يُشكّل المجال المغناطيسي ← التدفق المغناطيسي في القلب ← التجاذب المغناطيسي ← الجسم مُثبّت
عند إيقاف تشغيل مصدر الطاقة، يختفي المجال المغناطيسي ويتم تحرير الجسم.
وهو مفيد بشكل خاص عندما تريد التحكم في عملية الإمساك والإفلات كهربائياً.

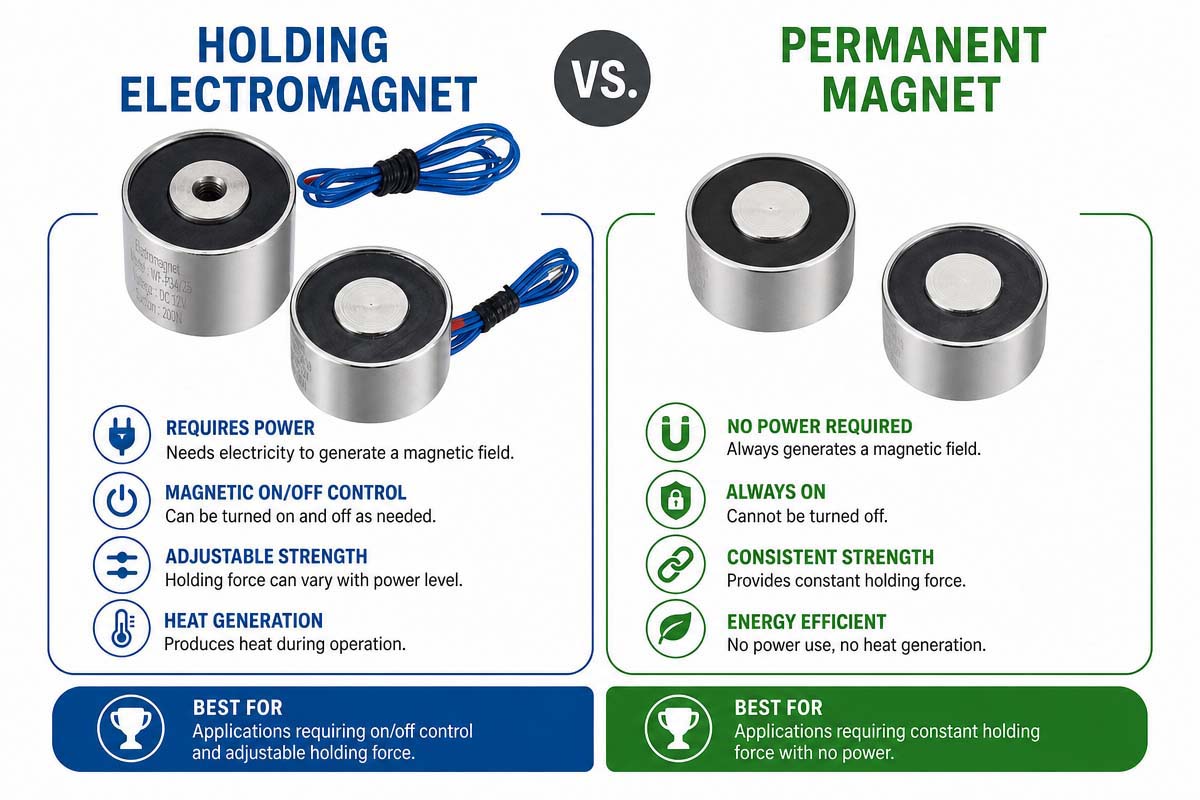

الفصل الرابع: تثبيت المغناطيس الكهربائي مقابل المغناطيس الدائم
يمكنك استخدام مغناطيس كهربائي أو مغناطيس دائم. كلاهما سيثبت شيئًا ما. ومع ذلك، تختلف طريقة عملهما.
4.1 تثبيت المغناطيس الكهربائي
لتوليد قوة مغناطيسية، يحتاج المغناطيس الكهربائي الحامل إلى طاقة كهربائية للتشغيل. وتتمثل ميزته الرئيسية في إمكانية التحكم به.
يمكن تشغيل/إيقاف خاصية التثبيت. لذا، فإن المغناطيسات الكهربائية مفيدة للغاية في المعدات الأوتوماتيكية والأقفال والتجهيزات الصناعية وأجهزة التحكم في الآلات.
4.2 المغناطيس الدائم
يُنتج المغناطيس الدائم قوة مغناطيسية دون الحاجة إلى إمداد مستمر بالكهرباء، مما يوفر تثبيتًا طويل الأمد مع استهلاك منخفض للطاقة الكهربائية.
تُعد المغناطيسات الدائمة مفيدة عندما يكون التثبيت دائمًا ولا يلزم وجود مفتاح كهربائي.
4.3 أيهما يجب عليك اختياره؟
يعتمد اختيارك على التطبيق.
4.3.1 يجب عليك اختيار مغناطيس كهربائي عندما تحتاج إلى:
تشغيل/إيقاف الكهرباء
الافراج التلقائي
عملية قابلة للبرمجة
التكامل مع أجهزة الاستشعار أو وحدات التحكم
تشغيل دورة عمل خاصة
4.3.2 يجب عليك اختيار مغناطيس دائم عندما تحتاج إلى:
تثبيت مغناطيسي مستمر
لا يوجد إمداد منتظم بالكهرباء
هيكل ميكانيكي بسيط
انخفاض استهلاك الطاقة
عندما لا يلبي أي من المغناطيسات القياسية متطلبات تطبيقك، يمكنك طلب منتج خاص من شركة تصنيع متخصصة.
الفصل الخامس: لماذا تختار مغناطيس تثبيت مخصص؟
توجد العديد من تصميمات المغناطيسات القياسية، لكن التطبيقات الصناعية تتطلب معايير خاصة.
اعتمادًا على مكان التركيب، والقوة المطلوبة، وجهد التشغيل، وظروف التركيب والتشغيل، يمكنك تصميم مغناطيس تثبيت خاص.
المعايير المهمة للتخصيص هي
5.1. قوة التثبيت
إحدى المواصفات الرئيسية هي قوة التثبيت. يمكن أن تتراوح القوة المطلوبة من بضعة نيوتن إلى مئات أو حتى آلاف النيوتن حسب التطبيق.
من المستحيل حساب ذلك نظرياً؛ يجب على الشركة المصنعة تحديد القوة اللازمة للتشغيل.
5.2. جهد التشغيل
تتراوح جهود التشغيل القياسية للتيار المستمر بين 5 فولت و 12 فولت و 24 فولت و 48 فولت.
يمكن تعديل تصميم الملف وفقًا لمصدر الطاقة المتاح، مع مراعاة المقاومة والتيار وتوليد الحرارة والقوة المغناطيسية.
5.3. أبعاد
يمكن تركيب المغناطيس في مكان خاص.
يمكن تحسينه عن طريق:
عرض ارتفاع
الطول
قطر العمود
تركيب الفتحات
تركيب الكابلات
تركيب الموصل
5.4. دورة العمل
يعتمد تصميم الملف على دورة التشغيل المطلوبة.
تختلف متطلبات تبديد الحرارة للمغناطيس الذي يعمل بشكل مستمر عن متطلبات المغناطيس الذي يعمل لفترات زمنية قصيرة.
في التطبيقات التي تتطلب تشغيلاً مستمراً، يجب على الشركة المصنعة التحكم بعناية في مقاومة الملف، واختيار سلك النحاس، وتبديد الحرارة، ودرجة حرارة التشغيل.
5.5. درجة حرارة التشغيل
يمكن للمعدات الصناعية أن تعمل في ظروف حارة أو باردة.
ينبغي على الشركة المصنعة اختيار عزل الملف المناسب، والمادة المغناطيسية، ومادة الغلاف، وطريقة التصنيع بناءً على متطلبات درجة الحرارة.
الفصل السادس: المغناطيس الدائم المخصص
كما يمكن للمصنعين تصميم مغناطيسات دائمة مخصصة للتطبيقات التي لا تكون فيها المغناطيسات الكهربائية ضرورية، حتى عندما لا تتوفر الطاقة الكهربائية.
يمكن تصنيع مجموعات المغناطيس الدائم من:
النيوديميوم
الفريت مركب حديدي
الساماريوم والكوبالت
مغناطيس النيكو
تختلف المواد المختلفة في خصائصها المغناطيسية، وخصائصها الحرارية، وتكلفتها، وخصائصها الميكانيكية.
على سبيل المثال، يمكن استخدام مغناطيس النيوديميوم عندما تكون هناك حاجة إلى قوة مغناطيسية عالية في حجم صغير نظرًا لكثافة الطاقة المغناطيسية العالية. أما مغناطيس الفريت فيُختار عندما يكون السعر عاملاً مهمًا.
يمكن توفير دائرة مغناطيسية خاصة من خلال الجمع بين المغناطيس والصفائح الفولاذية أو الغلاف أو قطع القطب أو المكونات الأخرى.
الفصل 7: تطبيق المغناطيس الكهربائي القابض
تُستخدم المغناطيسات الكهربائية الحاملة في العديد من الصناعات.
7.1 الأتمتة الصناعية
يمكن استخدام أجهزة التثبيت المغناطيسية في التصنيع والتجميع لتحديد مواقع الأجزاء المعدنية أو تثبيتها في مكانها، كما هو الحال في الآلات المؤتمتة.
التعامل مع المواد
يمكن استخدام نظام التثبيت المغناطيسي لرفع أو تحديد موضع أو نقل الأجزاء المغناطيسية الحديدية.
أنظمة الأبواب والتحكم بالدخول
يمكن تركيب أجهزة التثبيت الكهرومغناطيسية في الأبواب والخزائن ومعدات الأمن وأنظمة التحكم في الوصول.
الروبوتات
يمكن ابتكار أجهزة مغناطيسية خاصة لتثبيت الأجزاء المعدنية في مكانها أثناء المعالجة الآلية بواسطة المعدات الروبوتية.
7.2 تجهيزات التصنيع
يُعد المغناطيس الكهربائي الحامل طريقة بسيطة لتثبيت الأجزاء الفولاذية أثناء عمليات التشغيل الآلي أو الفحص أو التجميع أو الاختبار.
المعدات الطبية والمخبرية
قد يتم تصميم مكونات مغناطيسية خاصة لاستخدامها في المعدات التي تتطلب تحديد المواقع بدقة وآليات كهرومغناطيسية مدمجة.
7.3 المعدات الكهربائية
يمكن استخدام المغناطيسات الكهربائية المثبتة في المفاتيح والمرحلات ومعدات التحكم في الدوائر وغيرها من الأنظمة الكهروميكانيكية لتثبيتها في مكانها.
الفصل الثامن: كيفية اختيار مُصنِّع المغناطيس الكهربائي المُثبِّت
عند اختيار الشركة المصنعة، يجب أن تأخذ في الاعتبار ليس فقط أسعار الوحدات.
دعونا نلقي نظرة على بعض العوامل.
8.1 المهارات الهندسية
ينبغي أن يمتلك المصنّع الجيد معرفة بالدوائر المغناطيسية، وتصميم الملفات، والخصائص الحرارية، والبنية الميكانيكية، وتفاوتات التصنيع.
أبدا التخصيص
إذا كان تطبيقك يتطلب أبعادًا أو قوة خاصة، فيجب عليك البحث عن شركة مصنعة قادرة على تطوير منتجات مخصصة، وليس مجرد إنتاج منتجات قياسية.
8.3 القدرة الإنتاجية
يمكن أن تضمن القدرات التصنيعية جودة أفضل ومشاكل تواصل أقل بين مختلف الموردين.
يمكن أن تكون القدرات ذات الصلة
أختام معدنية
التصنيع باستخدام الحاسب الآلي
صب حقن البلاستيك
تطوير الأداة
لف الملفات
التجميع المغناطيسي
الاختبارات الكهربائية
اختبار الأداء
8.4 خدمة ضمان الجودة
استفسر عن أنظمة إدارة الجودة، وفحص المواد الواردة، واختبارات الإنتاج، وإجراءات الفحص النهائي.
بالنسبة للتطبيقات الصناعية، يعد اتساق الأداء في دفعات الإنتاج أمراً مهماً.
8.5 دعم النماذج الأولية والعينات
ينبغي أن يكون المورد الجيد للمغناطيسات الكهربائية الحاملة قادراً على توفير نماذج أولية أو عينات قبل الإنتاج الضخم.
بمساعدتهم يمكنك التحقق مما يلي:
قوة التحمل
استخدام التيار الكهربائي
ارتفاع درجة الحرارة
التوافق
موثوقية التشغيل
الخصائص الفيزيائية الكهربائية
عملية تصنيع حوامل المغناطيس الكهربائي
الفصل التاسع: تتكون عملية التصنيع النموذجية من عدة مراحل.
9.1 تصميم الدوائر المغناطيسية.
يقوم المهندسون بتحديد هندسة القلب والوجه القطبي، والفجوة الهوائية، والمادة المغناطيسية.
9.2 تصميم الملف
يعتمد تصميم الملف على الجهد والمقاومة والتيار واستهلاك الطاقة ودورة التشغيل والقوة المغناطيسية المطلوبة.
9.3 تصنيع المكونات
يمكن تشكيل المكونات المعدنية بالختم أو باستخدام آلات CNC، ويمكن تشكيل المكونات البلاستيكية بالحقن.
9.4 لف الملف
يتم لف سلك النحاس على البكرة وفقًا لمعايير معينة.
9.5 تجميع
تم تجميع جميع المكونات.
9.6 الاختبارات الكهربائية
يقومون بفحص الجهد، والمقاومة، والتيار، والعزل، وغيرها من المعايير الكهربائية.
9.7 اختبار الخصائص المغناطيسية
يمكن اختبار المنتج النهائي من حيث قوة التثبيت في ظل ظروف اختبار معينة.
9.8 اختبار الموثوقية
وفقًا للتطبيق، يمكن للمصنعين إجراء اختبارات درجة الحرارة، ودورة الحياة، والاهتزازات، وغيرها من الظروف البيئية.
الفصل العاشر: لماذا تُعدّ الخبرة في مجال تصنيع المعدات القابضة أمرًا بالغ الأهمية
لا يعتمد أداء المغناطيس الكهربائي على الملف فحسب، بل على الدائرة المغناطيسية ككل. وتتأثر قوة التثبيت النهائية بشدة بالتغيرات الطفيفة في الدائرة المغناطيسية.
فعلى سبيل المثال، يتأثر الأداء المغناطيسي للدائرة المغناطيسية بعوامل مثل الفجوة الهوائية، وتسطيح سطح القطب، واختيار المواد، ودقة التصنيع.
قد يقوم مصنع المغناطيس الكهربائي ذو الخبرة بتحسين النظام بأكمله وليس فقط زيادة قوة الملف.
قد يؤدي هذا التحسين إلى تقليل استهلاك الطاقة غير الضروري، وتوليد الحرارة، وحجم المنتج.
الفصل 11: حلول مغناطيسية مخصصة لتطبيقات مصنعي المعدات الأصلية
قد يحتاج عملاء تصنيع المعدات الأصلية أحيانًا إلى مجموعة مغناطيسية مخصصة تتجاوز المغناطيسات القياسية.
فيما يلي أمثلة على المعلومات التي يمكنك تقديمها لاختيار مورد تصنيع المعدات الأصلية المخصص:
تصميم 2D
ملفات CAD ثلاثية الأبعاد
عينات المنتج
المواصفات الفنية
أبعاد التركيب
متطلبات القوة
وصف التطبيق
بعد ذلك، يمكن لفريق الهندسة التابع للشركة المصنعة اقتراح تصميم مناسب للمغناطيس الكهربائي أو المغناطيس الدائم.
علاوة على ذلك، قد يقوم المورد الجيد بتحسين الأدوات والمواد وعملية التصنيع والإنتاجية لتحقيق تكلفة وحدة منخفضة للإنتاج بكميات كبيرة.
الفصل الثاني عشر: الأسئلة الشائعة حول تثبيت المغناطيسات الكهربائية والتثبيت حسب الطلب
مغناطيس
1. كيف يتم اختيار مورد المغناطيس الكهربائي المناسب؟
عند اختيار مُصنِّع للمغناطيسات الكهربائية الحاملة، ينبغي مراعاة قدراته الهندسية، وإمكانية التخصيص، وطاقته الإنتاجية، ومراقبة الجودة، وقدراته على الاختبار، وخبرته في تطبيقات مماثلة. سيتمكن المورِّد الجيد من تقييم قوة التثبيت المطلوبة، والجهد، والأبعاد، ودورة التشغيل، ودرجة حرارة التشغيل، وظروف التركيب قبل اقتراح أي تصميم.
2. ما الفرق بين المغناطيس الدائم والمغناطيس الكهربائي؟
تتولد القوة المغناطيسية للمغناطيس الكهربائي عند مرور تيار كهربائي عبر الملف، لذا يمكن التحكم به كهربائيًا. أما المغناطيس الدائم فهو مغناطيس يُنتج قوة مغناطيسية باستمرار دون الحاجة إلى مصدر طاقة. إذا كان التثبيت مستمرًا ولا يستهلك طاقة، فإن المغناطيس الدائم يُعد خيارًا موثوقًا. أما إذا كان التثبيت يتم تشغيله وإيقافه تلقائيًا، فإن المغناطيس الكهربائي هو الخيار الأفضل.
3. ما الذي يؤثر على قوة تثبيت المغناطيس الكهربائي؟
تؤثر عوامل عديدة على قوة التثبيت، مثل المادة المغناطيسية، وتصميم الملف، والتيار، والجهد، ومساحة سطح القطب، والفجوة الهوائية، وسطح التلامس، وتصميم الدائرة المغناطيسية، ودرجة الحرارة. تنخفض قوة التثبيت المغناطيسي بشكل كبير حتى مع وجود فجوة هوائية صغيرة. لذا، ينبغي حساب قوة التثبيت في الظروف الفعلية، وليس نظريًا.
4. هل يمكن ترك المغناطيس الكهربائي الحامل قيد التشغيل طوال الوقت؟
نعم، يمكن تصميم بعض المغناطيسات الكهربائية الحاملة للعمل المتواصل. لكن هذا التشغيل المتواصل يُولّد حرارة في الملف. لذا، يجب اختيار سلك مناسب، ومقاومة، وعزل، ومواد مغناطيسية، وتصميم غلاف ملائم للتحكم في ارتفاع درجة الحرارة. عند طلب مغناطيس كهربائي مُصمّم خصيصًا، يُرجى دائمًا تحديد دورة التشغيل المطلوبة.
5. ما هي الفولتيات المستخدمة عادةً لتثبيت المغناطيسات الكهربائية؟
تتراوح الفولتيات الشائعة للتيار المستمر بين 5 فولت و12 فولت و24 فولت و48 فولت. ويمكن تصميم ملف مخصص لتلبية متطلبات فولتية أخرى. ويُحدد جهد التشغيل بناءً على مصدر الطاقة المتاح، وقوة التثبيت، واستهلاك التيار، ودورة التشغيل، والأداء الحراري.
6. هل يمكن للمصنع إنتاج مغناطيسات دائمة مصممة حسب الطلب؟
نعم. يمكن لمصنع متخصص في تصنيع المغناطيس الدائم حسب الطلب إنتاج تجميعات مغناطيسية باستخدام مواد مثل النيوديميوم، والفريت، والساماريوم كوبالت، أو الألنيكو. ويمكن تحسين التصميم لتحقيق أقصى قوة مغناطيسية، مع مراعاة الحجم، ودرجة الحرارة، ومقاومة التآكل، والتكلفة، وسهولة التركيب.
7. كيف أطلب مغناطيسًا مخصصًا للحمل؟
ينبغي عليك تزويد الشركة المصنعة بجميع المعلومات المتاحة حول تطبيقك. قد تشمل هذه المعلومات قوة التثبيت المطلوبة، وجهد التشغيل، والأبعاد، والشوط أو الفجوة الهوائية، ودورة التشغيل، ودرجة حرارة التشغيل، وطريقة التركيب، والكمية، والرسومات أو النماذج ثلاثية الأبعاد. في حال عدم معرفة بعض المواصفات، يمكن لشركة مصنعة ذات خبرة مساعدتك في تحديد المعايير المناسبة بناءً على التقييم الهندسي والنماذج الأولية.
8. ما هي الاختبارات التي يجب إجراؤها قبل الإنتاج الضخم؟
ينبغي إجراء اختبارات مثل اختبارات قوة التثبيت، واختبارات استهلاك التيار، واختبارات ارتفاع درجة الحرارة، واختبارات أداء العزل، واختبارات دقة الأبعاد، واختبارات موثوقية التشغيل، واختبارات دورة الحياة قبل البدء بالإنتاج الكمي لمغناطيس كهربائي مخصص. يُمكن لاختبار المنتج في ظروف الاستخدام الفعلية الكشف عن المشاكل المحتملة قبل بدء الإنتاج.
الفصل 13: الاستنتاج
يمكن للمغناطيسات الكهربائية المثبتة أن تُزوّد المعدات الصناعية والتجارية بقوة تثبيت مغناطيسية مُتحكّم بها بكفاءة. كما أن دمج المغناطيسات الكهربائية في أنظمة التشغيل الآلي أسهل من دمج المغناطيسات الدائمة.
لكن اختيار المنتج المناسب لا يقتصر على الجهد الكهربائي والحجم المادي فحسب، بل يؤثر أيضاً على الأداء عوامل أخرى مثل قوة التثبيت، والمسافة الهوائية، والمادة المغناطيسية، وتصميم الملف، ودورة التشغيل، ودرجة الحرارة، وطريقة التركيب.
بإمكان شركة تصنيع مغناطيسات كهربائية ذات خبرة مثبتة أن تعمل معك على تصميم منتج يناسب احتياجاتك الفعلية.
إذا كنت بحاجة إلى مغناطيس كهربائي للتثبيت بالتيار المستمر، أو مغناطيس تثبيت مخصص، أو مجموعة مغناطيس دائم، أو مشغل مغناطيسي، فإن الشركة المصنعة التي تتمتع بقدرات هندسية وإنتاجية يمكنها مساعدتك في تنفيذ فكرتك في منتج موثوق.
بالنسبة لتطبيقات مصنعي المعدات الأصلية والتطبيقات الصناعية، فإن أفضل حل مغناطيسي ليس بالضرورة هو المغناطيس الأكبر أو الأقوى؛ بل هو المغناطيس الذي يوفر قوة التثبيت المطلوبة، والحجم، واستهلاك الطاقة، والموثوقية، والتكلفة في ظل ظروف التشغيل.
