دليل مغناطيسي كهربائي صناعي من الدرجة الصناعية WL1811

المغناطيس الكهربائي المُثبِّت ذو التيار المستمر هو جهاز كهرومغناطيسي يُستخدم لتثبيت المواد المغناطيسية الحديدية بقوة عالية، ويعمل بجهد التيار المستمر. يُولِّد هذا النوع من المغناطيسات مجالًا مغناطيسيًا لضمان تثبيت المواد الفولاذية بإحكام دون أي حركة ميكانيكية، على عكس الملفات اللولبية التي تُولِّد حركة خطية. وهو عبارة عن ملف سلكي مصنوع من النحاس يُحيط بنواة حديدية، ومُغلَّف بغلاف فولاذي. بمجرد توصيله بمصدر تيار مستمر، يجذب المغناطيس الكهربائي المُثبِّت ذو التيار المستمر صفيحة فولاذية ويُثبِّتها بإحكام. تُستخدم هذه المغناطيسات في تطبيقات متعددة، منها الأتمتة الصناعية، وسلامة الآلات، والروبوتات، والأبواب المغناطيسية، وآلات التعبئة والتغليف، وأجهزة الرفع، ومعدات تحديد المواقع.

الحصول على أسعار مجانيه

PDF تحميل

نظرة عامة على منتج المغناطيس الكهربائي للحمل بالتيار المستمر

تتوفر المغناطيسات الكهربائية ذات التيار المستمر بأشكال دائرية ومربعة ومسطحة، بالإضافة إلى تصاميم مخصصة، بقوى تثبيت تتراوح من بضعة نيوتن إلى عدة آلاف نيوتن. تتراوح جهود التشغيل الاسمية النموذجية بين 6 و12 و24 و48 فولت تيار مستمر. تشمل بعض الميزات الاختيارية: تصميم مقاوم للماء، وملفات مقاومة للحرارة، وطلاء مقاوم للتآكل، ومجموعات كابلات، وموصلات، وفتحات تثبيت مخصصة. صُممت هذه المنتجات للتشغيل المستمر أو المتقطع حسب متطلبات التطبيق. يمكن لمصنعي المعدات الأصلية تخصيص أبعاد المنتج، والقوة المغناطيسية، ومقاومة الملف، وفئة العزل، ودرجة حرارة التشغيل. تتميز هذه الأجهزة بالموثوقية، مما يجعلها مناسبة لأتمتة العمليات الصناعية، والروبوتات، والأجهزة الطبية، وأنظمة الأمن، وأدوات الآلات.

كيف يعمل المغناطيس الكهربائي الحامل للتيار المستمر؟

يعتمد مبدأ عمل المغناطيس الكهربائي الحامل للتيار المستمر على قوانين الكهرومغناطيسية.

بمجرد تطبيق جهد التيار المستمر:

يبدأ التيار الكهربائي بالتدفق عبر الملف النحاسي.

يظهر مجال مغناطيسي حول اللب الحديدي.

يصبح القلب الحديدي ممغنطاً.

يسمح الغلاف بمرور التدفق المغناطيسي إلى سطح التلامس.

يتم إغلاق الدائرة المغناطيسية بواسطة قطعة العمل الفولاذية.

هناك قوة جذب قوية تُبقي الشيء ممسكًا بإحكام.

بعد قطع الاتصال:

لم يعد التيار الكهربائي يتدفق.

لم يعد هناك مجال مغناطيسي.

يتم تحرير قطعة العمل.

صُممت بعض المغناطيسات الكهربائية لتجنب المغناطيسية المتبقية ولتوفير تحرير أسرع. كما توجد مغناطيسات كهربائية مزودة بدوائر إزالة المغناطيسية لأتمتة دقيقة.

الميزات الرئيسية للمغناطيس الكهربائي الحامل للتيار المستمر

بفضل استهلاكها المنخفض للطاقة، توفر المغناطيسات الكهربائية الحاملة للتيار المستمر قوة تثبيت مغناطيسية عالية، مما يجعلها مناسبة للتشغيل الصناعي المتواصل. يمكن تركيب هذه الوحدات المدمجة بسهولة في المساحة المطلوبة، وتضمن تشغيلًا موثوقًا به لملايين العمليات. تتميز هذه الأجهزة بسهولة التشغيل والإيقاف، والتشغيل الهادئ، ودقة التكرار العالية. يمكن إنتاجها بسعات تثبيت مختلفة، لتناسب ظروف الاستخدام المختلفة، وبفولتيات مختلفة، مثل 6 فولت، و12 فولت، و24 فولت، و48 فولت تيار مستمر. كما يُعزز التصميم المقاوم للماء والمعالجة السطحية المقاومة للتآكل من موثوقية الوحدة. علاوة على ذلك، يضمن التصميم البسيط صيانة منخفضة وتشغيلًا موثوقًا به على المدى الطويل.

فيديو منتج المغناطيس الكهربائي DC Holding

عرض تفصيلي لمغناطيس كهربائي حامل للتيار المستمر

مغناطيس كهربائي صغير الحجم يعمل بالتيار المستمر لتثبيت المعدات

مغناطيس كهربائي لتثبيت التيار المستمر للمعدات الطبية

مورد مغناطيس كهربائي صناعي للتيار المستمر

أفضل مغناطيس كهربائي لتثبيت التيار المستمر للاستخدام في المصانع

مغناطيس كهربائي لتثبيت التيار المستمر لأغراض القفل الأمني

ورقة البيانات الفنية للمغناطيس الكهربائي DC Holding

ورقة بيانات منتجات المغناطيس الكهربائي WL 1811 DC
اسم المنتج:	مغناطيس كهربائي حامل للتيار المستمر	فئة العزل:	B
طراز:	WL1811	اختبار الجهد العالي:	AC750V/2S
المقاس :	Ø18 × ارتفاع 11	خدمة الحياة:	أكثر من 500 ألف
قوة التحمل:	30 N	يؤدي الوقت:	من 3 إلى 5 أيام في حال توفر المنتج
الفولت:	DC 12V / 24V	طلب عينة:	مقبول
قوة:	43 W	موك:	200 قطعة
دورة العمل:	10%	ضمان:	2 سنوات
سلك التوصيل:	الحافة السفلية للخارج 25 سم أو حسب الطلب	الأصل:	دونغقوان ، قوانغدونغ
نموذج الإجراء:	استعد للانطلاق	السطح:	الطلاء الكهربائي (طلاء الزنك)
حجم سن التثبيت:	M5 x H19	المادة:	سلك فولاذي ومطلي بالمينا
NW:	168 غرام	شهادة:	CE / ROHS

لماذا يزداد استخدام المغناطيس الكهربائي ذي التيار المستمر شعبية؟

نتيجةً للتطور السريع في صناعة الأتمتة الصناعية والروبوتات والتصنيع الذكي والمعدات الذكية، ازداد الطلب على المغناطيسات الكهربائية المثبتة بالتيار المستمر. يحتاج المصنّعون إلى حلول تثبيت مغناطيسية تتميز بصغر حجمها وموثوقيتها وكفاءتها في استهلاك الطاقة، وقابليتها للتكامل مع الأنظمة المؤتمتة ذات التحكم الإلكتروني الدقيق. تتميز هذه المغناطيسات الكهربائية بسرعة استجابتها، وانخفاض تكاليف صيانتها، وتشغيلها الهادئ، وسهولة تركيبها مقارنةً بأجهزة التثبيت الهوائية أو الميكانيكية. كما أنها توفر خيارات تخصيص متعددة فيما يتعلق بالحجم والجهد وقوة التثبيت، مما يجعلها مناسبة لمجموعة واسعة من تطبيقات الشركات المصنعة للمعدات الأصلية. لذلك، ومع تطور الثورة الصناعية الرابعة، أصبحت المغناطيسات الكهربائية المثبتة بالتيار المستمر أكثر انتشارًا في الوقت الحاضر.

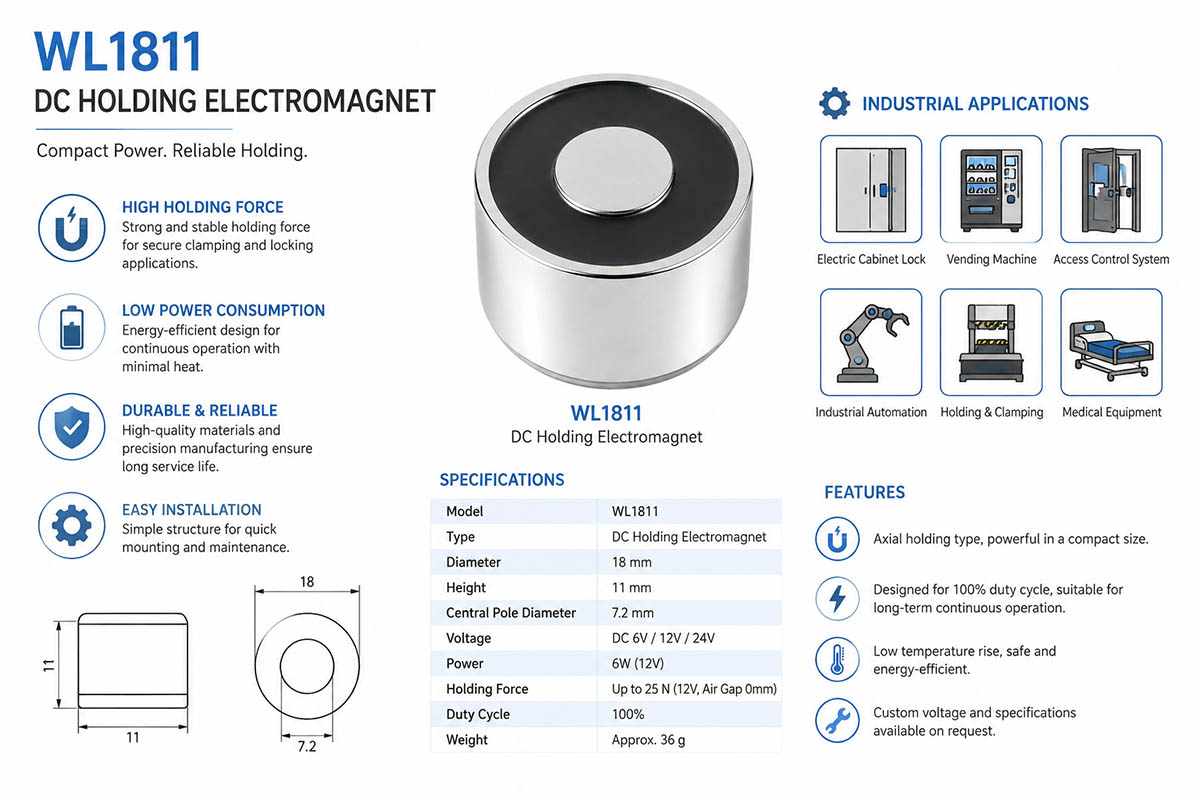

تطبيق كهرومغناطيسي للحمل بالتيار المستمر في الصناعة

تتمتع المغناطيسات الكهربائية الحاملة للتيار المستمر بالعديد من التطبيقات في مختلف القطاعات الصناعية التي تتطلب قبضة مغناطيسية موثوقة.

في مجال أتمتة المصانع، تُستخدم هذه الأنظمة لتحديد موضع قطع العمل أثناء عمليات التجميع واللحام والتشغيل والفحص. وتُستخدم الأنظمة الروبوتية المزودة بأدوات طرفية، مثل المغناطيسات الكهربائية الحاملة، لالتقاط ووضع قطع الصلب بدقة متناهية.

تُستخدم هذه المغناطيسات الكهربائية في آلات التعبئة والتغليف لتحديد المواقع المؤقتة ونقل المواد، مما يضمن عملية إنتاج موثوقة وقابلة للتكرار. أما المغناطيسات الكهربائية الحاملة فتُستخدم في آلات النسيج لمعالجة الأقمشة وتحديد المواقع الميكانيكية.

تُستخدم المغناطيسات الكهربائية المدمجة في الأجهزة الطبية لأجهزة التشخيص، وأجهزة المختبرات، وأجهزة التحليل الآلية حيث يكون التثبيت المغناطيسي الموثوق به مطلوبًا.

تُستخدم المغناطيسات الكهربائية الحاملة للتيار المستمر في أنظمة الأمان لأجهزة مثل أقفال الأبواب الكهرومغناطيسية وأنظمة التحكم في الوصول وأبواب الحريق.

تستخدمها آلات النقل لأدوات الصيانة، وقفل التجهيزات، وتحديد موضع المكونات.

تُعد استجابتها السريعة وقوة قبضتها الموثوقة مفيدة للتجهيزات الصناعية، وآلات CNC، ومعدات أشباه الموصلات، وآلات الطباعة، والمستودعات الآلية.

تُولّد المغناطيسات الكهربائية الحاملة للتيار المستمر قوة مغناطيسية بمجرد تنشيطها، وتوفر تحكمًا مرنًا عبر وحدات التحكم المنطقية القابلة للبرمجة (PLCs) ووحدات التحكم الصناعية. بفضل أبعادها القابلة للتخصيص، وتصنيفات الجهد، ودورات التشغيل، وقدرات التثبيت، تُعدّ هذه المغناطيسات الحل الأمثل لمصنعي الآلات الأصلية.

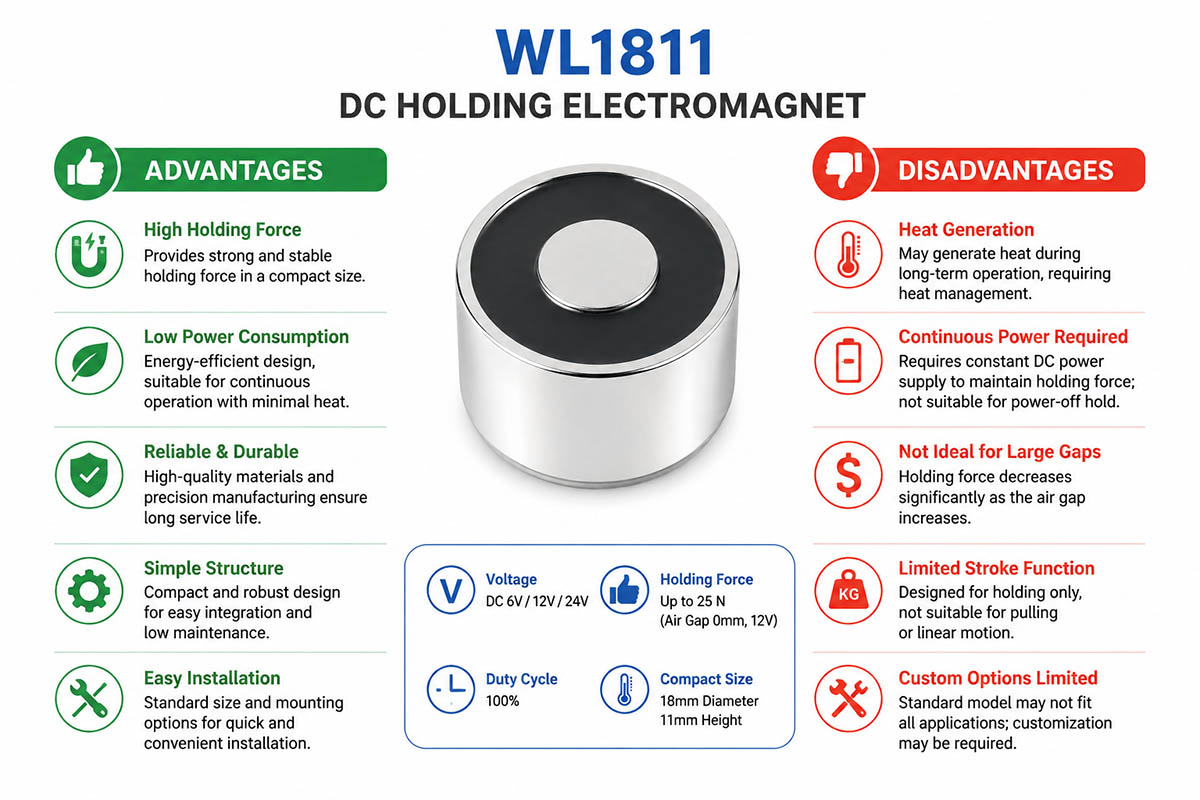

مزايا وعيوب المغناطيس الكهربائي ذو التيار المستمر

تتمتع المغناطيسات الكهربائية ذات التيار المستمر بالعديد من المزايا التي تجعلها مثالية للاستخدام في الأتمتة الصناعية. فهي تتميز بقوة مغناطيسية عالية، وسرعة تشغيل فائقة، وتصميم صغير الحجم، وسهولة التحكم الإلكتروني. ويمكن تشغيلها وإيقافها بشكل فوري، على عكس المغناطيسات الدائمة التي تتيح مرونة أكبر في الأتمتة. كما أنها قليلة الصيانة، وتعمل بهدوء تام، وتتوافق بسهولة مع وحدات التحكم المنطقية القابلة للبرمجة (PLC) ووحدات التحكم الصناعية. ويمكن تخصيص قوة التثبيت لتناسب مختلف التطبيقات، كما أن تصميمها المقاوم للماء والتآكل يزيد من متانتها في الظروف القاسية.

مع ذلك، فإنّ للمغناطيسات الكهربائية ذات التيار المستمر عيوبها. فهي تحتاج إلى إمداد مستمر بالطاقة الكهربائية للحفاظ على قوة التثبيت، ما يعني استهلاكها للطاقة أثناء التشغيل. وفي حال انقطاع التيار الكهربائي، ستنعدم القوة المغناطيسية ما لم تكن هناك أنظمة احتياطية. كما تنخفض قوة التثبيت بشكل ملحوظ في حال وجود فجوات هوائية أو صدأ أو طلاء أو أسطح تلامس غير مستوية. كذلك، في حال تصميم المغناطيس الكهربائي بشكل غير مناسب للتشغيل المستمر، فإنّ ارتفاع درجة الحرارة قد يُقلل من أداء الملف ويُقصّر من عمر الجهاز.

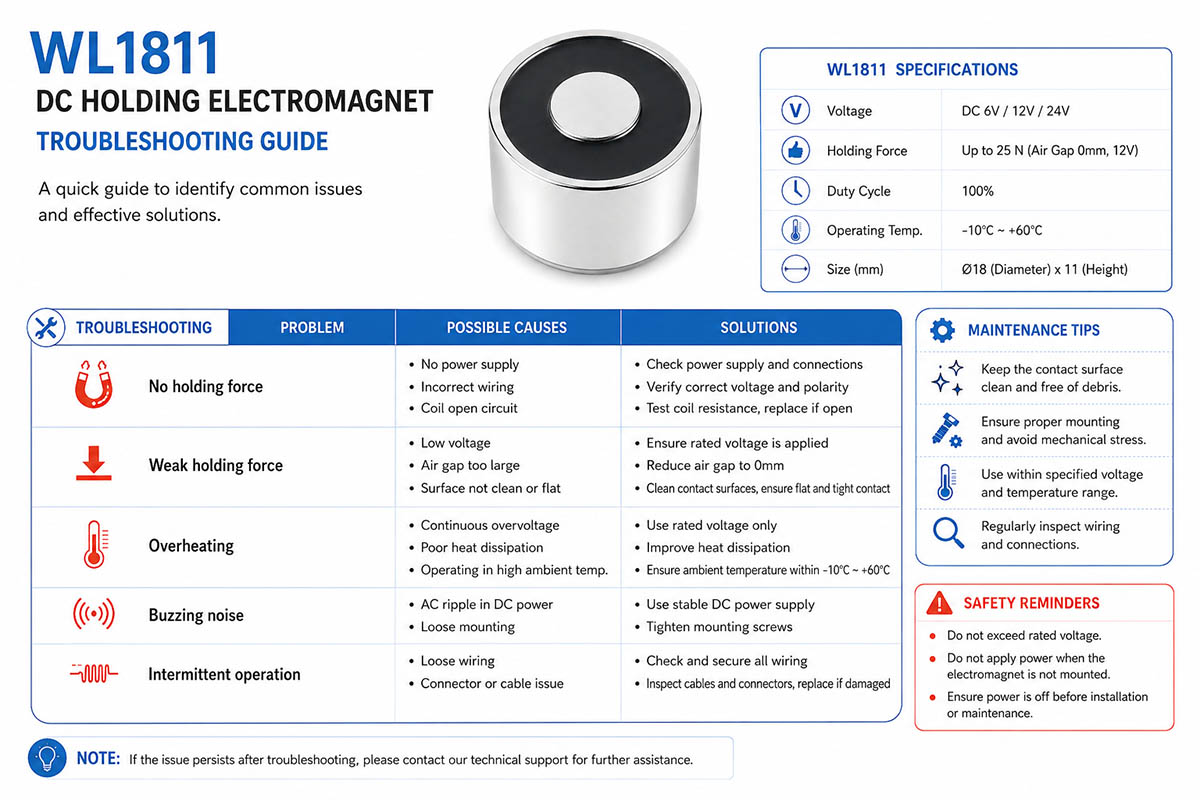

استكشاف أعطال المغناطيس الكهربائي الحامل للتيار المستمر وإصلاحها

عادةً ما يكون الفحص المنهجي كافياً لحل مشاكل الأداء النموذجية.

قوة تثبيت ضعيفة

تحقق من جهد مصدر الطاقة.

تأكد من أن سطح التلامس نظيف ومستوٍ.

تحقق من وجود فجوات هوائية أو تلف في الملفات.

ارتفاع درجة الحرارة:

تحقق من دورة التشغيل، وجهد التشغيل، ودرجة الحرارة المحيطة، والتهوية. استخدم نماذج التشغيل المستمر لفترات تشغيل طويلة.

لا توجد قوة مغناطيسية –

تحقق من الأسلاك والموصلات وحماية الصمامات واستمرارية الملف ومخرج مصدر الطاقة.

إطلاق بطيء:

قد تبقى بعض المغناطيسية المتبقية بعد فصل الطاقة.

قد يكون من المفيد النظر في دائرة إزالة المغناطيسية أو تصميم ذي مغناطيسية متبقية منخفضة.

الضوضاء المفرطة أو الاهتزاز:

تحقق من أدوات التثبيت، والمحاذاة الميكانيكية، وحالة أسطح التلامس.

عملية متقطعة:

تحقق من التوصيلات الكهربائية بحثًا عن أطراف مفكوكة أو كابلات مكسورة.

إن تنظيم الجهد الصحيح والفحص الروتيني والصيانة المنتظمة من شأنه أن يحسن موثوقية وعمر خدمة المغناطيسات الكهربائية الحاملة للتيار المستمر مع تقليل وقت التوقف غير المتوقع.

الأسئلة الشائعة حول المغناطيس الكهربائي الحامل للتيار المستمر

1. ما هو المغناطيس الحافظ للتيار المستمر؟

هو جهاز كهرومغناطيسي يستخدم التيار المباشر لإنتاج مجال مغناطيسي لتثبيت الأجسام المغناطيسية الحديدية بشكل آمن.

2. ما هي الفولتيات المتاحة؟

الفولتيات النموذجية هي 6 فولت، 12 فولت، 24 فولت و 48 فولت تيار مستمر، والفولتيات المخصصة متاحة عند الطلب.

3. هل لديه القدرة على التشغيل المستمر؟

نعم. يمكن لتصميم دورة تشغيل بنسبة 100% أن يعمل بشكل مستمر مع إدارة حرارية مناسبة.

4. ما هي قوة التثبيت؟

تعتمد قوة التثبيت على نوع المادة، ومدى استواء سطح التلامس، والفجوة الهوائية، والجهد الكهربائي، وتصميم الملف، ودرجة حرارة التشغيل.

5. ما الذي يمكن تخصيصه؟

نعم. يمكن للمصنعين تخصيص الأبعاد، وقوة التثبيت، والجهد الكهربائي، وطول الكابل، والموصلات، وأنماط التركيب، والحماية البيئية.

6. هل يستهلك الطاقة دائمًا؟

نعم. تتطلب المغناطيسات الكهربائية القياسية ذات التيار المستمر طاقة مستمرة لإنتاج قوة التثبيت المغناطيسي.

7. ما هو العمر الافتراضي للمغناطيس الكهربائي ذي التيار المستمر؟

باستخدام مواد جيدة وظروف تشغيل مناسبة، يمكن أن يصل عمر الخدمة إلى ملايين دورات التبديل وسنوات من التشغيل.

8. في أي الصناعات تُستخدم المغناطيسات الكهربائية الحاملة للتيار المستمر؟

تُستخدم هذه المنتجات على نطاق واسع في الأتمتة الصناعية، والروبوتات، والتعبئة والتغليف، والمعدات الطبية، وأنظمة الأمن، وأدوات الآلات، وأتمتة المستودعات، والنقل، والتصنيع الذكي.

كيفية اختيار المغناطيس الكهربائي الحامل للتيار المستمر

لشراء المغناطيس الكهربائي المناسب للتيار المستمر، من الضروري مراعاة العديد من المعايير الفنية لضمان التشغيل الموثوق والفعال للجهاز.

القوة القابضة اللازمة

احسب أقصى وزن أو حمل خارجي يتحمله المغناطيس الكهربائي. ضع في اعتبارك عامل الأمان المناسب للاهتزاز والصدمات والأحمال الديناميكية.

العمل الجهد

اختر الجهد المناسب المتوافق مع نظام التحكم لديك، مثل 12 فولت أو 24 فولت أو 48 فولت تيار مستمر. من المهم جدًا تطبيق الجهد الصحيح لضمان استقرار الأداء المغناطيسي ومنع ارتفاع درجة حرارة المغناطيس الكهربائي.

دورة العمل

هل سيتم استخدام المغناطيس الكهربائي بشكل مستمر (دورة تشغيل بنسبة 100%) أم بشكل متقطع؟ تتميز الموديلات المصممة للاستخدام المستمر بعزل جيد وتبديد أفضل للحرارة.

سطح التلامس

لا يمكن الحصول على أقصى قوة تثبيت إلا باستخدام مواد نظيفة ومستوية ومغناطيسية حديدية لأسطح التلامس. أي فجوات هوائية أو صدأ أو طلاء أو سطح خشن سيقلل بشكل كبير من القوة المغناطيسية.

بيئة التشغيل

من المهم مراعاة درجة الحرارة والرطوبة والغبار والاهتزازات والظروف المسببة للتآكل. في حال كان جهازك سيعمل في بيئات قاسية، اختر طرازات مقاومة للماء أو التآكل.

الحجم والتركيب

من الضروري التحقق مما إذا كان المغناطيس الكهربائي سيتناسب مع مساحة التركيب المتاحة وما إذا كان سيتناسب مع أسلوب التركيب.

استهلاك الطاقة

ضع في اعتبارك العلاقة بين قوة التثبيت واستهلاك الطاقة، خاصة في الأنظمة التي سيتم تشغيلها لفترة طويلة.

سرعة الإطلاق

يمكن أن تكون دائرة إزالة المغناطيسية أو تصميم المغناطيسية المتبقية المنخفضة مفيدة للتطبيقات التي تتطلب تحريرًا سريعًا.

جودة المنتج

من الضروري اختيار الشركات المصنعة التي تستخدم ملفات نحاسية عالية الجودة، وقلب حديدي مصنّع بدقة، وغلاف فولاذي ثقيل، وإجراءات اختبار صارمة.

متطلبات خاصة

في معظم مشاريع تصنيع المعدات الأصلية، ستكون هناك حاجة لتخصيص الأبعاد، وقوة التثبيت، وطول الكابل، والموصل، وتصنيف مقاومة الماء، أو الطلاء الخاص، وما إلى ذلك. بالعمل مع شركة مصنعة ذات خبرة، يمكنك ضمان أن المغناطيس الكهربائي يفي بجميع المتطلبات الفنية والتنظيمية.

نصائح لتجنب الأخطاء الشائعة في تصميم المغناطيس الكهربائي للتيار المستمر

لا تبخل في استخدام قوة التثبيت اللازمة.

أضف عامل أمان للأحمال الديناميكية دائماً.

قلل من الفجوات الهوائية بين المغناطيس وقطعة العمل.

استخدم أسلاك نحاسية عالية الجودة لتقليل توليد الحرارة.

اختر مقاس السلك المناسب لتجنب المقاومة الزائدة.

تصميم لتبديد الحرارة أثناء التشغيل المستمر.

قم بتحديد أبعاد القلب الحديدي بشكل صحيح لتجنب التشبع المغناطيسي.

استخدم مواد مقاومة للتآكل في البيئات القاسية.

اختر مصدر الطاقة المناسب للجهد المقنن.

يتم إجراء الاختبارات في ظروف حقيقية قبل الإنتاج بكميات كبيرة.

في حال كان الإطلاق السريع ضرورياً، ضع في اعتبارك المغناطيسية المتبقية.
