دليل التحكم الدقيق ذو الملف اللولبي الخطي WL1253

الملف اللولبي ذو القفل الخطي هو جهاز كهروميكانيكي قادر على تثبيت موضع مكبسه (تمدد/انكماش) دون الحاجة إلى طاقة كهربائية مستمرة. يُشار إليه في هذا التطبيق باسم الملف اللولبي ذي القفل الخطي. يستخدم هذا النوع من الملفات مغناطيسًا دائمًا لإحداث تأثير القفل، على عكس الملفات اللولبية العادية التي تتطلب تيارًا كهربائيًا للحفاظ على موضعها. تعمل نبضة كهربائية لحظية على تبديل حالة المكبس (بين حالتين مستقرتين، مثل: مُقفل/غير مُقفل). ثم يُبقي الملف اللولبي ذو القفل المكبس في حالته الجديدة حتى حدوث النبضة التالية. لا تستهلك الملفات اللولبية ذات القفل الخطي أي طاقة أثناء حالة القفل، مما يجعلها مفيدة في الأجهزة التي تعمل بالبطاريات.

الحصول على أسعار مجانيه

PDF تحميل

نظرة عامة على منتج الملف اللولبي ذي القفل الخطي

تُعدّ الملفات اللولبية ذات المزلاج الخطي أجهزةً صغيرةً نسبيًا ثنائية الاستقرار، تحافظ على حالتها دون الحاجة إلى الكهرباء. تتكون من ملف، ومغناطيس دائم، ومكبس، وغلاف. يؤدي تطبيق تيار قصير (نبضة 12 فولت لمدة 50 مللي ثانية) إلى تحريك المكبس إلى أحد الجانبين، وعكس قطبيته إلى الجانب الآخر. يُثبّت المغناطيس المكبس في مكانه بقوة تتراوح بين الغرامات والكيلوغرامات، وذلك حسب طراز الملف اللولبي. يتراوح طول شوط الملف اللولبي ذي المزلاج الخطي عادةً بين 3 و15 ملم. تُعدّ هذه الملفات مفيدةً جدًا في الأجهزة التي تعمل بالبطاريات، مثل الأقفال الذكية وصمامات إغلاق إمدادات الغاز المنزلية. وبفضل عدم وجود تيار مستمر، تقل احتمالية ارتفاع درجة حرارتها، ما يجعلها مناسبةً للاستخدام في الأماكن الخطرة أو المغلقة.

فيديو ملف لولبي خطي للإغلاق من الشركة

عرض تفصيلي لملف لولبي خطي للإغلاق من الشركة

دليل نظام التحكم الذكي للملف اللولبي ذي القفل الخطي

حلول الأتمتة الصناعية باستخدام الملف اللولبي ذي القفل الخطي

حل متطور للتحكم في الحركة باستخدام ملف لولبي خطي للإغلاق

قائمة التحقق من اختيار الملف اللولبي المزود بقفل

ورقة البيانات الفنية للملف اللولبي ذي القفل الخطي

صف	تكنولوجيا ويلونغ	موديل	WL1253
الفولطية المقدرة (V)	العاصمة 36V	الطاقة المقدرة (W)	30.9 W
نموذج العمل	نوع الدفع والسحب	قوة القابضة (ن)	3000 جي إف
السكتة الدماغية (مم)	مخصص 6 مم	إعادة ضبط الوقت (أو الأوقات)	0.2
خدمة الحياة	100 ألف مرة	الشهادات	حاصلة على شهادات CE و RoHS و ISO9001
الخامة	حديد مغناطيسي فائق الجودة	طول السلك الرصاصي (مم)	200 مم
تثبيت النمط	برغي	التسامح في الأبعاد	+/- 0.1 مم
ضد للماء	بدون سلوفان	الطبقة العازلة	B
اختبار هاي بوت	تيار متردد 600 فولت 50/60 هرتز 2 ثانية	قوة الدفع	600 فرنك غيني
درجة حرارة العمل	-10 ° C-100 ° C	واجب دورة	1-100٪
عمق الخيط (مم)	/	الدفع الأجل	TT، أو LC عند النظر
نموذج الطلب	نعم	الضمان	سنة
الحد الأدنى للطلب	1000 قطعة	قدرة العرض	5000 قطعة أسبوعياً
مدة الخدمة	30 أيام	ميناء التحميل	شنتشن

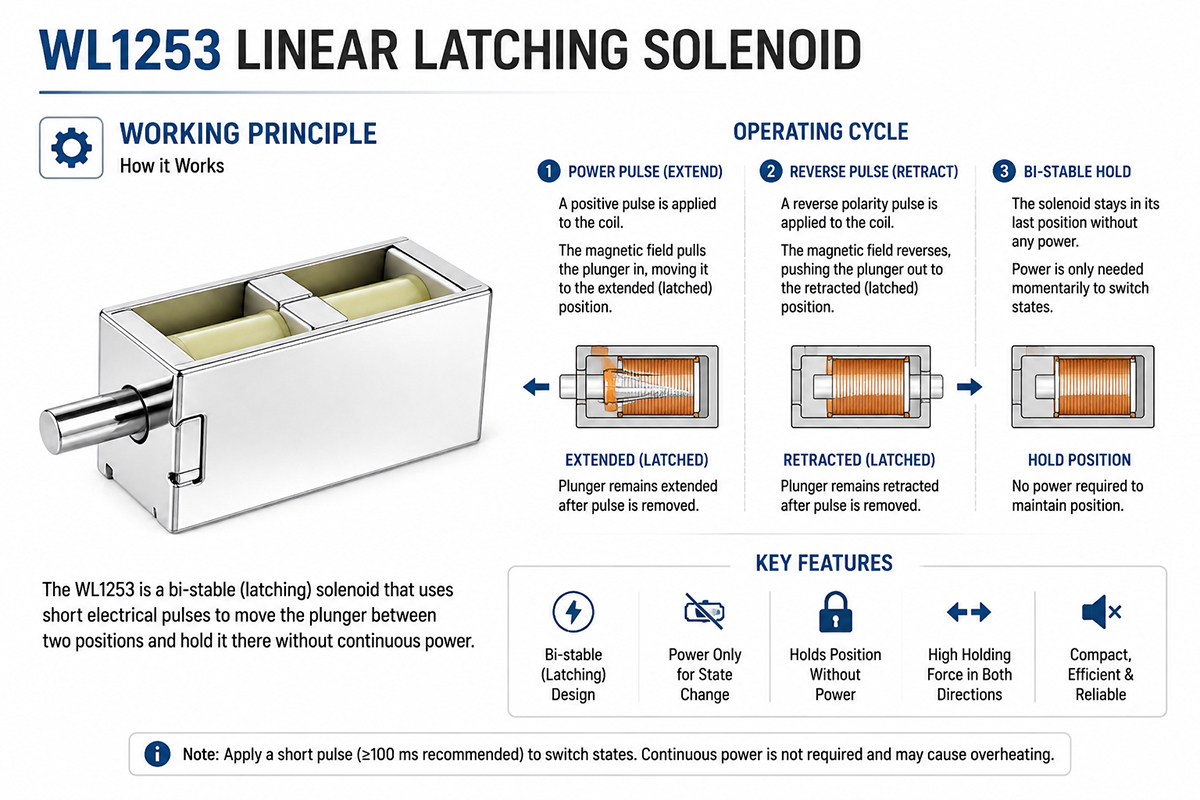

مبدأ عمل الملف اللولبي ذي القفل الخطي

يتكون الملف اللولبي ذو القفل الخطي من مغناطيس كهربائي ومغناطيس دائم. في حالة سكون المغناطيس الدائم، فإنه يُبقي المكبس المغناطيسي الحديدي في وضع ممتد أو منكمش دون تطبيق تيار كهربائي عليه. يؤدي تطبيق نبضة تيار مستمر ذات قطبية مناسبة إلى توليد مجال مغناطيسي إضافي حول المكبس. إذا أدى التيار المطبق إلى توليد مجال مغناطيسي معاكس للمجال الناتج عن المغناطيس، فإن قوة تثبيته تُصبح معدومة، ويتحرك المكبس بفعل قوة ميكانيكية معاكسة، مثل الزنبرك. في حالة عدم وجود مجال مغناطيسي، فإن التيار العكسي يُقوي المجال المغناطيسي ويسحب المكبس إلى وضع آخر، حيث يُثبته المغناطيس بعد وصوله إلى نقطة التوقف الجديدة. يمكن الآن إيقاف التيار الكهربائي، وسيبقى المكبس في وضعه النهائي حتى يتم تطبيق تيار آخر.

الخصائص الرئيسية لملف لولبي ذي مزلاج خطي

تتميز الملفات اللولبية ذات القفل الخطي بالخصائص التالية: التشغيل ثنائي الاستقرار، وانعدام استهلاك الطاقة أثناء القفل، وانخفاض الحرارة. وبفضل المغناطيسات الدائمة الداخلية، تكون قوة التثبيت عالية نسبيًا مقارنةً بحجمها. تتميز هذه الملفات اللولبية بسرعة الاستجابة، وهي ثنائية الاستقرار في التشغيل (يمكنها العمل في كلا الاتجاهين). تعمل الملفات اللولبية ذات القفل الخطي عادةً بتيارات مستمرة منخفضة (من 3 إلى 24 فولت) نظرًا لتصميمها للعمليات ذات دورة التشغيل العالية بسبب قصر مدة النبضة. تشمل الخصائص الأخرى التصميم المدمج، وإمكانية الحماية المغناطيسية، والقدرة على التشغيل باستخدام طاقة البطارية.

كيفية تجنب الأخطاء الشائعة أثناء تصميم الملف اللولبي ذي القفل الخطي في بداية التصميم

1) وضع الطاقة الثابتة: لا تقم بتشغيل الملف اللولبي إلا لمدة تتراوح بين 20 و100 مللي ثانية. سيؤدي ذلك إلى ارتفاع درجة حرارة الملف واحتراقه نتيجة لتبديد الطاقة الزائد.

٢) استقطاب غير صحيح للملف. تُعدّ جسور H ضرورية للملفات اللولبية الخطية ذات التثبيت، حيث تسمح الترانزستورات العادية بتمرير الطاقة في اتجاه واحد فقط. يؤدي عكس قطبية تيار الإدخال إلى عودة المكبس إلى موضعه الأصلي.

3) تجاهل القوة الدافعة الكهربائية العكسية. بمجرد اكتمال النبضة، يؤدي انهيار المجال المغناطيسي إلى زيادة مفاجئة في الجهد عبر الملف. أضف ثنائيات عكسية أو ثنائيات زينر على شكل زوج.

4) حالة التحميل الزائد. قوة التثبيت القصوى التي يوفرها المغناطيس لها حدودها. لا تحاول تطبيق أحمال تتجاوز القيمة القصوى المحددة، وأضف مانعًا ميكانيكيًا للقوة الزائدة.

5) ضعف سعة البطارية. قد يصل تيار البدء إلى 1-2 أمبير حتى عند 12 فولت. تأكد من أن البطارية توفر سعة كافية ولا تُستنزف تحت حمل التيار الأقصى.

٦) التركيب في بيئة مغناطيسية حديدية: قد تتداخل الأجزاء الفولاذية القريبة مع خطوط التدفق المغناطيسي، مما يقلل قوة التثبيت إلى النصف أو أكثر. تجنب تركيب الملفات اللولبية المزودة بآلية إغلاق بالقرب من أي مادة حديدية (يفضل النحاس أو الألومنيوم).

7) تجاهل تأثيرات إزالة المغنطة. قد تؤدي النبضات المتكررة أو الاستقطاب العكسي أو ارتفاع درجة الحرارة إلى إزالة مغنطة المغناطيسات الداخلية. لذا، حافظ على عرض النبضة والملف ضمن المواصفات المحددة، وعلى درجة حرارة محيطة منخفضة.

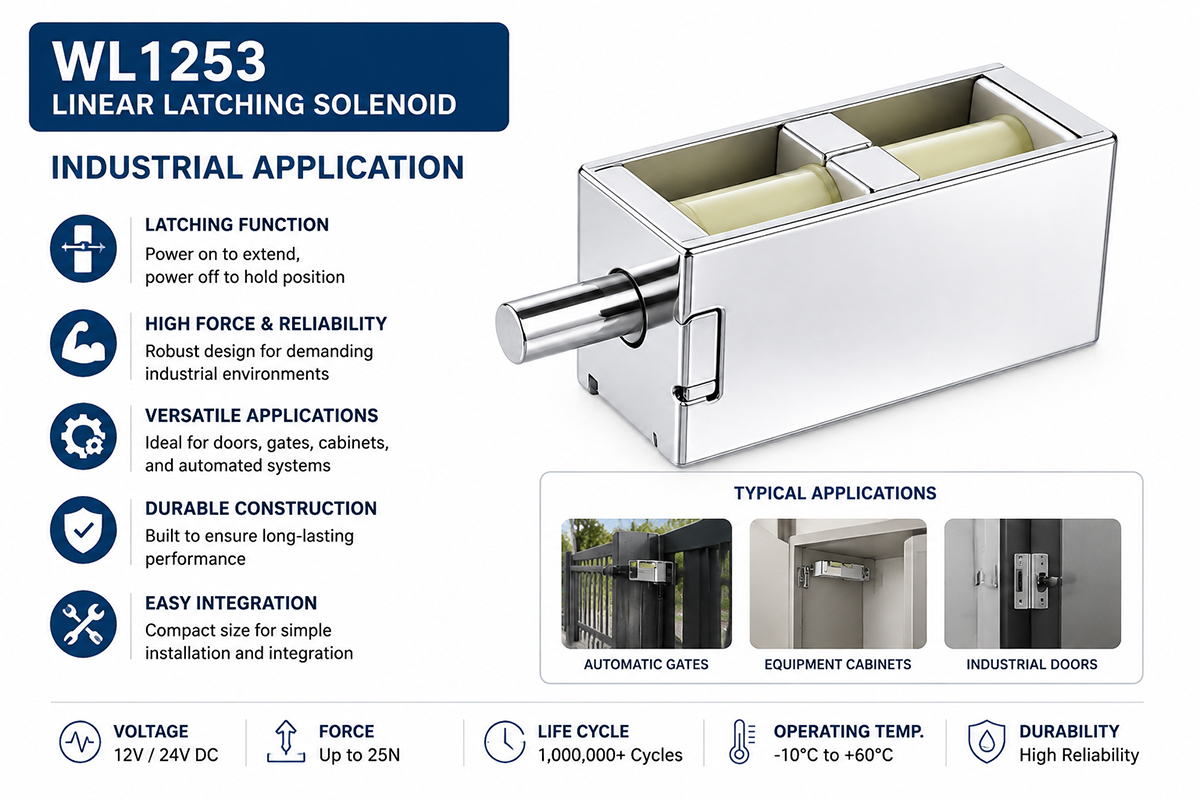

ملف لولبي ذو قفل خطي - تطبيق صناعي

تتيح كفاءة استهلاك الطاقة العالية للملفات اللولبية المزودة بآلية إغلاق استخدامها في مختلف الأجهزة والصناعات. تُستخدم هذه الملفات في أجهزة القياس الذكية (عدادات المياه والغاز) كصمامات إغلاق تلقائية (نبضة واحدة توقف التدفق، والثانية تعيده)، حيث يمكنها العمل بالبطاريات لسنوات. كما تُستخدم في أنظمة التشغيل الآلي للمنازل للتحكم في أقفال الأبواب الإلكترونية ومحركات النوافذ التي تحافظ على حالتها حتى بدون مصدر طاقة. وتُستخدم أيضًا في الأجهزة الطبية المحمولة، مثل أجهزة التسريب وأجهزة التنفس الصناعي، للتحكم في تدفق السوائل/الهواء دون استنزاف بطارياتها. في صناعة السيارات، تُستخدم هذه الملفات في أقفال منافذ شحن السيارات الكهربائية، وآليات فتح صندوق السيارة، وأقفال مُحددات ناقل الحركة. وتُستخدم هذه الملفات على نطاق واسع في الصناعات التحويلية كأقفال طوارئ للمعدات أو الآلات، بما في ذلك أجهزة مثل أقفال الخزائن الإلكترونية، وأنظمة التحكم في الوصول القائمة على البطاقات الذكية، وموزعات آلات البيع. انخفاض استهلاكها للطاقة يجعلها مفيدة في الزراعة لتطبيقات الري أو الطاقة الشمسية. تُستخدم الملفات اللولبية الخطية ذات القفل في الألعاب ومعدات الهواة. كما تُستخدم على نطاق واسع في فتح الأبواب الكهربائية وعدادات العملات. لا ترتفع درجة حرارتها مثل الملفات اللولبية العادية، لذا يمكن استخدامها في الحجرات المغلقة (الصمامات تحت الماء). قدرتها على الاحتفاظ بوضعها تجعلها مفيدة لأنظمة الأمان التي تتطلب الاحتفاظ بآخر أمر بعد انقطاع التيار الكهربائي. هذه الخاصية تحديدًا تجعل الملفات اللولبية الخطية ذات القفل مناسبة لتقنيات إنترنت الأشياء وأجهزة الاستشعار.

لماذا تحظى الملفات اللولبية ذات القفل الخطي بشعبية كبيرة؟

يُعزى تزايد شعبية الملفات اللولبية الخطية المزودة بآلية إغلاق إلى الطلب المتزايد على آليات التشغيل الموفرة للطاقة نتيجةً لازدهار إنترنت الأشياء والمخاوف العالمية بشأن الطاقة. تتطلب مليارات الأجهزة الذكية التي تعمل بالبطاريات، والمستخدمة في الزراعة وصناعة النفط والغاز وأنظمة التشغيل الآلي للمنازل، محركات تسمح لها بتغيير حالتها وحفظها. تستنزف الملفات اللولبية التقليدية البطاريات في غضون ساعات، بينما تدوم الملفات المزودة بآلية إغلاق لسنوات باستخدام بطاريتين AA فقط. إضافةً إلى ذلك، لا تتولد حرارة أثناء حالة التثبيت، مما يعني إمكانية تركيب هذه الملفات اللولبية في حاويات بلاستيكية ومضادة للانفجار بثقة. يُعدّ نظام المراقبة عن بُعد الذي يعمل بالطاقة الشمسية سوقًا ناشئة أخرى تتطلب محركات موفرة للطاقة. تتميز دوائر التشغيل الحديثة المزودة بآلية إغلاق بأنها أقل تكلفة وأصغر حجمًا، مما يقلل من مستوى التعقيد. تتوفر حاليًا ملفات لولبية مغلقة منخفضة التكلفة في الأسواق، وتُستخدم في الإلكترونيات الاستهلاكية مثل الأقفال الذكية للخزائن والألعاب الروبوتية. تُعدّ الذاكرة الميكانيكية الآمنة للملفات اللولبية المزودة بآلية إغلاق ميزةً أخرى مفيدة في صناعات التشغيل الآلي للمنازل وتصنيع السيارات. باختصار، تُلبي هذه الملفات المعايير الأساسية الثلاثة للإلكترونيات المعاصرة: الكفاءة، والصغر، والذكاء.

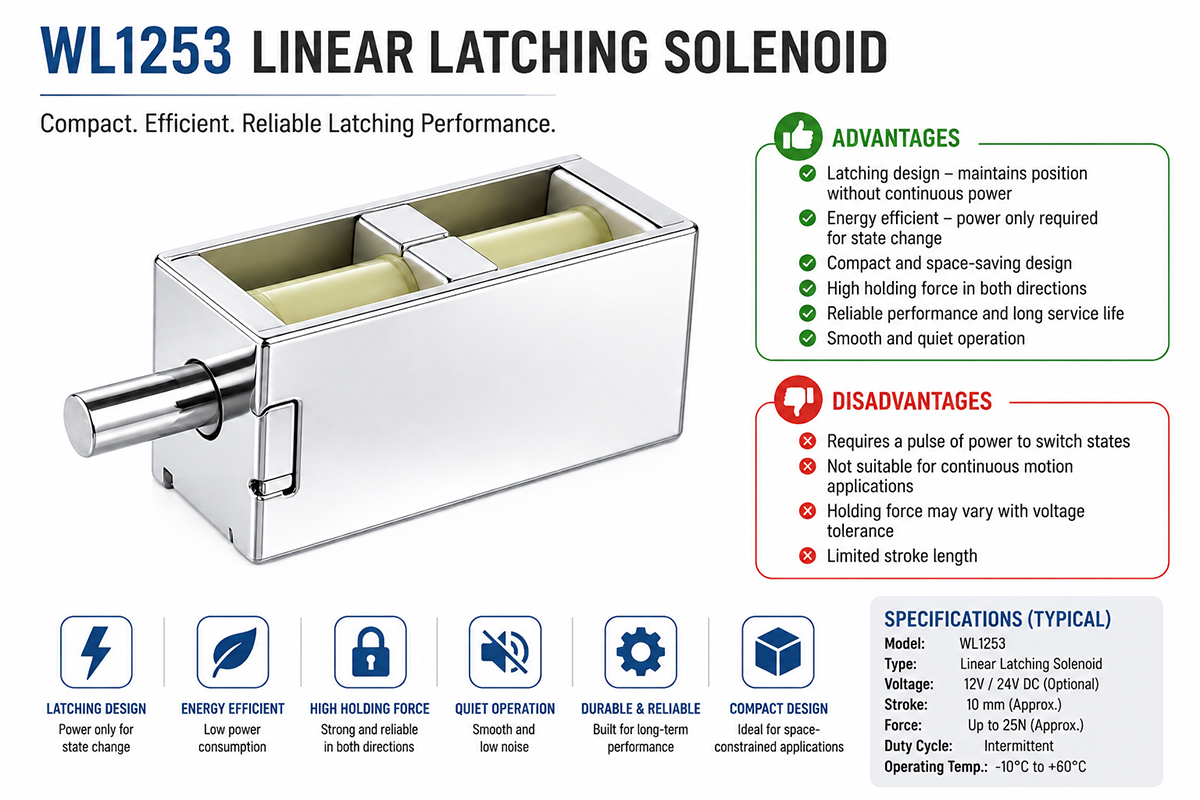

مزايا وعيوب الملف اللولبي ذي القفل الخطي

ميزة الملف اللولبي ذي القفل الخطي

لا يحتاج الملف اللولبي إلى طاقة في وضع الاستعداد - بمجرد تثبيته، لا يستخدم أي طاقة، وبالتالي فهو مثالي للأنظمة التي تعمل بالبطاريات وأجهزة حصاد الطاقة.

عدم وجود تبديد للحرارة - التشغيل البارد يجعله قابلاً للاستخدام في التطبيقات المغلقة تمامًا والمقاومة للانفجار.

ذاكرة ميكانيكية آمنة - بمجرد فتح القفل، يتم تذكر موضع المكبس حتى في حالة فقدان الطاقة، ولا حاجة لبطارية احتياطية للحفاظ على موضع الصمام.

تصميم صغير الحجم - بصمة صغيرة مع مغناطيس قوي يوفر تثبيتًا قويًا دون الحاجة إلى لف.

عمر طويل بفضل دورة التشغيل المنخفضة - تعمل النبضات القصيرة على تقليل الضغط على الملف والحد من حدوث الشرارة بين نقاط التلامس.

عيوب الملف اللولبي ذي القفل الخطي

يتطلب نظام قيادة ثنائي الاتجاه. الترانزستورات البسيطة لا تفي بالغرض. تزداد التعقيدات مع وحدة تشغيل جسر H أو وحدة الترحيل.

قوة سحب أقل مقارنةً بالملفات اللولبية القياسية. أجهزة التثبيت أضعف لأن المغناطيس الدائم يقاوم الحركة أثناء النبضة.

غير مناسب للتشغيل النبضي السريع. تعمل الملفات اللولبية العادية بشكل أفضل عند تبديلها كل ثانية. يؤدي التبديل السريع إلى إزالة مغنطة المغناطيسات وارتفاع درجة حرارتها في حالة الانعكاسات المتكررة.

حساس للمجالات المغناطيسية الخارجية. سيؤدي وجود مغناطيس قوي أو تيار كهربائي زائد بالقرب منه إلى إزالة مغنطة المغناطيس الدائم.

قوة التثبيت ثابتة. لا يمكن تعديلها عن طريق خفض التيار (لعدم وجود تيار) وهي محددة بقوة المغناطيس الدائم.

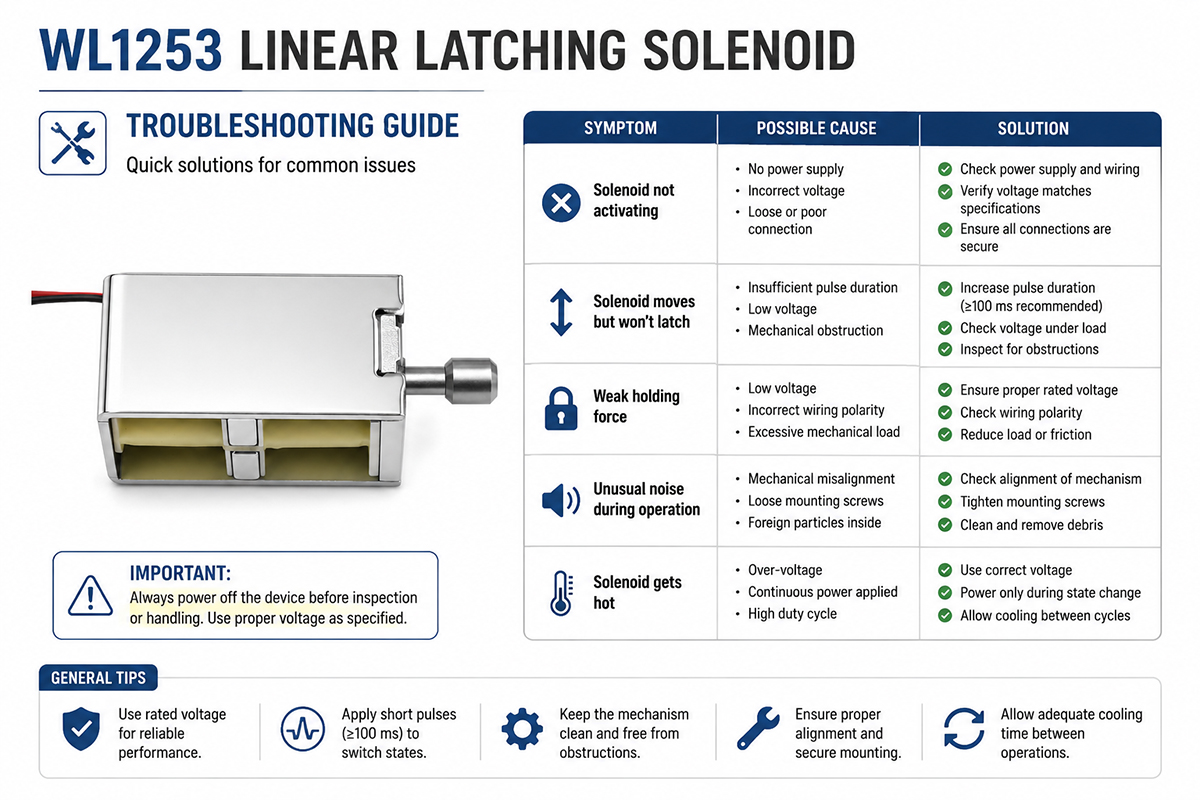

استكشاف أعطال الملف اللولبي ذي القفل الخطي وإصلاحها

الملف اللولبي لا يثبت (يتحرك ولكنه لا يبقى في مكانه)

السبب: قصر عرض النبضة. فقدان المغناطيسية بسبب درجات الحرارة العالية و/أو الصدمات.

الحل: زيادة عرض النبضة إلى 50-100 مللي ثانية. استبدل الملف اللولبي إذا تضرر المغناطيس بسبب الحرارة (أكثر من 120 درجة مئوية).

لا يتحرك الملف اللولبي إطلاقاً أثناء النبضة

السبب: ماس كهربائي في ملف اللولب، أو انحشار ميكانيكي بسبب وجود أوساخ في المكبس أو عطل في دائرة التشغيل.

الحل: افحص مقاومة الملف باستخدام جهاز قياس متعدد الأغراض - إذا كانت المقاومة لانهائية، فهذا يعني أن السلك مقطوع. نظف الأسطح الداخلية لتجويف المكبس بالكحول الإيزوبروبيلي. اختبر جهد دائرة تشغيل جسر H باستخدام راسم الإشارة.

إغلاق متقطع (خاصة أحادي الاتجاه)

السبب: قطبية غير متماثلة، أو تيار نبضي غير كافٍ، أو تشويش.

الحل: تأكد من أن القطبية الموجبة تجذب المكبس إلى داخل الملف اللولبي، بينما تدفعه القطبية السالبة إلى الخارج، والعكس صحيح. قم بتركيب مكثف ذي مقاومة داخلية منخفضة بالقرب من الملف لتثبيت جهد الخرج أو تقليل زمن صعود النبضة.

يُغلق الملف اللولبي ولكنه ينفتح تحت حمل طفيف.

السبب: يتجاوز الحمل الخارجي المجال المغناطيسي للمغناطيس الدائم، أو الأجهزة الحديدية/المغناطيسية المستخدمة لتركيب الملف اللولبي.

الحل: احصل على ملف لولبي أقوى. استبدل براغي التثبيت المغناطيسية ببراغي نحاسية/ألومنيوم.

يسخن الملف اللولبي حتى عند النبض

السبب: خلل في وحدة التحكم الدقيقة (MCU) يجعل الترانزستور موصلاً طوال الوقت، أو يتم تعريف عرض النبضة بشكل خاطئ بالثواني بدلاً من المللي ثانية.

الحل: راجع كود البرمجة للتأكد من تعطيل نبضة الإخراج فور تفعيلها. يُنصح بإضافة جهاز مراقبة لإيقاف الطاقة بعد 200 مللي ثانية.

الأسئلة الشائعة حول الملف اللولبي ذي القفل الخطي

1. ما الفرق بين الملفات اللولبية المزودة بآلية إغلاق والملفات العادية؟

بينما يتطلب النوع العادي تيارًا مستمرًا لتثبيت المكبس في مكانه، فإن النوع المزود بآلية تثبيت لا يحتاج إلا إلى نبضة واحدة لتثبيت المكبس في وضع التشغيل باستخدام قوته المغناطيسية. تعود الملفات اللولبية العادية تلقائيًا إلى وضعها المحايد بعد انقطاع التيار الكهربائي بفضل مرونتها الطبيعية، بمساعدة زنبرك الإرجاع. أما الأنواع المزودة بآلية تثبيت، فتفعل ذلك تلقائيًا بمساعدة مغناطيسات مدمجة تُمارس قوة تثبيت دون استهلاك أي كهرباء.

2. هل للقطبية أهمية بالنسبة للملفات اللولبية المزودة بآلية الإغلاق؟

نعم، بالفعل، للقطبية أهمية بالغة. الملفات اللولبية المُثبِّتة ثنائية القطب، مما يعني أن تدفق التيار يُمكن أن يُولِّد مجالًا مغناطيسيًا إضافيًا داخل الملف، والذي يسحب المكبس مع المجال الناتج عن المغناطيسات ويُبقيه في وضع التثبيت. لفتح القفل، يجب تطبيق نبضة عكسية القطبية لإلغاء مجال المغناطيس الدائم، وبعد ذلك يعود المكبس إلى وضعه الطبيعي بفعل المرونة الميكانيكية.

3. لماذا يجب عليّ استخدام مقاومة خارجية في تطبيق الملف اللولبي المزود بقفل؟

تتطلب بعض الملفات اللولبية المزودة بآلية إغلاق استخدام مقاومة خارجية للتحكم في تيار إزالة المغنطة اللازم لفتح الجهاز. بعد تطبيق نبضة عكسية، يصبح كل من الملف والمقاومة جزءًا من الدائرة الكهربائية ويوصلان التيار. يتيح ذلك موازنة قوى الملف والمغناطيس بدقة. راجع المواصفات الفنية للجهاز المحدد لمزيد من التفاصيل.

4. هل يمكنني تزويد ملف اللولب الخاص بي بجهد مستمر؟

بالطبع، لا ينبغي تزويد الملف اللولبي ذي القفل بتيار مستمر. فهو مصمم للعمل بنبضات تصل مدتها إلى 100 مللي ثانية. تم تحسين العزل وسلك الملف للعمل المتقطع. التيار المستمر سيؤدي إلى ارتفاع درجة حرارة الملف بسرعة وتلفه. الغرض من هذه الملفات اللولبية هو تثبيت الوضع دون إهدار الطاقة.

5. ما هي المزايا الرئيسية للملفات اللولبية المزودة بآلية إغلاق؟

تتميز الملفات اللولبية المزودة بآلية تثبيت عن الأنواع الأخرى بأربع خصائص رئيسية: فهي لا تحتاج إلى تيار كهربائي لتثبيت موضعها، ولا تُنتج أي حرارة في وضع الخمول، وتوفر ذاكرة ميكانيكية آمنة ضد الأعطال. هذه الخصائص تجعلها مثالية للأجهزة التي تعمل بالبطاريات والأغلفة المحكمة الإغلاق.

6. ما هو العمر الافتراضي للملفات اللولبية ذات المزلاج الخطي؟

يتراوح العمر الافتراضي للملف اللولبي بين 200,000 دورة وأكثر من 5 ملايين دورة، وذلك بحسب العلامة التجارية. ولكن في الواقع، يعتمد العمر الافتراضي على عوامل متعددة، منها الأحمال الجانبية، وتردد النبضات، والظروف البيئية (مثل درجة الحرارة والرطوبة)، والمعايير الكهربائية. لذا، يُنصح بإجراء الاختبارات في ظروف التشغيل الخاصة بك.

7. ما هي احتياطات التركيب اللازمة للملف اللولبي المزود بقفل؟

يجب اختيار أدوات التثبيت المناسبة لكل تطبيق على حدة. قد تتسبب براغي التثبيت الطويلة في تلف الأسلاك الداخلية للملف بسهولة. كما تجدر الإشارة إلى أن براغي التثبيت المغناطيسية والصفائح المعدنية المجاورة قد تُغيّر مسارات التدفق المغناطيسي وتُقلل بشكل كبير من قدرة الملف اللولبي على التثبيت.

8. هل توجد أنواع مختلفة من الملفات اللولبية المزودة بآلية إغلاق؟

يوجد بالفعل تصميمان رئيسيان. في تصميم التثبيت أحادي الاتجاه، تُثبّت المغناطيسات المكبس في وضع السحب فقط، بينما يتطلب الوضع المعاكس زنبرك إرجاع. أما الملفات اللولبية ذات القفل ثنائي الاستقرار، فتتكون من مغناطيسات دائمة وملفين/قطبين لتثبيت المكبس في أي من الوضعين دون الحاجة إلى زنبرك على الإطلاق.

كيفية اختيار ملف لولبي خطي للإغلاق؟

لاختيار ملف لولبي خطي ذي مزلاج بشكل صحيح، ضع في اعتبارك الخصائص التالية:

1. القوة والضربة.

أولًا، حدد أقصى قوة تثبيت (مقدار القوة اللازمة لتحريك المكبس في مواجهة حمل خارجي) وشوط المكبس (المسافة التي يقطعها). عادةً ما تُذكر قوة تثبيت الملف اللولبي المزود بمغناطيس. تأكد من أنها تتجاوز أقصى حمل في أسوأ الحالات بهامش أمان إضافي بنسبة 30%. أما بالنسبة للشوط، فتتراوح أطوال أشواط الملفات اللولبية الخطية النموذجية بين 2 مم و10 مم. كلما زاد طول الشوط، انخفضت قوة التثبيت.

2 المعلمات الكهربائية

حدد الجهد (القيم النموذجية هي 6 فولت، 12 فولت، و24 فولت تيار مستمر) ومدة النبضة المناسبة (30-100 مللي ثانية). ستحتاج إلى توفير طاقة كافية (بالواط/ثانية) للتغلب على قوة تثبيت المغناطيس. كلما زاد عدد نبضات الملف اللولبي، زاد استهلاكه للطاقة وتسارع احتراقه. عليك حساب مقاومة الملف وقيمة ذروة التيار التي يجب التغلب عليها. يمكن حساب مقاومة الملف بناءً على الطاقة المستهلكة. تحقق من استهلاك الطاقة لدائرة التشغيل (جسر H أو نقاط تلامس المرحل).

3. الخصائص الفيزيائية.

قِس المساحة المتاحة للتركيب. الحجم الأكبر يعني قوة أكبر. حدد طريقة تركيب الملف اللولبي. قد تُساعد الجاذبية أو تُعيق عملية التثبيت. بعض الملفات اللولبية مزودة بنابض إرجاع داخلي، وبالتالي فهي أحادية الاستقرار. أما الملفات اللولبية ثنائية الاستقرار فلا تحتاج إلى مقاومة لحركتها من نوابض خارجية.

4. المعايير البيئية.

في حال تعرض الملف اللولبي للرطوبة أو الظروف الخارجية، اختر طرازات مقاومة للماء أو حاصلة على تصنيف IP. تنخفض كفاءة المغناطيس الدائم مع ارتفاع درجة الحرارة (يفقد النيوديميوم قوته عند حوالي 80 درجة مئوية). إذا كانت البيئة عرضة للاهتزاز، فتحقق مما إذا كان المكبس قد ينفصل عن موضعه المغلق نتيجة للصدمات.

5. دائرة القيادة.

يتطلب الملف اللولبي ذو المزلاج الخطي تيارًا ثنائي الاتجاه (عكس القطبية لفتح المزلاج). استخدم إما جسر H أو مرحلات ثنائية التلامس لتحقيق التأثير المطلوب. تأكد من إضافة ثنائيات عكسية لتقليل ارتفاع الجهد المفاجئ. - لا تقم أبدًا بتمرير تيار مستمر عبر ملفات المزلاج لأنه سيتلفها، حيث إنها غير مصممة لتبديد الطاقة عند التيار المستمر.

6 العمر الميكانيكي (100,000 دورة).

تأكد من مراجعة وثائق المنتج المتعلقة بالعمر الافتراضي الميكانيكي. قد يؤدي النبض السريع إلى تلف المغناطيس الدائم وتقصير عمره الفعال. في هذه الحالة، يُنصح باستخدام الملفات اللولبية العادية (غير المزودة بآلية تثبيت).
