1. مقدمة
أدى تطور المنازل الذكية والمباني الذكية وأنظمة التحكم الإلكتروني في الدخول وأجهزة الأمن المتصلة إلى ظهور الحاجة إلى آليات قفل صغيرة الحجم وموفرة للطاقة. ينبغي أن توفر الأقفال الذكية الحديثة حركة ميكانيكية موثوقة بأقل استهلاك ممكن للطاقة. هذه الظاهرة
تُعد هذه الظاهرة أحد الأسباب التي تجعل الملفات اللولبية المزودة بمشبك أكثر انتشارًا في أجهزة القفل الذكية.
بخلاف الملفات اللولبية التقليدية، التي تحتاج عادةً إلى تزويد مستمر بالطاقة للحفاظ على وضعها، فإن الملفات اللولبية المزودة بآلية تثبيت يمكنها الاحتفاظ بوضعها، سواءً كانت مثبتة أو غير مثبتة، بعد انقطاع نبضة الطاقة. ويمكن تحقيق ذلك باستخدام مغناطيسات دائمة، أو دوائر مغناطيسية، أو هياكل ميكانيكية ثنائية الاستقرار.
تعتبر الملفات اللولبية المزودة بقفل مفيدة بشكل خاص للأقفال الذكية التي تعمل بالبطارية وغيرها من أجهزة الأمان الذكية، لأنها قادرة على الحفاظ على الوضع دون الحاجة إلى طاقة مستمرة.
يمكن اعتبار الملفات اللولبية المزودة بآلية إغلاق بمثابة محولات فعالة للإشارة الكهربائية إلى عملية قفل/فتح ميكانيكية موثوقة في حالة أقفال الخزائن الإلكترونية، وأقفال الفنادق، وخزائن الطرود، وأجهزة التحكم في الوصول، والخزائن الذكية، وأقفال الأبواب السكنية.
2. ما هو ملف الإغلاق الملف اللولبي?
الملف اللولبي المزود بقفل هو المشغل الكهرومغناطيسي المصمم للاحتفاظ بأحد الوضعين الميكانيكيين بعد إزالة الأمر الكهربائي.
وعلى النقيض من ذلك، تقوم الملفات اللولبية التقليدية عادةً بتمديد المكبس عند تطبيق الجهد الكهربائي وتعود إلى وضعها الأولي عند إزالة التيار الكهربائي، بمساعدة زنبرك الإرجاع.
ومع ذلك، يمكن للملفات اللولبية المزودة بآلية تثبيت أن تحافظ على موضعها بعد إزالة النبضة الكهربائية، دون الحاجة إلى تنشيط مستمر للملف.
تستطيع العديد من آليات الإغلاق الحفاظ على وضعين:
موقف مغلق
فتح الموقف
يلزم نبض كهربائي قصير لتغيير موضع المكبس.
بعد اكتمال تغيير الموضع، يحافظ المشغل على موضعه دون استمرار تنشيط الملف.
إن مبدأ التشغيل هذا يجعل المشغل مناسبًا تمامًا للتطبيقات التي تعتبر فيها كفاءة الطاقة أحد الجوانب الرئيسية.
2.1 استهلاك منخفض جداً للطاقة
يُعد انخفاض استهلاك الطاقة السمة الرئيسية للملفات اللولبية المزودة بآلية إغلاق في أجهزة القفل الذكية.
يتطلب الملف اللولبي التقليدي مصدر طاقة مستمر للحفاظ على وضعية قفل معينة. ويمكن أن تؤدي هذه التصاميم إلى استنزاف بطاريات الأجهزة المحمولة أو اللاسلكية بسرعة.
على عكس المحركات التقليدية، لا يحتاج تصميم القفل إلى استهلاك الكهرباء بشكل مستمر، إذ يمكن إزالة النبضة الكهربائية عندما يكون المحرك في الوضع المطلوب. ويتم الحفاظ على الوضع بواسطة آلية القفل المغناطيسية أو الميكانيكية الداخلية.
فعلى سبيل المثال، يمكن لقفل الخزانة الذكي الذي يعمل بالبطاريات أن يستهلك نبضة قصيرة من الكهرباء فقط عند فتح/إغلاق الخزانة. ولا يحتاج المحرك إلى طاقة مستمرة بين العمليات.
يمكن أن يزيد ذلك بشكل كبير من عمر بطاريتك.
في حالة الأقفال الذكية، التي يمكن استخدامها آلاف المرات بين عمليات استبدال البطارية، يمكن أن يصبح انخفاض استهلاك الطاقة في وضع الاستعداد ميزة تنافسية رئيسية للمنتج.
2.2 مناسب للأقفال الذكية التي تعمل بالبطارية
تم تصميم العديد من أجهزة القفل الحديثة للعمل بدون مصدر طاقة سلكي مستمر.
ومن أمثلتها
أقفال أبواب ذكية
خزائن الطرود
خزائن ملابس ذكية
خزائن الملفات الإلكترونية.
أقفال غرف الفنادق
خزائن تعمل بالبطاريات
صناديق البريد الذكية
أجهزة التحكم في الوصول
تستخدم هذه المنتجات عادةً البطاريات أيضًا لأنه من غير المريح والمكلف توصيل كل قفل على حدة.
في مثل هذه التطبيقات، يمكن استخدام الملفات اللولبية المزودة بآلية إغلاق لتقليل استهلاك الطاقة لكل عملية قفل.
لبدء تشغيل المشغل، ترسل دائرة التحكم نبضة قصيرة إليه. وعندما يتم تحريك القفل إلى الوضع المطلوب، يمكن إيقاف تشغيل الملف.
تُعد تقنية الإغلاق هذه مناسبة بشكل خاص لمنتجات الأمان منخفضة الطاقة.

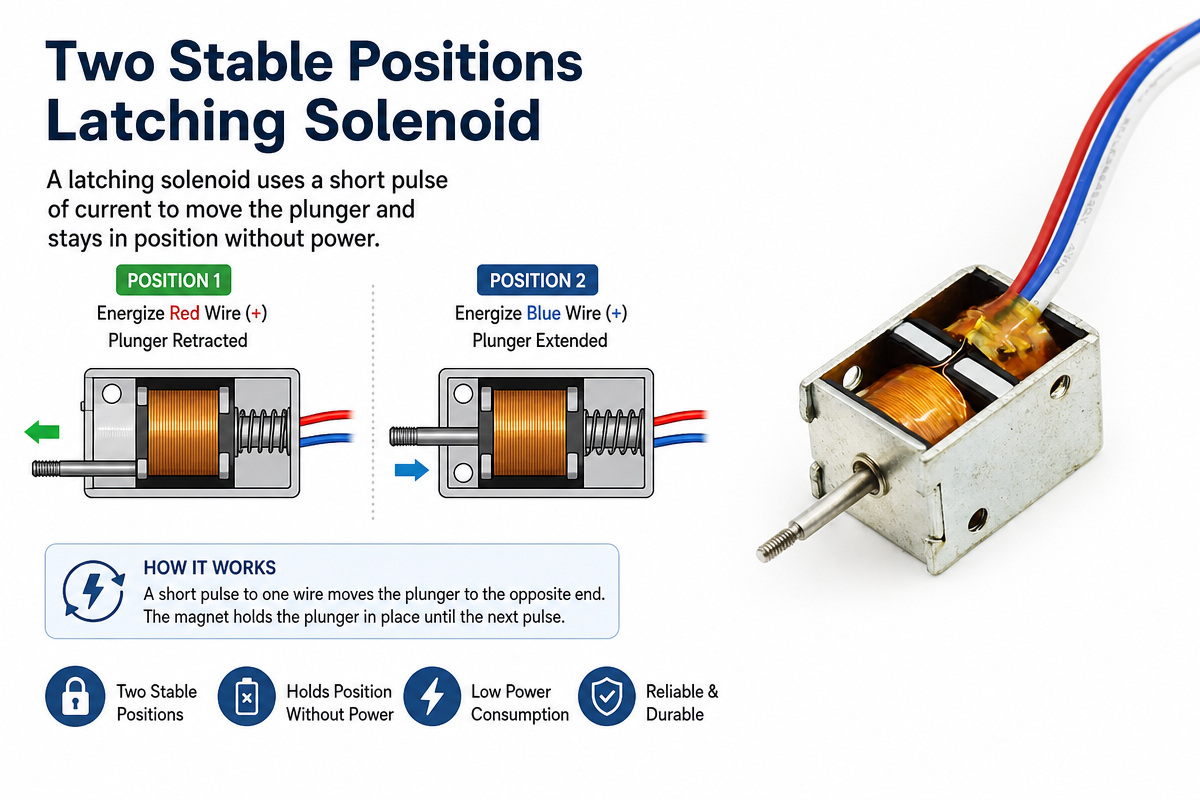

3. ملف لولبي مزود بقفل مع وضعين ثابتين
تحتاج العديد من الأقفال الذكية إلى وظائف القفل والفتح على حد سواء.
يستطيع الملف اللولبي ذو الموضعين الحفاظ على وضعين مستقرين. أحد الوضعين يعني حالة القفل، والآخر يعني حالة الفتح.
يمكن تغيير وضع المحرك من موضع إلى آخر باستخدام النبضة الكهربائية.
فمثلا:
أمر فتح القفل ← نبضة كهربائية ← حركة المكبس ← فتح القفل
و لاحقا:
أمر القفل ← نبضة كهربائية معاكسة ← حركة المكبس ← تعشيق القفل
تعتمد آلية التحكم الكهربائي على التصميم المحدد للمشغل. فعلى سبيل المثال، تستخدم بعض الملفات اللولبية ذات القفل ثنائي الملفات ملفات منفصلة لاتجاهين، بينما تستخدم بعضها الآخر ملفًا واحدًا مع عكس القطبية.
إن القدرة على الحفاظ على وضعين ثابتين تجعل الملفات اللولبية المزودة بمزلاج مناسبة تمامًا للأقفال الذكية.
4. تحسين عمر البطارية
يُعد عمر البطارية الممتد نقطة بيع مهمة للعديد من أجهزة القفل الذكية.
يتوقع المستخدمون عادةً أن يعمل القفل الذكي لفترة طويلة قبل الحاجة إلى شحنه أو استبدال بطاريته. يصعب تحقيق ذلك إذا كان الجهاز يستهلك الطاقة باستمرار.
يمكن الحفاظ على الملفات اللولبية المثبتة في موضعها دون الحاجة إلى مصدر طاقة مستمر، مما يعني أن الأمر لا يتطلب سوى نبضات قصيرة من الكهرباء.
وهذا يعني أن آلية القفل تستهلك طاقة أقل بكثير من المشغل الذي يعمل بالطاقة باستمرار.
يعتمد عمر البطارية على عوامل مثل
تردد التنشيط
مقاومة الملف
طول النبضة
مصدر التيار
كفاءة آلية القفل
استهلاك الطاقة لدائرة التحكم
درجة الحرارة البيئية
حجم البطارية
ومع ذلك، فإن مبدأ التشغيل منخفض الطاقة للملف اللولبي المزود بقفل يوفر أساسًا متينًا لتطوير الأقفال الذكية الموفرة للطاقة.

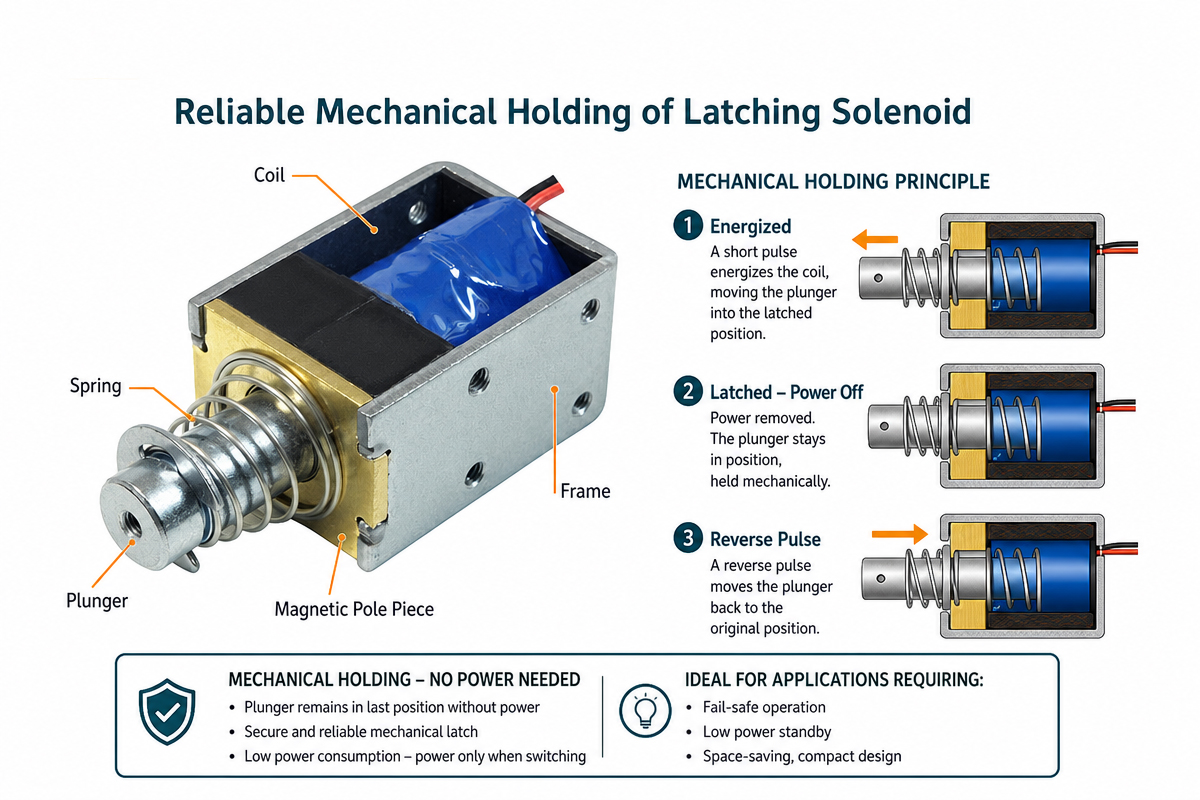

5. تثبيت ميكانيكي موثوق به لـ ملف لولبي للإغلاق
تُعد موثوقية الوضع أمرًا مهمًا لمنتجات القفل الذكية.
إذا انتقل المشغل عن طريق الخطأ من الوضع المقفل إلى الوضع غير المقفل، فقد يتم تعطيل آلية الأمان.
صُممت الملفات اللولبية المزودة بآلية تثبيت للحفاظ على حالتها الميكانيكية بعد التفعيل. ويمكن لآلية التثبيت المغناطيسية المصممة بدقة أن تضمن تثبيت الوضع دون الحاجة إلى طاقة كهربائية مستمرة.
قد يكون هذا مفيدًا بشكل خاص إذا كان المنتج بحاجة إلى أن يبقى مغلقًا لفترة طويلة من الزمن.
على سبيل المثال، يمكن قفل خزانة تخزين ذكية لساعات أو أيام. في هذه الحالة، لا يحتاج المشغل إلى مصدر طاقة مستمر للحفاظ على حالة القفل.
6. تصميم مضغوط
عادة ما تكون المساحة الداخلية للأقفال الذكية محدودة.
يجب أن تحتوي أجهزة القفل الحديثة على بطاريات ولوحات تحكم وأجهزة استشعار ووحدات اتصال وعناصر ميكانيكية ومشغل داخل غلاف محدود.
يمكن للمشغل المزود بقفل صغير الحجم أن يحسن من تكامل المنتج.
بإمكان الشركة المصنعة إجراء التعديلات التالية:
الحجم العام للمشغل
مكبس Ø
السكتة الدماغية
هيكل التركيب
ترتيب اللفائف
أسلاك أو موصلات
قوة الاحتفاظ
الجهد التشغيل
فهو يتيح للمهندس إمكانية تحسين أداء المشغل بما يتناسب مع المساحة المتاحة.
يمكن أن يكون تخصيص المشغل مفيدًا بشكل خاص للأقفال الذكية المصغرة وأقفال الخزائن الإلكترونية.
7. الاستجابة السريعة للأوامر الإلكترونية
تُعد الاستجابة السريعة شرطًا ضروريًا لأنظمة القفل الذكية عندما يقوم المستخدم بالتحقق من هويته باستخدام ماسح بصمات الأصابع أو كلمة المرور أو بطاقة RFID أو البلوتوث أو تطبيق الهاتف المحمول.
يمكن لجهاز التحكم الإلكتروني إرسال نبضة التنشيط إلى الملف اللولبي عند تلقي أمر التفويض المناسب.
بعد ذلك، يقوم المشغل بالحركة الميكانيكية اللازمة، مما يؤدي إلى فتح أو إغلاق آلية القفل.
يُعد الملف اللولبي آلية تشغيل سريعة الاستجابة لأنه يحول الطاقة الكهربائية إلى حركة خطية.

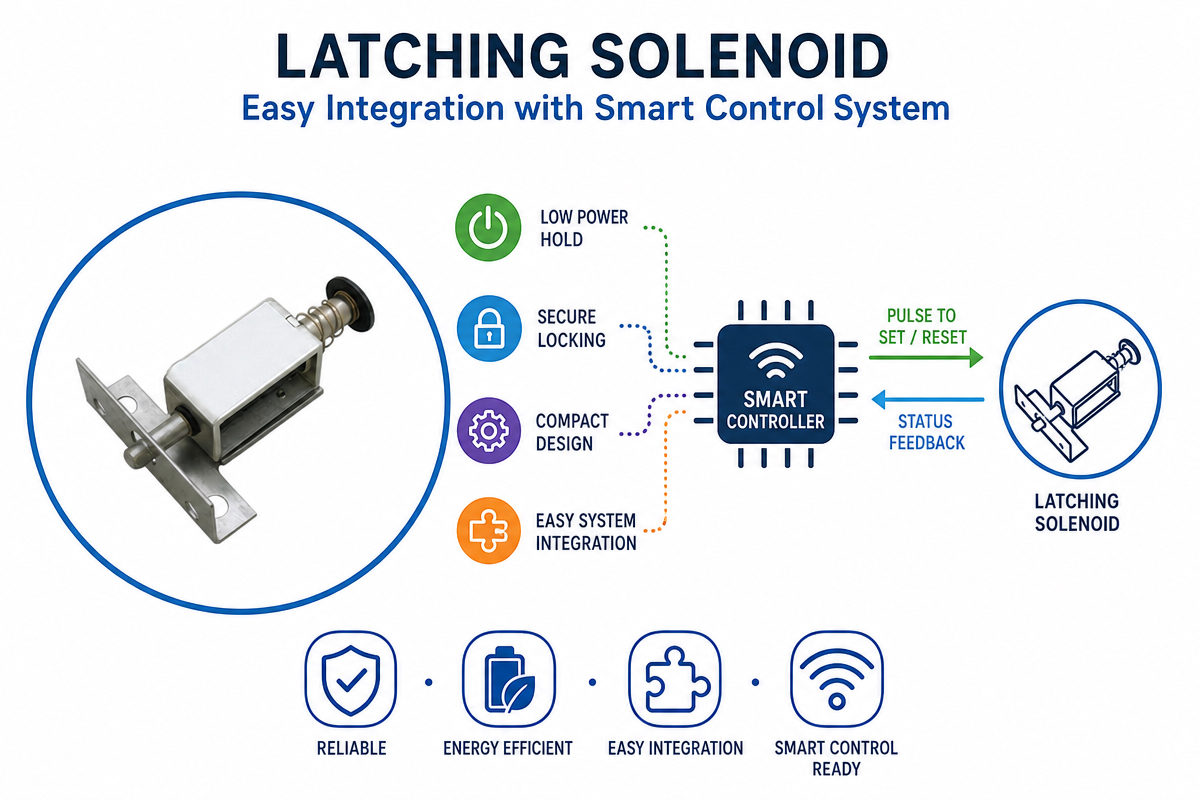

8. سهولة التكامل مع أنظمة التحكم الذكية
تحتوي الأقفال الذكية الحديثة عادةً على لوحات تحكم إلكترونية تقوم بعمليات المصادقة والاتصال والاستشعار وإدارة الطاقة.
يمكن لدائرة القيادة المناسبة أن تتضمن ملفًا لولبيًا للتثبيت في هذا النظام.
يمكن لجهاز التحكم تحديد وقت إرسال نبضة التنشيط بناءً على المعلومات الواردة من:
أجهزة مسح بصمات الأصابع.
كيبورد
قارئ RFID
أنظمة الاتصال قريب المدى
وحدات بلوتوث
أنظمة الواي فاي
التطبيقات على الأجهزة المحمولة
برنامج للتحكم في الوصول
سيقوم الملف اللولبي بفتح أو إغلاق آلية القفل.
وهذا يخلق صلة مباشرة بين القيادة الرقمية وآلية الأمن المادي.
9. توليد حرارة أقل
انخفاض توليد الحرارة هو إحدى فوائد الملفات اللولبية المزودة بآلية الإغلاق أثناء تشغيلها.
بينما يقوم الملف اللولبي التقليدي بتوليد الحرارة باستمرار بسبب استهلاك الطاقة المستمر في الملف، فإن تصميم التثبيت يقوم بتشغيل الملف لفترة قصيرة فقط لتغيير موضعه.
يُعد انخفاض متوسط استهلاك الطاقة مفيدًا بشكل خاص لتقليل توليد الحرارة داخل غلاف القفل الذكي الصغير.
يمكن أن تكون هذه الميزة مفيدة بشكل خاص إذا كان المنتج يحتوي على بعض المكونات الإلكترونية الحساسة للحرارة مثل المعالجات وأجهزة الاستشعار ووحدات الاتصال اللاسلكي والبطاريات.
10. قابل للتطبيق على تطبيقات الأقفال الذكية المختلفة
إن مرونة تقنية الإغلاق تجعلها مناسبة لمجموعة متنوعة من تطبيقات القفل الذكية.
قفل الذكية
تُستخدم الملفات اللولبية المزودة بمزلاج لآليات فتح وإغلاق الأبواب الذكية السكنية والتجارية.
أقفال إلكترونية للخزائن
بإمكانها قفل خزائن المكاتب، وخزائن التحكم الصناعية، ووحدات التخزين، والأثاث الذكي.
خزائن الحزمة
لا يمكن ابتكار خزانة طرود ذكية إلا بمساعدة نظام تحكم إلكتروني موثوق وقفل ميكانيكي. ويُستخدم مشغل المزلاج للحفاظ على وضع القفل مع استهلاك منخفض للطاقة.
أنظمة القفل للفنادق
يمكن استخدام المحركات الكهروميكانيكية الصغيرة في أقفال الفنادق الإلكترونية لتشغيل آليات القفل.
الخزائن الذكية
يمكن استخدام آلية الإغلاق في الخزائن الإلكترونية وغيرها من أجهزة الأمان للتحكم في البراغي الداخلية أو آليات التحرير.
صناديق البريد الذكية
تُعد آلية القفل المدمجة ذات استهلاك الطاقة المنخفض مناسبة بشكل خاص لصناديق البريد الذكية، التي تعمل بالبطارية ويمكن أن تبقى خاملة لفترات طويلة من الزمن.
أجهزة التحكم في الوصول
يمكن لأجهزة التحكم في الوصول التجارية أن تجمع بين تقنية المصادقة والمشغلات المزودة بآلية إغلاق للتحكم في الوصول المادي.
11. الإغلاق الملف اللولبي مقابل الملف اللولبي التقليدي
إن فهم الفرق بين الملف اللولبي التقليدي والملف اللولبي المزود بقفل يساعد المهندسين على اختيار المشغل المناسب.
| الميزات | الإغلاق الملف اللولبي | الملف اللولبي التقليدي |
| شغل المنصب | يحافظ على الوضع دون الحاجة إلى طاقة مستمرة | غالباً ما يتطلب الأمر طاقة للاحتفاظ بها |
| استهلاك الطاقة | متوسط استهلاك منخفض للغاية | يمكن أن يكون أعلى |
| تطبيقات البطارية | أسعار | أقل ملاءمة للاستخدام المستمر |
| توليد حراري | متوسط حرارة أقل بشكل عام | قد يكون أعلى أثناء التزويد المستمر بالطاقة |
| السيطرة | قائم على النبض | غالباً ما تكون الطاقة مستمرة أو يتم تشغيلها بشكل متقطع |
| عملية ثنائية الوضع | مشترك | عادة ما يكون هناك موقع نشط واحد |
| أقفال ذكية | مناسبة للغاية | مناسب لبعض التصاميم |
يعتمد الخيار الأمثل على آلية القفل ومتطلبات النظام. ومع ذلك، بالنسبة للمنتجات الذكية التي تعمل بالبطارية حيث يُعد استهلاك الطاقة في وضع الاستعداد أمرًا بالغ الأهمية، فإن تصميم القفل الآلي يتمتع بميزة واضحة.
12. كيف يتم اختيار الملف اللولبي المزود بقفل؟
إن اختيار الملف اللولبي المزود بقفل يتطلب أكثر بكثير من مجرد فحص جهد التشغيل.
يتعين على المهندسين مراعاة العديد من المواصفات الرئيسية.
الجهد االكهربى
يجب أن يكون جهد الملف متوافقًا مع مصدر الطاقة المتاح ودائرة التشغيل.
السكتة الدماغية
يجب أن تكون حركة المكبس كافية لتشغيل آلية القفل بالكامل.
قوة
يجب أن يكون المشغل قادراً على توليد قوة كافية عند الشوط المطلوب للتغلب على الاحتكاك والمقاومة الميكانيكية.
الاحتفاظ بالقوة
يجب أن تكون قوة التثبيت كافية للحفاظ على وضع القفل/فتح القفل.
مدة النبضة
للحصول على تبديل موثوق، يجب أن يوفر نظام التحكم نبضة التنشيط المناسبة.
دورة التشغيل (يمكن أن تستهلك الملفات اللولبية المزودة بآلية تثبيت طاقة متوسطة منخفضة، ولكن لا يزال يتعين تشغيل الملف ضمن حدوده الكهربائية).
درجة حرارة التشغيل
يجب أن يكون المشغل متوافقًا مع نطاق درجة حرارة المنتج النهائي.
خدمة الحياة
يجب على المهندسين تقدير عدد دورات القفل والفتح للأقفال الذكية التجارية.

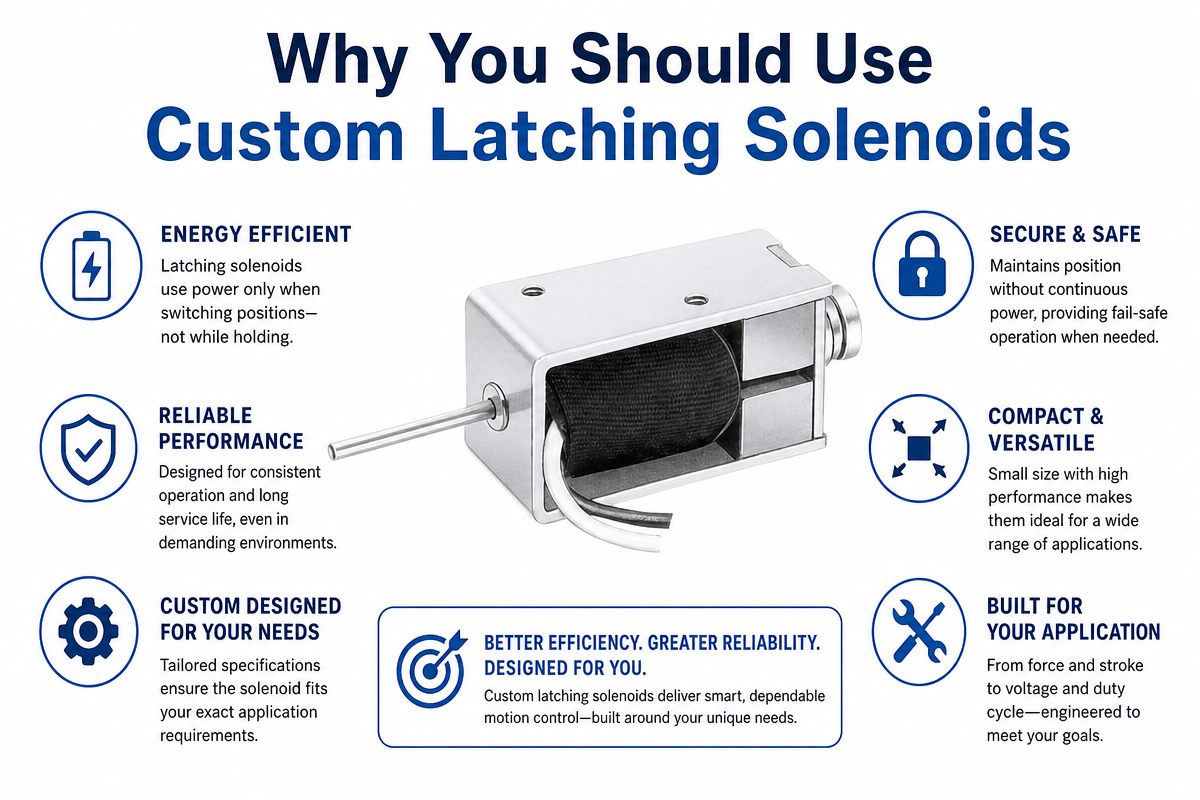

13. لماذا يجب عليك استخدام ملفات لولبية مخصصة للإغلاق
لا يمكن استخدام مشغل قياسي في جميع تطبيقات الأقفال الذكية.
يمكن تصميم ملفات لولبية مخصصة للإغلاق لتلبية المتطلبات الميكانيكية والكهربائية الخاصة بالعميل.
يمكن أن تشمل التخصيصات الدائرة المغناطيسية، ومواصفات الملف، والشوط، والقوة، وهيكل التركيب، وحجم المكبس، وآلية الإرجاع، والوصلات الكهربائية.
في حالة منتجات الأقفال الذكية ذات حجم الإنتاج الكبير، يمكن أن يوفر الملف اللولبي المخصص للإغلاق العديد من المزايا:
استغلال أفضل للمساحة
تحسين استهلاك الطاقة
ملاءمة ميكانيكية أفضل
قوة وضربة أكثر ملاءمة
تجميع أسهل
موثوقية أكبر للمنتج
يمكن أن يوفر التعاون مع شركة تصنيع ملفات لولبية موثوقة أثناء عملية تطوير المنتج للمهندسين فرصة لتقدير هذه المعايير قبل صنع آلية القفل.
14. اختتام
يرتبط تطور أنظمة الأمان التي تعمل بالبطاريات والموفرة للطاقة ارتباطًا مباشرًا بالاستخدام الواسع النطاق للملفات اللولبية المزودة بمزلاج في أجهزة القفل الذكية.
تُعد هذه المحركات مفيدة بشكل خاص للأقفال الذكية والخزائن الإلكترونية وخزائن الطرود والخزائن الآمنة وأنظمة التحكم في الوصول وغيرها من المنتجات الذكية لأنها تستطيع الحفاظ على وضعها، سواء كانت مغلقة أو مفتوحة، دون استهلاك مستمر للطاقة الكهربائية.
تتمثل الفوائد الرئيسية للملفات اللولبية المزودة بآلية إغلاق في انخفاض استهلاك الطاقة، وإطالة عمر البطارية، والحفاظ على الوضع، والتصميم المدمج، والاستجابة السريعة، وانخفاض توليد الحرارة، والتحكم الإلكتروني المرن.
يجب على الشركات المصنعة التي تقوم بتطوير أجيال جديدة من منتجات القفل الذكية اختيار مشغل المزلاج المناسب بناءً على معايير مثل الجهد، والشوط، والقوة، وقوة التثبيت، ومدة النبضة، ومساحة التركيب المتاحة، ودرجة حرارة التشغيل، وعمر الخدمة.
يتميز الملف اللولبي المزود بقفل بخصائص مغناطيسية وميكانيكية مصممة بشكل جيد تجعله حلقة وصل فعالة بين الذكاء الإلكتروني والأمن المادي، مما يساعد على إنشاء منتجات قفل ذكية موثوقة وصغيرة الحجم وموفرة للطاقة.
