อัตราการทำงานของโซลินอยด์ส่งผลต่อประสิทธิภาพและอายุการใช้งานอย่างไร?

บทที่ 1: บทนำเกี่ยวกับรอบการทำงานของโซลินอยด์

เมื่อลูกค้าเริ่มต้นโครงการโซลินอยด์ใหม่ พวกเขามักจะไม่รู้ว่าโซลินอยด์ทำงานอย่างไร และสภาพการทำงานส่งผลกระทบต่อประสิทธิภาพของผลิตภัณฑ์อย่างไร อัตราการทำงาน (Duty cycle) เป็นหนึ่งในคุณสมบัติที่เข้าใจผิดมากที่สุด ในหลายกรณี อัตราการทำงานถูกมองข้ามไปเมื่อเลือกซื้อผลิตภัณฑ์ ทั้งๆ ที่มันเป็นองค์ประกอบสำคัญที่มีผลต่อแรงแม่เหล็ก ความเร็ว การใช้พลังงาน การเกิดความร้อน ความน่าเชื่อถือ และอายุการใช้งานของโซลินอยด์

ในฐานะผู้ผลิตโซลินอยด์มืออาชีพ เราได้รับการสอบถามมากมายจากวิศวกร เช่น

อัตราการทำงาน (duty cycle) ของโซลินอยด์คืออะไร

ผลกระทบของรอบการทำงานต่อแรงแม่เหล็ก

โซลินอยด์สามารถทำงานได้อย่างต่อเนื่องหรือไม่?

อัตราการทำงาน (duty cycle) มีผลต่อการทำความร้อนอย่างไร?

การคำนวณรอบการทำงานคืออะไร?

ในบทความนี้ ผมจะอธิบายความสัมพันธ์ระหว่างรอบการทำงานของโซลินอยด์ คุณลักษณะด้านประสิทธิภาพ และอายุการใช้งานของโซลินอยด์ เพื่อช่วยให้วิศวกรเลือกโซลินอยด์ที่เหมาะสมได้

บทที่ 2: คืออะไร รอบการทำงานของโซลินอยด์?

อัตราการทำงานของโซลินอยด์ คือเปอร์เซ็นต์ของช่วงเวลาที่โซลินอยด์ทำงาน

นั่นคือ: อัตราการทำงาน 100%: ทำงานอย่างต่อเนื่อง

อัตราการทำงาน 50%: เปิดใช้งานในช่วงครึ่งเวลา

อัตราการทำงาน 25%: เปิด 25%

อัตราการทำงานของโซลินอยด์มีบทบาทสำคัญในการกำหนดปริมาณความร้อนที่เกิดขึ้น เนื่องจากยิ่งอัตราการทำงานสูงเท่าไร ความร้อนที่เกิดขึ้นในขดลวดก็จะยิ่งมากขึ้นเท่านั้น สูตรพื้นฐานในการคำนวณอัตราการทำงานมีดังนี้

อัตราการทำงาน = ตัน/(ตัน + เวลาปิด) * 100%

โดยที่: ตัน = เวลาที่ได้รับพลังงาน

Toff = เวลาพักผ่อนอย่างมีพลัง

เช่น เปิดใช้งานเป็นเวลา 15 วินาที

พัก 45 วินาที

อัตราการทำงาน = 15/(15+45)x100%

=25% นั่นหมายความว่าโซลินอยด์ทำงานภายใต้รอบการทำงาน 25%

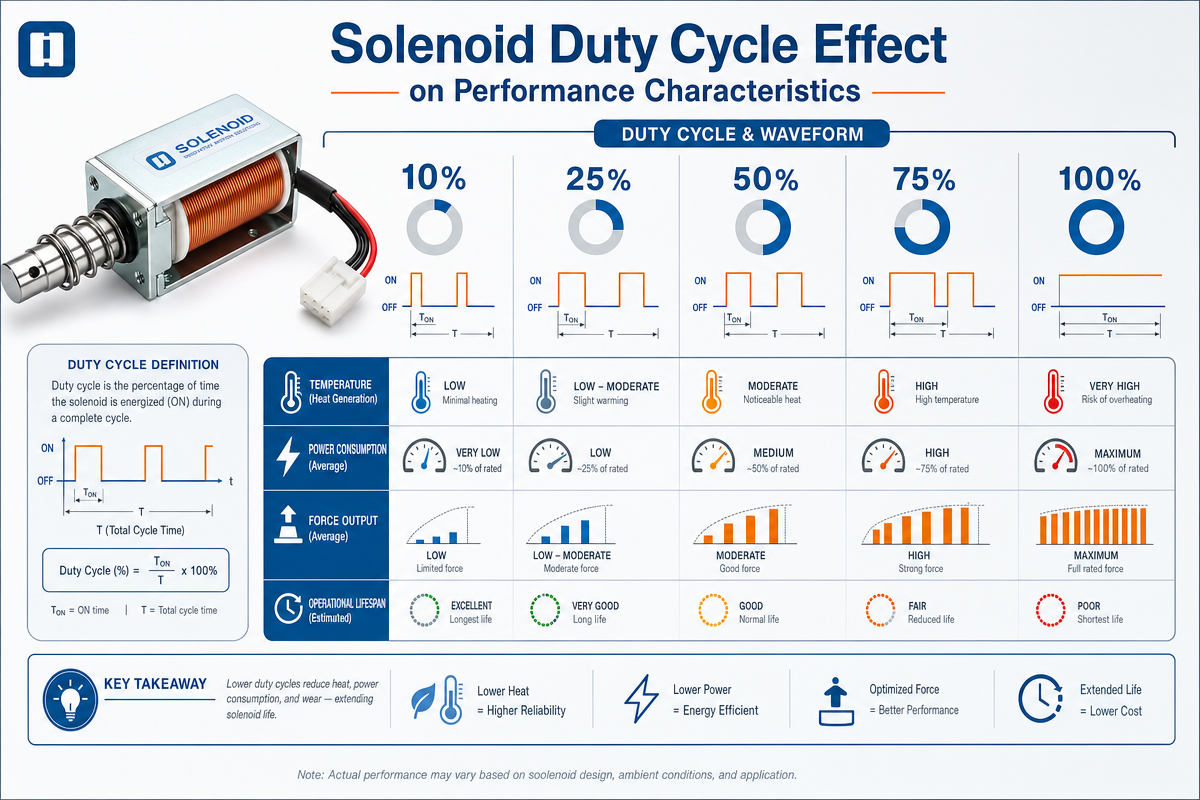

บทที่ 3: ผลกระทบของรอบการทำงานของโซลินอยด์ต่อคุณลักษณะด้านประสิทธิภาพ

3.1 แรงแม่เหล็ก

อัตราการทำงานของโซลินอยด์มีอิทธิพลอย่างมากต่อการสร้างแรงแม่เหล็ก

ยิ่งรอบการทำงานสูงเท่าไร กระแสไฟฟ้าต่อเนื่องก็จะยิ่งมากขึ้นเท่านั้น โซลินอยด์ต้องสร้างและรักษาพลังงานแม่เหล็กให้เพียงพอ ในขณะเดียวกันก็ต้องรักษาอุณหภูมิการทำงานให้ปลอดภัยด้วย

เมื่อกระแสไฟฟ้าไหลผ่านขดลวด

สนามแม่เหล็กก่อตัวขึ้น

ฟลักซ์แม่เหล็กเพิ่มขึ้น

ลูกสูบถูกขับเคลื่อน

งานที่ดำเนินการ

โดยปกติแล้วโซลินอยด์ที่ทำงานด้วยรอบการทำงานที่สูงกว่าจะประกอบด้วยสิ่งต่อไปนี้:

ขดลวดทองแดงขนาดใหญ่ขึ้น

ความหนาแน่นกระแสต่ำ

กระจายความร้อนได้ดี

“ระบบฉนวนที่หนาขึ้น”

คุณสมบัติเหล่านี้รับประกันความเสถียรของแรงแม่เหล็กในระยะเวลานาน

ตัวอย่าง

โซลินอยด์ที่ทำงานด้วยรอบการทำงาน 10% สามารถสร้างแรงแม่เหล็กสูงมากในช่วงเวลาสั้นๆ ได้

โดยปกติแล้ว โซลินอยด์ที่ทำงานที่รอบการทำงาน 100% จะสร้างแรงแม่เหล็กสูงสุดได้น้อยกว่า แต่สามารถรักษาแรงแม่เหล็กไว้ได้ต่อเนื่องโดยไม่เกิดความร้อนสูงเกินไป

วิศวกรจะต้องพิจารณา

ข้อกำหนดแรงแม่เหล็ก

ขนาดของขดลวด

การใช้พลังงาน

ข้อมูลจำเพาะของรอบการทำงาน

3.2 ความเร็วในการตอบสนอง

อัตราการทำงานของโซลินอยด์ยังควบคุมอัตราการตอบสนองของโซลินอยด์ด้วย

เวลาตอบสนอง คือ ระยะเวลาที่ลูกสูบจะทำปฏิกิริยาเมื่อมีการจ่ายแรงดันไฟฟ้าเข้าไป

แอปพลิเคชันที่ตอบสนองอย่างรวดเร็ว ได้แก่ แอปพลิเคชันต่อไปนี้:

เครื่องบรรจุภัณฑ์

เครื่องมือแพทย์

เครื่องคัดแยกอัตโนมัติ

ระบบอัตโนมัติทางอุตสาหกรรม

แอคชูเอเตอร์ยานยนต์

การออกแบบรอบการทำงานที่เหมาะสมจะช่วยให้เกิดการสร้างสนามแม่เหล็กอย่างรวดเร็ว ส่งผลให้การทำงานเร็วขึ้น

ประโยชน์

ความเร็วในการสลับที่สูงขึ้น

เพิ่มประสิทธิภาพ

ปรับปรุงความแม่นยำในการควบคุม

ปรับปรุงความน่าเชื่อถือของระบบ

การเพิ่มกระแสไฟฟ้ามากเกินไปเพื่อเร่งการตอบสนองอย่างรวดเร็วอาจทำให้เกิดความร้อนสะสมมากเกินไปในขดลวดได้

ดังนั้น วิศวกรจึงมีหน้าที่ในการปรับรอบการทำงานและกระแสไฟฟ้าให้เหมาะสมที่สุด

3.3 ความแม่นยำของตำแหน่ง

มีงานหลายประเภทที่ต้องการให้โซลินอยด์ทำงานในตำแหน่งที่แม่นยำ

ยกตัวอย่างเช่น

หน่วยควบคุมวาล์ว

อุปกรณ์ล็อค

อุปกรณ์อัตโนมัติสำหรับการใช้งานที่ต้องการความแม่นยำสูง

อุปกรณ์ห้องปฏิบัติการ

แรงแม่เหล็กที่เกิดขึ้นจะเป็นตัวกำหนดว่าลูกสูบจะเคลื่อนที่ไปยังจุดหมายปลายทางที่ต้องการได้อย่างแม่นยำเพียงใด

การออกแบบรอบการทำงานที่เหมาะสมที่สุดช่วยให้

ความเสถียรของแรงแม่เหล็ก

การเคลื่อนไหวอย่างต่อเนื่อง

เขย่าเบาๆ

ปรับปรุงความสามารถในการทำซ้ำ

หากเลือกอัตราส่วนการทำงานของโซลินอยด์ไม่เหมาะสม ความร้อนที่เพิ่มขึ้นจะทำให้ความต้านทานของขดลวดสูงขึ้น ส่งผลให้แรงแม่เหล็กลดลง และทำให้ความแม่นยำในการกำหนดตำแหน่งลดลงตามไปด้วย

4 บท: รอบการทำงานของโซลินอยด์และผลกระทบต่ออายุการใช้งาน

แม้ว่าประสิทธิภาพจะเป็นสิ่งสำคัญ แต่ระยะเวลาการใช้งานเป็นปัจจัยสำคัญที่สุดเมื่อใช้งานโซลินอยด์ในอุตสาหกรรม มีปัจจัยหลักสามประการที่ส่งผลต่ออายุการใช้งานของโซลินอยด์:

ความร้อน

การสึกหรอ (เชิงกล)

ความเครียดไฟฟ้า

4.1 การทำความร้อนและการเพิ่มขึ้นของอุณหภูมิ

ความร้อนที่เกิดขึ้นเป็นปัจจัยหลักที่มีผลต่ออายุการใช้งานของโซลินอยด์

เมื่อใดก็ตามที่มีกระแสไฟฟ้าไหลผ่านขดลวด พลังงานจะถูกแปลงเป็นความร้อน

ความสัมพันธ์ระหว่างความร้อนและการเพิ่มขึ้นของอุณหภูมิแสดงได้ดังต่อไปนี้:

พี = ไอ²อาร์

ที่ไหน:

P = การสูญเสียพลังงาน

I = กระแสไฟฟ้าปัจจุบัน

R = ความต้านทานของขดลวด

ด้วยรอบการทำงานที่เพิ่มขึ้น

กระแสไฟฟ้าจะทำงานเป็นระยะเวลานานขึ้น

การเพิ่มขึ้นของกระแสไฟฟ้าเฉลี่ย

อุณหภูมิเพิ่มสูงขึ้น

โซลินอยด์ที่ทำงานด้วยรอบการทำงาน 100% จะได้รับพลังงานอยู่ตลอดเวลา ดังนั้นจึงมีอุณหภูมิเพิ่มขึ้นสูงสุด

ผลกระทบบางประการจากความร้อนสูงเกินไป ได้แก่

การพังทลายของฉนวน

ประสิทธิภาพแม่เหล็กลดลง

การเสื่อมสภาพของสายไฟ

ความล้มเหลวก่อนวัยอันควร

ความเสียหายส่วนใหญ่ที่เกิดขึ้นกับโซลินอยด์มักเกิดจากความร้อนสูงเกินไป

4.2 การสึกหรอเชิงกล

ทุกครั้งที่โซลินอยด์ทำงาน จะเกิดการเคลื่อนที่ภายในขึ้น

การกระแทกซ้ำๆ ของลูกสูบกับ

ท่อนำทาง

ฤดูใบไม้ผลิ;

ตลับ

หยุด

ระบบส่งกำลังเชิงกล

ทำให้เกิดการสึกหรอทางกลเนื่องจากแรงเสียดทาน

ตัวอย่างการใช้งานที่มีรอบการทำงานสูง ได้แก่:

ความถี่ในการสลับที่สูงขึ้น

การเคลื่อนที่ของลูกสูบเพิ่มขึ้น

การเพิ่มขึ้นของความเครียดเชิงกล

ผลกระทบจากการสึกหรอสะสม ได้แก่:

ความสม่ำเสมอในการลดโรคหลอดเลือดสมอง

การลดแรงส่งออก

การสร้างเสียงรบกวนเพิ่มขึ้น

ความเสี่ยงต่อความล้มเหลวที่เพิ่มขึ้น

วิธีการลดการสึกหรอมีหลายวิธี ได้แก่ การหล่อลื่นที่เหมาะสม การเลือกใช้วัสดุที่เหมาะสม และการบำรุงรักษา

4.3 ความเครียดทางไฟฟ้า

ปัจจัยอีกประการหนึ่งที่มีผลต่ออายุการใช้งานของโซลินอยด์คือ ความเครียดทางไฟฟ้า

สาเหตุของการสลับใช้งานบ่อย

ไฟกระชาก

การติดต่อแบบอาร์ค

สัญญาณรบกวนแม่เหล็กไฟฟ้า

ความเค้นของขดลวด

เนื่องจากการสลับสวิตช์บ่อยขึ้น จึงทำให้ระดับความเครียดทางไฟฟ้าเพิ่มสูงขึ้น

ผลลัพธ์อาจเป็นดังนี้

การกัดกร่อนจากการสัมผัส

รีเลย์ขัดข้อง

วงจรขับล้มเหลว

การเสื่อมสภาพของสายไฟ

โดยปกติแล้ววิศวกรจะนำสิ่งต่อไปนี้มาใช้เพื่อลดความเครียดทางไฟฟ้า:

ไดโอดฟลายแบ็ก

อุปกรณ์ป้องกันไฟกระชาก

ตัวควบคุม PWM

วงจรสนับเบอร์

บทที่ 5: ความสัมพันธ์ระหว่างรอบการทำงานและการใช้พลังงาน



ปริมาณการใช้พลังงานแปรผันตรงกับรอบการทำงาน

โดยเฉลี่ยแล้ว สามารถคำนวณการใช้พลังงานของโซลินอยด์ได้ดังนี้:

Pavg = อัตราที่กำหนด × รอบการทำงาน

โดยสมมติว่าแรงดันไฟฟ้าและความต้านทานคงที่:

การเพิ่มรอบการทำงานเป็นสองเท่าจะทำให้การใช้พลังงานเพิ่มขึ้นเกือบเท่าตัว

การลดรอบการทำงานช่วยลดการใช้พลังงาน

เช่น

สมมติว่ามีอยู่จริง

กำลังไฟของโซลินอยด์คือ 20 วัตต์

การใช้พลังงาน

อัตราการทำงาน 25% -> 5 วัตต์

อัตราการทำงาน 50% -> 10 วัตต์

อัตราการทำงาน 100% -> 20 วัตต์

ดังนั้น การปรับรอบการทำงานให้เหมาะสมจะช่วยประหยัดค่าใช้จ่ายสำหรับระบบที่ใช้แบตเตอรี่

บทที่ 6: กระแสไฟฟ้า รอบการทำงาน และการทำความร้อน

กระแสไฟฟ้าและการเกิดความร้อนมักเกิดขึ้นควบคู่กันไป

การเพิ่มรอบการทำงานจะนำไปสู่ผลลัพธ์ดังต่อไปนี้:

กระแสไฟฟ้าที่ใช้งานได้นานขึ้น

อุณหภูมิคอยล์เพิ่มขึ้น

การใช้พลังงานมากขึ้น

นั่นเป็นเหตุผลที่โซลินอยด์ที่ได้รับพลังงานอย่างต่อเนื่องจึงร้อนขึ้นระหว่างการทำงาน

หากระดับความร้อนสูงเกินกว่าขีดจำกัดที่ตั้งไว้ คุณอาจพบกับปัญหาดังต่อไปนี้:

ความเสียหายของฉนวน

คอยล์ไหม้

การลดแรงแม่เหล็ก

ความเสียหายของชิ้นส่วนอิเล็กทรอนิกส์

อย่างไรก็ตาม การลดรอบการทำงานจะส่งผลดังต่อไปนี้:

ระดับอุณหภูมิลดลง

ใช้พลังงานน้อยลง

อายุขัยที่เพิ่มขึ้น

ความเชื่อถือได้

โซลินอยด์ในอุตสาหกรรมส่วนใหญ่ได้รับการออกแบบมาสำหรับการใช้งานเป็นช่วงๆ มากกว่าการใช้งานต่อเนื่อง

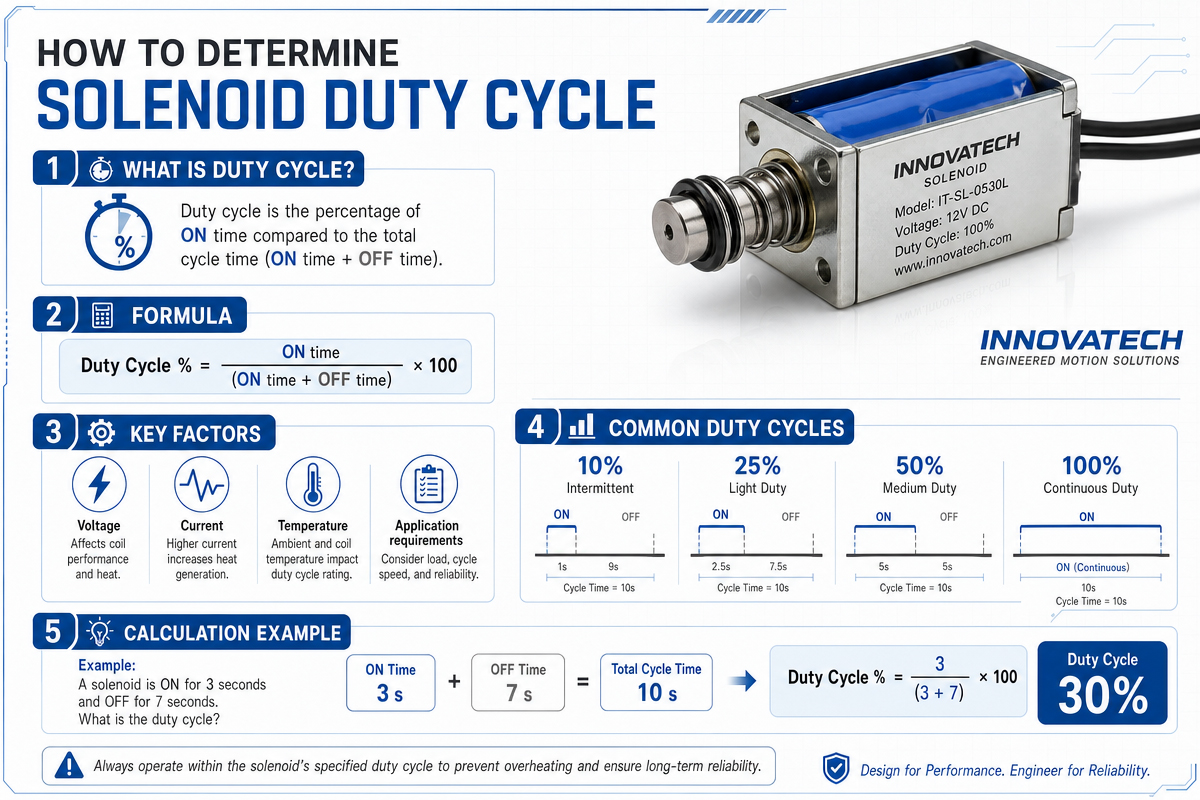

บทที่ 7: วิธีการกำหนดรอบการทำงานของโซลินอยด์

การคำนวณรอบการทำงานของโซลินอยด์นั้นค่อนข้างง่าย

ตัวอย่าง 1

เวลาเปิดใช้งาน = 2 นาที

เวลาปิด = 20 วินาที

การคำนวณรอบการทำงาน:

(120/(120 + 120)) ×100

= 50%

ดังนั้น อัตราการทำงาน (Duty Cycle) = 50%

2 ตัวอย่าง

เวลาเปิดใช้งาน = 2 นาที

อัตราการทำงานที่ต้องการ = 60%

การหาเวลาว่าง

วิธีใช้:

60 = 100 x 120 / (120 + T)

แก้หาค่า T

T = 80 วินาที

ดังนั้น

ระยะเวลาเปิดใช้งาน = 120 วินาที

เวลาปิด = 80 วินาที

รอบการทำงาน = 0.6

อัตราการทำงานมาตรฐานของโซลินอยด์

อัตราการใช้งานทั่วไปในอุตสาหกรรม ได้แก่

การใช้งานรอบการทำงาน

การทำงานแบบพัลส์สั้น: 10%

การสลับแบบไม่ต่อเนื่อง 25%

50% การดำเนินงานทั่วไป

75% การทำงานปกติ

การทำงานต่อเนื่อง 100%

โซลินอยด์สำหรับงานอุตสาหกรรมได้รับการออกแบบให้ทำงานในรอบการทำงานตั้งแต่ 10% ถึง 100% ซึ่งรวมถึง...

โซลินอยด์แบบพุช-พูล

โซลินอยด์แบบเฟรมเปิด

โซลินอยด์แบบท่อ

โซลินอยด์แบบโรตารี่

โซลินอยด์ล็อค

โซลินอยด์สำหรับยานยนต์

วาล์วโซลินอย

แม่เหล็กไฟฟ้าแบบยึด

8 บท: การปรับเปลี่ยนรอบการทำงานของโซลินอยด์?

ใช่ มีหลายวิธีในการปรับเปลี่ยนรอบการทำงาน (duty cycle)

8.1. การควบคุม PWM

หนึ่งในวิธีการควบคุมที่ได้รับความนิยมมากที่สุดคือ การปรับความกว้างของพัลส์ (PWM)

การควบคุมแบบ PWM:

กระแสเฉลี่ย

กำลังขับ

อุณหภูมิคอยล์

ข้อดี:

กินไฟน้อย

ลดความร้อน

ประหยัดพลังงานมากขึ้น—

อายุการใช้งานยาวนานกว่า

PWM เป็นที่นิยมอย่างมากในเทคโนโลยีระบบอัตโนมัติ

8.2 การปรับความถี่ในการทำงาน

อัตราการทำงานอาจได้รับผลกระทบจากการเปลี่ยนแปลงความถี่ในการทำงานด้วยเช่นกัน

เมื่อมีการเปลี่ยนแปลงความถี่:

การเปลี่ยนแปลงระยะเวลาของแต่ละรอบ

การเปลี่ยนแปลงเวลาในการให้พลังงาน

การเปลี่ยนแปลงของกำลังเฉลี่ย

การคำนวณต้องทำด้วยความระมัดระวังเพื่อป้องกันไม่ให้เครื่องเสียหาย

8.3. การปรับกระแสไฟ

ผลกระทบจากการปรับเปลี่ยนในปัจจุบัน:

ความเข้มของสนามแม่เหล็ก

เพิ่มอุณหภูมิ

สามารถรองรับรอบการทำงานเพิ่มเติมได้

โดยทั่วไปแล้ว กระแสไฟฟ้าที่ต่ำลงจะส่งผลให้เกิดสิ่งต่อไปนี้:

อุณหภูมิลดลงทำให้อุณหภูมิเพิ่มขึ้น

ลดการใช้พลังงานลง

อายุการใช้งานที่เพิ่มขึ้น

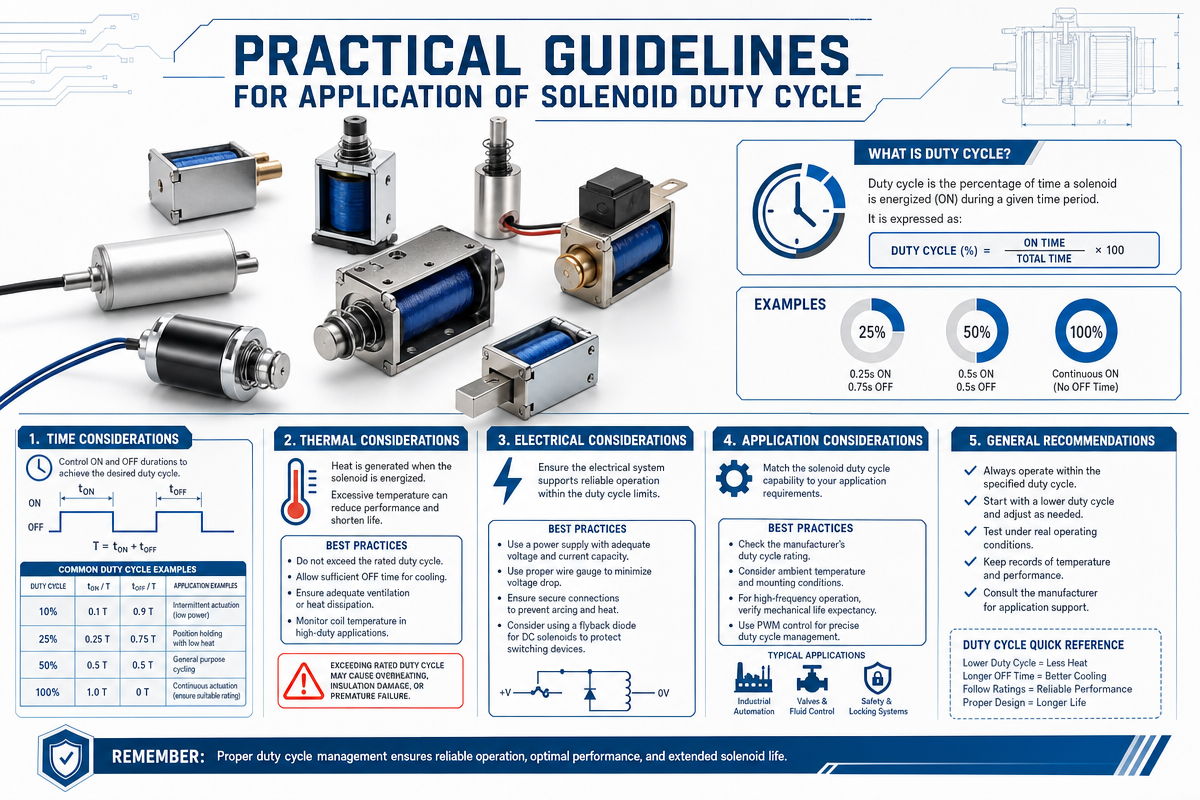

บทที่ 9: แนวทางปฏิบัติสำหรับการประยุกต์ใช้รอบการทำงานของโซลินอยด์

9.1 การติดตามการเพิ่มขึ้นของอุณหภูมิ

การตรวจสอบอุณหภูมิเป็นสิ่งสำคัญอย่างยิ่ง

เครื่องมือวัดที่แนะนำ:

เครื่องวัดอุณหภูมิอินฟราเรด

9.2 เซ็นเซอร์ความร้อน

เซ็นเซอร์วัดอุณหภูมิประเภทต่างๆ

อุณหภูมิสูงหมายถึงรอบการทำงานสูง

การตรวจสอบเวลาตอบสนอง

วิศวกรใช้ออสซิลโลสโคปในการวัด:

เวลาจุดระเบิด

9.3 เวลาปิดเครื่อง

รูปทรงคลื่นของกระแสไฟฟ้า

ประสิทธิภาพจะเพิ่มขึ้นด้วยการวัดที่แม่นยำ

การทดสอบภายใต้สภาวะโลกแห่งความเป็นจริง

สภาพแวดล้อมในห้องปฏิบัติการไม่ได้สะท้อนสภาพแวดล้อมในโลกแห่งความเป็นจริง

ความคิด:

อุณหภูมิ (แวดล้อม)

Air Flow

เงื่อนไขการใช้งาน

ความถี่ในการใช้งาน

โดยปกติแล้ว การวัดค่ารอบการทำงานจะทำบน

อุณหภูมิแวดล้อม 35°C

แรงดันไฟฟ้าใช้งานที่กำหนดคือ DC

ภายใต้เงื่อนไขการทดสอบมาตรฐาน

อาจจำเป็นต้องลดกำลังเครื่องยนต์ในบางสภาวะการใช้งานจริง

เคล็ดลับเชิงปฏิบัติสำหรับการเลือกค่า Duty Cycle ของโซลินอยด์

ในการเลือกโซลินอยด์ ให้พิจารณาสิ่งต่อไปนี้:

เลือกอัตราการทำงาน 100% หาก:

แรงยึดต่อเนื่อง

จำเป็นต้องมีการจ่ายพลังงานในระยะยาว

ความน่าเชื่อถือเป็นสิ่งสำคัญยิ่ง

เลือกค่า Duty Cycle ที่ต่ำกว่าเมื่อ:

จำเป็นต้องใช้กำลังสูงในเร็วๆ นี้

การประหยัดพลังงานเป็นสิ่งสำคัญ

การทำงานที่รวดเร็ว

ควรพิจารณาเสมอ:

อุณหภูมิสิ่งแวดล้อม

แรงดันไฟฟ้าคอยล์

กำลังไฟ

9.4 ข้อจำกัดด้านอุณหภูมิ

ข้อกำหนดของวงจรเชิงกล

การเลือกใช้งานที่ถูกต้องจะช่วยป้องกันการสูญเสียอายุการใช้งานเนื่องจากความร้อนสูงเกินไป

บทที่ 10: คำถามที่พบบ่อยเกี่ยวกับรอบการทำงานของโซลินอยด์

คำถามที่ 1. จะเกิดอะไรขึ้นหากคุณใช้งานโซลินอยด์เกินพิกัดรอบการทำงานที่กำหนด?

เมื่อโซลินอยด์ทำงานเกินรอบการทำงานที่กำหนดไว้ โซลินอยด์จะเริ่มร้อนขึ้นเนื่องจากความร้อนสะสมในขดลวด

ผลกระทบ:

ขดลวดร้อนเกินไป

การพังทลายของฉนวน

การลดลงของแรงแม่เหล็ก

การใช้พลังงานที่เพิ่มขึ้น

ความล้มเหลว

การสูญเสียอายุการใช้งาน

ตัวอย่างเช่น หากโซลินอยด์ที่มีอัตราการทำงาน 25% ถูกขับเคลื่อนด้วยอัตราการทำงาน 100% อาจส่งผลให้เกิดผลกระทบทั้งหมดที่กล่าวมาข้างต้นได้

คำถามที่ 2. โซลินอยด์ที่มีรอบการทำงาน 100% เทียบกับโซลินอยด์ที่มีรอบการทำงาน 25%: แบบไหนดีกว่ากัน?

ไม่ โซลินอยด์ที่มีรอบการทำงาน 100% ถูกออกแบบมาสำหรับการทำงานต่อเนื่องและสามารถจ่ายพลังงานได้เป็นเวลานาน อย่างไรก็ตาม แรงสูงสุดที่เกิดขึ้นจะค่อนข้างต่ำเมื่อเทียบกับโซลินอยด์ที่มีขนาดเท่ากันและมีรอบการทำงานแบบไม่ต่อเนื่อง

ตัวอย่างเช่น โซลินอยด์ที่มีรอบการทำงานแบบไม่ต่อเนื่องที่ 25% จะสร้างแรงสูงสุดได้มากกว่า เนื่องจากมีเวลาเพียงพอที่จะระบายความร้อน

การคัดเลือกจะขึ้นอยู่กับข้อกำหนดของใบสมัครนั้นๆ

คำถามที่ 3. อัตราการทำงาน (Duty Cycle) มีผลต่อแรงแม่เหล็กของโซลินอยด์อย่างไร?

อัตราการทำงาน (duty cycle) จะจำกัดกำลังไฟฟ้าสูงสุดและกระแสไฟฟ้าที่ขดลวดใช้

โดยทั่วไป:

รอบการทำงานต่ำสุด แรงสูงสุดต่ำสุด

อัตราการทำงานสูงสุด—ให้แรงสูงสุด แต่จะสร้างความร้อนมากขึ้นและต้องใช้งานได้อย่างต่อเนื่อง

ผู้ผลิตส่วนใหญ่จะออกแบบโซลินอยด์แบบใช้งานเป็นช่วงๆ โดยให้มีความหนาแน่นกระแสไฟฟ้าสูงขึ้น เพื่อสร้างแรงแม่เหล็กให้มากขึ้น

คำถามที่ 4 ความสัมพันธ์ระหว่างอุณหภูมิของโซลินอยด์และรอบการทำงานคืออะไร?

ยิ่งคุณจ่ายไฟให้โซลินอยด์นานเท่าไหร่ ความร้อนก็จะยิ่งเกิดขึ้นในขดลวดมากขึ้นเท่านั้น

ปัจจัยที่มีผลต่ออัตราการให้ความร้อนของขดลวด:

แรงดันไฟฟ้าที่ใช้

ความต้านทานของขดลวด

อุณหภูมิสิ่งแวดล้อม

รอบการทำงาน (%)

การระบายอากาศ

อัตราการทำงานที่สูงขึ้นจะทำให้กำลังเฉลี่ยเพิ่มขึ้น และส่งผลให้มีอุณหภูมิในการทำงานสูงขึ้นด้วย

Q5. โซลินอยด์แบบใช้งานต่อเนื่องและโซลินอยด์แบบใช้งานเป็นช่วงๆ แตกต่างกันอย่างไร?

คุณสมบัติ: โซลินอยด์แบบใช้งานต่อเนื่อง โซลินอยด์แบบใช้งานเป็นช่วงๆ

อัตราการทำงาน: 100%, 10% – 75%

เวลาการทำงาน ต่อเนื่อง เป็นระยะ

อุณหภูมิสูงขึ้น: ต่ำลง สูงขึ้น

แรงสูงสุด: ปานกลาง, สูง

การใช้พลังงาน: ต่อเนื่อง/ไม่ต่อเนื่อง

การใช้งาน: การสั่งการ, การสลับ, การยึด, การล็อค

โซลินอยด์แบบใช้งานเป็นช่วงๆ นิยมใช้ในกลไกการล็อก ในขณะที่โซลินอยด์แบบใช้งานต่อเนื่องใช้ในงานที่ต้องการการเคลื่อนที่

Q6. มีวิธีแปลงโซลินอยด์แบบใช้งานเป็นช่วงๆ ให้เป็นแบบใช้งานต่อเนื่องได้หรือไม่?

ไม่ โซลินอยด์แบบใช้งานเป็นช่วงๆ มีขดลวดที่ออกแบบมาสำหรับการทำงานที่รอบการทำงานต่ำกว่า 100% ดังนั้นจึงอาจเกิดความร้อนสูงเกินไปหากได้รับพลังงานอย่างต่อเนื่อง

โดยทั่วไปแล้ว จำเป็นต้องมีการดัดแปลงดังต่อไปนี้เพื่อให้โซลินอยด์สามารถทำงานได้อย่างต่อเนื่อง:

การออกแบบขดลวด

เส้นผ่าศูนย์กลางลวด

จำนวนรอบ

ชั้นฉนวนกันความร้อน

โครงสร้างระบายความร้อน

หากต้องการใช้งานอย่างต่อเนื่อง จะต้องเลือกใช้โซลินอยด์ที่มีรอบการทำงาน 100% ตั้งแต่ขั้นตอนการออกแบบ

Q7. PWM มีผลต่อรอบการทำงานหรือไม่?

ใช่แล้ว การปรับความกว้างของพัลส์ (PWM) เป็นวิธีการทั่วไปในการควบคุมรอบการทำงานที่มีประสิทธิภาพ และด้วยเหตุนี้จึงสามารถควบคุมกระแสเฉลี่ยของโซลินอยด์ได้

ข้อดี:

ลดความร้อนลง

ใช้พลังงานน้อยลง

เพิ่มประสิทธิภาพ

ยืดอายุการใช้งาน

ความสามารถในการควบคุมกำลังที่ได้รับการปรับปรุง

PWM ถูกนำไปใช้อย่างแพร่หลายในอุตสาหกรรมยานยนต์ ระบบอัตโนมัติ ล็อกอิเล็กทรอนิกส์ และอื่นๆ

Q8. อัตราการทำงานของโซลินอยด์ที่แนะนำสำหรับโซลินอยด์อุตสาหกรรมคือเท่าใด?

อัตราการทำงานขึ้นอยู่กับลักษณะการใช้งานเฉพาะนั้นๆ

คำแนะนำสำหรับการใช้งานทั่วไป:

10%–25%: การใช้งานแบบช่วงชักสั้น แรงสูง

25%-50%: ระบบอัตโนมัติโดยทั่วไป

50%–75%: ระบบปฏิบัติการที่ใช้งานบ่อย

100%: การใช้งานแบบยึดและล็อคอย่างต่อเนื่อง

ควรตรวจสอบรอบการทำงานที่ผู้ผลิตระบุไว้ก่อนซื้อเสมอ

Q9. ผลกระทบของอุณหภูมิแวดล้อมต่อรอบการทำงานของโซลินอยด์

การจัดอันดับมาตรฐานอ้างอิงจากอุณหภูมิประมาณ 35 องศาเซลเซียส

หากอุณหภูมิสูงกว่าจุดนี้ แสดงว่าเกิดเหตุการณ์ดังต่อไปนี้:

อัตราการทำความร้อนที่เพิ่มขึ้น

ความสามารถในการระบายความร้อนด้อยกว่า

ความเป็นไปได้ในการลดรอบการทำงาน

ในกรณีที่อุณหภูมิสูง วิศวกรโดยทั่วไปจะเลือกใช้ขดลวดขนาดใหญ่ขึ้นหรือฉนวนที่มีระดับความทนความร้อนสูงกว่า

Q10. จะยืดอายุการใช้งานของโซลินอยด์ได้อย่างไร?

เพื่อยืดอายุการใช้งานของโซลินอยด์:

✔ การเลือกค่า Duty Cycle ที่ถูกต้อง

ป้องกันคอยล์ร้อนเกินไป

การลดกระแส PWM

การจัดให้มีการระบายอากาศที่ดี

ติดตั้งไดโอดฟลายแบ็ก

การลดความถี่ในการสลับสูง

การบำรุงรักษาตามระยะ

การปฏิบัติตามคำแนะนำเหล่านี้จะช่วยเพิ่มความน่าเชื่อถือของโซลินอยด์ได้อย่างมาก

บทที่ 11: สรุป

อัตราการทำงาน (Duty cycle) ของโซลินอยด์เป็นหนึ่งในปัจจัยสำคัญที่สุดที่ควรพิจารณาเมื่อออกแบบและใช้งานแอคทูเอเตอร์ ข้อดีอย่างหนึ่งคือ อัตราการทำงานที่สูงขึ้นหมายถึงระยะเวลาที่โซลินอยด์ทำงานโดยไม่หยุดพักนานขึ้น และการใช้พลังงานที่สูงขึ้น ในทางตรงกันข้าม อัตราการทำงานที่ต่ำลงของโซลินอยด์หมายถึงการเกิดความร้อนน้อยลงและการใช้พลังงานที่น้อยลง ซึ่งจะช่วยให้สามารถทำงานได้นานขึ้นโดยไม่มีผลเสียใดๆ

ในทางกลับกัน ความรู้เกี่ยวกับรอบการทำงานที่แตกต่างกันในโซลินอยด์ช่วยให้วิศวกรและผู้ผลิตสามารถเลือกและนำโซลูชันที่ดีที่สุดมาใช้ได้ในแง่ของประสิทธิภาพ ประสิทธิผล ความทนทาน และพารามิเตอร์อื่นๆ ที่สำคัญในอุตสาหกรรมต่างๆ เช่น ระบบอัตโนมัติทางอุตสาหกรรม ระบบยานยนต์ อุปกรณ์ทางการแพทย์ ผลิตภัณฑ์รักษาความปลอดภัย อิเล็กทรอนิกส์ และอื่นๆ

ข้อมูลเกี่ยวกับรอบการทำงานของโซลินอยด์มีความจำเป็นอย่างยิ่ง เพราะจะช่วยให้เราสามารถเลือกแอคทูเอเตอร์ที่ทำงานได้อย่างมีประสิทธิภาพและให้สมรรถนะและประสิทธิภาพตามที่ต้องการได้ตลอดหลายปีโดยไม่เกิดการชำรุดหรือทำงานผิดปกติ ไม่ว่าคุณจะต้องการโซลินอยด์แบบดึง-ดัน โซลินอยด์แบบเปิด โซลินอยด์แบบท่อ โซลินอยด์แบบหมุน โซลินอยด์แบบล็อค วาล์วโซลินอยด์ หรือแม่เหล็กไฟฟ้าแบบยึด คุณก็จำเป็นต้องทราบเกี่ยวกับรอบการทำงานของพวกมัน
